机械设备 / 非标机械 / 转换套的机械加工工艺规程及钻孔工艺装备设计

转换套的机械加工工艺规程及钻孔工艺装备设计AutoCAD图档

图档名称为：转换套的机械加工工艺规程及钻孔工艺装备设计，属于机械设备，非标机械分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10267549

模型大小：559.74KB

软件版本： AutoCAD 2007

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-07-08

图纸介绍：

下载模型

霜降

+ 关注

作品: 0

粉丝: 0

文件列表

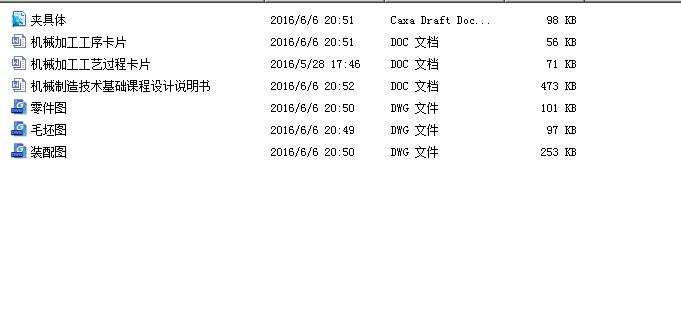

1. QQ截图20181221115202.jpg

19.6 KB

2. 夹具体.exb

97.5 KB

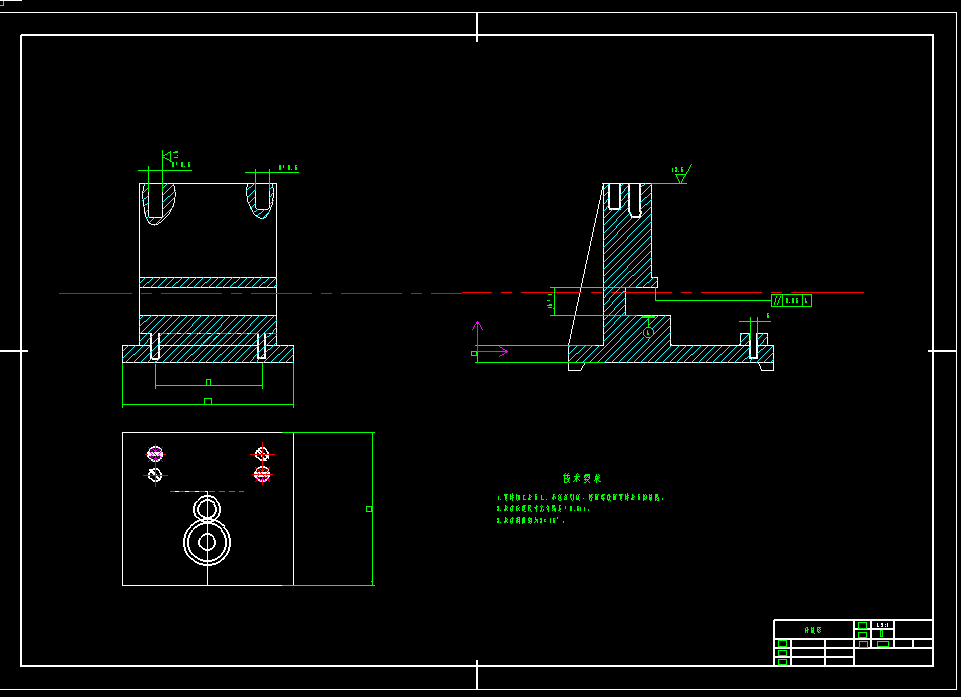

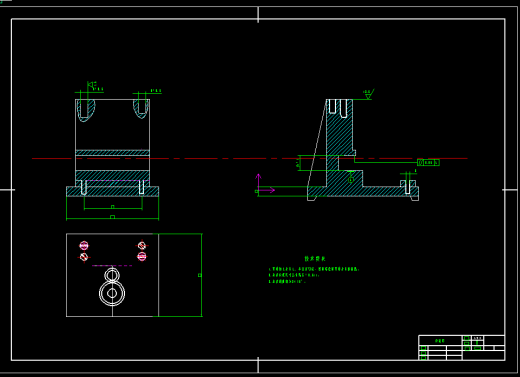

3. 夹具体.png

12.1 KB

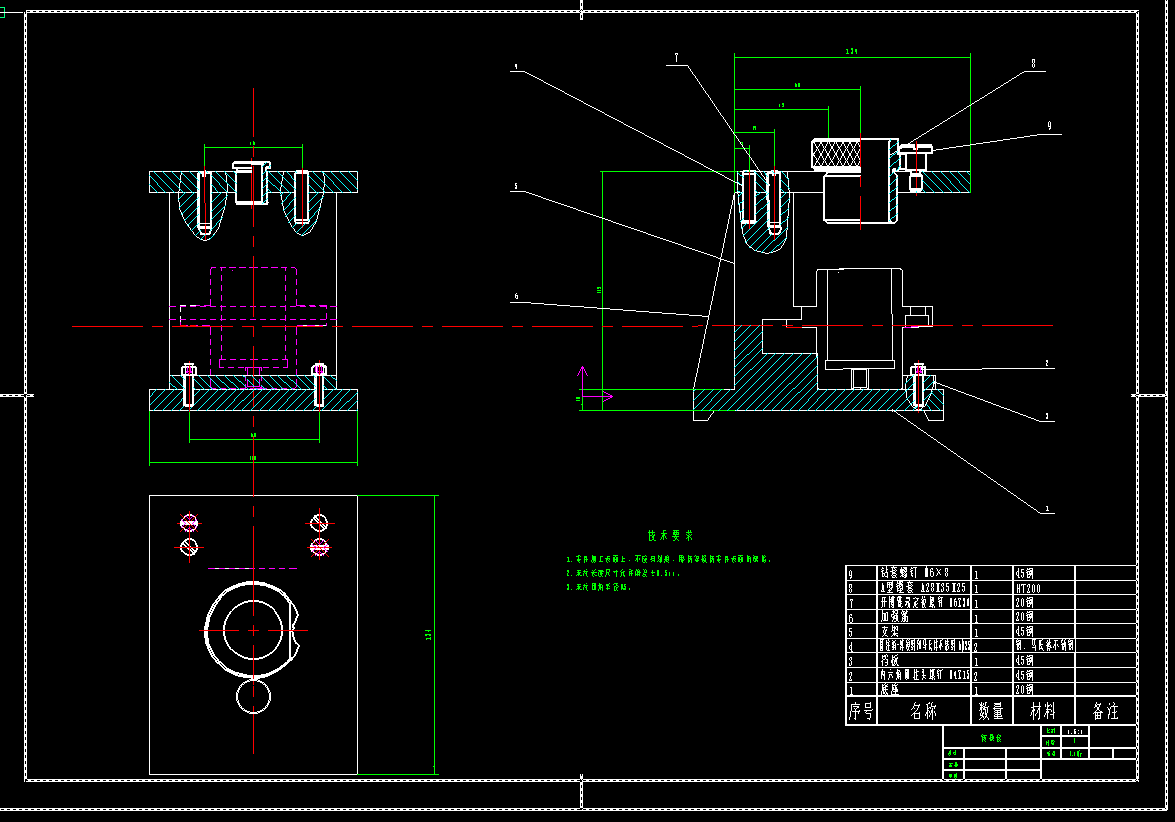

4. 夹具装配图.png

27 KB

5. 机械制造技术基础课程设计说明书.doc

473 KB

6. 机械加工工序卡片.DOC

56 KB

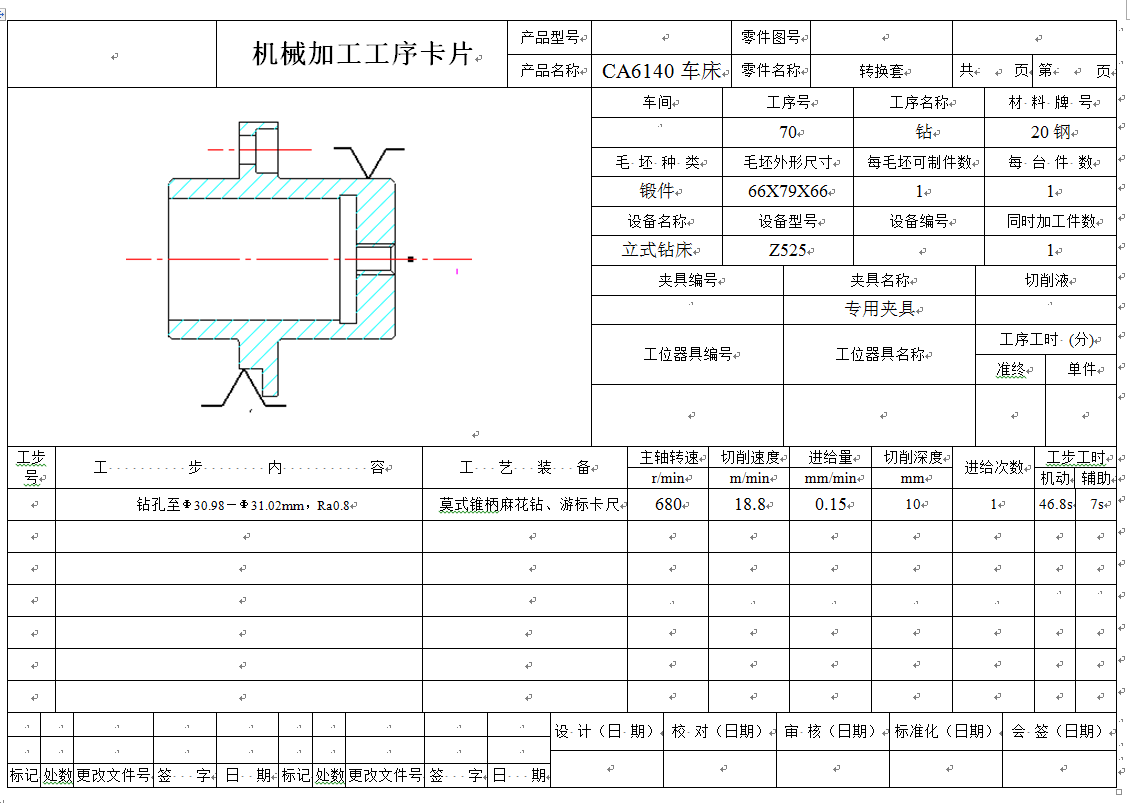

7. 机械加工工序卡片.png

57.1 KB

8. 机械加工工艺过程卡片.DOC

71 KB

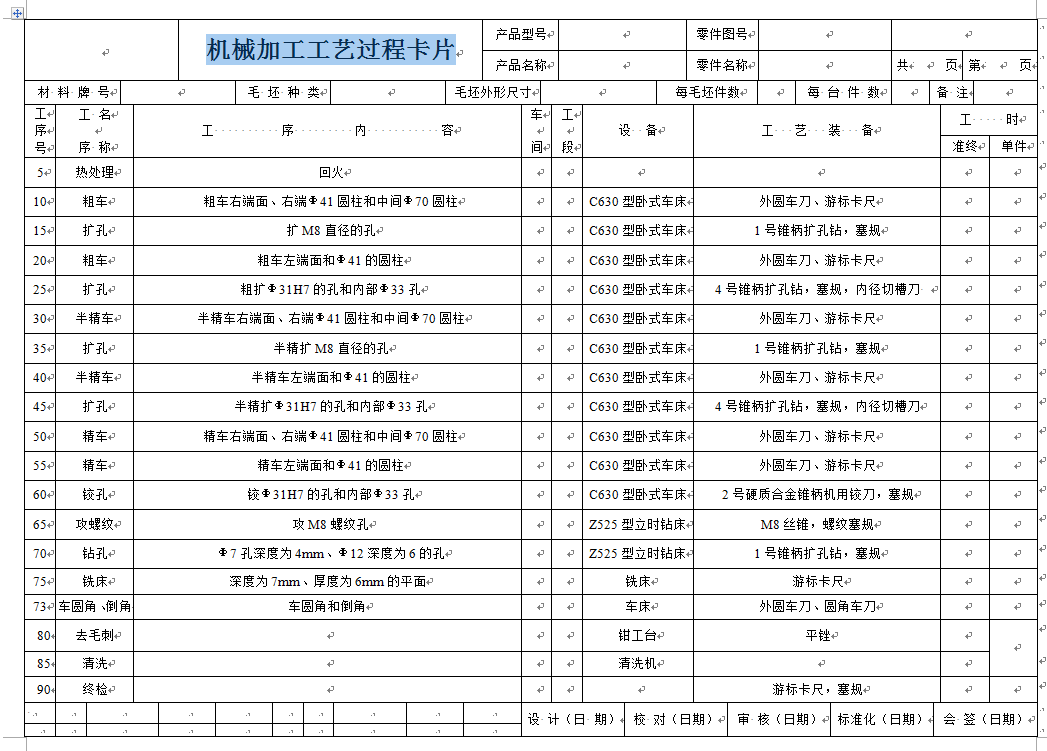

9. 机械加工工艺过程卡片.png

52.2 KB

10. 毛坯图.dwg

96.6 KB

11. 装配图.dwg

252 KB

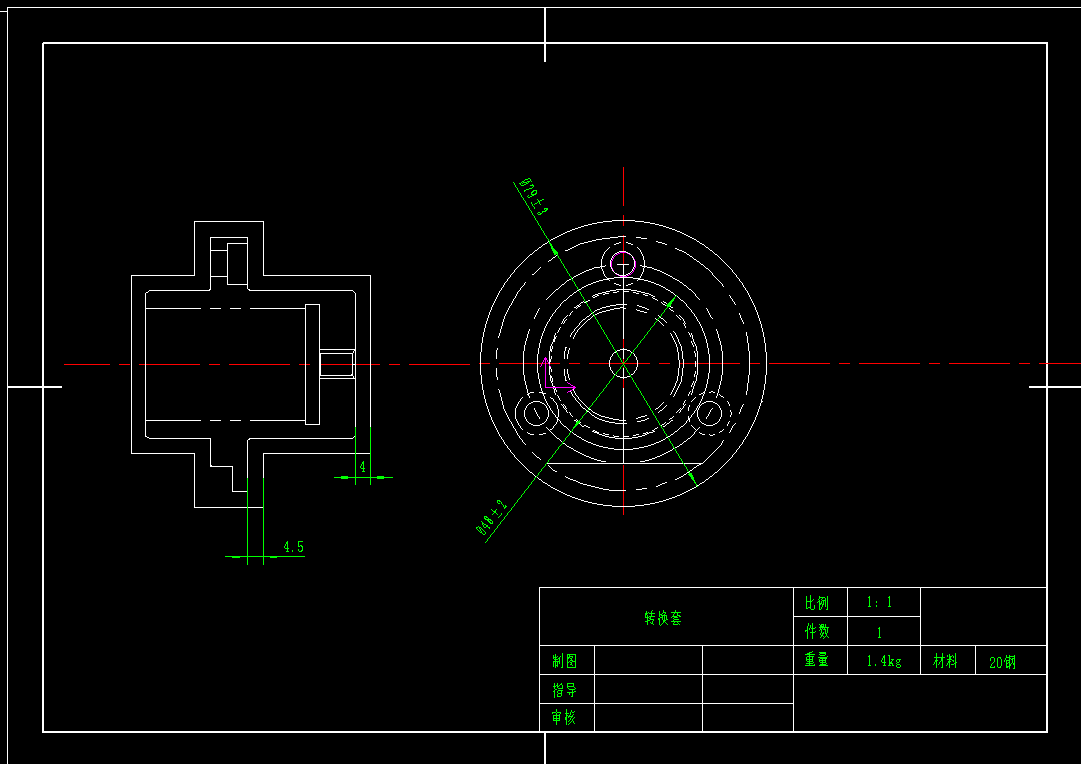

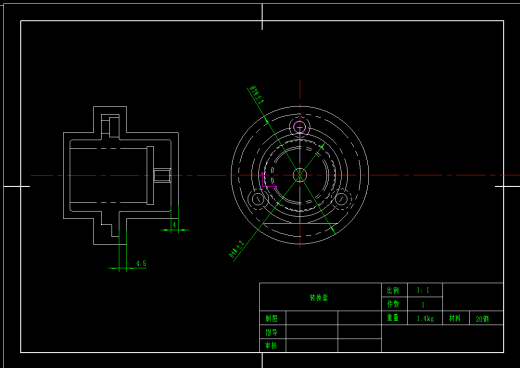

12. 转换套毛坯图.png

15.3 KB

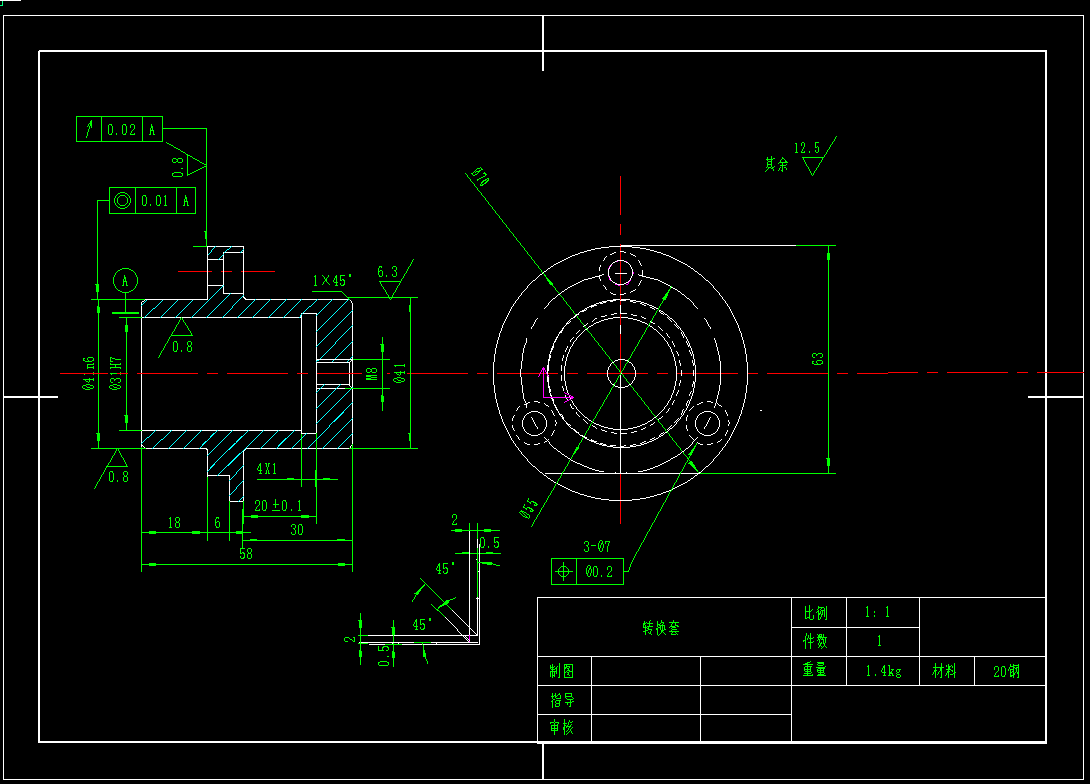

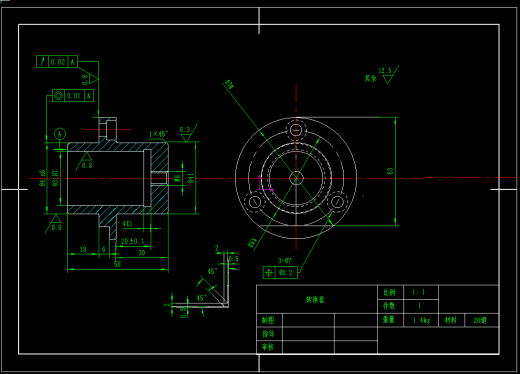

13. 转换套零件图.png

19.9 KB

14. 零件图.dwg

100 KB
