设备部件 / 传动部件 / Q193-大豆滚筒清选机传动结构设计【三维SolidWorks】

Q193-大豆滚筒清选机传动结构设计【三维SolidWorks】SolidWorks,AutoCAD,igs 3D模型

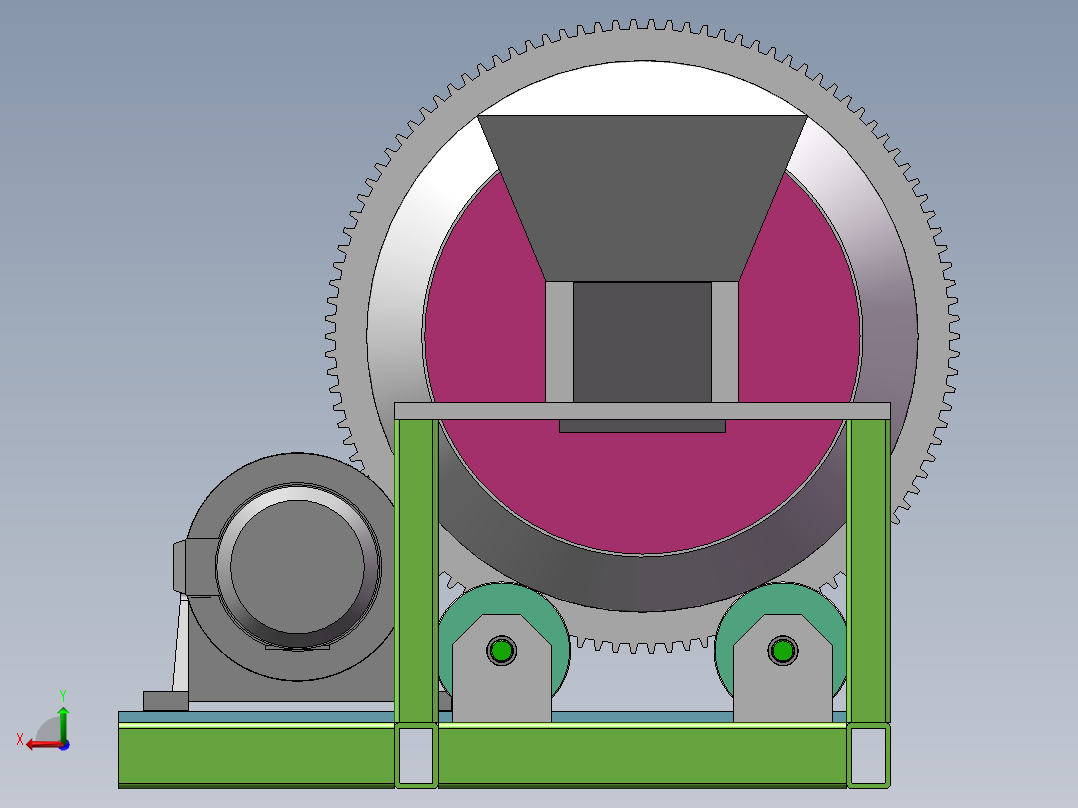

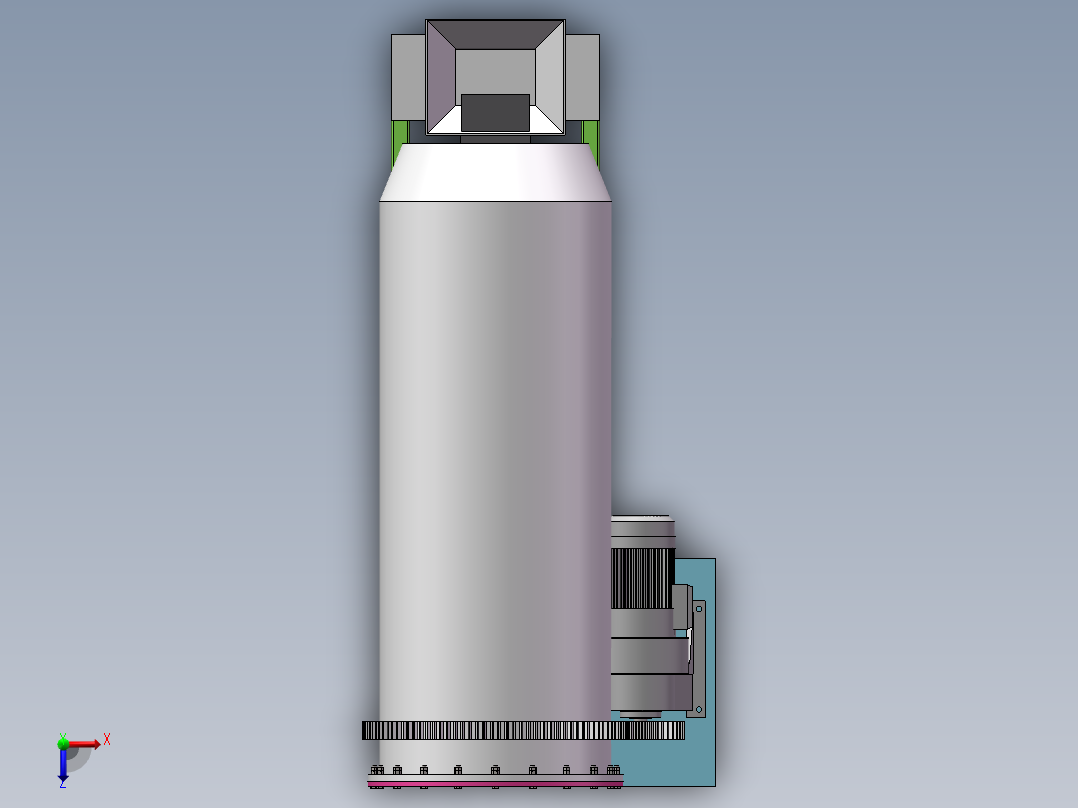

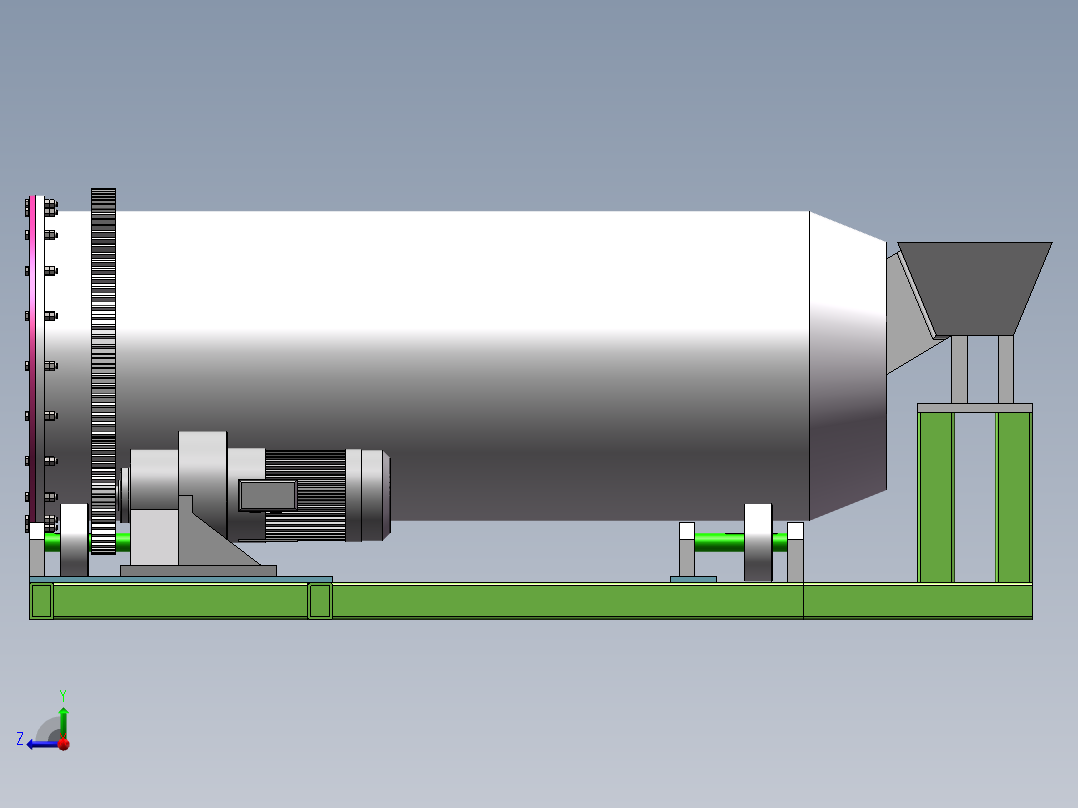

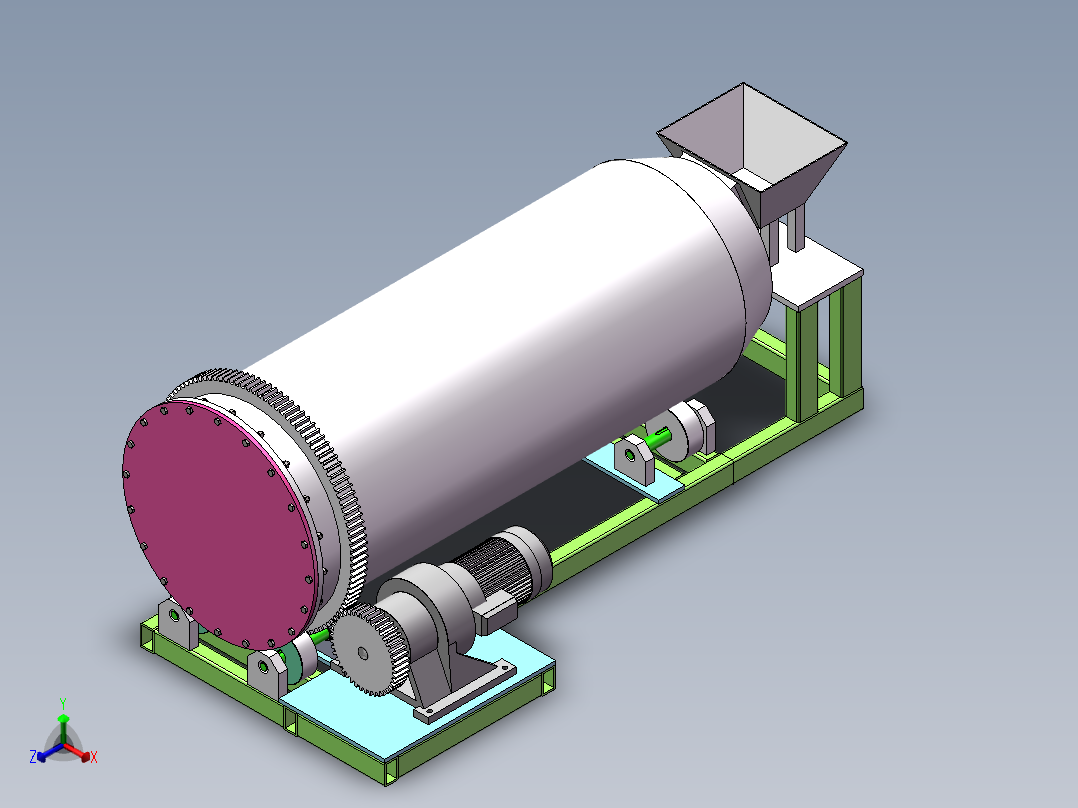

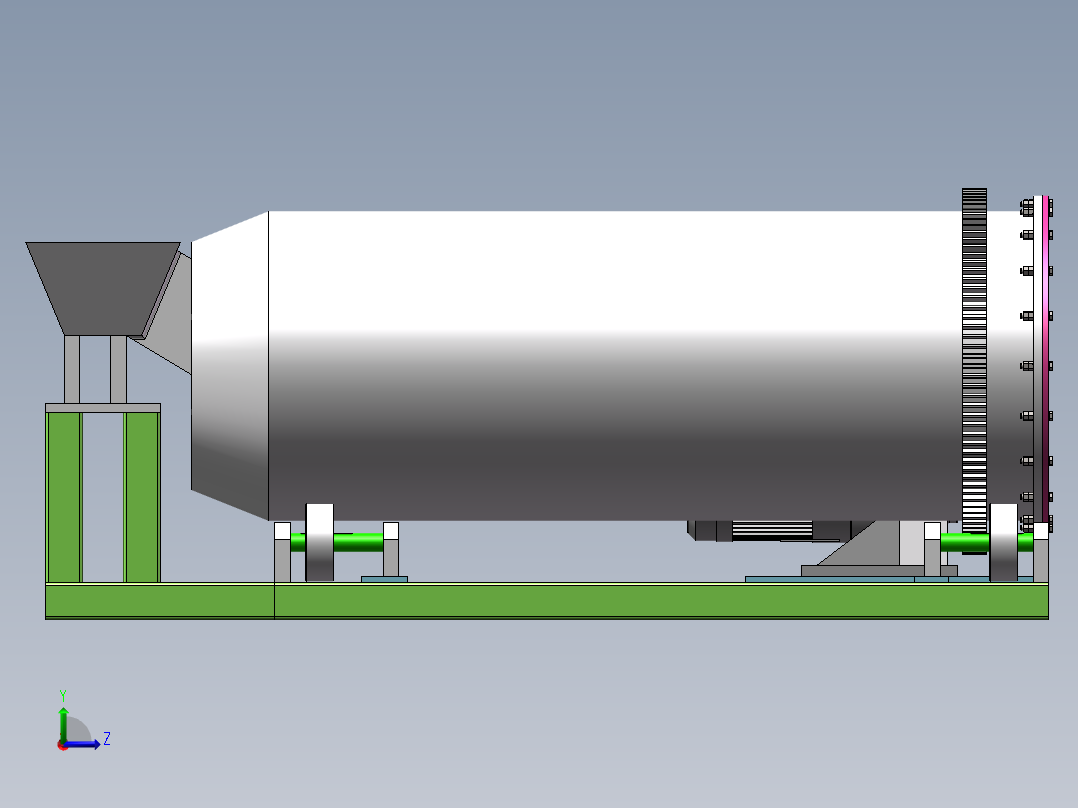

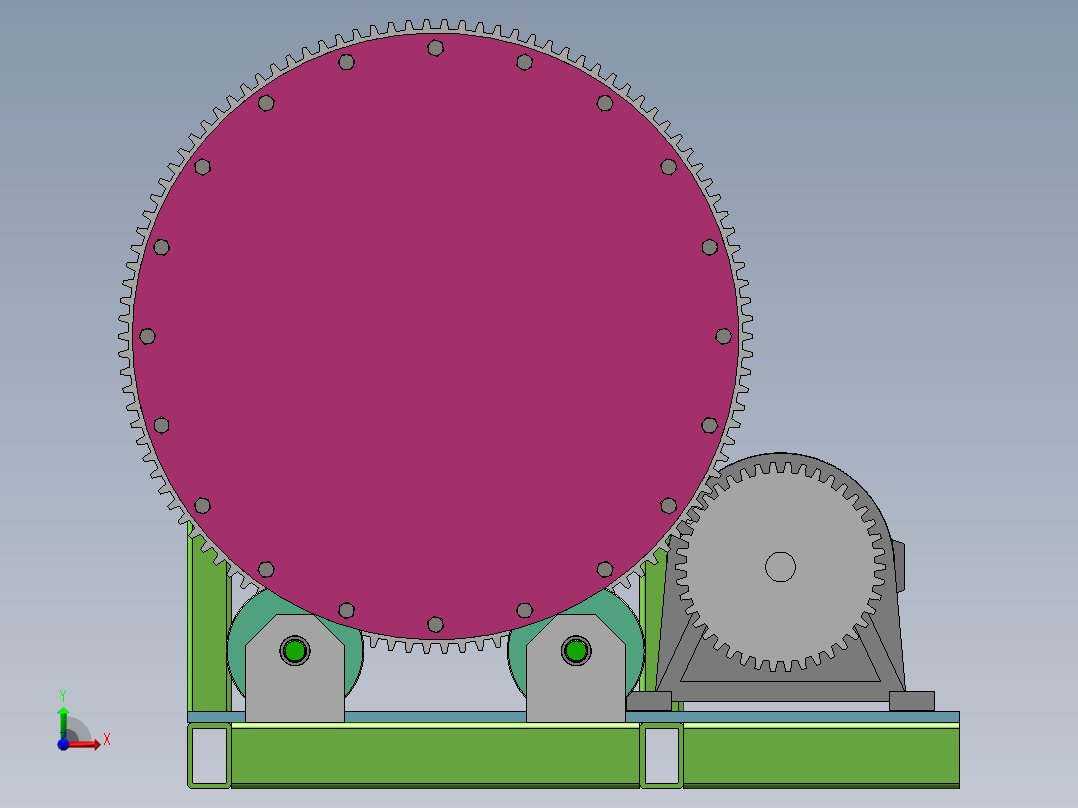

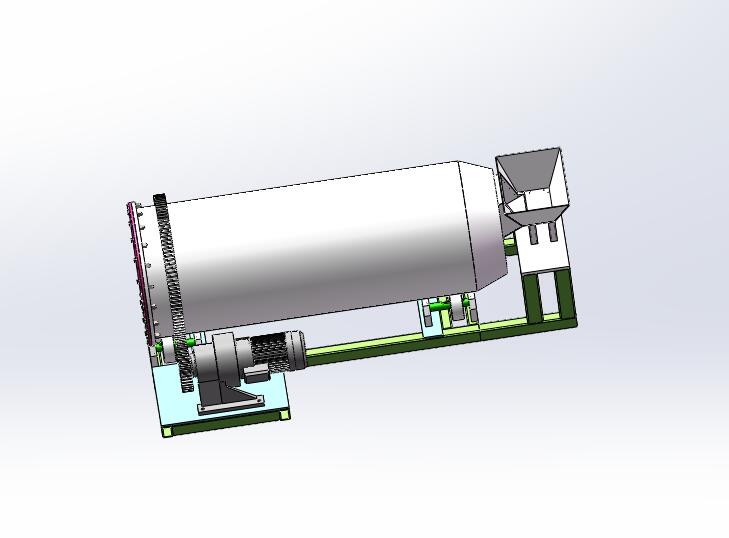

3D模型名称为：Q193-大豆滚筒清选机传动结构设计【三维SolidWorks】，属于设备部件，传动部件分类，软件为SolidWorks,AutoCAD,igs, 三维模型格式为sldasm,sldprt,dwg,igs，可在线预览，可编辑，可供设计参考

平面图

3D视图

加入收藏

模型参数

模型ID：10296148

模型大小：31.33M

软件版本： SolidWorks,AutoCAD 2012,igs

模型格式：sldasm,sldprt,dwg,igs

是否可编辑：可修改，包括参数

上传时间：2025-11-01

图纸介绍：

下载模型

鹤鸣

+ 关注

作品: 0

粉丝: 0

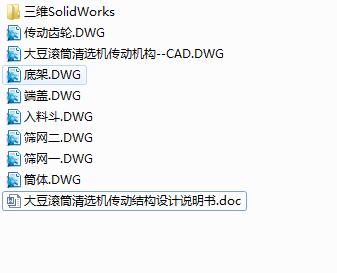

文件列表

1. BWED3922-Y90L-21.sldasm

642 KB

2. QQ截图20170212202231.jpg

12.1 KB

3. QQ截图20170212202243.jpg

62.9 KB

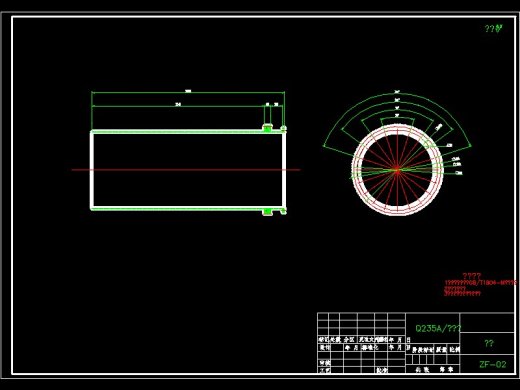

4. XB-联结法兰_BWED3922_90B5.step1.sldprt

274 KB

5. XB电机_BWED3922_Y_90L.step1.sldprt

522 KB

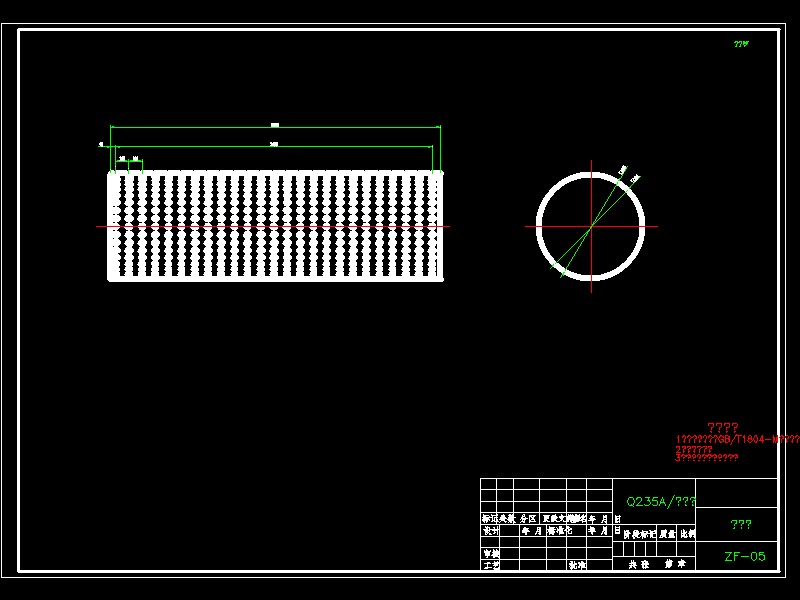

6. XB输出轴_100_165_28.step1.sldprt

98 KB

7. XWE主体_BWED3922.step1.sldprt

240 KB

8. deep groove ball bearings gb.sldprt

601 KB

9. hex nuts, style 1-grades ab gb.sldprt

1.04 MB

10. hexagon head bolts--product grade c gb.sldprt

839 KB

11. ~$滚筒11.SLDPRT

14 B

12. 三维.jpg

22.9 KB

13. 传动齿轮.DWG

58.2 KB

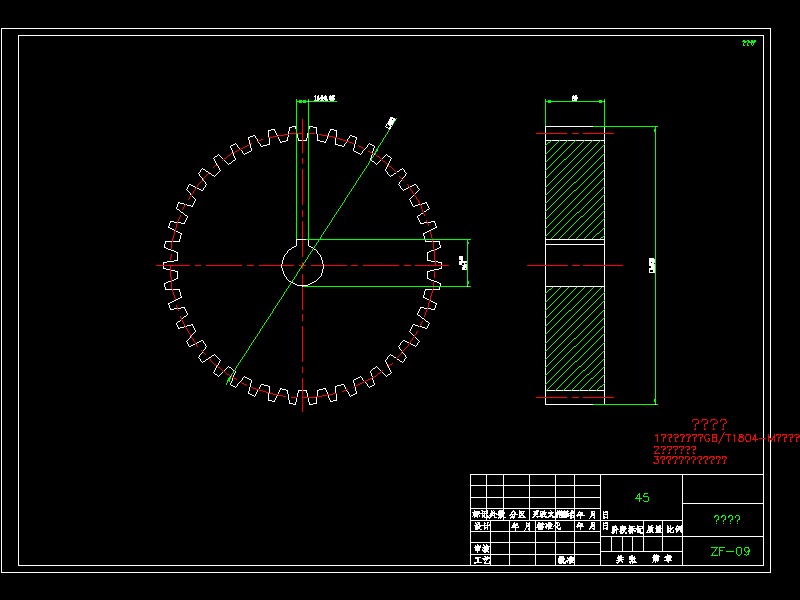

14. 传动齿轮.jpg

70.5 KB

15. 入料斗.DWG

56.7 KB

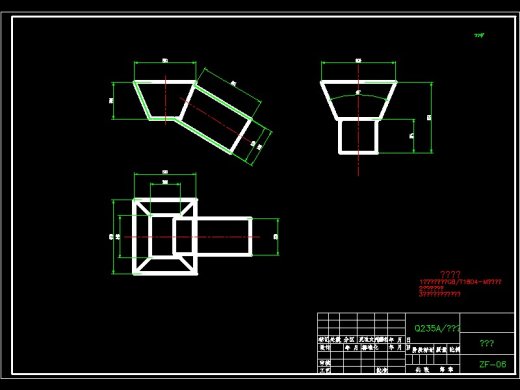

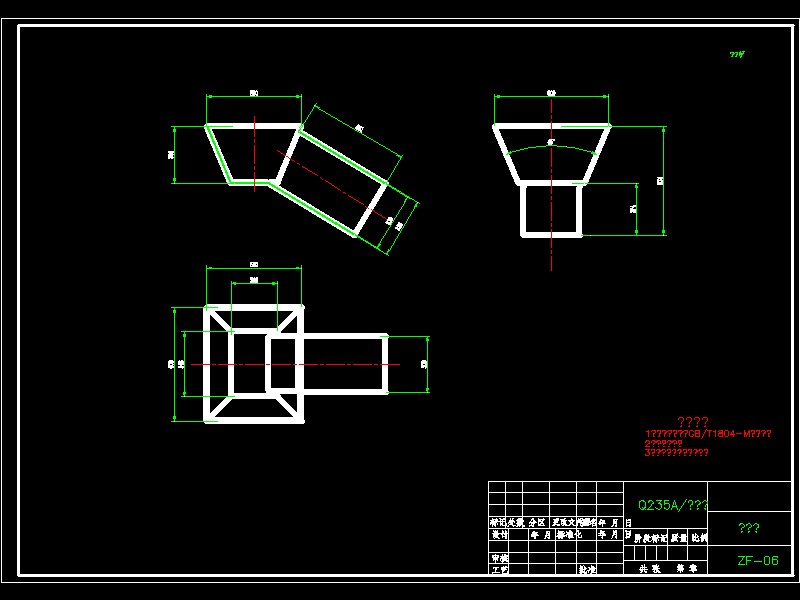

16. 入料斗.jpg

64.2 KB

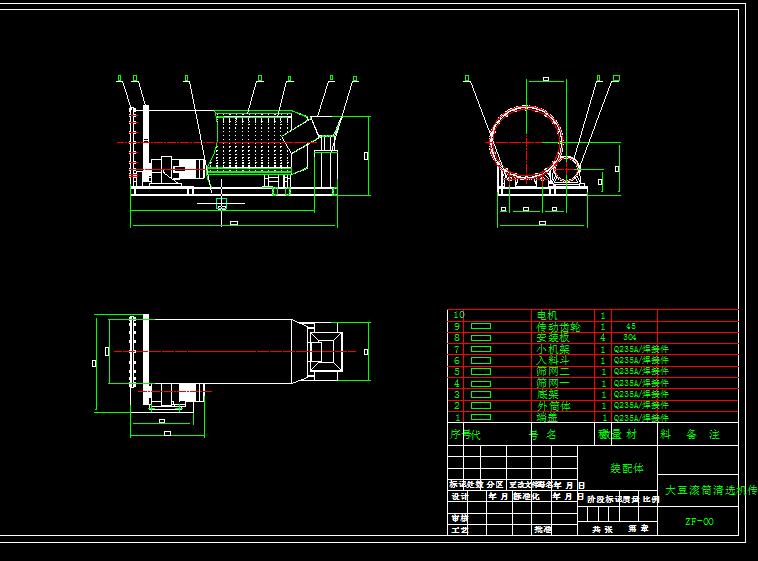

17. 大豆滚筒清选机传动机构--CAD.DWG

559 KB

18. 大豆滚筒清选机传动机构--CAD.jpg

51.7 KB

19. 大豆滚筒清选机传动结构设计.IGS

68.2 MB

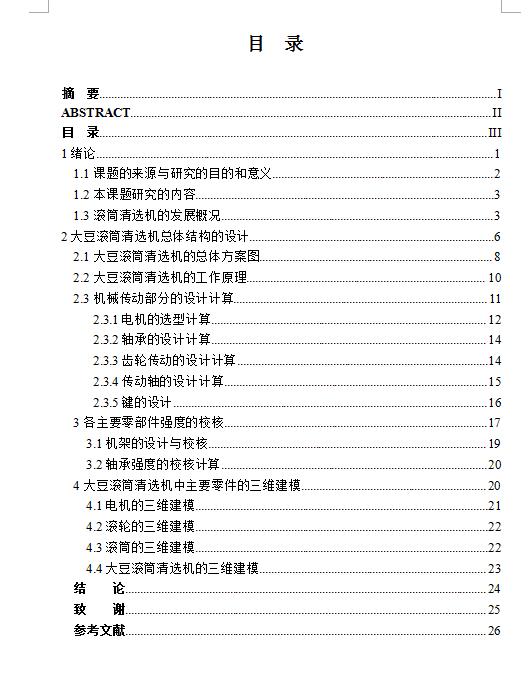

20. 大豆滚筒清选机传动结构设计说明书.doc

1.4 MB

21. 封口.SLDPRT

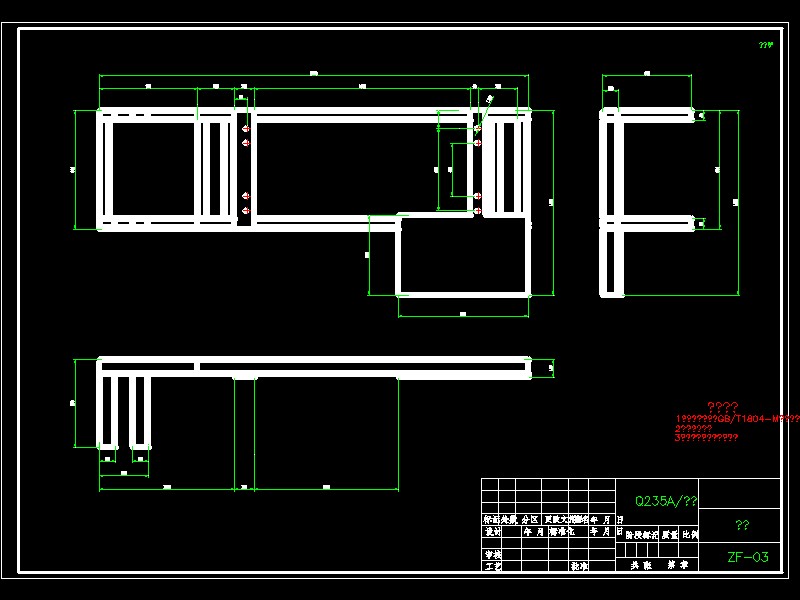

120 KB

22. 底架.DWG

93.2 KB

23. 底架.jpg

75.4 KB

24. 滚筒.SLDPRT

522 KB

25. 端盖.DWG

76 KB

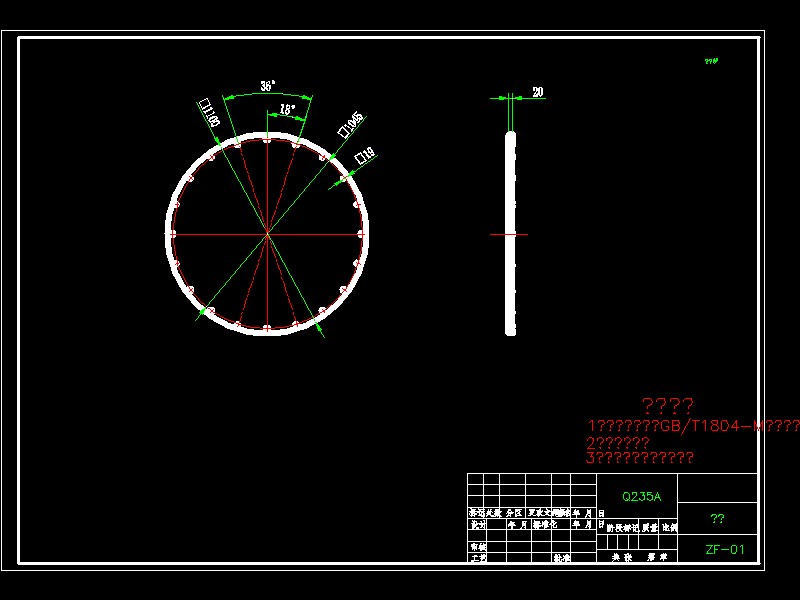

26. 端盖.jpg

59 KB

27. 筒体.DWG

106 KB

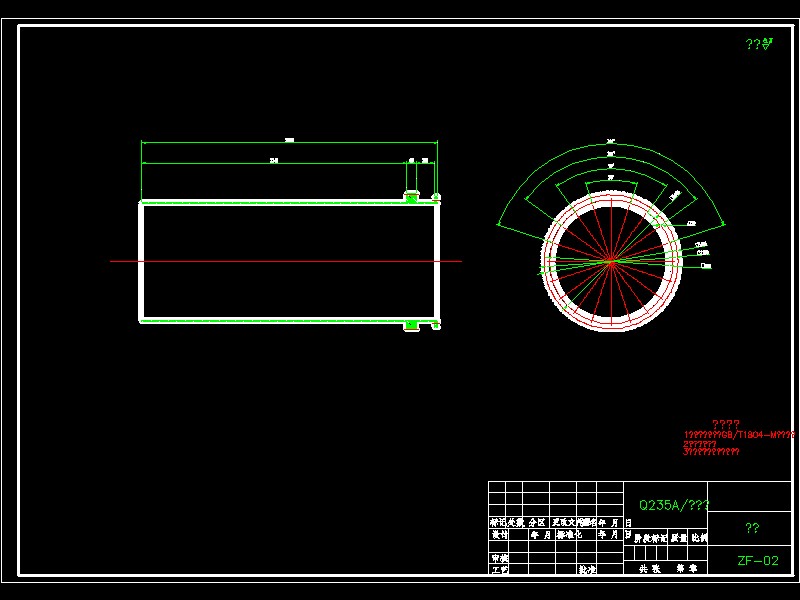

28. 筒体.jpg

68 KB

29. 筛网一.DWG

580 KB

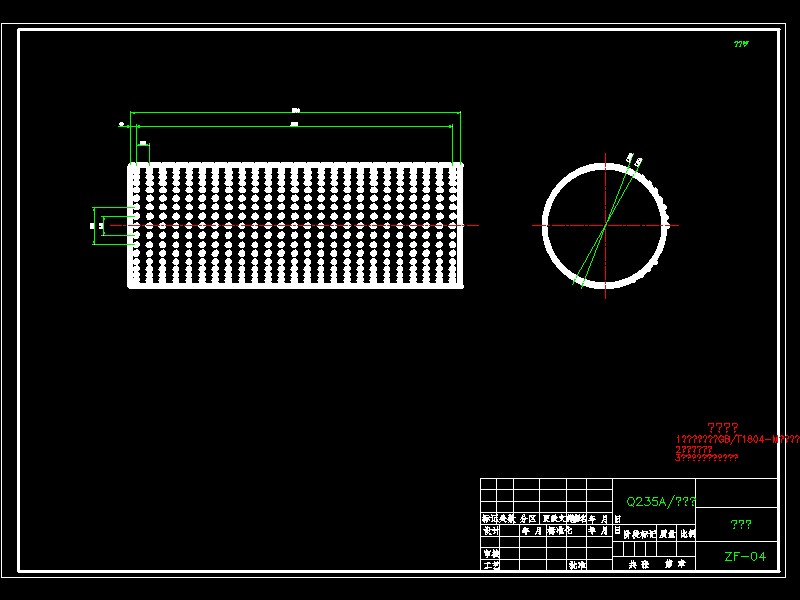

30. 筛网一.jpg

81.6 KB

31. 筛网二.DWG

671 KB

32. 筛网二.jpg

74.8 KB

33. 装配体2.SLDASM

8.04 MB

34. 装配体3.SLDASM

115 KB

35. 装配体4.SLDASM

540 KB

36. 零件1.SLDPRT

92.5 KB

37. 零件10.SLDPRT

174 KB

38. 零件11.SLDPRT

98 KB

39. 零件1111111215.SLDPRT

115 KB

40. 零件11111115.SLDPRT

115 KB

41. 零件15.SLDPRT

114 KB

42. 零件1511.SLDPRT

113 KB

43. 零件18.SLDPRT

168 KB

44. 零件1yy511.SLDPRT

114 KB

45. 零件2.SLDPRT

4.7 MB

46. 零件222.SLDPRT

4.05 MB

47. 零件3.SLDPRT

243 KB

48. 零件4.SLDPRT

186 KB

49. 零件5.SLDPRT

109 KB

50. 零件6.SLDPRT

200 KB

51. 零件7.SLDPRT

141 KB

52. 零件711.SLDPRT

126 KB

53. 零件8.SLDPRT

184 KB

54. 零件9.SLDPRT

253 KB
