机械设备 / 机加工设备 / 拨叉（CA6140车床）18H11槽精铣夹具设计

拨叉（CA6140车床）18H11槽精铣夹具设计AutoCAD图档

图档名称为：拨叉（CA6140车床）18H11槽精铣夹具设计，属于机械设备，机加工设备分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10246790

模型大小：1.1M

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-06-13

图纸介绍：

下载模型

采薇

+ 关注

作品: 0

粉丝: 0

文件列表

1. A1-装配图.dwg

132 KB

2. A3-压板.dwg

51.9 KB

3. A3-夹具体.dwg

130 KB

4. A3-拨叉图.dwg

75.2 KB

5. A4-毛坯图.dwg

44.8 KB

6. 夹具说明书.doc

318 KB

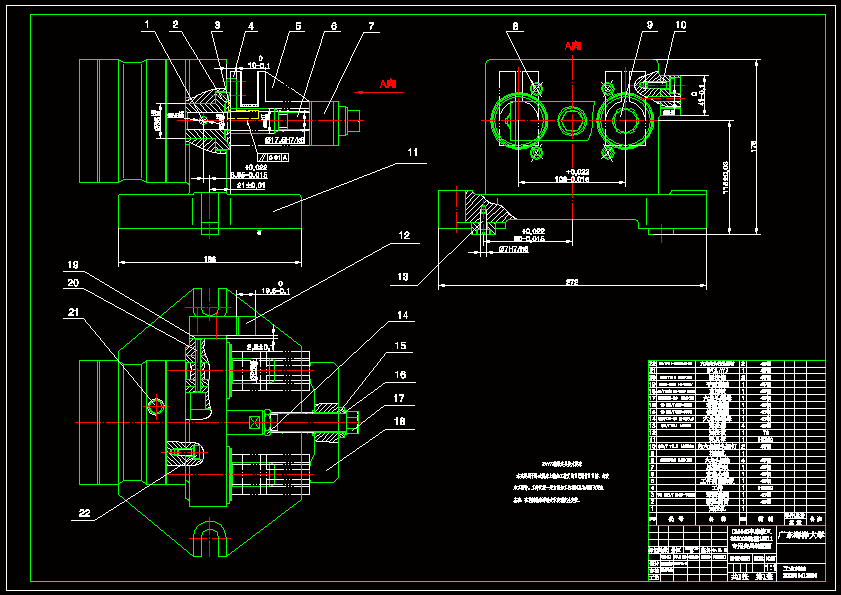

7. 工业1092陈绍辉夹具装配A1.dwg

140 KB

8. 工业1092陈绍辉夹具装配A1.gif

24.3 KB

9. 工业1092陈绍辉工艺过程卡+工序卡.doc

112 KB

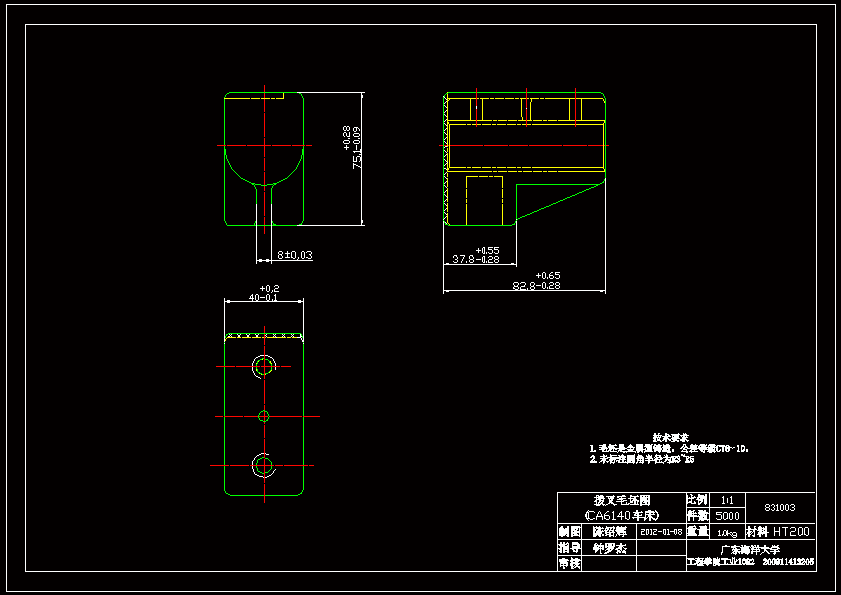

10. 工业1092陈绍辉拨叉毛坯图A3.dwg

61.4 KB

11. 工业1092陈绍辉拨叉毛坯图A3.gif

11.1 KB

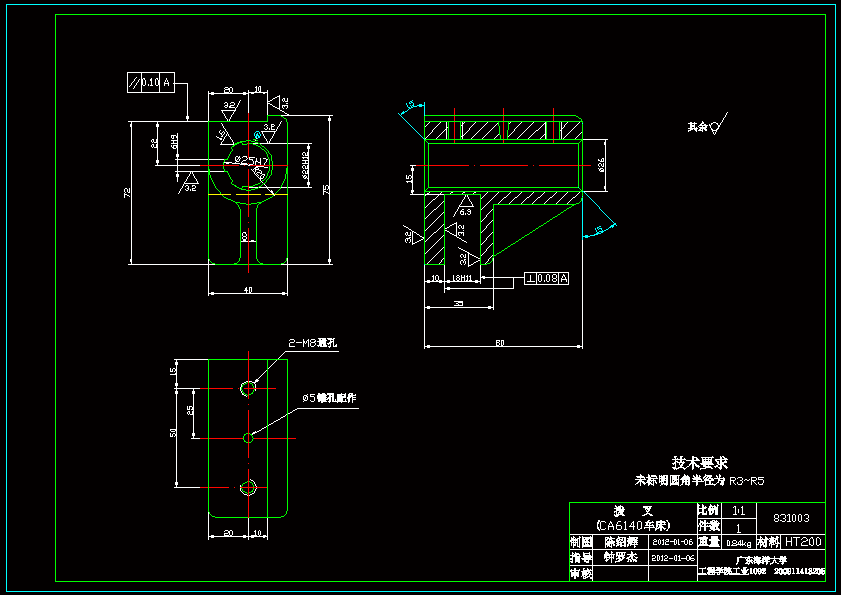

12. 工业1092陈绍辉拨叉零件图A3.dwg

67.7 KB

13. 工业1092陈绍辉拨叉零件图A3.gif

14.8 KB

14. 工业1092陈绍辉机械制造技术课程设计说明书.doc

441 KB

15. 工业1092陈绍辉机械设计课程设计封面.doc

52.5 KB

16. 工艺综合过程卡.dwg

92.5 KB

17. 工艺说明书.doc

544 KB

18. 装备课设任务书.doc

13.5 KB

19. 装备课设计划书.doc

15.5 KB

20. 说明书封面.doc

21.5 KB
