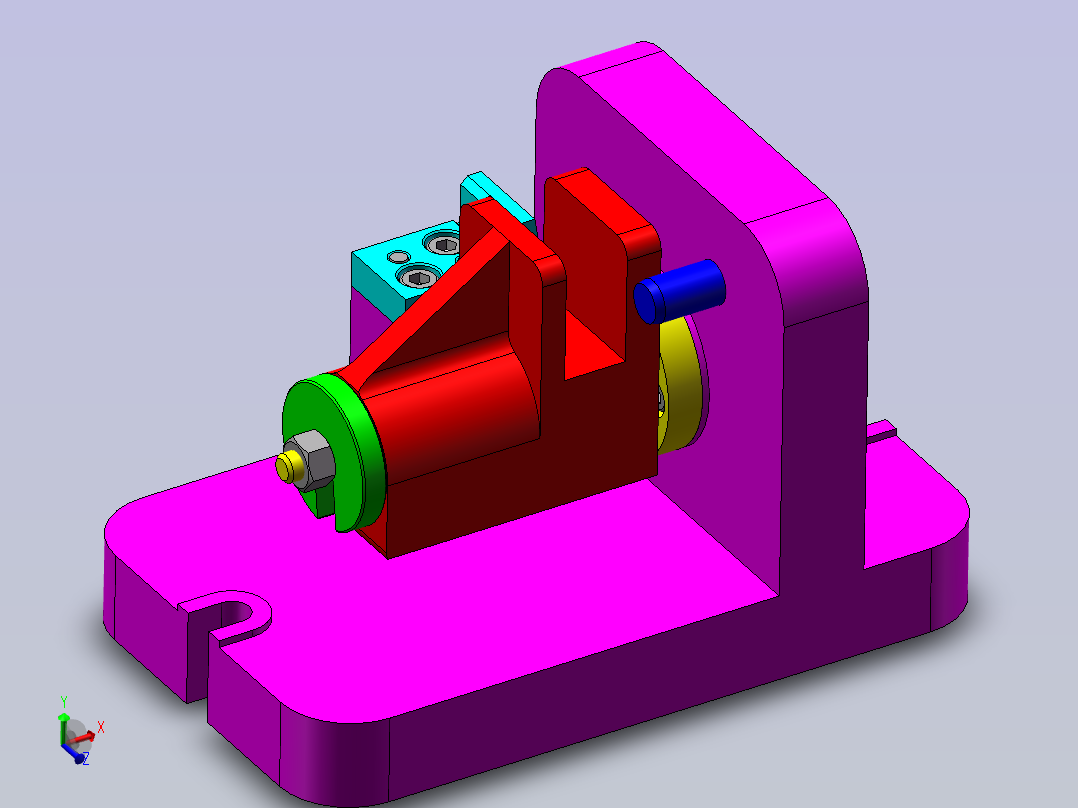

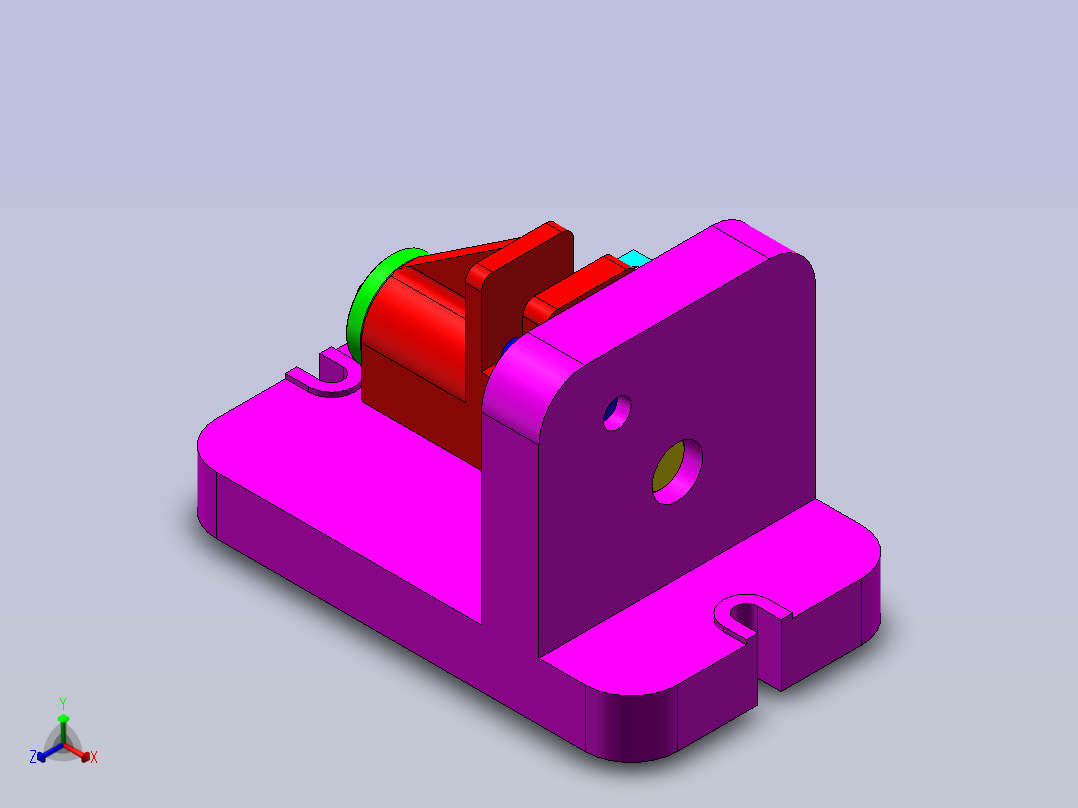

拨叉（831003）铣18mm槽 夹具设计【含三维SW】==1444394AutoCAD,SolidWorks,step图档
CAD图档名称为：拨叉（831003）铣18mm槽 夹具设计【含三维SW】==1444394，属于设备部件，工器具分类，软件为AutoCAD,SolidWorks,step, 图纸格式为dwg,sldprt,sldasm,step，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10449787
模型大小：3.03M
软件版本： AutoCAD 2021,SolidWorks,step
模型格式：dwg,sldprt,sldasm,step
是否可编辑：可修改，包括参数
上传时间：2026-05-07
图纸介绍：
下载模型
文件列表

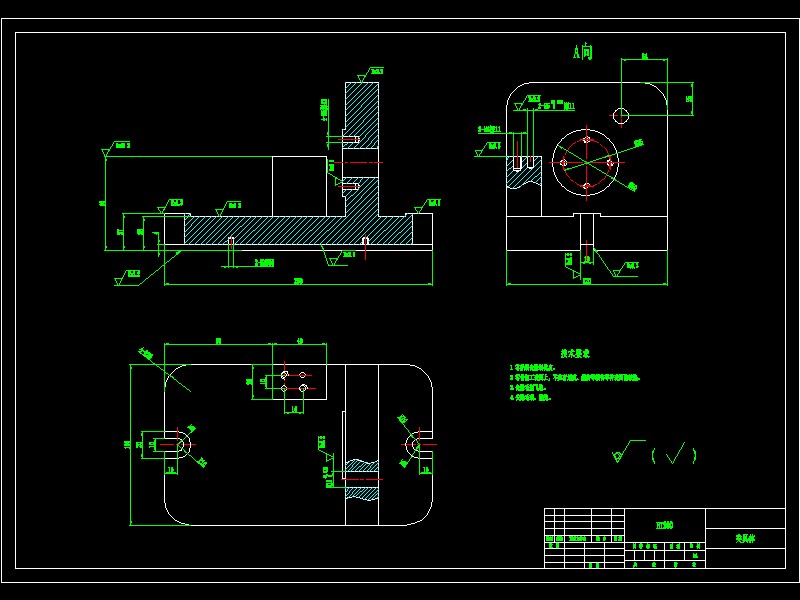

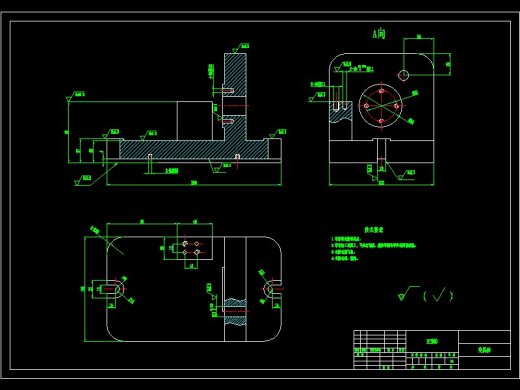

1. A2 铣18槽夹具体.dwg
288 KB
2. A2 铣18槽夹具体.jpg
84.2 KB

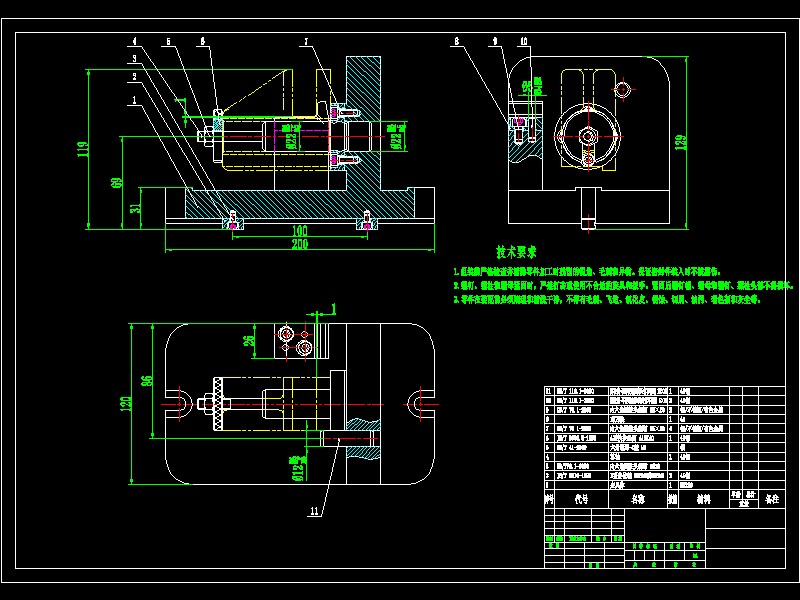

3. A2 铣18槽夹具装配.dwg
378 KB
4. A2 铣18槽夹具装配.jpg
123 KB

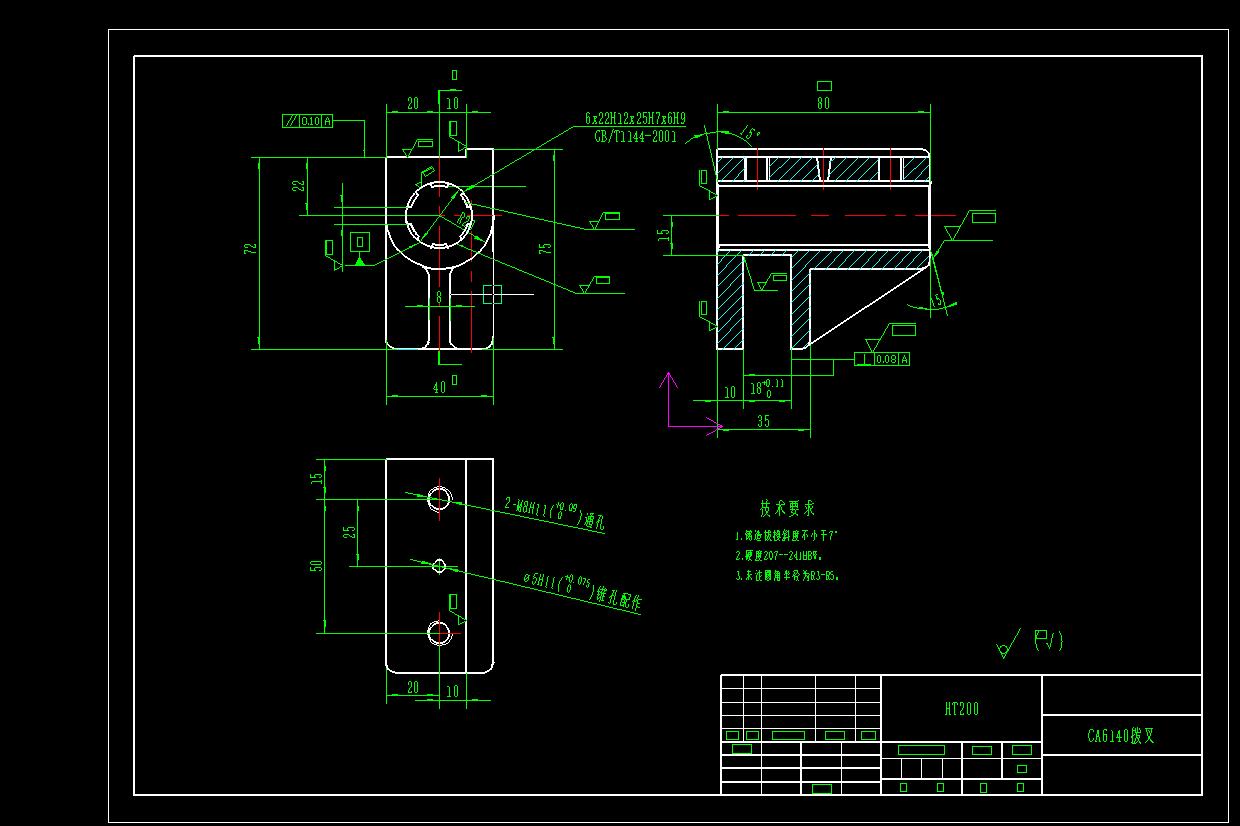

5. A3 CA6140拨叉.dwg
255 KB
6. A3 CA6140拨叉.jpg
79.3 KB

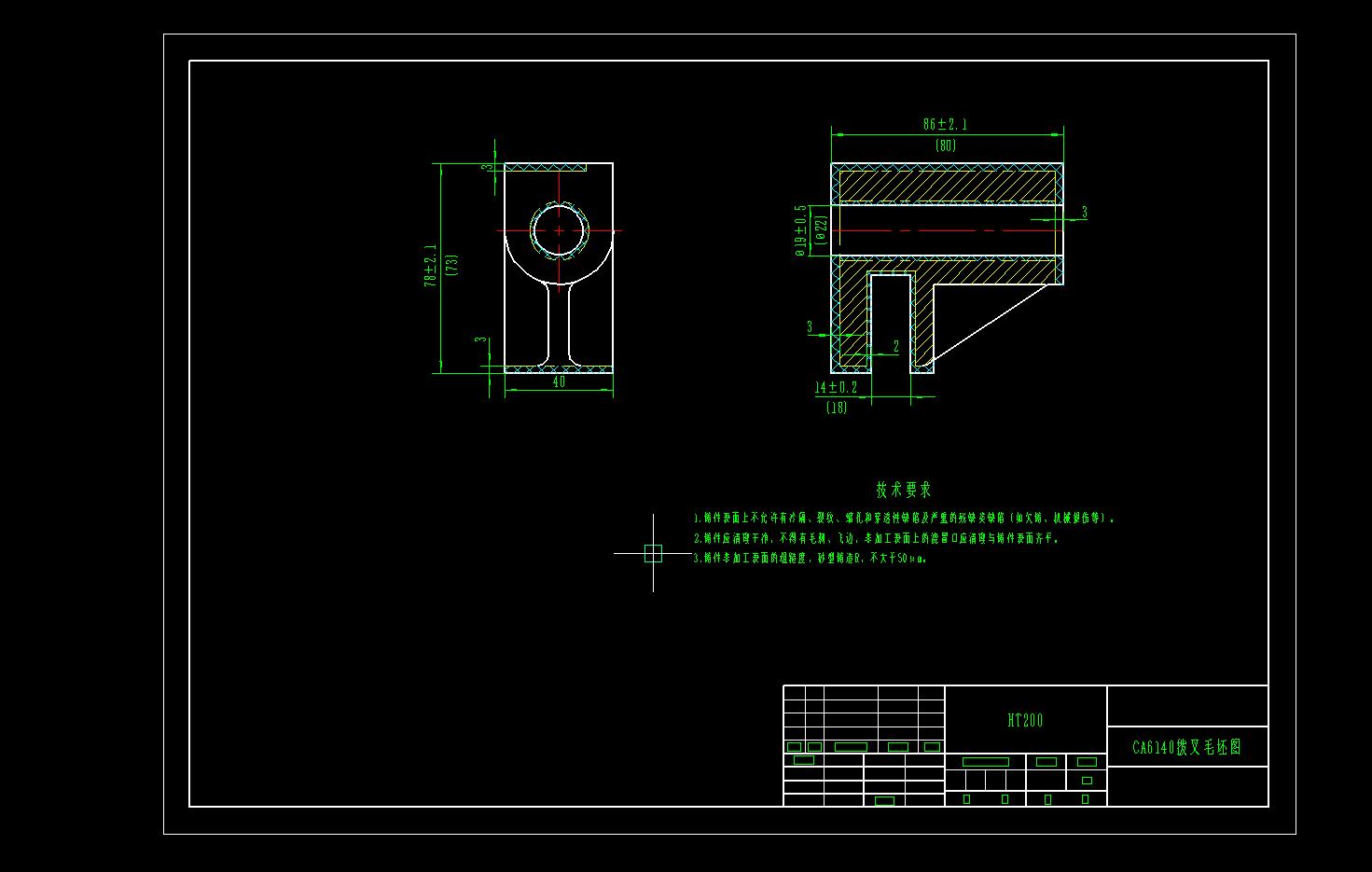

7. A3 CA6140拨叉毛坯图.dwg
216 KB
8. A3 CA6140拨叉毛坯图.jpg
75.6 KB

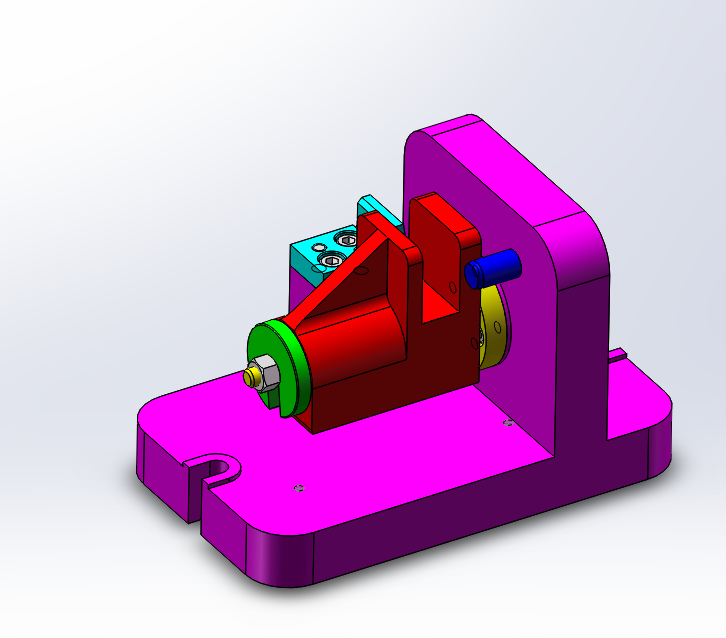

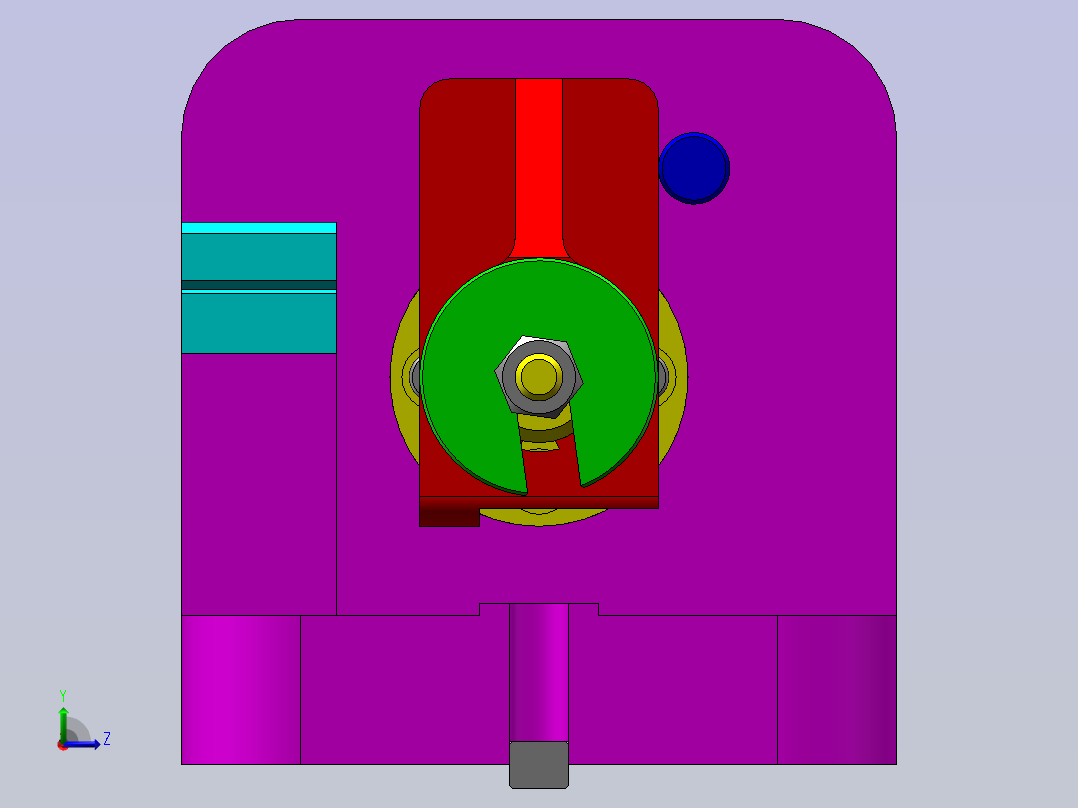

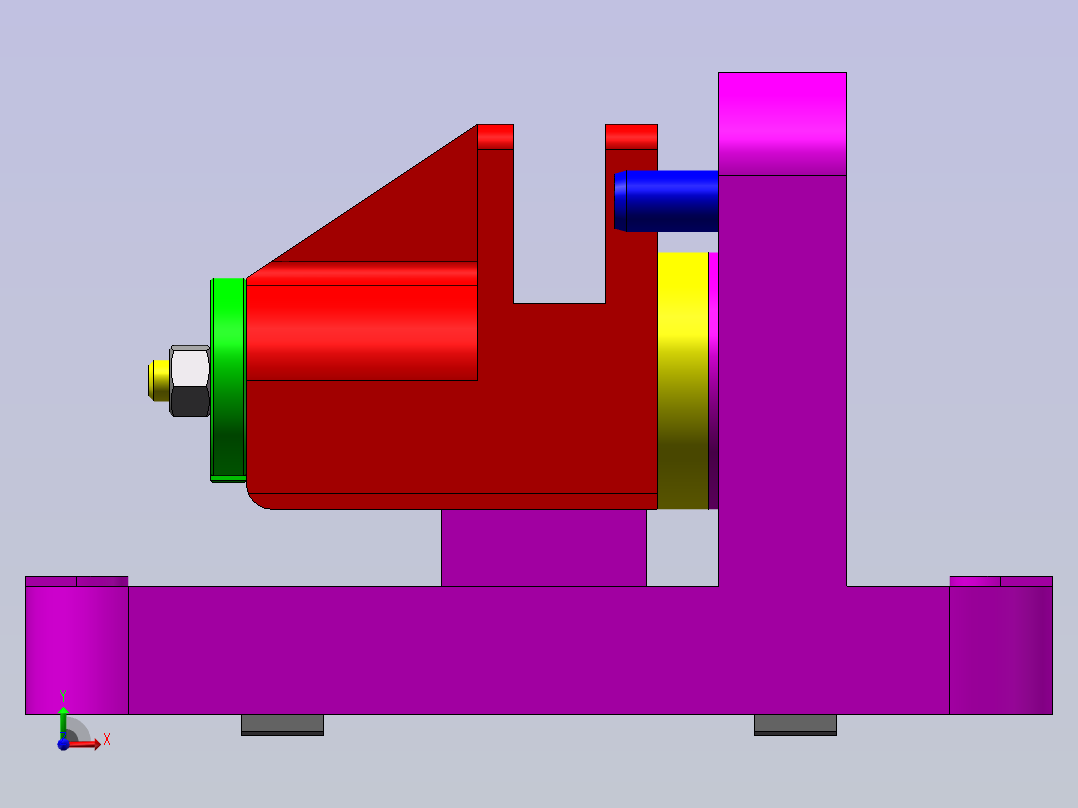

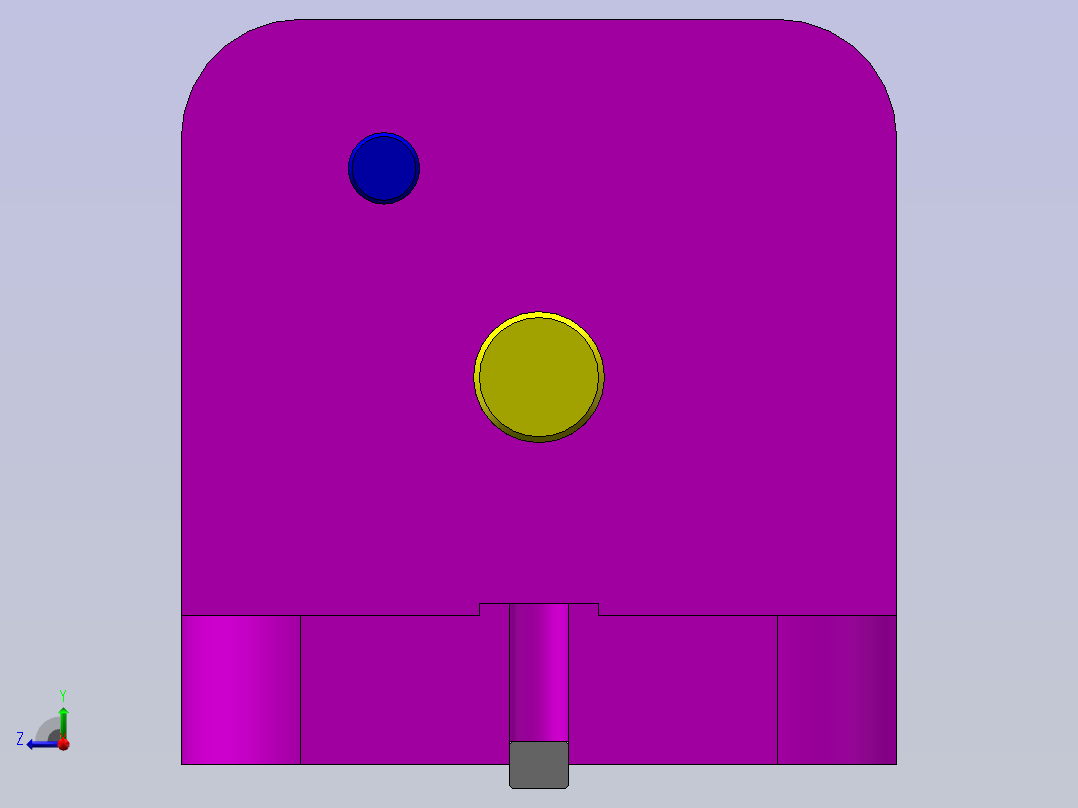

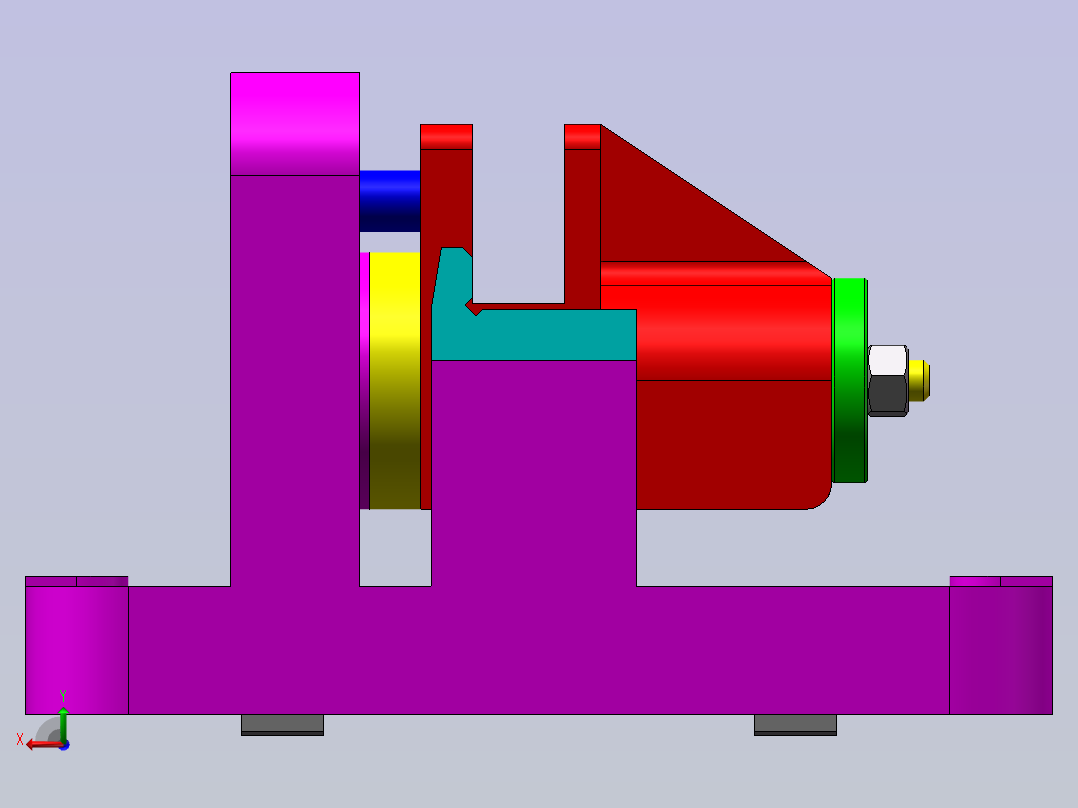

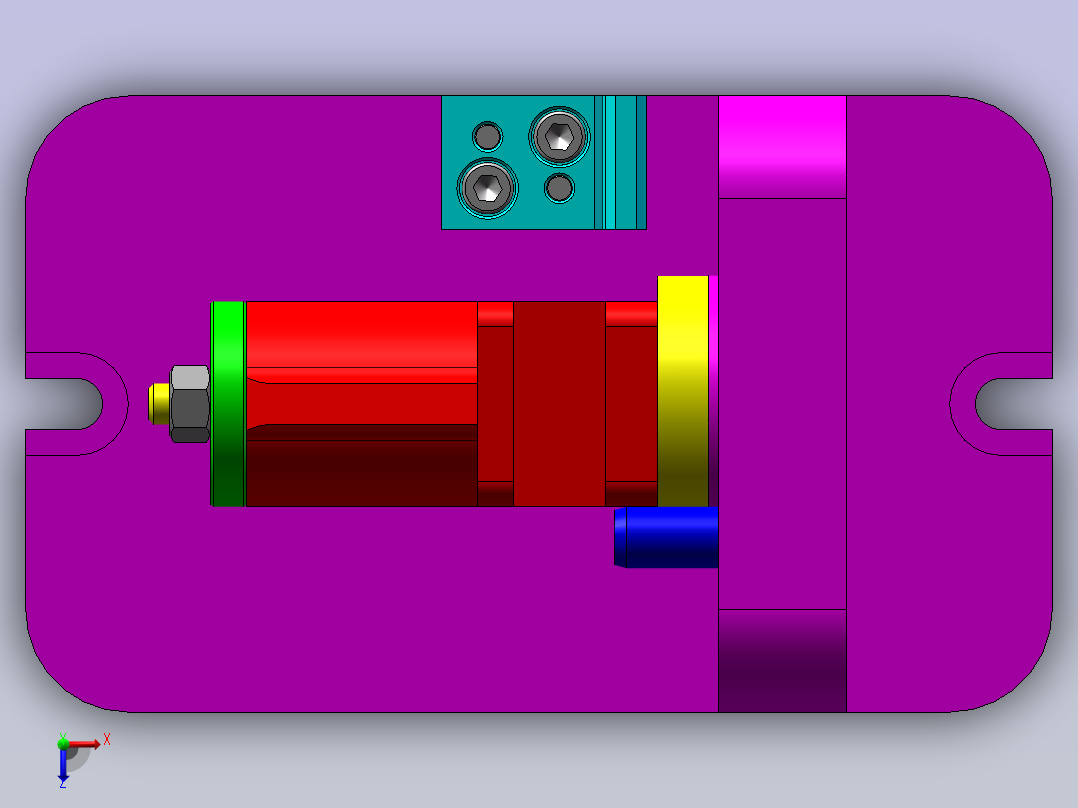

9. 三维SW.png
138 KB
10. 六角螺母_C级 GB_T41-2000_M8.sldprt
63.4 KB
11. 内六角圆柱头螺钉 GB_T70.1-2008_M4X6.sldprt
104 KB
12. 内六角圆柱头螺钉 GB_T70.1-2008_M5X12.sldprt
105 KB
13. 内六角圆柱头螺钉 GB_T70.1-2008_M6X10.sldprt
104 KB
14. 圆柱销_不淬硬钢和奥氏体不锈钢 GB_T119.1-2000_12X40.sldprt
61.6 KB
15. 圆柱销_不淬硬钢和奥氏体不锈钢 GB_T119.1-2000_5X16.sldprt
62.5 KB
16. 夹具体.SLDPRT
207 KB
17. 定位键 JB_T8016-1999_A10.sldprt
55.8 KB
18. 定位键 JB_T8016-1999_A8.sldprt
51.4 KB

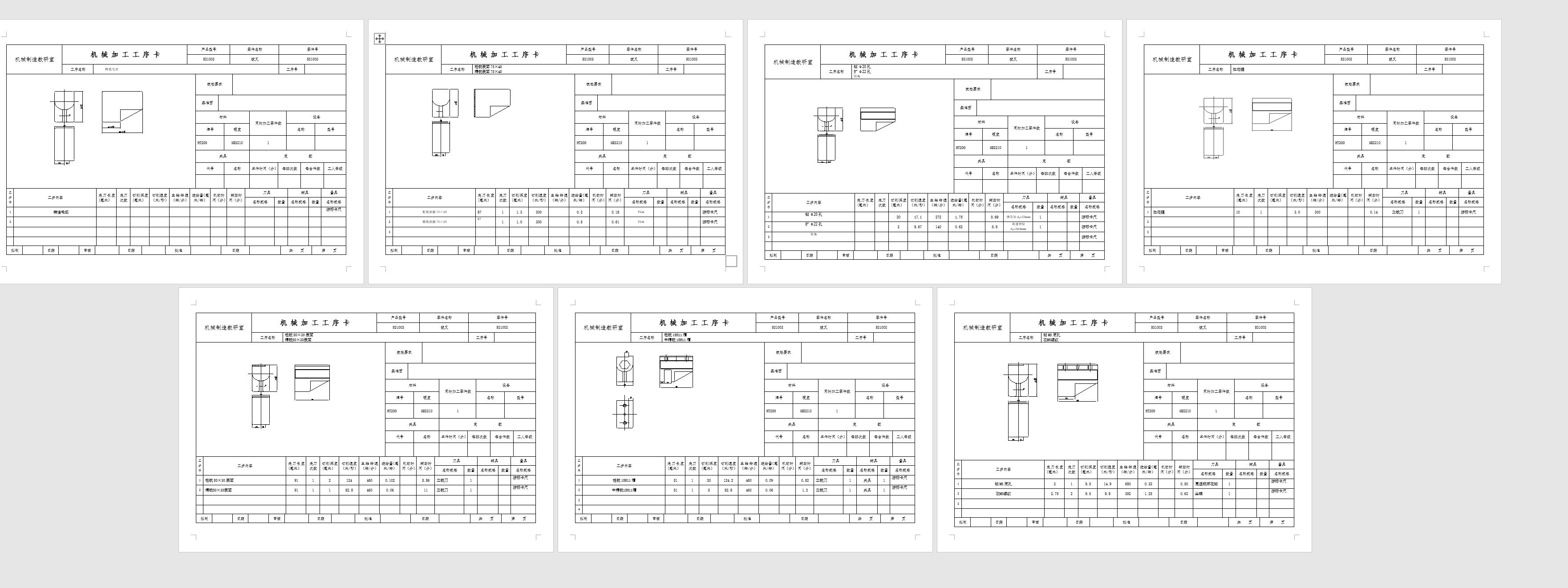

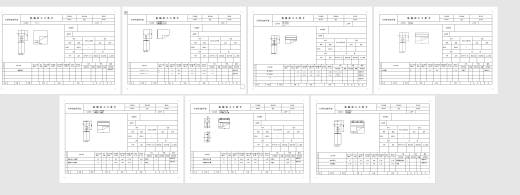

19. 工序卡.doc
319 KB
20. 工序卡.jpg
349 KB

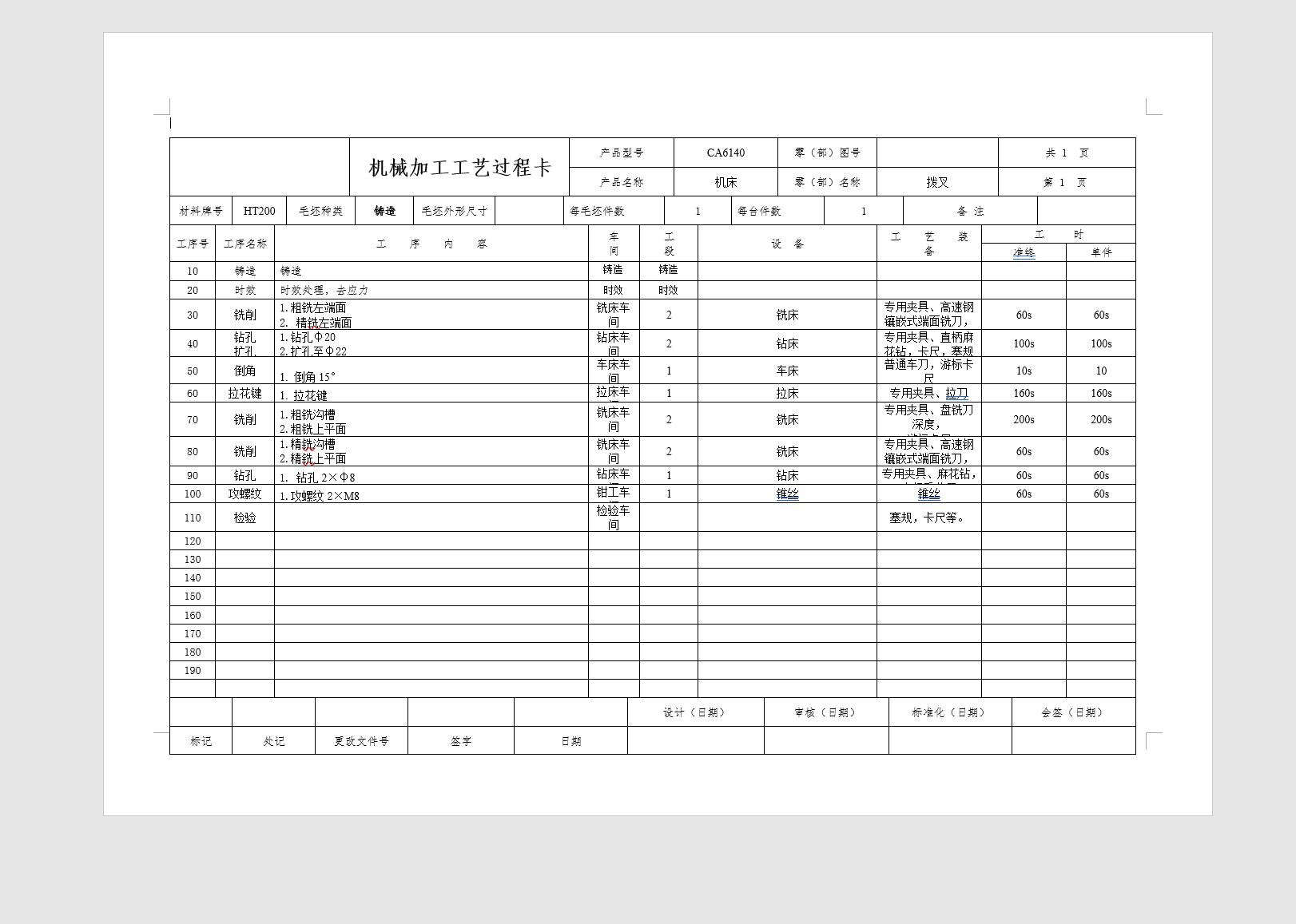

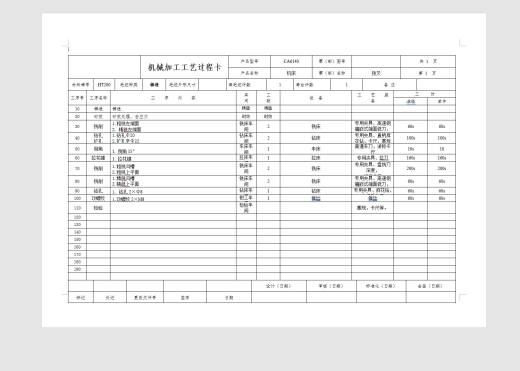

21. 工艺卡.jpg
132 KB
22. 工艺过程卡.doc
57.5 KB
23. 快换垫圈 JB_T8008.5-1999_A8X40.sldprt
60.7 KB
24. 直角对刀块_40X26.sldprt
81.6 KB
25. 芯轴.SLDPRT
107 KB
26. 装配体1.SLDASM
361 KB
27. 装配体1.STEP
1020 KB

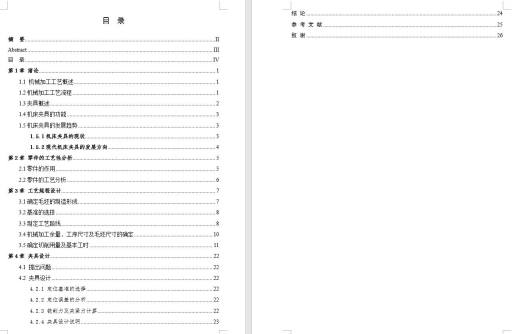

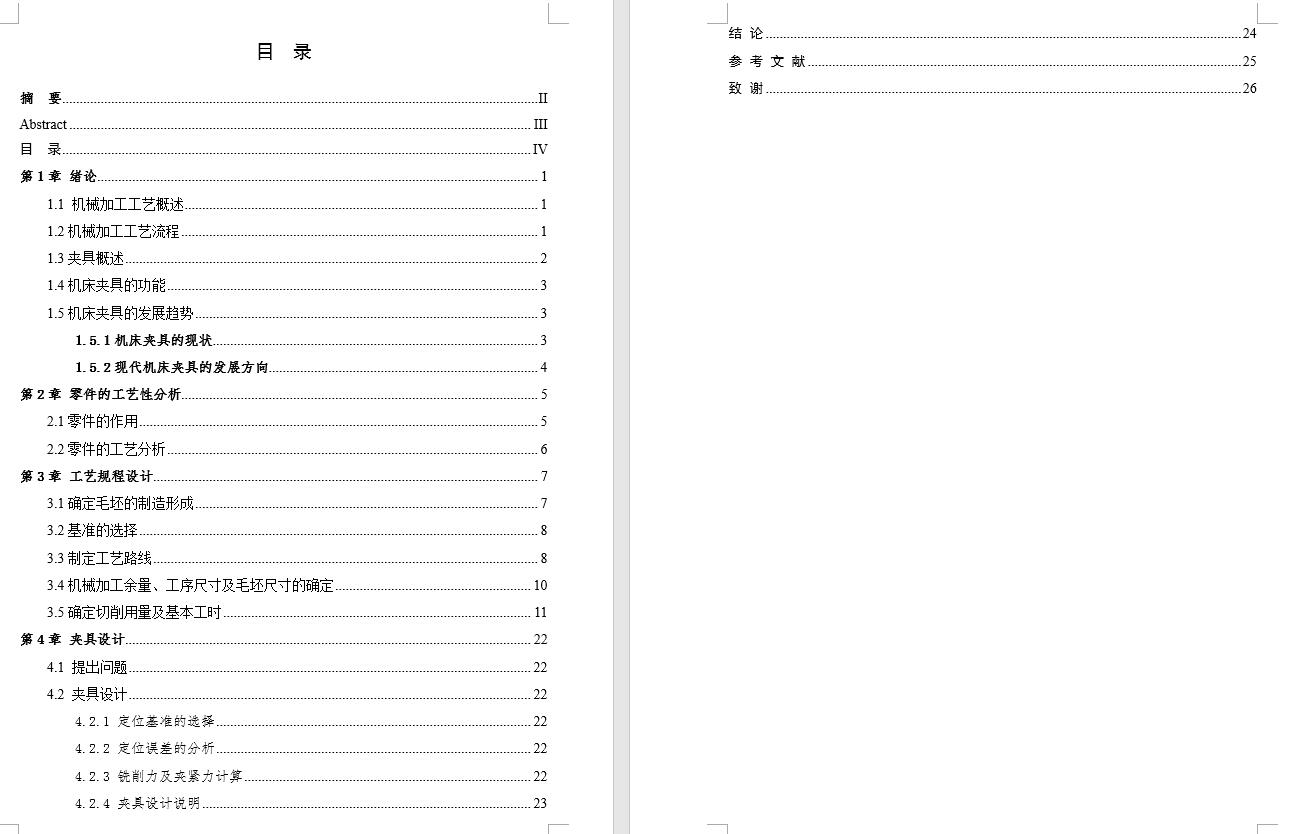

28. 设计说明书.doc
731 KB
29. 说明书.jpg
84 KB
30. 零件图.SLDPRT
118 KB
