K008 车床拨叉831008夹具设计（铣Φ50孔端面）AutoCAD图档
CAD图档名称为：K008 车床拨叉831008夹具设计（铣Φ50孔端面），属于机械设备，机加工设备分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10269997
模型大小：1.13M
软件版本： AutoCAD 2007
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2025-07-17
图纸介绍：
下载模型
文件列表
1. 1拨叉零件图.dwg
398 KB
2. K008 车床拨叉831008夹具设计（铣Φ50孔端面）说明书.doc
589 KB
3. 夹具体.dwg
74.4 KB
4. 夹具体.png
18.7 KB

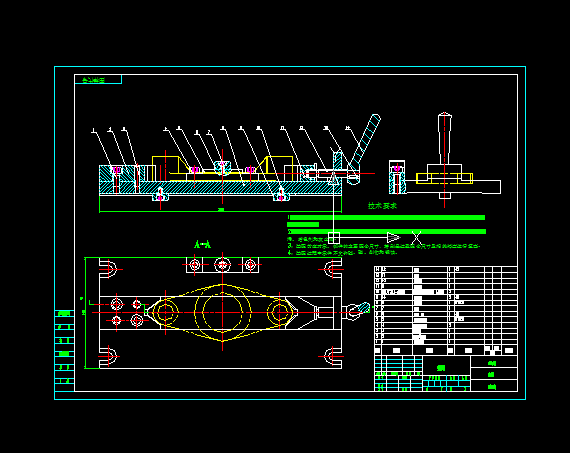

5. 夹具装配图.png
20.9 KB
6. 工序卡.doc
480 KB

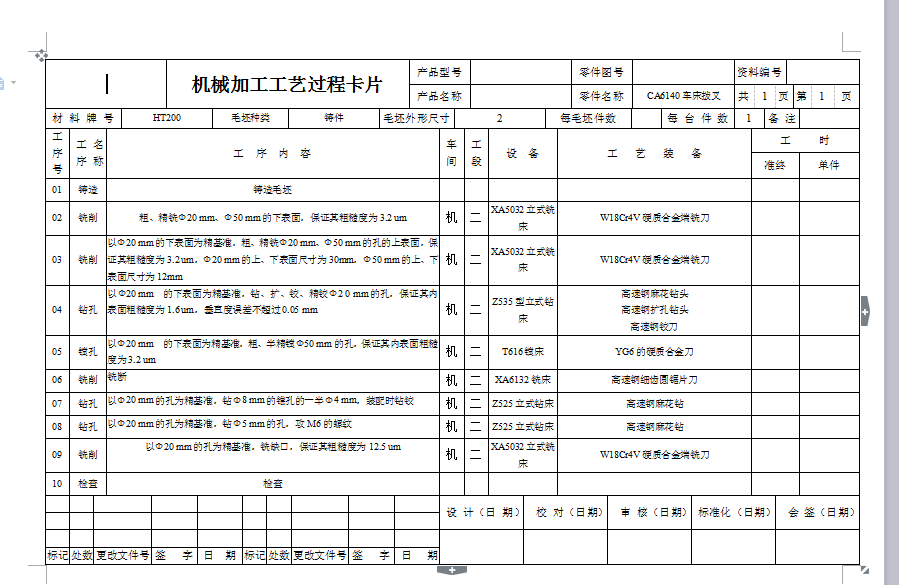

7. 工艺过程卡片.png
69.2 KB
8. 拨叉毛坯图 A3.dwg
406 KB
9. 机械加工工艺过程卡片.doc
40.5 KB
10. 毛坯图.dwg
78.1 KB
11. 装配图 - 副本.dwg
103 KB
12. 装配图.dwg
102 KB
13. 钻3个孔夹具装配图.dwg
459 KB
14. 铣断夹具体.dwg
444 KB
15. 铣断夹具体零件图.dwg
93.8 KB
16. 铣断夹具装配图.dwg
502 KB
17. 零件图.dwg
66.6 KB
