设备部件 / 传动部件 / 端盖零件的工艺规程及钻Φ16H7孔的工装夹具设计

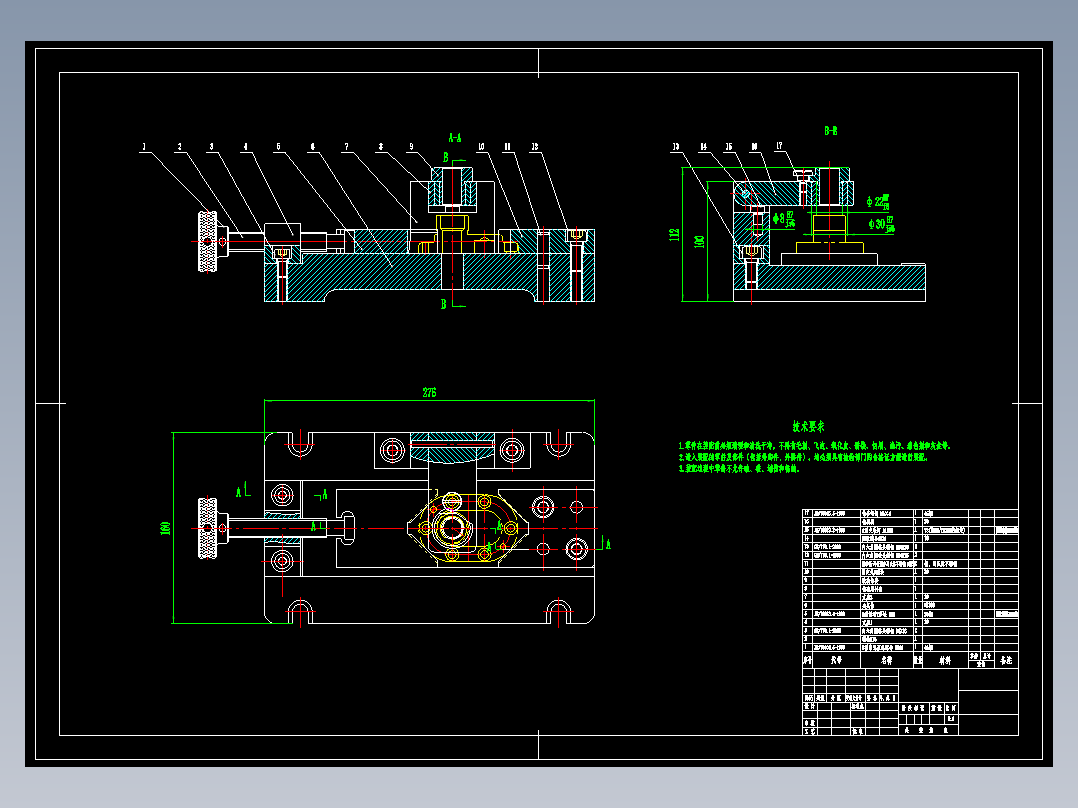

端盖零件的工艺规程及钻Φ16H7孔的工装夹具设计AutoCAD图档

图档名称为：端盖零件的工艺规程及钻Φ16H7孔的工装夹具设计，属于设备部件，传动部件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10236722

模型大小：604.65KB

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-06-01

图纸介绍：

免费下载

北城谣

+ 关注

作品: 0

粉丝: 0

文件列表

1. 1A-201103-020端盖零件图.dwg

25 KB

2. 夹具体零件图.dwg

38.6 KB

3. 工序卡.doc

56.5 KB

4. 工艺过程卡.doc

44 KB

5. 毛坯图.dwg

17.3 KB

6. 装配图.dwg

92.5 KB

7. 说明书.doc

795 KB
