| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 00前面.png | 200 KB |
| 2 | 0上面.png | 78.2 KB |
| 3 | 0升降传动轴.png | 86.7 KB |
| 4 | 0升降横移式立体车库装配图.png | 214 KB |
| 5 | 0升降链轮.png | 128 KB |
| 6 | 0后面.png | 149 KB |
| 7 | 0横移传动轴.png | 69.3 KB |
| 8 | 0横移车轮.png | 135 KB |
| 9 | 0横移链轮零件图.png | 121 KB |
| 10 | GB 27-88六角头铰制孔用螺栓M10×45(8．8级).SLDPRT | 229 KB |
| 11 | GB 27-88六角头铰制孔用螺栓M10×55(8．8级).SLDPRT | 232 KB |
| 12 | GB 27-88六角头铰制孔用螺栓M14×40(8．8级).SLDPRT | 234 KB |
| 13 | GB 27-88六角头铰制孔用螺栓M14×45(8．8级).SLDPRT | 234 KB |
| 14 | GB 27-88六角头铰制孔用螺栓M14×50(8．8级).SLDPRT | 234 KB |
| 15 | GB 27-88六角头铰制孔用螺栓M14×55(8．8级).SLDPRT | 235 KB |
| 16 | GB 27-88六角头铰制孔用螺栓M14×70(8．8级).SLDPRT | 230 KB |
| 17 | GB 27-88六角头铰制孔用螺栓M16×70(8．8级).SLDPRT | 229 KB |
| 18 | GB 27-88六角头铰制孔用螺栓M18×55(8．8级).SLDPRT | 234 KB |
| 19 | GB 27-88六角头铰制孔用螺栓M18×60(8．8级).SLDPRT | 234 KB |
| 20 | GB╱T 1096-2003[普通平键 A型键 14×9×80].sldprt | 228 KB |
| 21 | GB╱T 1096-2003[普通平键 A型键 20×12×90].sldprt | 233 KB |
| 22 | GB╱T 1096-2003[普通平键 A型键 28×16×80].sldprt | 236 KB |
| 23 | GB╱T 1096-2003[普通平键 B型键 B12×8×36].sldprt | 203 KB |
| 24 | GB╱T 276-2013[深沟球轴承[60000]6015].sldprt | 2.23 MB |
| 25 | GB╱T 276-2013[深沟球轴承[6012].sldprt | 2.13 MB |
| 26 | GB╱T 706-2016[不等边角钢∠160×100×10].sldprt | 225 KB |
| 27 | GB╱T 706-2016[等边角钢∠100×10×100].sldprt | 228 KB |
| 28 | GB╱T 706-2016[等边角钢∠200×14×200].sldprt | 219 KB |
| 29 | GB／T 1228-2006钢结构用高强度大六角头螺栓24×240(10．9S级).SLDPRT | 246 KB |
| 30 | GB／T 1229-1991钢结构用高强度大六角螺母M16(10H级).SLDPRT | 212 KB |
| 31 | GB／T 1230-2006钢结构用高强度垫圈16×4．8(45钢).SLDPRT | 134 KB |
| 32 | GB／T 1230-2006钢结构用高强度垫圈24×5．8(45钢).SLDPRT | 133 KB |
| 33 | GB／T 41-20001型六角螺母 C级(M14)(4级).SLDPRT | 197 KB |
| 34 | GB／T 41-20001型六角螺母 C级M10(4级).SLDPRT | 196 KB |
| 35 | GB／T 41-20001型六角螺母 C级M12(4级).SLDPRT | 198 KB |
| 36 | GB／T 41-20001型六角螺母 C级M16(4级).SLDPRT | 199 KB |
| 37 | GB／T 6172．1-2000六角薄螺母 A级和B级M10(04级).SLDPRT | 208 KB |
| 38 | GB／T 6173-2000六角薄螺母 细牙 A级和B级(M14×1．5)(04级).SLDPRT | 210 KB |
| 39 | GB／T 95-2002平垫圈 C级10×2(钢).SLDPRT | 114 KB |
| 40 | GB／T 95-2002平垫圈 C级12×2．5(钢).SLDPRT | 115 KB |
| 41 | GB／T 95-2002平垫圈 C级14×2．5(钢).SLDPRT | 115 KB |
| 42 | GB／T 95-2002平垫圈 C级16×3(钢).SLDPRT | 116 KB |
| 43 | R07F-R87F斜齿轮减速电机.SLDPRT | 3.15 MB |
| 44 | ~$JB／ZQ 4355-1997开口销18×260(Q235-A).SLDPRT | 14 B |
| 45 | 一层横移传动轴.SLDPRT | 287 KB |
| 46 | 一层横移传动轴（无链轮）.SLDPRT | 306 KB |
| 47 | 一层横移车板.SLDASM | 2.91 MB |
| 48 | 一层电机垫板.SLDPRT | 145 KB |
| 49 | 主动链轮.SLDPRT | 781 KB |
| 50 | 二层升降纵梁.sldprt | 193 KB |
| 51 | 二层横移框架.SLDASM | 6.41 MB |
| 52 | 从动链轮.SLDPRT | 1.09 MB |
| 53 | 升降传动系统.SLDASM | 3.65 MB |
| 54 | 升降传动轴.SLDPRT | 246 KB |

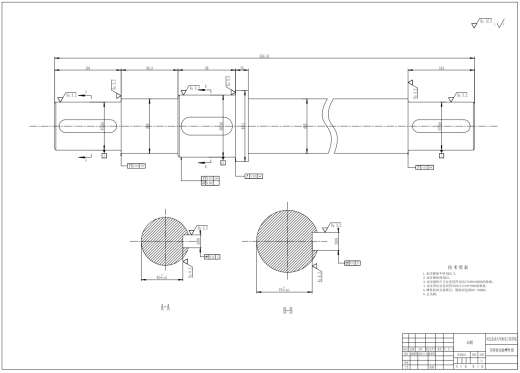

| 55 | 升降传动轴零件图.dwg | 128 KB |
| 56 | 升降传动轴零件图.pdf | 197 KB |
| 57 | 升降横梁.sldprt | 313 KB |

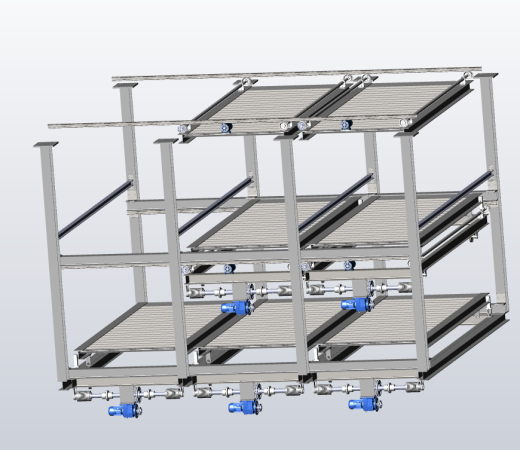

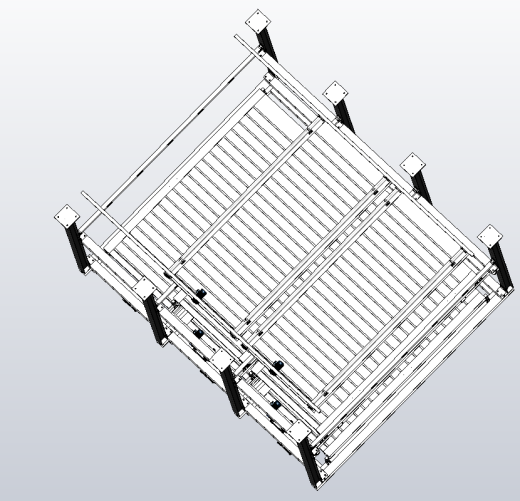

| 58 | 升降横移式立体车库.SLDASM | 9.25 MB |

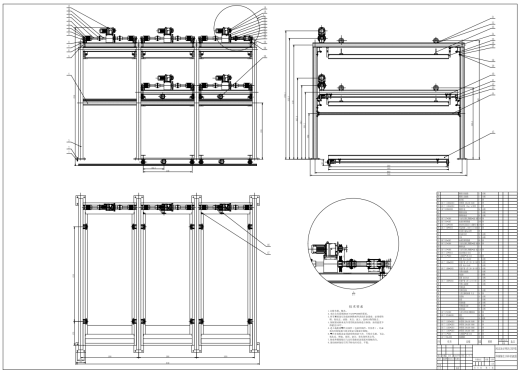

| 59 | 升降横移式立体车库装配图.dwg | 1.19 MB |
| 60 | 升降电机.sldasm | 713 KB |
| 61 | 升降电机_R07F-R87F斜齿轮减速电机.sldprt | 2.67 MB |
| 62 | 升降电机_电机.sldprt | 2.51 MB |
| 63 | 升降纵梁.SLDPRT | 180 KB |
| 64 | 升降车板.SLDASM | 427 KB |
| 65 | 升降轴承座.SLDPRT | 232 KB |
| 66 | 升降链条.SLDPRT | 2.07 MB |
| 67 | 升降链轮零件图.dwg | 140 KB |

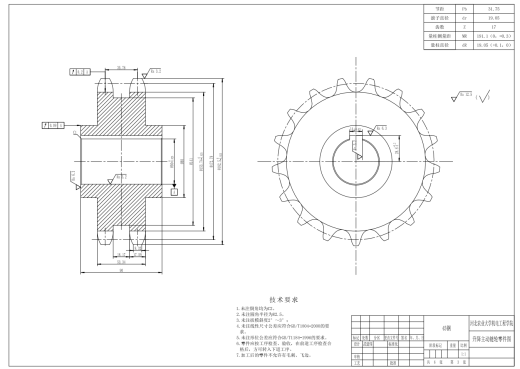

| 68 | 升降链轮零件图.pdf | 251 KB |
| 69 | 卷筒.SLDPRT | 385 KB |
| 70 | 卷筒轮毂.SLDPRT | 305 KB |
| 71 | 卷筒轴.SLDPRT | 266 KB |
| 72 | 吊钩.SLDPRT | 216 KB |
| 73 | 地面.SLDPRT | 167 KB |
| 74 | 导轨.SLDPRT | 353 KB |
| 75 | 底座.SLDPRT | 160 KB |
| 76 | 底盘主梁.SLDPRT | 180 KB |
| 77 | 底盘槽钢.SLDPRT | 285 KB |
| 78 | 底盘钢板.sldprt | 223 KB |
| 79 | 横梁.SLDPRT | 186 KB |
| 80 | 横移主动链轮.SLDPRT | 601 KB |
| 81 | 横移从动链轮.SLDPRT | 647 KB |
| 82 | 横移传动系统.SLDASM | 2.12 MB |
| 83 | 横移传动系统（无链轮）.SLDASM | 1.62 MB |
| 84 | 横移传动轴.SLDPRT | 288 KB |

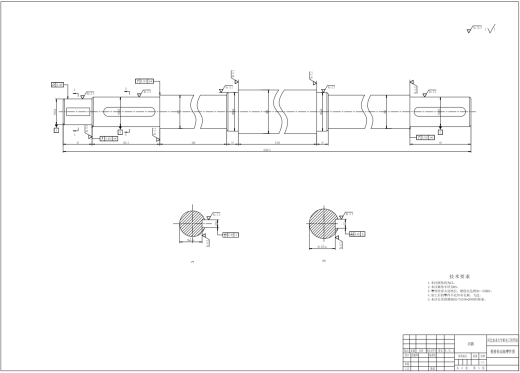

| 85 | 横移传动轴零件图.dwg | 129 KB |
| 86 | 横移传动轴零件图.pdf | 178 KB |
| 87 | 横移传动轴（无链轮）.SLDPRT | 307 KB |
| 88 | 横移电机.sldprt | 3.54 MB |
| 89 | 横移车轮零件图.dwg | 116 KB |

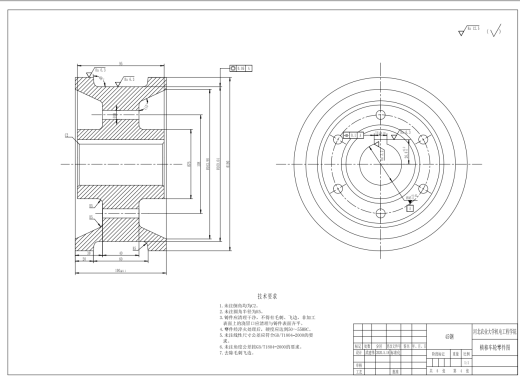

| 90 | 横移车轮零件图.pdf | 196 KB |
| 91 | 横移轴承支座.SLDPRT | 223 KB |

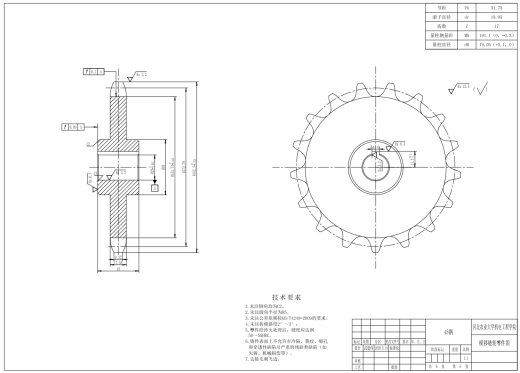

| 92 | 横移链轮零件图.dwg | 135 KB |
| 93 | 横移链轮零件图.pdf | 238 KB |
| 94 | 汽车垫板.SLDPRT | 264 KB |
| 95 | 滑轮.SLDPRT | 346 KB |
| 96 | 滑轮支座.SLDPRT | 217 KB |
| 97 | 滑轮装配体.SLDASM | 200 KB |
| 98 | 滑轮轴.SLDPRT | 292 KB |
| 99 | 电机.SLDPRT | 3.27 MB |
| 100 | 电机座.SLDPRT | 230 KB |
| 101 | 竖梁1.SLDPRT | 191 KB |
| 102 | 纵梁1.SLDPRT | 185 KB |
| 103 | 纵梁2.sldprt | 313 KB |
| 104 | 联轴器.sldprt | 1.27 MB |
| 105 | 装配图.pdf | 1.39 MB |
| 106 | 车轮.SLDPRT | 362 KB |
| 107 | 轮轴支架.SLDPRT | 248 KB |
| 108 | 载车板.SLDASM | 236 KB |
| 109 | 防坠器.SLDPRT | 236 KB |
| 110 | 防坠器支架.SLDPRT | 317 KB |
三层三列升降横移式立体车库三维SW+CAD
图纸ID：10215149
文件大小：47.24M
软件版本：
图纸格式：sldprt,sldasm,dwg,pdf
参数/编辑：可修改，包括参数
上传时间：2024-08-02
图纸介绍：
下载模型
采绿
作品: 136
粉丝: 0
文件列表
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
【三层三列升降横移式立体车库三维SW+CAD】相关作品
滚动更载更多~
提示
×
下载该图档需要消耗800金币！
确认下载
