机械设备 / 环保设备 / 基于PLC的板框式压滤机控制系统设计CAD+说明

基于PLC的板框式压滤机控制系统设计CAD+说明AutoCAD图档

图档名称为：基于PLC的板框式压滤机控制系统设计CAD+说明，属于机械设备，环保设备分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

3D视图

加入收藏

模型参数

模型ID：10212189

模型大小：1.57M

软件版本： AutoCAD 2010

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2024-07-31

图纸介绍：

下载模型

揽秋色

+ 关注

作品: 0

粉丝: 0

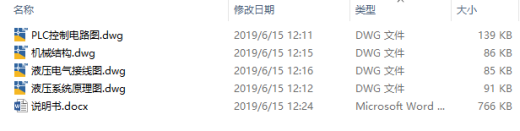

文件列表

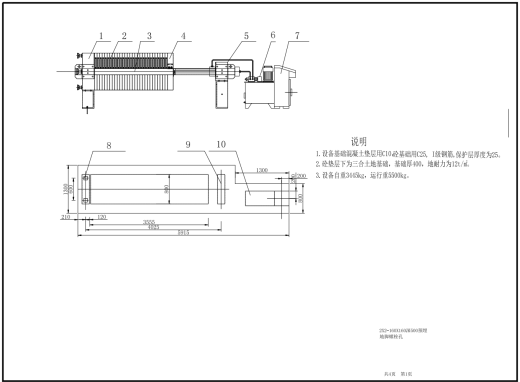

1. 00A-机械结构.png

104 KB

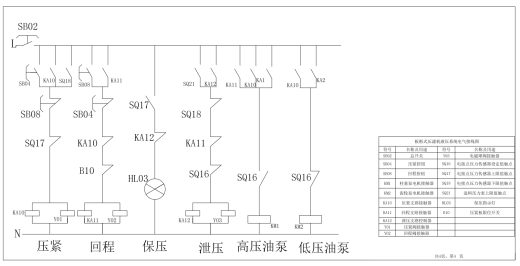

2. 0A-PLC控制电路图.png

132 KB

3. 0A-液压电气接线图.png

128 KB

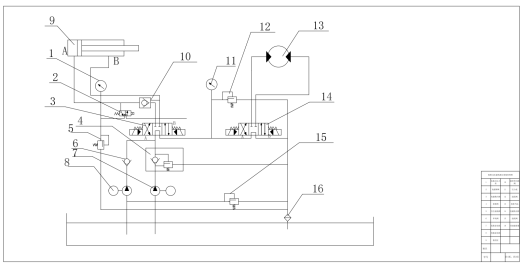

4. 0A-液压系统原理图.png

79.5 KB

5. 0微信截图_20230809165037.png

11.9 KB

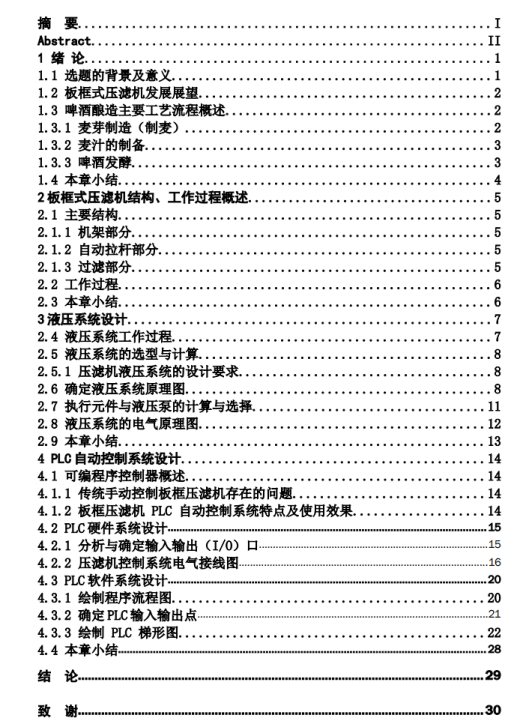

6. 0说明书目录.png

175 KB

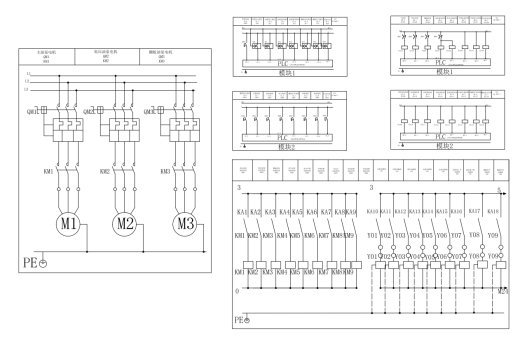

7. PLC控制电路图.dwg

138 KB

8. 机械结构.dwg

85 KB

9. 液压电气接线图.dwg

84.1 KB

10. 液压系统原理图.dwg

90 KB

11. 说明书.docx

765 KB
