KCSJ-06角板工艺及夹具设计+CAD+说明

KCSJ-06角板工艺及夹具设计+CAD+说明

KCSJ-06角板工艺及夹具设计+CAD+说明

KCSJ-06角板工艺及夹具设计+CAD+说明

KCSJ-06角板工艺及夹具设计+CAD+说明

KCSJ-06角板工艺及夹具设计+CAD+说明

KCSJ-06角板工艺及夹具设计+CAD+说明

KCSJ-06角板工艺及夹具设计+CAD+说明

KCSJ-06角板工艺及夹具设计+CAD+说明

KCSJ-06角板工艺及夹具设计+CAD+说明

KCSJ-06角板工艺及夹具设计+CAD+说明

KCSJ-06角板工艺及夹具设计+CAD+说明

KCSJ-06角板工艺及夹具设计+CAD+说明

KCSJ-06角板工艺及夹具设计+CAD+说明

加入收藏

KCSJ-06角板工艺及夹具设计+CAD+说明AutoCAD图档

模型ID：10212161

模型大小：14.34M

软件版本： AutoCAD 2007

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2024-07-31

图纸介绍：

下载模型

玉壶冰心

+ 关注

作品: 0

粉丝: 0

文件列表

1. 00装配图.png

217 KB

2. 0夹具体.png

150 KB

3. 0工艺过程卡.png

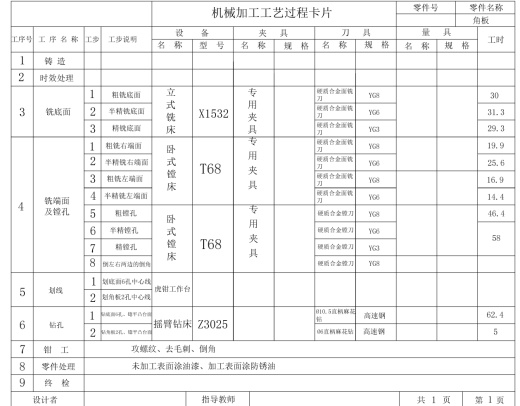

266 KB

4. 0说明书目录.png

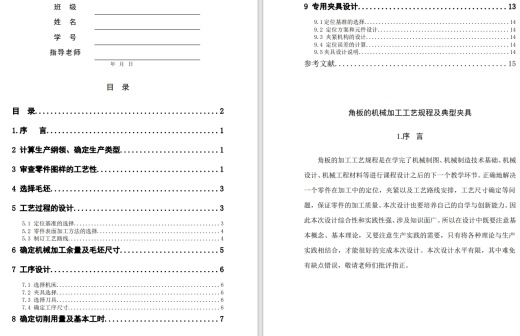

321 KB

5. 0钻孔工序卡.png

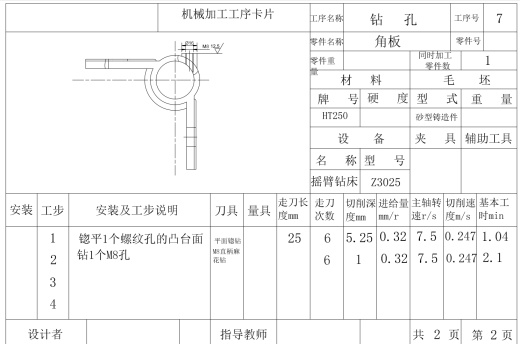

247 KB

6. 0零件图.png

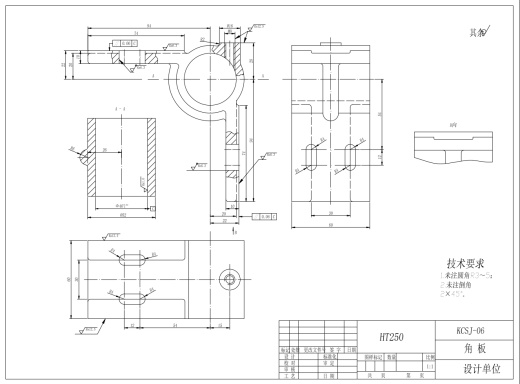

184 KB

7. 201410课程设计指导.doc

56.5 KB

8. 各个零件的工艺流程.doc

11.9 MB

9. 夹具体.dwg

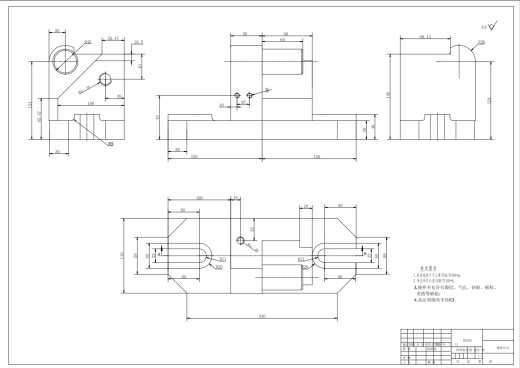

88.8 KB

10. 夹具装配图.dwg

108 KB

11. 对刀块.dwg

96.8 KB

12. 工序草图.dwg

338 KB

13. 工艺过程卡片.dwg

282 KB

14. 标准工序卡.doc

58.5 KB

15. 标准工艺卡.doc

42 KB

16. 毛坯图.dwg

310 KB

17. 说明书.doc

925 KB

18. 钻孔工序卡.dwg

48.7 KB

19. 铣底面工序卡.dwg

43.2 KB

20. 零件图.dwg

89.1 KB
