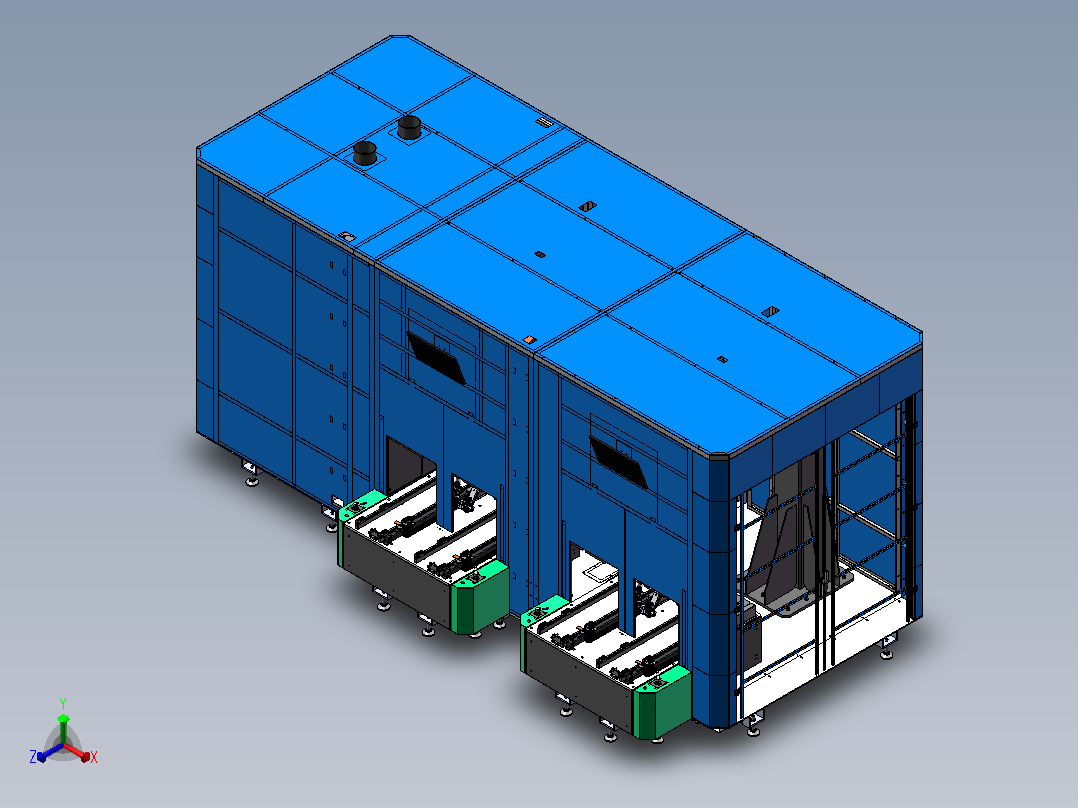

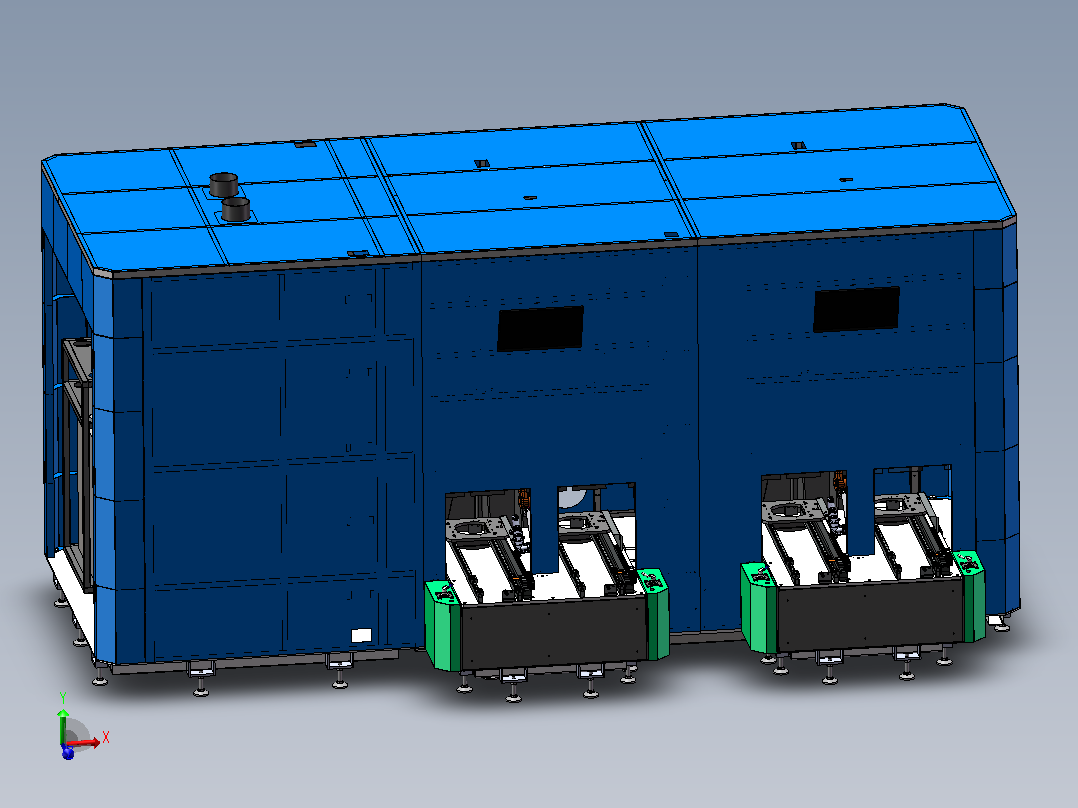

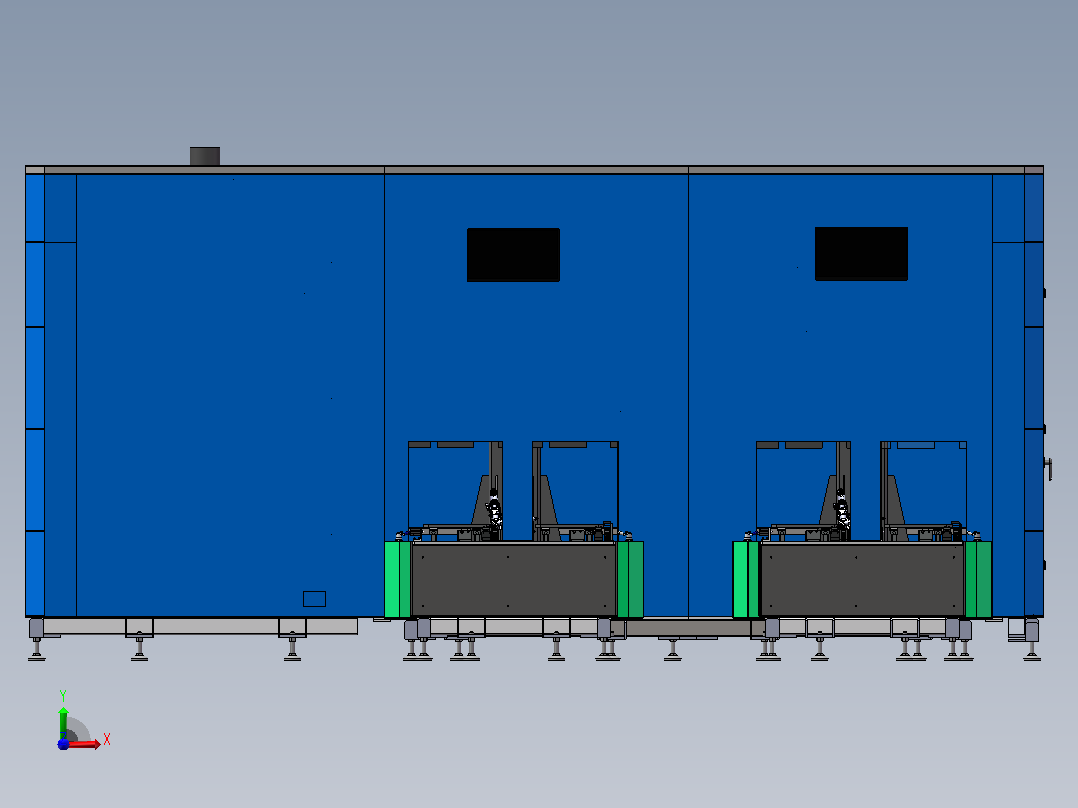

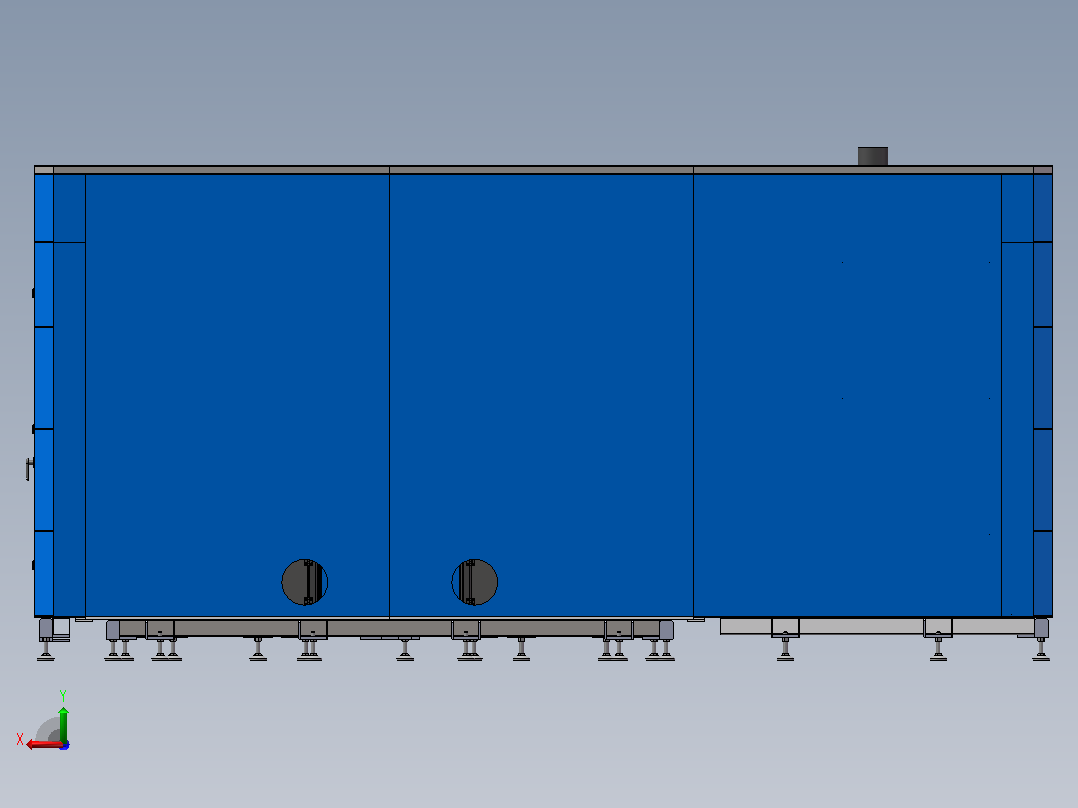

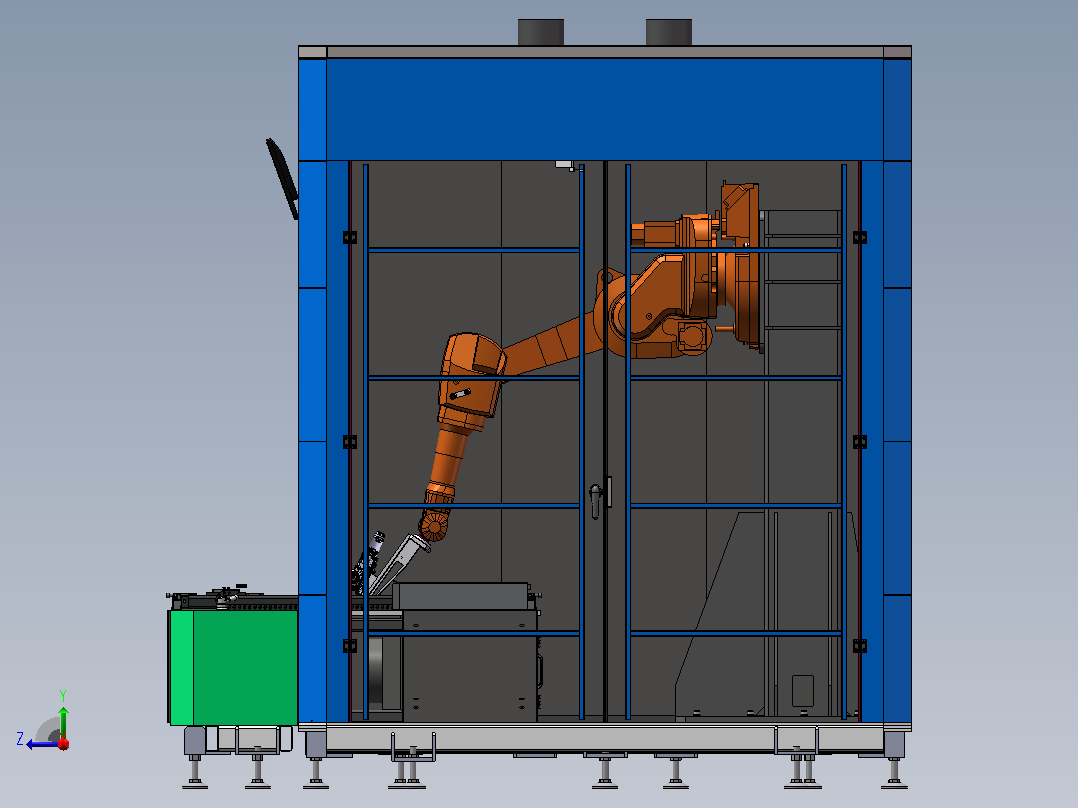

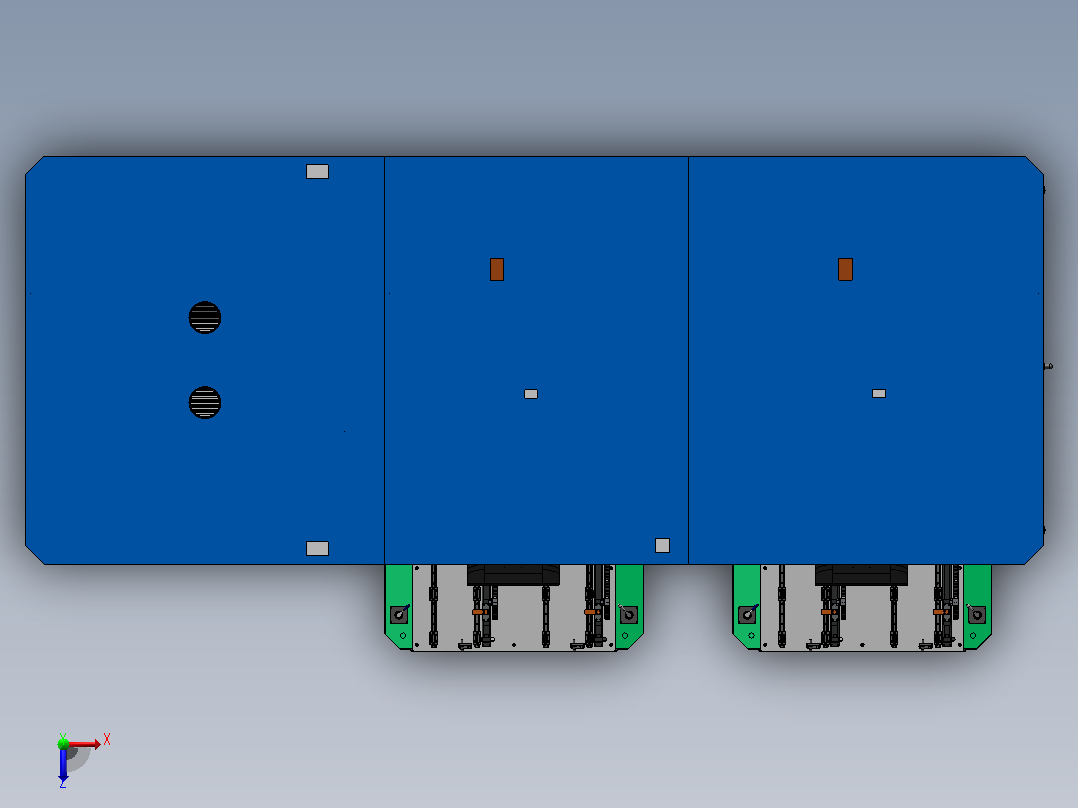

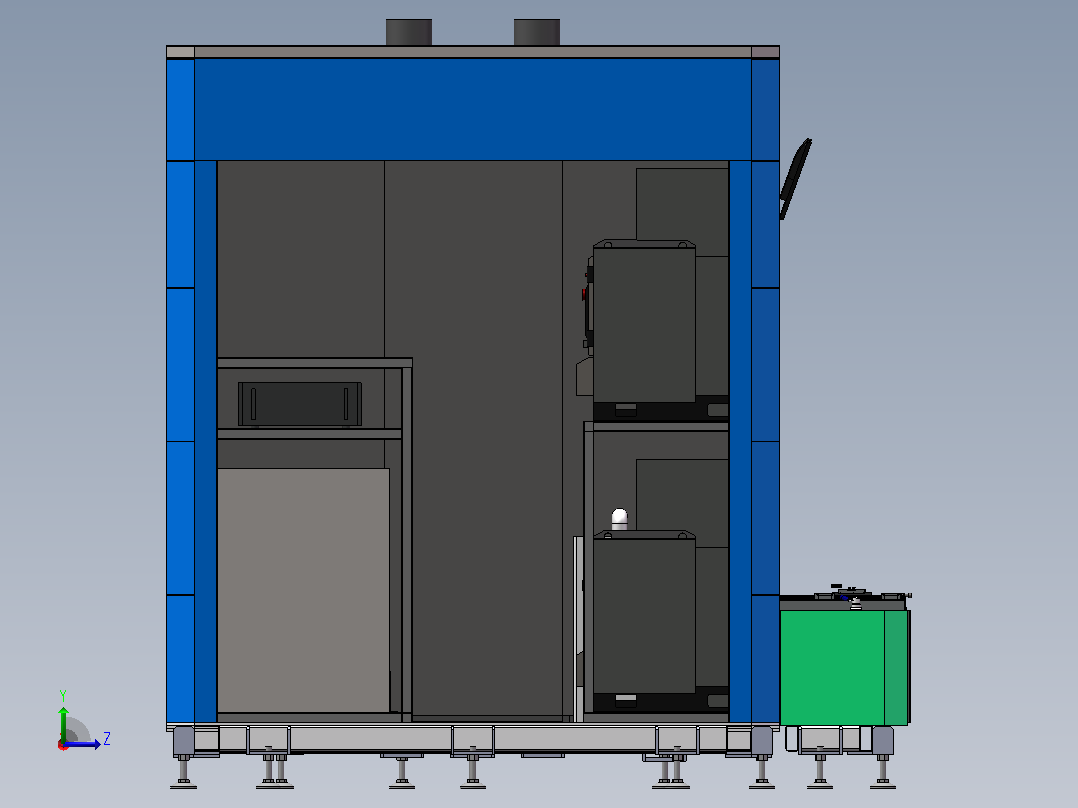

双工作台机器人激光切割工作房SolidWorks 三维模型
三维机械图纸名称为：双工作台机器人激光切割工作房，属于设备部件，工器具分类，软件为SolidWorks, 三维模型格式为sldprt,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10598679
模型大小：72.13M
软件版本： SolidWorks
模型格式：sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-09-25
图纸介绍：
下载模型
文件列表
1. 1.2107044-M200-010 光纤支架.SLDPRT
130 KB
2. 1.2207038-M200-004 连接板.SLDPRT
184 KB
3. 1.2207038-M200-005 法兰盘.SLDPRT
134 KB
4. 1.2207038-M200-006 测距传感器支架.SLDPRT
126 KB
5. 1.E13.D008排气扇.SLDPRT
405 KB
6. 1.M27.B044把手.sldprt
187 KB
7. 1.M27.K008 柜门磁吸.sldprt
41.6 KB
8. 1.M28.B025合页50-M6.sldasm
48 KB
9. 100-000 头盔工装.SLDASM
547 KB
10. 100-000 工作台.SLDASM
1.34 MB
11. 100-000 工作台支撑.SLDASM
466 KB
12. 100-000 工装.SLDASM
952 KB
13. 100-001 气缸固定板.SLDPRT
130 KB
14. 100-006 滑轨座.SLDPRT
195 KB
15. 100-007 气缸滑块.SLDPRT
128 KB
16. 100-008 下限位块.SLDPRT
117 KB
17. 100-009 定位头.SLDPRT
94 KB
18. 100-009 拖链接头.SLDPRT
150 KB
19. 100-010 桥连接件.SLDPRT
95.5 KB
20. 100-011 工作台面.SLDPRT
464 KB
21. 100-012 坦克链防尘罩.SLDPRT
158 KB
22. 100-013 底板一.SLDPRT
308 KB
23. 100-015 焊接工作台.SLDASM
200 KB
24. 100-016 抽风钣金.SLDASM
86.3 KB
25. 100-017 工作台侧开门.SLDPRT
311 KB
26. 100-018 工作台前钣金.SLDPRT
255 KB
27. 100-019 工作台侧钣金.SLDPRT
170 KB
28. 100-020 工作台侧钣金.SLDPRT
170 KB
29. 100-021 废料箱.SLDPRT
337 KB
30. 1500W_X2_6FC051495668_X0_.sldprt
45.3 KB
31. 180-013 滑块连接板.SLDPRT
158 KB
32. 1型六角螺母C级 M12,SUS201，8.8级.sldprt
35.3 KB
33. 200-000 切割头组件.SLDASM
4.19 MB
34. 200-000机器人组件.SLDASM
4.83 MB
35. 200-001 光纤固定支架.SLDPRT
146 KB
36. 200-001 切割头安装板.SLDPRT
143 KB
37. 200-001 机器人立柱.SLDASM
119 KB
38. 200-001 连接板.SLDPRT
170 KB
39. 200-002 切割头加强筋.SLDPRT
146 KB
40. 200-002 盖板.SLDPRT
80.6 KB
41. 200-002 立柱.SLDPRT
120 KB
42. 200-003 垫块.SLDPRT
86.8 KB
43. 200-003 机器人安装板.SLDPRT
76.6 KB
44. 200-004 筋.SLDPRT
57.6 KB
45. 200-005 筋.SLDPRT
57.3 KB
46. 200-006 筋.SLDPRT
54.4 KB
47. 200-007 筋.SLDPRT
50.6 KB
48. 200-009 立柱底板.SLDPRT
83.3 KB
49. 200-013 连接法兰.SLDPRT
157 KB
50. 300-000 大底板.SLDASM
444 KB
51. 300-001 中段焊接组件.SLDASM
278 KB
52. 300-002 底座中段焊接框架.SLDPRT
401 KB
53. 300-003 中段底板右.SLDPRT
321 KB
54. 300-004 中段底板左.SLDPRT
312 KB
55. 300-005 固定支架.SLDPRT
152 KB
56. 300-006 固定板.SLDPRT
95.4 KB
57. 300-007 左段焊接组件.SLDASM
123 KB
58. 300-007 脚杯架.SLDPRT
131 KB
59. 300-008 左段焊接框架.SLDPRT
212 KB
60. 300-009 左段底板.SLDPRT
130 KB
61. 300-010 右段焊接组件.SLDASM
83.3 KB
62. 300-011 右段焊接板.SLDPRT
135 KB
63. 300-012 垫板.SLDPRT
79.1 KB
64. 300-013 工作台底座焊接组件.SLDASM
105 KB
65. 300-014 工作台底座框架.SLDPRT
274 KB
66. 300-015 盖板.SLDPRT
87.8 KB
67. 400-000 切割房右段.SLDASM
485 KB
68. 400-000 升降装置.SLDASM
207 KB
69. 400-000 激光防护房.SLDASM
2.29 MB
70. 400-000 激光防护房_左段.SLDASM
165 KB
71. 400-001 切割房焊接柱-左.SLDASM
115 KB
72. 400-002 外封板.SLDPRT
168 KB
73. 400-003 连接板.SLDPRT
110 KB
74. 400-004 连接板.SLDPRT
97.9 KB
75. 400-005 连接板.SLDPRT
70.3 KB
76. 400-006 切割房焊接柱-右.SLDASM
113 KB
77. 400-007 连接板.SLDPRT
172 KB
78. 400-008 切割房横拉焊接.SLDASM
109 KB
79. 400-009 外封板.SLDPRT
124 KB
80. 400-010 连接板.SLDPRT
158 KB
81. 400-011 连接板.SLDPRT
116 KB
82. 400-012 连接板.SLDPRT
62.4 KB
83. 400-013 对开门组件.SLDASM
370 KB
84. 400-014 左门焊接组件.SLDASM
131 KB
85. 400-015 左门板.SLDPRT
218 KB
86. 400-016 门加强杆.SLDPRT
65.6 KB
87. 400-017 门加强杆.SLDPRT
65.9 KB
88. 400-018 右门焊接组件.SLDASM
150 KB
89. 400-019 右门板.SLDPRT
209 KB
90. 400-020 锁槽.SLDPRT
143 KB
91. 400-021 切割房焊接柱-左.SLDASM
82 KB
92. 400-022 外封板.SLDPRT
128 KB
93. 400-023 切割房焊接柱.SLDASM
90.6 KB
94. 400-024 连接板.SLDPRT
128 KB
95. 400-025 中间焊接框架.SLDASM
372 KB
96. 400-026 支撑板.SLDPRT
131 KB
97. 400-027支撑板.SLDPRT
127 KB
98. 400-028 支撑板.SLDPRT
156 KB
99. 400-029 支撑板.SLDPRT
132 KB
100. 400-030 支撑板.SLDPRT
84.7 KB
101. 400-031 支撑板.SLDPRT
72.9 KB
102. 400-032 支撑板.SLDPRT
74.2 KB
103. 400-033 支撑板.SLDPRT
71.8 KB
104. 400-034 外封板.SLDPRT
65.1 KB
105. 400-035 支撑杆.SLDPRT
91.5 KB
106. 400-036 外封板.SLDPRT
73.5 KB
107. 400-037 线槽支架.SLDPRT
64.8 KB
108. 400-038 横撑杆.SLDPRT
120 KB
109. 400-039 立柱.SLDPRT
125 KB
110. 400-040 支撑板.SLDPRT
78.2 KB
111. 400-041 支撑板.SLDPRT
86.3 KB
112. 400-042 推拉门横框.SLDPRT
113 KB
113. 400-043 横撑杆.SLDPRT
98.2 KB
114. 400-044 横撑杆.SLDPRT
97.6 KB
115. 400-045 横撑杆.SLDPRT
105 KB
116. 400-046 防护房中段_左.SLDASM
445 KB
117. 400-047 立柱.SLDPRT
203 KB
118. 400-048 底部横杆.SLDPRT
114 KB
119. 400-049 横拉杆.SLDPRT
193 KB
120. 400-050 中段左前封板.SLDPRT
325 KB
121. 400-051 中段左后封板.SLDPRT
75.2 KB
122. 400-052 支架.SLDPRT
104 KB
123. 400-053 横撑杆.SLDPRT
90.6 KB
124. 400-054 横撑杆.SLDPRT
86.5 KB
125. 400-055 横撑杆.SLDPRT
91 KB
126. 400-056 支架底板.SLDPRT
82.7 KB
127. 400-057 气缸支架块.SLDPRT
87.4 KB
128. 400-058 横撑杆.SLDPRT
166 KB
129. 400-059 显示器支架固定板.SLDPRT
162 KB
130. 400-060 立撑杆.SLDPRT
141 KB
131. 400-061 横撑杆.SLDPRT
97.6 KB
132. 400-062 横撑杆.SLDPRT
105 KB
133. 400-063 支撑板.SLDPRT
79.3 KB
134. 400-064 支撑板.SLDPRT
84.2 KB
135. 400-065 立撑杆.SLDPRT
109 KB
136. 400-066 立撑杆.SLDPRT
83.7 KB
137. 400-067 立撑杆.SLDPRT
110 KB
138. 400-068 底部横杆.SLDPRT
105 KB
139. 400-069 底部横杆.SLDPRT
102 KB
140. 400-070 光轴.SLDPRT
58.1 KB
141. 400-071 亚克力板.SLDPRT
144 KB
142. 400-072 连接片.SLDPRT
144 KB
143. 400-073 连接片.SLDPRT
146 KB
144. 400-074 支撑座支架.SLDPRT
106 KB
145. 400-075 气缸防护罩_左.SLDPRT
348 KB
146. 400-076 防护房中段_右.SLDASM
409 KB
147. 400-077 立柱.SLDPRT
205 KB
148. 400-078 中段右后封板.SLDPRT
75.2 KB
149. 400-079 中段右前封板.SLDPRT
308 KB
150. 400-080 底部横杆.SLDPRT
105 KB
151. 400-081 底部横杆.SLDPRT
103 KB
152. 400-082 气缸防护罩_右.SLDPRT
342 KB
153. 400-083 顶部焊接组件.SLDASM
156 KB
154. 400-084 顶板.SLDPRT
102 KB
155. 400-085 连接板.SLDPRT
140 KB
156. 400-086 支撑板.SLDPRT
129 KB
157. 400-087 支撑板.SLDPRT
131 KB
158. 400-088 支撑板.SLDPRT
119 KB
159. 400-089 支撑板.SLDPRT
127 KB
160. 400-090 支撑板.SLDPRT
138 KB
161. 400-091 支撑板.SLDPRT
112 KB
162. 400-092 支撑板.SLDPRT
79.2 KB
163. 400-093 顶板焊接组件.SLDASM
119 KB
164. 400-094 支撑板.SLDPRT
154 KB
165. 400-095 顶板.SLDPRT
117 KB
166. 400-096 支撑板.SLDPRT
108 KB
167. 400-097 支撑板.SLDPRT
136 KB
168. 400-098 顶板焊接组件.SLDASM
137 KB
169. 400-099 顶板.SLDPRT
118 KB
170. 400-100 支撑板.SLDPRT
172 KB
171. 400-101 支撑板.SLDPRT
153 KB
172. 400-102 垫板.SLDPRT
68.8 KB
173. 400-103 垫板.SLDPRT
67.7 KB
174. 400-104 垫板.SLDPRT
67.1 KB
175. 400-105 垫板.SLDPRT
69.4 KB
176. 400-106 垫板.SLDPRT
69 KB
177. 400-107 按钮安装盒_左.SLDPRT
217 KB
178. 400-108 支撑架.SLDPRT
228 KB
179. 400-109 支撑板.SLDPRT
97.9 KB
180. 400-110 冷水机固定板.SLDPRT
111 KB
181. 400-110 镜向按钮安装盒_左.SLDPRT
163 KB
182. 400-111 电器架.SLDPRT
807 KB
183. 400-112 控制柜架.SLDPRT
501 KB
184. 400-113 推拉门.SLDASM
78.1 KB
185. 400-121 固定架_下.SLDPRT
128 KB
186. 400-122 固定架_上.SLDPRT
96.9 KB
187. 400-130 支撑座支架.SLDPRT
214 KB
188. 400-131 支撑座支架.SLDPRT
82.1 KB
189. 400-132 光轴.SLDPRT
61.2 KB
190. 45度可调全反座部装(1)(1)_1.sldprt
716 KB
191. 50-M6 _.sldprt
35.4 KB
192. 500-000 其他辅助件.SLDASM
241 KB
193. CZQ.F04-04-00M准直镜调整部装M_1.sldprt
1.86 MB
194. CZQ.F04-06-00B QBH连接组件部装B_1.sldprt
699 KB
195. Control-Module_IRC5_rev0.sldprt
797 KB
196. D4V-8108Z-N.SLDPRT
101 KB
197. F-M8X125F.SLDPRT
145 KB
198. F-MI20LB_20_.SLDPRT
91.3 KB
199. F04直角切割头（聚焦部装）(1)_1.sldprt
2.91 MB
200. GB 50 x 50 x 3——1094.SLDPRT
78.1 KB
201. GB 50 x 50 x 3——1335.SLDPRT
74.2 KB
202. GB 50 x 50 x 3——307.SLDPRT
89.8 KB
203. GB 50 x 50 x 3——407.SLDPRT
87 KB
204. GB 50 x 50 x 3——435.SLDPRT
85.9 KB
205. GB╱T 119.1-2000[圆柱销(不淬硬钢和奥氏体不锈钢)4×30].sldprt
72.5 KB
206. GB╱T 13681-1992[焊接六角螺母M6].sldprt
141 KB
207. GB╱T 13681-1992[焊接六角螺母M8].sldprt
137 KB
208. HGE-30.sldprt
51.6 KB
209. HGH20CA2R1420Z0C E=20-20——上银.SLDASM
145 KB
210. HGH20_3_AF0.sldprt
78.6 KB
211. HGR20.SLDPRT
225 KB
212. HI_VBD01-F20-R28-N40-001_1.sldprt
49.2 KB
213. HI_VED01-F20-001_1_1.sldprt
54.1 KB
214. HI_VED01-F20-002_1_1.sldprt
57 KB
215. IRB1600_X-145_m2004_rev0_01-1.SLDPRT
193 KB
216. IRB1600_X-145_m2004_rev0_01-2.SLDPRT
452 KB
217. IRB1600_X-145_m2004_rev0_01-3.SLDPRT
188 KB
218. IRB1600_X-145_m2004_rev0_01-4.SLDPRT
583 KB
219. IRB1600_X-145_m2004_rev0_01-5.SLDPRT
476 KB
220. IRB1600_X-145_m2004_rev0_01-6.SLDPRT
111 KB
221. IRB1600_X-145_m2004_rev0_01-7.SLDPRT
95.9 KB
222. M6X16组件(SUS201).SLDASM
101 KB
223. MI20x600SU_0_+_DMSG-2_.sldasm
145 KB
224. MS308.SLDPRT
325 KB
225. OSP-P-32-200-1100(带磁性)——派克气动.SLDPRT
210 KB
226. SDA32x15S_0_+__.SLDASM
167 KB
227. SDA32x20S_0_+__.SLDASM
142 KB
228. VBD01-F20-R28-N40——怡合达.sldasm
143 KB
229. X0-8mm.sldprt
75.5 KB
230. X2-08mm.sldprt
82.2 KB
231. X2-8mm.sldprt
33.8 KB
232. X2_680-8mm.sldprt
109 KB
233. X2_73B.sldprt
46.7 KB
234. _BOLT4-10.sldprt
87.1 KB
235. _CS1-M-S20-().sldprt
59.1 KB
236. _LH-RRING-C-INT-S-15.sldprt
78.6 KB
237. _LHBB8-1_b.sldprt
112 KB
238. _LMU-N8.sldprt
136 KB
239. _MI 20x600-U_c.sldprt
55.1 KB
240. _MI 20x600_r.sldprt
46.5 KB
241. _MI20-M22x1.5 - Nut.sldprt
48.1 KB
242. _MI20-M8x1.25 - Nut.sldprt
51.1 KB
243. _SDAS-32x1515_b.sldprt
88 KB
244. _SDAS-32x1515_r.sldprt
29.6 KB
245. _SDAS-32x2020_b.sldprt
90.1 KB
246. _SDAS-32x2020_r.sldprt
31.1 KB
247. _SHAT8_b.sldprt
80.1 KB
248. _X2_63.SLDPRT
80.2 KB
249. _X2_9.SLDPRT
85.3 KB
250. _X2_X03.SLDPRT
79.3 KB
251. _X2__3.SLDPRT
79.8 KB
252. _X9_3.SLDPRT
203 KB
253. 上料工位方钢架子.sldasm
125 KB
254. 二次定位组件.SLDASM
251 KB
255. 内六角圆柱头螺钉 M12×60,SUS201.sldprt
36.9 KB
256. 内六角圆柱头螺钉(8.8级发黑) M16×60.SLDPRT
119 KB
257. 内六角圆柱头螺钉(SUS201) M5×20.SLDPRT
117 KB
258. 内六角圆柱头螺钉(SUS201) M6×16_1.sldprt
103 KB
259. 内六角圆柱头螺钉(SUS201) M6×20.SLDPRT
119 KB
260. 内六角圆柱头螺钉(SUS201) M6×20_1.sldprt
31 KB
261. 内六角圆柱头螺钉(SUS201) M6×25.SLDPRT
99 KB
262. 内六角圆柱头螺钉(SUS201) M8×12.SLDPRT
101 KB
263. 内六角圆柱头螺钉64Mn发黑-M16×60弹平垫.SLDASM
107 KB
264. 内六角圆柱头螺钉M6×16,SUS201,A2-70.SLDPRT
117 KB
265. 内六角圆柱头螺钉M6×25,SUS201.SLDPRT
149 KB
266. 内六角圆柱头螺钉M6×25弹平垫(SUS201).SLDASM
114 KB
267. 内六角圆柱头螺钉SUS201-M8×12弹平垫.SLDASM
114 KB
268. 冷水机.SLDPRT
293 KB
269. 单工位可活动模组.sldasm
347 KB
270. 启动盒组件_左.SLDASM
212 KB
271. 固定片.SLDPRT
92.7 KB
272. 圆柱销 φ6×20.SLDPRT
73.8 KB
273. 圆柱销[CPLB-4-30].SLDPRT
70.2 KB
274. 定位工装&挡光板装配体.SLDASM
162 KB
275. 导向轴支座SHAT8——MISUMI.SLDASM
83.7 KB
276. 导柱加固板.SLDPRT
91.9 KB
277. 干燥机.SLDPRT
92.3 KB
278. 平垫圈 C级GBT95-2002,6×1.6,SUS201,A2-70.SLDPRT
77.3 KB
279. 平垫圈(SUS201) 8×1.6.SLDPRT
81.4 KB
280. 平垫圈(发黑) 16×3.SLDPRT
80.6 KB
281. 弹垫GB T93-1987标准型弹性垫圈6×1．6,SUS201 A2-70.SLDPRT
68.3 KB
282. 弹簧垫圈(65Mn发黑) 16×4.1.SLDPRT
88.4 KB
283. 弹簧垫圈(SUS201) 6×1.6_1.sldprt
67.2 KB
284. 弹簧垫圈(SUS201) 8×2.1.SLDPRT
90.2 KB
285. 手阀 4HV21006.sldprt
221 KB
286. 按钮盒焊接组件_左.SLDASM
140 KB
287. 控制柜组件.SLDASM
396 KB
288. 显示器.sldprt
270 KB
289. 机器人1600.SLDASM
561 KB
290. 标准长度QBH部装(1)_1.sldprt
556 KB
291. 气缸动力组件.SLDASM
214 KB
292. 气缸固定架.SLDASM
95.5 KB
293. 测距传感器.SLDPRT
70.6 KB
294. 测距组件.SLDASM
96.2 KB
295. 激光切割双机器人工作站.SLDASM
8.17 MB
296. 焊接组件右.SLDASM
64.7 KB
297. 焊接组件左.SLDASM
67.2 KB
298. 直线轴承固定座LHBB8——MISUMI.SLDASM
144 KB
299. 缓冲限位组件.SLDASM
148 KB
300. 脚杯M24×130.SLDPRT
103 KB
301. 自粘密封条.SLDPRT
67.7 KB
302. 锌合金合页 HGE[HGE-30].sldasm
101 KB
303. 镜向1.2211006-M400-108.SLDPRT
142 KB
304. 镜向1.2211006-M400-109.SLDPRT
55.8 KB
305. 镜向GB╱T 13681-1992[焊接六角螺母M6].sldprt
65.5 KB
306. 镜向启动盒组件_左.SLDASM
216 KB
307. 镜向手阀 4HV21006.sldprt
135 KB
308. 镜向按钮盒焊接组件_左.SLDASM
146 KB
309. 门1.SLDASM
237 KB
310. 防尘密封条.SLDPRT
73.7 KB
311. 防护房中段组件_右.SLDASM
745 KB
312. 防护房中段组件_左.SLDASM
761 KB
【双工作台机器人激光切割工作房】相关作品
下载提示
×
微信扫码登录
手机登录
