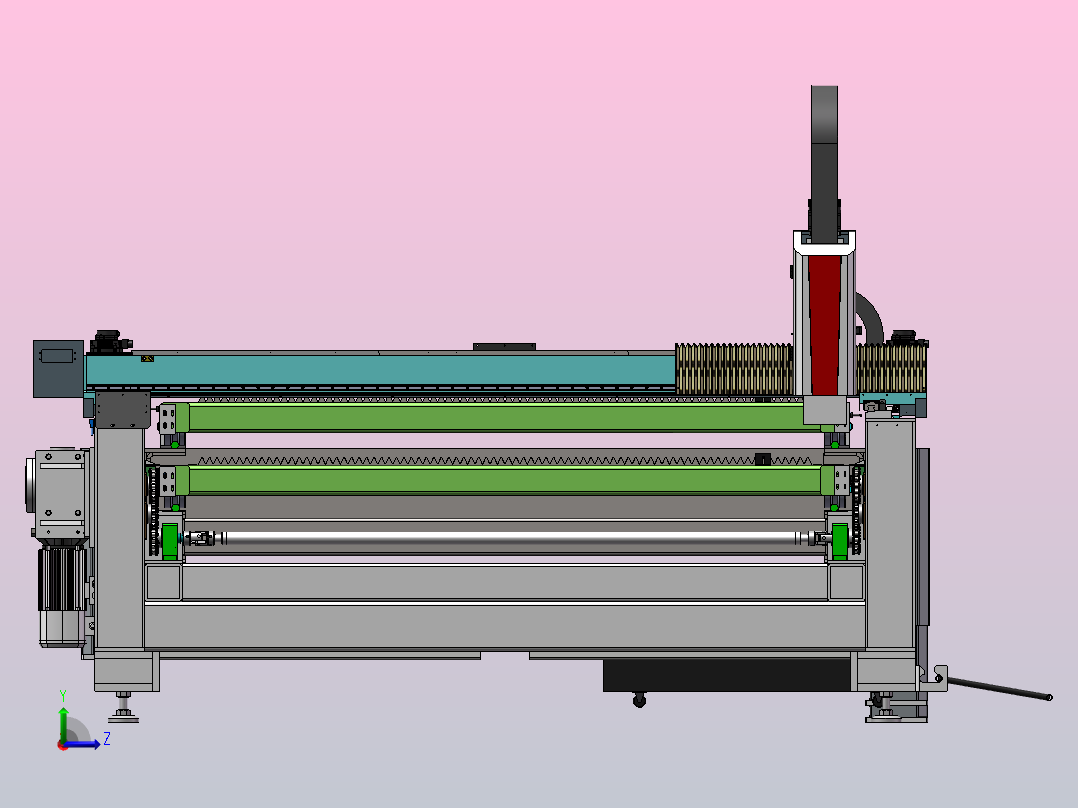

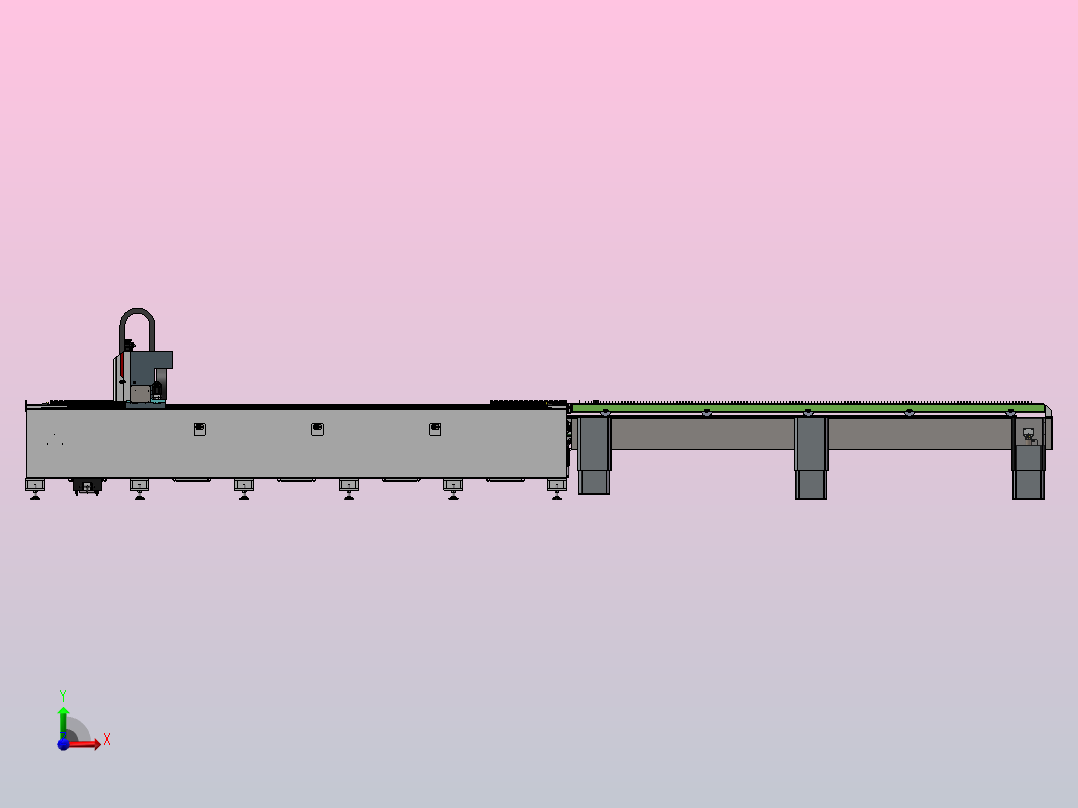

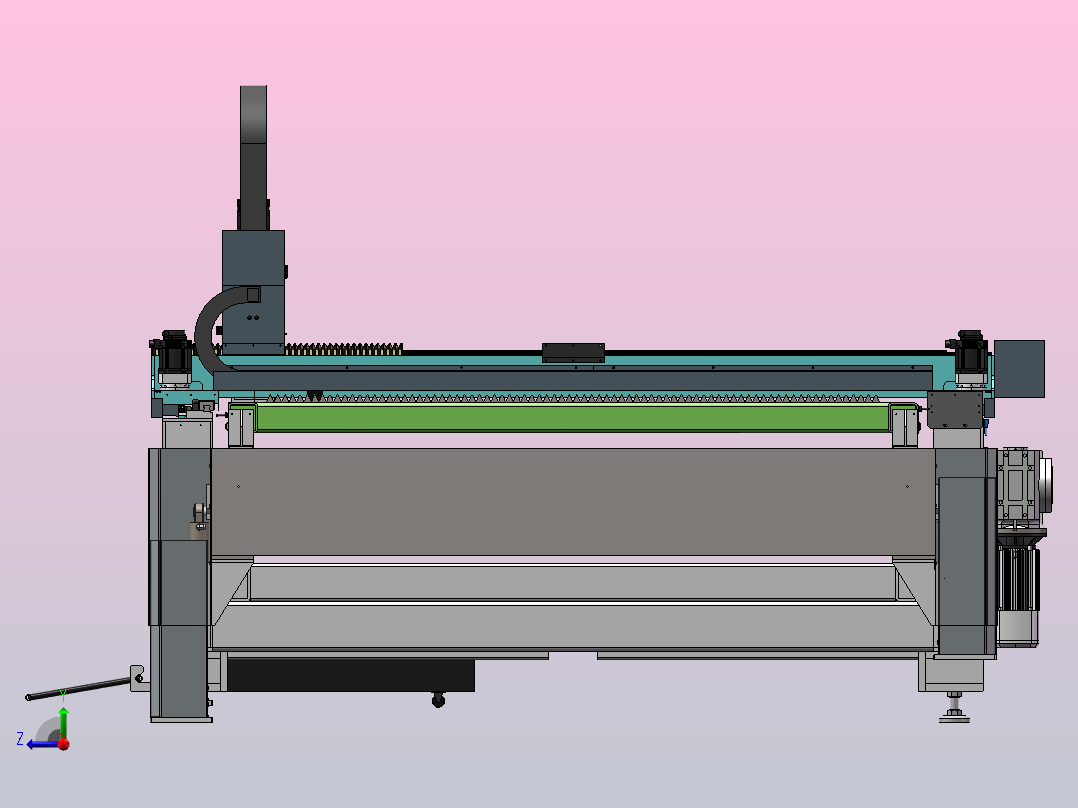

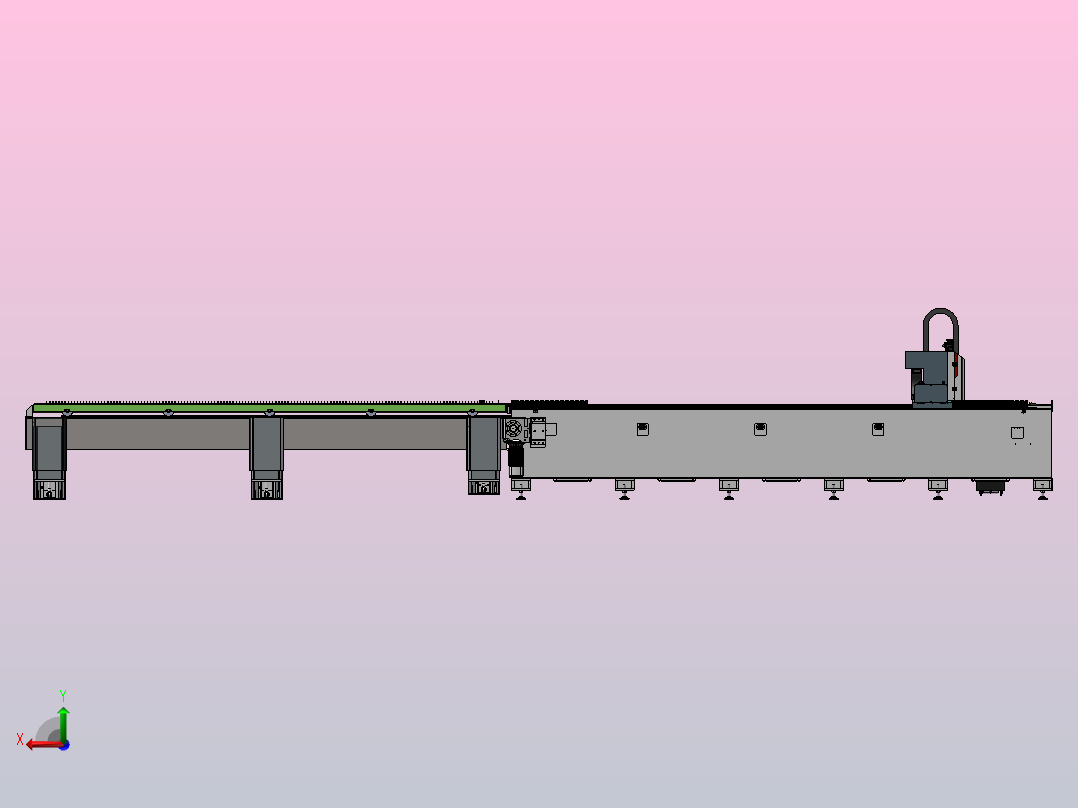

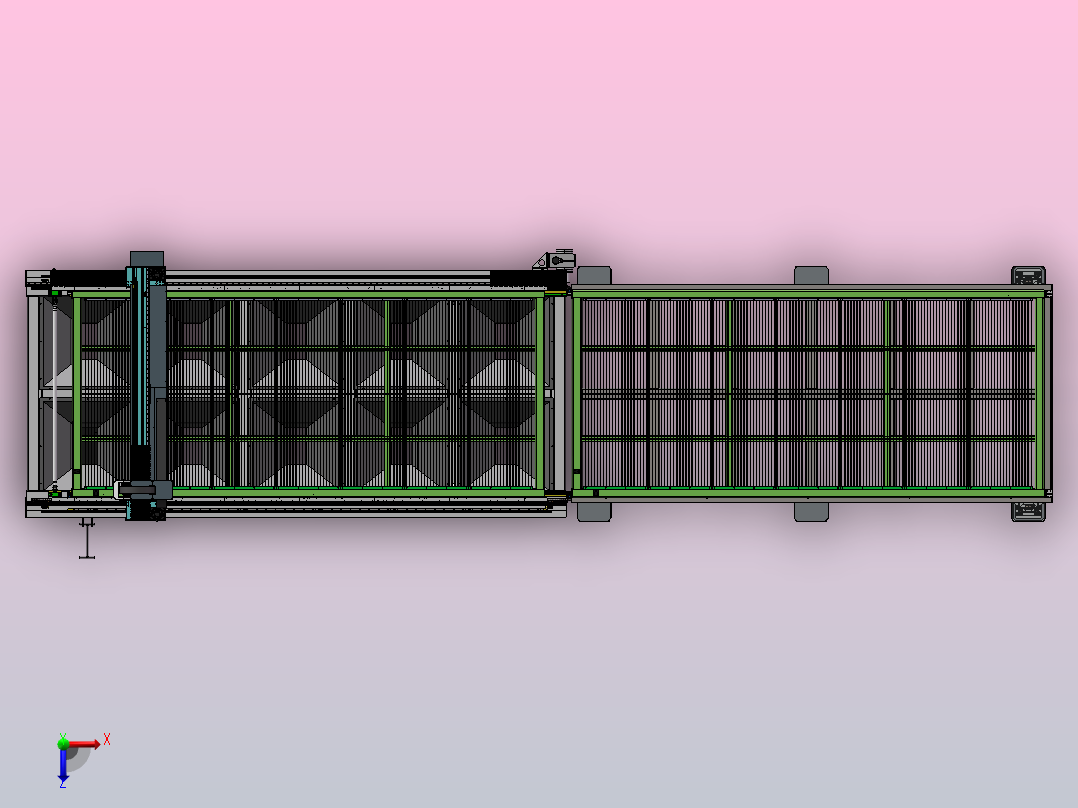

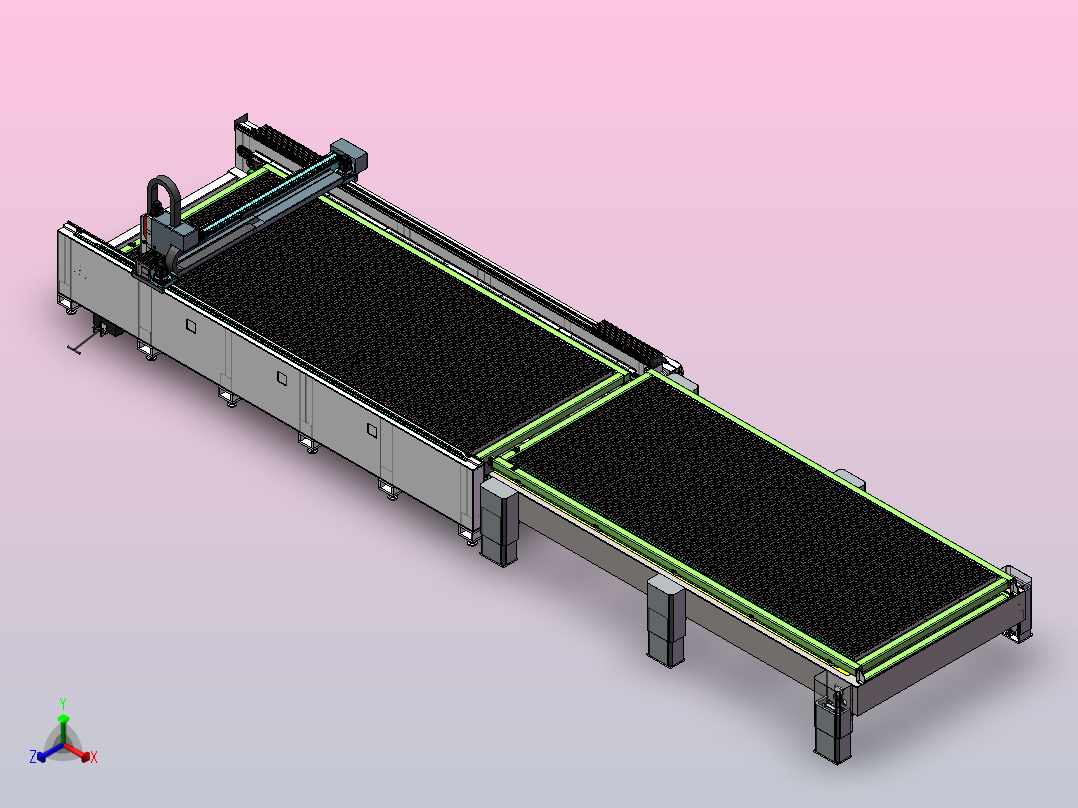

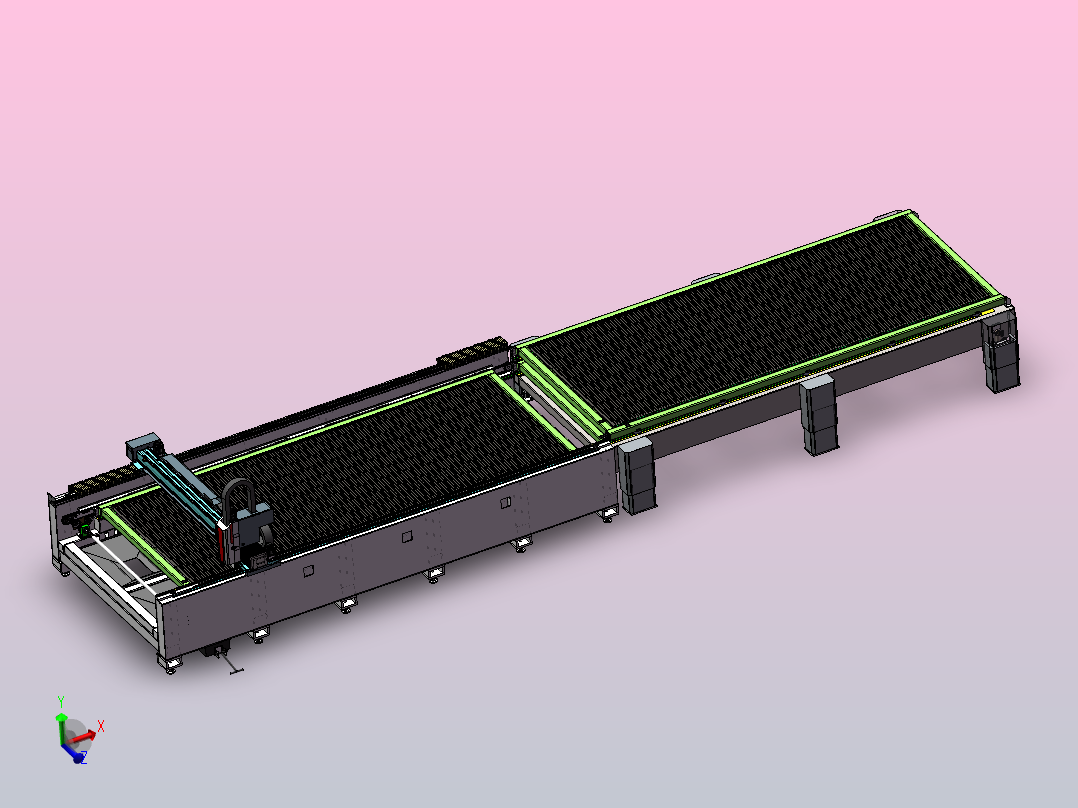

6米双平台激光切割机SolidWorks,stp 三维模型
三维机械图纸名称为：6米双平台激光切割机，属于机械设备，机加工设备分类，软件为SolidWorks,stp, 三维模型格式为sldprt,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10428549
模型大小：130.76M
软件版本： SolidWorks,stp
模型格式：sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-04-25
图纸介绍：
