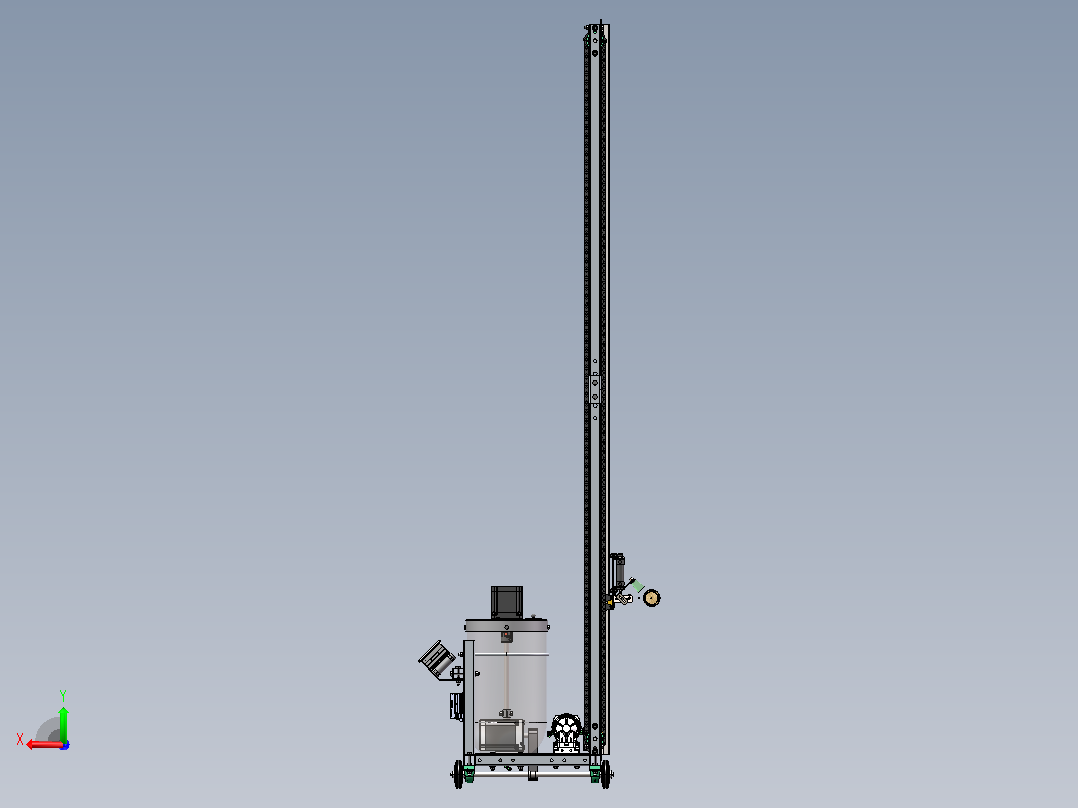

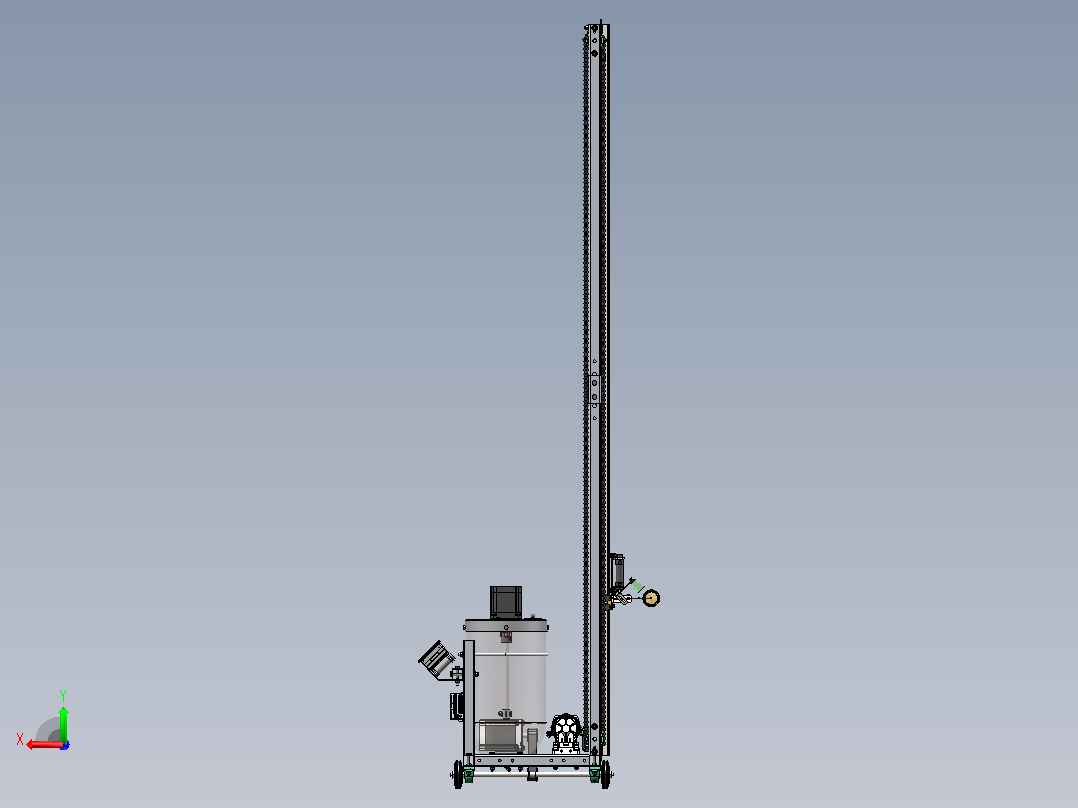

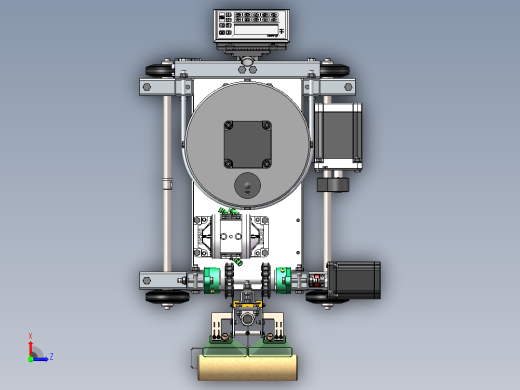

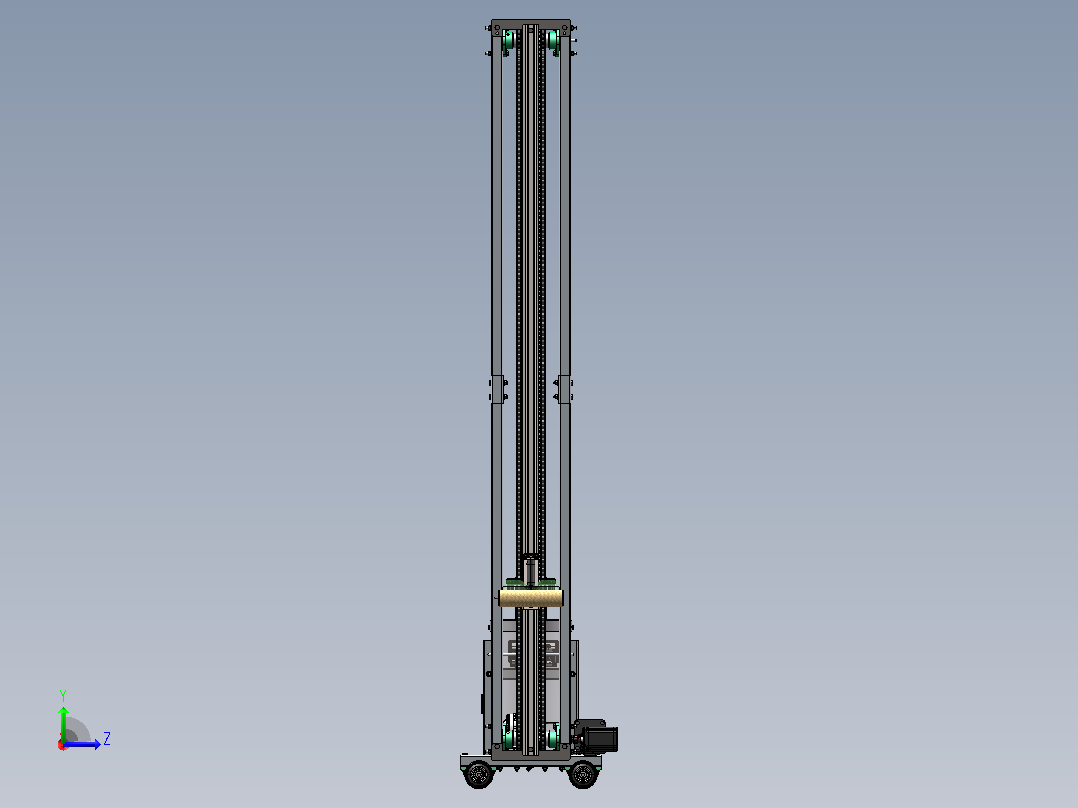

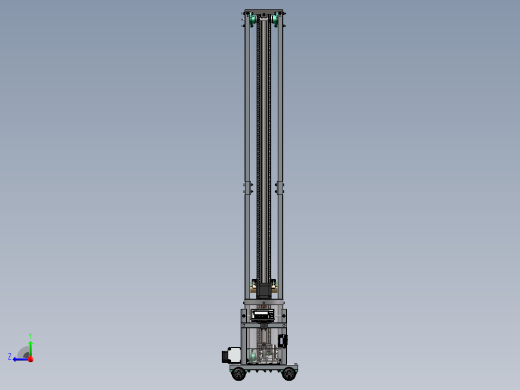

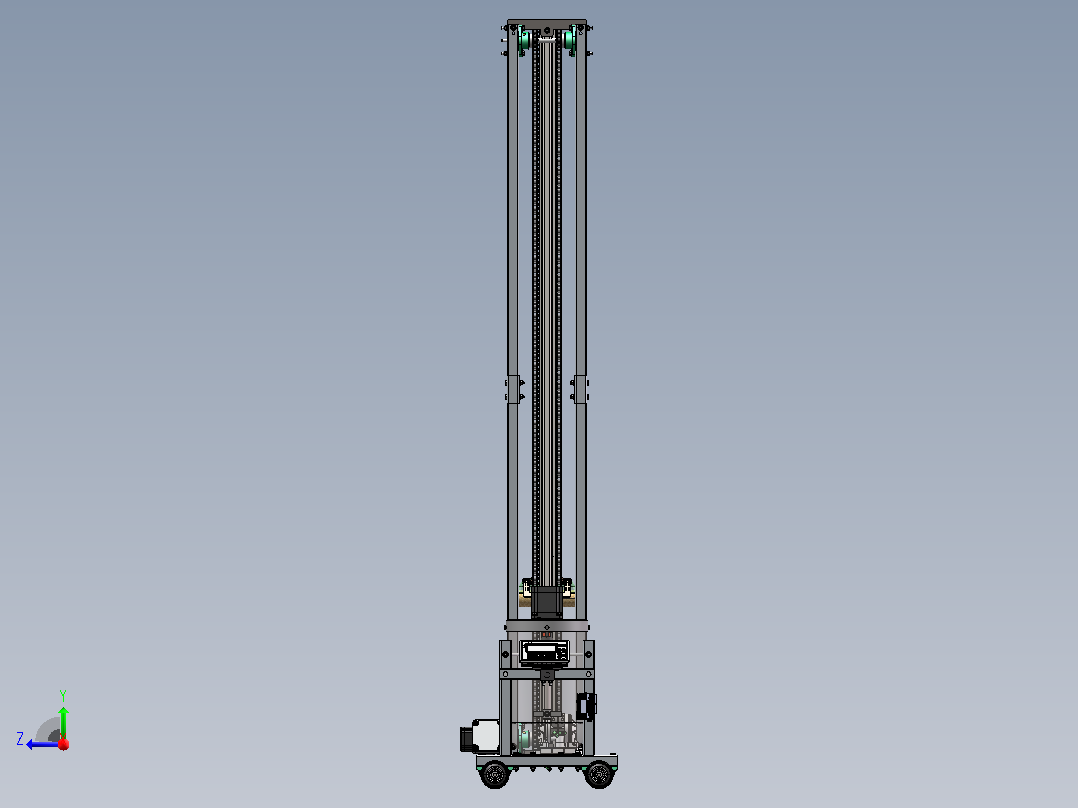

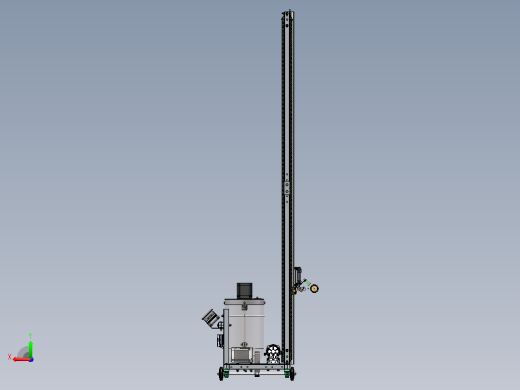

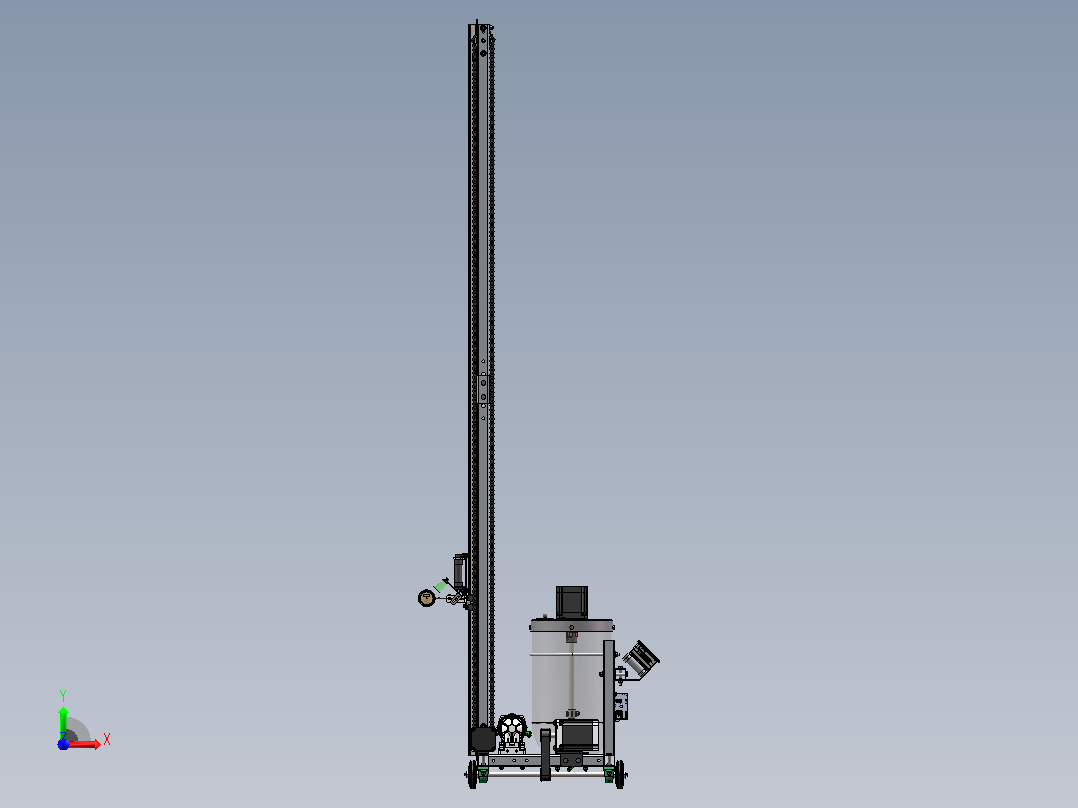

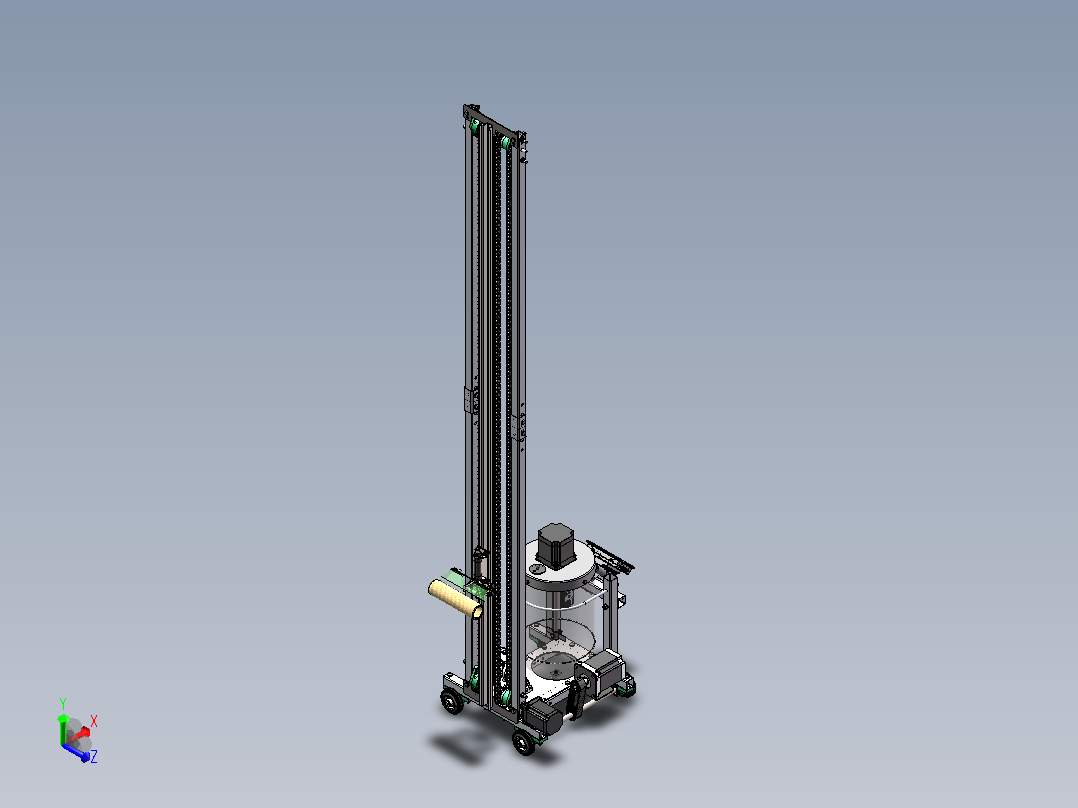

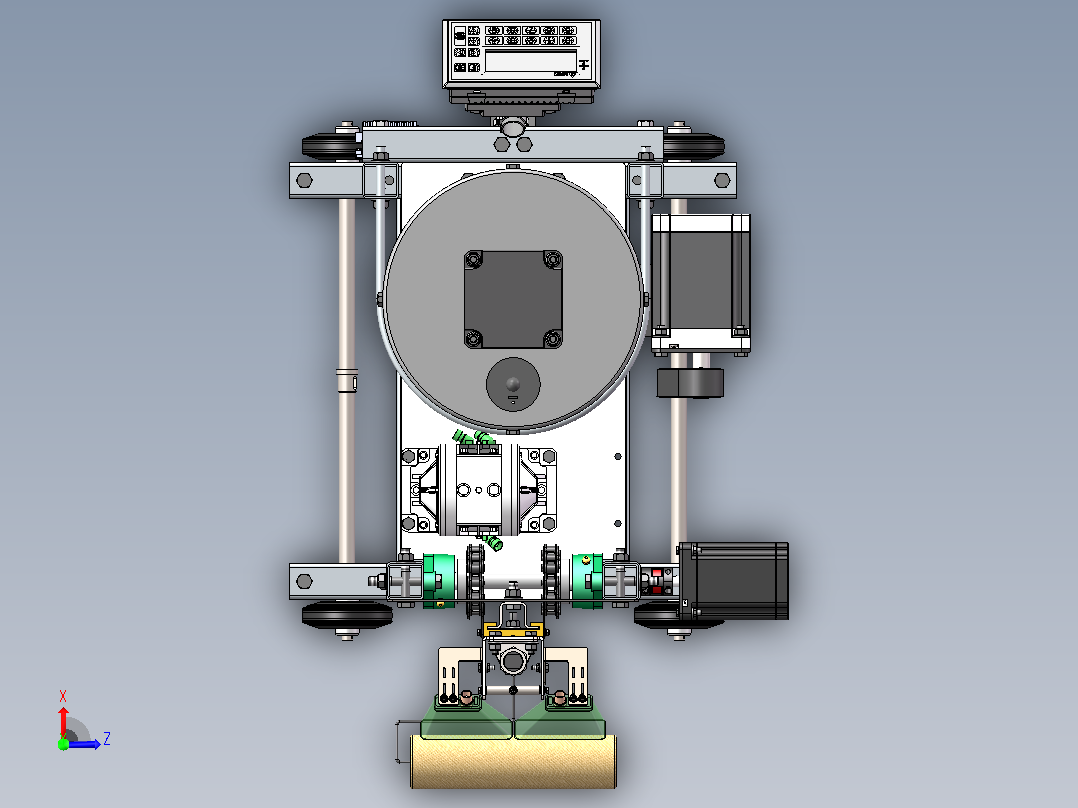

自动粉刷机SWSolidWorks 三维模型
三维机械图纸名称为：自动粉刷机SW，属于机械设备，非标机械分类，软件为SolidWorks, 三维模型格式为sldasm,sldprt，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10558281
模型大小：100.17M
软件版本： SolidWorks
模型格式：sldasm,sldprt
是否可编辑：可修改，包括参数
上传时间：2026-08-18
图纸介绍：
下载模型
文件列表
1. 0. 油漆自动粉刷机总装.SLDASM
22.1 MB
2. 1.0 拌料机构装配.SLDASM
1.06 MB
3. 1.1 容器体.SLDPRT
188 KB
4. 1.2 容器体底弯管接头M14x5.5.SLDPRT
326 KB
5. 1.3 容器盖.SLDPRT
195 KB
6. 1.3.1 容器盖进料塞.SLDPRT
138 KB
7. 1.4 搅拌电机 110系列两相混合式步进电机[110HS12Z].sldprt
665 KB
8. 1.5 搅拌轴联轴器 梅花型夹持式联轴器[E-CPPC40S-16-19].sldprt
821 KB
9. 1.6 搅拌叶轮（平直桨式）.SLDPRT
110 KB
10. 1.7 搅拌轴.SLDPRT
75.9 KB
11. 2.0 出料机构装配.SLDASM
1.29 MB
12. 2.1 出料泵 RV06气动隔膜泵[RVP-12001-T].sldprt
6.66 MB
13. 3.0 举升机构装配.SLDASM
4.62 MB
14. 3.1 举升电机 86系列两相混合式步进电机[86HS85D].sldprt
613 KB
15. 3.1.1 举升电机 电机座（钣金件）.sldprt
152 KB
16. 3.2 举升电机带座轴承 GB╱T 7810-2017[带菱形座轴承(UCFLU)UCFLU201S].sldprt
327 KB
17. 3.2 举升电机带座轴承 GB╱T 7810-2017[带菱形座轴承(UCFLU)UCFLU201].sldprt
306 KB
18. 3.3 举升链轮轴.SLDPRT
122 KB
19. 3.4 举升链轮 10A系列传动链轮工艺孔链轮[DSCA10AB-12].SLDPRT
232 KB
20. 3.5 举升链条 标准系列直板链条[DCE10A-1-163]单排.SLDPRT
7.12 MB
21. 3.6 举升联轴器 梅花型夹持式联轴器[CPPC30-10-12].sldprt
706 KB
22. 4.0 执行机构装配.SLDASM
2.43 MB
23. 4.1 举升滑块-铜质.SLDPRT
120 KB
24. 4.10 喷嘴定向护罩架-右（钣金）.SLDPRT
131 KB
25. 4.11 喷嘴定向护罩架-左（钣金）.SLDPRT
136 KB
26. 4.2 举升链条连接节.SLDPRT
105 KB
27. 4.3 刷筒抬头气缸-铝合金迷你型CTMAL系列气缸[CTMAL-20x25-S-CA-LB].SLDPRT
331 KB
28. 4.4 执行机构安装板（钣金件）.SLDPRT
175 KB
29. 4.5 毛刷抬头轴.SLDPRT
121 KB
30. 4.6 毛刷9寸（示意-外购）.SLDPRT
308 KB
31. 4.7 毛刷回程弹簧（拉伸弹簧D10xd1x14圈x35自由长度）.SLDPRT
1.36 MB
32. 4.8 喷嘴（示意-外购）.SLDPRT
216 KB
33. 4.9 喷嘴定向护罩.SLDPRT
230 KB
34. 5.0 行走平台装配.SLDASM
13.8 MB
35. 5.1 行走电机 110系列两相混合式步进电机[110HS20].sldprt
633 KB
36. 5.1.1 行走电机 电机座（钣金件）.sldprt
137 KB
37. 5.2 行走同步带 S8M型橡胶同步带.sldprt
826 KB
38. 5.3 行走同步带轮-主动[18-S8M-33NF].sldprt
418 KB
39. 5.4 行走同步带轮-从动[18-S8M-33NF].sldprt
434 KB
40. 5.5 行走主动轴.SLDPRT
145 KB
41. 5.6 行走从动轴.SLDPRT
137 KB
42. 5.7 行走橡胶轮 RE.E3 硫化橡胶滚轮[RE.E3-100-RBL].SLDPRT
342 KB
43. 5.8 行走轮带座轴承 GB╱T 7810-1995[带立式座轴承[UCP]UCP202].sldprt
456 KB
44. 5.9.1 轴承架 40x2x500（轴承梁）.SLDPRT
112 KB
45. 5.9.10 龙门架-轨道 GB╱T 6723-2017[冷弯外卷边槽钢(CW)CW30×30×16×2.5].sldprt
96.9 KB
46. 5.9.11 操作面板支架.SLDPRT
114 KB
47. 5.9.2 轴承架 40x2x408（连接梁）.SLDPRT
166 KB
48. 5.9.3 机架底托板488x250x3.SLDPRT
225 KB
49. 5.9.4 容器架 40x2x408（容器梁-竖）.SLDPRT
97.5 KB
50. 5.9.5 容器架 40x2x336（容器梁-横）.SLDPRT
107 KB
51. 5.9.6 容器架 R155.5x10（U型夹）.SLDPRT
105 KB
52. 5.9.7 龙门架-竖 40x2x1300 .SLDPRT
123 KB
53. 5.9.8 龙门架-竖-连接件 44x2x100 .SLDPRT
106 KB
54. 5.9.9 龙门架-横板梁.SLDPRT
113 KB
55. 6.1 螺母M8-法兰面锁紧式 [GB╱T 6187.2-2000].sldprt
184 KB
56. 6.1.1 螺栓M8x20 [GB╱T 5785-2016].sldprt
244 KB
57. 6.1.2 螺栓M8x30 [GB╱T 5785-2016].sldprt
243 KB
58. 6.1.3 螺栓M8x65 [GB╱T 5785-2016].sldprt
233 KB
59. 6.2 螺母M10-法兰面锁紧式 [GB╱T 6187.2-2000].sldprt
214 KB
60. 6.2.1 螺栓M10x25 [GB╱T 5785-2016] .sldprt
241 KB
61. 6.2.2 螺栓M10x35 [GB╱T 5785-2016].sldprt
216 KB
62. 6.2.3 螺栓M10x40 [GB╱T 5785-2016].sldprt
215 KB
63. 6.2.4 螺栓M10x55 [GB╱T 5785-2016].sldprt
215 KB
64. 6.2.5 螺栓M10x75 [GB╱T 5785-2016].sldprt
232 KB
65. 6.2.6 螺栓M10x95 [GB╱T 5785-2016].sldprt
228 KB
66. 6.3 螺母M5-法兰面锁紧式 [GB╱T 6177.1-2016].sldprt
137 KB
67. 6.3.1 螺栓M5x25 [GB╱T 5781-2000].sldprt
221 KB
68. 6.3.2 螺栓M5x15 [GB╱T 5781-2000].sldprt
221 KB
69. 6.4 十字螺栓垫片组合M4x10 [GB／T 9074].SLDPRT
167 KB
70. 6.5 PLC可编程控制器[DVP28SS2].SLDPRT
8.72 MB
71. 6.6 控制面板[TP04P-32TP1R].SLDPRT
19.1 MB
72. ~$1.0 拌料系统.SLDASM
6 B
73. ~$2.0 出料机构装配.SLDASM
6 B
74. ~$2.1 出料泵 RV06气动隔膜泵[RVP-12001-T].sldprt
6 B
75. ~$6.1.3 螺栓M8x65 [GB╱T 5785-2016].sldprt
6 B
