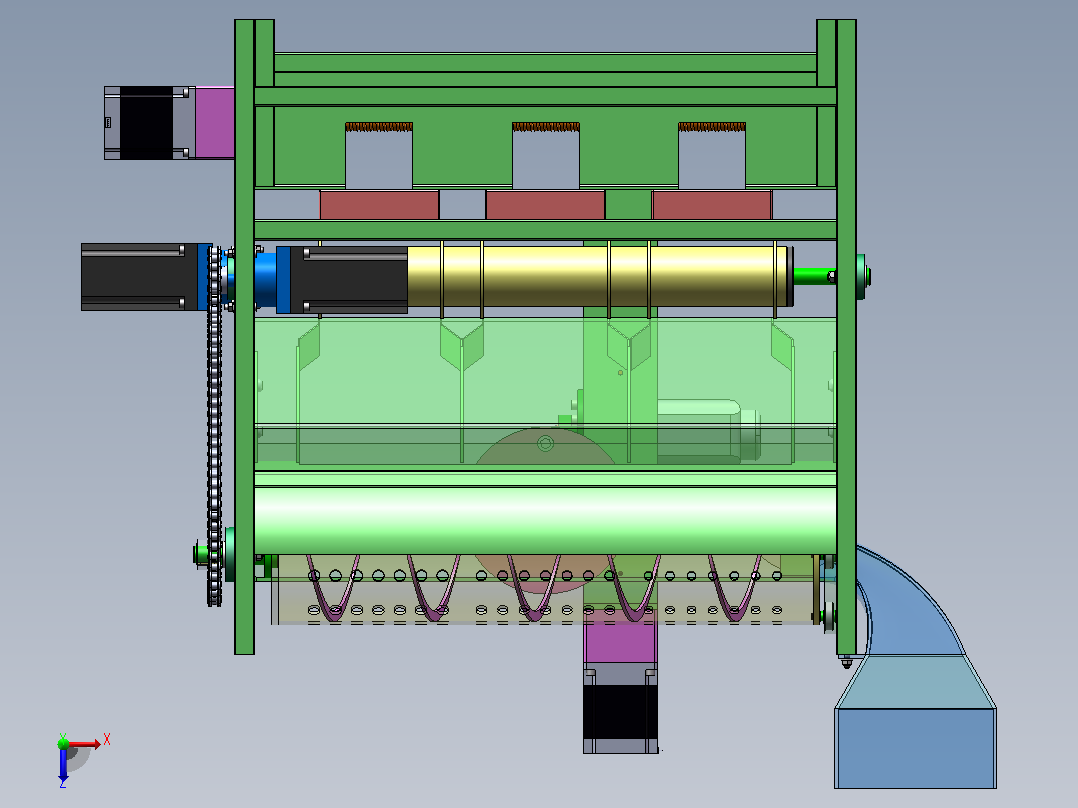

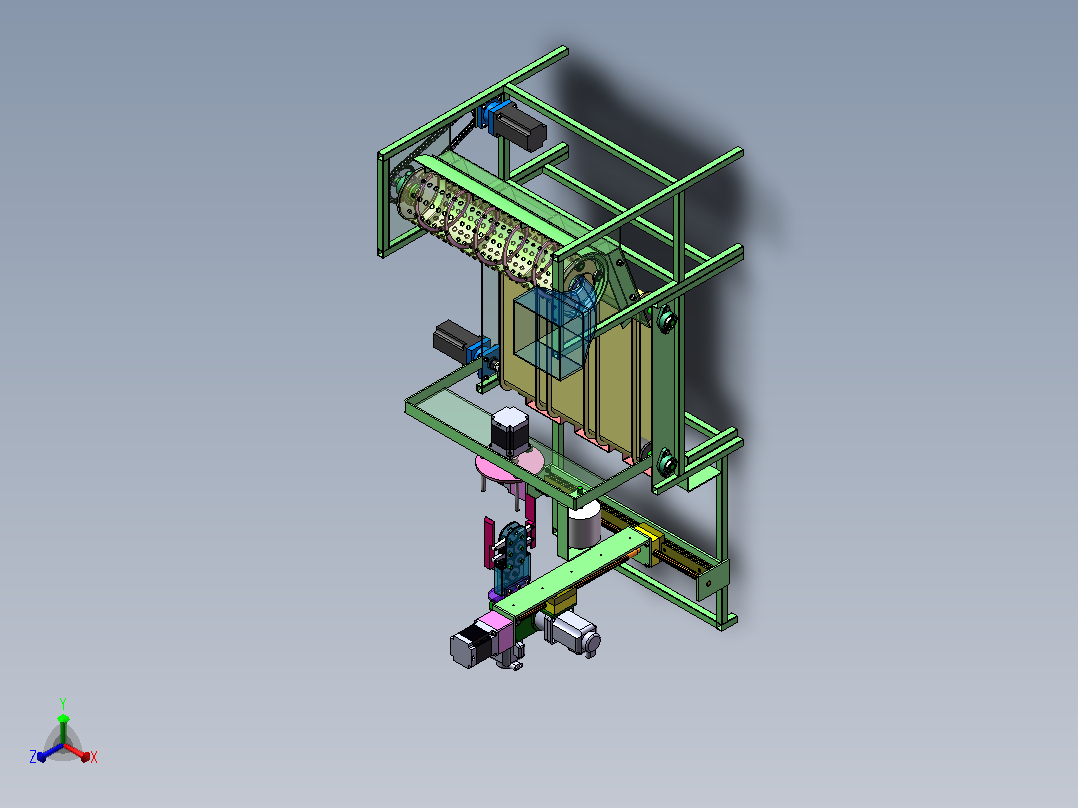

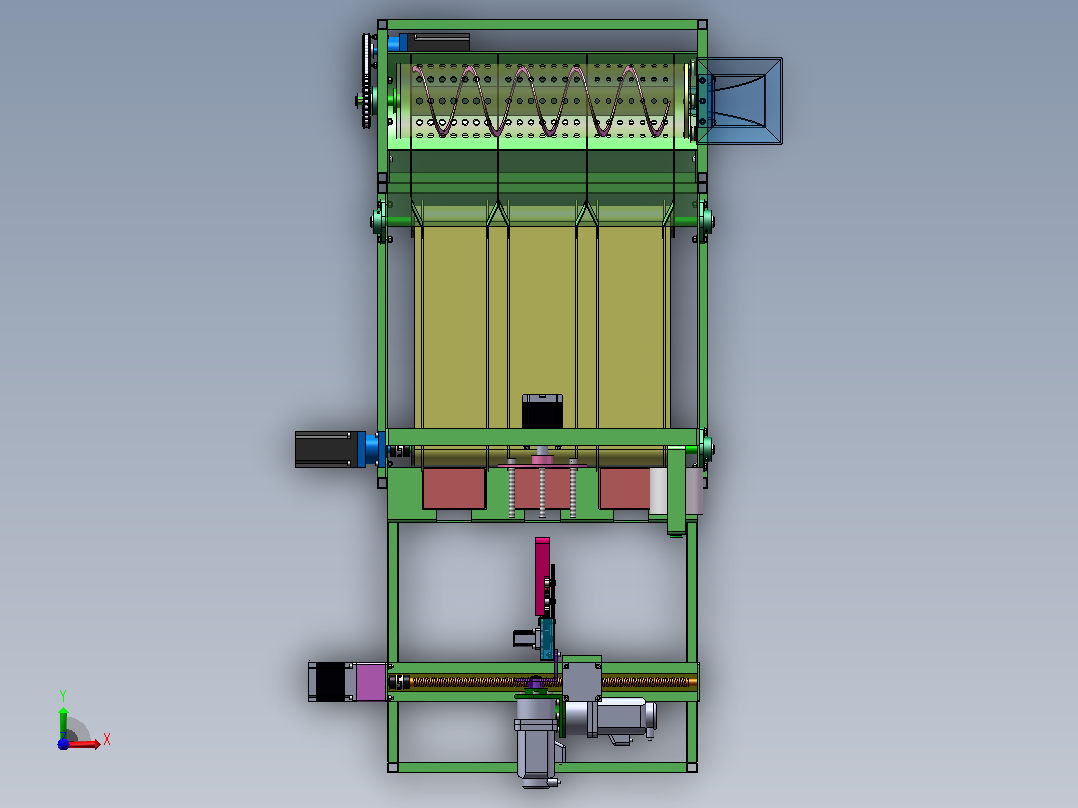

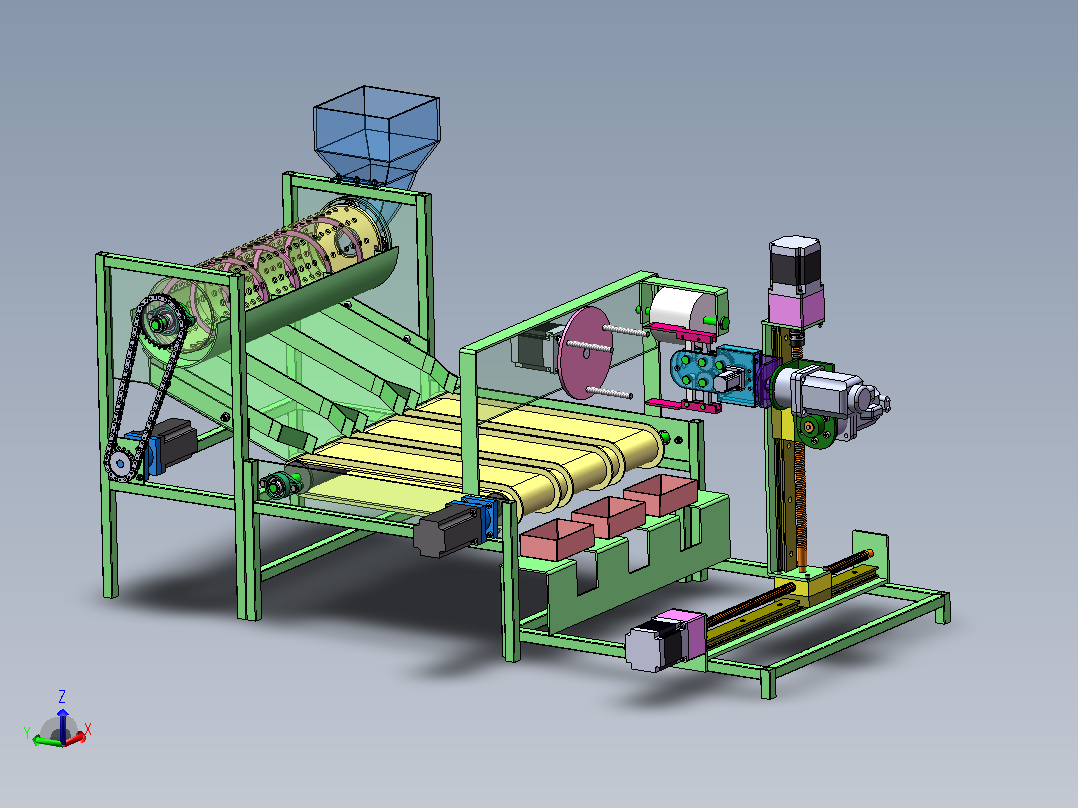

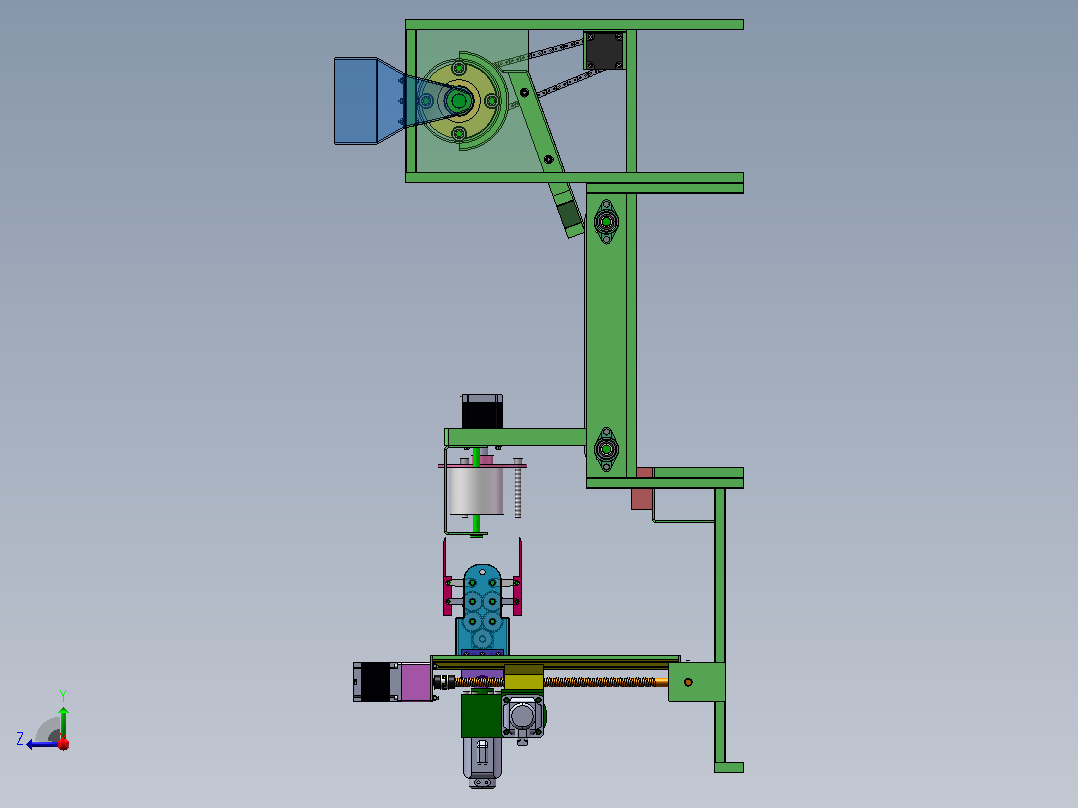

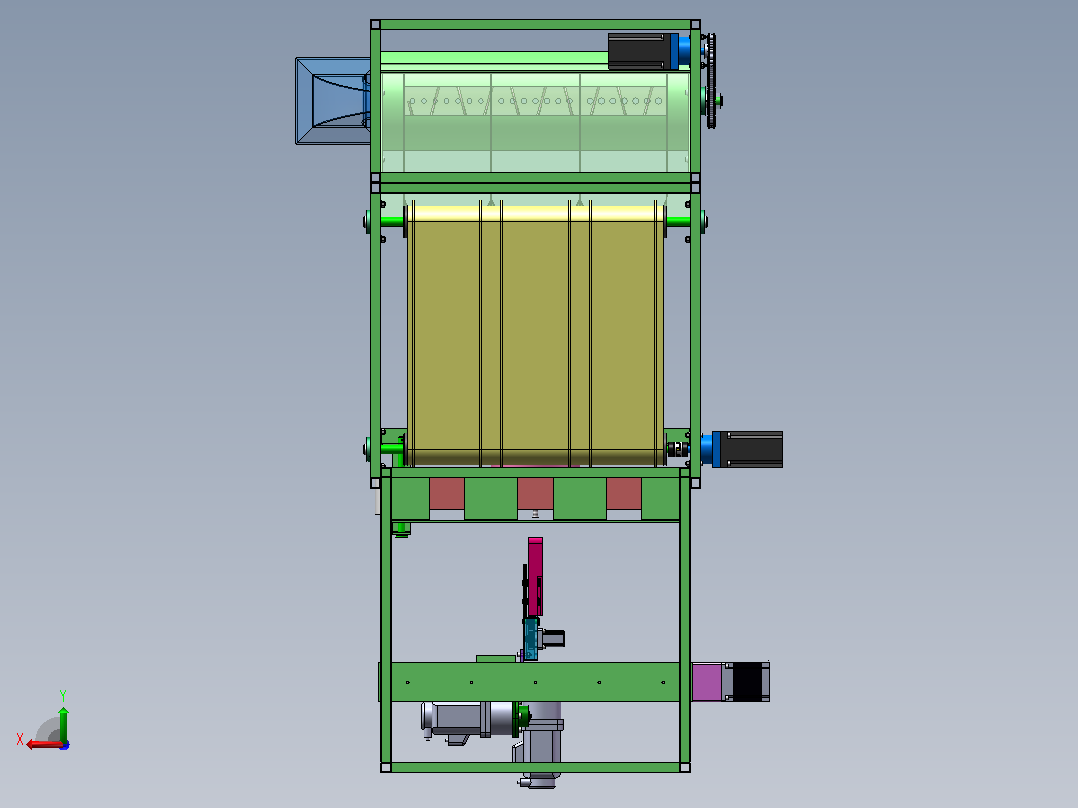

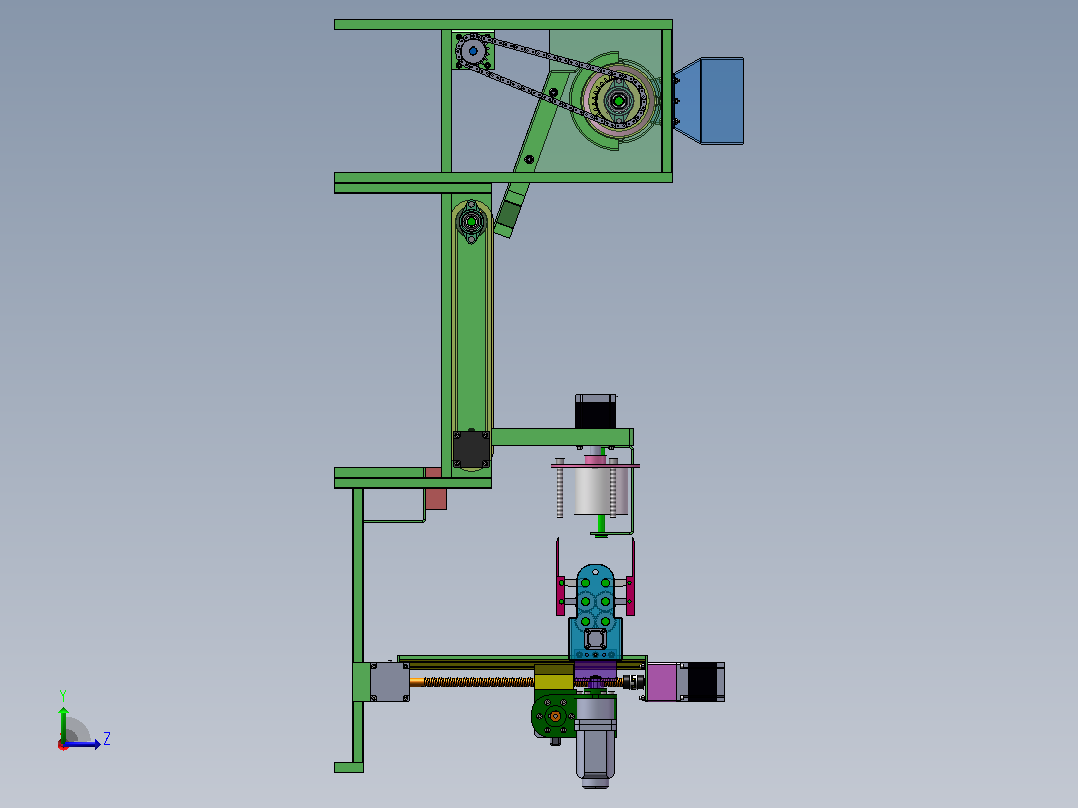

杨梅分拣包装机设计（SW+CAD+说明书）AutoCAD,SolidWorks图档
CAD图档名称为：杨梅分拣包装机设计（SW+CAD+说明书），属于机械设备，包装设备分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,sldasm,dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10557994
模型大小：43.42M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,sldasm,dwg
是否可编辑：可修改，包括参数
上传时间：2026-08-18
图纸介绍：
下载模型
文件列表
1. FJ-BZ 竖梁移动箱体.SLDPRT
115 KB
2. FJ-BZ 10A链条1.SLDPRT
1.8 MB
3. FJ-BZ GB894．1-86轴用弹性挡圈A型15-0.SLDPRT
102 KB
4. FJ-BZ GB894．1-86轴用弹性挡圈A型15.SLDPRT
87.1 KB
5. FJ-BZ GB894．1-86轴用弹性挡圈A型25.SLDPRT
85.7 KB
6. FJ-BZ GB／T1096-1979普通平键A型5×13-0.SLDPRT
134 KB
7. FJ-BZ GB／T1096-1979普通平键A型8×30.SLDPRT
119 KB
8. FJ-BZ GB／T276-94深沟球轴承6006-2RZ-0.SLDPRT
897 KB
9. FJ-BZ GB／T276-94深沟球轴承6302-2RZ.SLDPRT
477 KB
10. FJ-BZ GB／T5781-2000六角头螺栓全螺纹C级M10×35.SLDPRT
142 KB
11. FJ-BZ GB／T5781-2000六角头螺栓全螺纹C级M6×25-0.SLDPRT
161 KB
12. FJ-BZ GB／T6187-2000全金属六角法兰面锁紧螺母M10.SLDPRT
119 KB
13. FJ-BZ GB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT
117 KB
14. FJ-BZ GB／T6187-2000全金属六角法兰面锁紧螺母M8.SLDPRT
144 KB
15. FJ-BZ GB／T70．1-2000内六角圆柱头螺钉M10×30-0.SLDPRT
145 KB
16. FJ-BZ GB／T70．1-2000内六角圆柱头螺钉M10×50-0.SLDPRT
142 KB
17. FJ-BZ GB／T70．1-2000内六角圆柱头螺钉M16×150.SLDPRT
99.2 KB
18. FJ-BZ GB／T70．1-2000内六角圆柱头螺钉M6×20-0.SLDPRT
144 KB
19. FJ-BZ GB／T70．1-2000内六角圆柱头螺钉M8×115.SLDPRT
98.5 KB
20. FJ-BZ GB／T70．1-2000内六角圆柱头螺钉M8×30.SLDPRT
126 KB
21. FJ-BZ GB／T70．1-2000内六角圆柱头螺钉M8×40.SLDPRT
123 KB
22. FJ-BZ GB／T70．2-2000内六角平圆头螺钉M12×30.SLDPRT
139 KB
23. FJ-BZ GB／T7810-1995带菱形座轴承UCFLU205.SLDPRT
248 KB
24. FJ-BZ GB／T7810-1995带菱形座轴承UCFLU206.SLDPRT
253 KB
25. FJ-BZ LK10系列LK10-40-20-20.SLDPRT
490 KB
26. FJ-BZ 丝杠1.SLDPRT
1.95 MB
27. FJ-BZ 丝杠2.SLDPRT
1.56 MB
28. FJ-BZ 中间传输架体组件.SLDASM
140 KB
29. FJ-BZ 中间接输送主动胶辊1.SLDPRT
141 KB
30. FJ-BZ 中间接输送组件.SLDASM
147 KB
31. FJ-BZ 中间输送从动胶辊1.SLDPRT
138 KB
32. FJ-BZ 中间输送带1.SLDPRT
188 KB
33. FJ-BZ 中间输送驱动电机.SLDPRT
127 KB
34. FJ-BZ 中间输送驱动电机减速器.SLDPRT
113 KB
35. FJ-BZ 主动链轮10A17齿.SLDPRT
458 KB
36. FJ-BZ 从动链轮10A28齿.SLDPRT
551 KB
37. FJ-BZ 入料箱.SLDPRT
225 KB
38. FJ-BZ 分拣包装滚筒组件.SLDASM
736 KB
39. FJ-BZ 分拣包装滚筒组件.SLDDRW
636 KB
40. FJ-BZ 分拣收集侧板.SLDPRT
70.7 KB
41. FJ-BZ 分拣收集底板.SLDPRT
95.3 KB
42. FJ-BZ 分拣收集组件.SLDASM
133 KB
43. FJ-BZ 分拣收集聚集隔板.SLDPRT
93.5 KB
44. FJ-BZ 分拣收集隔板.SLDPRT
66.4 KB
45. FJ-BZ 分拣架体组件.SLDASM
208 KB
46. FJ-BZ 分拣滚筒.SLDPRT
901 KB
47. FJ-BZ 分拣滚筒右圆盘.SLDPRT
93.1 KB
48. FJ-BZ 分拣滚筒左圆盘.SLDPRT
69.3 KB
49. FJ-BZ 分拣滚筒左圆盘驱动轴.SLDPRT
131 KB
50. FJ-BZ 分拣滚筒绞龙叶片.SLDPRT
294 KB
51. FJ-BZ 包装传输架体组件.SLDASM
123 KB
52. FJ-BZ 包装俯仰驱动电机1.SLDPRT
277 KB
53. FJ-BZ 包装回转轴1.SLDPRT
77.8 KB
54. FJ-BZ 包装回转轴2.SLDPRT
75.6 KB
55. FJ-BZ 包装夹取驱动电机.SLDPRT
352 KB
56. FJ-BZ 包装执行器中间齿轮.SLDPRT
293 KB
57. FJ-BZ 包装执行器主动齿轮.SLDPRT
466 KB
58. FJ-BZ 包装执行器从动齿轮.SLDPRT
272 KB
59. FJ-BZ 包装执行器回转固定板1.SLDPRT
101 KB
60. FJ-BZ 包装执行器回转固定板2.SLDPRT
166 KB
61. FJ-BZ 包装执行器回转臂1.SLDPRT
71.7 KB
62. FJ-BZ 包装执行器回转臂2.SLDPRT
84.4 KB
63. FJ-BZ 包装执行器固定板.SLDPRT
320 KB
64. FJ-BZ 包装执行器托板.SLDPRT
91.8 KB
65. FJ-BZ 包装挡圈1.SLDPRT
84.7 KB
66. FJ-BZ 包装摆动驱动电机.SLDPRT
264 KB
67. FJ-BZ 包装末端执行机构.SLDASM
1.45 MB
68. FJ-BZ 包装架子.SLDPRT
102 KB
69. FJ-BZ 包装橡胶保护垫.SLDPRT
75.9 KB
70. FJ-BZ 包装隔套1.SLDPRT
114 KB
71. FJ-BZ 垂直滑道组件.SLDASM
65.6 KB
72. FJ-BZ 导轨底座1.SLDPRT
85.8 KB
73. FJ-BZ 导轨底座2.SLDPRT
87.7 KB
74. FJ-BZ 导轨滑动块.SLDPRT
108 KB
75. FJ-BZ 打捆驱动盘1.SLDPRT
93.9 KB
76. FJ-BZ 机架电机安装板.SLDPRT
105 KB
77. FJ-BZ 杨梅包装薄膜卷.SLDPRT
78.2 KB
78. FJ-BZ 杨梅盒.SLDPRT
116 KB
79. FJ-BZ 水平滑道驱动电机.SLDPRT
226 KB
80. FJ-BZ 水平滑道驱动电机减速器.SLDPRT
110 KB
81. FJ-BZ 滚筒支撑轴.SLDPRT
164 KB
82. FJ-BZ 滚筒驱动电机.SLDPRT
127 KB
83. FJ-BZ 滚筒驱动电机减速器.SLDPRT
114 KB
84. FJ-BZ 缠绕驱动电机.SLDPRT
206 KB

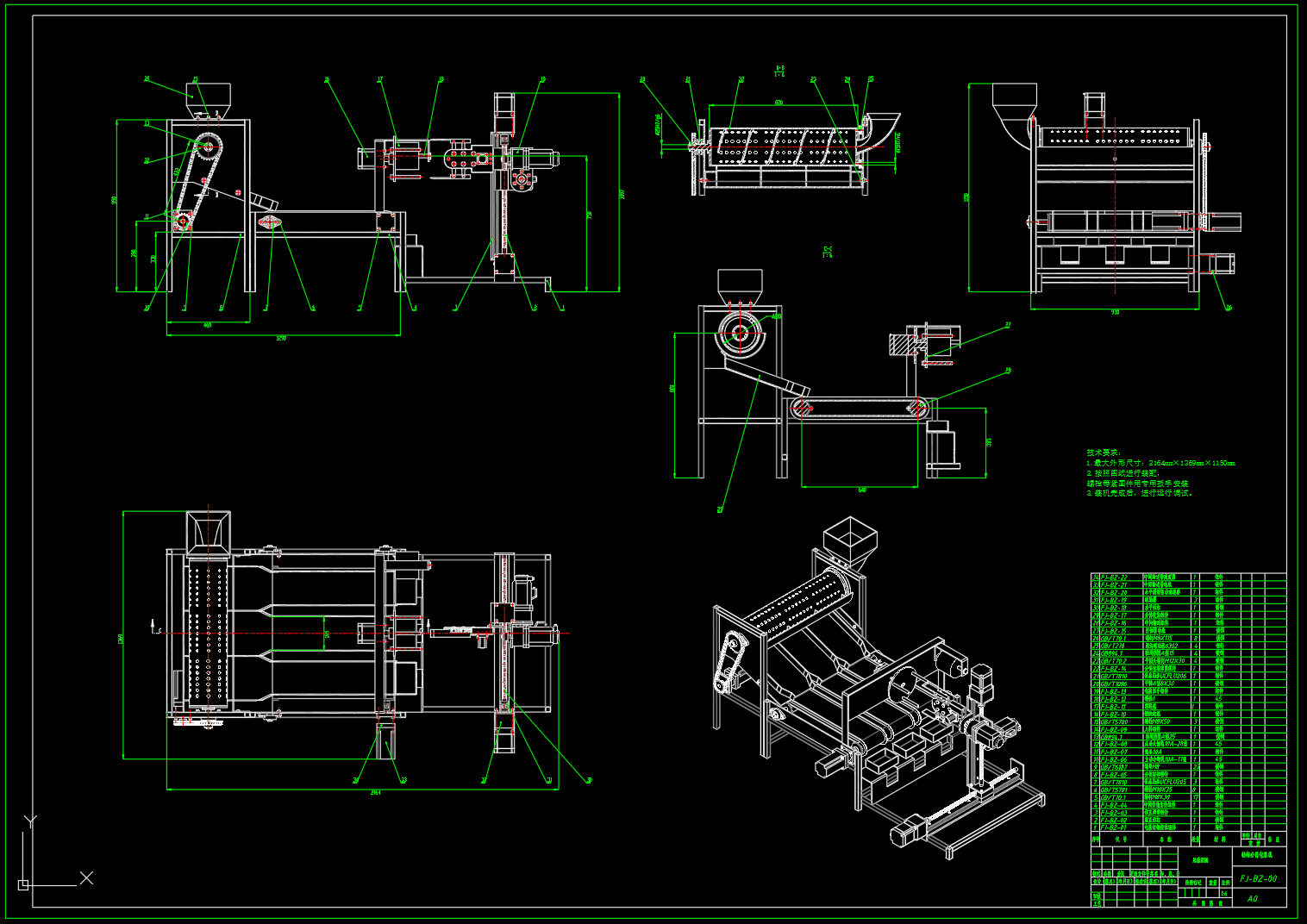

85. FJ-BZ-00 杨梅分拣包装机设计-总装配-A0.DWG
1.46 MB
86. FJ-BZ-00 杨梅分拣包装机设计-总装配.SLDASM
7.78 MB
87. FJ-BZ-00 杨梅分拣包装机设计-总装配.SLDDRW
2.46 MB
88. FJ-BZ-06 主动小链轮10A-17齿-A3.dwg
95.1 KB

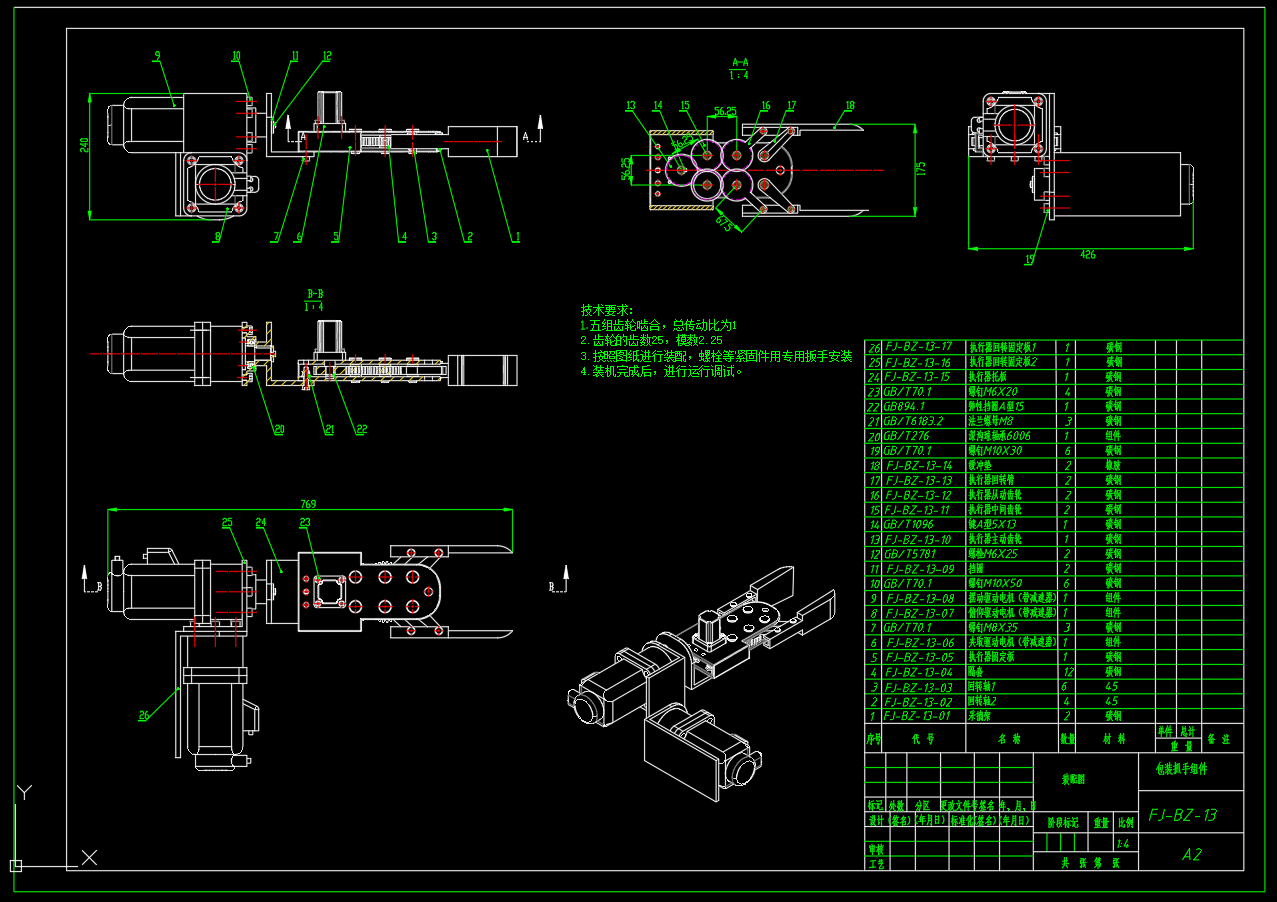

89. FJ-BZ-13 包装抓手组件-A2.dwg
319 KB
90. FJ-BZ-13-03 回转轴1-A4.dwg
44.1 KB

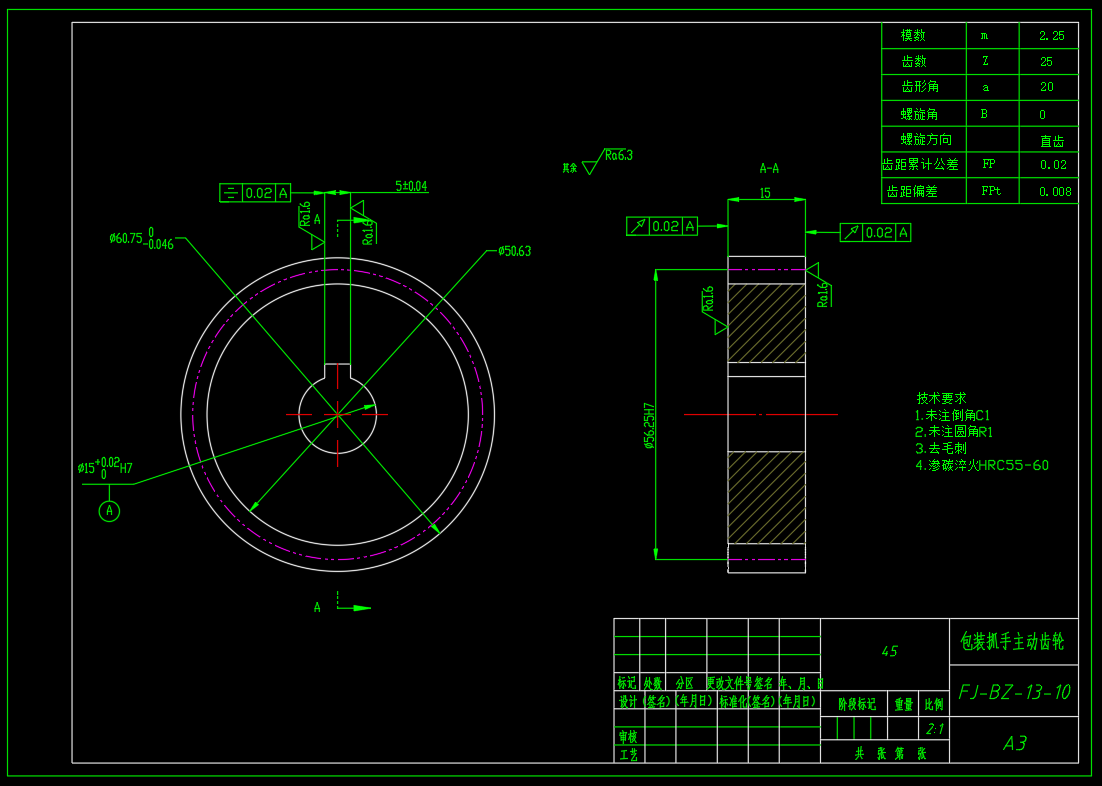

91. FJ-BZ-13-10 包装抓手主动齿轮-A3.dwg
59.8 KB

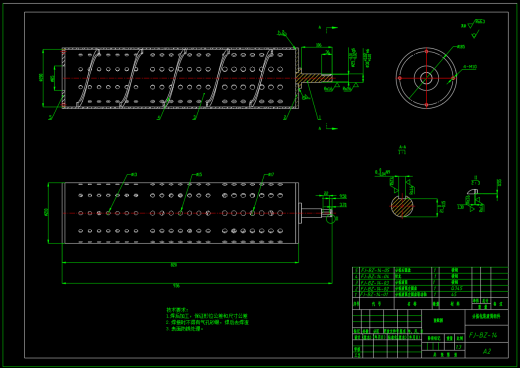

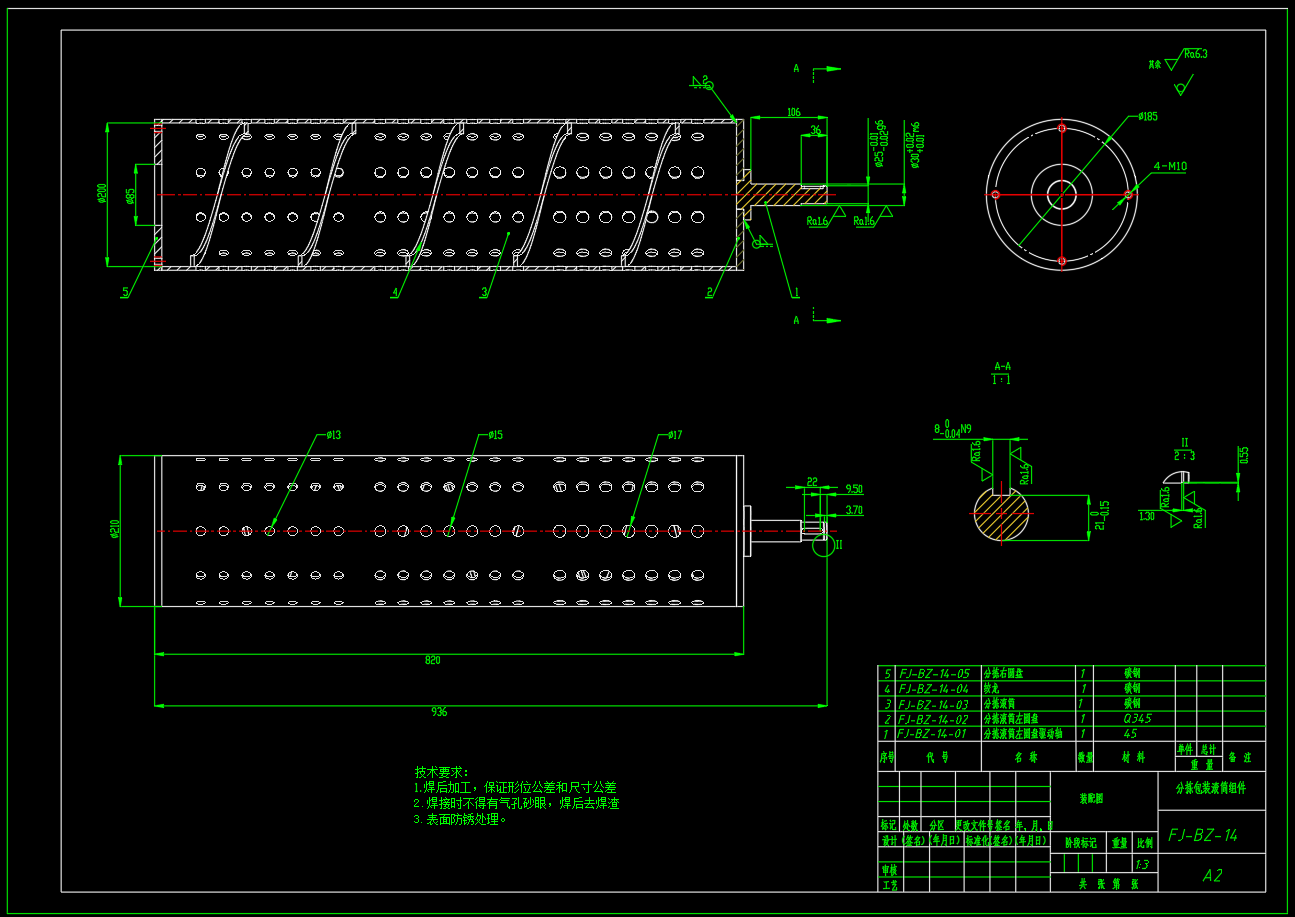

92. FJ-BZ-14 分拣包装滚筒组件-A2.DWG
492 KB
93. FJ-BZ销1.SLDPRT
68.8 KB
94. FL-BZ GB／T5780-2000六角头螺栓C级M8×50.SLDPRT
139 KB
95. FL-BZ 中间传输机架横梁1.SLDPRT
80.4 KB
96. FL-BZ 中间传输机架横梁2.SLDPRT
80.9 KB
97. FL-BZ 中间传输机架竖梁1.SLDPRT
87.2 KB
98. FL-BZ 中间输送架体侧板1.SLDPRT
79 KB
99. FL-BZ 中间输送架体侧板2.SLDPRT
66.6 KB
100. FL-BZ 中间输送架体缠绕侧板1.SLDPRT
75 KB
101. FL-BZ 中间输送架体缠绕侧板2.SLDPRT
69.3 KB
102. FL-BZ 中间输送架体缠绕薄膜固定板.SLDPRT
98.1 KB
103. FL-BZ 包装传输机托板.SLDPRT
117 KB
104. FL-BZ 包装传输机架横梁1.SLDPRT
80.7 KB
105. FL-BZ 包装传输机架横梁2.SLDPRT
81.1 KB
106. FL-BZ 包装传输机架竖梁1.SLDPRT
94 KB
107. FL-BZ 包装传输机架竖梁2.SLDPRT
97.4 KB
108. FL-BZ 包装机架丝杠滑道安装2.SLDPRT
74.8 KB
109. FL-BZ 包装机架丝杠滑道安装3.SLDPRT
65.7 KB
110. FL-BZ 包装机架丝杠滑道安装板.SLDPRT
68.4 KB
111. FL-BZ 包装机竖直滑道安装板.SLDPRT
71.6 KB
112. FL-BZ 包装机竖直滑道安装板2.SLDPRT
78.9 KB
113. FL-BZ 包装机竖直滑道安装板3.SLDPRT
72.4 KB
114. FL-BZ 机架分拣集聚板.SLDPRT
112 KB
115. FL-BZ 机架分拣集聚板隔板.SLDPRT
75.5 KB
116. FL-BZ 机架右侧板1.SLDPRT
72 KB
117. FL-BZ 机架左侧板1.SLDPRT
73.7 KB
118. FL-BZ 机架横梁1.SLDPRT
80 KB
119. FL-BZ 机架横梁2.SLDPRT
88 KB
120. FL-BZ 机架横梁3.SLDPRT
95.1 KB
121. FL-BZ 机架横梁4.SLDPRT
96.1 KB
122. FL-BZ 机架滚筒滑轨.SLDPRT
86.4 KB
123. FL-BZ 机架竖梁1.SLDPRT
80 KB
124. ~$分拣包装机设计（论文）.docx
162 B

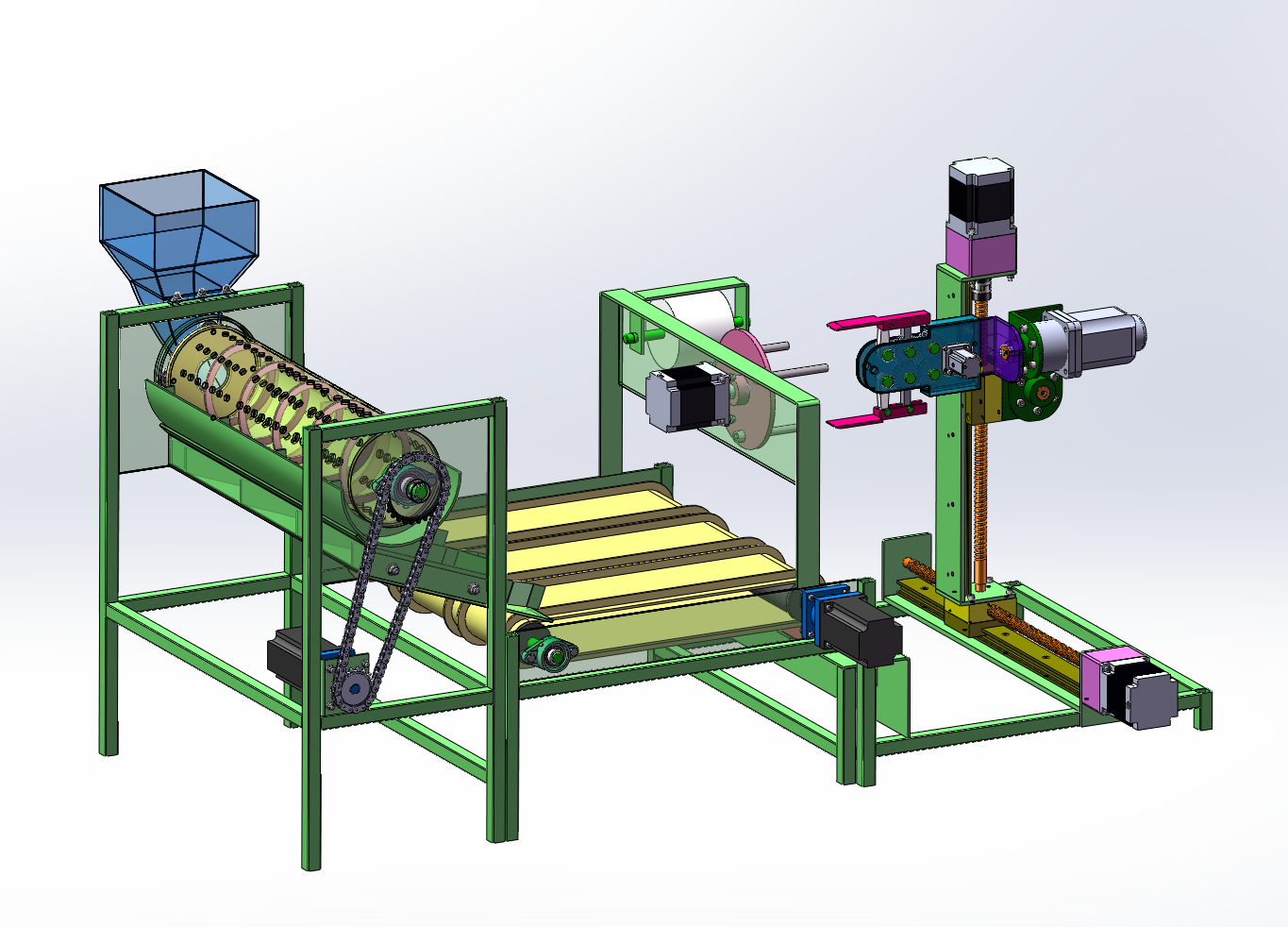

125. 屏幕截图 2024-08-04 222851.png
464 KB

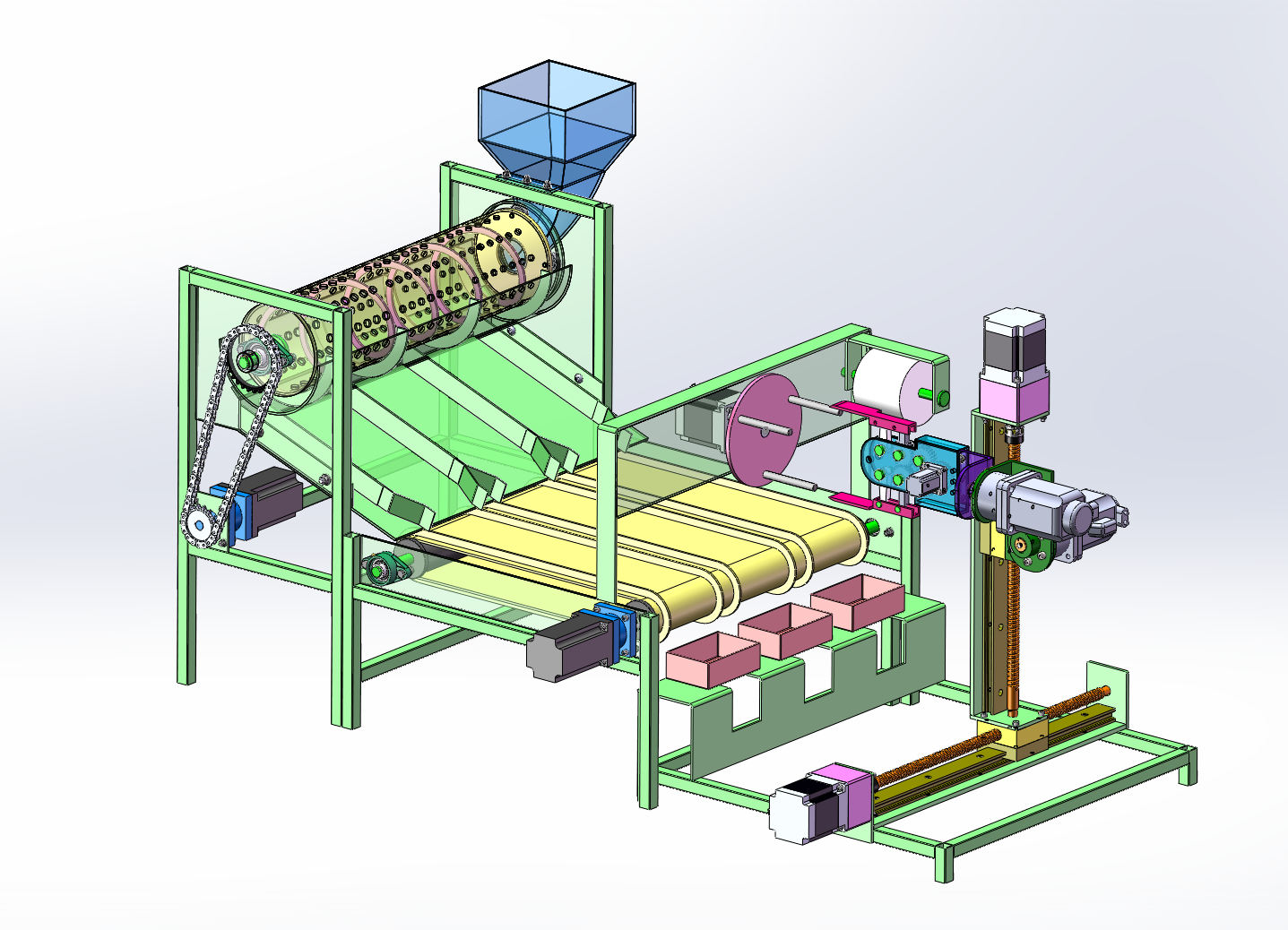

126. 屏幕截图 2024-08-04 222918.png
522 KB

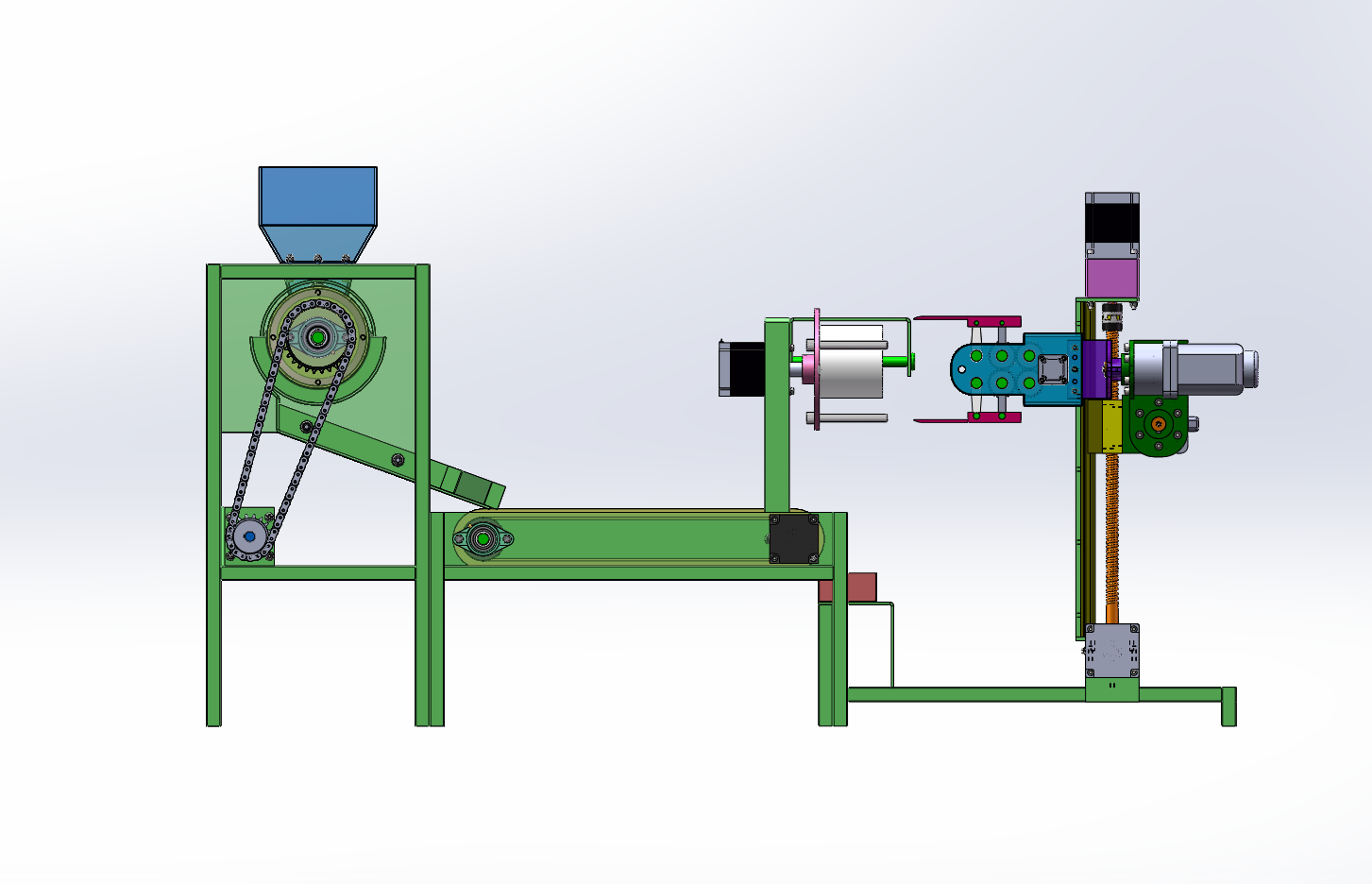

127. 屏幕截图 2024-08-04 222931.png
212 KB

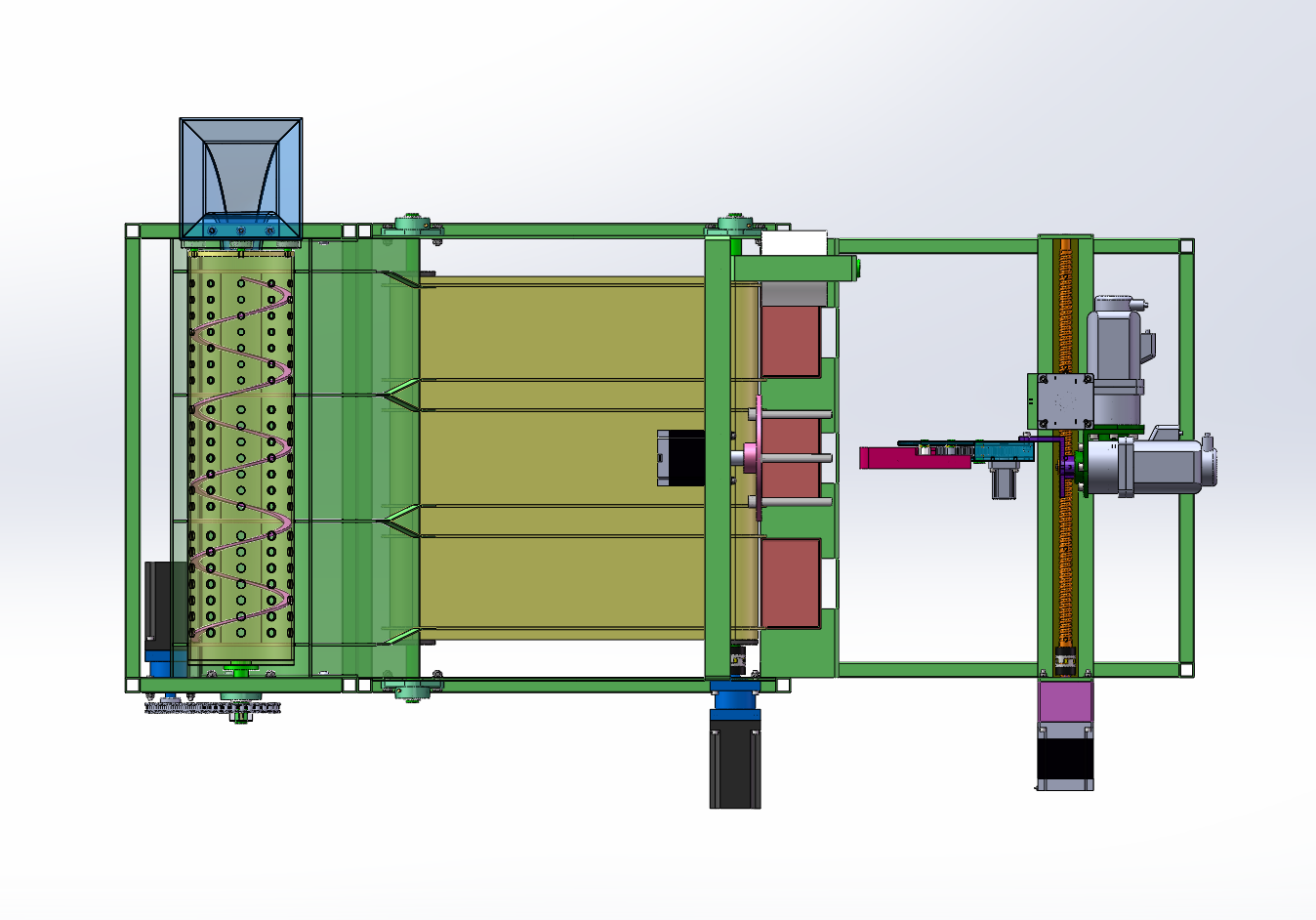

128. 屏幕截图 2024-08-04 222948.png
236 KB

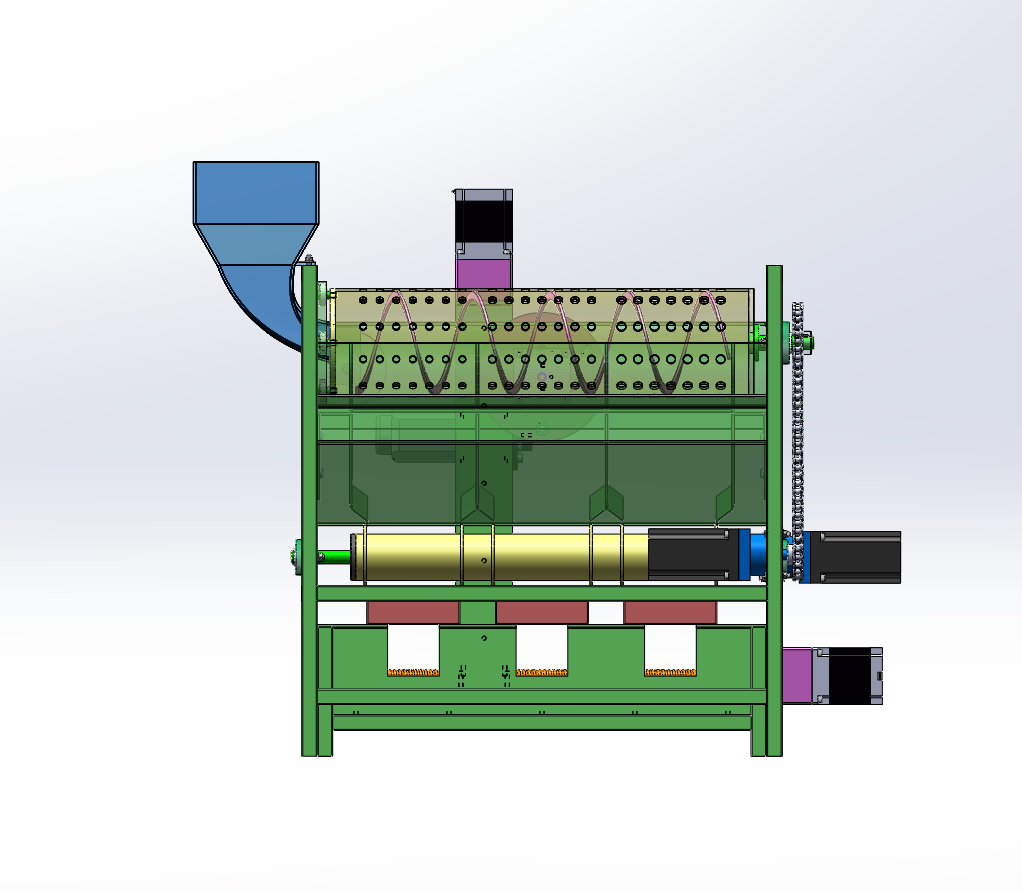

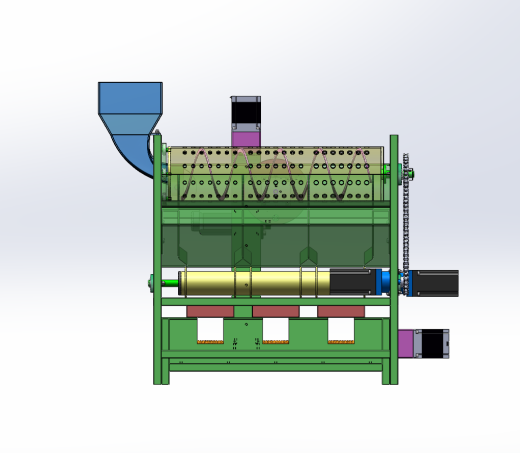

129. 屏幕截图 2024-08-04 223003.png
170 KB

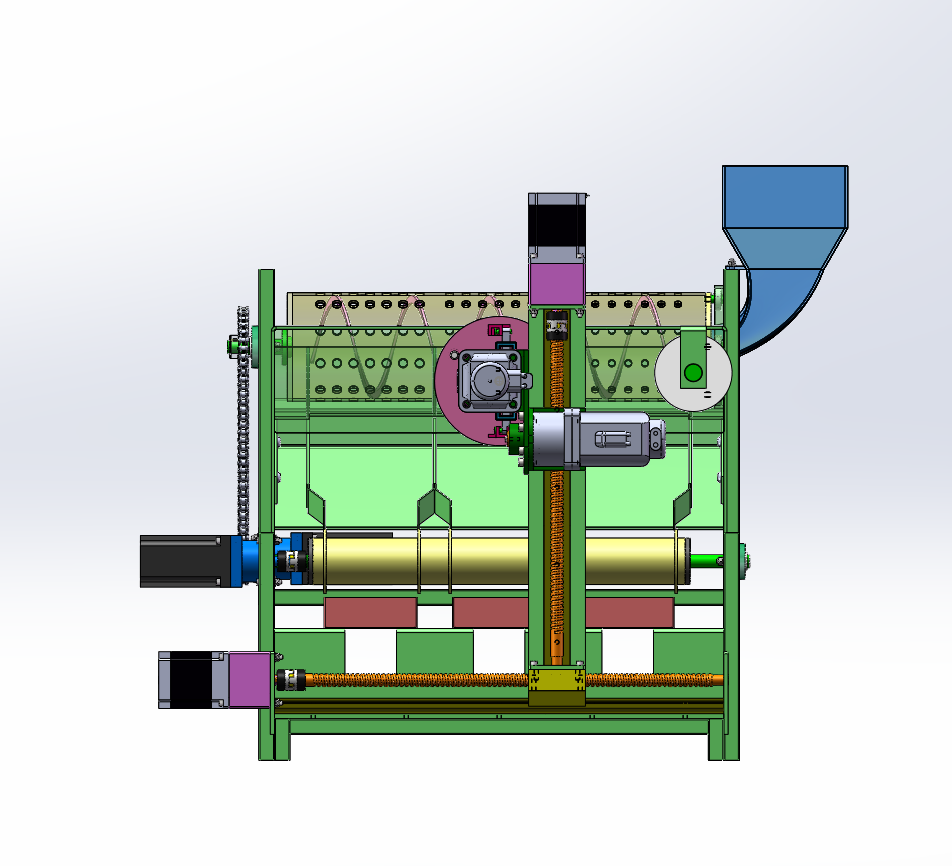

130. 屏幕截图 2024-08-04 223022.png
186 KB
131. 屏幕截图 2024-08-04 223045.png
326 KB
132. 屏幕截图 2024-08-04 223109.png
244 KB
133. 屏幕截图 2024-08-04 223137.png
100 KB
134. 屏幕截图 2024-08-04 223155.png
154 KB
135. 屏幕截图 2024-08-04 223248.png
52.6 KB
136. 屏幕截图 2024-08-04 223301.png
210 KB
137. 杨梅分拣包装机-总体接线图.dwg
59.9 KB
138. 杨梅分拣包装机设计（论文）.docx
4.18 MB
