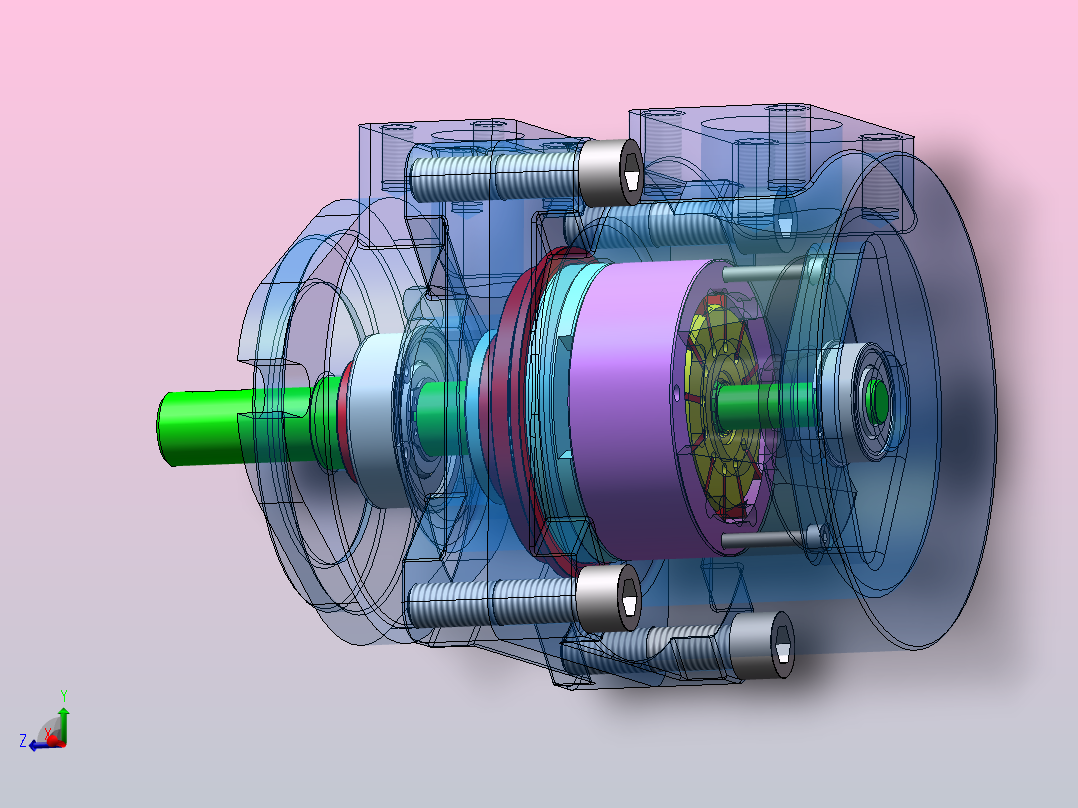

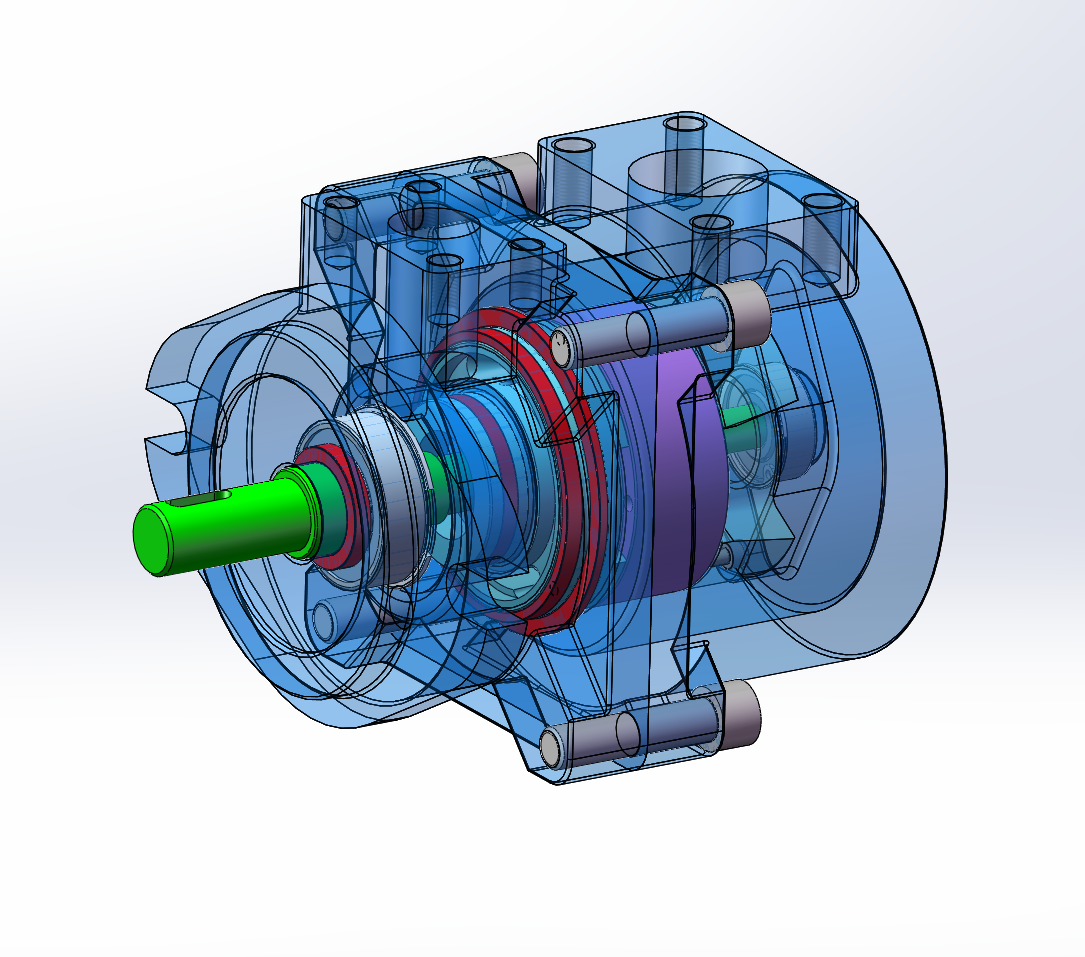

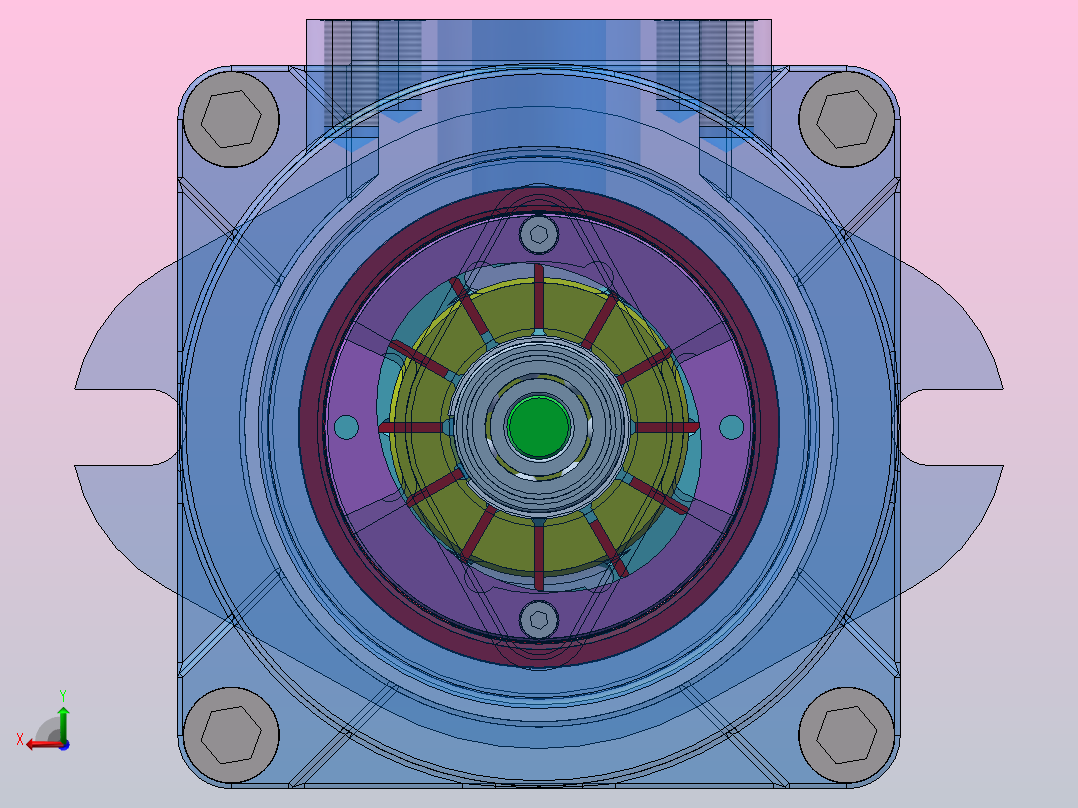

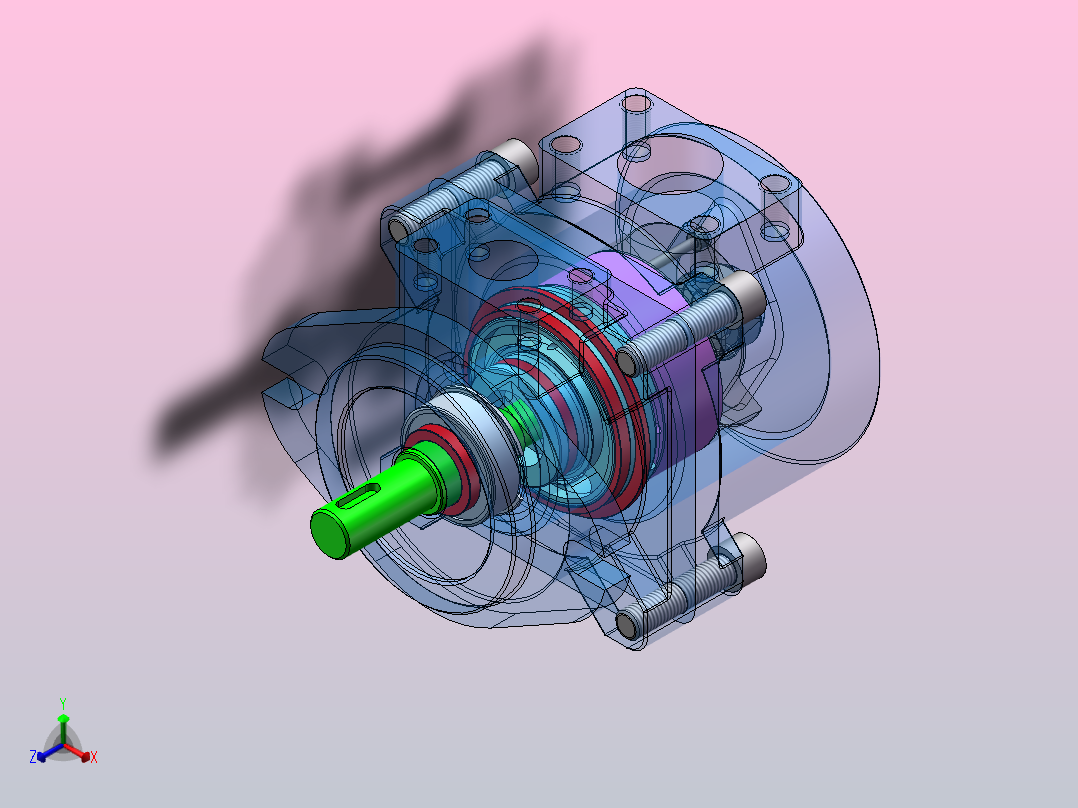

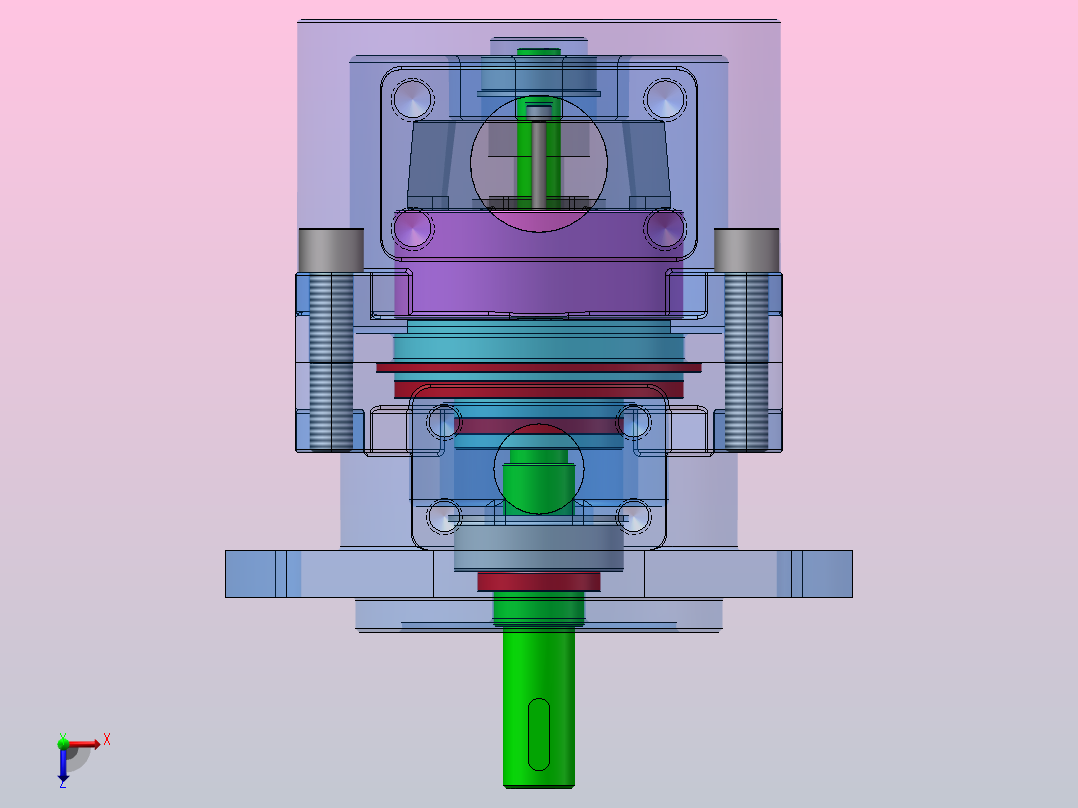

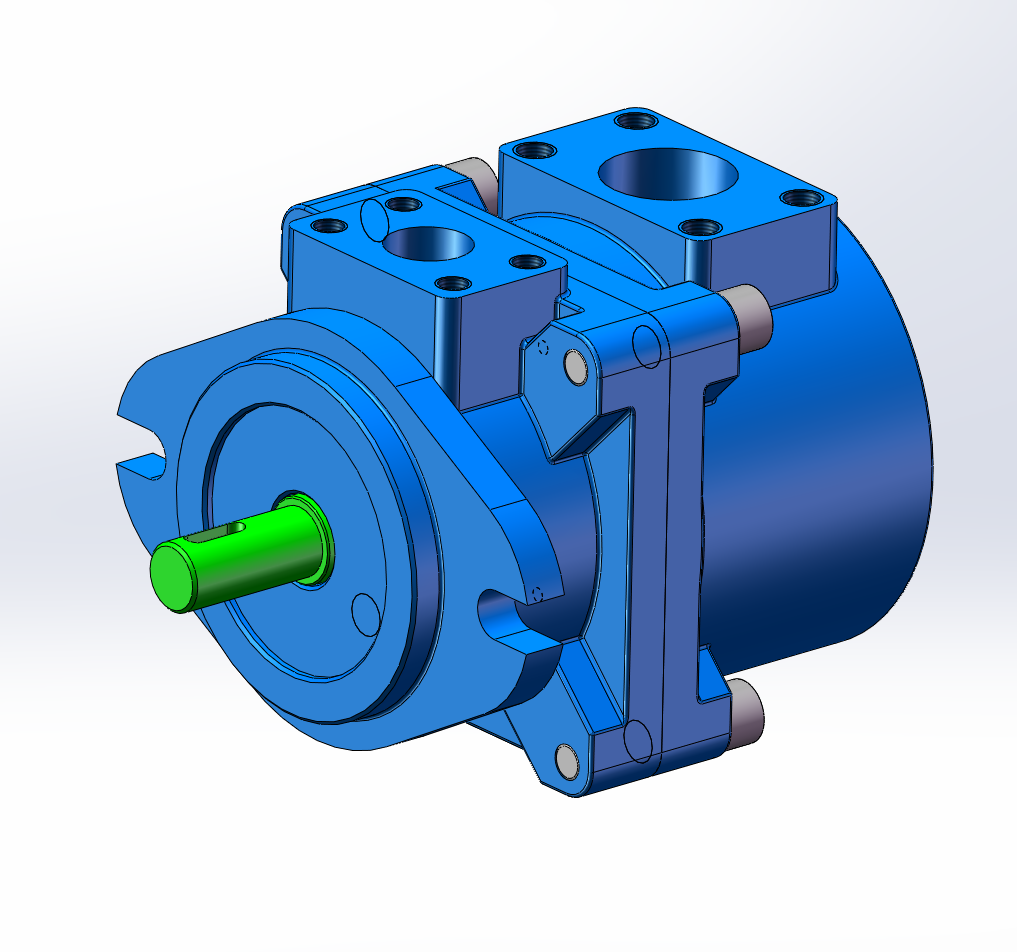

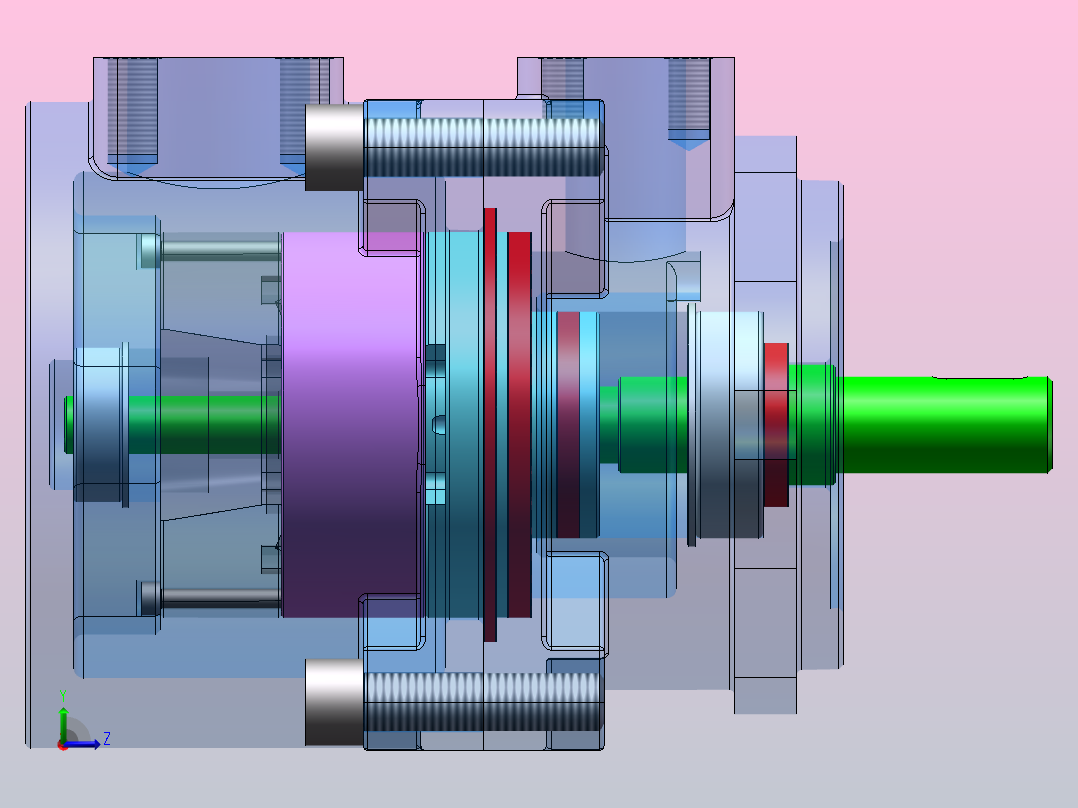

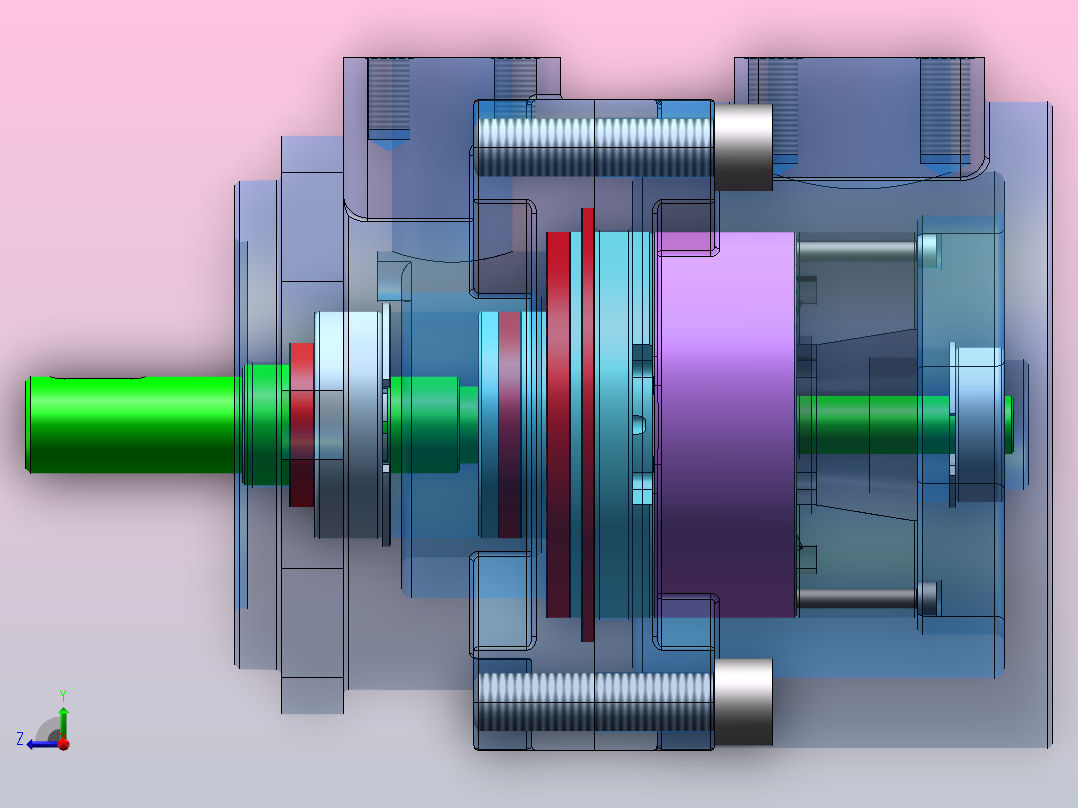

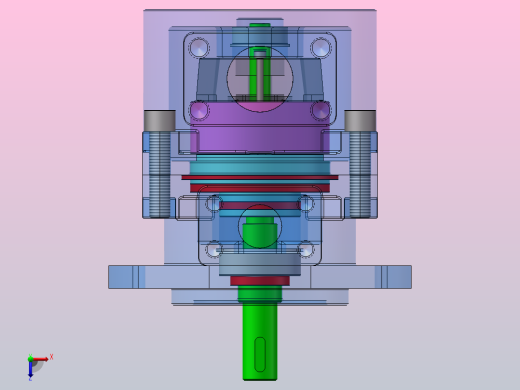

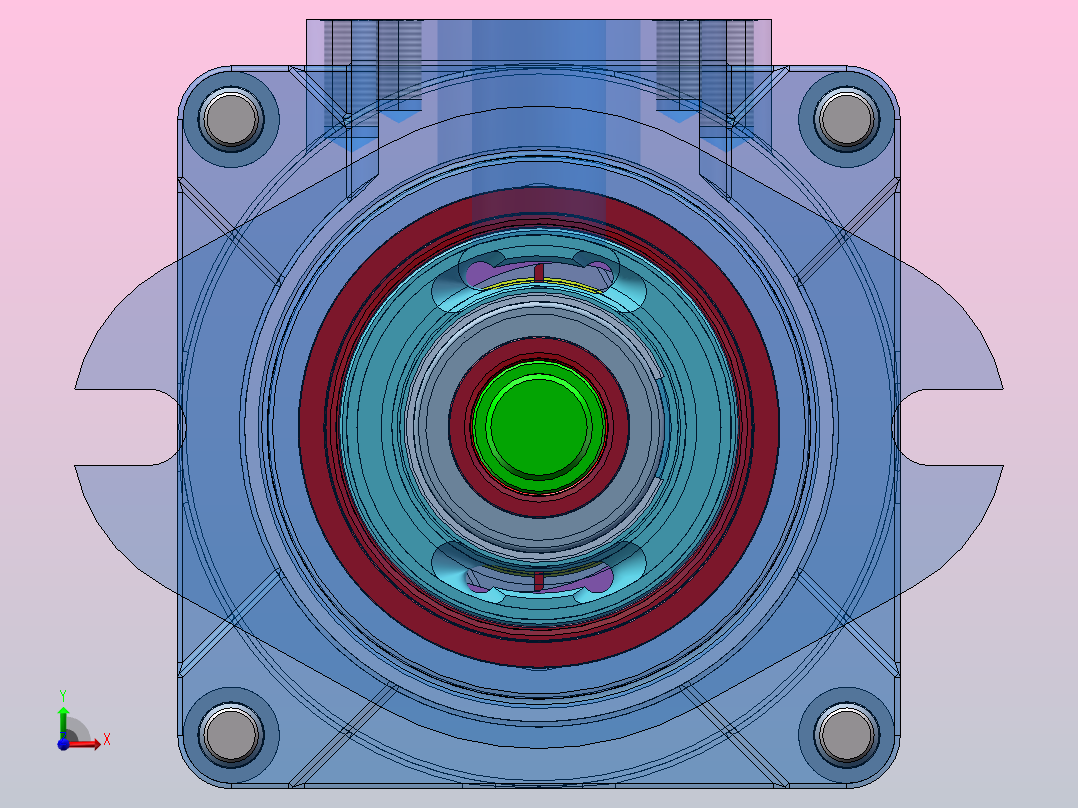

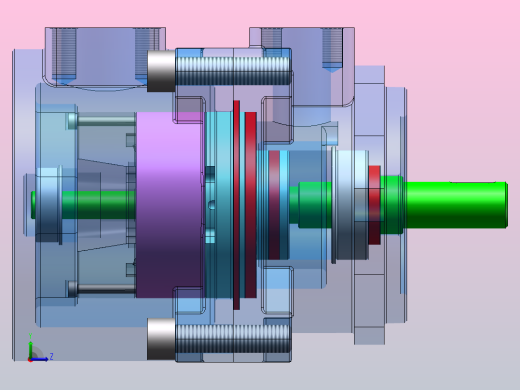

PFE 定量叶片泵设计（SW+CAD+说明书）AutoCAD,SolidWorks 3D模型
机械图纸名称为：PFE 定量叶片泵设计（SW+CAD+说明书），属于机械设备，非标机械分类，软件为AutoCAD,SolidWorks, 三维模型格式为sldprt,sldasm,dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10423251
模型大小：12.67M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,sldasm,dwg
是否可编辑：可修改，包括参数
上传时间：2026-04-22
图纸介绍：
下载模型
文件列表
1. PFE-41 定量叶片泵设计（论文）.docx
4.99 MB
2. PFE-41045 GB894．1-86轴用弹性挡圈A型20.SLDPRT
86.1 KB
3. PFE-41045 GB893．1-86孔用弹性挡圈A型32.SLDPRT
84.8 KB
4. PFE-41045 GB893．1-86孔用弹性挡圈A型47.SLDPRT
83.4 KB
5. PFE-41045 GB／T276-94深沟球轴承6201-2RZ.SLDPRT
467 KB
6. PFE-41045 GB／T276-94深沟球轴承6204-2RZ.SLDPRT
478 KB
7. PFE-41045 GB／T276-94深沟球轴承6301-2RZ.SLDPRT
421 KB
8. PFE-41045 GB／T70．1-2000内六角圆柱头螺钉M12×50.SLDPRT
111 KB
9. PFE-41045 GB／T70．1-2000内六角圆柱头螺钉M4×60.SLDPRT
99.5 KB
10. PFE-41045 前泵体.SLDDRW
311 KB
11. PFE-41045 前泵体.SLDPRT
542 KB
12. PFE-41045 右配油盘.SLDDRW
223 KB
13. PFE-41045 右配油盘.SLDPRT
278 KB
14. PFE-41045 叶片.SLDDRW
114 KB
15. PFE-41045 叶片.SLDPRT
67.8 KB
16. PFE-41045 后泵体.SLDPRT
615 KB
17. PFE-41045 定子.SLDDRW
146 KB
18. PFE-41045 定子.SLDPRT
108 KB
19. PFE-41045 定量叶片泵-总装配图.SLDASM
1.56 MB
20. PFE-41045 定量叶片泵-总装配图.SLDDRW
979 KB
21. PFE-41045 密封件1.SLDPRT
135 KB
22. PFE-41045 密封件2.SLDPRT
130 KB
23. PFE-41045 密封件3.SLDPRT
124 KB
24. PFE-41045 左配油盘.SLDPRT
536 KB
25. PFE-41045 转子.SLDDRW
206 KB
26. PFE-41045 转子.SLDPRT
236 KB

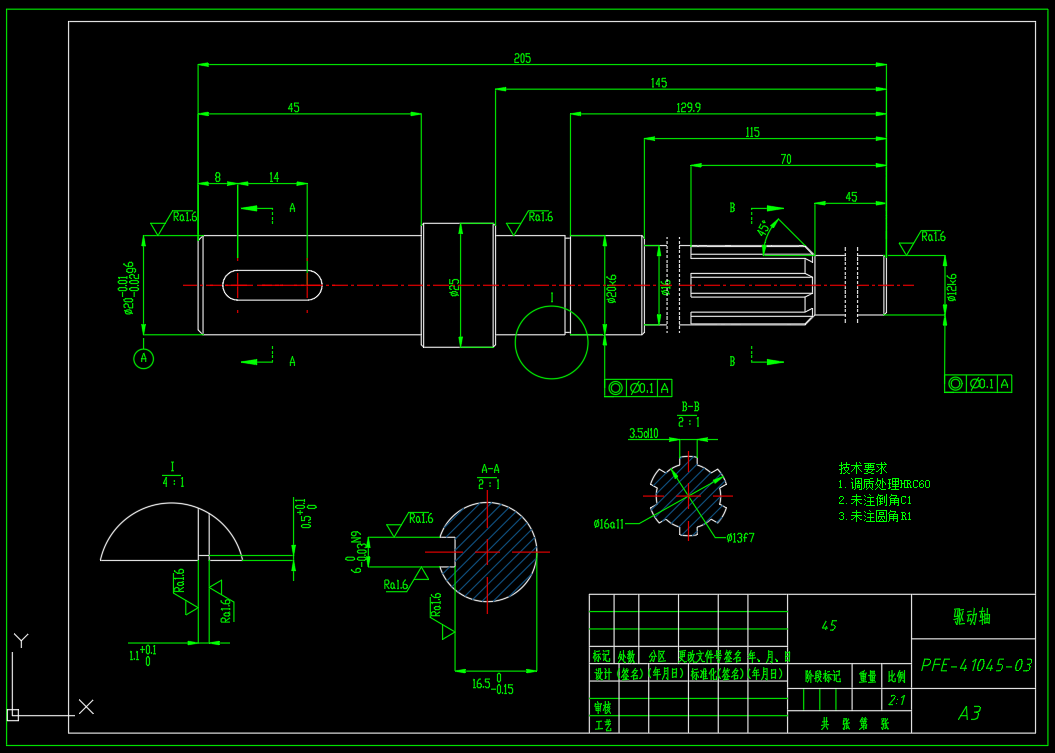

27. PFE-41045 驱动轴.SLDDRW
182 KB
28. PFE-41045 驱动轴.SLDPRT
164 KB
29. PFE-41045 骨架密封件.SLDPRT
249 KB
30. PFE-41045-00 定量叶片泵-总装配图-A0.DWG
313 KB
31. PFE-41045-02 右配油盘-A1.DWG
86 KB
32. PFE-41045-03 驱动轴-A3.DWG
68.4 KB
33. PFE-41045-05 前泵体-A0.DWG
124 KB
34. PFE-41045-10 定子-A3.DWG
59.5 KB
35. PFE-41045-11 转子-A2.DWG
97.1 KB
36. PFE-41045-12 叶片-A4.DWG
45.5 KB
37. 屏幕截图 2024-08-06 223841.png
285 KB

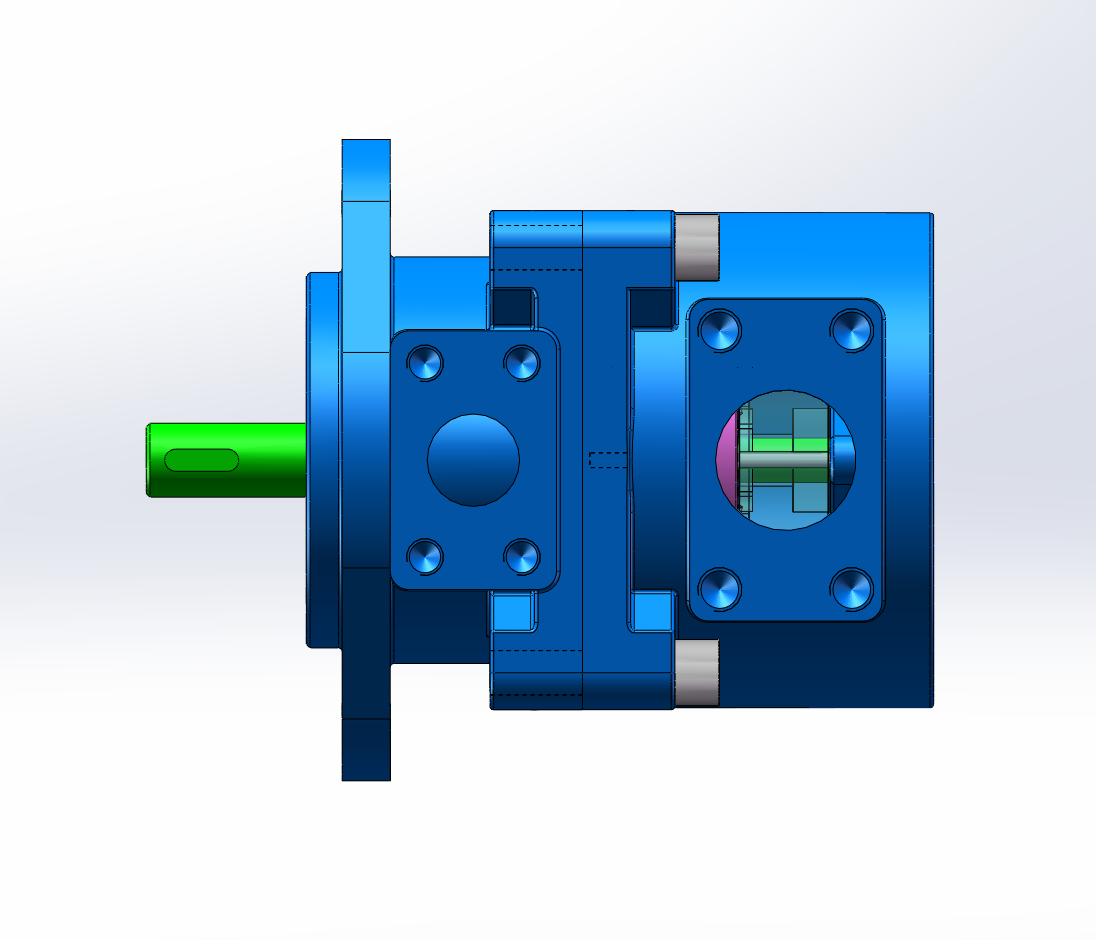

38. 屏幕截图 2024-08-06 223902.png
140 KB
39. 屏幕截图 2024-08-06 223930.png
603 KB

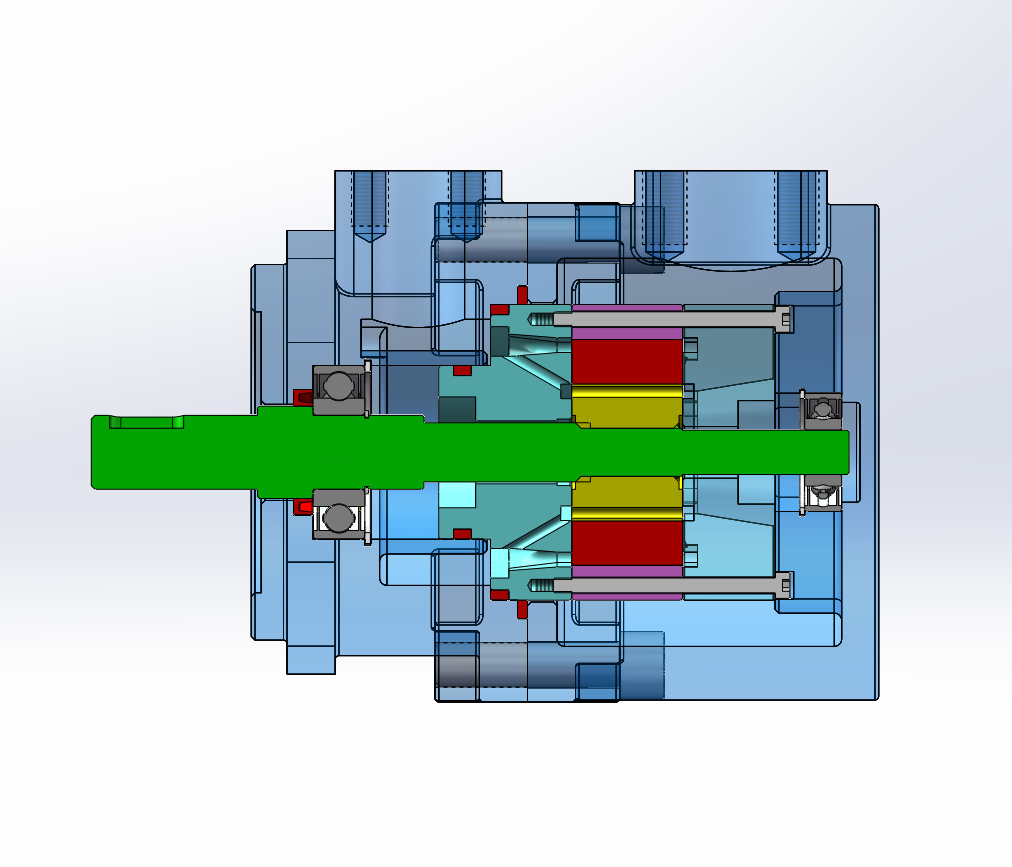

40. 屏幕截图 2024-08-06 223953.png
173 KB

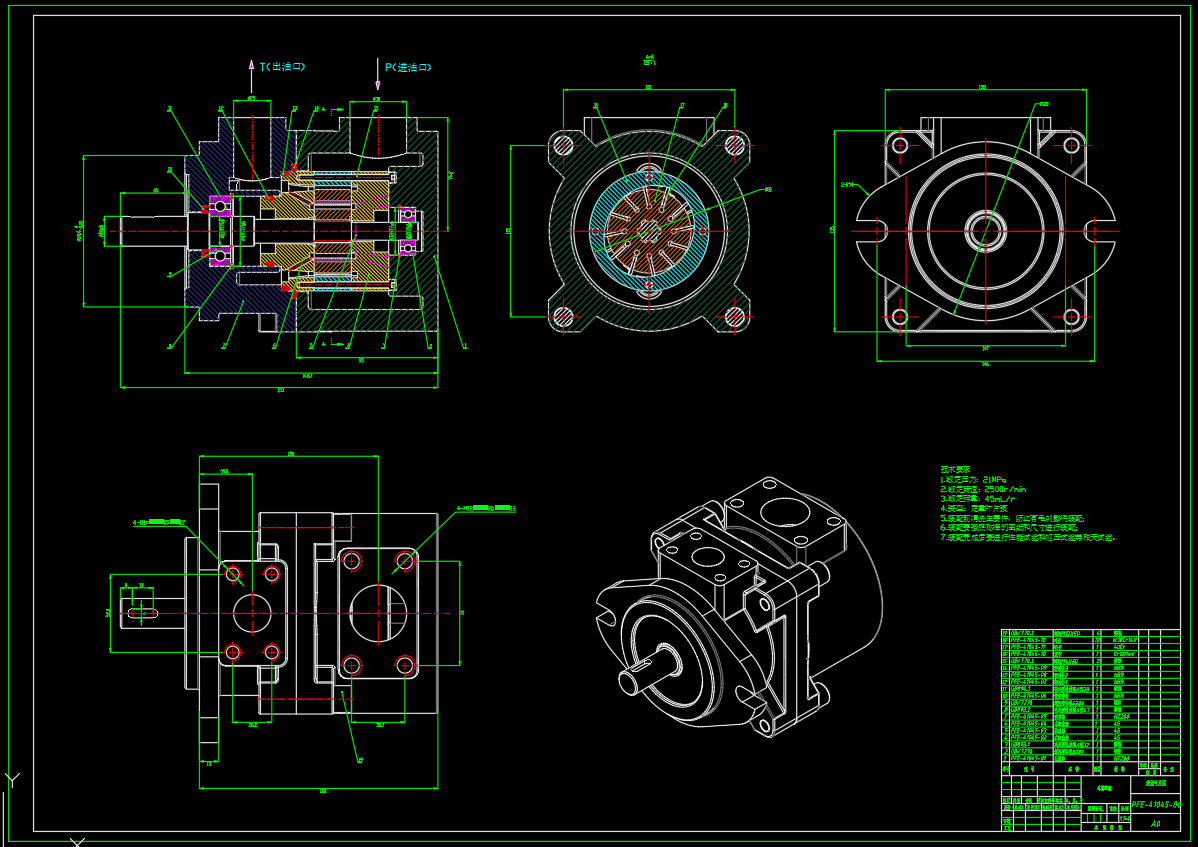

41. 屏幕截图 2024-08-06 224023.png
295 KB

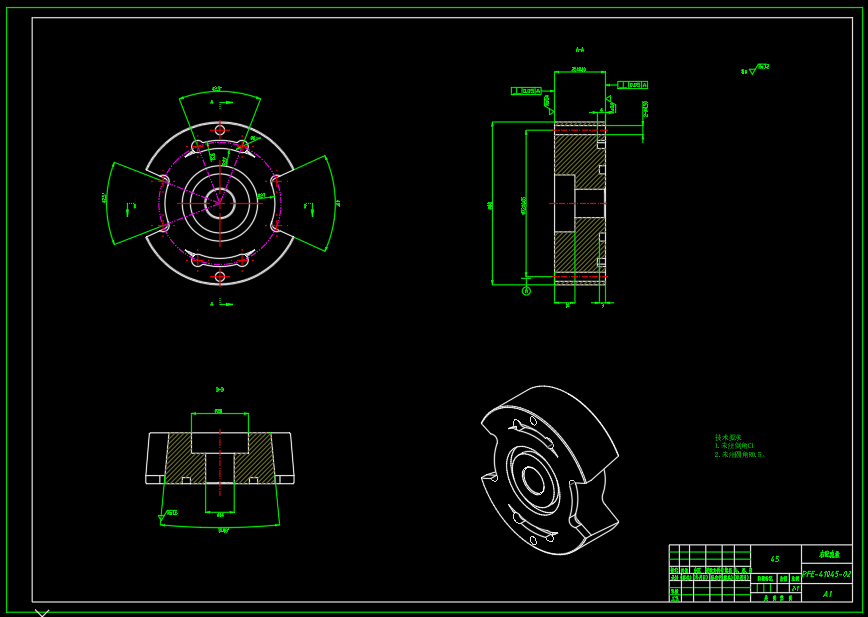

42. 屏幕截图 2024-08-06 224049.png
83.6 KB
43. 屏幕截图 2024-08-06 224106.png
89.3 KB

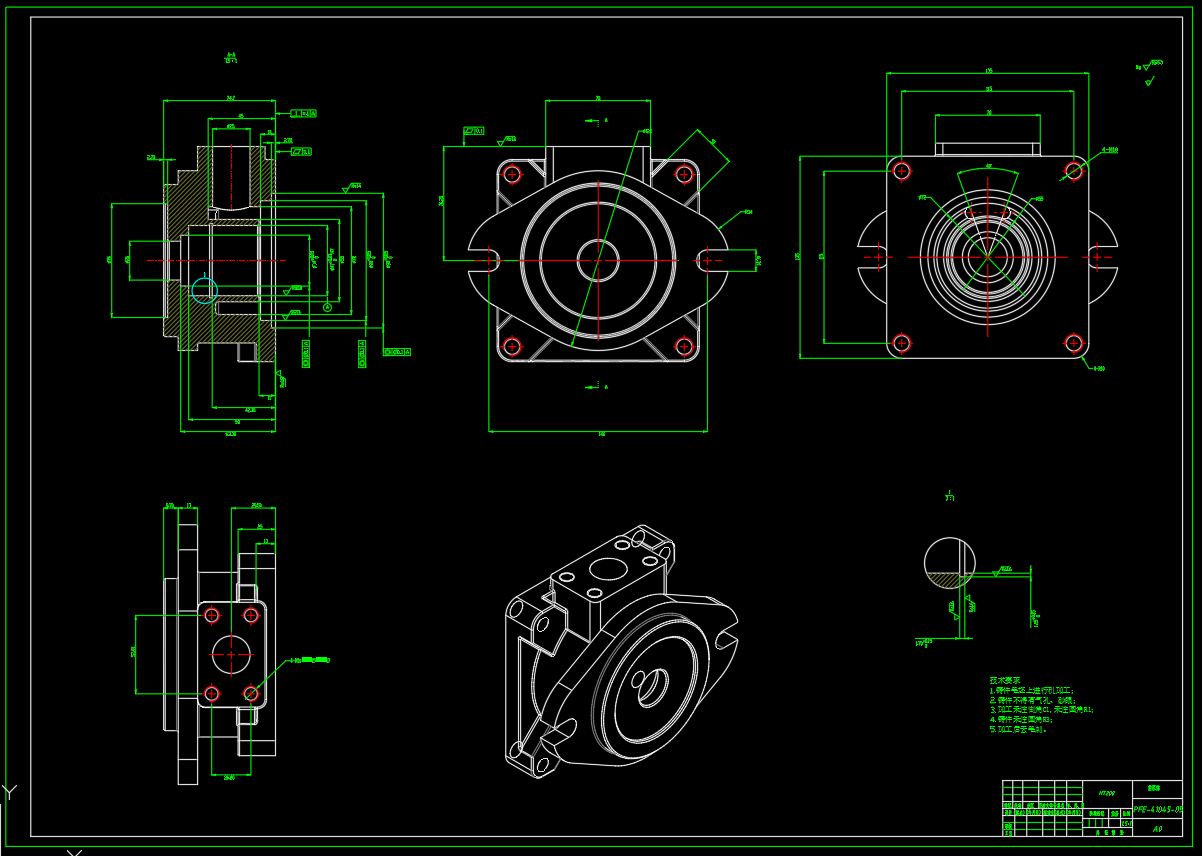

44. 屏幕截图 2024-08-06 224123.png
184 KB
45. 屏幕截图 2024-08-06 224149.png
47.9 KB
