旋耕机侧齿轮箱（Z13-Z27-Z28-Z27）（SW+CAD+说明书）AutoCAD,SolidWorks图档

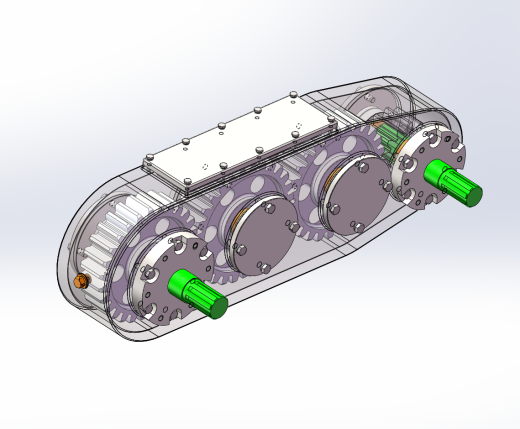

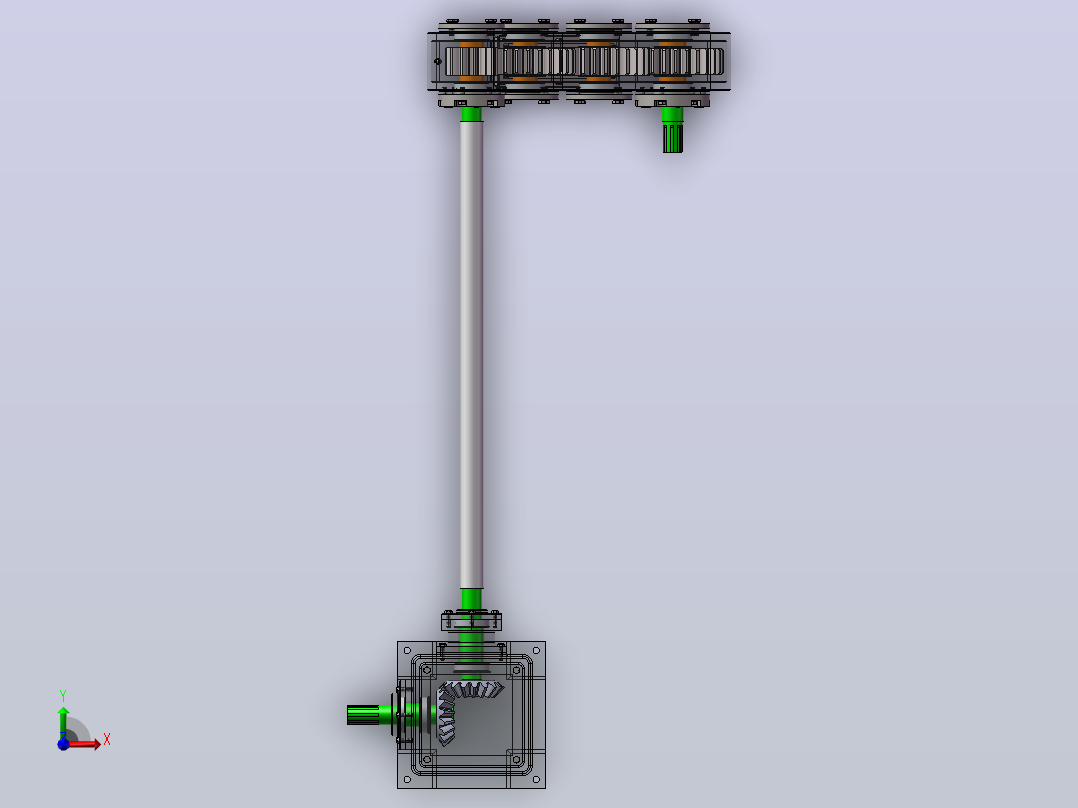

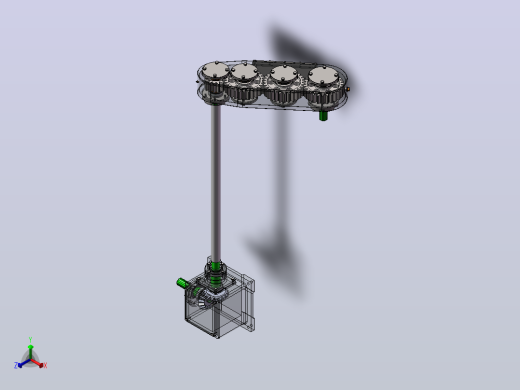

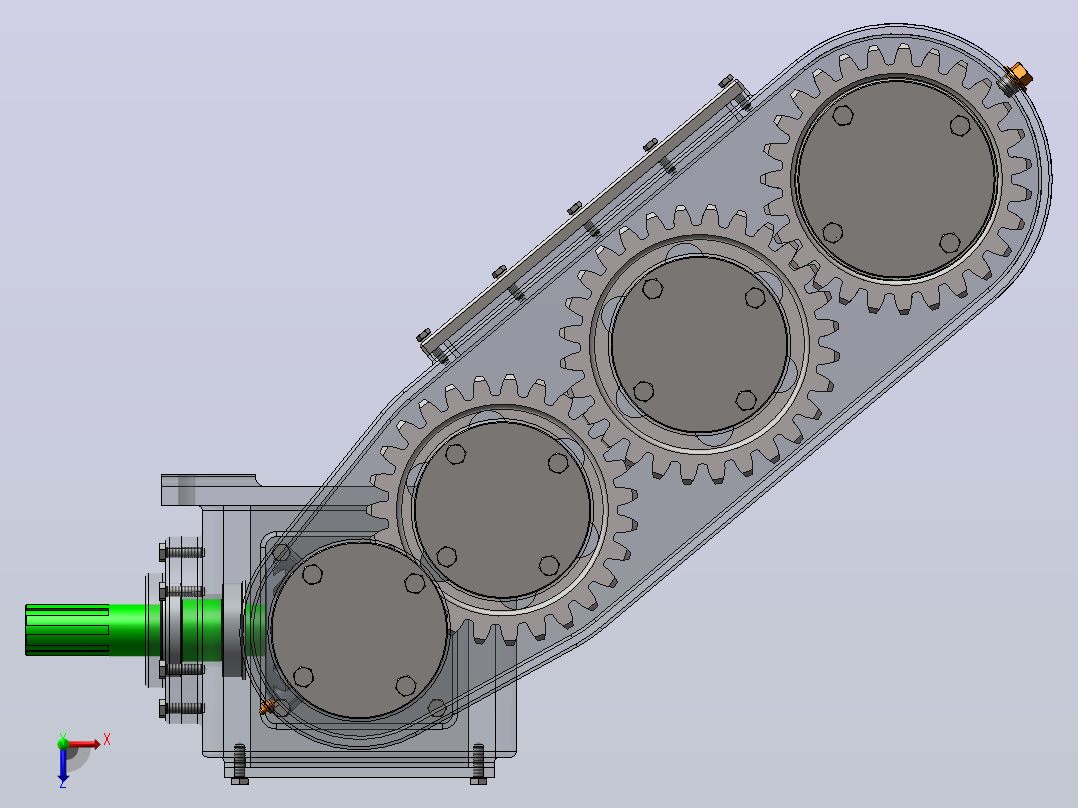

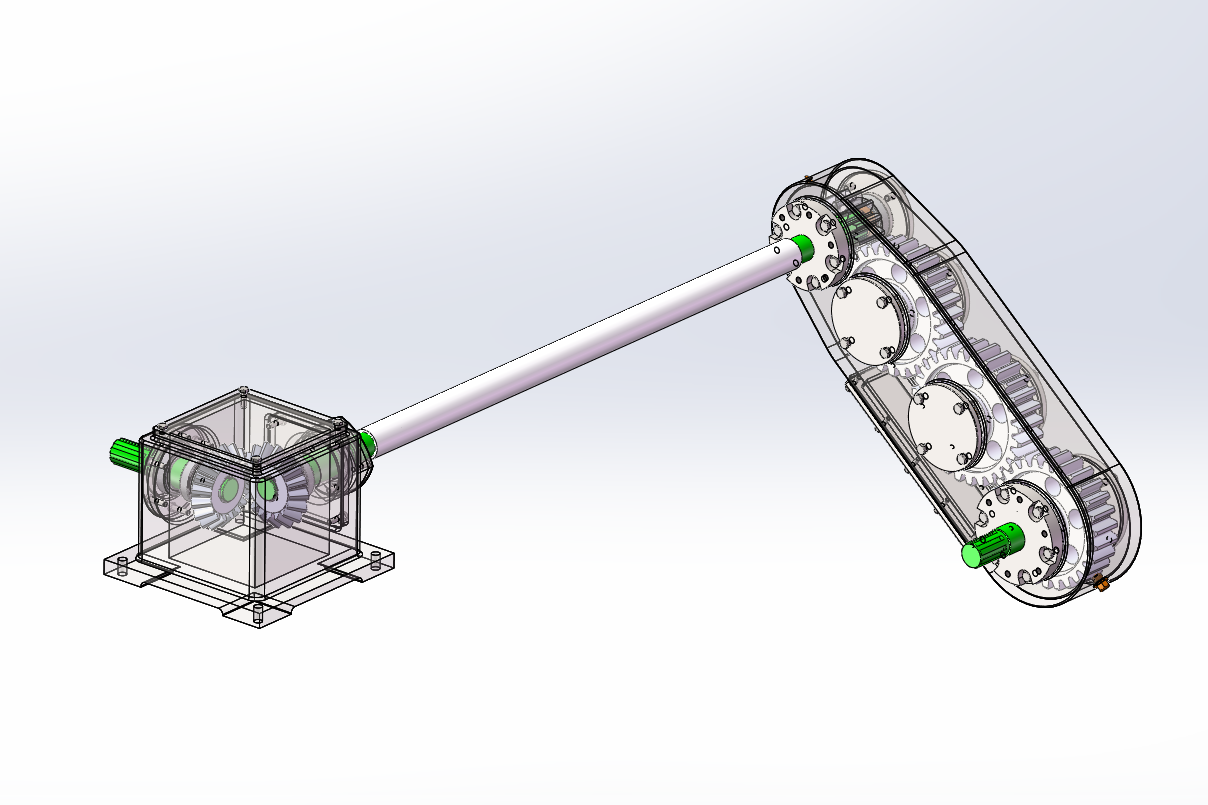

CAD图档名称为：旋耕机侧齿轮箱（Z13-Z27-Z28-Z27）（SW+CAD+说明书），属于机械设备，农用机械分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,dwg,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10519670
模型大小：24.06M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,dwg,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-06-29
图纸介绍：
下载模型
文件列表
1. GB893．1-86孔用弹性挡圈A型804.SLDPRT
89.1 KB
2. GB893．1-86孔用弹性挡圈A型90-14.SLDPRT
89.1 KB
3. GB894．1-86轴用弹性挡圈A型45-14.SLDPRT
93.6 KB
4. GB／T1096-1979普通平键A型14×344.SLDPRT
119 KB
5. GB／T276-94深沟球轴承6010-2RZ14.SLDPRT
620 KB
6. GB／T276-94深沟球轴承6210-2RZ1-14.SLDPRT
525 KB
7. GB／T276-94深沟球轴承6210-2RZ4.SLDPRT
524 KB
8. GB／T276-94深沟球轴承6211-2RZ4.SLDPRT
527 KB
9. GB／T276-94深沟球轴承6309-2RZ4.SLDPRT
453 KB
10. GB／T5781-2000六角头螺栓全螺纹C级M10×30-14.SLDPRT
165 KB
11. GB／T5781-2000六角头螺栓全螺纹C级M10×35-14.SLDPRT
163 KB
12. GB／T5781-2000六角头螺栓全螺纹C级M12×304.SLDPRT
165 KB
13. GB／T5781-2000六角头螺栓全螺纹C级M8×30-14.SLDPRT
158 KB
14. GB／T93-1987标准型弹性垫圈(装配)10×2．6-14.SLDPRT
105 KB
15. GB／T93-1987标准型弹性垫圈(装配)12×3．14.SLDPRT
107 KB
16. GB／T93-1987标准型弹性垫圈(装配)8×2．1-14.SLDPRT
96.8 KB
17. JB-ZQ-4450 油塞-M20-1114.SLDPRT
167 KB
18. JB／T7940．1-1995直通式压注油杯104.SLDPRT
125 KB

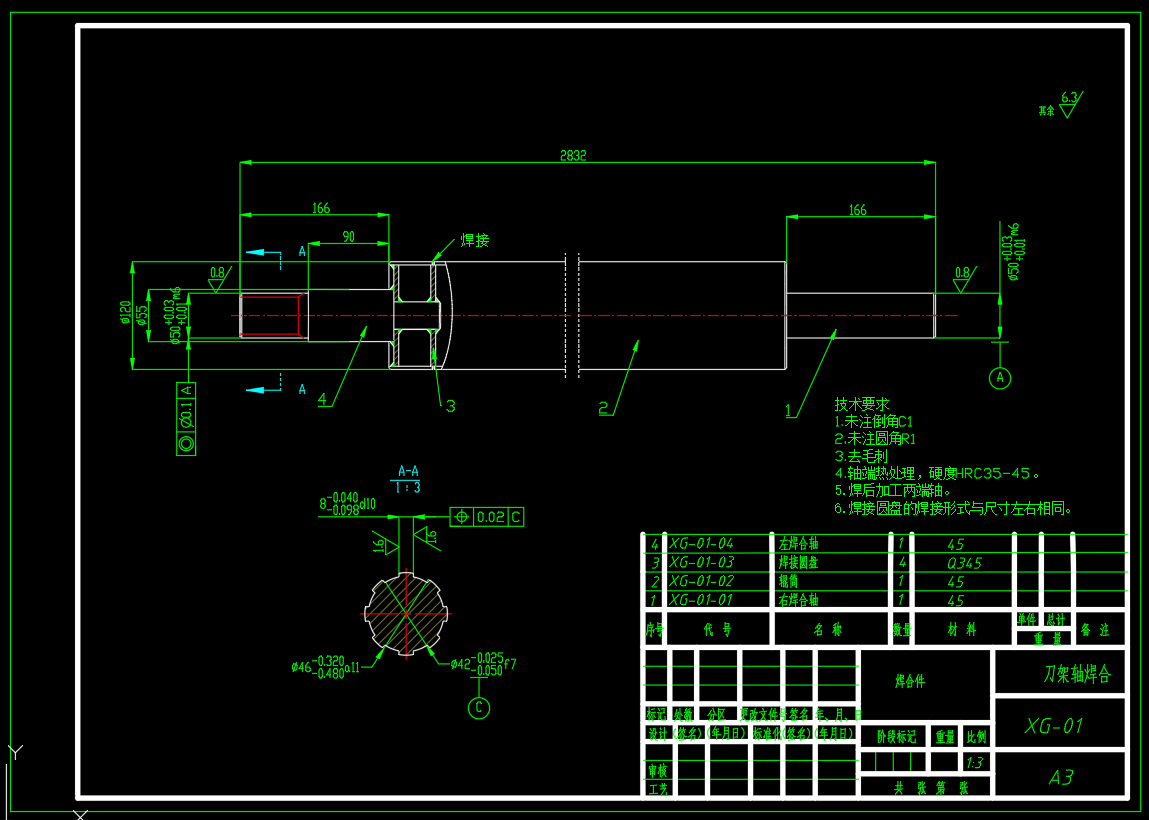

19. XG--01 刀架轴焊合.DWG
186 KB

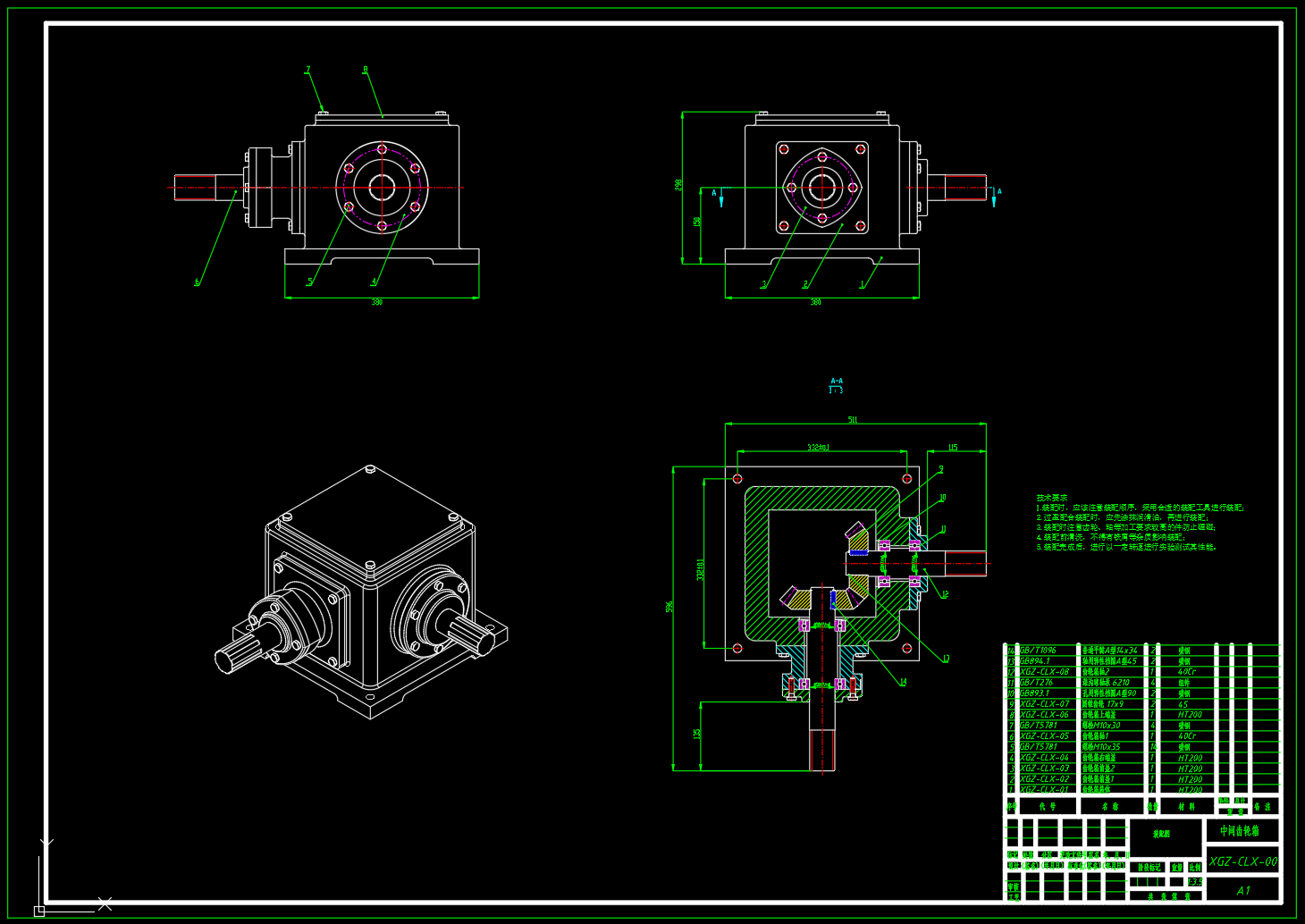

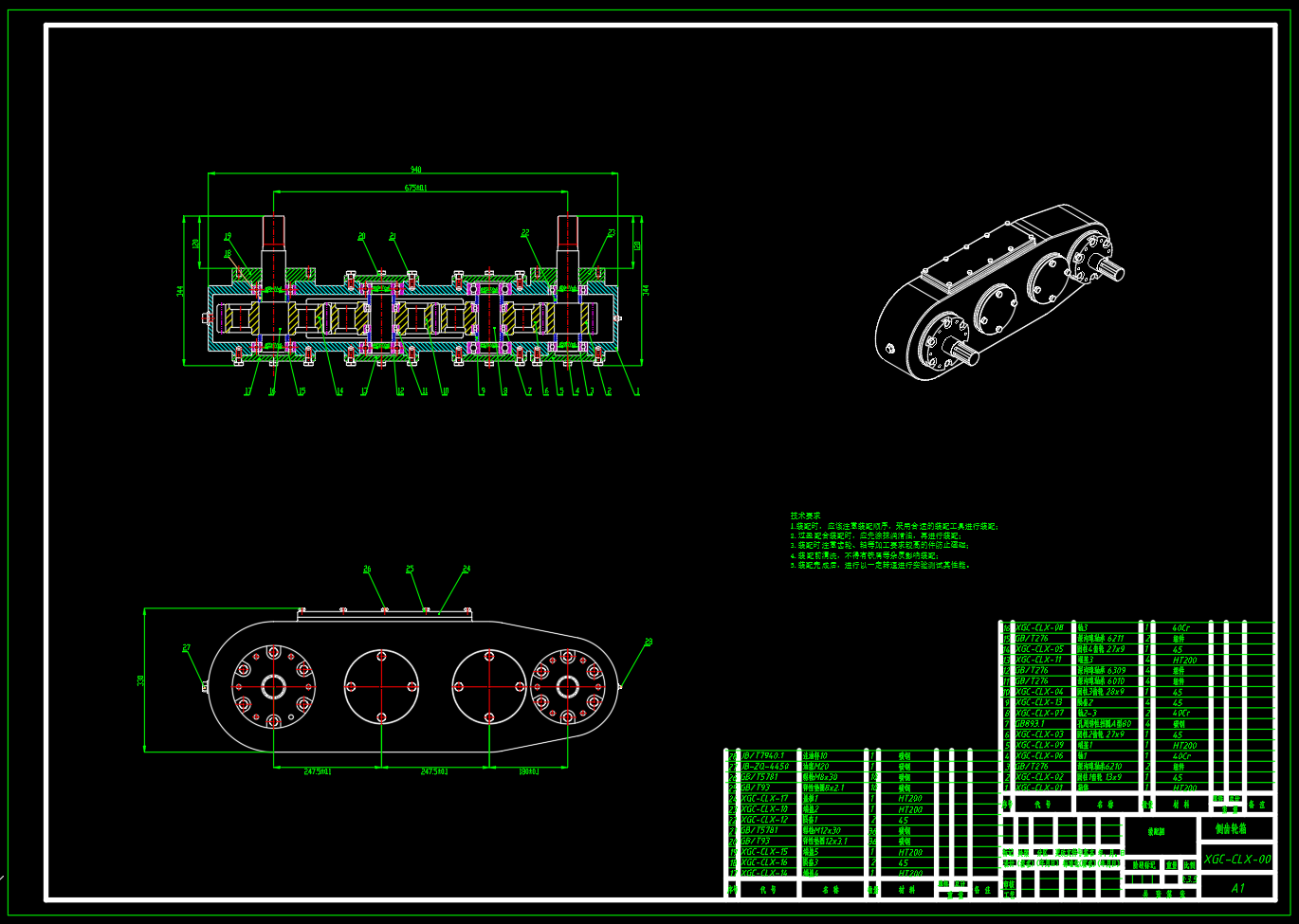

20. XGC-CLX-00 侧齿轮箱-A1.dwg
512 KB
21. XGC-CLX-00 侧齿轮箱.DWG
393 KB

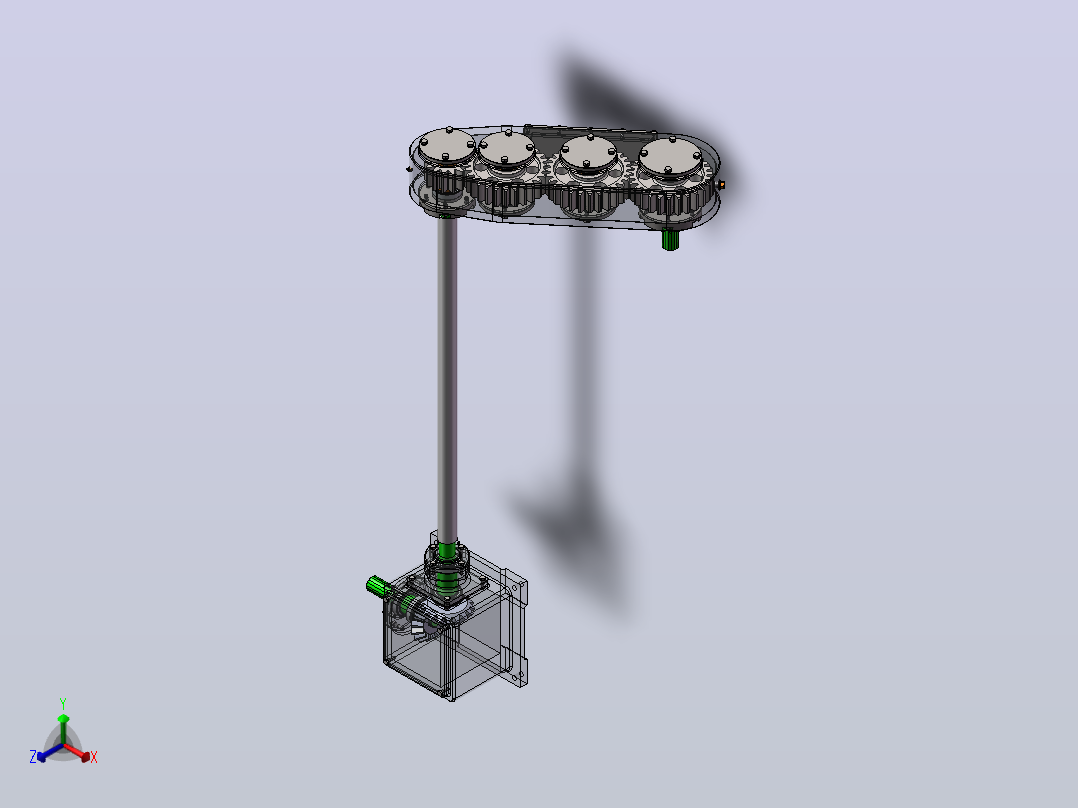

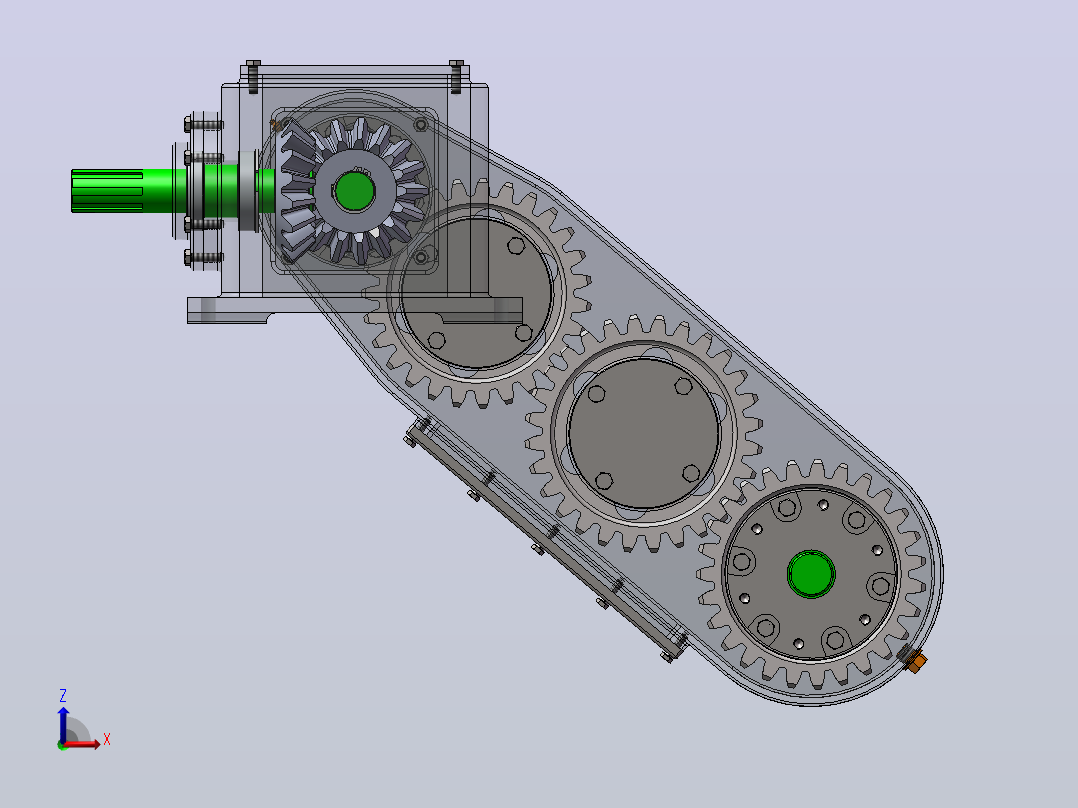

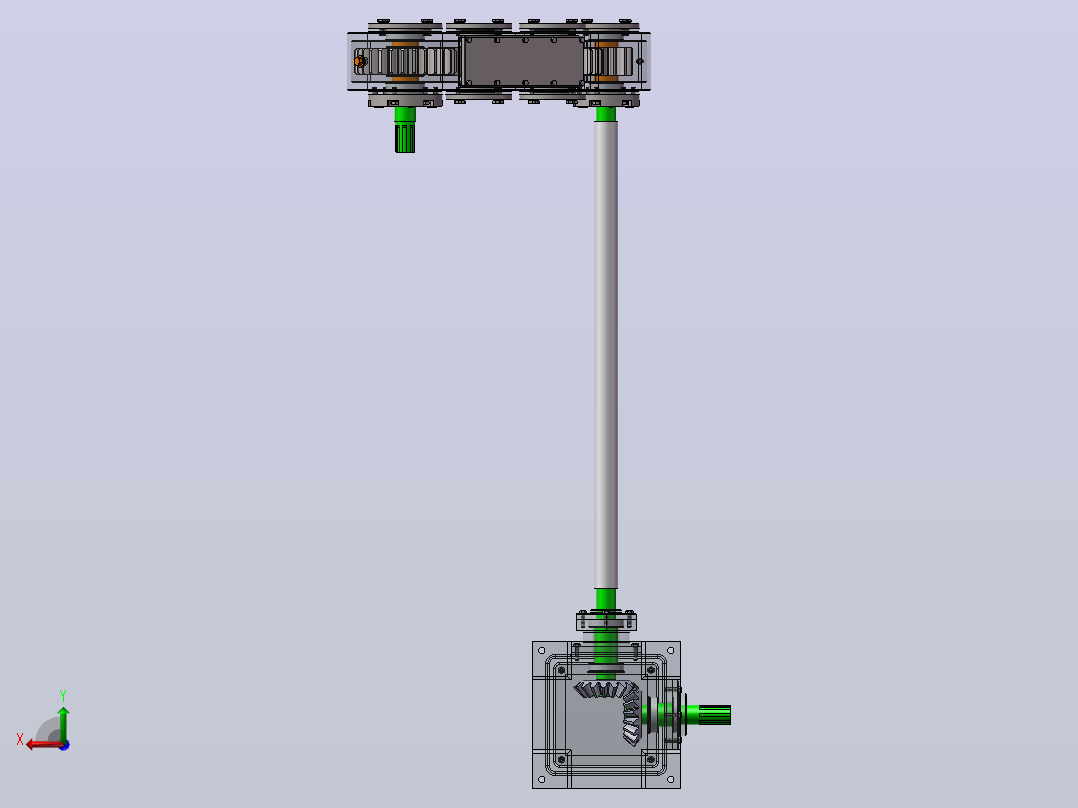

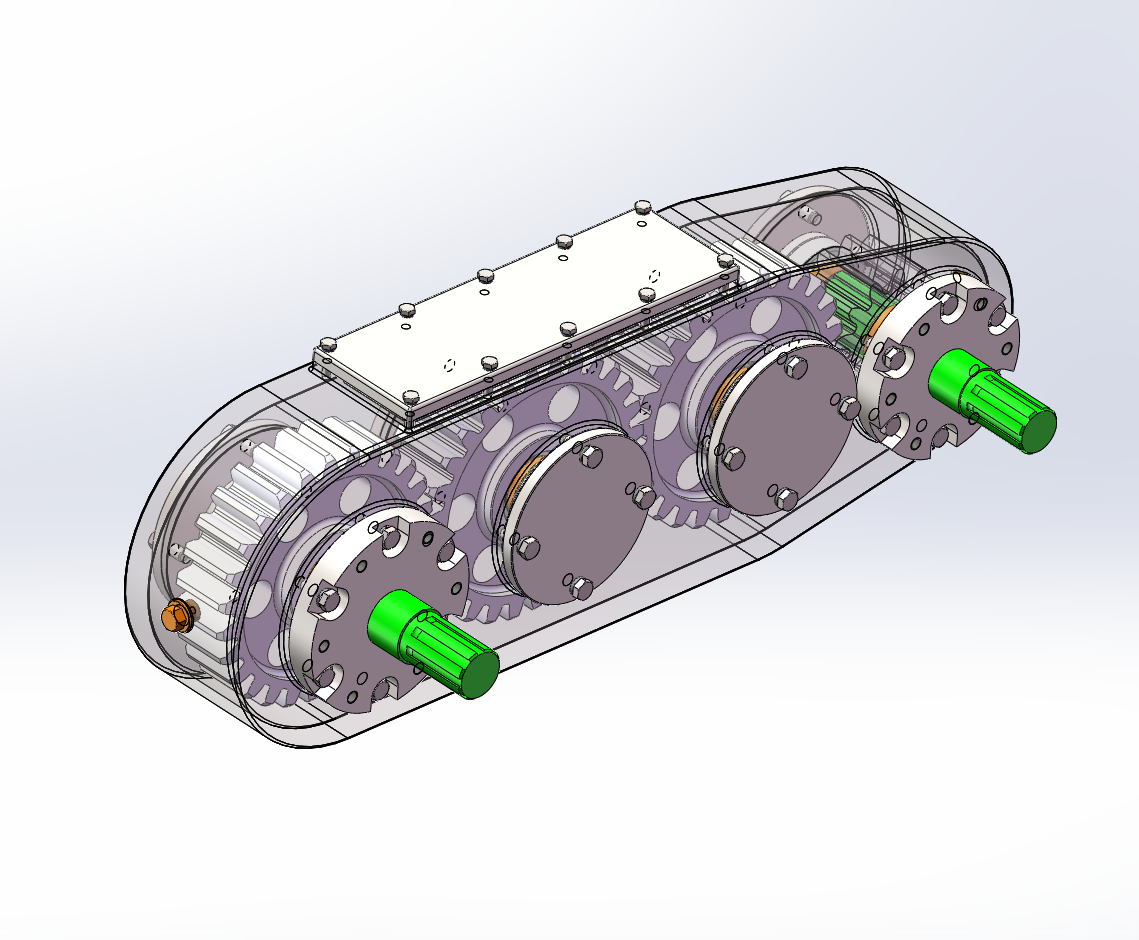

22. XGC-CLX-00 侧齿轮箱.SLDASM
1.94 MB
23. XGC-CLX-00 侧齿轮箱.SLDDRW
1.66 MB
24. XGC-CLX-00 侧齿轮箱.bak
838 KB

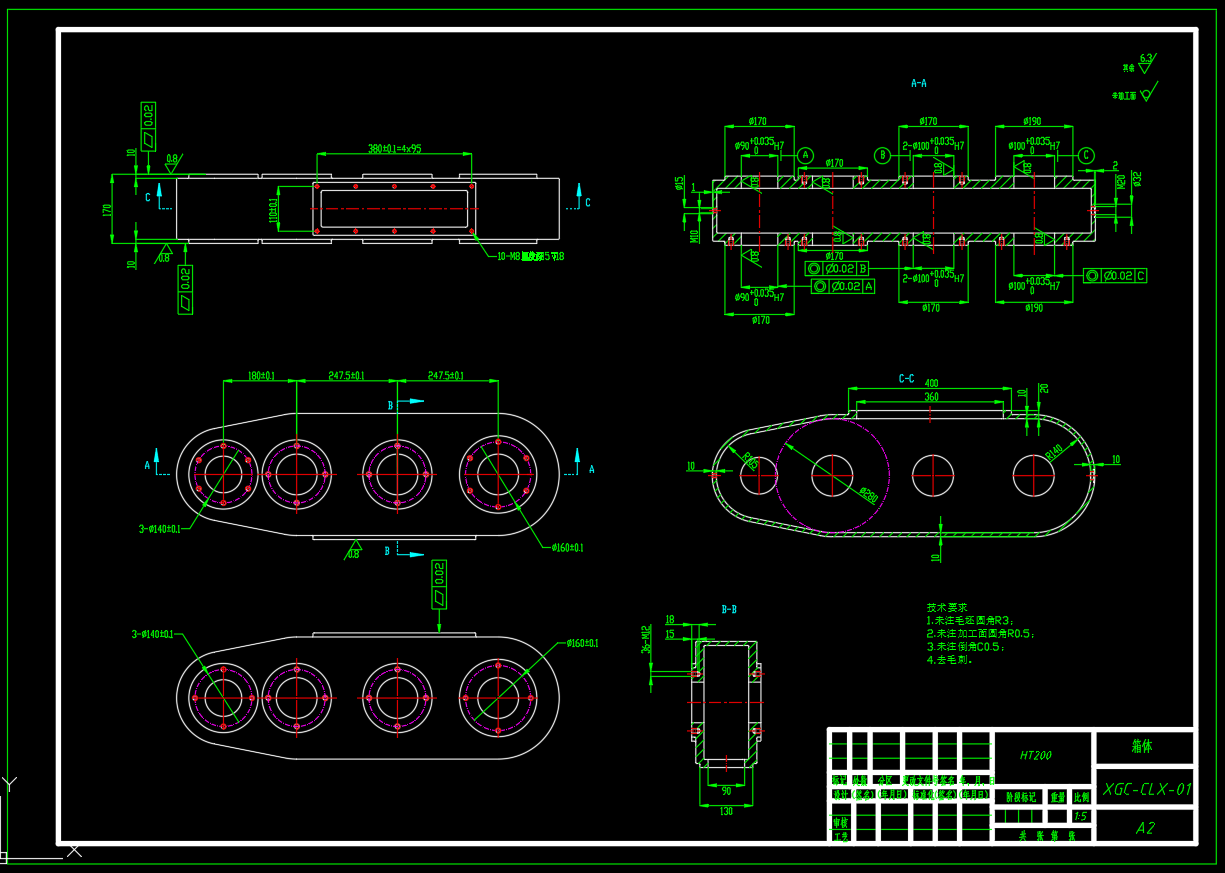

25. XGC-CLX-01 箱体-A2.dwg
210 KB
26. XGC-CLX-01 箱体.SLDDRW
410 KB
27. XGC-CLX-01 箱体.SLDPRT
558 KB
28. XGC-CLX-02 圆柱1齿轮13×9.SLDPRT
217 KB
29. XGC-CLX-03 圆柱2齿轮27×9.SLDPRT
470 KB
30. XGC-CLX-04 圆柱3齿轮28×9.SLDPRT
452 KB

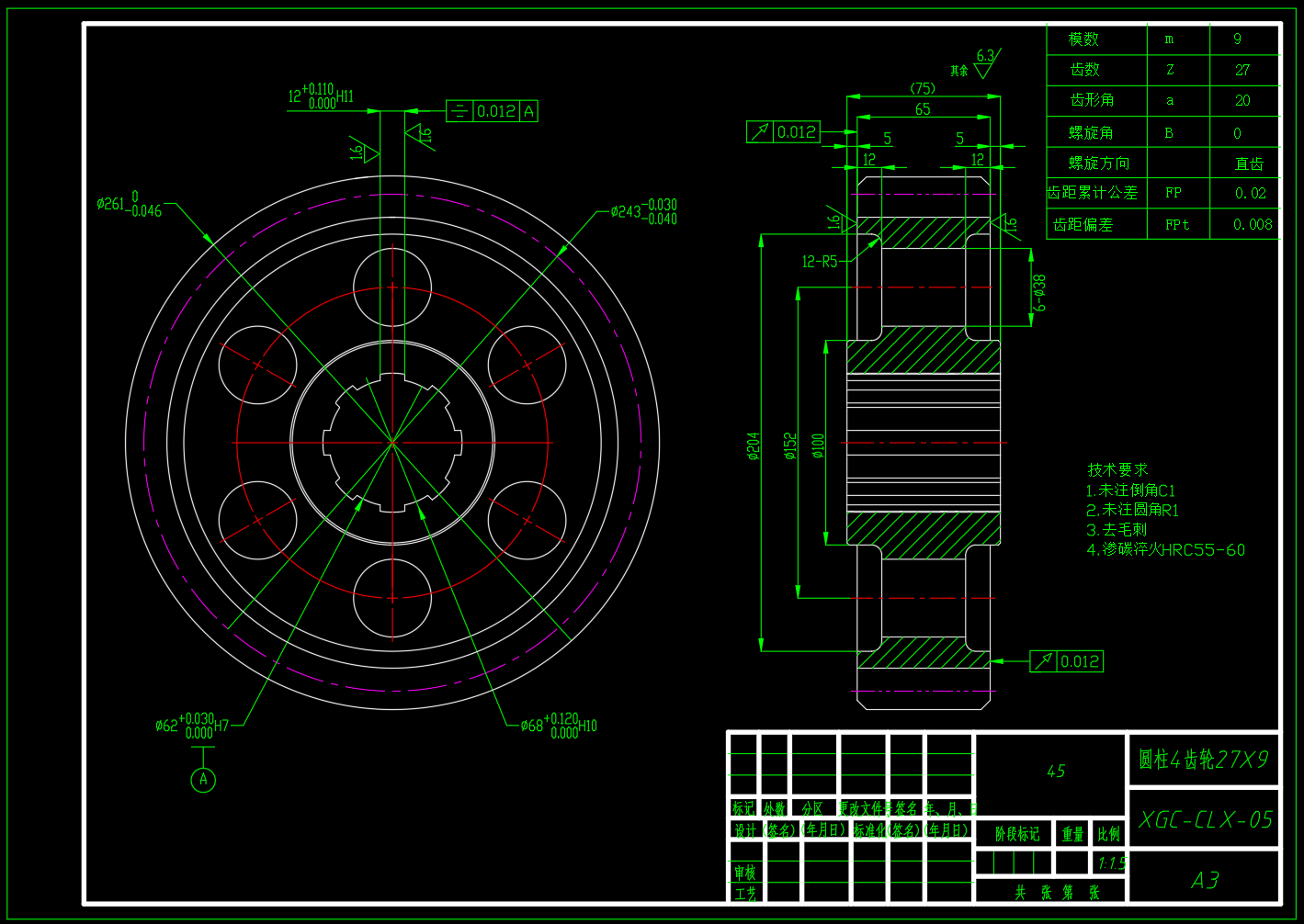

31. XGC-CLX-05 圆柱4齿轮27×9-A3.dwg
57.3 KB
32. XGC-CLX-05 圆柱4齿轮27×9.SLDDRW
270 KB
33. XGC-CLX-05 圆柱4齿轮27×9.SLDPRT
428 KB

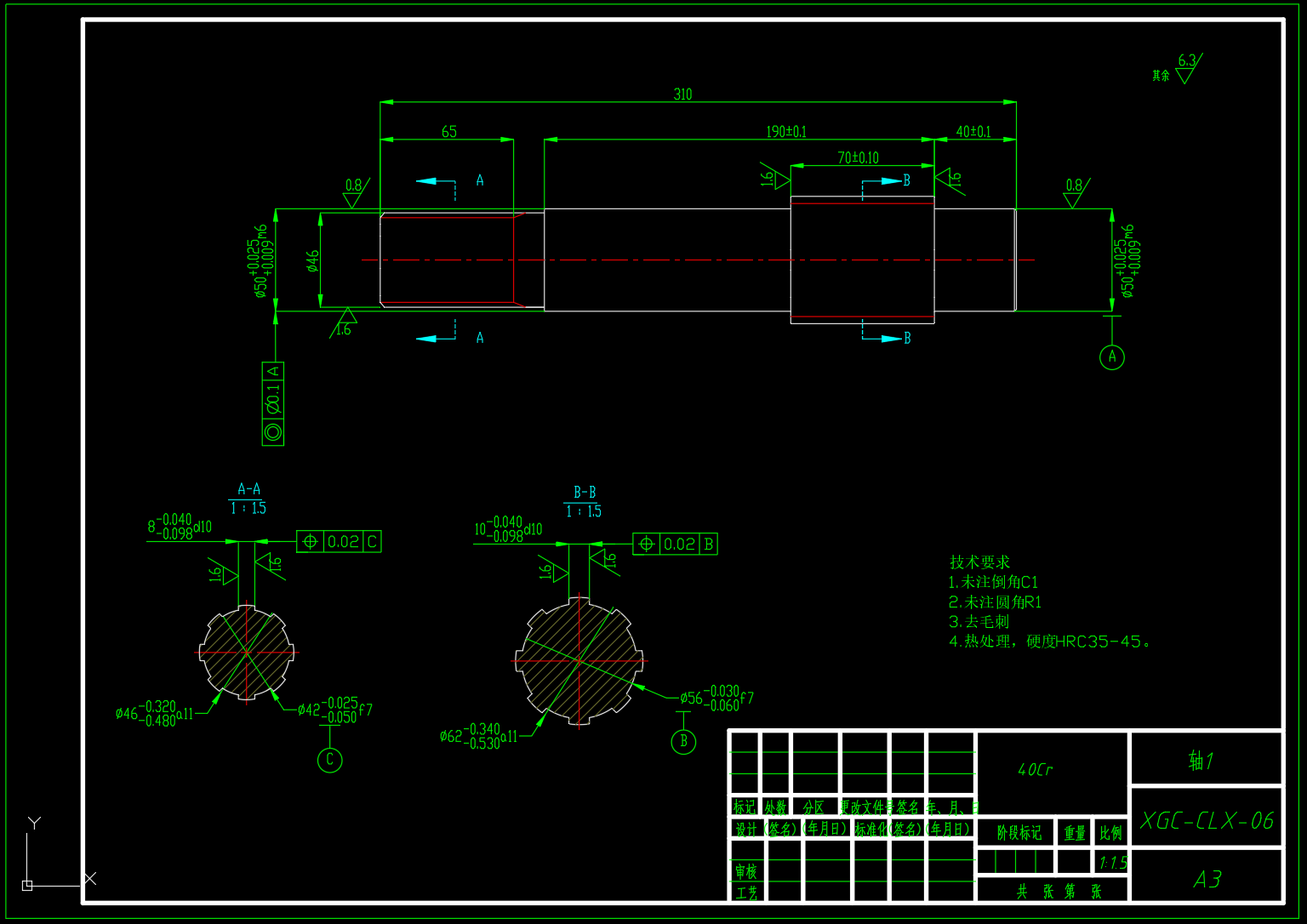

34. XGC-CLX-06 轴1-A3.dwg
154 KB
35. XGC-CLX-06 轴1.SLDDRW
190 KB
36. XGC-CLX-06 轴1.SLDPRT
178 KB
37. XGC-CLX-07 轴2-3.SLDPRT
107 KB
38. XGC-CLX-08 轴3.SLDPRT
208 KB
39. XGC-CLX-09 端盖1.SLDPRT
122 KB
40. XGC-CLX-10 端盖2.SLDPRT
180 KB
41. XGC-CLX-11 端盖3.SLDPRT
125 KB
42. XGC-CLX-12 隔套1.SLDPRT
107 KB
43. XGC-CLX-13 隔套2.SLDPRT
115 KB
44. XGC-CLX-14 端盖4.SLDPRT
120 KB
45. XGC-CLX-15 端盖5.SLDPRT
177 KB
46. XGC-CLX-16 隔套3.SLDPRT
108 KB
47. XGC-CLX-17 盖板1.SLDPRT
137 KB

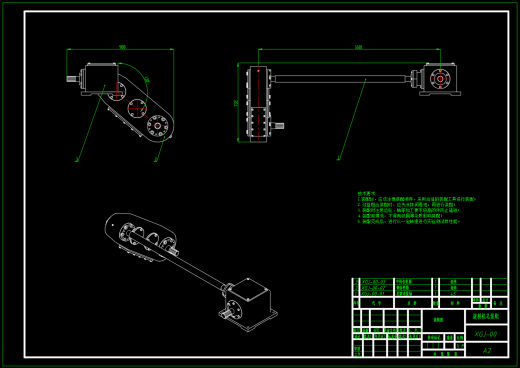

48. XGJ-00 旋耕机总装配-A2.DWG
294 KB
49. XGZ-CLX-00 中齿轮箱-A1.dwg
353 KB
50. XGZ-CLX-00 中齿轮箱.SLDASM
836 KB
51. XGZ-CLX-00 中齿轮箱.SLDDRW
971 KB

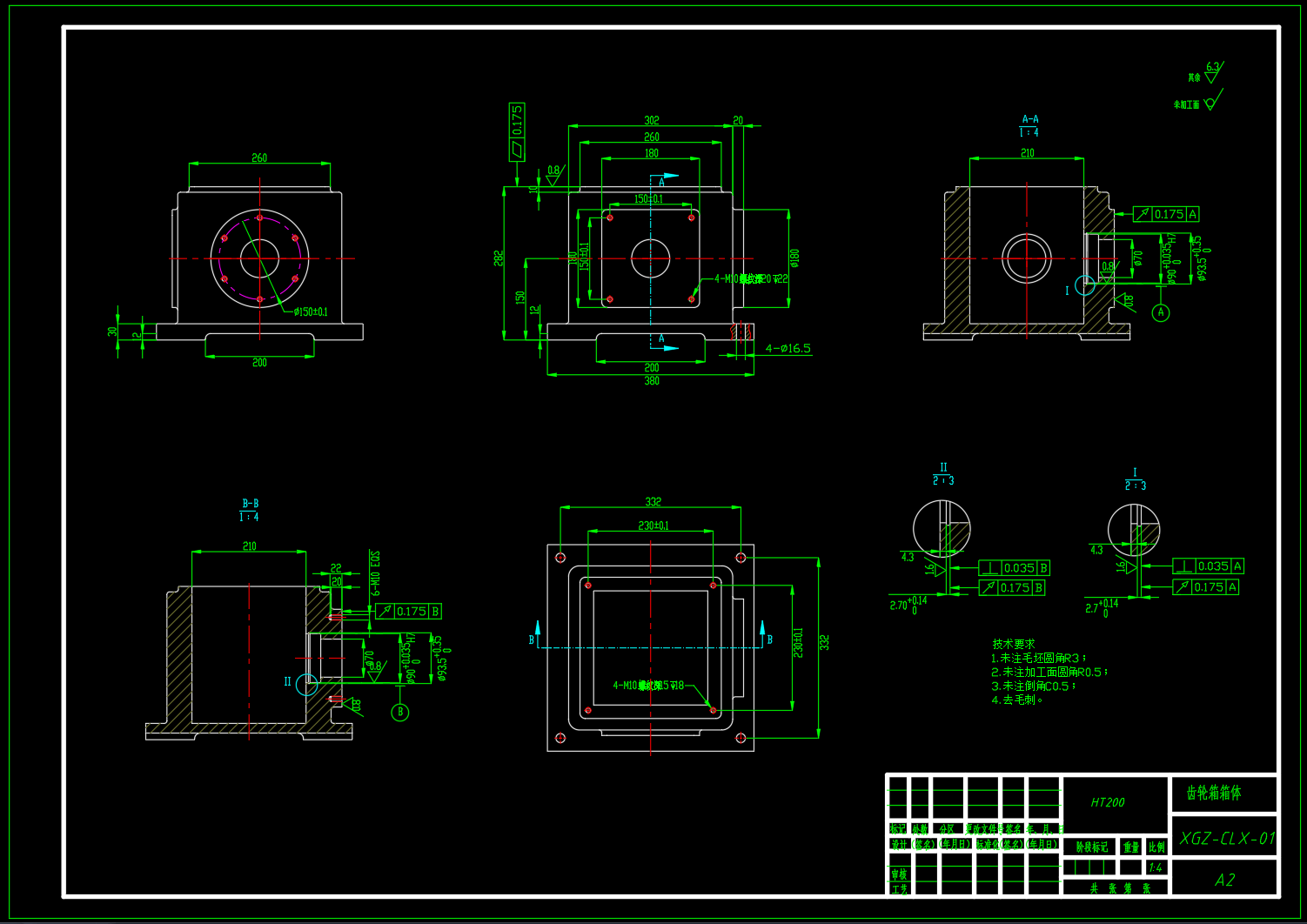

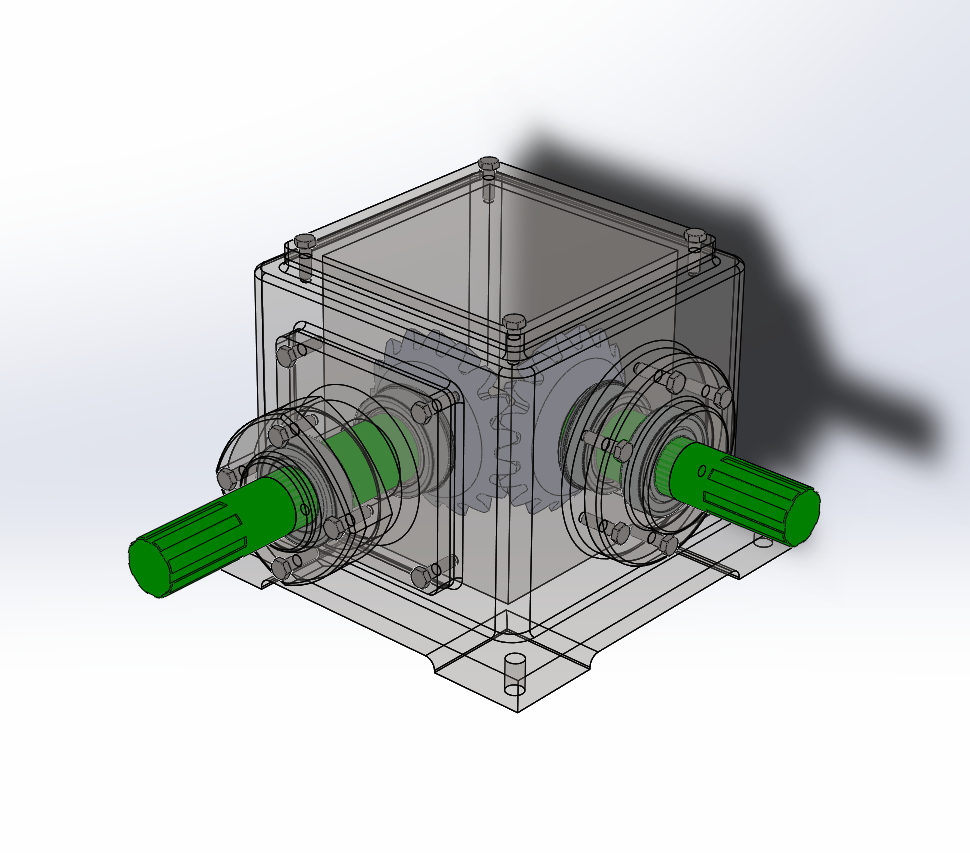

52. XGZ-CLX-01 齿轮箱箱体.SLDDRW
285 KB
53. XGZ-CLX-01 齿轮箱箱体.SLDPRT
346 KB
54. XGZ-CLX-01 齿轮箱箱体.dwg
186 KB
55. XGZ-CLX-02 齿轮箱前端盖1.SLDPRT
192 KB
56. XGZ-CLX-03 齿轮箱前端盖2.SLDPRT
165 KB
57. XGZ-CLX-04 齿轮箱上端盖.SLDPRT
68.8 KB
58. XGZ-CLX-05 齿轮箱轴1.SLDPRT
187 KB
59. XGZ-CLX-06 齿轮箱轴 2.SLDPRT
186 KB
60. XGZ-CLX-07 圆锥齿轮17×9.SLDPRT
336 KB
61. XGZ-CLX-07 齿轮箱右端盖.SLDPRT
150 KB
62. 企业微信截图_20240203221717.png
95.2 KB
63. 企业微信截图_20240203221745.png
212 KB
64. 企业微信截图_20240203221759.png
167 KB
65. 企业微信截图_20240203221810.png
200 KB
66. 企业微信截图_20240203221824.png
114 KB
67. 企业微信截图_20240203221838.png
129 KB
68. 企业微信截图_20240203221851.png
186 KB
69. 企业微信截图_20240203221903.png
141 KB
70. 企业微信截图_20240203221916.png
57 KB
71. 企业微信截图_20240203221929.png
63.4 KB
72. 企业微信截图_20240203222031.png
298 KB
73. 企业微信截图_20240203222051.png
403 KB
74. 企业微信截图_20240203222111.png
259 KB

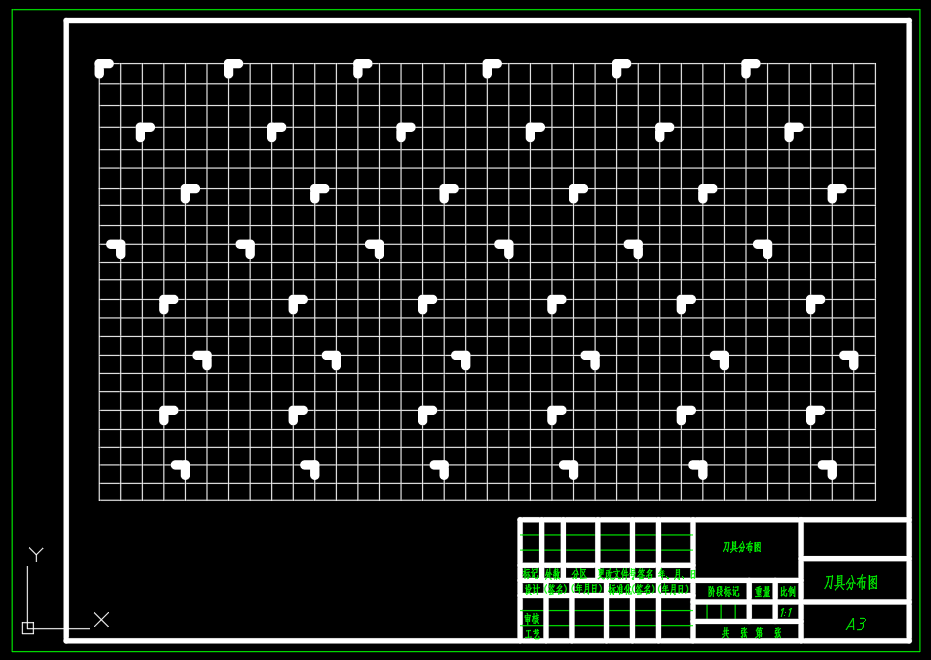

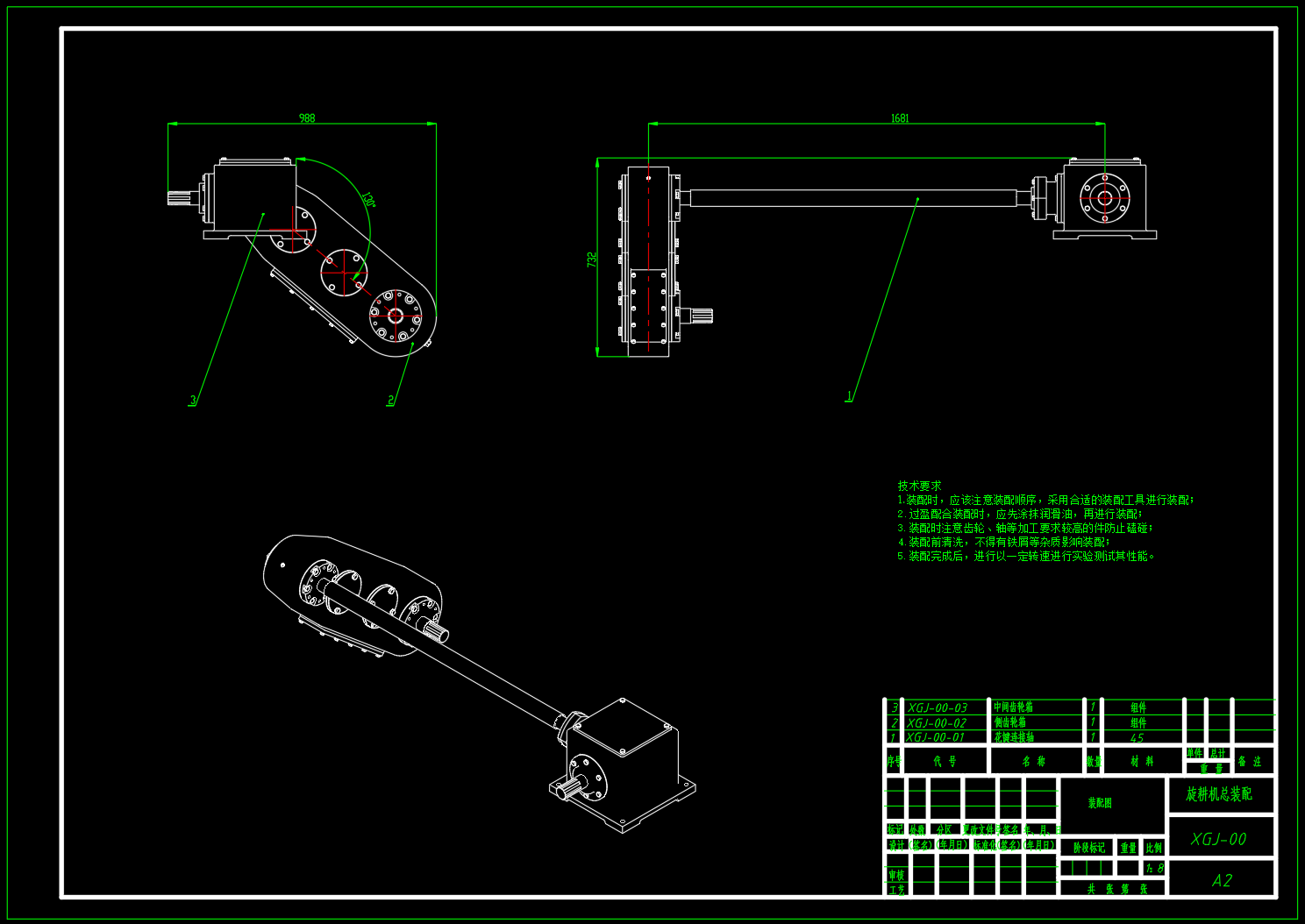

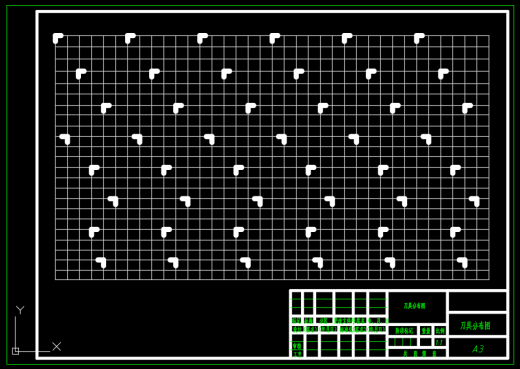

75. 旋耕刀分布图.dwg
166 KB

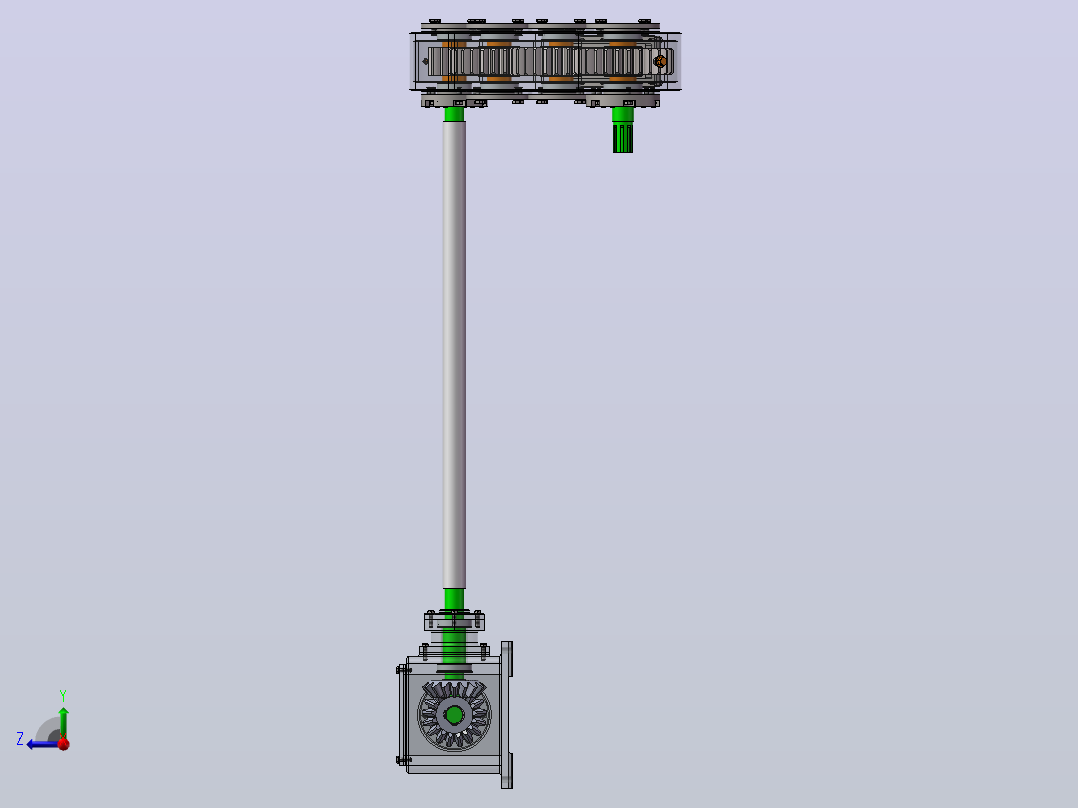

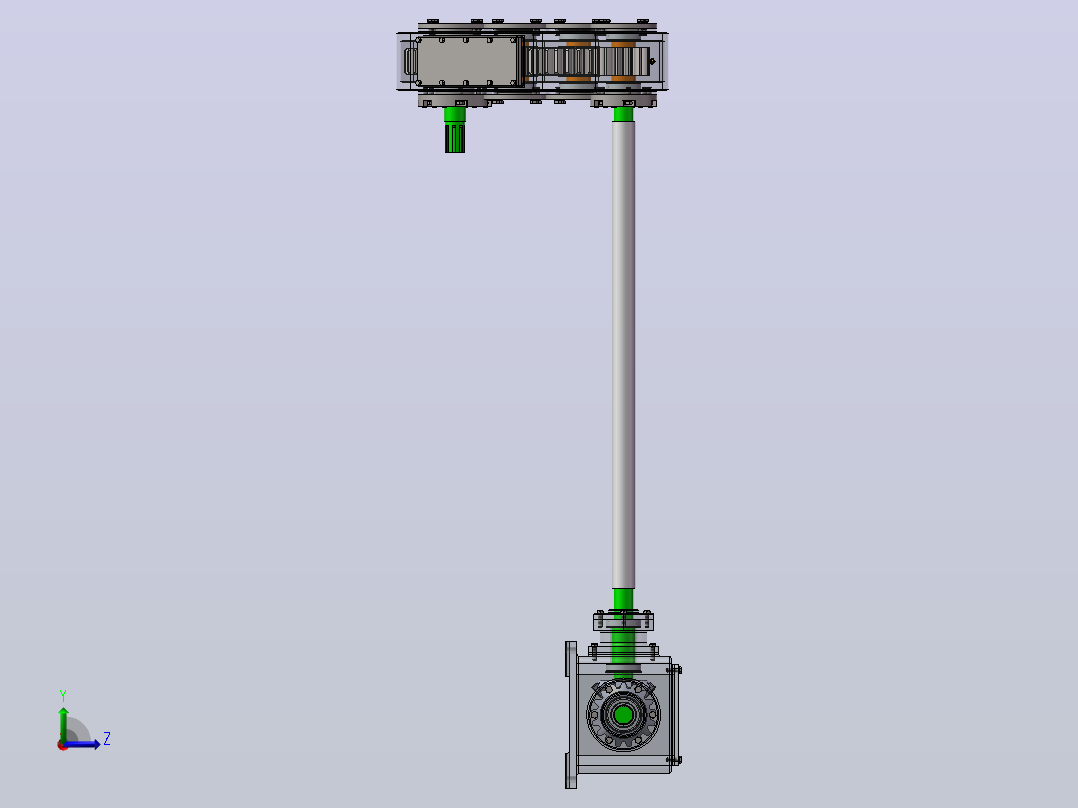

76. 旋耕机总装配.SLDASM
2.38 MB
77. 旋耕机总装配.SLDDRW
383 KB
78. 旋耕机齿轮箱课程设计说明书.docx
613 KB

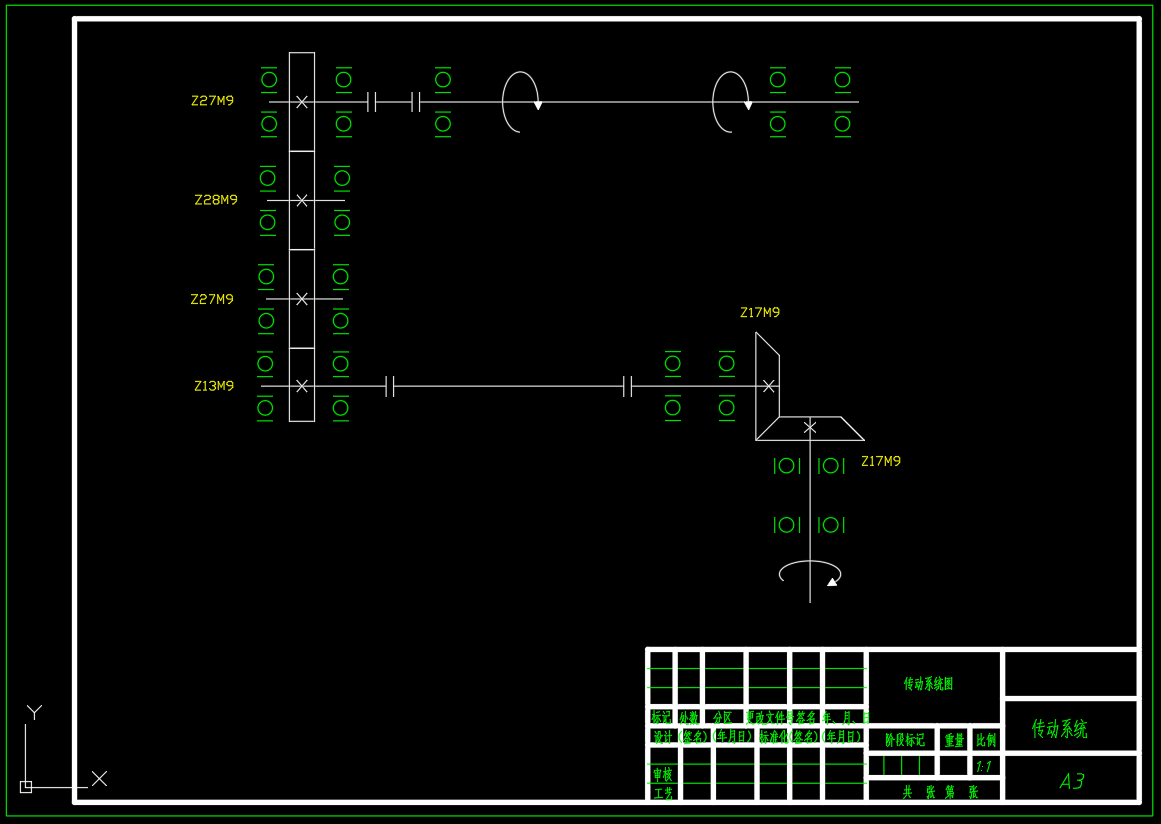

79. 机构运动简图.dwg
147 KB
80. 花键连接轴.SLDPRT
68.4 KB
