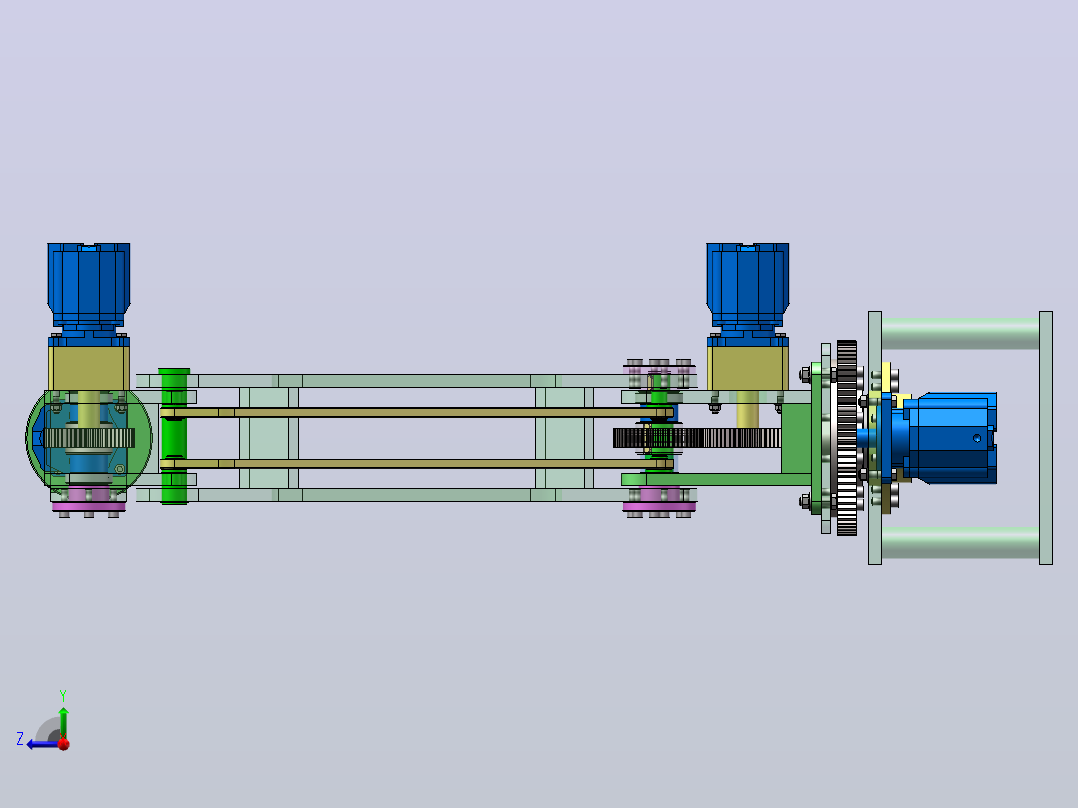

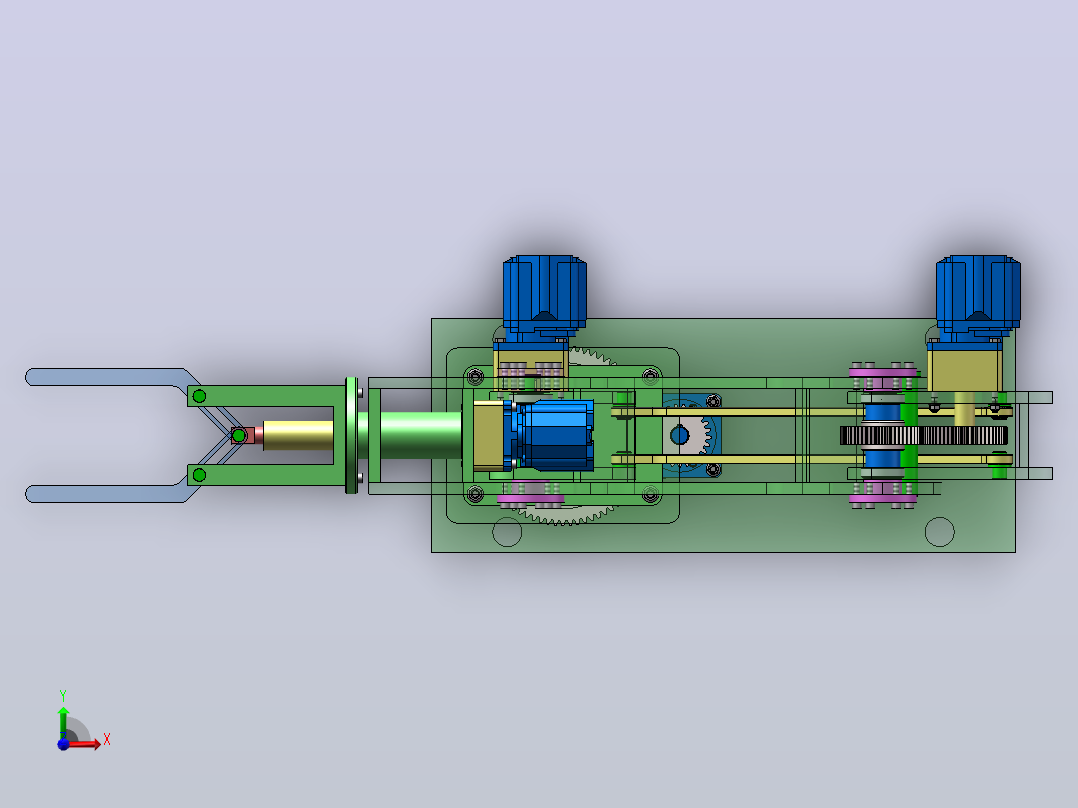

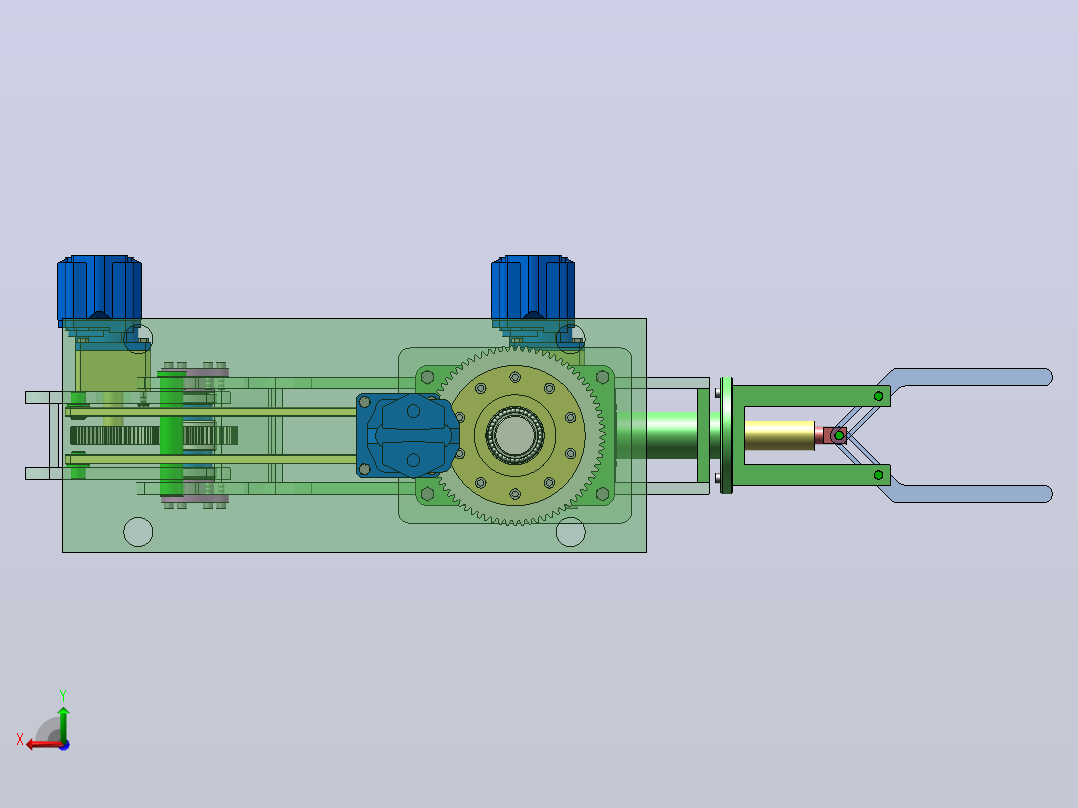

五自由度液压机械手SWSolidWorks 三维模型
三维机械图纸名称为：五自由度液压机械手SW，属于机械设备，智能装置分类，软件为SolidWorks, 三维模型格式为sldprt,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10500045
模型大小：17.34M
软件版本： SolidWorks
模型格式：sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-06-14
图纸介绍：
下载模型
文件列表
1. JXS GB894．1-86轴用弹性挡圈A型25.SLDPRT
89.8 KB
2. JXS GB894．1-86轴用弹性挡圈A型40.SLDPRT
89 KB
3. JXS GB／T1096-1979普通平键A型10×25.SLDPRT
134 KB
4. JXS GB／T1096-1979普通平键A型14×50.SLDPRT
120 KB
5. JXS GB／T276-94深沟球轴承6009-2RZ.SLDPRT
603 KB
6. JXS GB／T292-94角接触球轴承71914AC／DB.SLDPRT
910 KB
7. JXS GB／T301-1995推力球轴承51214.SLDPRT
334 KB
8. JXS GB／T5780-2000六角头螺栓C级(M14)×50.SLDPRT
153 KB
9. JXS GB／T5780-2000六角头螺栓C级M10×120.SLDPRT
141 KB
10. JXS GB／T5780-2000六角头螺栓C级M12×55.SLDPRT
149 KB
11. JXS GB／T6177．1-2000六角法兰面螺母A级(M14).SLDPRT
127 KB
12. JXS GB／T6187-2000全金属六角法兰面锁紧螺母M10.SLDPRT
123 KB
13. JXS GB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT
122 KB
14. JXS GB／T70．1-2000内六角圆柱头螺钉M10×35.SLDPRT
118 KB
15. JXS GB／T70．1-2000内六角圆柱头螺钉M10×40.SLDPRT
117 KB
16. JXS GB／T70．1-2000内六角圆柱头螺钉M10×85.SLDPRT
111 KB
17. JXS GB／T70．1-2000内六角圆柱头螺钉M12×30.SLDPRT
136 KB
18. JXS GB／T70．1-2000内六角圆柱头螺钉M12×55.SLDPRT
130 KB
19. JXS 五自由度液压机械手-总装配图.SLDASM
3.82 MB
20. JXS 回转固定板.SLDPRT
115 KB
21. JXS 大臂主动圆柱齿轮56×2.5.SLDPRT
742 KB
22. JXS 大臂从动圆柱齿轮56×2.5.SLDPRT
716 KB
23. JXS 大臂侧板.SLDPRT
123 KB
24. JXS 大臂侧板加强板.SLDPRT
58 KB
25. JXS 大臂回转架侧板1.SLDPRT
102 KB
26. JXS 大臂回转架侧板2.SLDPRT
82.2 KB
27. JXS 大臂回转架加班板.SLDPRT
67.1 KB
28. JXS 大臂回转架底板.SLDPRT
90.4 KB
29. JXS 大臂回转组件.SLDASM
141 KB
30. JXS 大臂平衡梁焊接轴.SLDPRT
128 KB
31. JXS 大臂旋转马达.SLDPRT
475 KB
32. JXS 大臂旋转马达减速器.SLDPRT
106 KB
33. JXS 大臂组件.SLDASM
127 KB
34. JXS 大臂齿轮回转轴.SLDPRT
139 KB
35. JXS 大臂齿轮回转轴端盖.SLDPRT
142 KB
36. JXS 大臂齿轮回转轴隔套1.SLDPRT
118 KB
37. JXS 夹持旋转臂.SLDPRT
122 KB
38. JXS 夹持旋转马达.SLDPRT
473 KB
39. JXS 夹持旋转马达减速器.SLDPRT
105 KB
40. JXS 夹持组件.SLDASM
172 KB
41. JXS 夹持组件基座.SLDPRT
151 KB
42. JXS 夹爪.SLDPRT
94.5 KB
43. JXS 夹爪油缸缸杆.SLDPRT
102 KB
44. JXS 夹爪油缸缸筒.SLDPRT
84.8 KB
45. JXS 夹爪组件回转轴1.SLDPRT
112 KB
46. JXS 夹爪组件回转轴2.SLDPRT
109 KB
47. JXS 小臂侧板.SLDPRT
131 KB
48. JXS 小臂侧板加强板1.SLDPRT
58.4 KB
49. JXS 小臂侧板加强板2.SLDPRT
79.7 KB
50. JXS 小臂侧板加强板3.SLDPRT
95.9 KB
51. JXS 小臂回转架侧板1.SLDPRT
115 KB
52. JXS 小臂回转架侧板2.SLDPRT
92.1 KB
53. JXS 小臂回转架底板.SLDPRT
57.4 KB
54. JXS 小臂回转组件.SLDASM
127 KB
55. JXS 小臂回转轴1.SLDPRT
76.1 KB
56. JXS 小臂旋转马达.SLDPRT
473 KB
57. JXS 小臂旋转马达减速器.SLDPRT
105 KB
58. JXS 小臂组件.SLDASM
133 KB
59. JXS 平衡调节杆.SLDPRT
124 KB
60. JXS 底座.SLDPRT
133 KB
61. JXS 底座旋转马达.SLDPRT
410 KB
62. JXS 底盘旋转轴下法兰-1.SLDPRT
157 KB
63. JXS 旋转底座大齿轮.SLDPRT
751 KB
64. JXS 旋转底座小齿轮.SLDPRT
296 KB
65. JXS 旋转底座组件.SLDASM
1.08 MB

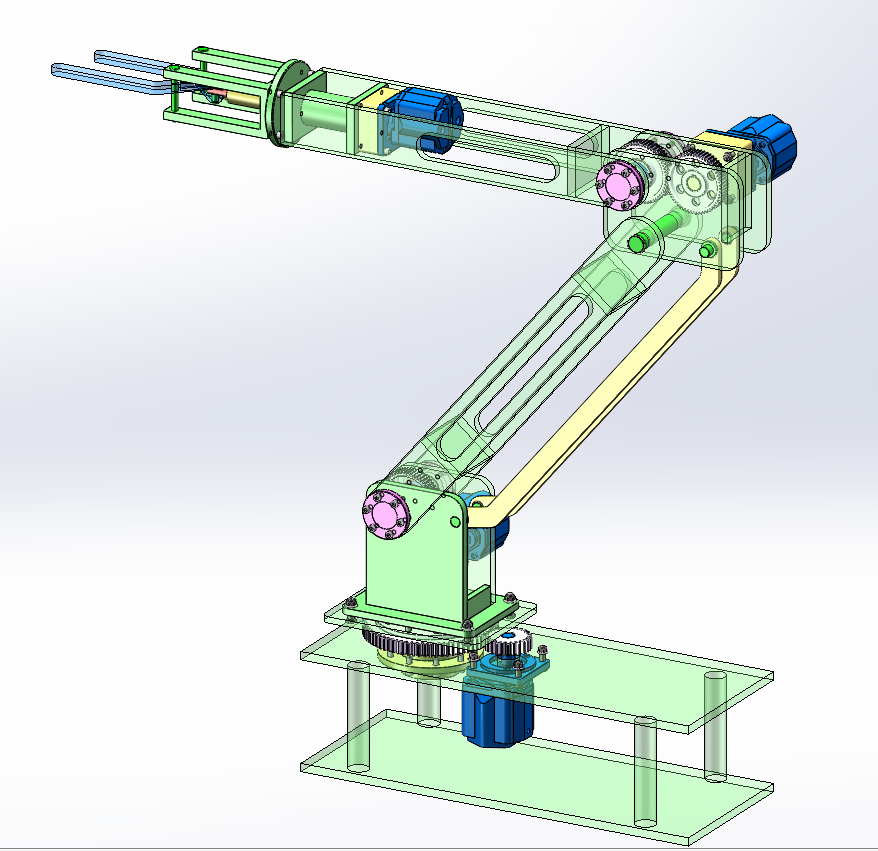

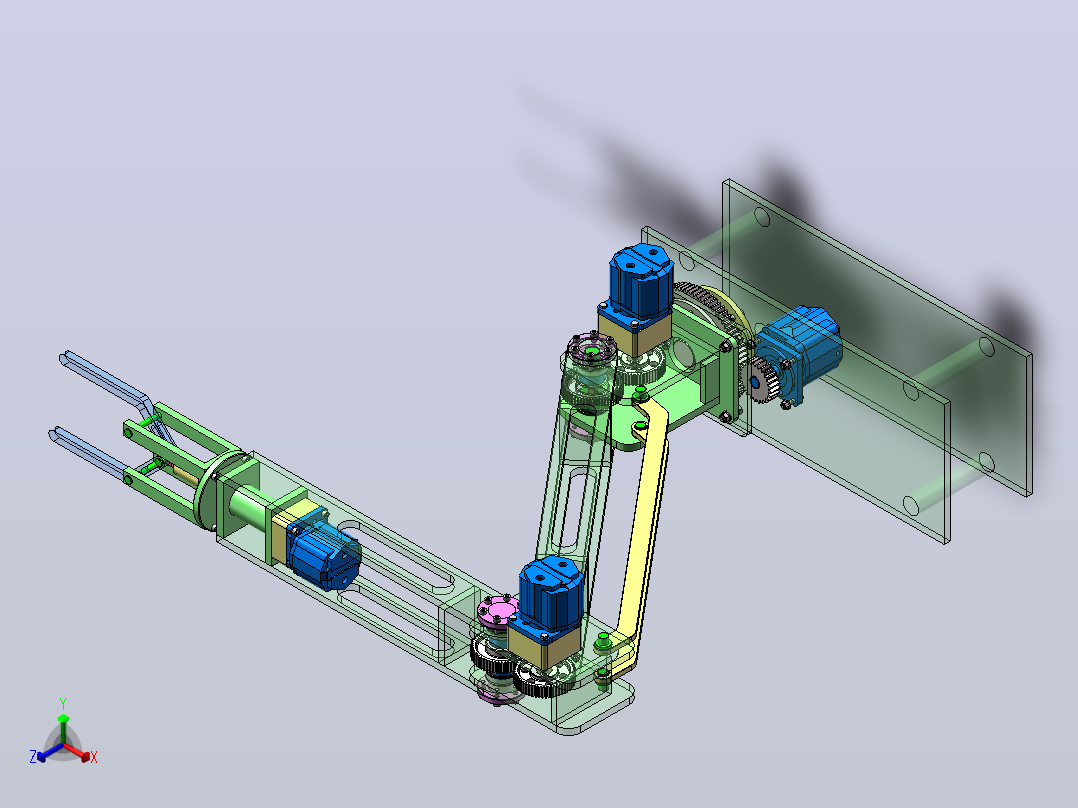

66. 三维总图.png
172 KB

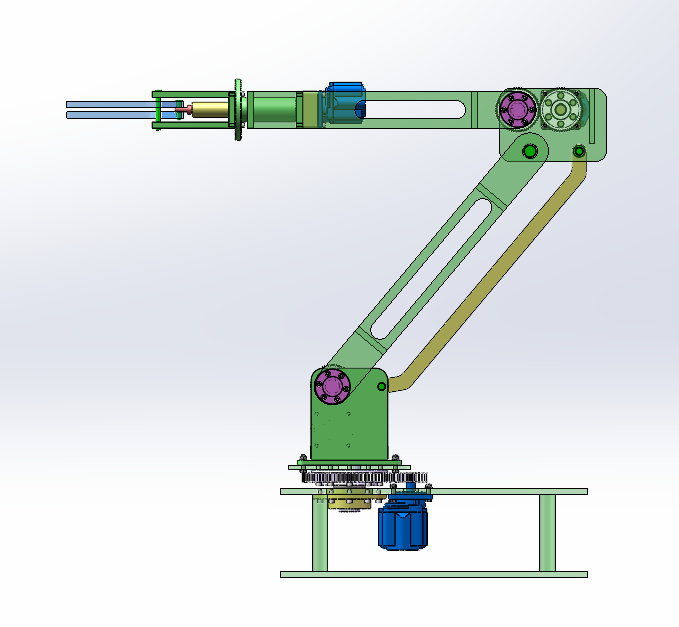

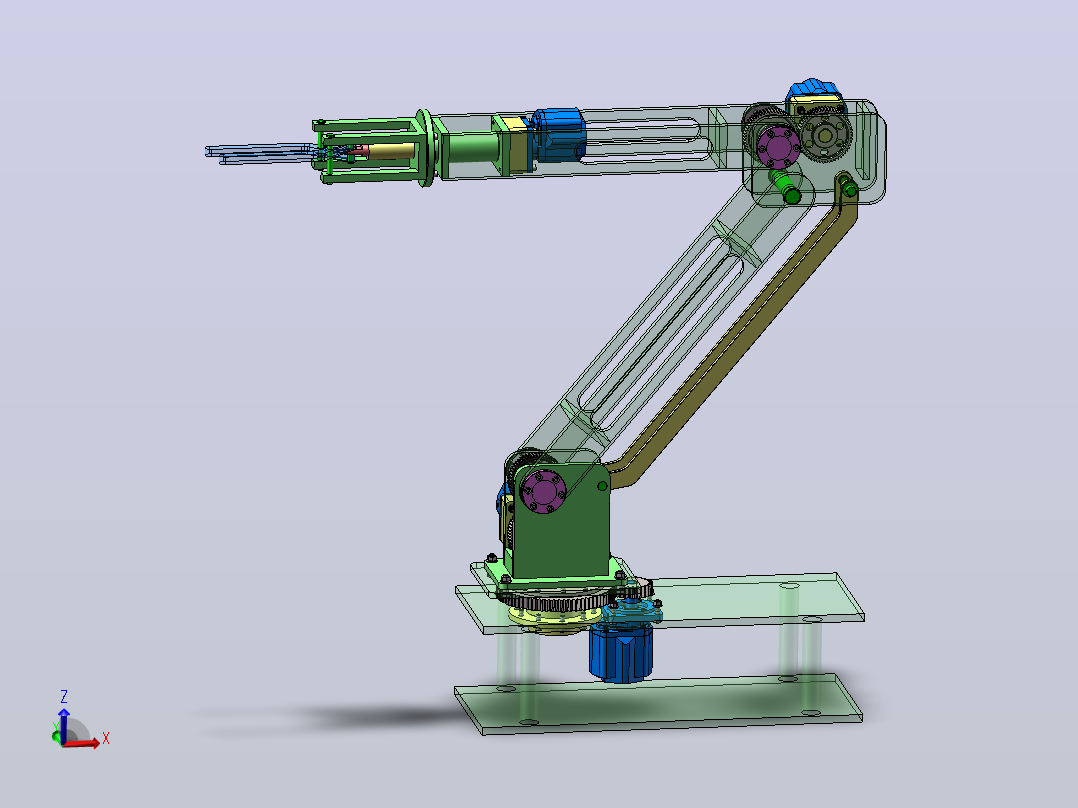

67. 主视图.png
69.9 KB

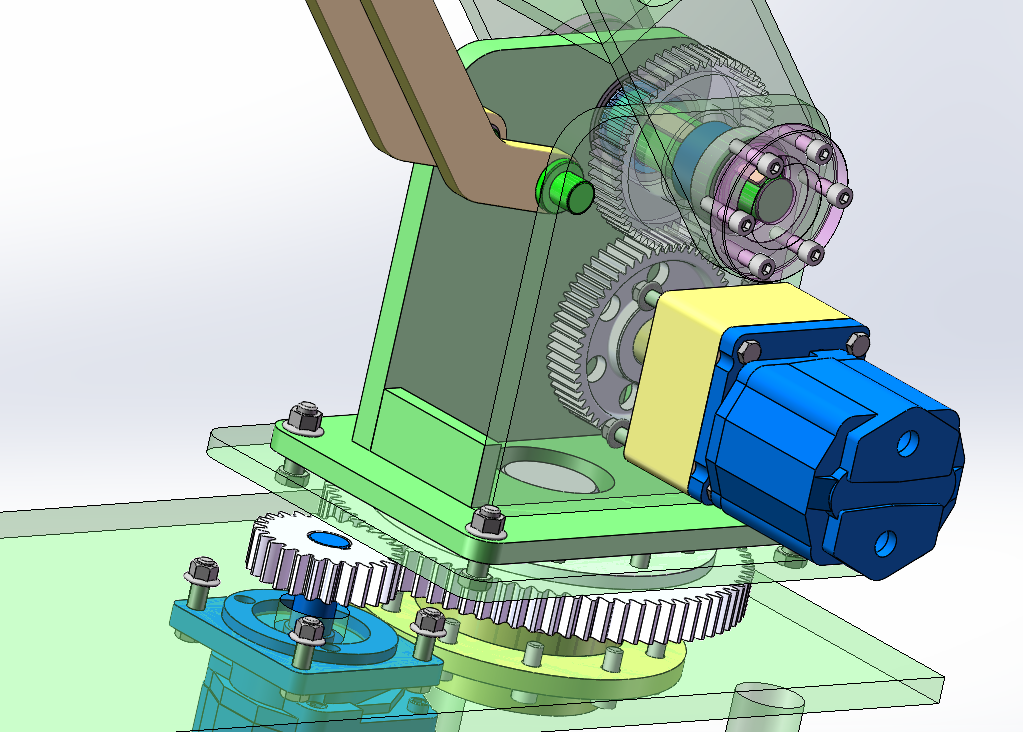

68. 传动结构.png
335 KB

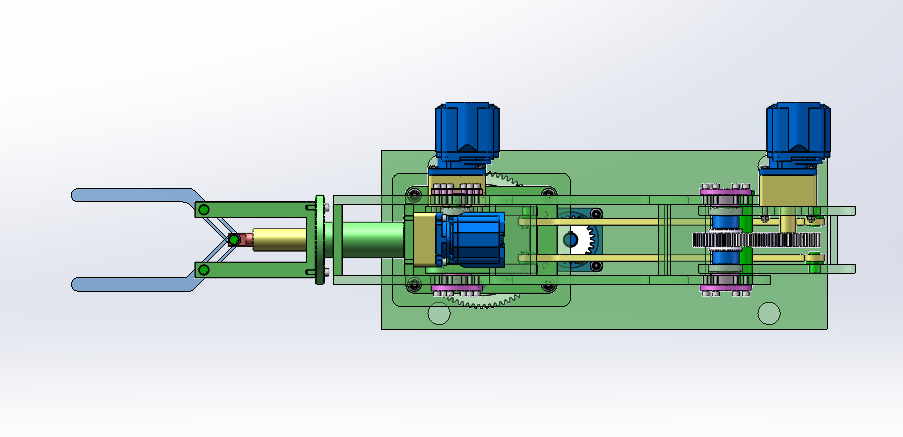

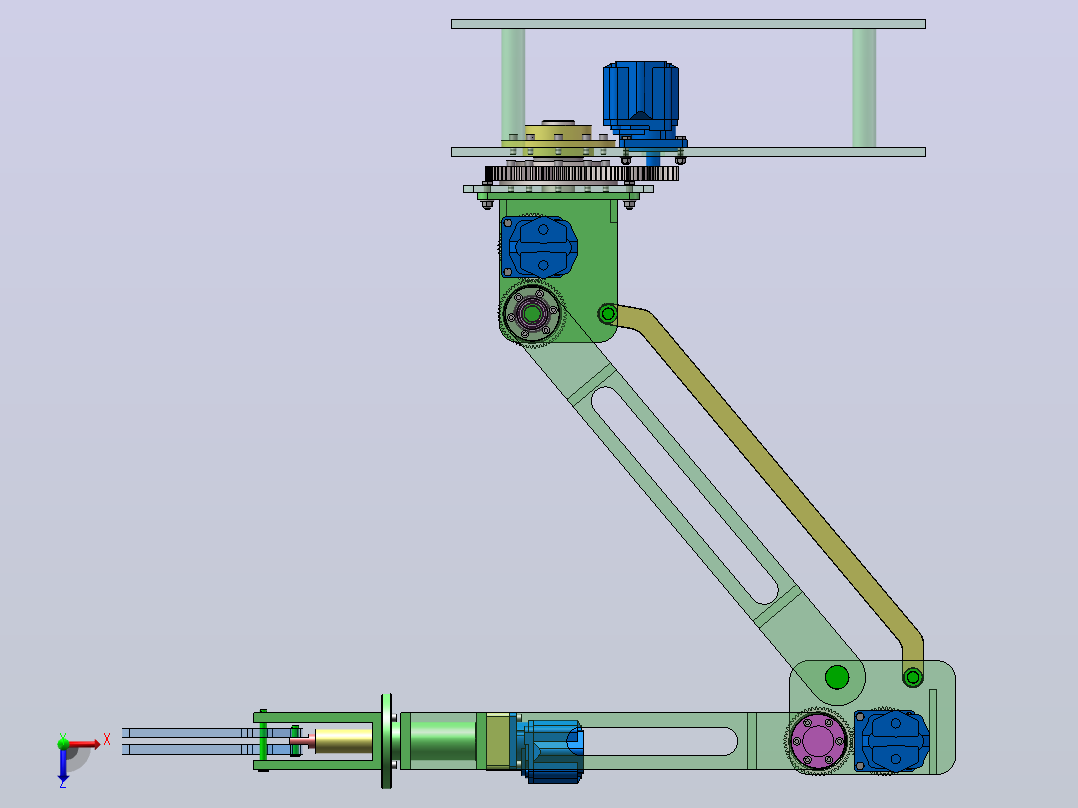

69. 俯视图.png
76.8 KB

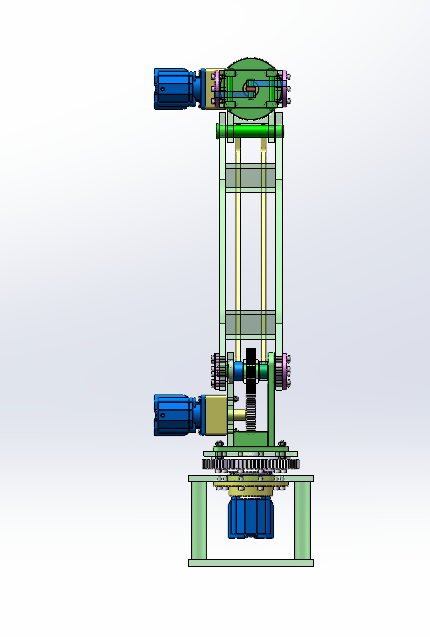

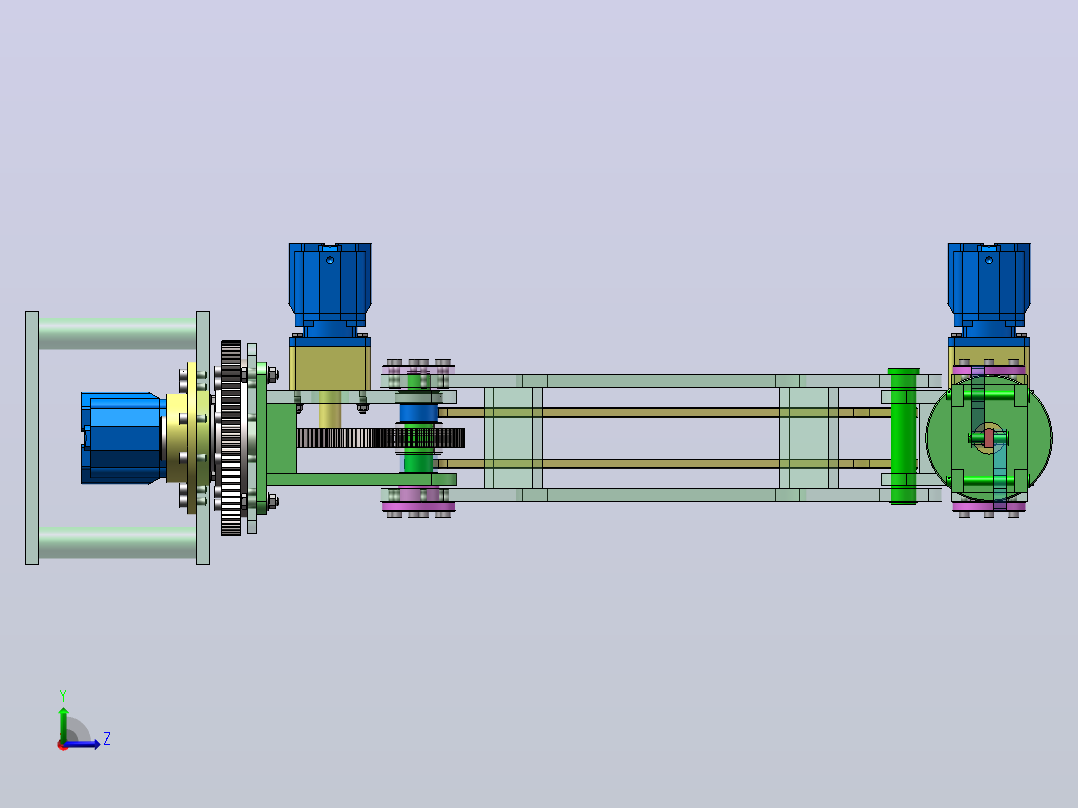

70. 左视图.png
54.9 KB

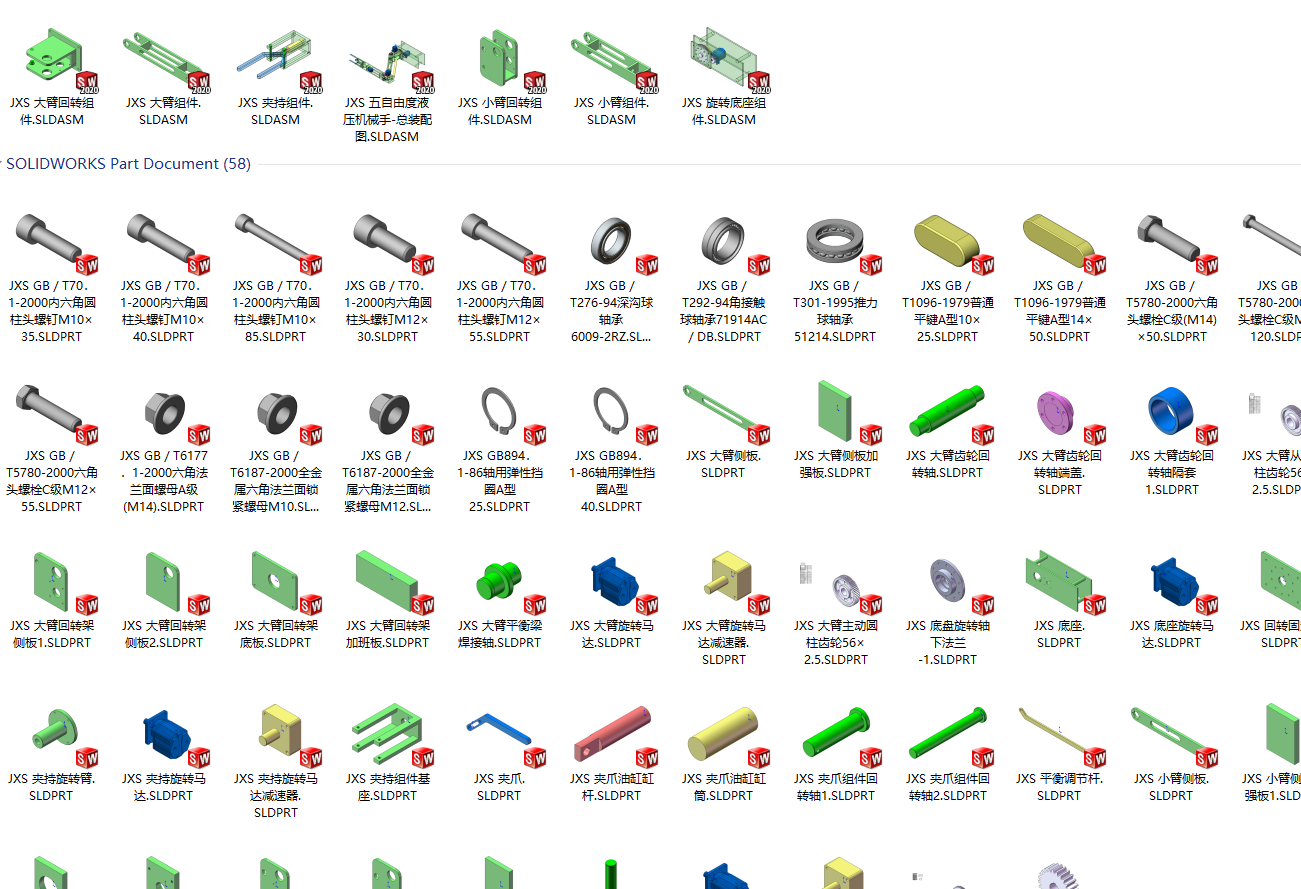

71. 明细.png
221 KB
