设备部件 / 工器具 / 解放牌汽车CA10B后钢板弹簧吊耳加工工艺设计及专用夹具设计 CAD图纸（AutoCAD-ZWCAD设计，dwg格式）

解放牌汽车CA10B后钢板弹簧吊耳加工工艺设计及专用夹具设计 CAD图纸（AutoCAD-ZWCAD设计，dwg格式）ug,parasolid,AutoCAD 三维模型

三维机械图纸名称为：解放牌汽车CA10B后钢板弹簧吊耳加工工艺设计及专用夹具设计 CAD图纸（AutoCAD-ZWCAD设计，dwg格式），属于设备部件，工器具分类，软件为ug,parasolid,AutoCAD, 三维模型格式为prt,x_t,dwg，可在线预览，可编辑，可供设计参考

平面图
3D视图

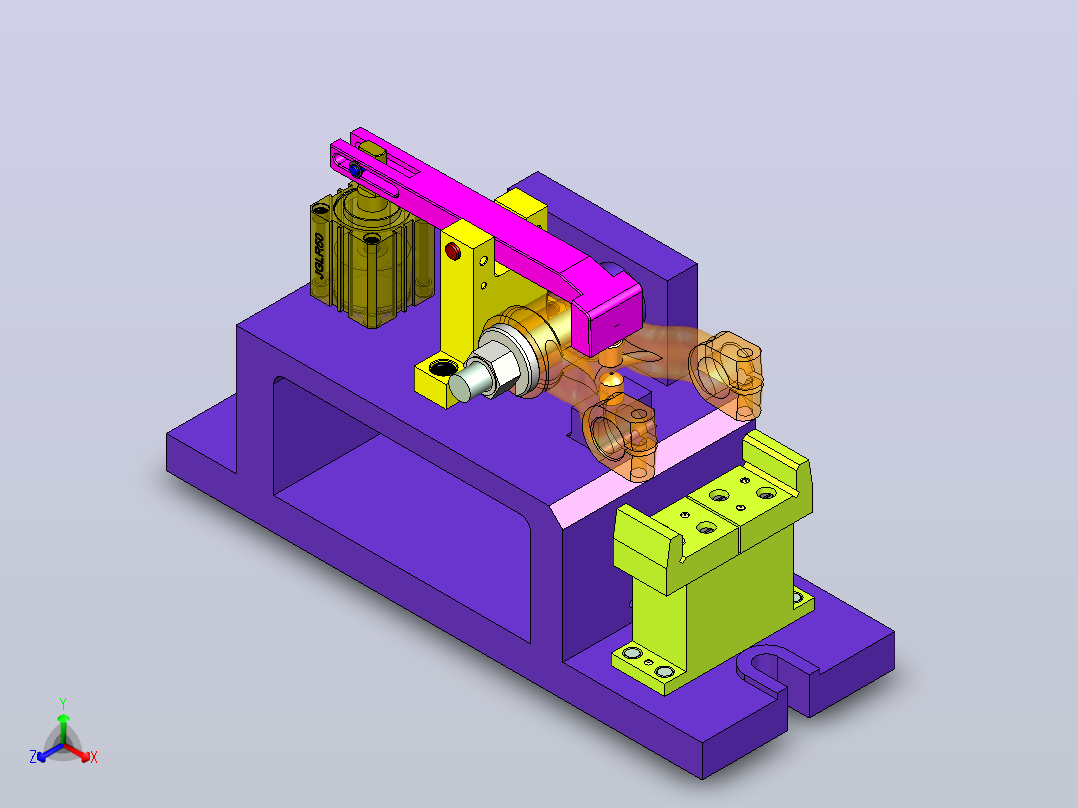

解放牌汽车CA10B后钢板弹簧吊耳加工工艺设计及专用夹具设计 CAD图纸（AutoCAD-ZWCAD设计，dwg格式）主视图

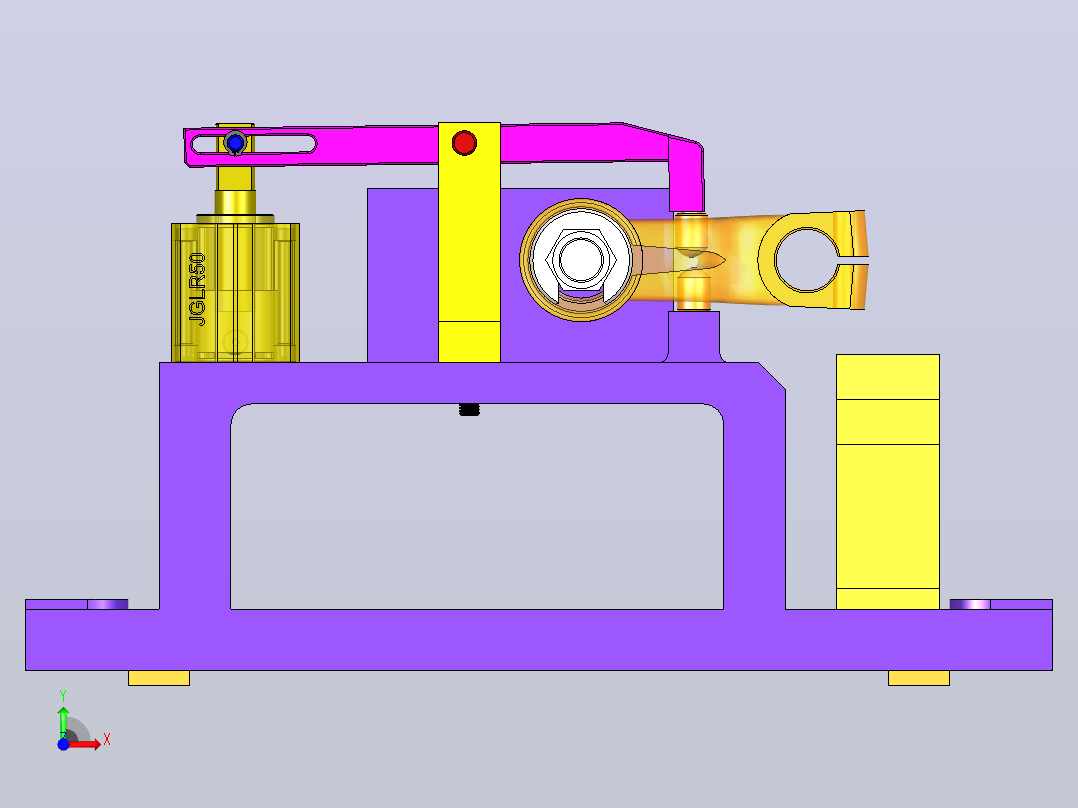

解放牌汽车CA10B后钢板弹簧吊耳加工工艺设计及专用夹具设计 CAD图纸（AutoCAD-ZWCAD设计，dwg格式）前视图

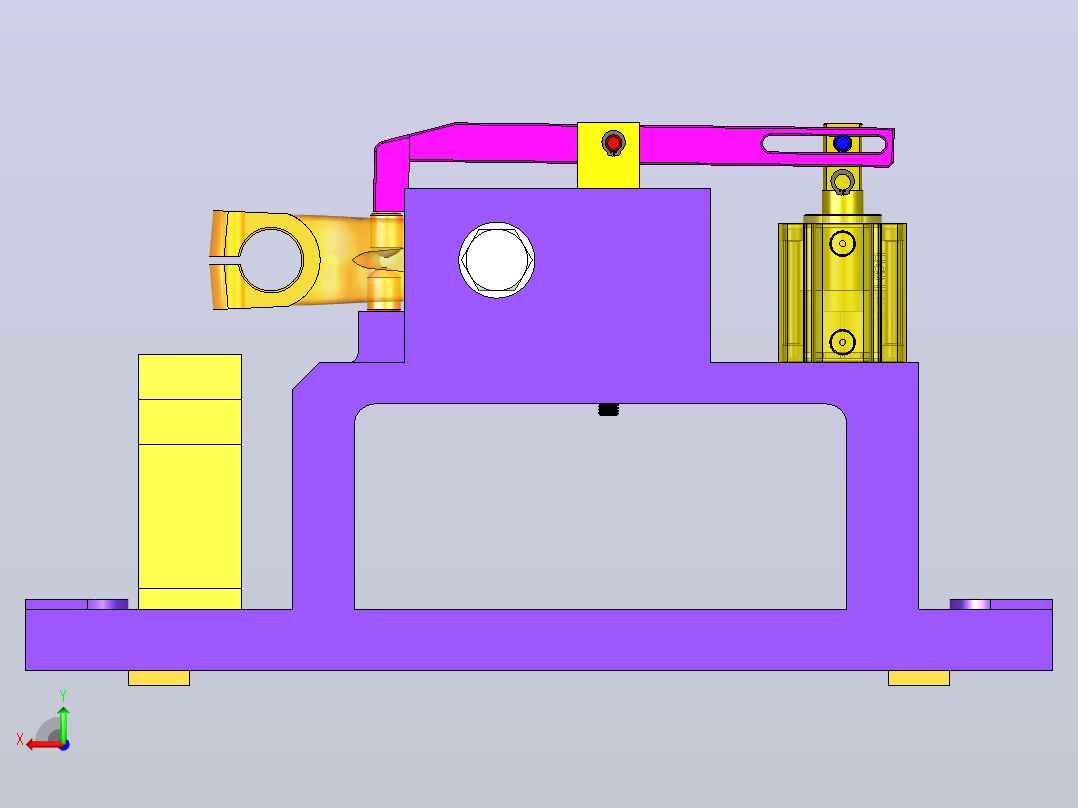

解放牌汽车CA10B后钢板弹簧吊耳加工工艺设计及专用夹具设计 CAD图纸（AutoCAD-ZWCAD设计，dwg格式）后视图

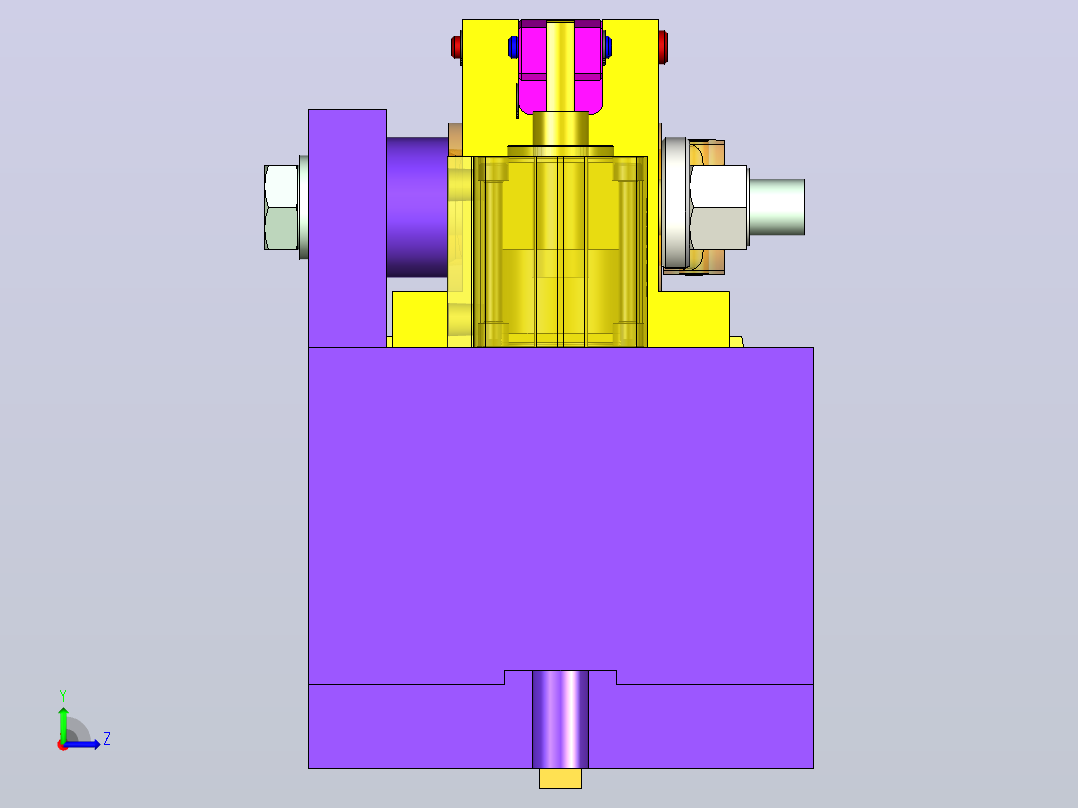

解放牌汽车CA10B后钢板弹簧吊耳加工工艺设计及专用夹具设计 CAD图纸（AutoCAD-ZWCAD设计，dwg格式）左视图

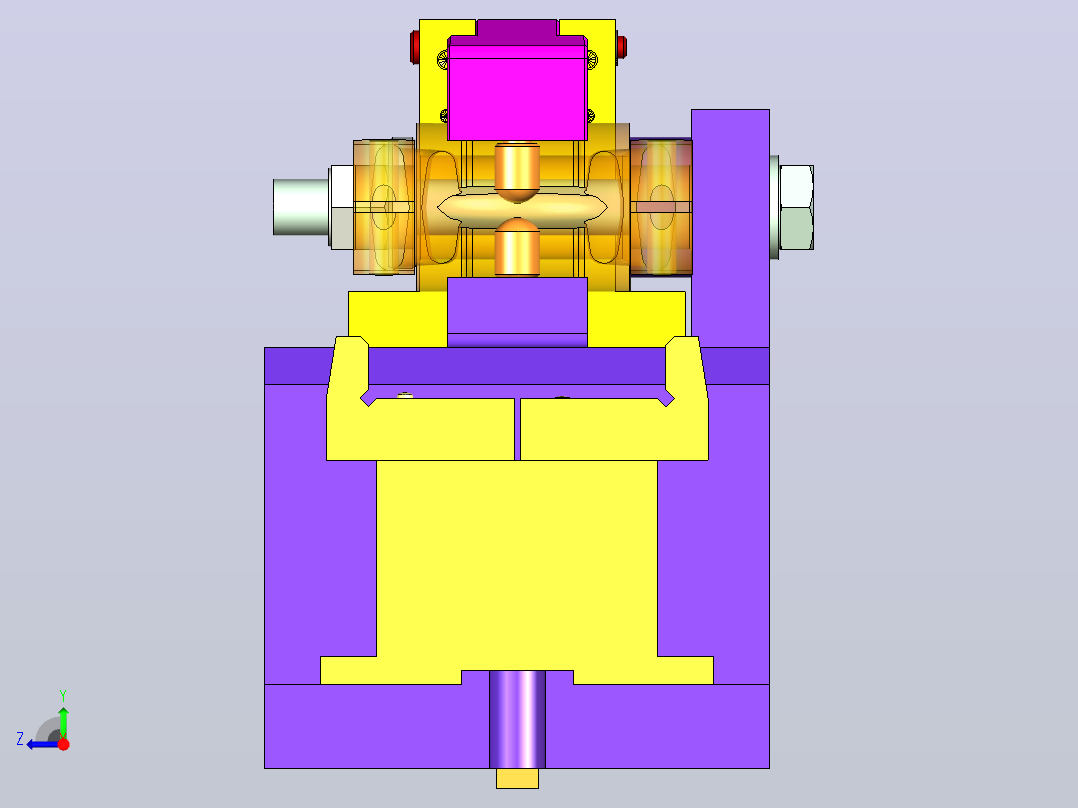

解放牌汽车CA10B后钢板弹簧吊耳加工工艺设计及专用夹具设计 CAD图纸（AutoCAD-ZWCAD设计，dwg格式）右视图

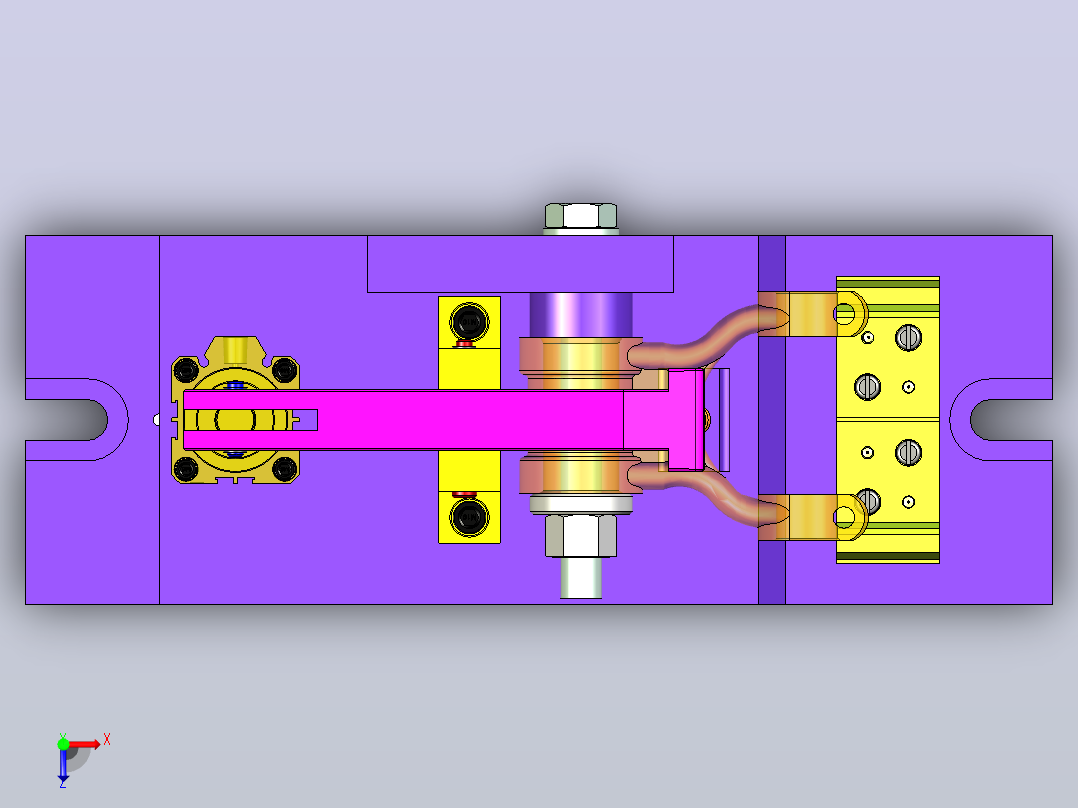

解放牌汽车CA10B后钢板弹簧吊耳加工工艺设计及专用夹具设计 CAD图纸（AutoCAD-ZWCAD设计，dwg格式）俯视图
解放牌汽车CA10B后钢板弹簧吊耳加工工艺设计及专用夹具设计 CAD图纸（AutoCAD-ZWCAD设计，dwg格式）正等轴测图
加入收藏
模型参数

模型ID：10458673

模型大小：6.8M

软件版本： ug,parasolid,AutoCAD 2000

模型格式：prt,x_t,dwg

是否可编辑：可修改，包括参数

上传时间：2026-05-12

图纸介绍：

下载模型
烟渚
作品: 434
粉丝: 0
文件列表
1. 后钢板弹簧吊耳加工工艺及夹具设计.doc
1.88 MB
2. 后钢板弹簧吊耳铣内侧面夹具设计.prt
4.99 MB
3. 后钢板弹簧吊耳铣内侧面夹具设计.x_t
4.1 MB
4. 夹具装配图.dwg
603 KB
5. 工序卡1.DWG
85.3 KB
6. 工序卡2.DWG
55.9 KB
7. 工序卡3.DWG
43.8 KB
8. 工序卡4.DWG
36.4 KB
9. 机械加工工艺过程卡片.dwg
50.2 KB
10. 毛坯图.dwg
211 KB
11. 零件图.dwg
224 KB
