操纵杆支架的工艺规程及钻20孔含三维二维说明书 AutoCAD,SolidWorks图档

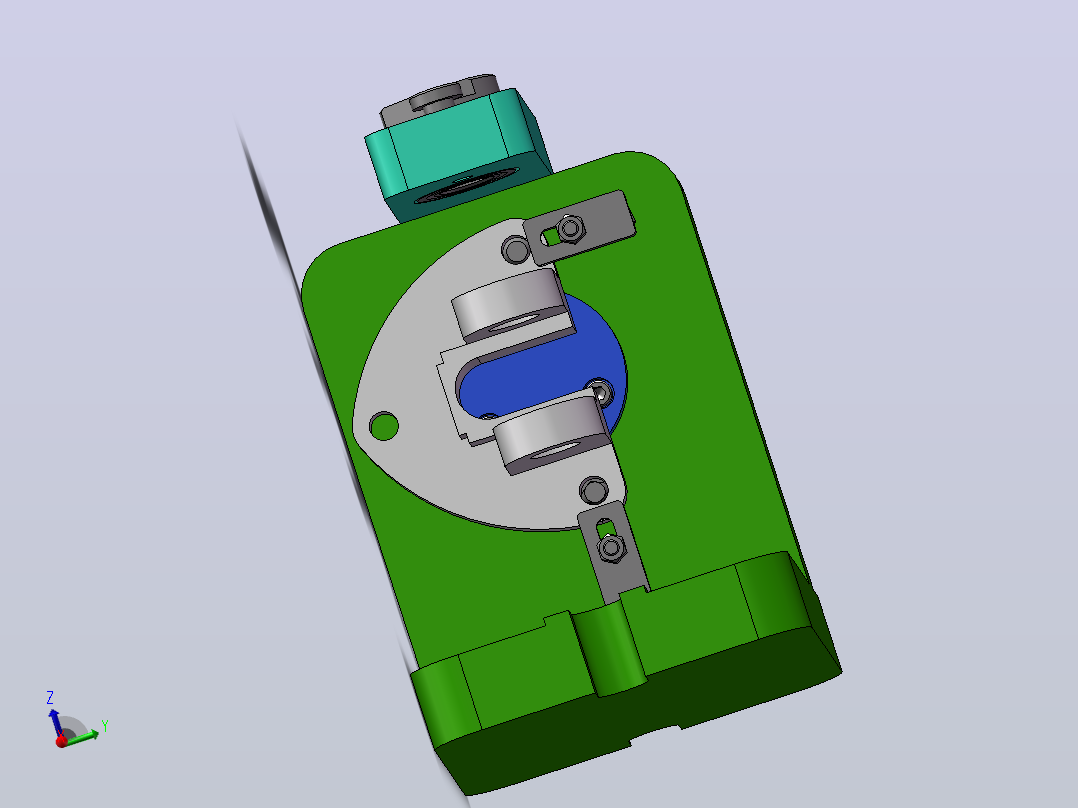

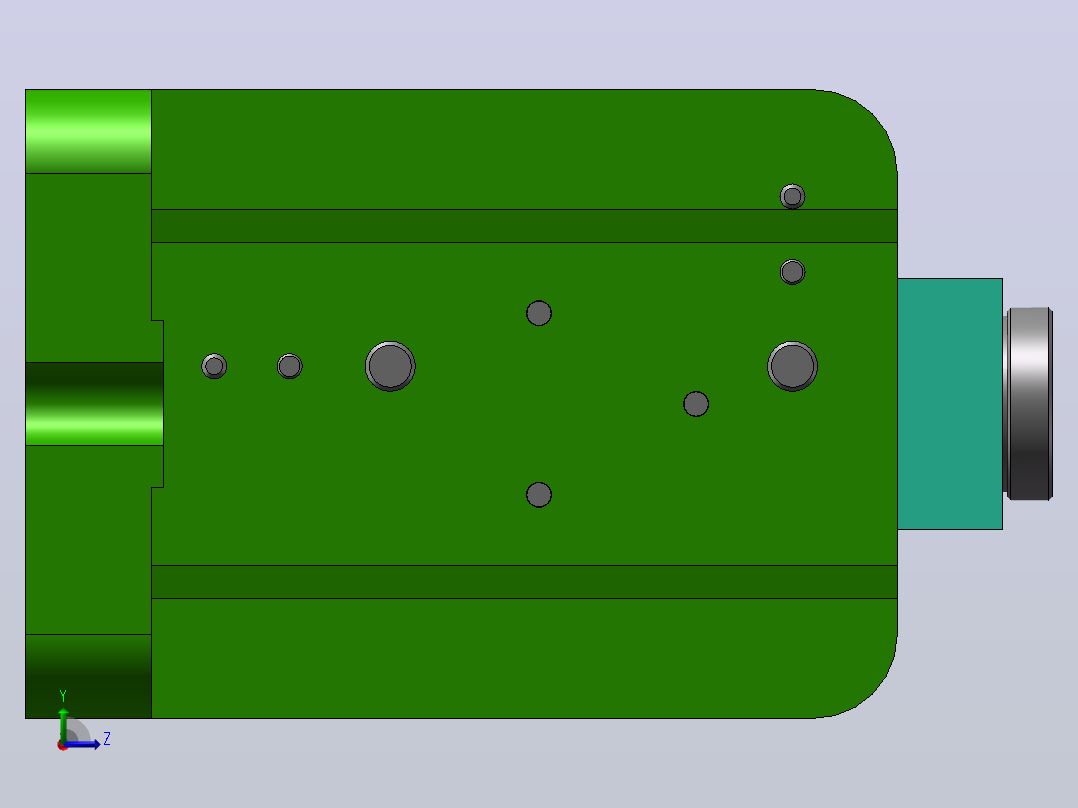

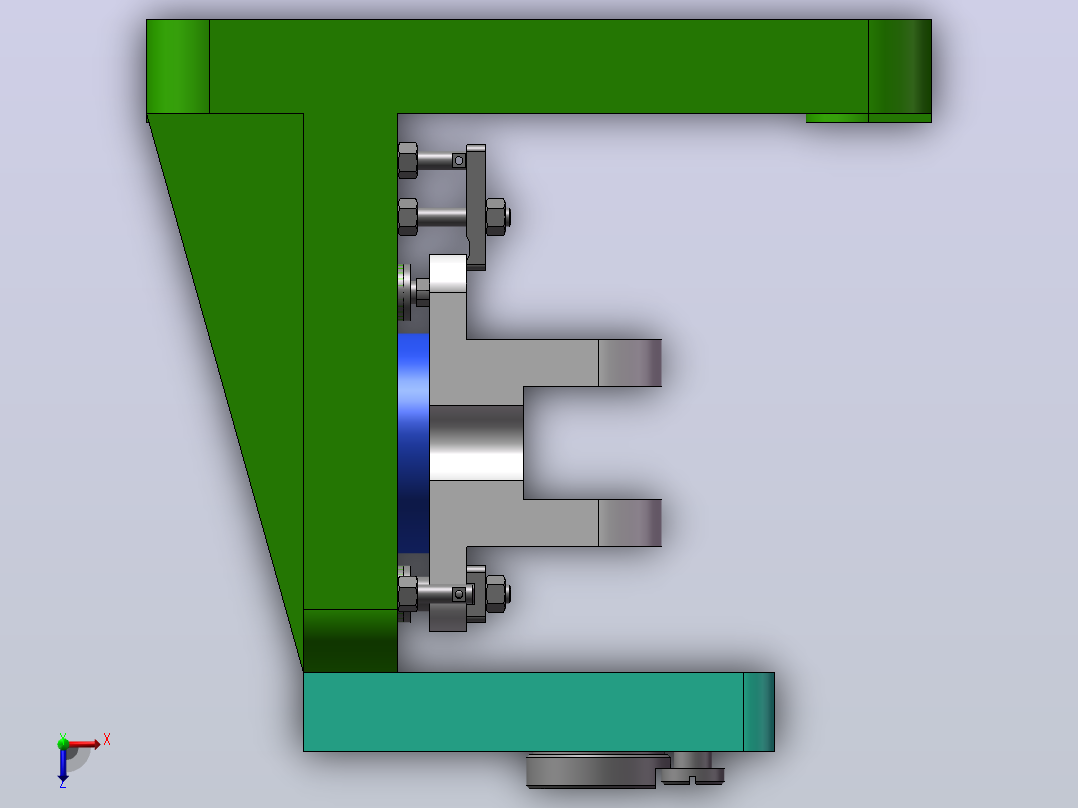

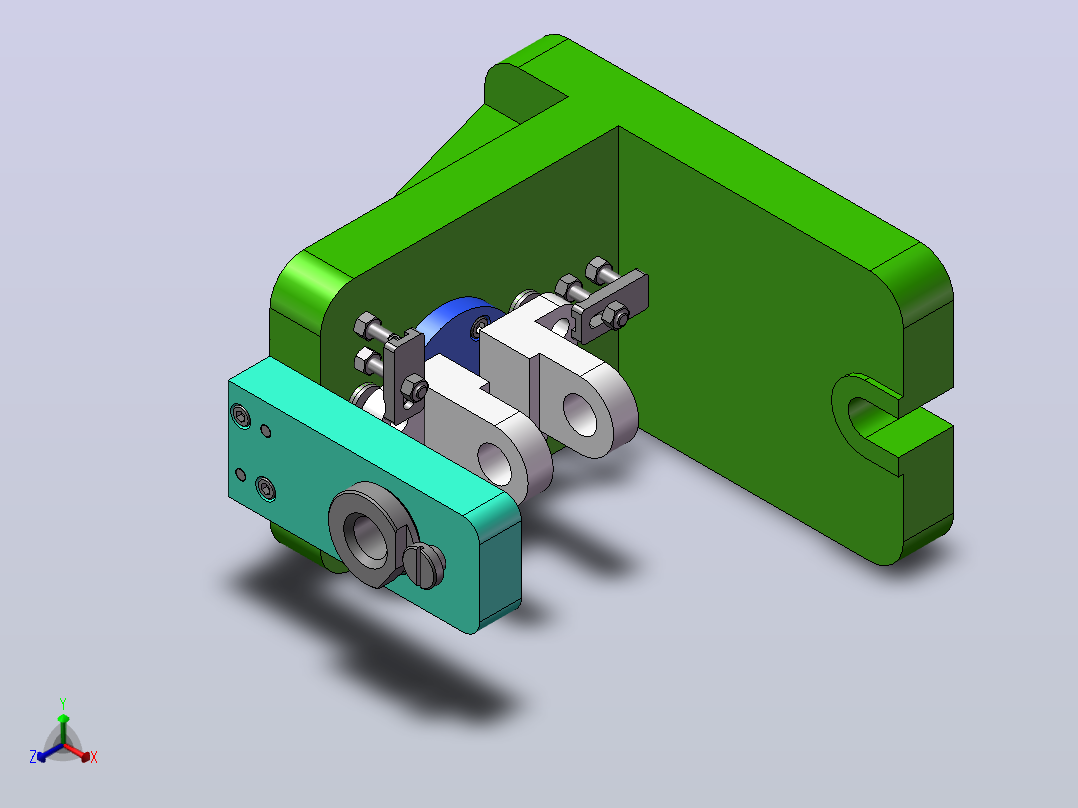

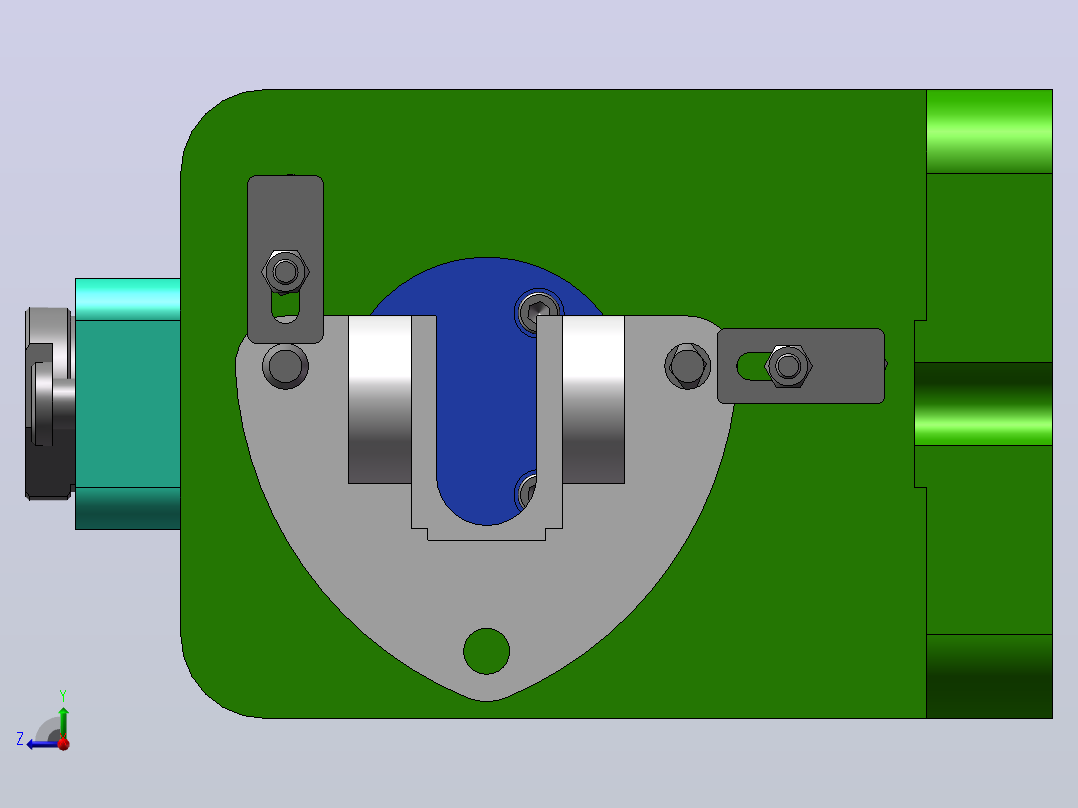

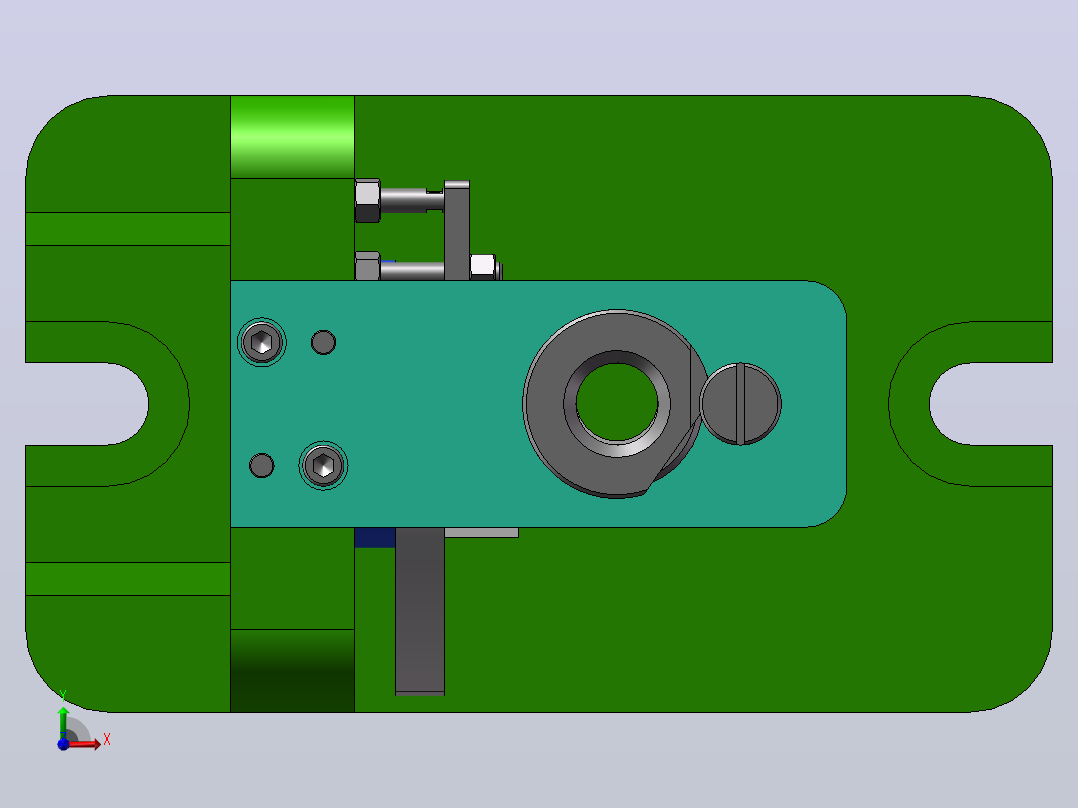

CAD图档名称为：操纵杆支架的工艺规程及钻20孔含三维二维说明书 ，属于机械设备，钢结构支架分类，软件为AutoCAD,SolidWorks, 图纸格式为dwg,sldprt,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10456099
模型大小：3.41M
软件版本： AutoCAD,SolidWorks
模型格式：dwg,sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-05-10
图纸介绍：
下载模型
文件列表
1. 0操纵杆支架.dwg
102 KB

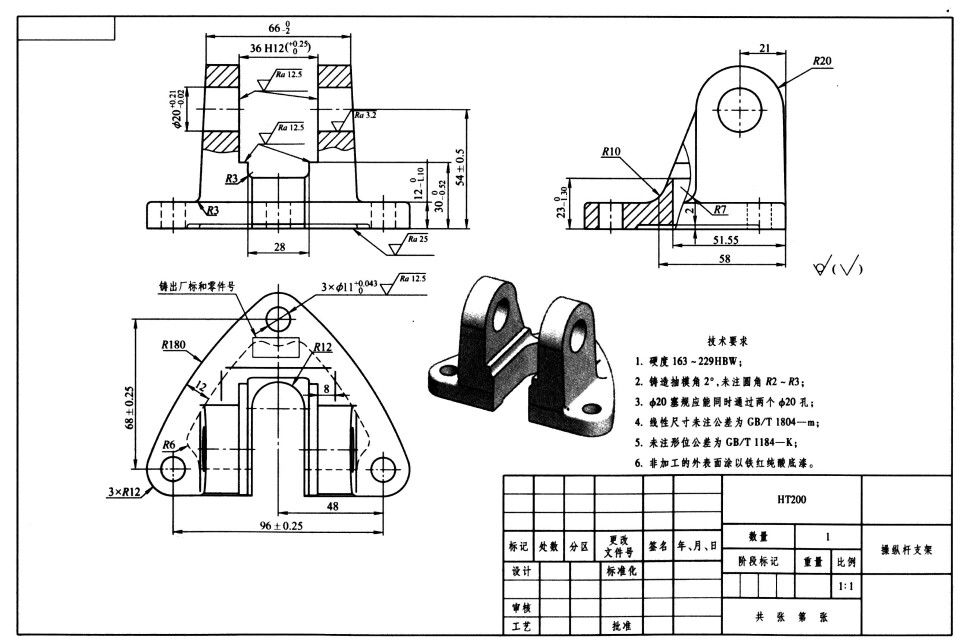

2. 2184--连接杆支架.jpg
120 KB
3. 六角螺母_C级 GB_T41-2000_M6.sldprt
57 KB
4. 内六角圆柱头螺钉 GB_T70.1-2008_M6X20.sldprt
83.5 KB
5. 内六角圆柱头螺钉 GB_T70.1-2008_M6X30.sldprt
81.4 KB
6. 双头螺柱_bm=1d GB_T897-1988_AM6X50.sldprt
61.4 KB
7. 固定式定位销 JB_T8014.2-1999_A11X14.sldprt
62.6 KB
8. 固定式定位销 JB_T8014.2-1999_B11X14.sldprt
57.8 KB
9. 圆柱销_不淬硬钢和奥氏体不锈钢 GB_T119.1-2000_6X30.sldprt
61.9 KB
10. 夹具体.SLDPRT
182 KB
11. 夹具体.dwg
97 KB
12. 工艺过程综合卡片.dwg
184 KB
13. 快换钻套 JB_T8045.3-1999_20.00X25.sldprt
70.5 KB
14. 操纵杆支架毛坯图-A3.dwg
98.5 KB
15. 支撑板.SLDPRT
89.5 KB
16. 移动压板 JB_T8010.1-1999_A6X40.sldprt
56.2 KB
17. 装配体1.SLDASM
351 KB
18. 装配图.dwg
267 KB

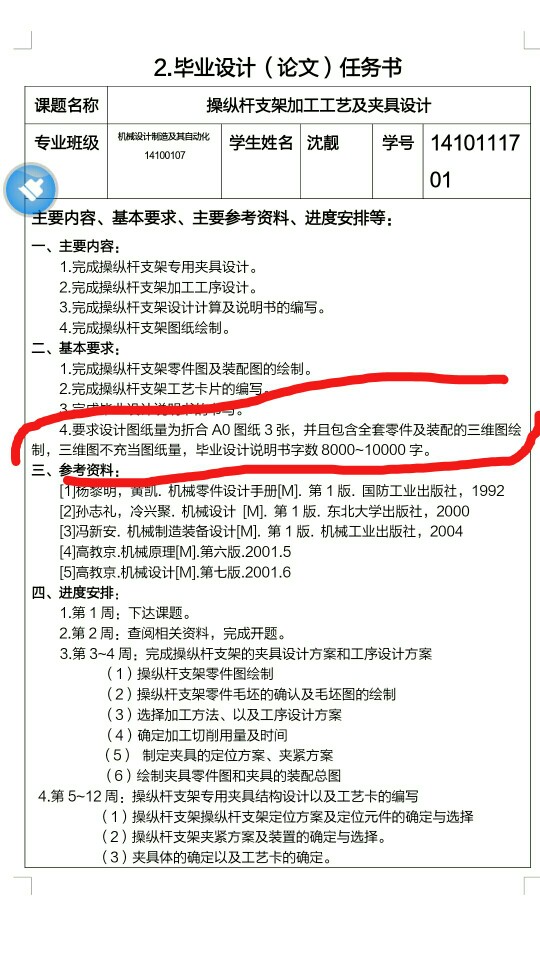

19. 要求.jpg
148 KB
20. 说明书.doc
1.11 MB
21. 调节支承 JB_T8026.4-1999_M6X35.sldprt
70.1 KB
22. 钻套用衬套_A型 JB_T8045.4-1999_30X25.sldprt
62.3 KB
23. 钻套螺钉 JB_T8045.5-1999_M8X5.5.sldprt
56.7 KB
24. 钻模板.SLDPRT
118 KB
25. 附件2：沈阳工学院毕业设计（论文）正文模板.doc
398 KB
26. 零件1.SLDPRT
138 KB
