机械设备 / 农用机械 / 拖拉机变速箱拨叉加工工艺及铣槽夹具设计【含三维SolidWorks】【原创设计】

拖拉机变速箱拨叉加工工艺及铣槽夹具设计【含三维SolidWorks】【原创设计】AutoCAD,SolidWorks,step图档

图档名称为：拖拉机变速箱拨叉加工工艺及铣槽夹具设计【含三维SolidWorks】【原创设计】，属于机械设备，农用机械分类，软件为AutoCAD,SolidWorks,step, 图纸格式为sldprt,dwg,sldasm,step，可在线预览，可编辑，可供设计参考

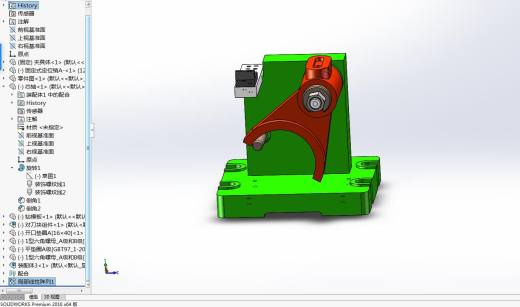

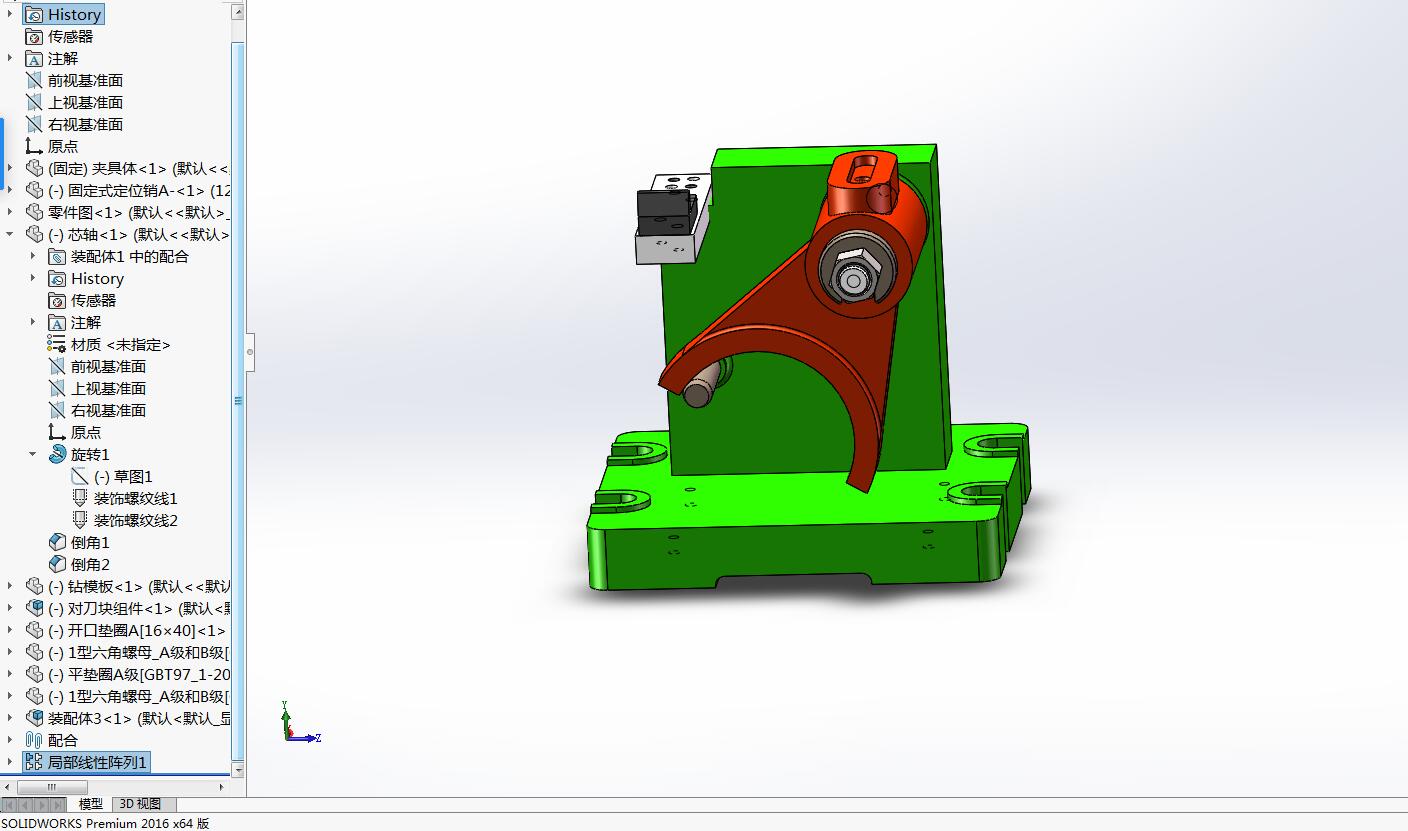

平面图

3D视图

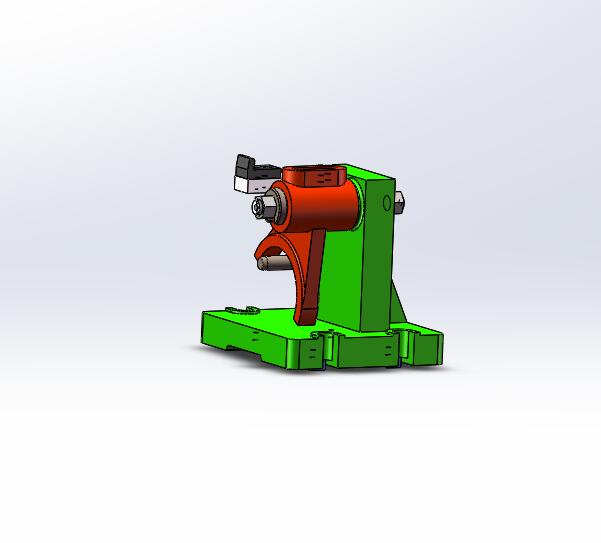

拖拉机变速箱拨叉加工工艺及铣槽夹具设计【含三维SolidWorks】【原创设计】主视图

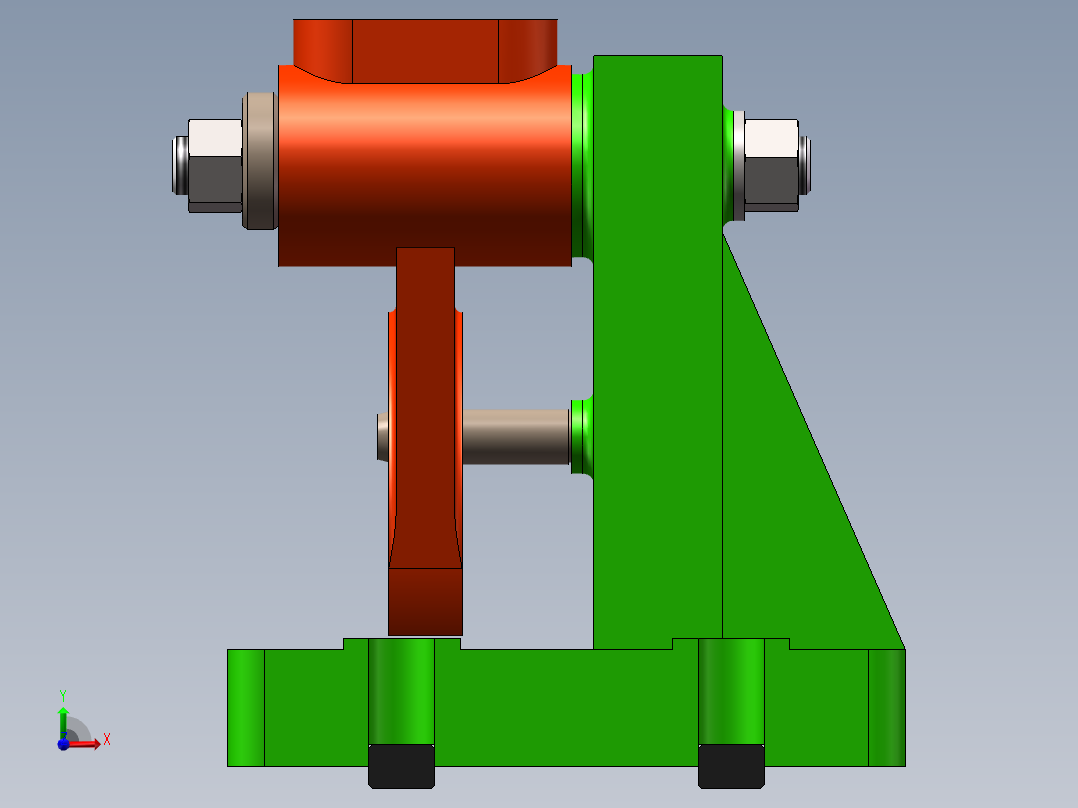

拖拉机变速箱拨叉加工工艺及铣槽夹具设计【含三维SolidWorks】【原创设计】前视图

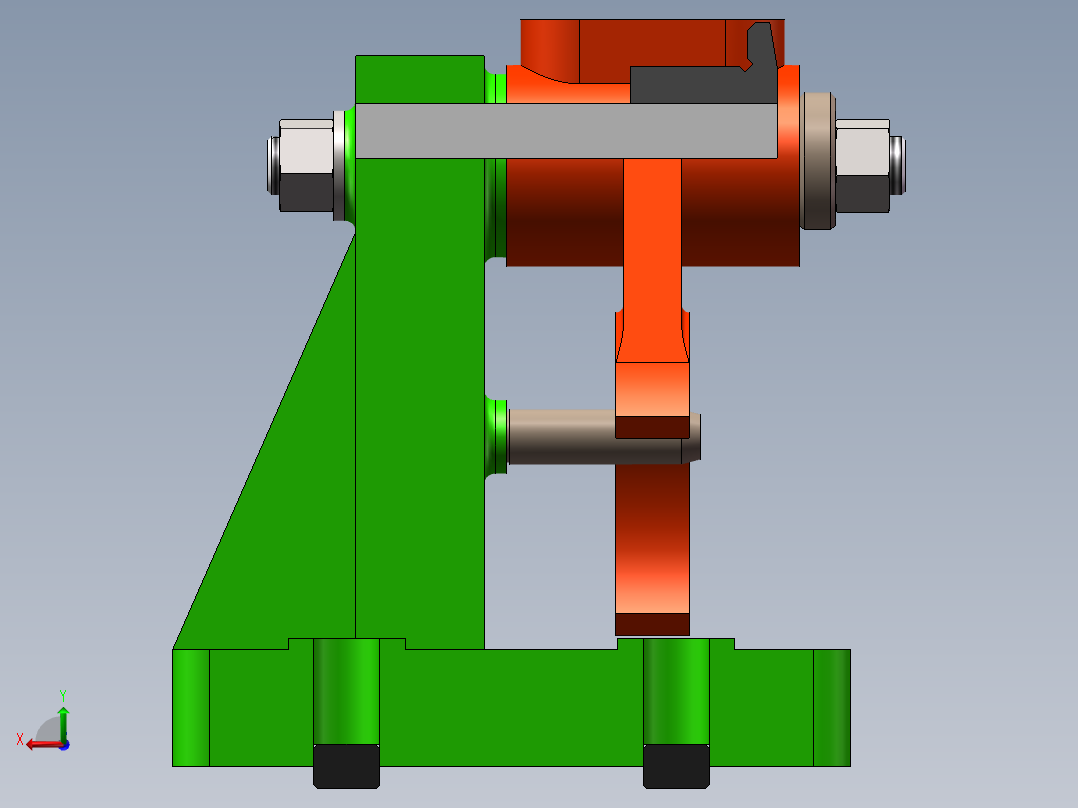

拖拉机变速箱拨叉加工工艺及铣槽夹具设计【含三维SolidWorks】【原创设计】后视图

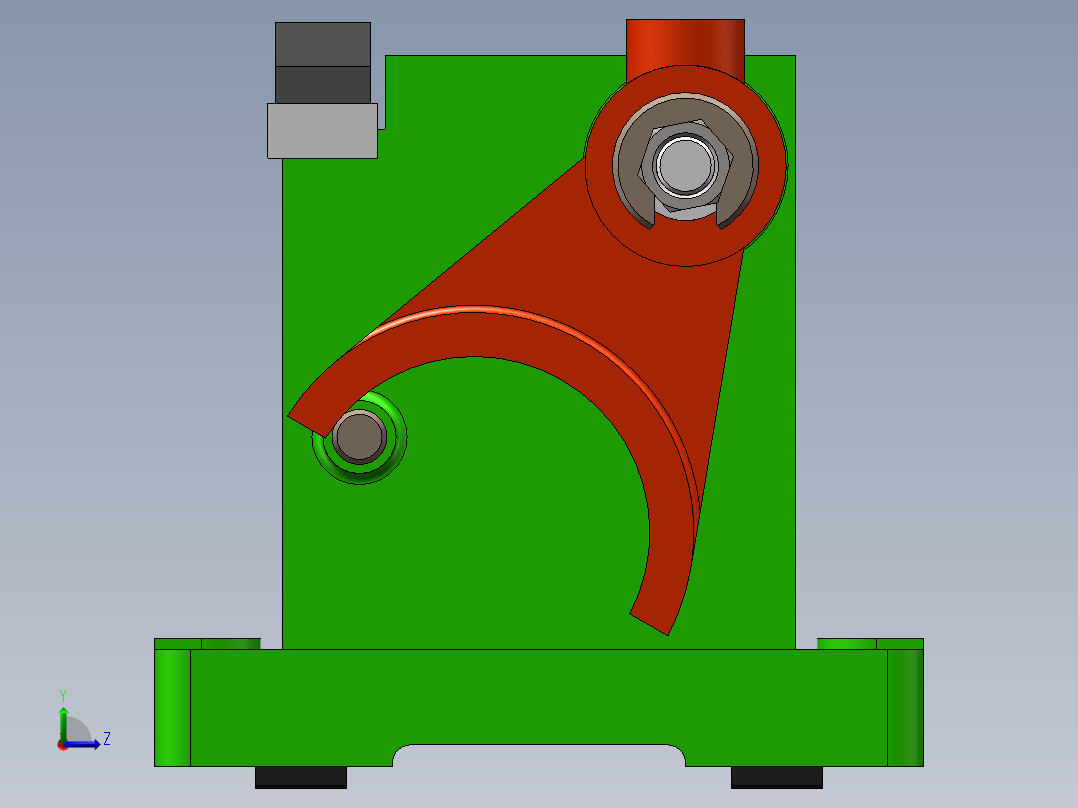

拖拉机变速箱拨叉加工工艺及铣槽夹具设计【含三维SolidWorks】【原创设计】左视图

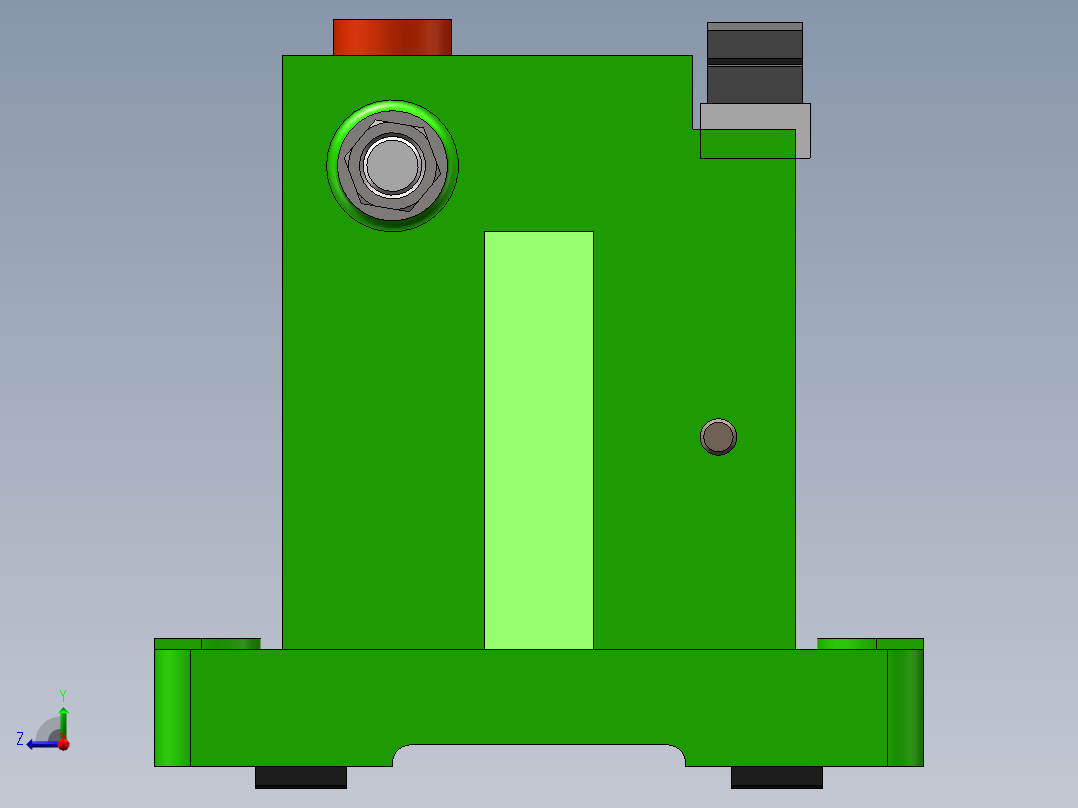

拖拉机变速箱拨叉加工工艺及铣槽夹具设计【含三维SolidWorks】【原创设计】右视图

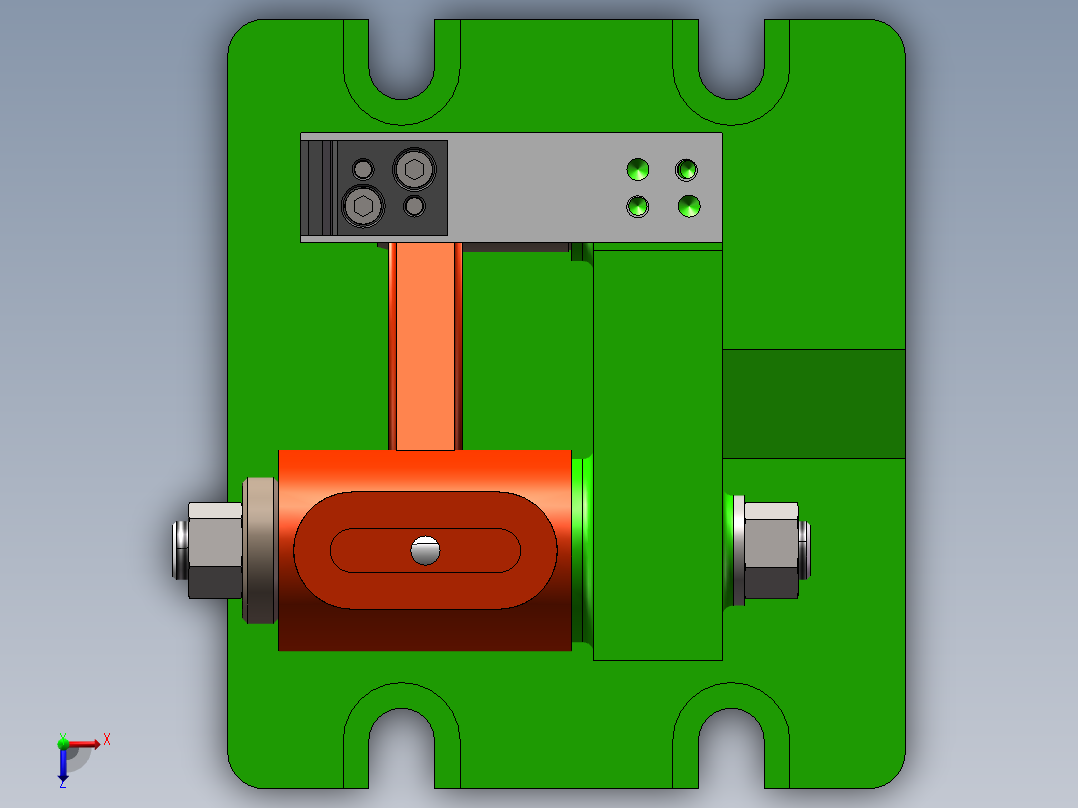

拖拉机变速箱拨叉加工工艺及铣槽夹具设计【含三维SolidWorks】【原创设计】俯视图

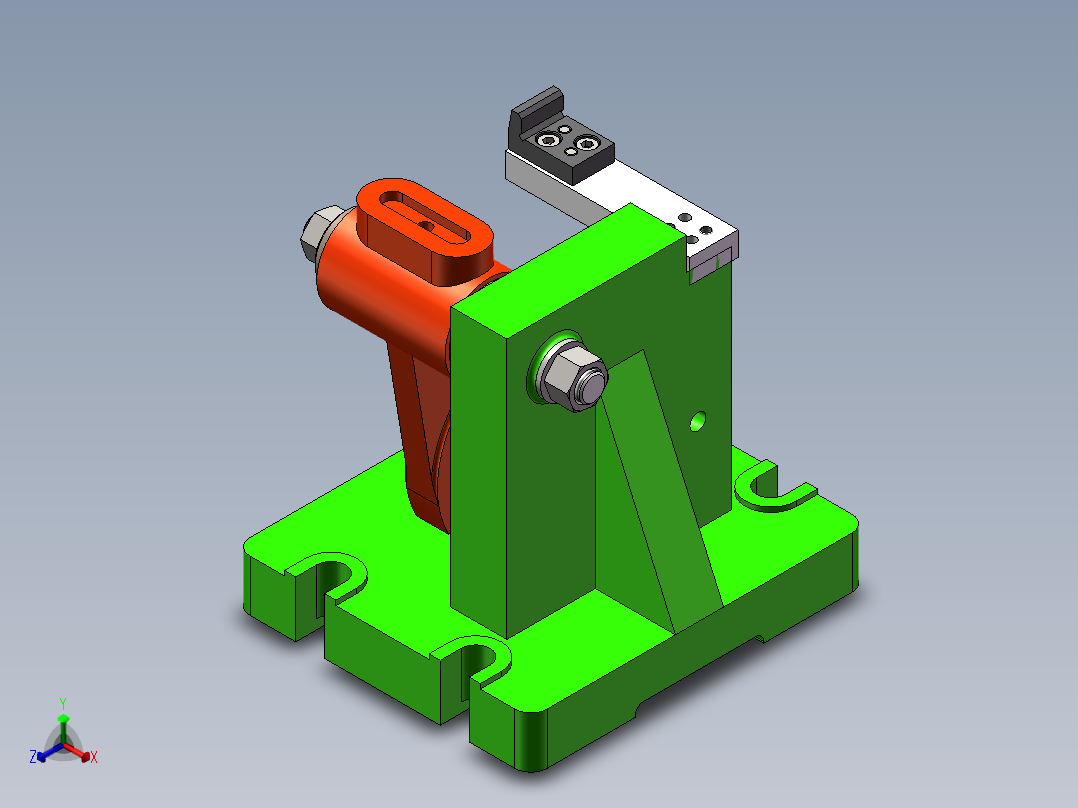

拖拉机变速箱拨叉加工工艺及铣槽夹具设计【含三维SolidWorks】【原创设计】正等轴测图

拖拉机变速箱拨叉加工工艺及铣槽夹具设计【含三维SolidWorks】【原创设计】

加入收藏

模型参数

模型ID：10353913

模型大小：2.7M

软件版本： AutoCAD 2016,SolidWorks,step

模型格式：sldprt,dwg,sldasm,step

是否可编辑：可修改，包括参数

上传时间：2025-12-25

图纸介绍：

下载模型

踏歌行

+ 关注

作品: 0

粉丝: 0

文件列表

1. 1型六角螺母_A级和B级[GBT6170-2000][M16].SLDPRT

124 KB

2. A1-夹具体【更新】.dwg

110 KB

3. A1-夹具装配图【更新】.dwg

119 KB

4. A3-毛坯图.dwg

197 KB

5. A3-零件图.dwg

210 KB

6. 三维2.jpg

89.9 KB

7. 内六角圆柱头螺钉[GBT70_1-2008][M6×16].SLDPRT

151 KB

8. 右视图.jpg

13.7 KB

9. 固定式定位销A-.SLDPRT

65.2 KB

10. 圆柱销_A型[GBT119-2000][5×16].SLDPRT

78.2 KB

11. 大垫圈_A级[GBT96_1-2002][16].SLDPRT

61.5 KB

12. 夹具体.SLDPRT

250 KB

13. 夹具装配图.SLDASM

296 KB

14. 夹具装配图.STEP

989 KB

15. 定位键[JBT8016-1999][18].SLDPRT

68 KB

16. 对刀块组件.SLDASM

111 KB

17. 工序卡[12张].dwg

487 KB

18. 工艺过程卡片.doc

90 KB

19. 平垫圈A级[GBT97_1-2002][16].SLDPRT

65.7 KB

20. 开口垫圈A[16×40].SLDPRT

81.5 KB

21. 开槽圆柱头螺钉[GBT65-2000][M6×16].SLDPRT

154 KB

22. 直角对刀块.SLDPRT

75.1 KB

23. 芯轴.SLDPRT

106 KB

24. 装配体3.SLDASM

101 KB

25. 说明书.doc

451 KB

26. 钻模板.SLDPRT

93 KB

27. 零件图.SLDPRT

137 KB
