831003拨叉加工工艺及铣左端面75-40夹具设计【含三维SolidWorks】AutoCAD,SolidWorks图档

图档名称为：831003拨叉加工工艺及铣左端面75-40夹具设计【含三维SolidWorks】，属于设备部件，工器具分类，软件为AutoCAD,SolidWorks, 图纸格式为dwg,sldprt,sldasm，可在线预览，可编辑，可供设计参考

平面图

3D视图

831003拨叉加工工艺及铣左端面75-40夹具设计【含三维SolidWorks】主视图

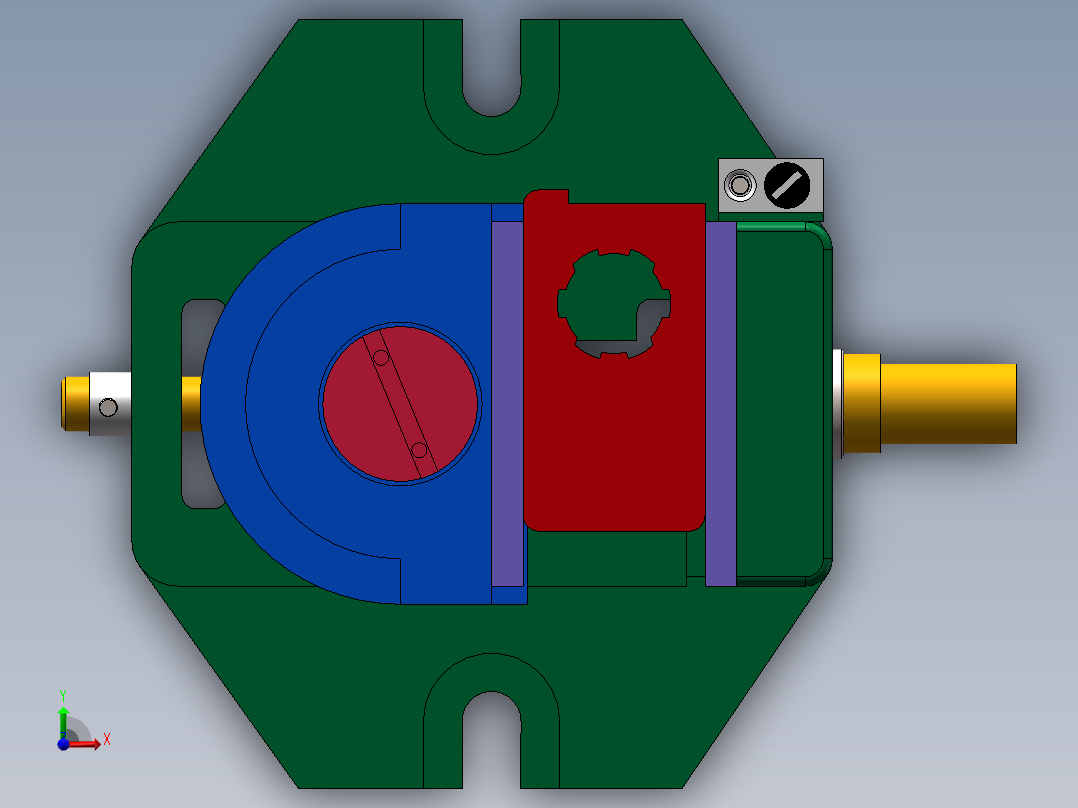

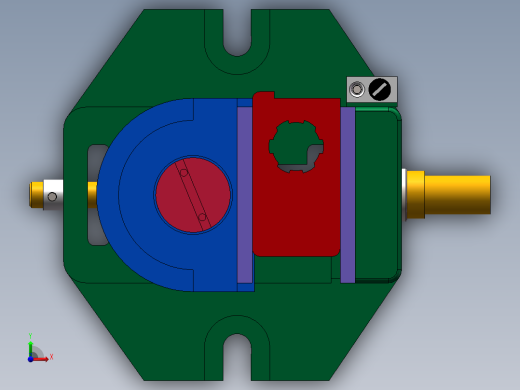

831003拨叉加工工艺及铣左端面75-40夹具设计【含三维SolidWorks】前视图

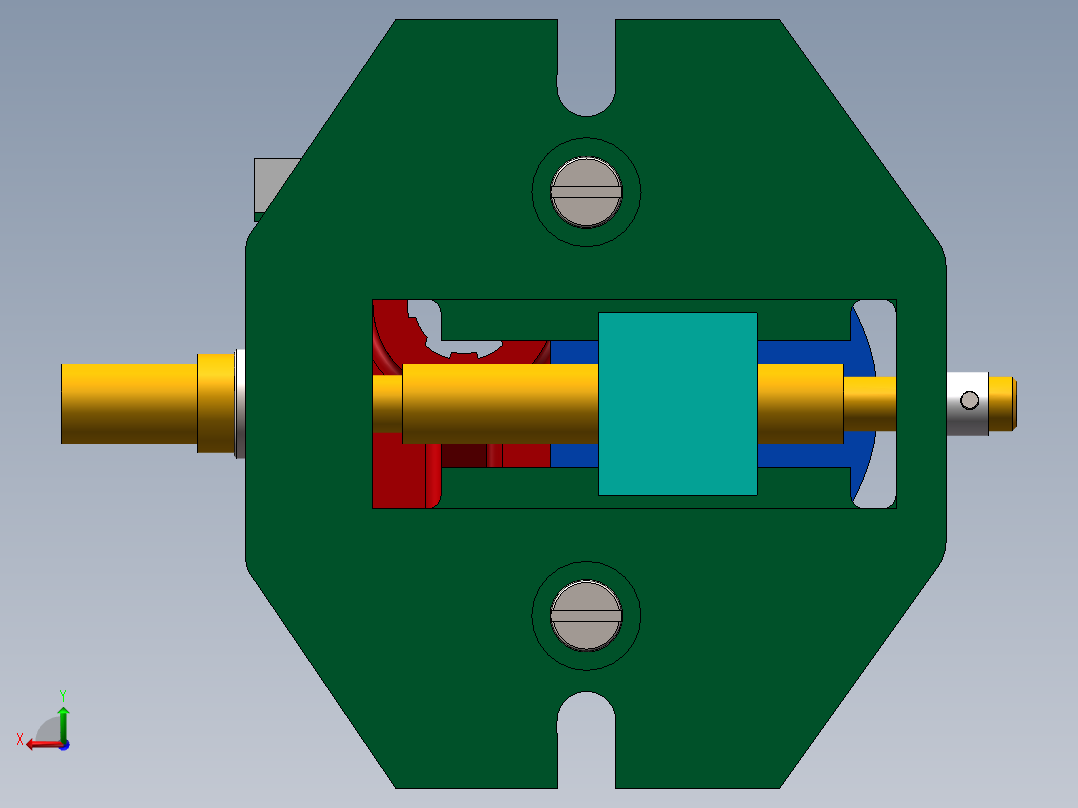

831003拨叉加工工艺及铣左端面75-40夹具设计【含三维SolidWorks】后视图

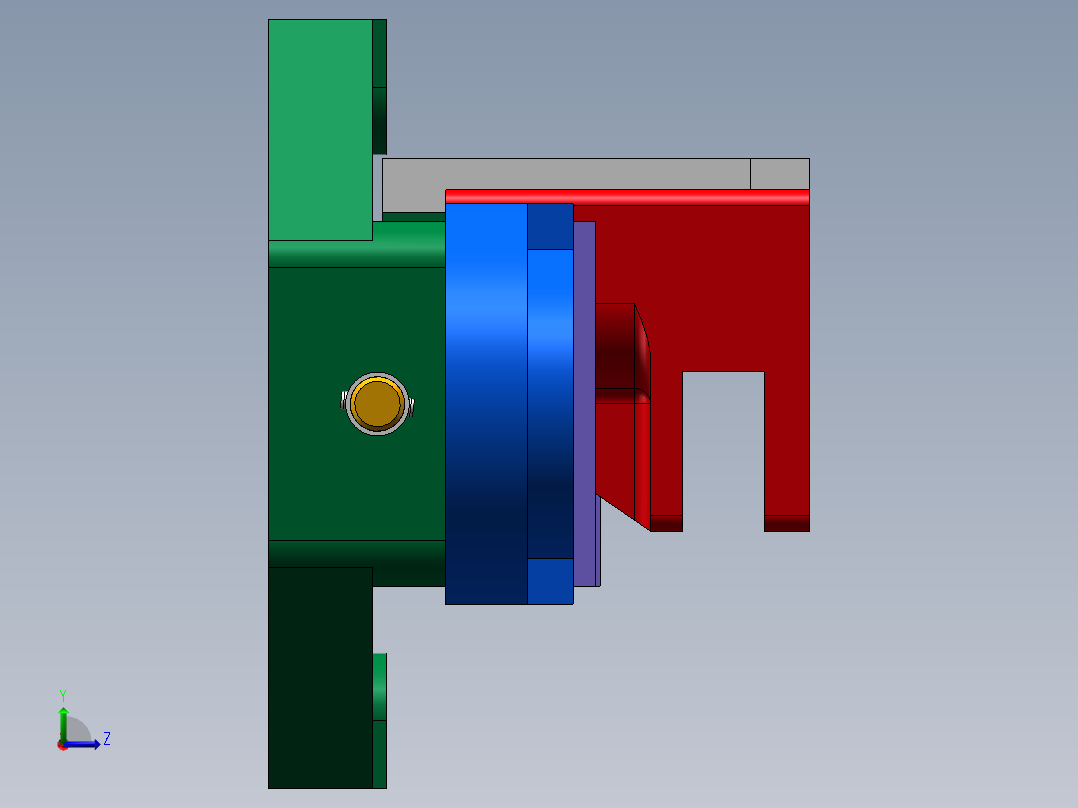

831003拨叉加工工艺及铣左端面75-40夹具设计【含三维SolidWorks】左视图

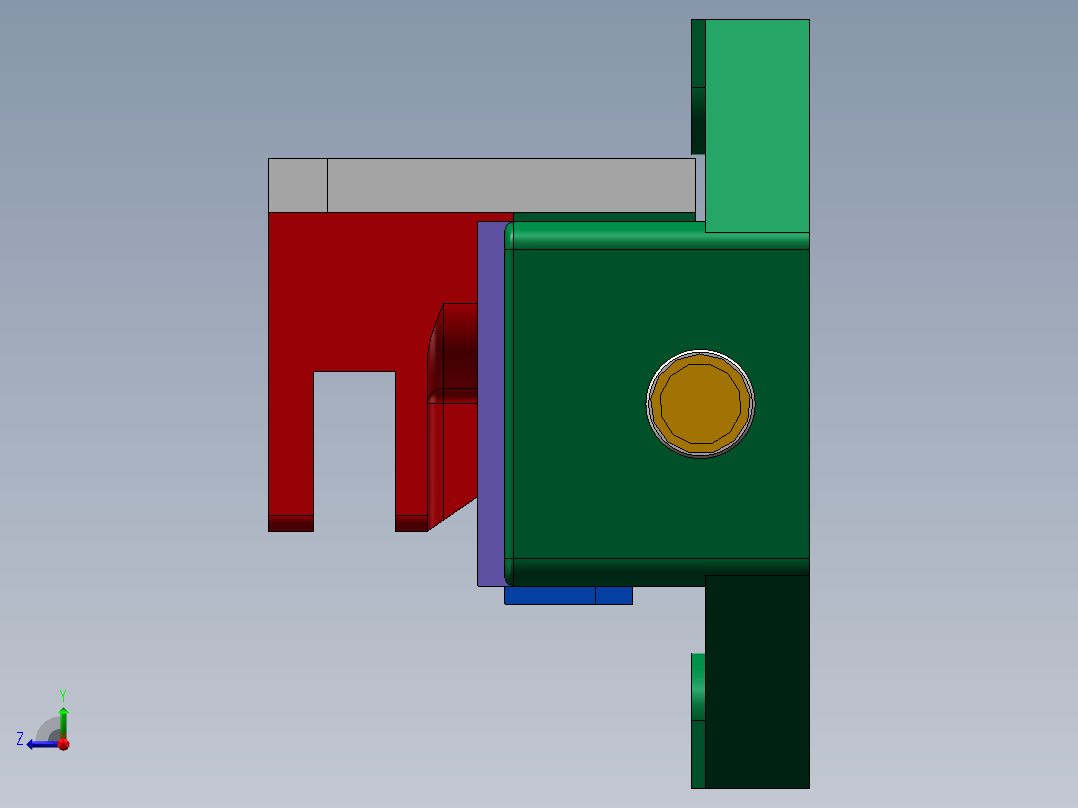

831003拨叉加工工艺及铣左端面75-40夹具设计【含三维SolidWorks】右视图

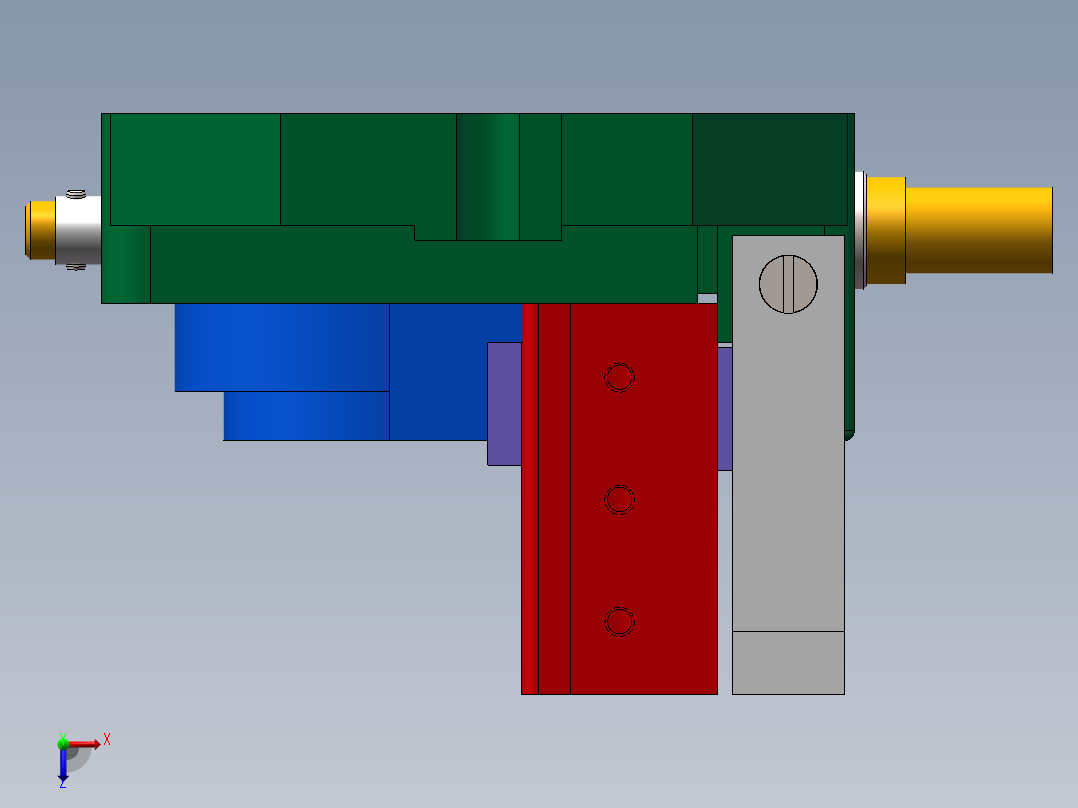

831003拨叉加工工艺及铣左端面75-40夹具设计【含三维SolidWorks】俯视图

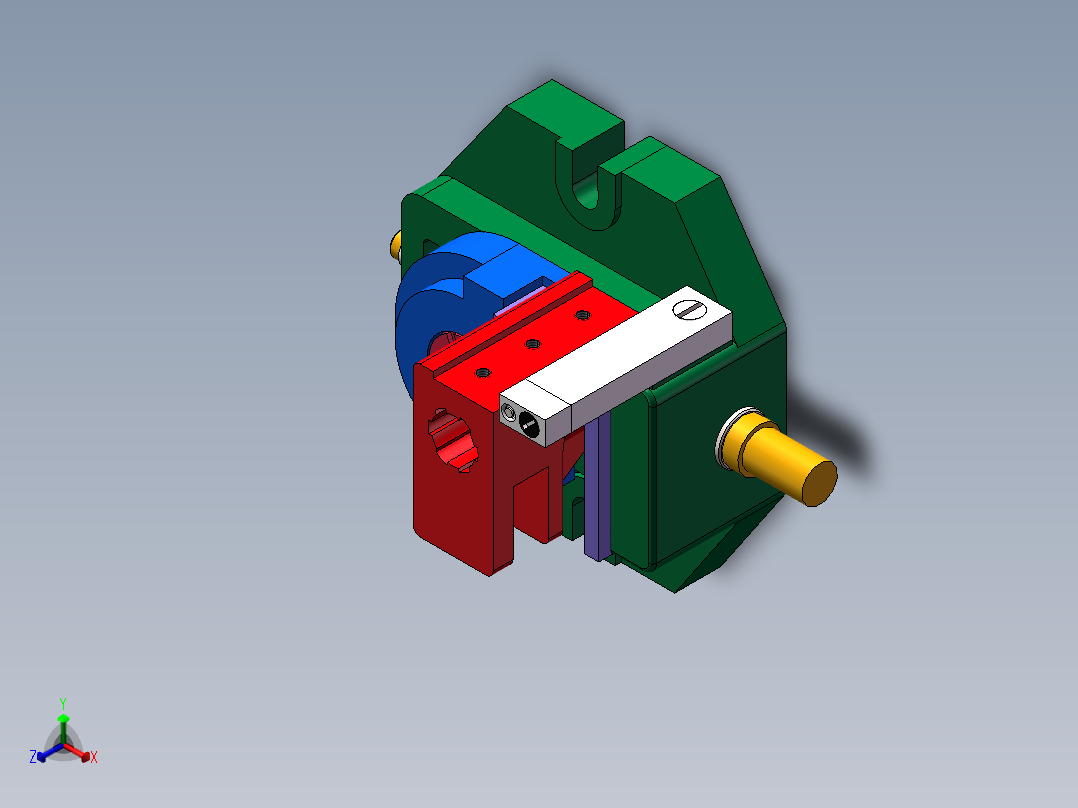

831003拨叉加工工艺及铣左端面75-40夹具设计【含三维SolidWorks】正等轴测图

831003拨叉加工工艺及铣左端面75-40夹具设计【含三维SolidWorks】

加入收藏

模型参数

模型ID：10310627

模型大小：4.76M

软件版本： AutoCAD 2016,SolidWorks

模型格式：dwg,sldprt,sldasm

是否可编辑：可修改，包括参数

上传时间：2025-11-15

图纸介绍：

下载模型

独钓寒江

+ 关注

作品: 0

粉丝: 0

文件列表

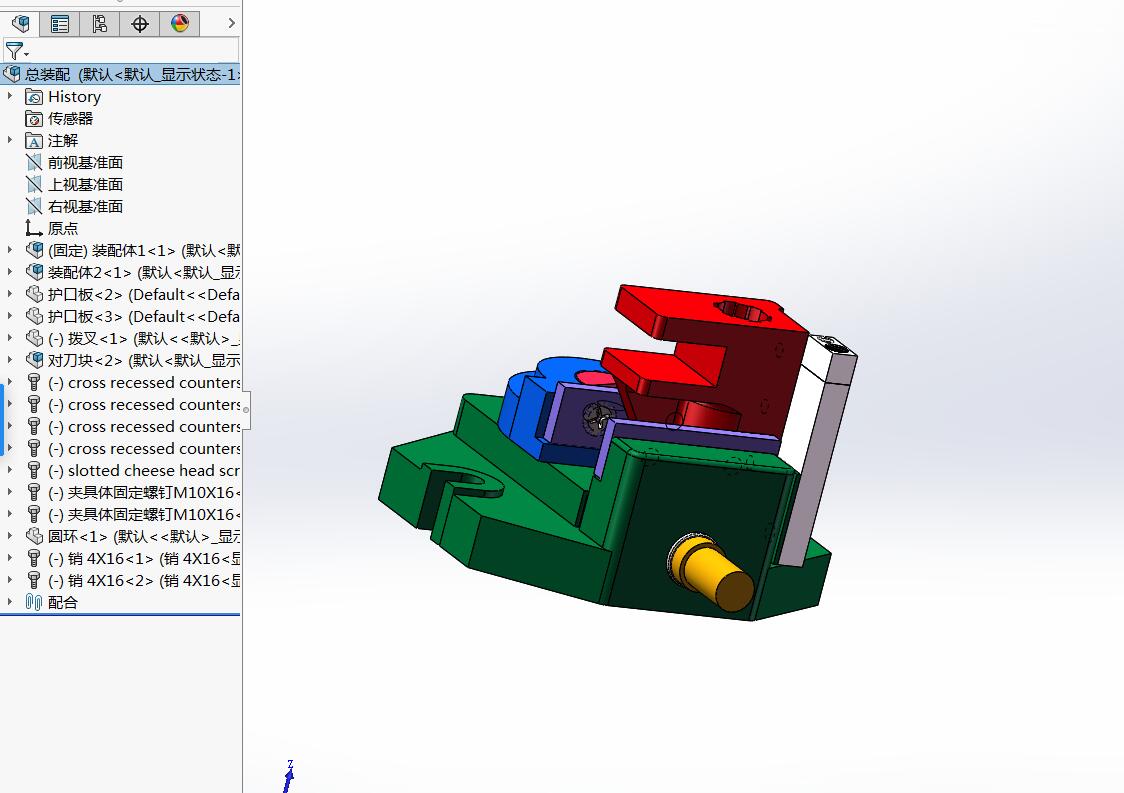

1. 全部.jpg

73.6 KB

2. 其他非标件.dwg

156 KB

3. 圆环.SLDPRT

95.1 KB

4. 垫圈.sldprt

85.9 KB

5. 夹具体.SLDPRT

341 KB

6. 夹具体.dwg

91.2 KB

7. 夹具体固定螺钉M10X16.sldprt

129 KB

8. 对刀块.SLDASM

66.8 KB

9. 对刀块1.SLDPRT

77.9 KB

10. 对刀块2.SLDPRT

61.7 KB

11. 对刀块螺母.SLDPRT

69 KB

12. 对刀块螺钉.sldprt

130 KB

13. 总装配.SLDASM

659 KB

14. 总装配爆炸图.SLDASM

650 KB

15. 护口板.SLDPRT

70.8 KB

16. 护口板螺钉.SLDPRT

167 KB

17. 拨叉机械加工工艺过程卡.doc

71 KB

18. 拨叉机械加工工序卡.doc

306 KB

19. 拨叉.SLDPRT

152 KB

20. 毛坯图(A3).dwg

83.7 KB

21. 活动钳身.SLDPRT

95 KB

22. 螺杆.SLDPRT

90.6 KB

23. 螺杆.dwg

120 KB

24. 螺母.SLDPRT

85.3 KB

25. 螺钉.SLDPRT

299 KB

26. 装配体1.SLDASM

92.6 KB

27. 装配体2.SLDASM

415 KB

28. 说明书.doc

857 KB

29. 铣左端面夹具设计装配图.dwg

124 KB

30. 销 4X16.sldprt

87.7 KB

31. 零件图(A3).dwg

88.9 KB
