设备部件 / 工器具 / BQ-C-00 CNC钻孔工装夹具--441019--10

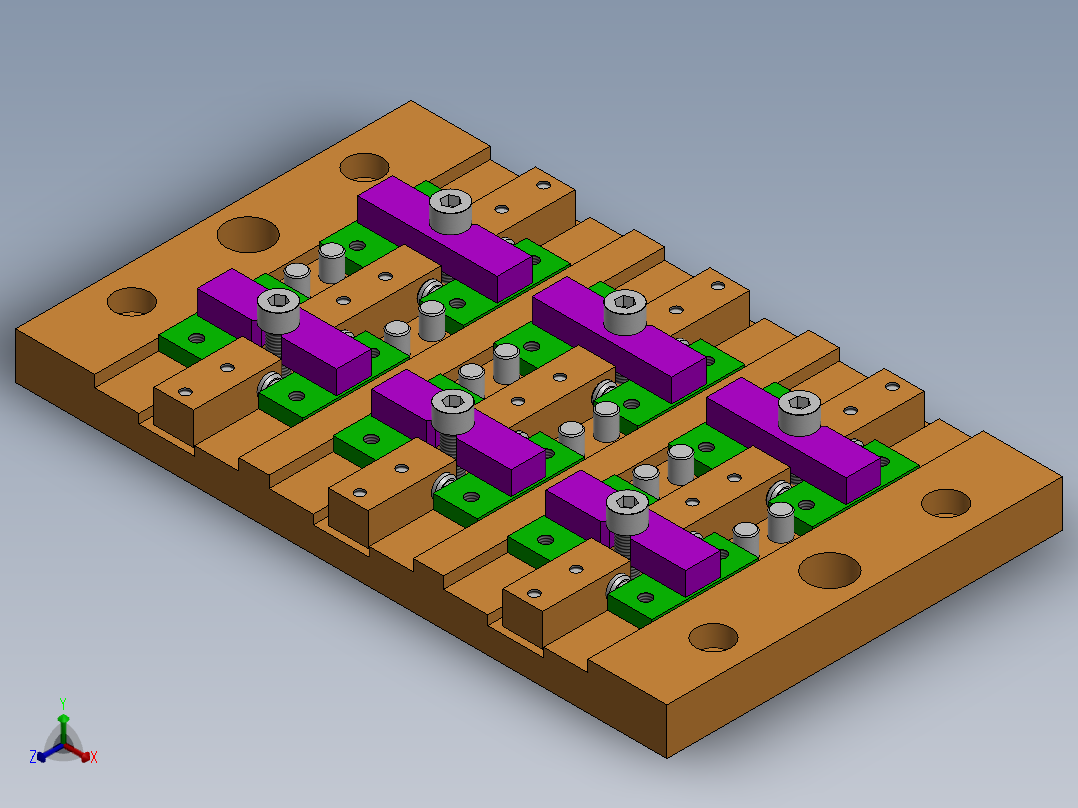

BQ-C-00 CNC钻孔工装夹具--441019--10SolidWorks,step 3D模型

3D模型名称为：BQ-C-00 CNC钻孔工装夹具--441019--10，属于设备部件，工器具分类，软件为SolidWorks,step, 三维模型格式为sldprt,sldasm,step，可在线预览，可编辑，可供设计参考

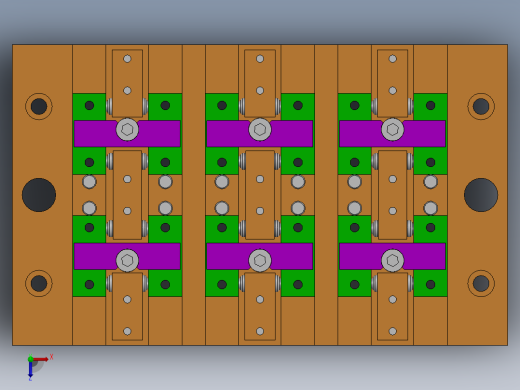

平面图

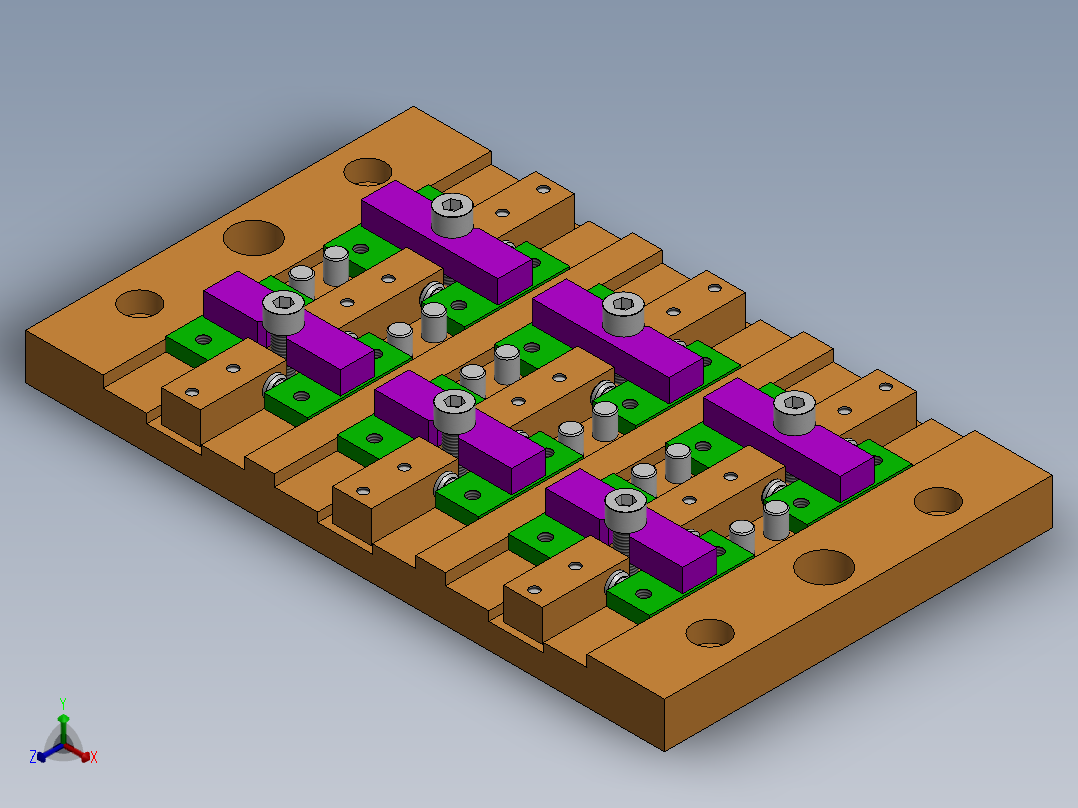

3D视图

加入收藏

模型参数

模型ID：10394662

模型大小：2.52M

软件版本： SolidWorks,step

模型格式：sldprt,sldasm,step

是否可编辑：可修改，包括参数

上传时间：2026-03-23

图纸介绍：

下载模型

枕星河

+ 关注

作品: 0

粉丝: 0

文件列表

1. BQ-01 产品.SLDPRT

53.9 KB

2. BQ-C-00 CNC钻孔工装夹具.SLDASM

296 KB

3. BQ-C-00 CNC钻孔工装夹具.SLDDRW

153 KB

4. BQ-C-00 CNC钻孔工装夹具.STEP

1020 KB

5. BQ-C-01 底板.SLDDRW

301 KB

6. BQ-C-01 底板.SLDPRT

275 KB

7. BQ-C-02 压板.SLDDRW

95.1 KB

8. BQ-C-02 压板.SLDPRT

69.3 KB

9. BQ-C-03 定位套A.SLDDRW

113 KB

10. BQ-C-03 定位套A.SLDPRT

85.3 KB

11. BQ-C-04 定位套B.SLDDRW

114 KB

12. BQ-C-04 定位套B.SLDPRT

90.4 KB

13. D8x25 圆柱销.SLDPRT

74.8 KB

14. HP01LV 定位珠.SLDPRT

128 KB

15. 内六角圆柱头螺钉M5X18.SLDPRT

124 KB

16. 内六角圆柱头螺钉M8X30.SLDPRT

122 KB

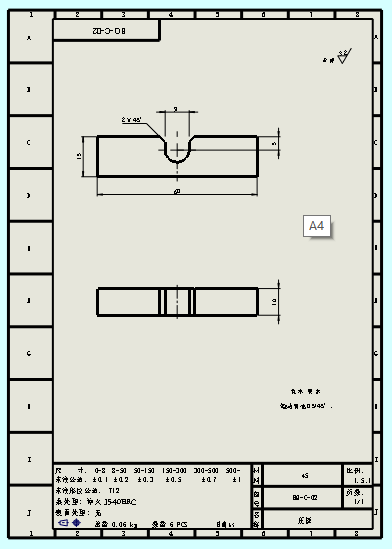

17. 压板工程图.png

11.2 KB

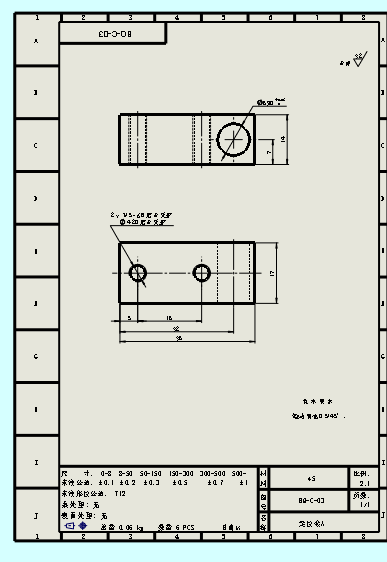

18. 定位套A工程图.png

13.7 KB

19. 底板工程图.png

40 KB

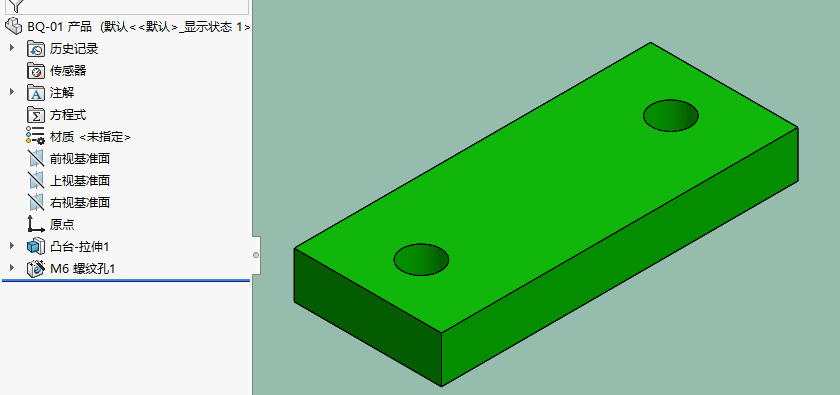

20. 待加工产品.png

28.6 KB

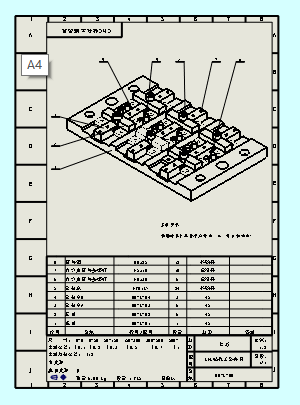

21. 总装工程图.png

14.7 KB

22. 模型三维效果图.png

69.3 KB

23. 模型正面效果图.png

49 KB

24. 模型结构树.png

159 KB
