两位三通机控换向阀模型三维SW+CAD图纸1199798SolidWorks,AutoCAD 三维模型

三维机械图纸名称为：两位三通机控换向阀模型三维SW+CAD图纸1199798，属于设备部件，管道附件分类，软件为SolidWorks,AutoCAD, 三维模型格式为sldasm,dwg,sldprt，可在线预览，可编辑，可供设计参考

平面图
3D视图
两位三通机控换向阀模型三维SW+CAD图纸1199798主视图

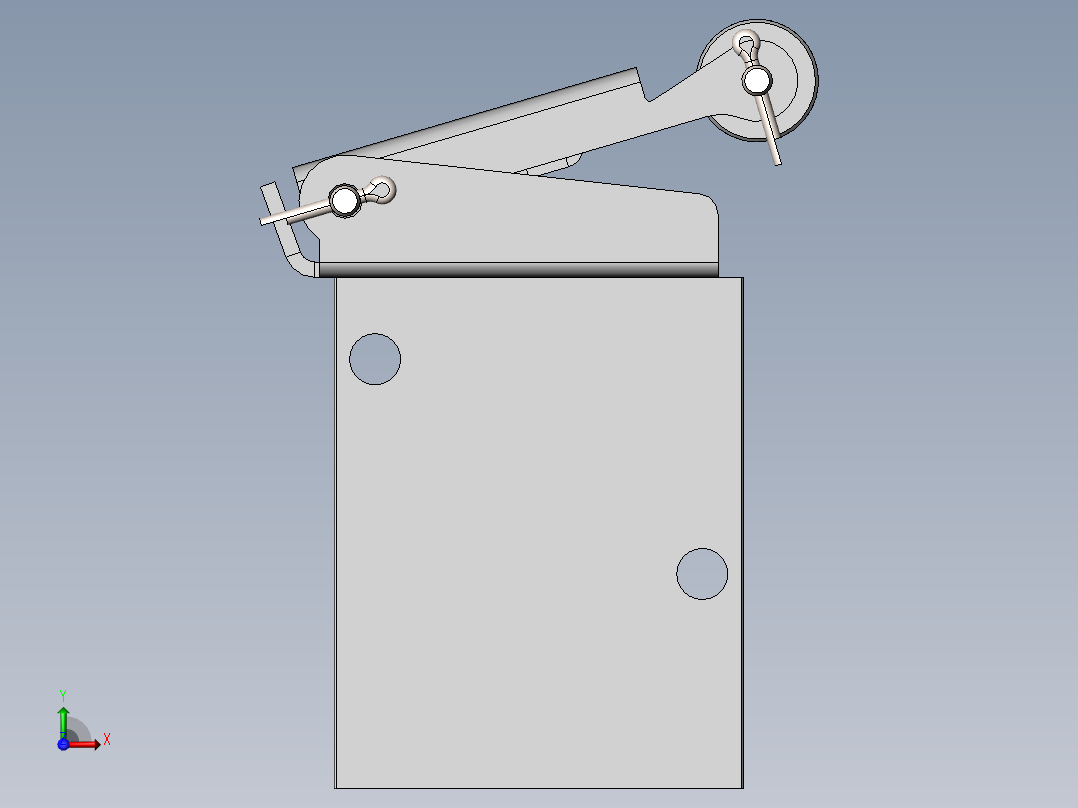

两位三通机控换向阀模型三维SW+CAD图纸1199798前视图

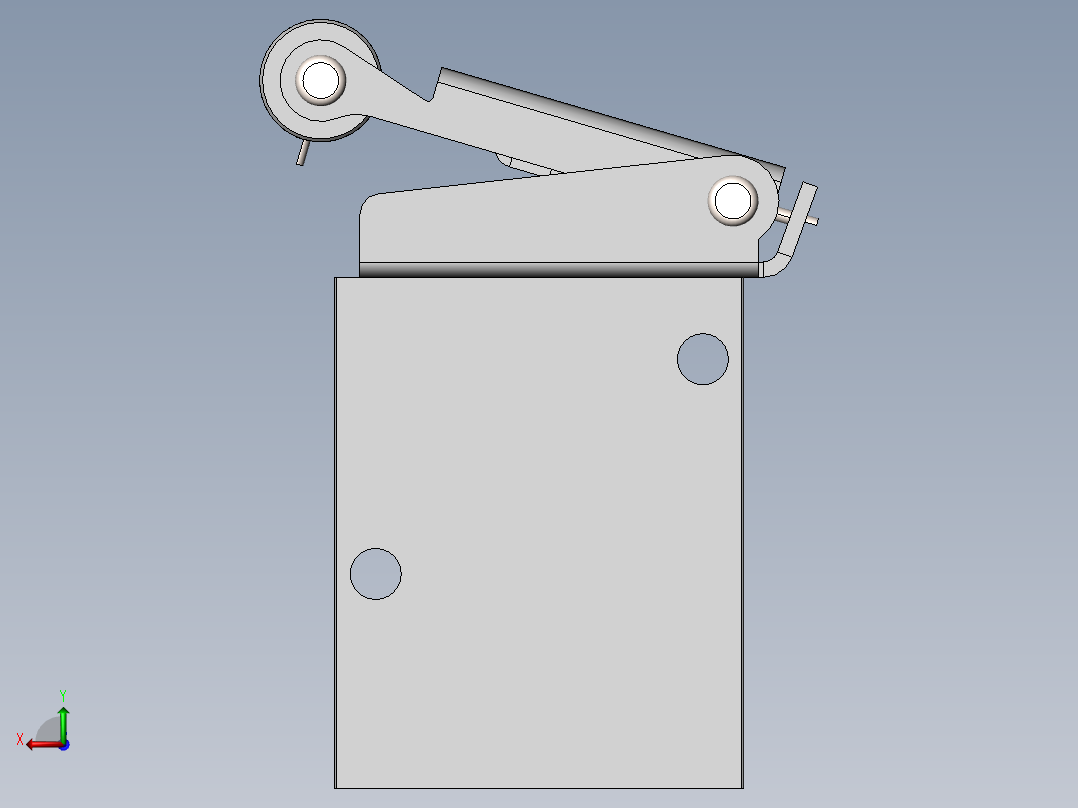

两位三通机控换向阀模型三维SW+CAD图纸1199798后视图

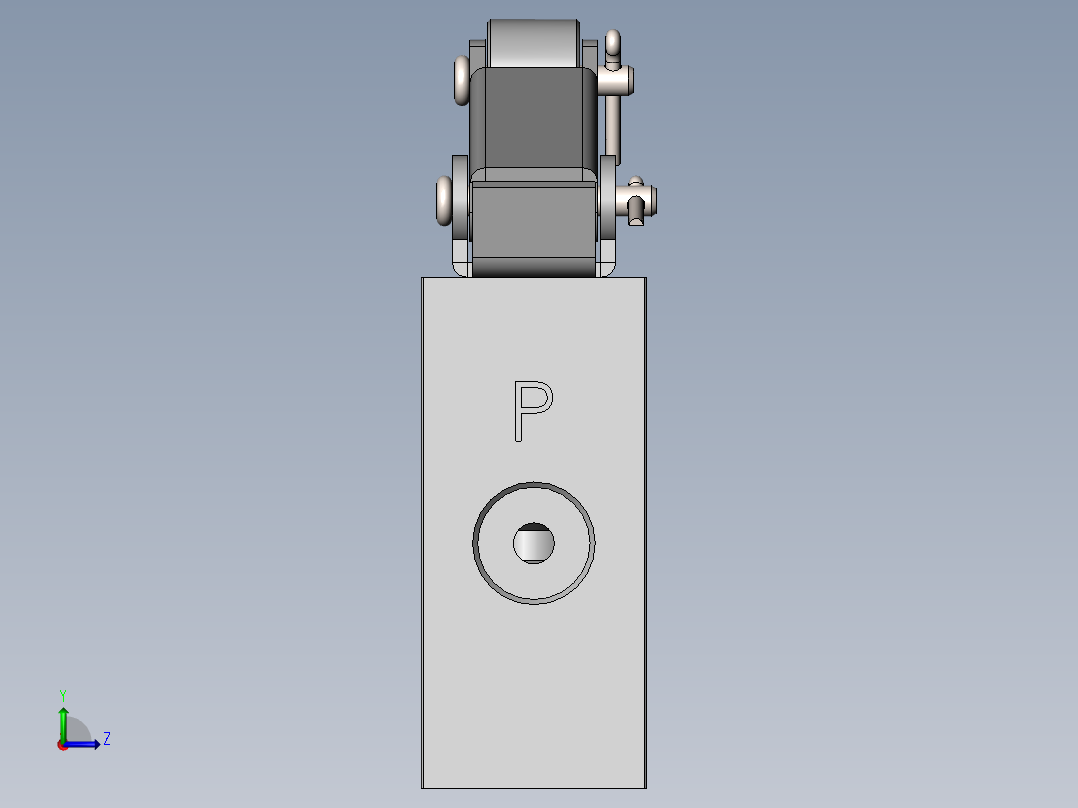

两位三通机控换向阀模型三维SW+CAD图纸1199798左视图

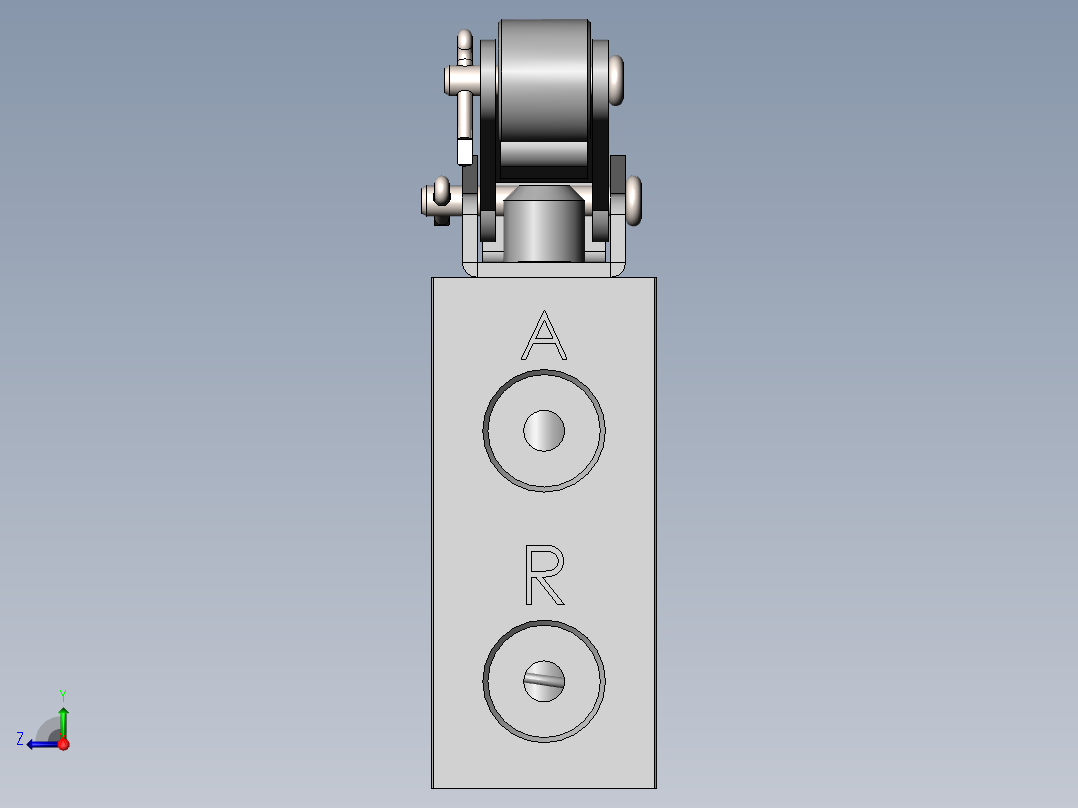

两位三通机控换向阀模型三维SW+CAD图纸1199798右视图

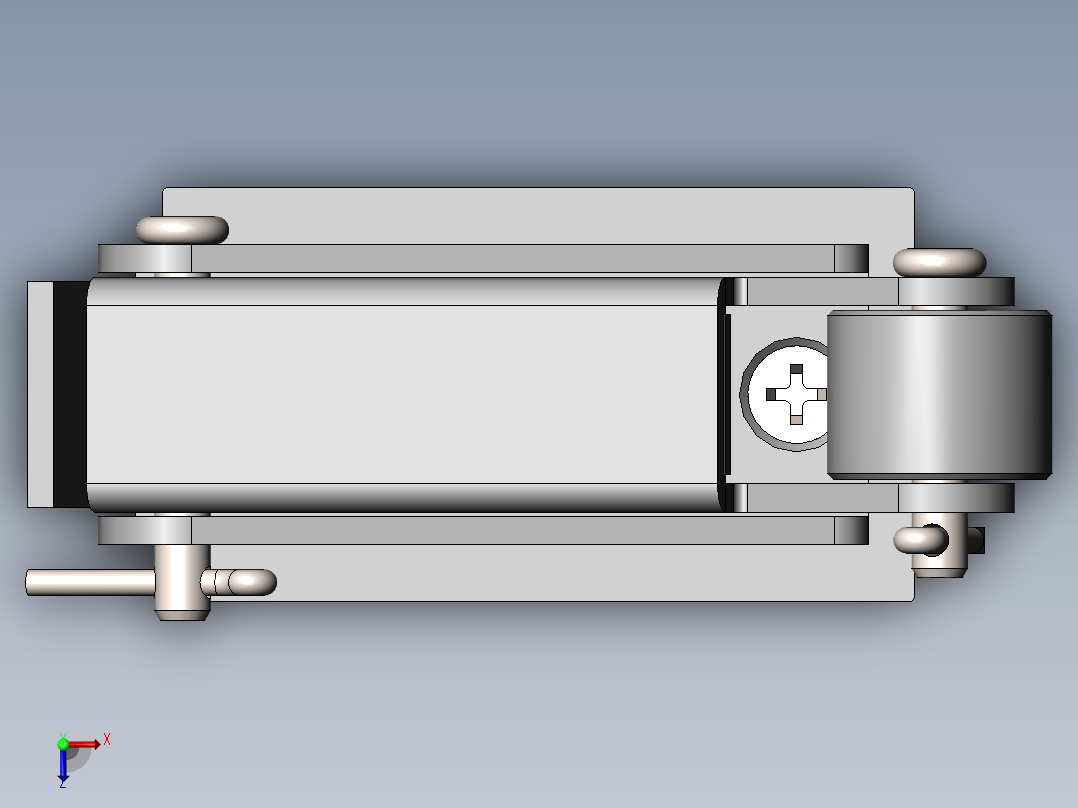

两位三通机控换向阀模型三维SW+CAD图纸1199798俯视图

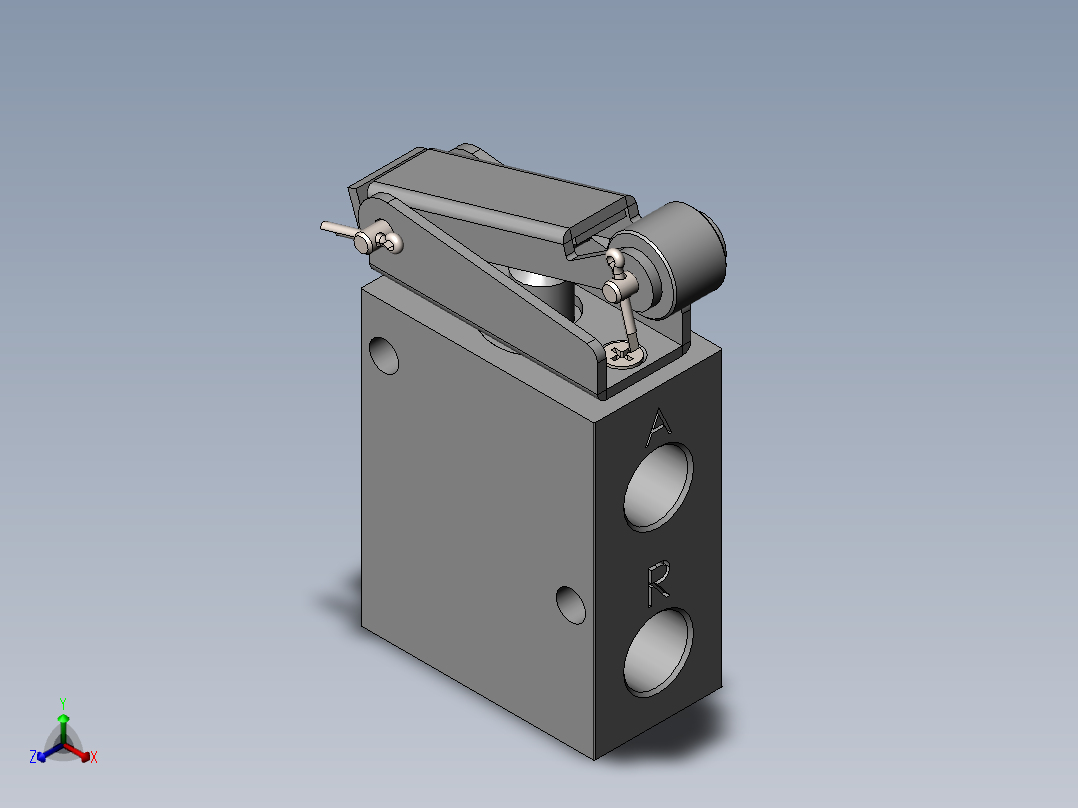

两位三通机控换向阀模型三维SW+CAD图纸1199798正等轴测图
加入收藏
模型参数

模型ID：10360575

模型大小：2.26M

软件版本： SolidWorks,AutoCAD 2023

模型格式：sldasm,dwg,sldprt

是否可编辑：可修改，包括参数

上传时间：2026-01-01

图纸介绍：

下载模型
花间对酌
作品: 477
粉丝: 0
文件列表
1. JKHXF-00 换向阀总装配.SLDASM
422 KB
2. JKHXF-00 机控换向阀装配图.dwg
328 KB
3. JKHXF-01 阀体.SLDPRT
201 KB
4. JKHXF-01 阀体.dwg
321 KB
5. JKHXF-02 复位弹簧.SLDPRT
270 KB
6. JKHXF-02 复位弹簧.dwg
274 KB
7. JKHXF-03 阀芯.SLDPRT
117 KB
8. JKHXF-03 阀芯.dwg
236 KB
9. JKHXF-04 导轮支架.SLDPRT
140 KB
10. JKHXF-04 导轮支架.dwg
228 KB
11. JKHXF-05 导轮摆臂.dwg
221 KB
12. JKHXF-05 摆臂.SLDPRT
114 KB
13. JKHXF-06 导轮.SLDPRT
79 KB
14. JKHXF-06 导轮.dwg
217 KB
15. JKHXF-07 摆臂支撑.SLDPRT
170 KB
16. JKHXF-07 摆臂支撑.dwg
196 KB
17. 耐油橡胶.SLDPRT
58.7 KB
