机械设备 / 非标机械 / 禽肉切块机设计-小型肉类切块机【含三维SW+CAD图纸+说明书】

禽肉切块机设计-小型肉类切块机【含三维SW+CAD图纸+说明书】igs,SolidWorks,AutoCAD 3D模型

3D模型名称为：禽肉切块机设计-小型肉类切块机【含三维SW+CAD图纸+说明书】，属于机械设备，非标机械分类，软件为igs,SolidWorks,AutoCAD, 三维模型格式为sldprt,sldasm,dwg,igs，可在线预览，可编辑，可供设计参考

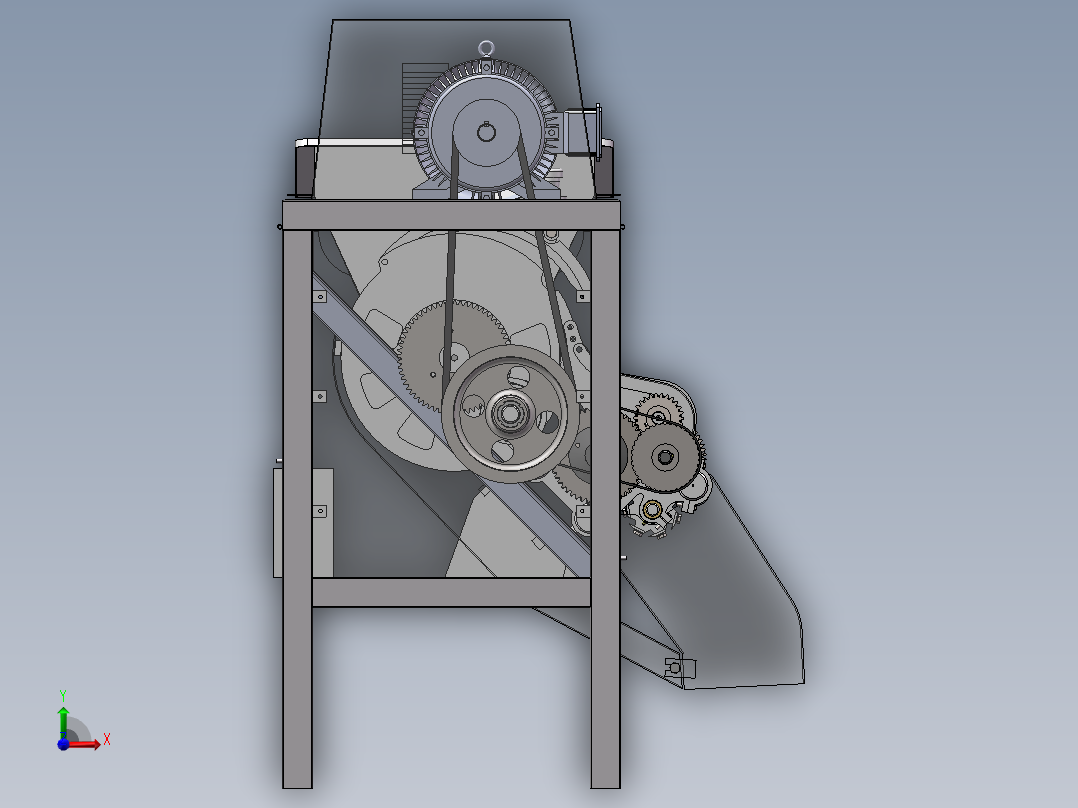

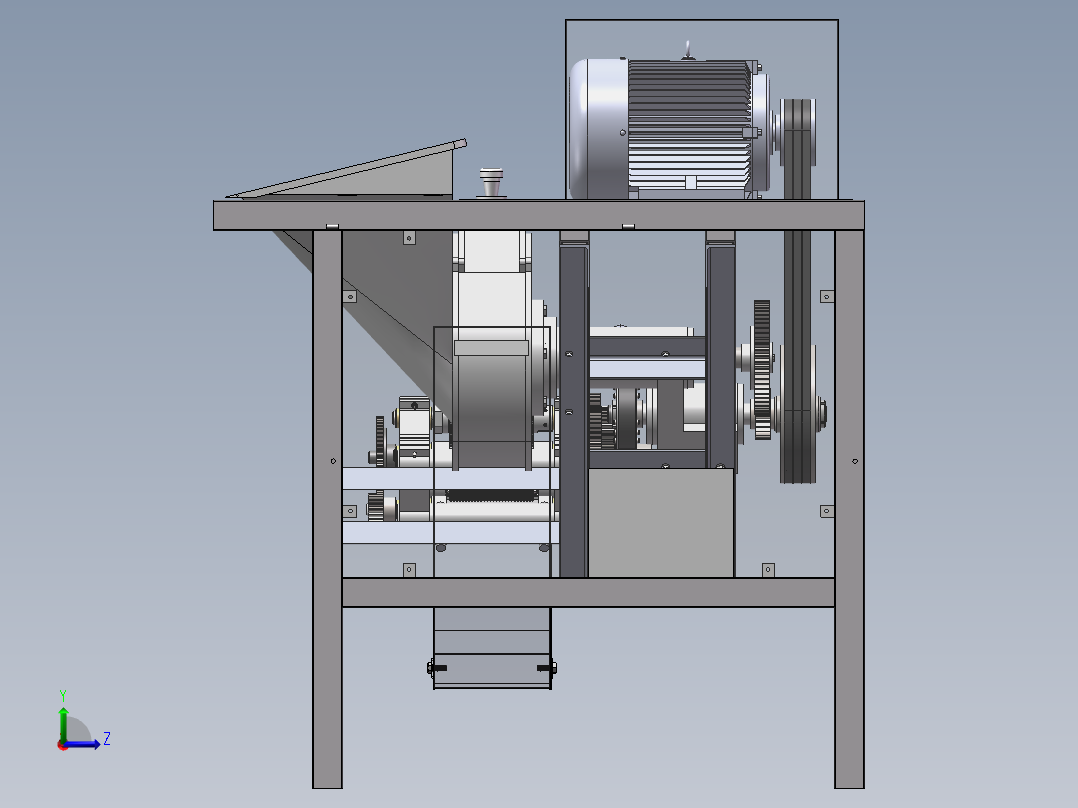

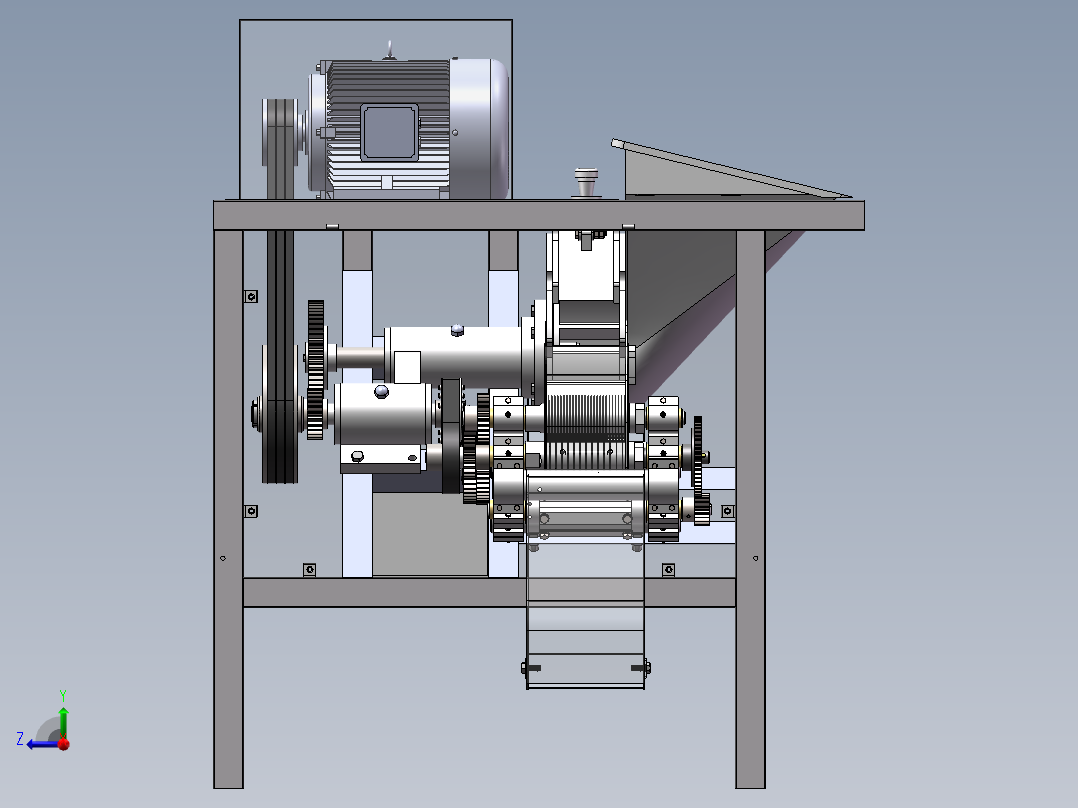

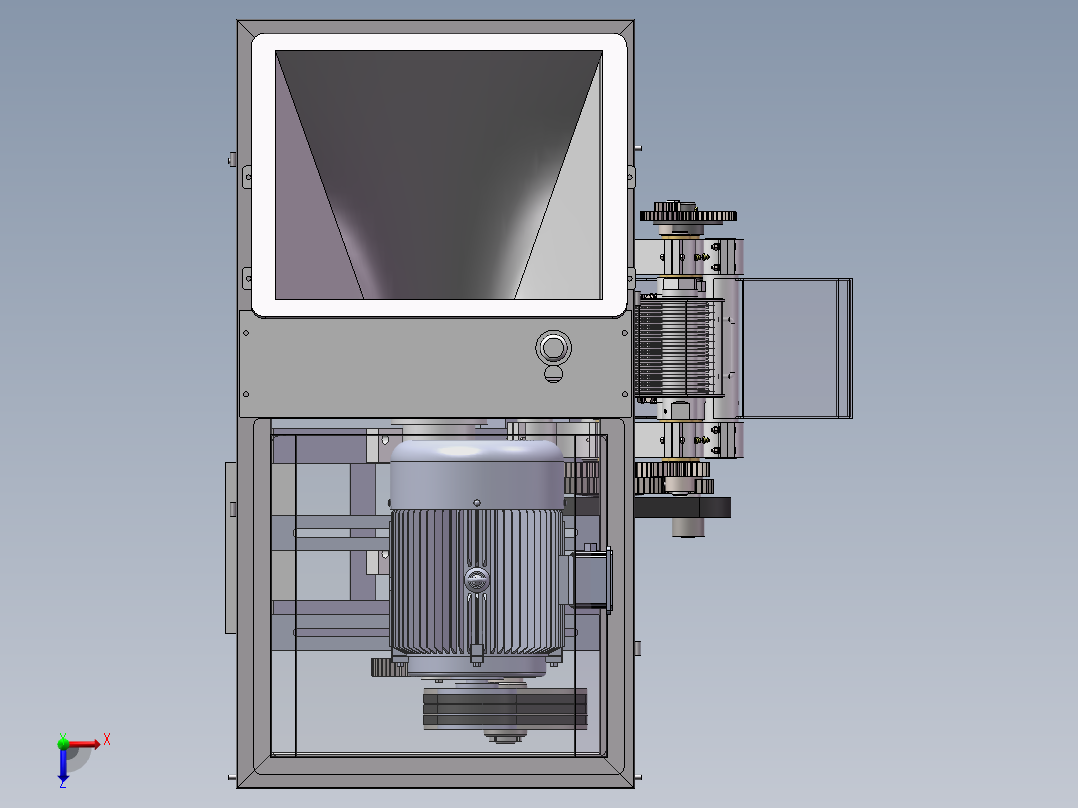

平面图

3D视图

加入收藏

模型参数

模型ID：10293838

模型大小：44.25M

软件版本： igs,SolidWorks,AutoCAD 2016

模型格式：sldprt,sldasm,dwg,igs

是否可编辑：可修改，包括参数

上传时间：2025-10-30

图纸介绍：

下载模型

百里霜天

+ 关注

作品: 0

粉丝: 0

文件列表

1. JGB／T1096-1979普通平键A型6×34.SLDPRT

101 KB

2. JGB／T1096-1979普通平键A型6×42.SLDPRT

93.8 KB

3. JGB／T1096-1979普通平键A型6×63.SLDPRT

87.8 KB

4. JGB／T1096-1979普通平键A型6×86.SLDPRT

83.2 KB

5. JGB／T1096-1979普通平键A型6×90.SLDPRT

81 KB

6. JGB／T1096-1979普通平键A型8×32.SLDPRT

104 KB

7. JGB／T1096-1979普通平键A型8×42.SLDPRT

101 KB

8. JGB／T15389-1994螺杆M16×100.SLDPRT

69.3 KB

9. JGB／T18230．4-2000栓接结构用大六角螺母B级，10级16.SLDPRT

97.3 KB

10. JGB／T283-94圆柱滚子轴承NUP207E.SLDPRT

215 KB

11. JGB／T5780-2000六角头螺栓C级M6×30.SLDPRT

130 KB

12. JGB／T5781-2000六角头螺栓全螺纹C级M10×25.SLDPRT

185 KB

13. JGB／T5781-2000六角头螺栓全螺纹C级M12×35.SLDPRT

139 KB

14. JGB／T5783-2000六角头螺栓全螺纹M6×10.SLDPRT

132 KB

15. JGB／T6170-20001型六角螺母A级和B级M12.SLDPRT

104 KB

16. JGB／T6170-20001型六角螺母A级和B级M6.SLDPRT

214 KB

17. JGB／T6173-2000六角薄螺母细牙A级和B级M16.SLDPRT

105 KB

18. JGB／T78-2000内六角锥端紧定螺钉M6×12.SLDPRT

94.4 KB

19. JGB／T78-2000内六角锥端紧定螺钉M6×16.SLDPRT

97 KB

20. JGB／T810-1988小圆螺母M30×1．5.SLDPRT

105 KB

21. JJB／T7940．1-1995直通式压注油杯6.SLDPRT

110 KB

22. JJB／T7941．2-1995旋入式圆形油标B型10.SLDPRT

116 KB

23. JQ350-1-10角钢362.SLDPRT

105 KB

24. JQ350-1-11侧板.SLDPRT

53.6 KB

25. JQ350-1-12电机版.SLDPRT

112 KB

26. JQ350-1-13盖板固定.SLDPRT

122 KB

27. JQ350-1-14方钢811.SLDPRT

80 KB

28. JQ350-1-15行走轮.SLDPRT

140 KB

29. JQ350-1-1A方钢1080.SLDPRT

91.7 KB

30. JQ350-1-2方钢560.SLDPRT

83.9 KB

31. JQ350-1-3方钢625.SLDPRT

84.6 KB

32. JQ350-1-4方钢460.SLDPRT

67.6 KB

33. JQ350-1-5方钢552.SLDPRT

81 KB

34. JQ350-1-6方钢78.SLDPRT

81.8 KB

35. JQ350-1-7A等边角钢780.SLDPRT

99.1 KB

36. JQ350-1-7B等边角钢780.SLDPRT

103 KB

37. JQ350-1-8方钢815.SLDPRT

64 KB

38. JQ350-1-9角钢192.SLDPRT

110 KB

39. JQ350-1机架.SLDASM

293 KB

40. JQ350-2-1-1固定用角钢.SLDPRT

109 KB

41. JQ350-2-1-2拉杆板.SLDPRT

85.7 KB

42. JQ350-2-1-拉杆座.SLDPRT

74.8 KB

43. JQ350-2-1-调节螺杆.SLDPRT

78.5 KB

44. JQ350-2-1-调节螺母.SLDPRT

88.3 KB

45. JQ350-2-10切片刀.SLDPRT

67.7 KB

46. JQ350-2-11轴承盖.SLDPRT

84.1 KB

47. JQ350-2-12轴端大螺母.SLDPRT

129 KB

48. JQ350-2-13A从动齿轮61×3.SLDPRT

460 KB

49. JQ350-2-13B从动齿座.SLDPRT

99.2 KB

50. JQ350-2-13从动齿轮.SLDASM

191 KB

51. JQ350-2-2拉杆组件.SLDASM

116 KB

52. JQ350-2-2轴承座.SLDPRT

238 KB

53. JQ350-2-3物料旋转轴.SLDPRT

118 KB

54. JQ350-2-4物料滚筒壳(铆焊).SLDPRT

277 KB

55. JQ350-2-5滚筒滚筒调节盖.SLDPRT

115 KB

56. JQ350-2-8连接盘.SLDPRT

96.9 KB

57. JQ350-2-9叶轮.SLDPRT

112 KB

58. JQ350-2物料旋转组件.SLDASM

633 KB

59. JQ350-3-1-2辅进料刀片24个.SLDPRT

84.8 KB

60. JQ350-3-1-3辅刀轴.SLDPRT

112 KB

61. JQ350-3-1-4辅刀挡圈薄.SLDPRT

67.1 KB

62. JQ350-3-1-5辅刀挡圈厚.SLDPRT

69.9 KB

63. JQ350-3-1-6辅刀齿轮.sldprt

826 KB

64. JQ350-3-10大圆螺母.SLDPRT

87.1 KB

65. JQ350-3-11铜衬.SLDPRT

99.7 KB

66. JQ350-3-12轴套（反螺纹）.SLDPRT

138 KB

67. JQ350-3-13圆盘刀片.SLDPRT

149 KB

68. JQ350-3-1辅刀组件.SLDASM

264 KB

69. JQ350-3-2-1辅料轴.SLDPRT

93.8 KB

70. JQ350-3-2-2辅料滚筒.SLDPRT

7.28 MB

71. JQ350-3-2-4辅料外齿轮49×3（变位1.6）.SLDPRT

384 KB

72. JQ350-3-2-4辅料齿轮A.sldprt

1020 KB

73. JQ350-3-2-5齿轮套.SLDPRT

130 KB

74. JQ350-3-2-6齿轮组件.SLDASM

248 KB

75. JQ350-3-2辅料组件.SLDASM

1.2 MB

76. JQ350-3-3-1横刀轴.SLDPRT

99.9 KB

77. JQ350-3-3-2横刀架.SLDPRT

201 KB

78. JQ350-3-3-3横刀刀片.SLDPRT

74.7 KB

79. JQ350-3-3-4横刀齿轮.sldprt

869 KB

80. JQ350-3-3横刀组件.SLDASM

220 KB

81. JQ350-3-4-1切刀轴.SLDPRT

122 KB

82. JQ350-3-4-2皮带轮.SLDPRT

326 KB

83. JQ350-3-4-3挡圈.SLDPRT

71.8 KB

84. JQ350-3-4-4切刀齿轮.SLDPRT

1.65 MB

85. JQ350-3-4-4齿轮套A.SLDPRT

100 KB

86. JQ350-3-4-4齿轮组.SLDASM

136 KB

87. JQ350-3-4-5切刀挡圈薄.SLDPRT

68.8 KB

88. JQ350-3-4-6切刀挡圈厚.SLDPRT

70.2 KB

89. JQ350-3-4-7切刀小齿轮21×3（变位系数0.8）.SLDPRT

207 KB

90. JQ350-3-4切刀组件.SLDASM

378 KB

91. JQ350-3-5刀架座.SLDPRT

296 KB

92. JQ350-3-6梳齿.SLDPRT

233 KB

93. JQ350-3-7支撑轴1.SLDPRT

94.6 KB

94. JQ350-3-8支撑轴2.SLDPRT

95 KB

95. JQ350-3-9支架盖.SLDPRT

91.2 KB

96. JQ350-3切料总成.SLDASM

1.93 MB

97. JQ350-4-1-1皮带轮轴.SLDPRT

132 KB

98. JQ350-4-2大带轮.SLDPRT

261 KB

99. JQ350-4-3A同步带轮侧板.SLDPRT

79.9 KB

100. JQ350-4-3B同步带轮.SLDPRT

436 KB

101. JQ350-4-3同步带轮.SLDASM

232 KB

102. JQ350-4-5主动齿.sldprt

782 KB

103. JQ350-4-6小带轮.SLDPRT

157 KB

104. JQ350-4-7皮带.SLDPRT

84.9 KB

105. JQ350-4-8宽皮带.SLDPRT

76.4 KB

106. JQ350-4-9挡圈.SLDPRT

59.1 KB

107. JQ350-4皮带轮组件.SLDASM

399 KB

108. JQ350-5-10残渣槽.SLDPRT

145 KB

109. JQ350-5-10菜汁槽.SLDPRT

148 KB

110. JQ350-5-11拉杆盖板.SLDPRT

66.9 KB

111. JQ350-5-12控制箱.SLDPRT

55.8 KB

112. JQ350-5-1上料料抖.SLDPRT

310 KB

113. JQ350-5-2前面板.SLDPRT

54.2 KB

114. JQ350-5-3右侧盖.SLDPRT

52.9 KB

115. JQ350-5-4左侧盖.SLDPRT

57.7 KB

116. JQ350-5-5下料槽.SLDPRT

168 KB

117. JQ350-5-6切片导盖.SLDPRT

148 KB

118. JQ350-5-7切片防护板.SLDPRT

145 KB

119. JQ350-5-8电机罩.SLDPRT

190 KB

120. JQ350-5-9后盖.SLDPRT

125 KB

121. JQ350带底脚无凸缘电机112M.SLDPRT

1.09 MB

122. M6×20.sldprt

654 KB

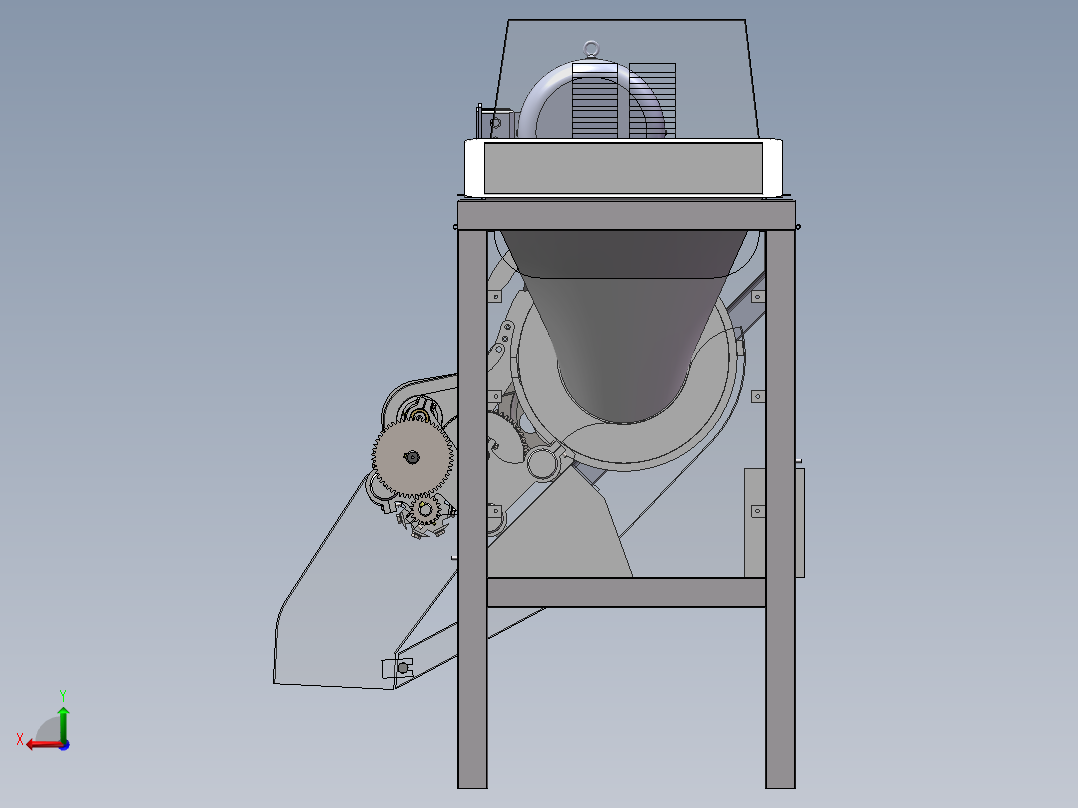

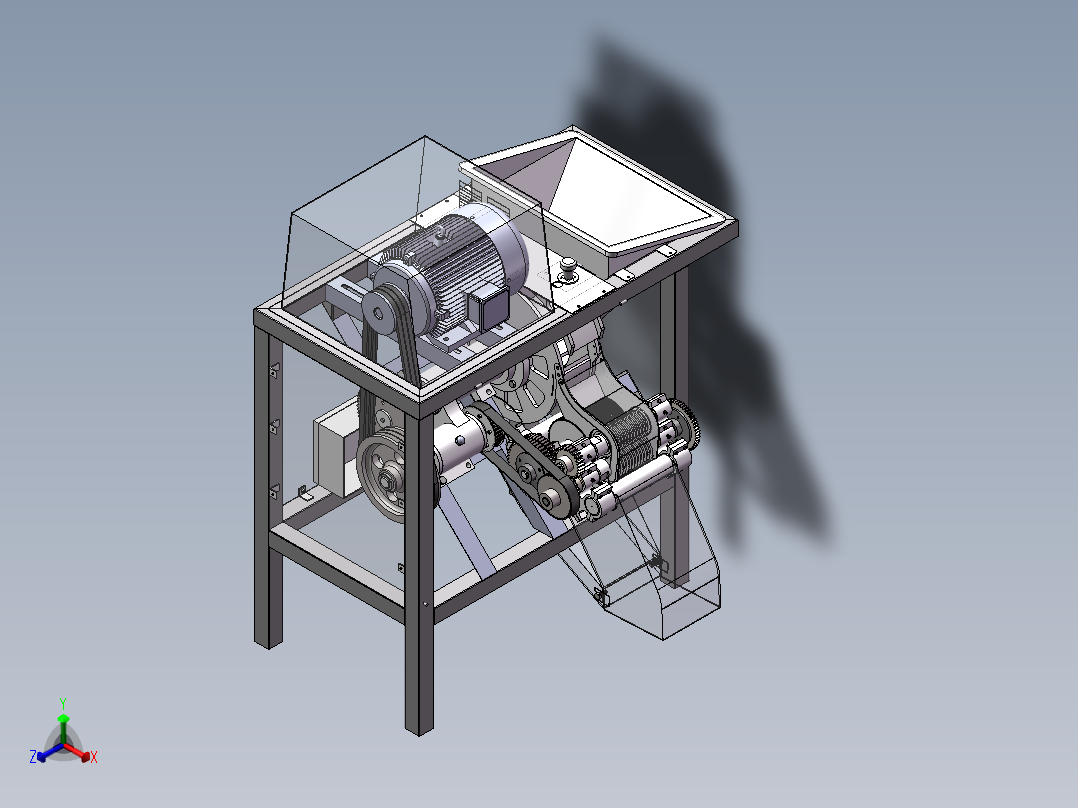

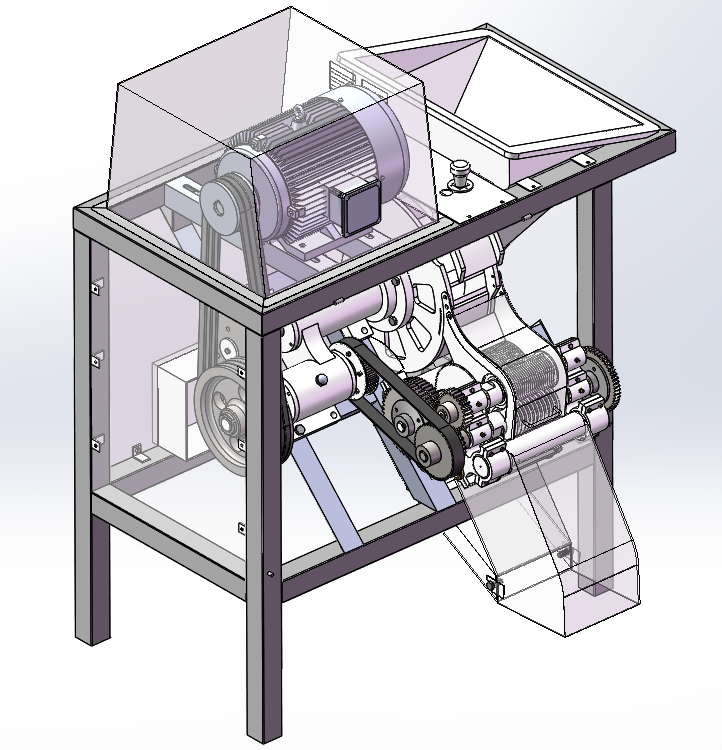

123. 三维.png

188 KB

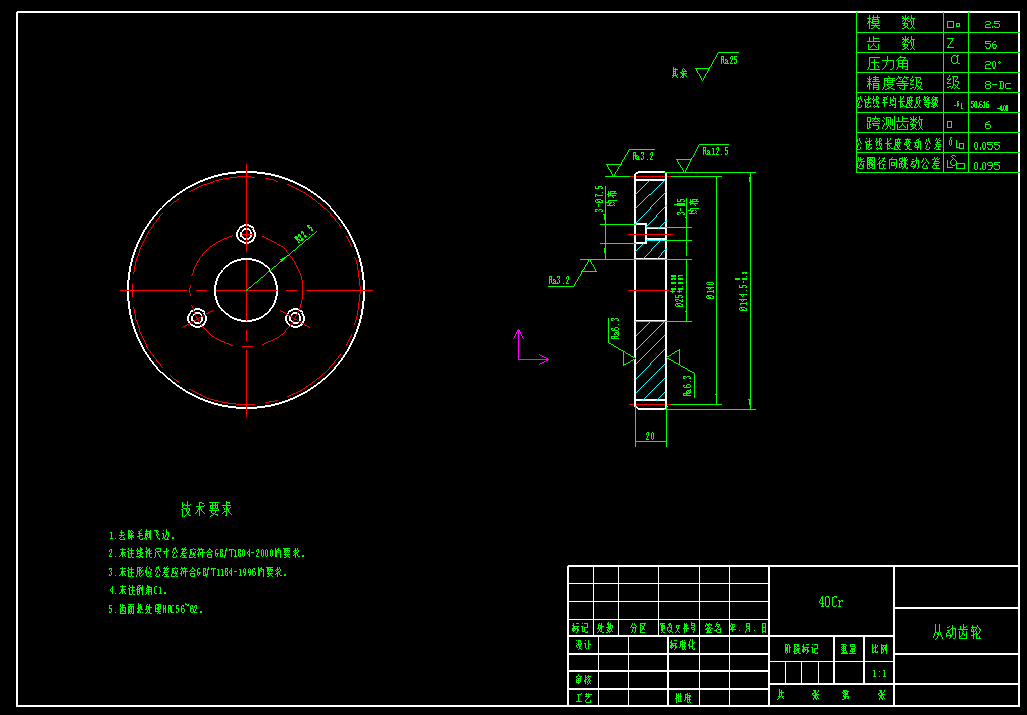

124. 从动齿轮.dwg

101 KB

125. 从动齿轮.exb

99 KB

126. 从动齿轮.png

34.3 KB

127. 切块机论文.docx

332 KB

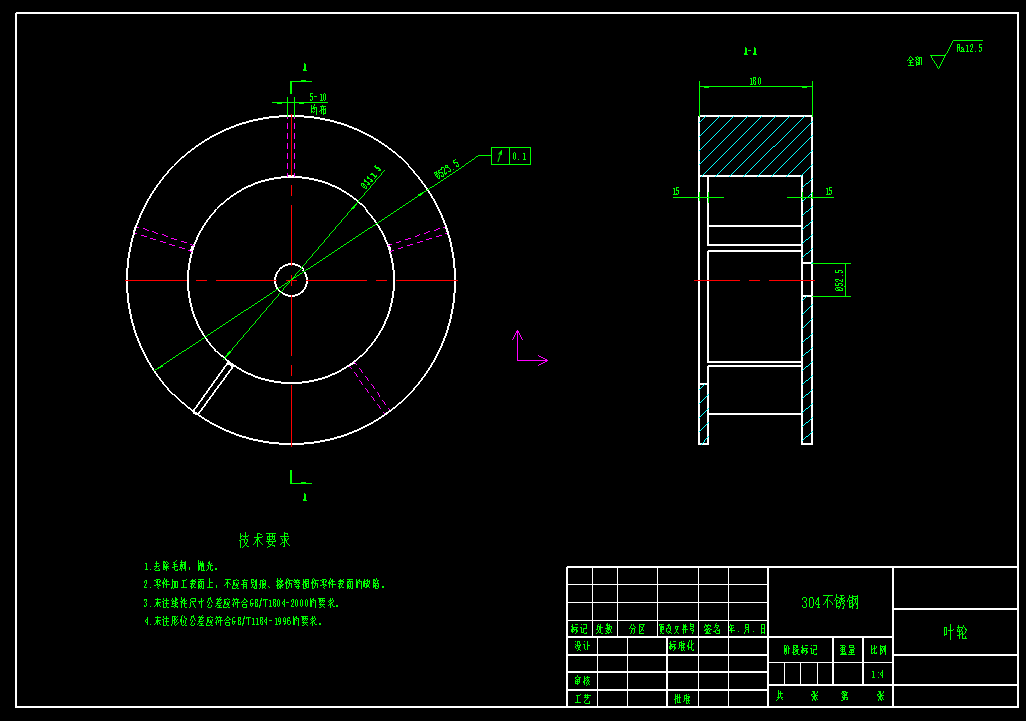

128. 叶轮.dwg

96.4 KB

129. 叶轮.exb

96.5 KB

130. 叶轮.png

31.4 KB

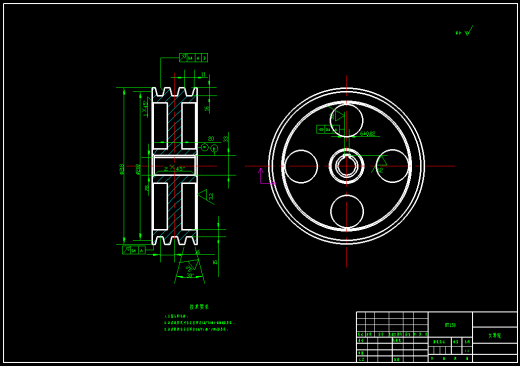

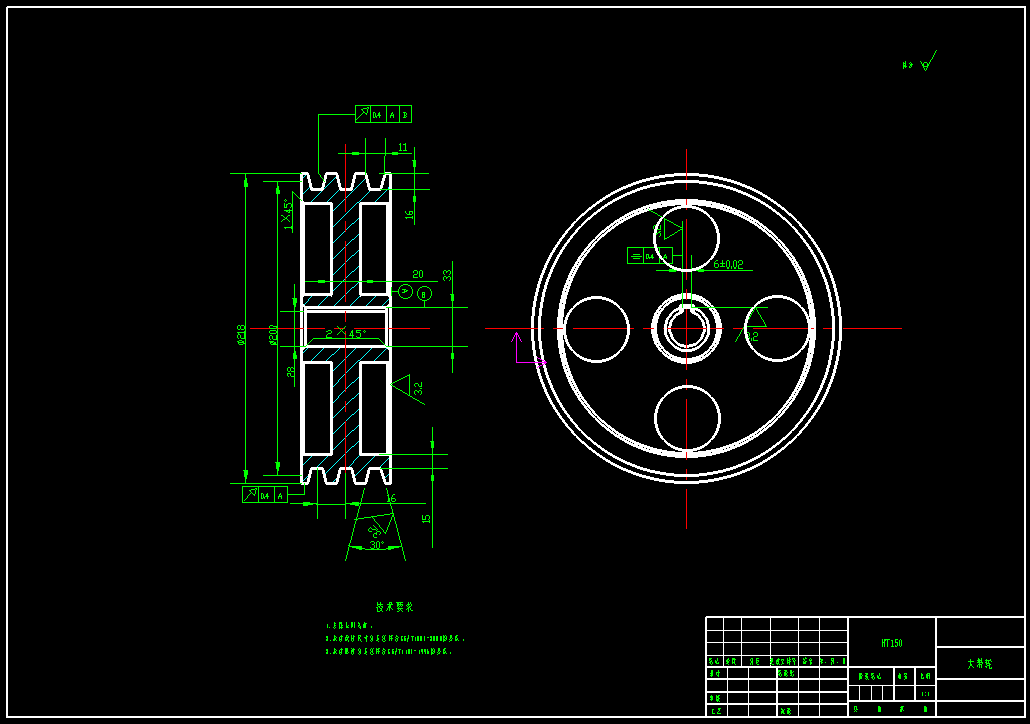

131. 大带轮.dwg

113 KB

132. 大带轮.exb

102 KB

133. 大带轮.png

36.8 KB

134. 小带轮.dwg

108 KB

135. 小带轮.exb

102 KB

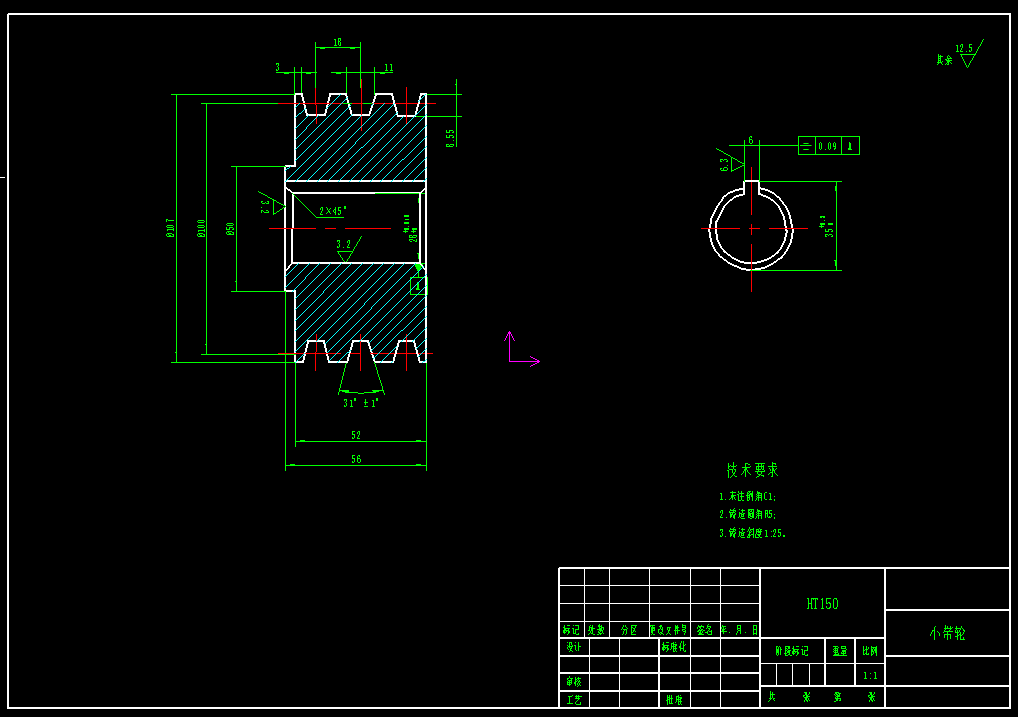

136. 小带轮.png

30 KB

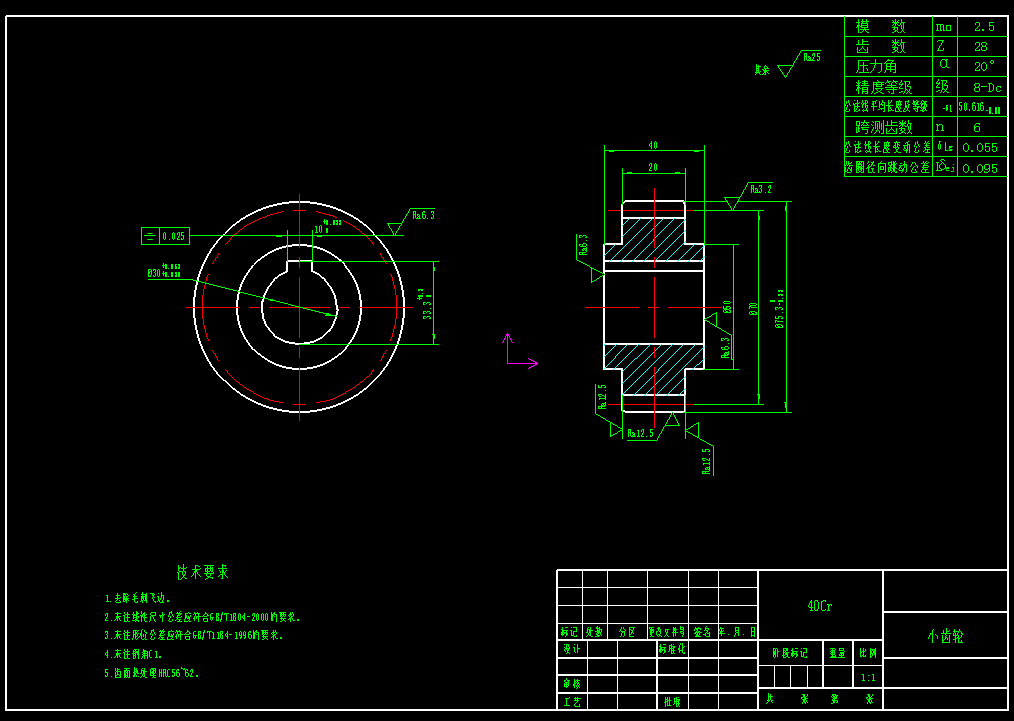

137. 小齿轮.dwg

103 KB

138. 小齿轮.exb

101 KB

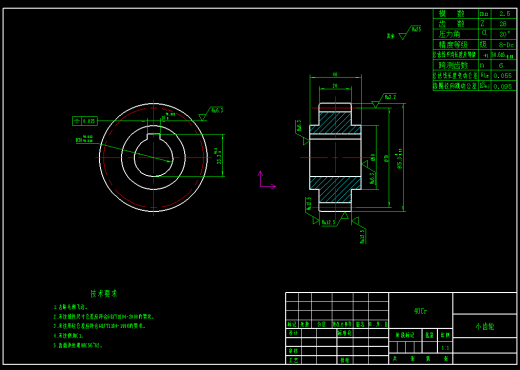

139. 小齿轮.png

35.8 KB

140. 总装图.dwg

543 KB

141. 总装图.exb

405 KB

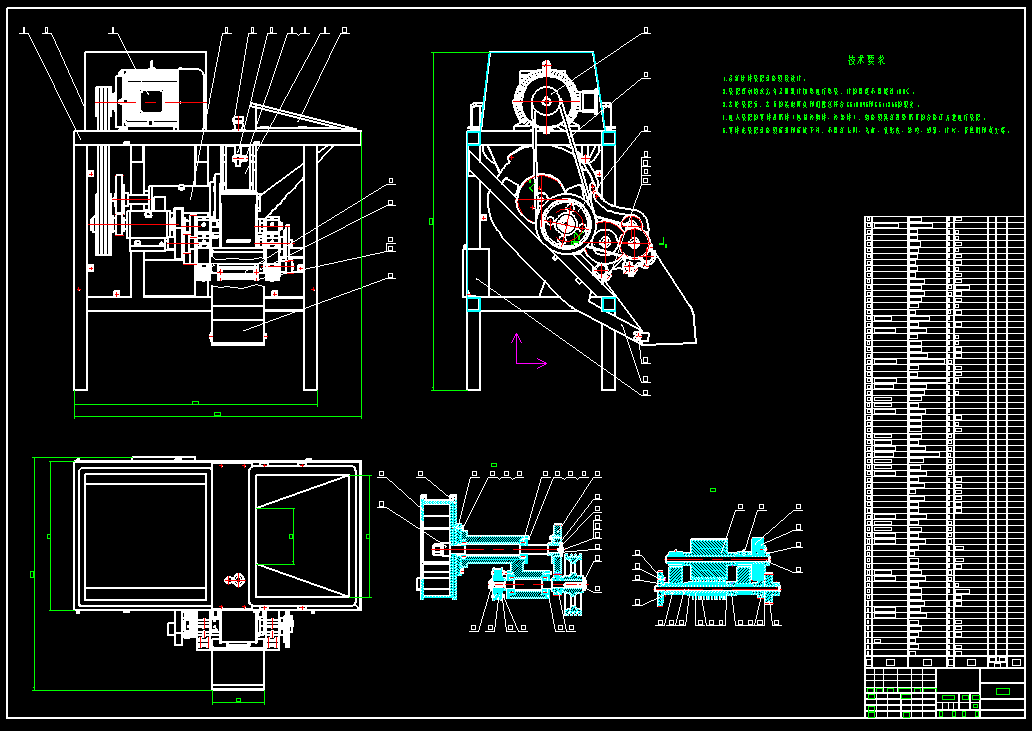

142. 总装图.png

66.7 KB

143. 横刀刀片.dwg

93.7 KB

144. 横刀刀片.exb

94.5 KB

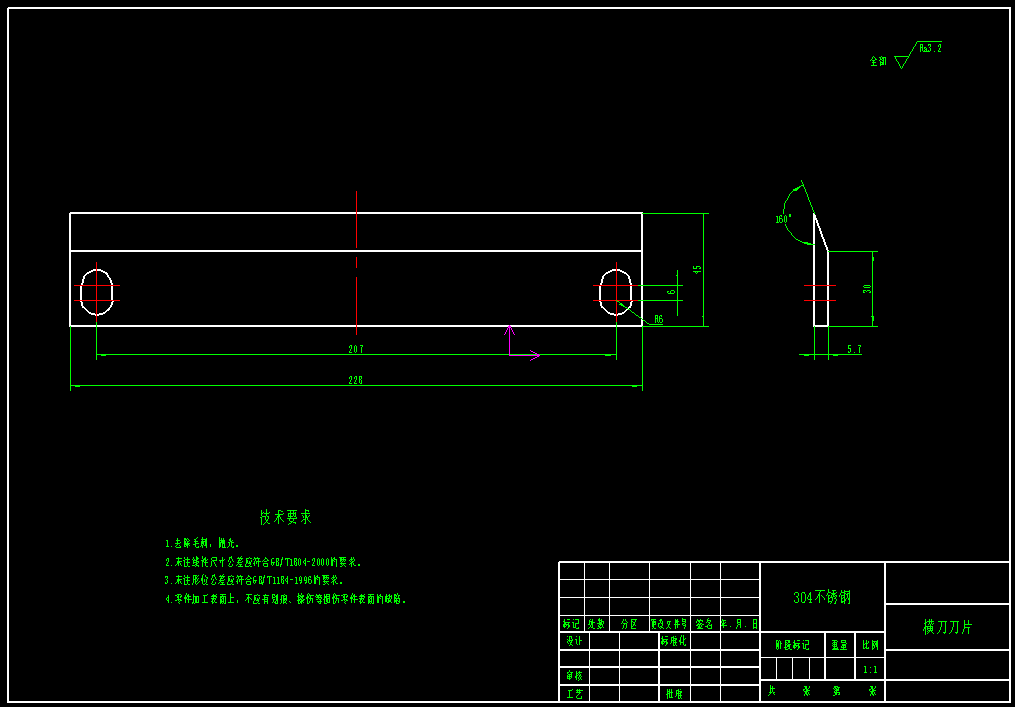

145. 横刀刀片.png

23 KB

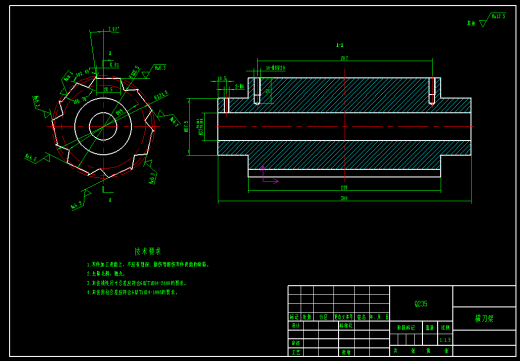

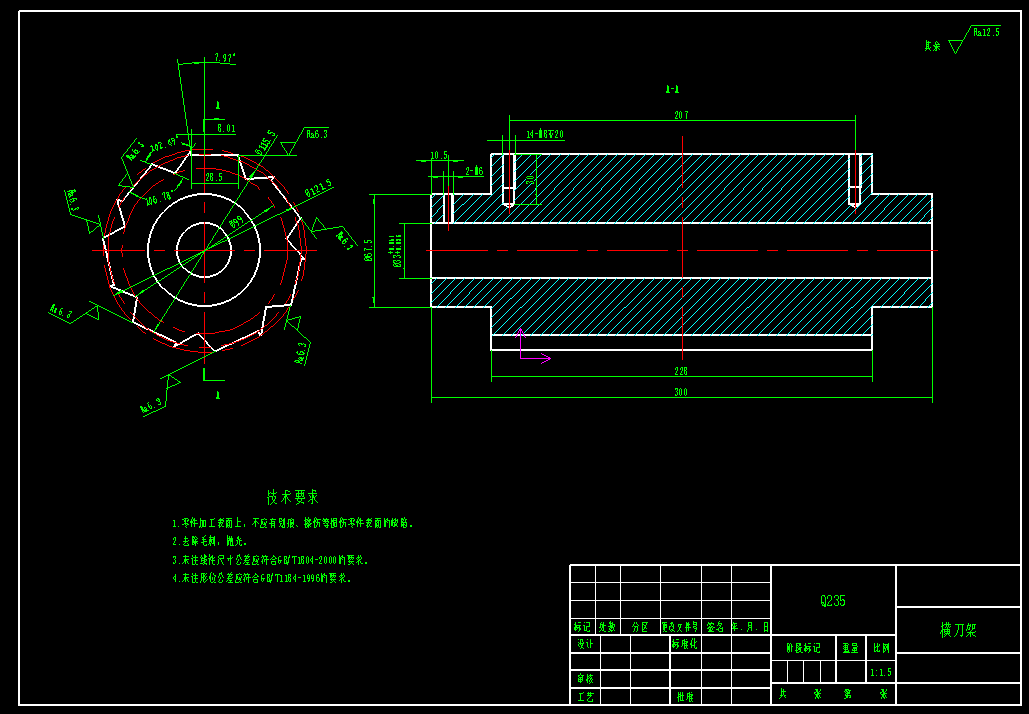

146. 横刀架.dwg

109 KB

147. 横刀架.exb

105 KB

148. 横刀架.png

39.6 KB

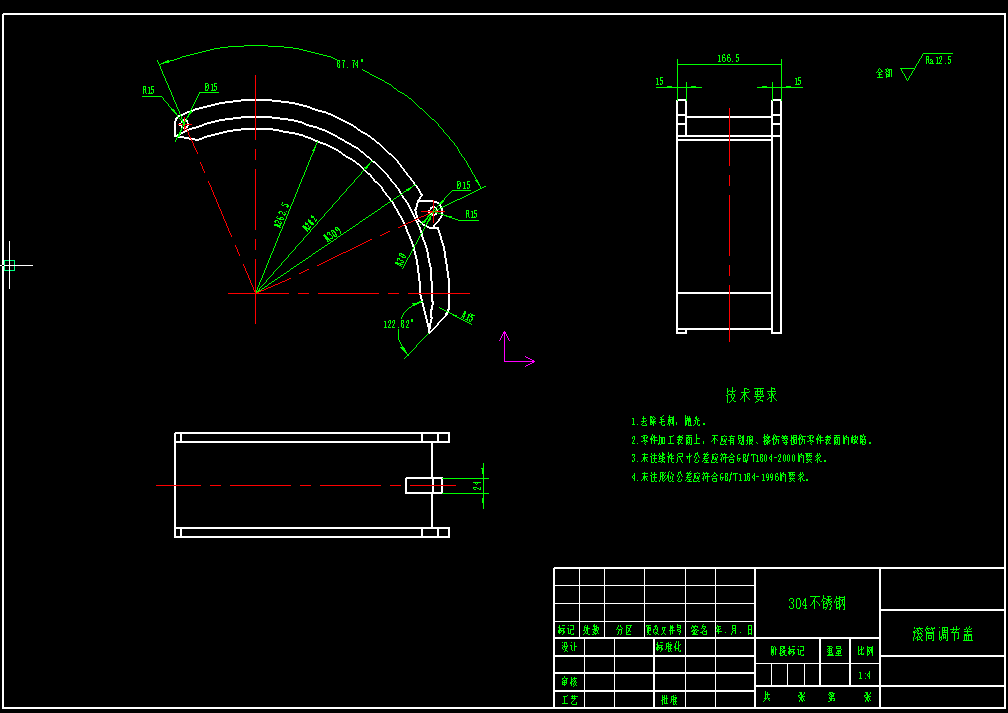

149. 滚筒调节盖.dwg

98.7 KB

150. 滚筒调节盖.exb

97.5 KB

151. 滚筒调节盖.png

28.4 KB

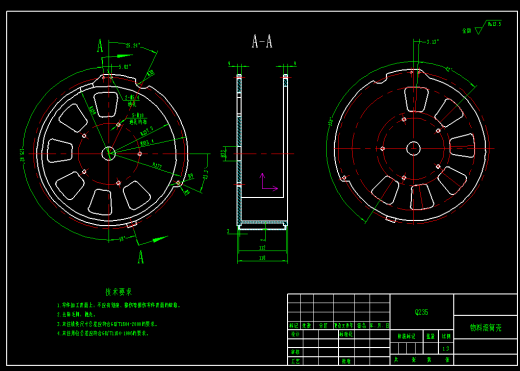

152. 物料滚筒壳.dwg

115 KB

153. 物料滚筒壳.exb

113 KB

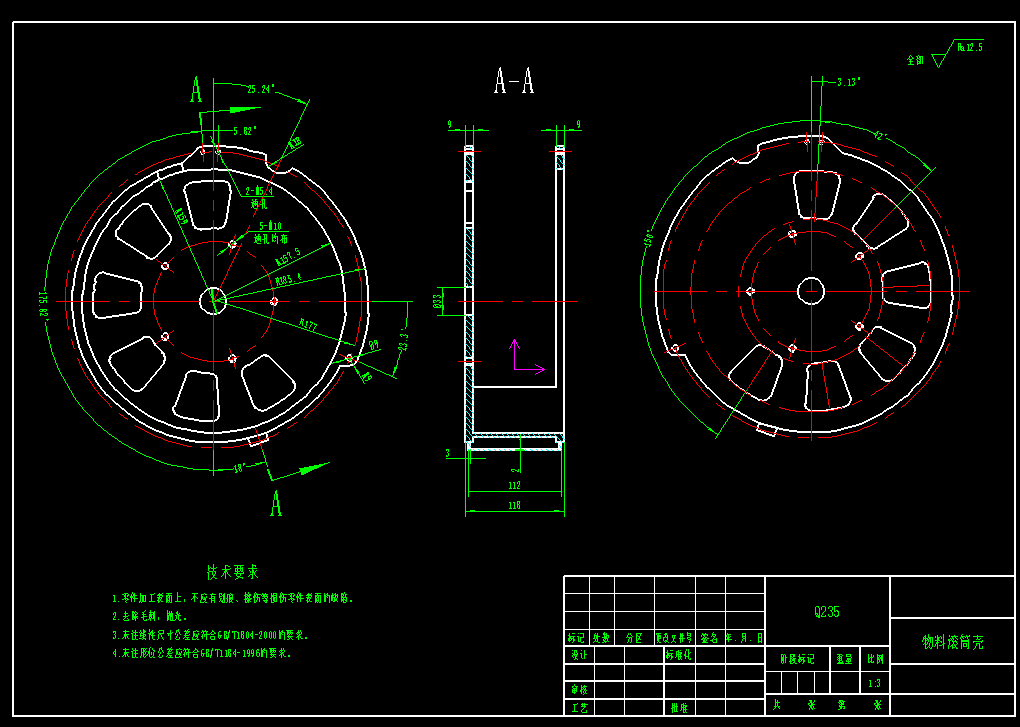

154. 物料滚筒壳.png

51.7 KB

155. 禽肉切块机.IGS

101 MB

156. 禽肉切块机.SLDASM

3.38 MB

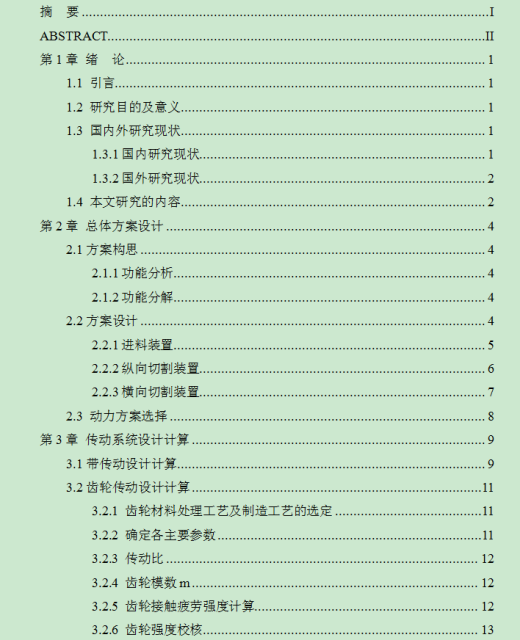

157. 论文1.png

37.9 KB

158. 论文2.png

18 KB

159. 镜向JQ350-1-3方钢625.SLDPRT

48.8 KB
