设备部件 / 模具类 / CD盒注塑模具设计CAD+说明书

CD盒注塑模具设计CAD+说明书AutoCAD图档

图档名称为：CD盒注塑模具设计CAD+说明书，属于设备部件，模具类分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10331725

模型大小：1.23M

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-12-05

图纸介绍：

下载模型

云中月

+ 关注

作品: 0

粉丝: 0

文件列表

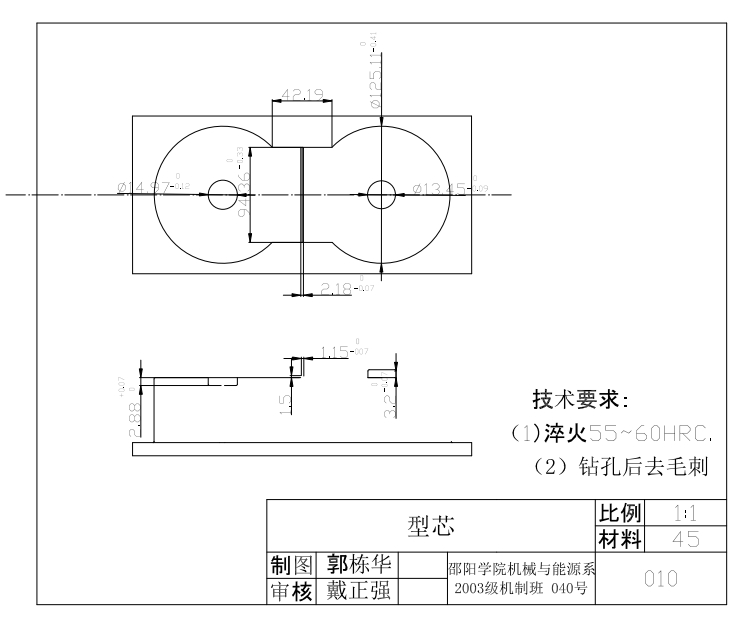

1. 0主图.png

71.6 KB

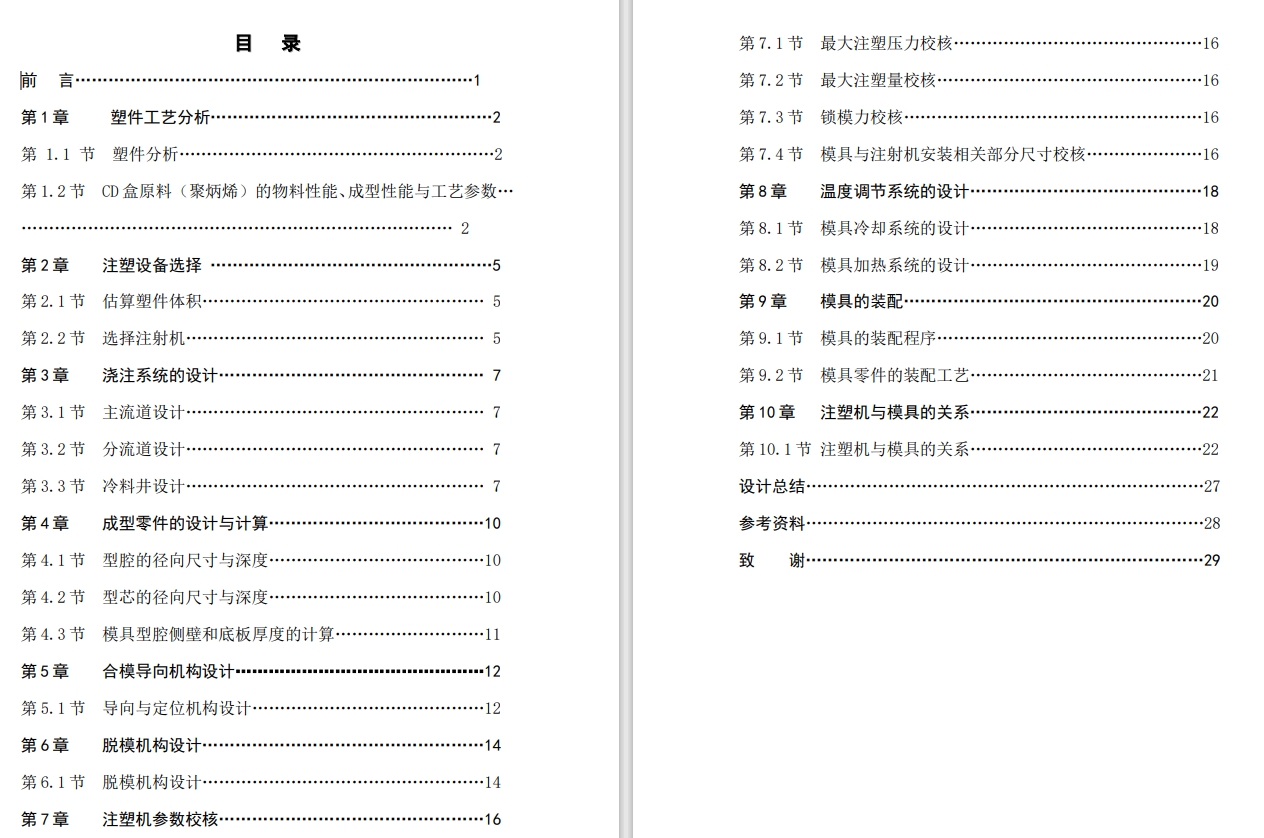

2. 内容提要.doc

22 KB

3. 回程杆.dwg

31.4 KB

4. 垫块.dwg

28.8 KB

5. 导套.dwg

32 KB

6. 导柱.dwg

42.5 KB

7. 工艺卡1.dwg

82.2 KB

8. 工艺卡2.dwg

80.6 KB

9. 工艺卡3.dwg

87.2 KB

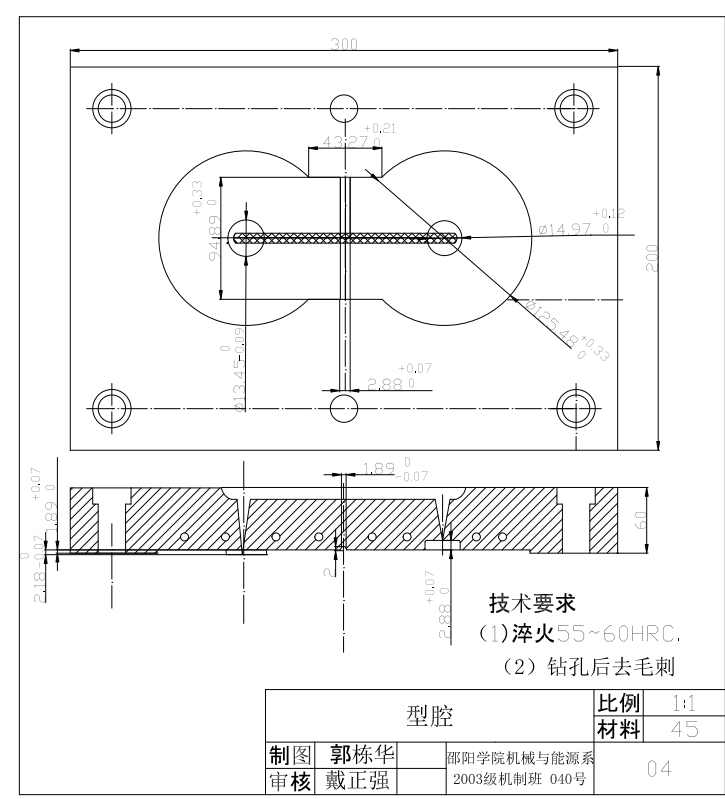

10. 微信截图_20231128160209.png

223 KB

11. 微信截图_20231128160312.png

139 KB

12. 微信截图_20231128160324.png

383 KB

13. 浇口套.dwg

45 KB

14. 目录.doc

29.5 KB

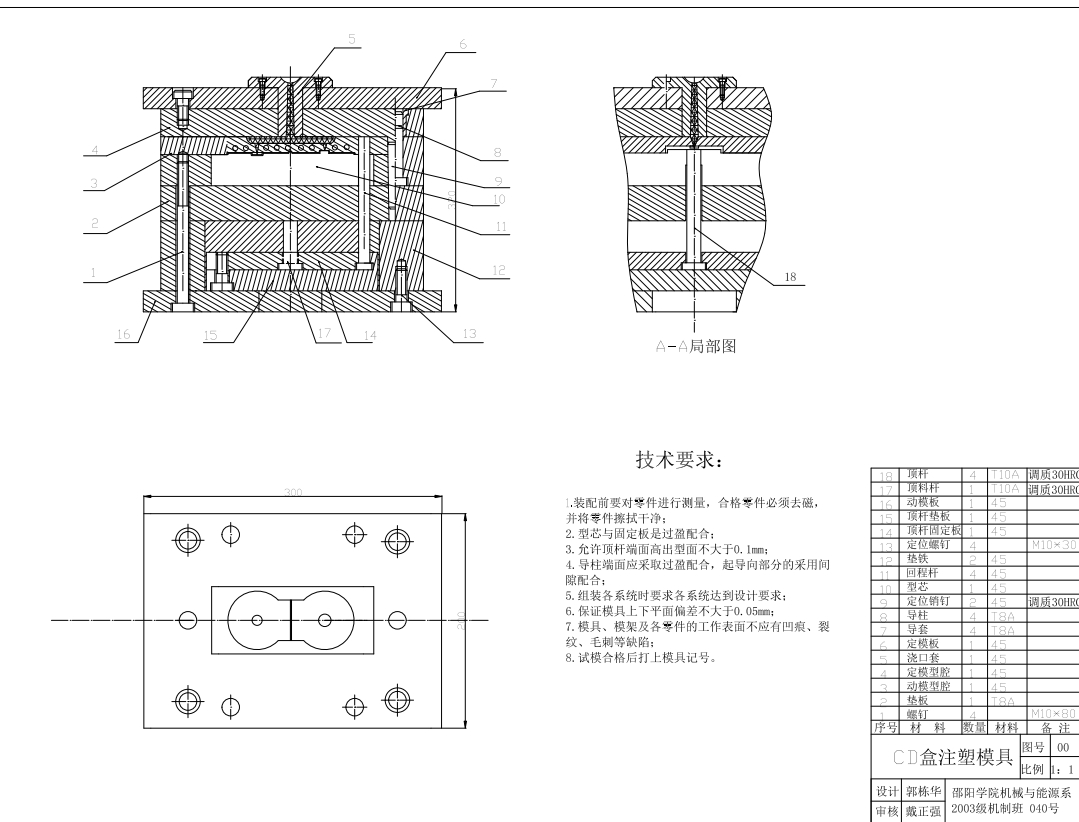

15. 装配图.dwg

110 KB

16. 说明书.doc

404 KB

17. 顶杆固定板.dwg

41.9 KB

18. 顶杆垫板.dwg

33.6 KB
