机械设备 / 非标机械 / 一套完整的链运机全套图纸

一套完整的链运机全套图纸AutoCAD图档

图档名称为：一套完整的链运机全套图纸，属于机械设备，非标机械分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10328987

模型大小：11.58M

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-12-02

图纸介绍：

下载模型

拂竹影

+ 关注

作品: 0

粉丝: 0

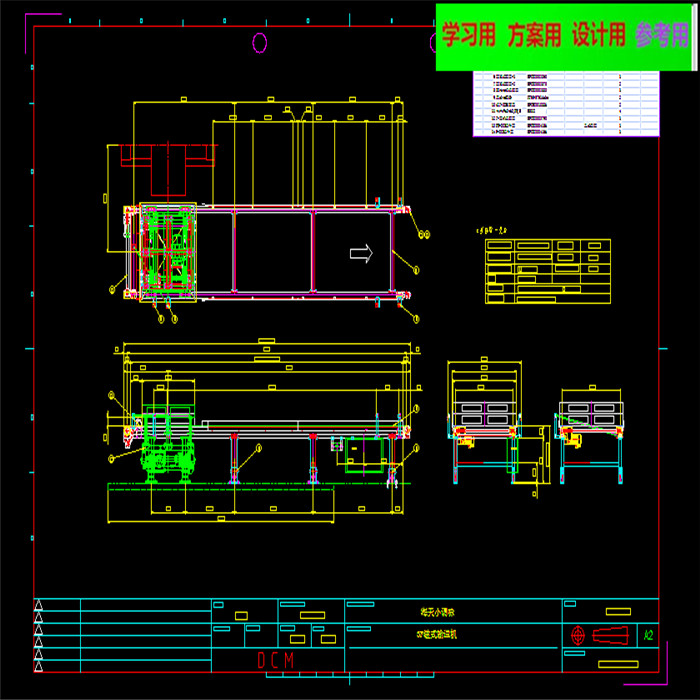

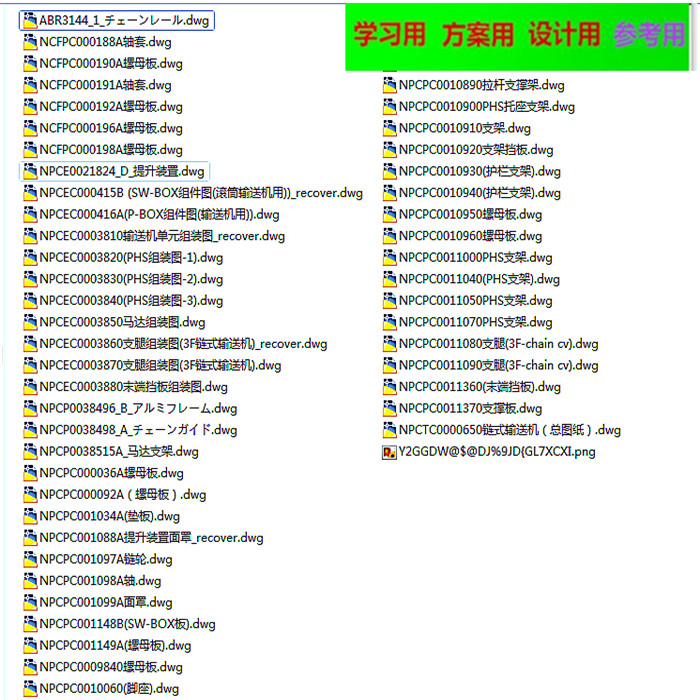

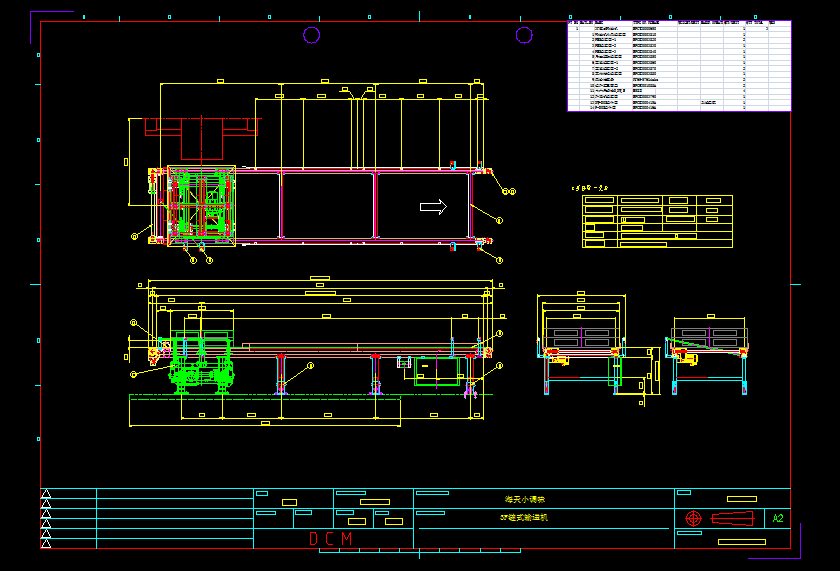

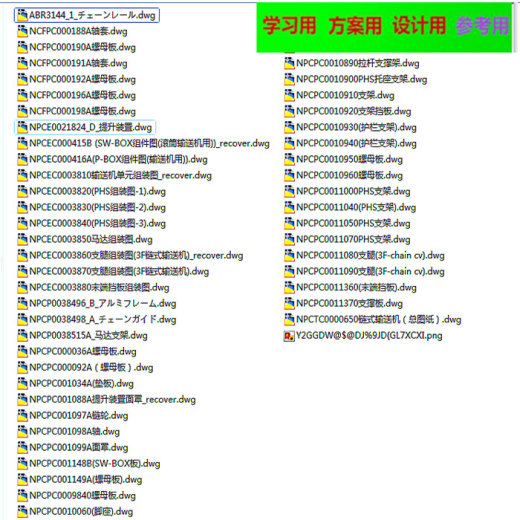

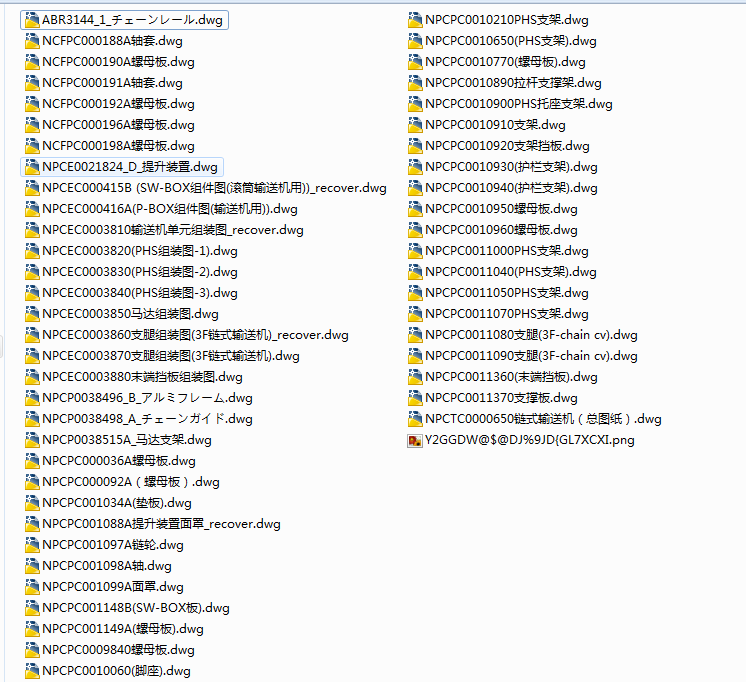

文件列表

1. 00123.jpg

246 KB

2. 00124.jpg

169 KB

3. ABR3144_1_チェーンレール.dwg

111 KB

4. N2@0C0CL$0%R2$`)9~$1Z_F.png

83 KB

5. NCFPC000188A轴套.dwg

99.6 KB

6. NCFPC000190A螺母板.dwg

104 KB

7. NCFPC000191A轴套.dwg

94 KB

8. NCFPC000192A螺母板.dwg

107 KB

9. NCFPC000196A螺母板.dwg

115 KB

10. NCFPC000198A螺母板.dwg

101 KB

11. NPCE0021824_D_提升装置.dwg

174 KB

12. NPCEC0003810输送机单元组装图_recover.dwg

903 KB

13. NPCEC0003820(PHS组装图-1).dwg

276 KB

14. NPCEC0003830(PHS组装图-2).dwg

560 KB

15. NPCEC0003840(PHS组装图-3).dwg

450 KB

16. NPCEC0003850马达组装图.dwg

386 KB

17. NPCEC0003860支腿组装图(3F链式输送机)_recover.dwg

353 KB

18. NPCEC0003870支腿组装图(3F链式输送机).dwg

345 KB

19. NPCEC0003880末端挡板组装图.dwg

307 KB

20. NPCEC000415B (SW-BOX组件图(滚筒输送机用))_recover.dwg

177 KB

21. NPCEC000416A(P-BOX组件图(输送机用)).dwg

174 KB

22. NPCP0038496_B_アルミフレーム.dwg

111 KB

23. NPCP0038498_A_チェーンガイド.dwg

91.1 KB

24. NPCP0038515A_马达支架.dwg

82.4 KB

25. NPCPC000036A螺母板.dwg

993 KB

26. NPCPC000092A（螺母板）.dwg

367 KB

27. NPCPC0009840螺母板.dwg

306 KB

28. NPCPC0010060(脚座).dwg

226 KB

29. NPCPC0010210PHS支架.dwg

420 KB

30. NPCPC001034A(垫板).dwg

136 KB

31. NPCPC0010650(PHS支架).dwg

204 KB

32. NPCPC0010770(螺母板).dwg

144 KB

33. NPCPC001088A提升装置面罩_recover.dwg

121 KB

34. NPCPC0010890拉杆支撑架.dwg

173 KB

35. NPCPC0010900PHS托座支架.dwg

153 KB

36. NPCPC0010910支架.dwg

205 KB

37. NPCPC0010920支架挡板.dwg

129 KB

38. NPCPC0010930(护栏支架).dwg

166 KB

39. NPCPC0010940(护栏支架).dwg

145 KB

40. NPCPC0010950螺母板.dwg

123 KB

41. NPCPC0010960螺母板.dwg

124 KB

42. NPCPC001097A链轮.dwg

152 KB

43. NPCPC001098A轴.dwg

318 KB

44. NPCPC001099A面罩.dwg

195 KB

45. NPCPC0011000PHS支架.dwg

434 KB

46. NPCPC0011040(PHS支架).dwg

182 KB

47. NPCPC0011050PHS支架.dwg

434 KB

48. NPCPC0011070PHS支架.dwg

378 KB

49. NPCPC0011080支腿(3F-chain cv).dwg

221 KB

50. NPCPC0011090支腿(3F-chain cv).dwg

138 KB

51. NPCPC0011360(末端挡板).dwg

238 KB

52. NPCPC0011370支撑板.dwg

141 KB

53. NPCPC001148B(SW-BOX板).dwg

157 KB

54. NPCPC001149A(螺母板).dwg

153 KB

55. NPCTC0000650链式输送机（总图纸）.dwg

2.58 MB

56. Y2GGDW@$@DJ%9JD{GL7XCXI.png

22.6 KB
