设备部件 / 工器具 / 阀腔钻孔夹具设计（CAD图+Proe三维+说明书）

阀腔钻孔夹具设计（CAD图+Proe三维+说明书）proe/creo,AutoCAD图档

CAD图档名称为：阀腔钻孔夹具设计（CAD图+Proe三维+说明书），属于设备部件，工器具分类，软件为proe/creo,AutoCAD, 图纸格式为prt,dwg，可在线预览，可编辑，可供设计参考

平面图

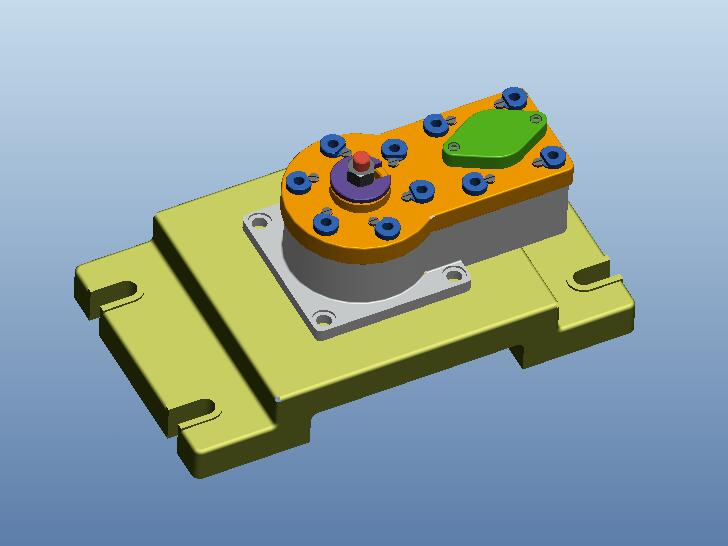

3D视图
阀腔钻孔夹具设计（CAD图+Proe三维+说明书）主视图

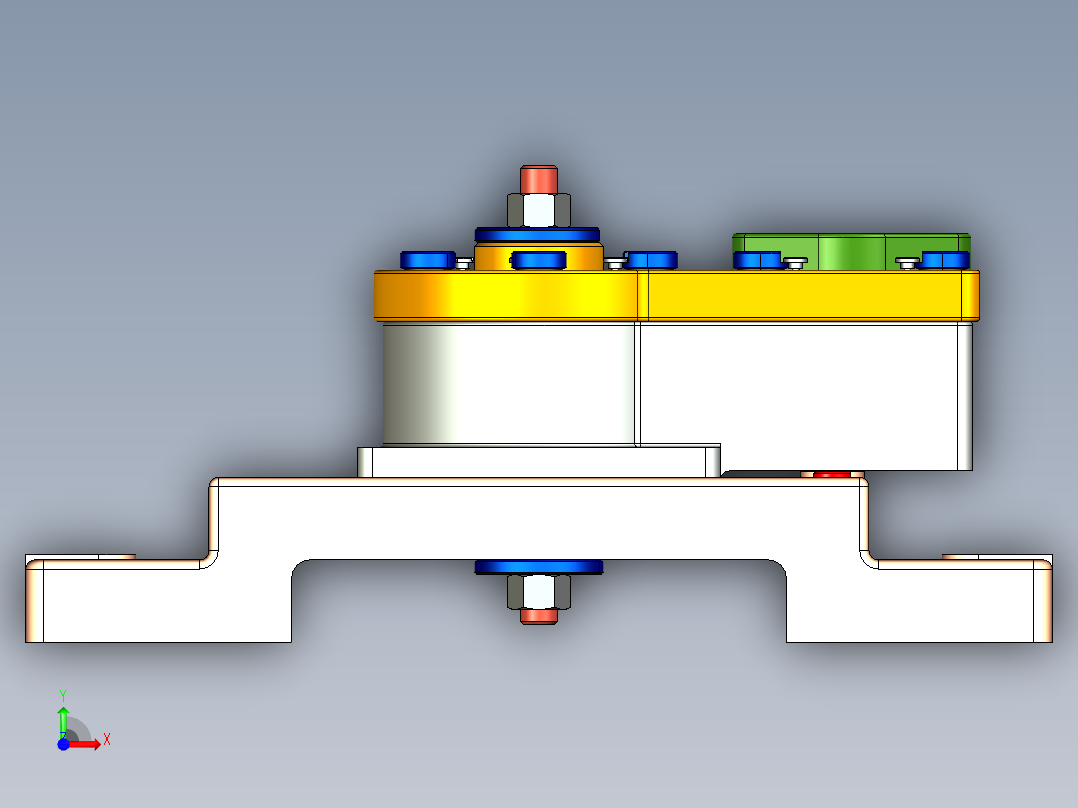

阀腔钻孔夹具设计（CAD图+Proe三维+说明书）前视图

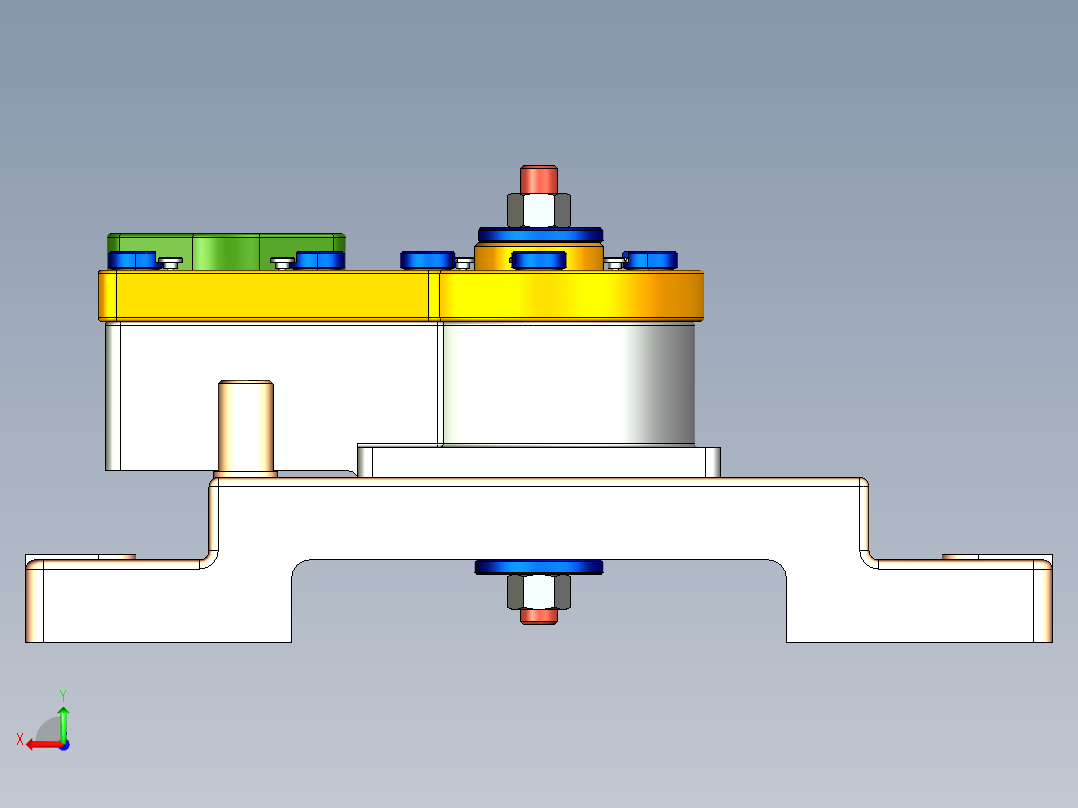

阀腔钻孔夹具设计（CAD图+Proe三维+说明书）后视图

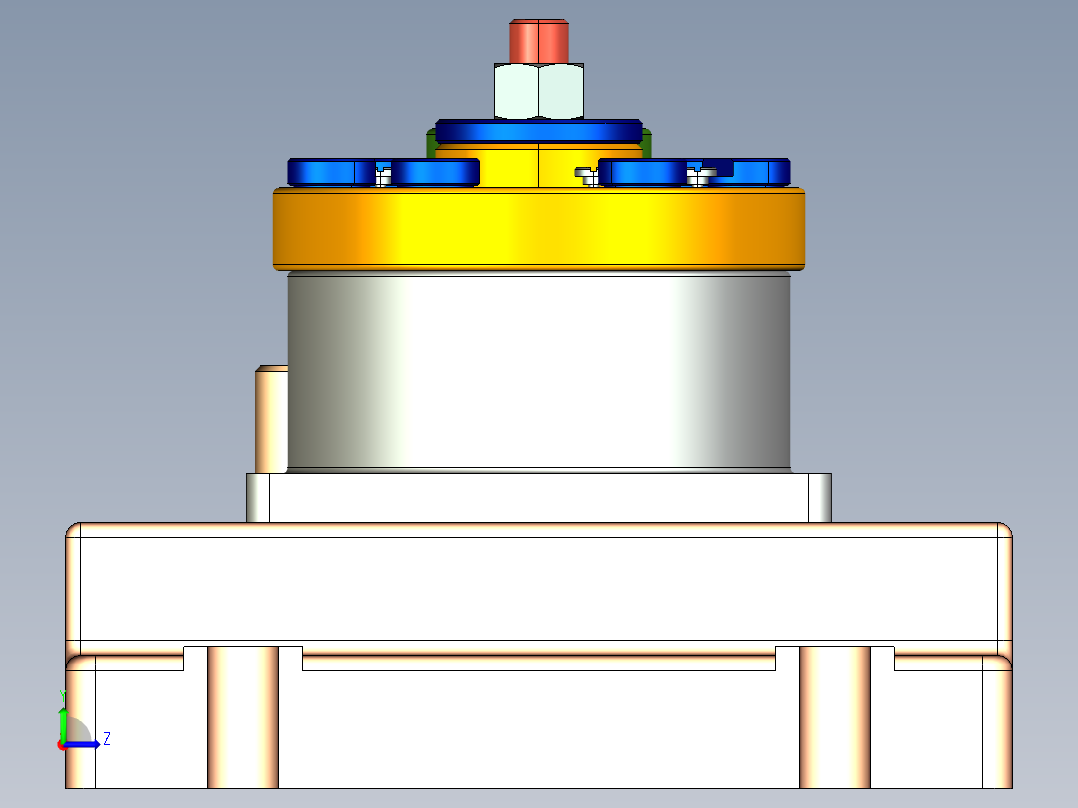

阀腔钻孔夹具设计（CAD图+Proe三维+说明书）左视图

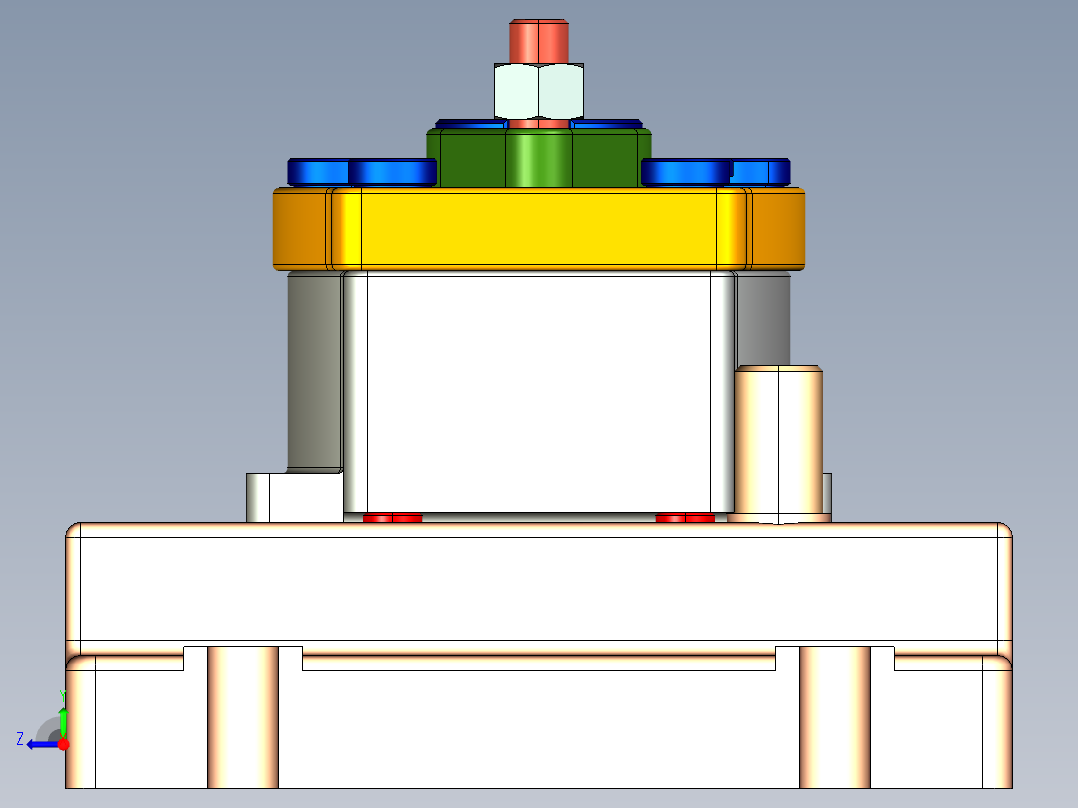

阀腔钻孔夹具设计（CAD图+Proe三维+说明书）右视图

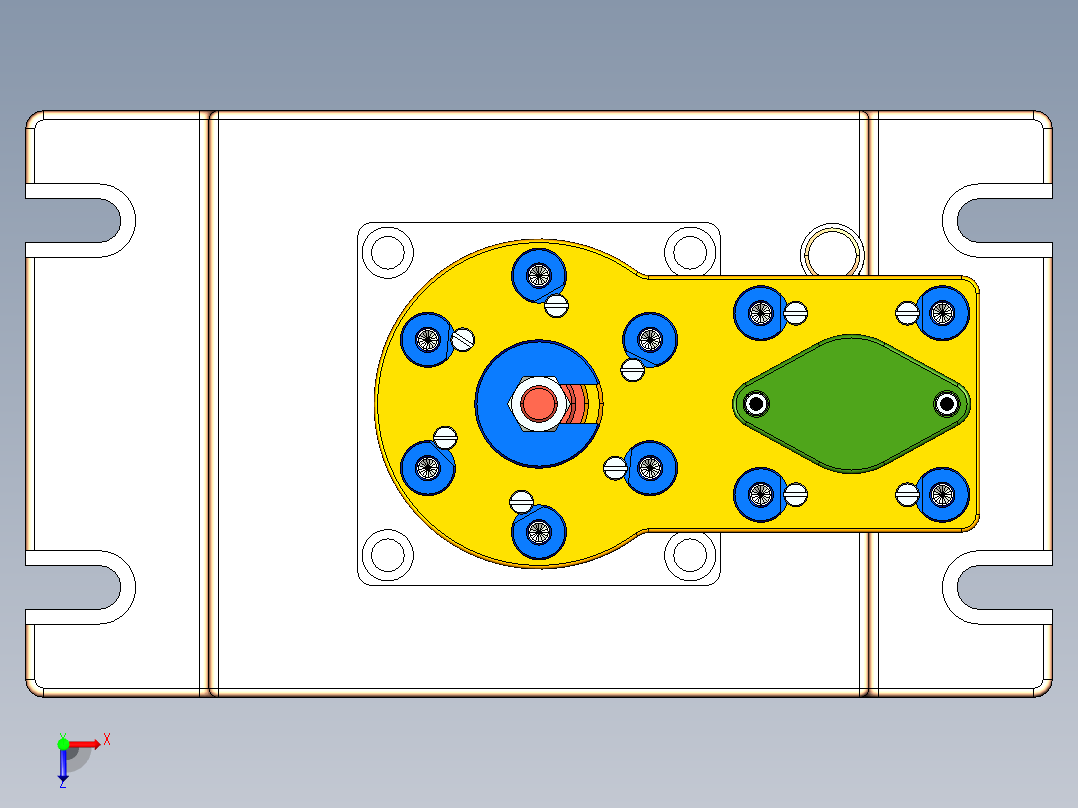

阀腔钻孔夹具设计（CAD图+Proe三维+说明书）俯视图

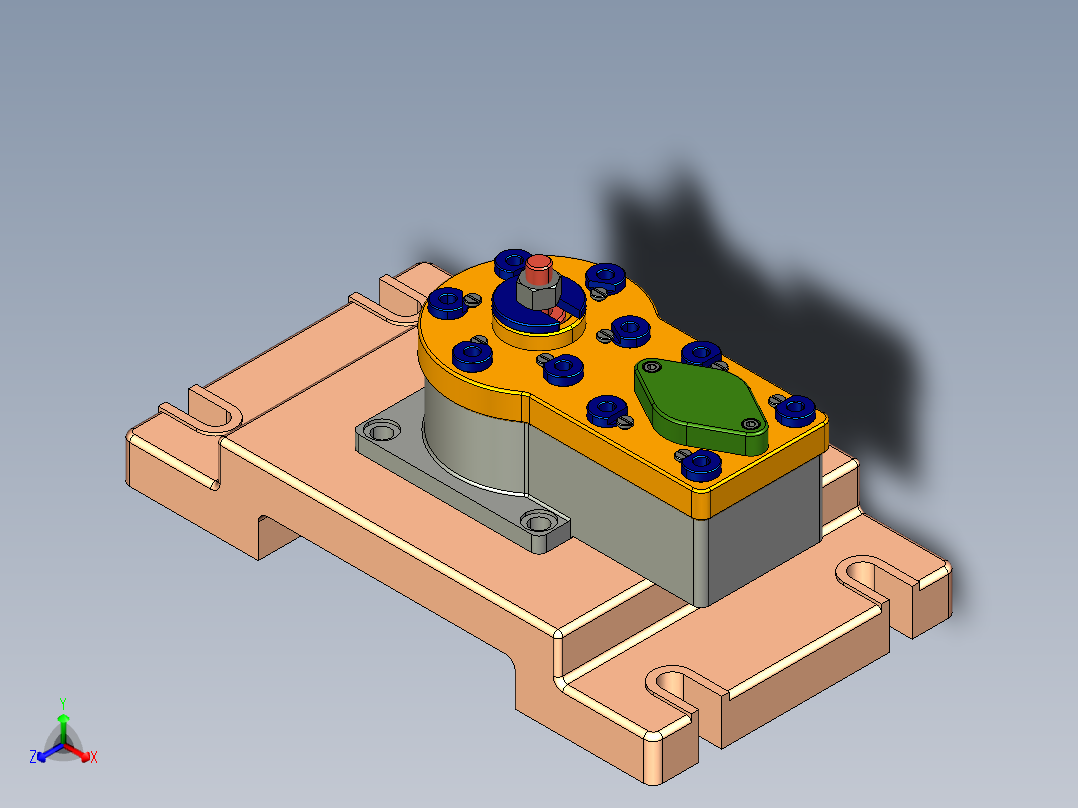

阀腔钻孔夹具设计（CAD图+Proe三维+说明书）正等轴测图
阀腔钻孔夹具设计（CAD图+Proe三维+说明书）
阀腔钻孔夹具设计（CAD图+Proe三维+说明书）
阀腔钻孔夹具设计（CAD图+Proe三维+说明书）
阀腔钻孔夹具设计（CAD图+Proe三维+说明书）
阀腔钻孔夹具设计（CAD图+Proe三维+说明书）
阀腔钻孔夹具设计（CAD图+Proe三维+说明书）
阀腔钻孔夹具设计（CAD图+Proe三维+说明书）
阀腔钻孔夹具设计（CAD图+Proe三维+说明书）
加入收藏
模型参数

模型ID：10323553

模型大小：3.92M

软件版本： proe/creo,AutoCAD 2004

模型格式：prt,dwg

是否可编辑：可修改，包括参数

上传时间：2025-11-27

图纸介绍：

下载模型
知返
作品: 456
粉丝: 0
文件列表
1. 10_xiaobianxiao.prt.4
190 KB
2. 11_jiajuti.prt.5
403 KB
3. 12_dangxiao.prt.1
95.6 KB
4. 13_zhichengding.prt.1
111 KB
5. 2_kk_dianquan.prt.2
124 KB

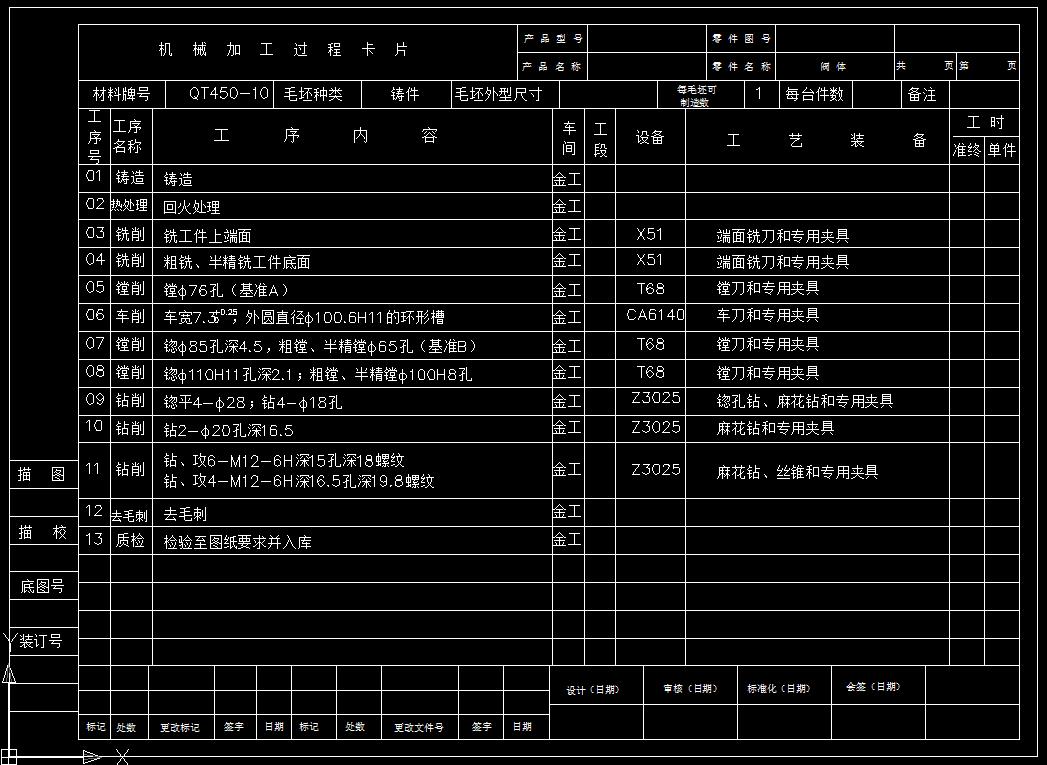

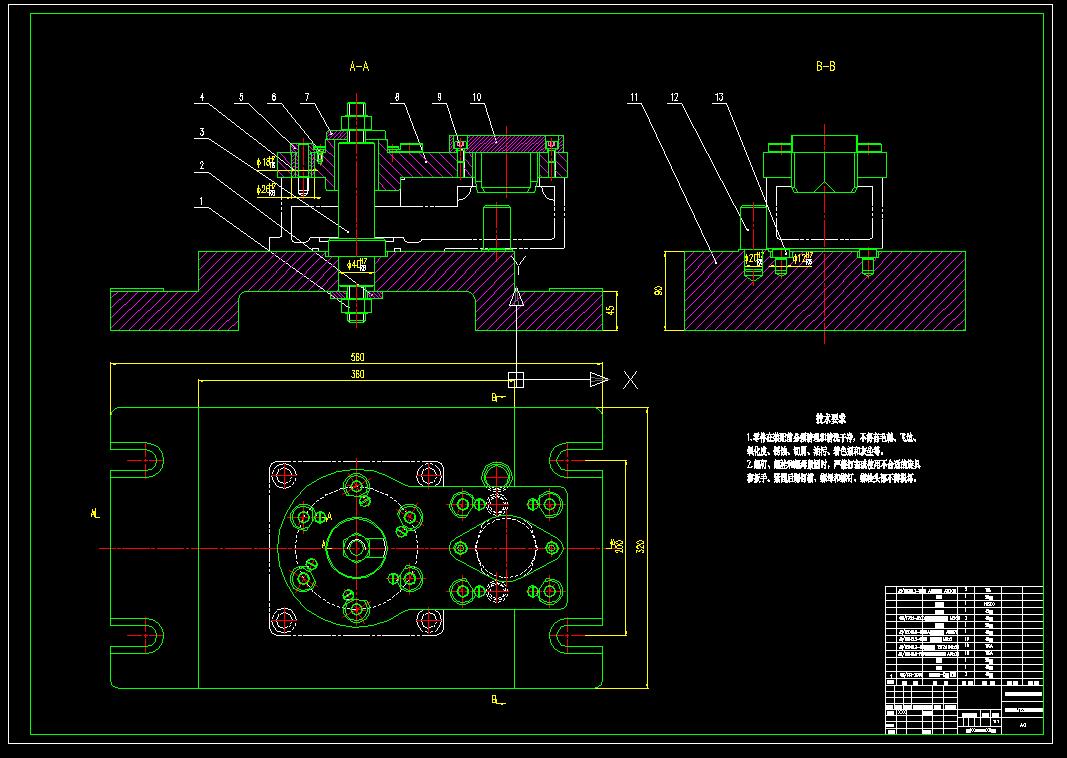

6. 360截图20240404180828224.jpg
129 KB

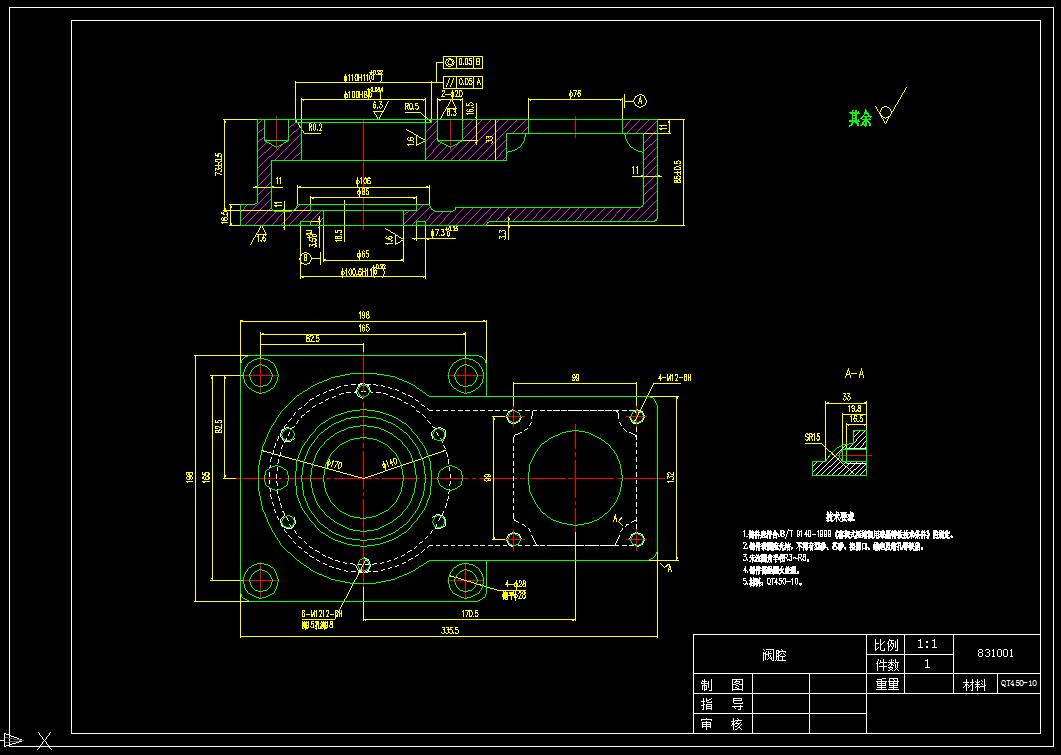

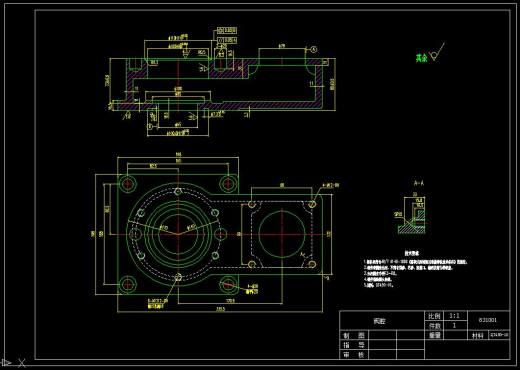

7. 360截图20240404180901955.jpg
103 KB

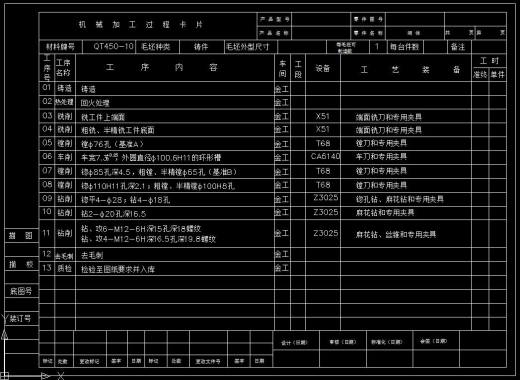

8. 360截图20240404180926538.jpg
153 KB
9. 360截图20240404181046147.jpg
247 KB
10. 3_xinzhou.prt.2
116 KB
11. 4_chentao.prt.1
128 KB
12. 5_zhuatao.prt.1
162 KB
13. 6_zhuatao_ld.prt.1
136 KB
14. 8_zhuanmoban.prt.8
625 KB
15. A.jpg
26.9 KB
16. B.jpg
18.6 KB

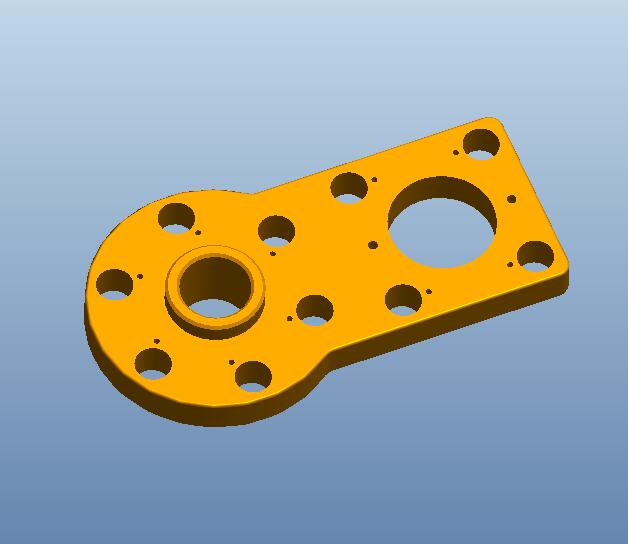

17. C.jpg
19.9 KB

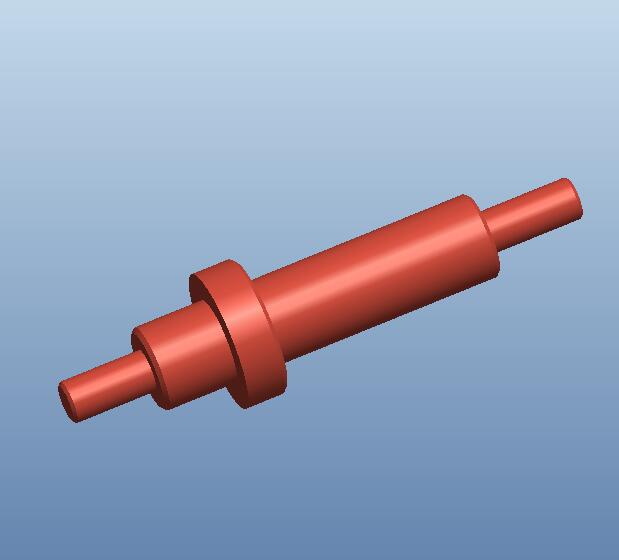

18. D.jpg
12.8 KB

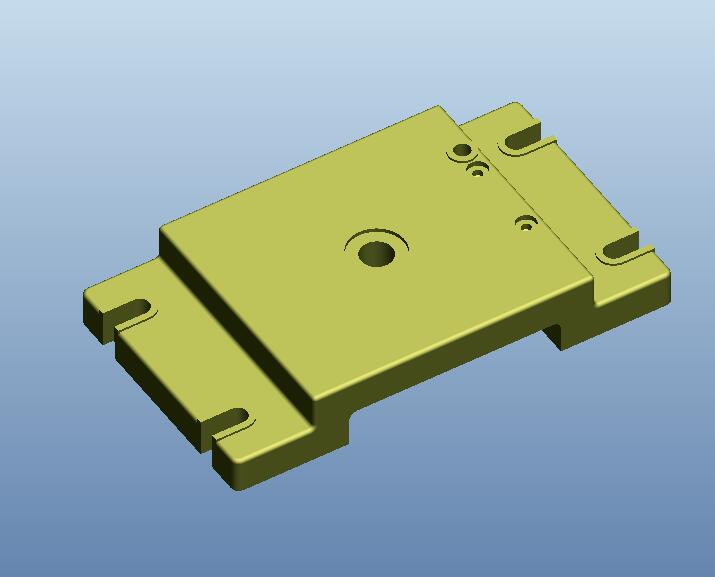

19. dianquan.prt.3
99.3 KB
20. gb-t41-2000_m20x2_5.prt.1
99.7 KB
21. gb-t70_1-2000_m8x16.prt.1
144 KB
22. gongjian.prt.8
856 KB
23. proe-2.asm.8
151 KB
24. 工艺路线.dwg
26.9 KB
25. 说明书.doc
909 KB
26. 钻、攻M12装配图——A0.dwg
73.2 KB
27. 阀腔——A1.dwg
47.4 KB
