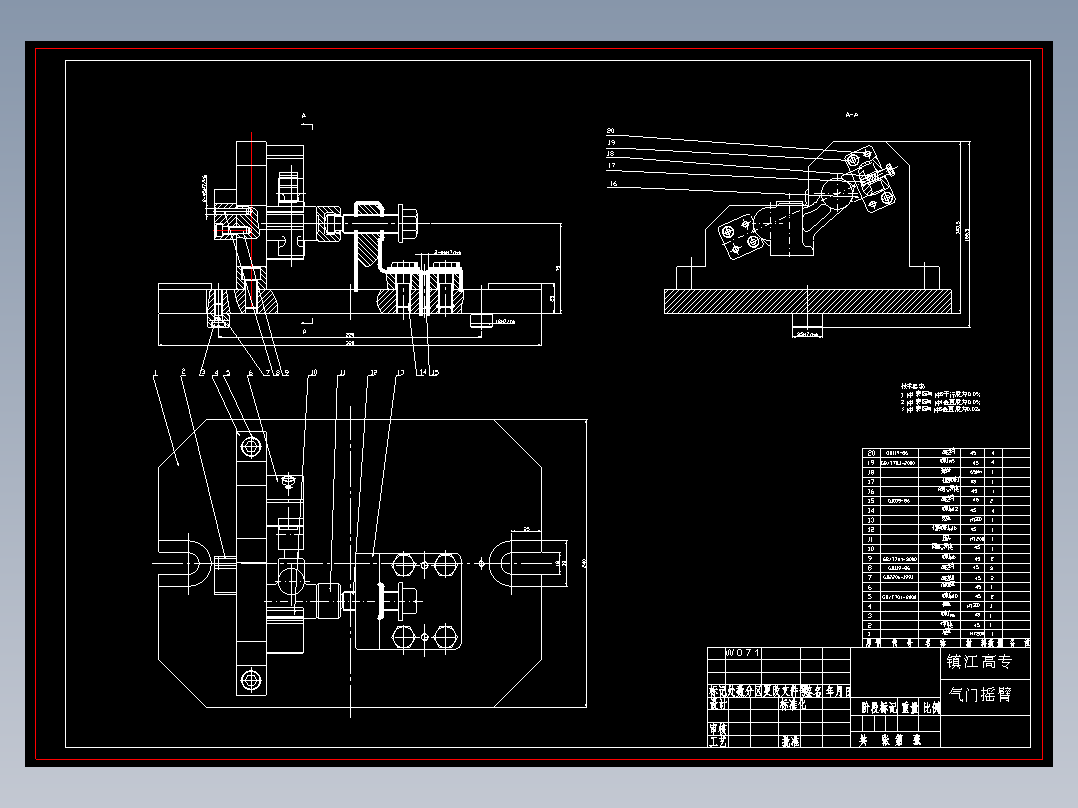

气门摇臂轴支座的钻φ16通孔专用夹具设计及加工工艺装备proe三维及非标5张CAD图+说明书AutoCAD图档
CAD图档名称为：气门摇臂轴支座的钻φ16通孔专用夹具设计及加工工艺装备proe三维及非标5张CAD图+说明书，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10592684
模型大小：929.58KB
软件版本： AutoCAD 2000
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2026-09-18
图纸介绍：
下载模型
文件列表
1. 1气门摇臂轴支座零件图.dwg
399 KB
2. ~$加工工序卡9.doc
162 B
3. 夹具体零件图.dwg
570 KB
4. 夹具装配图.dwg
626 KB
5. 工艺过程卡.doc
63 KB
6. 机械加工工序卡1.doc
95 KB
7. 机械加工工序卡10.doc
73.5 KB
8. 机械加工工序卡11.doc
82 KB
9. 机械加工工序卡12.doc
73.5 KB
10. 机械加工工序卡13.doc
73.5 KB
11. 机械加工工序卡2.doc
93.5 KB
12. 机械加工工序卡3.doc
81 KB
13. 机械加工工序卡4.doc
72 KB
14. 机械加工工序卡5.doc
73 KB
15. 机械加工工序卡6.doc
71 KB
16. 机械加工工序卡7.doc
71 KB
17. 机械加工工序卡8.doc
79.5 KB
18. 机械加工工序卡9.doc
99.5 KB
19. 毛坯图.dwg
405 KB
20. 说明书.doc
778 KB
