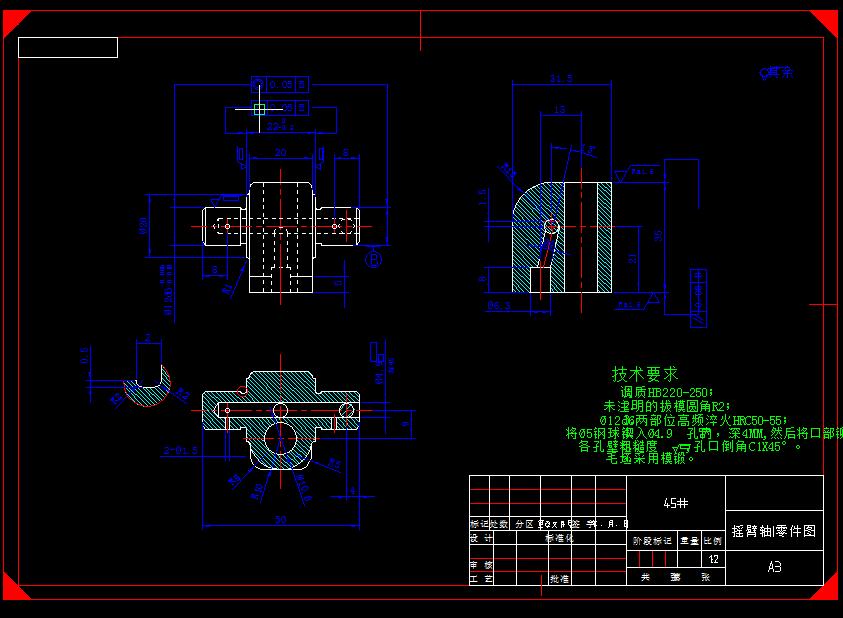

Q457-摇臂轴（JZ-12L-10）零件的机械加工工艺规程及钻孔夹具设计AutoCAD图档

图档名称为：Q457-摇臂轴（JZ-12L-10）零件的机械加工工艺规程及钻孔夹具设计，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10292061

模型大小：1.29M

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-10-29

图纸介绍：

下载模型

听松风

+ 关注

作品: 0

粉丝: 0

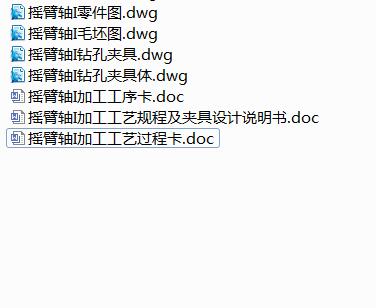

文件列表

1. QQ截图20170217151413.jpg

15.1 KB

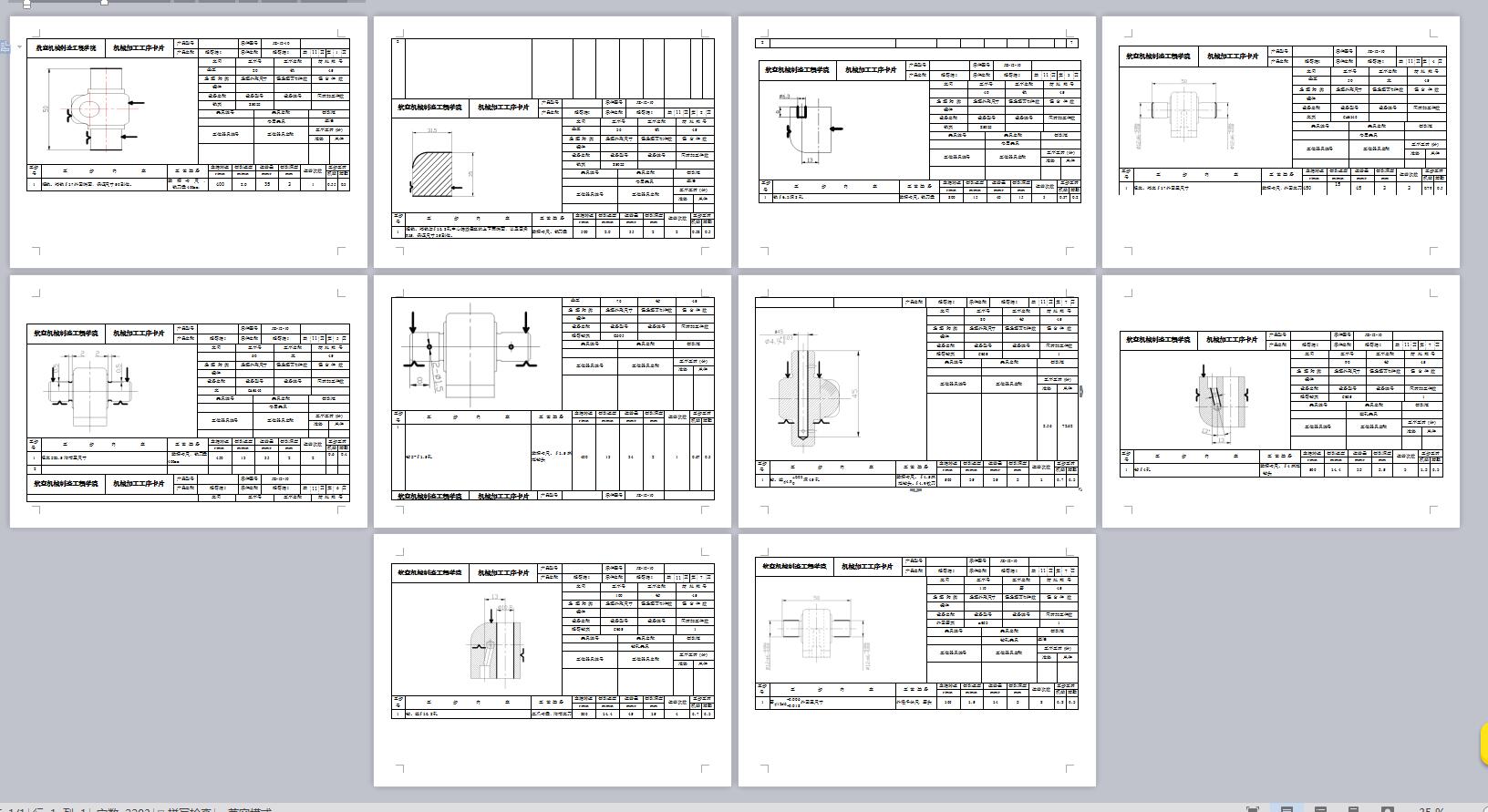

2. 工序卡.jpg

188 KB

3. 工艺卡.jpg

109 KB

4. 摇臂轴I加工工序卡.doc

242 KB

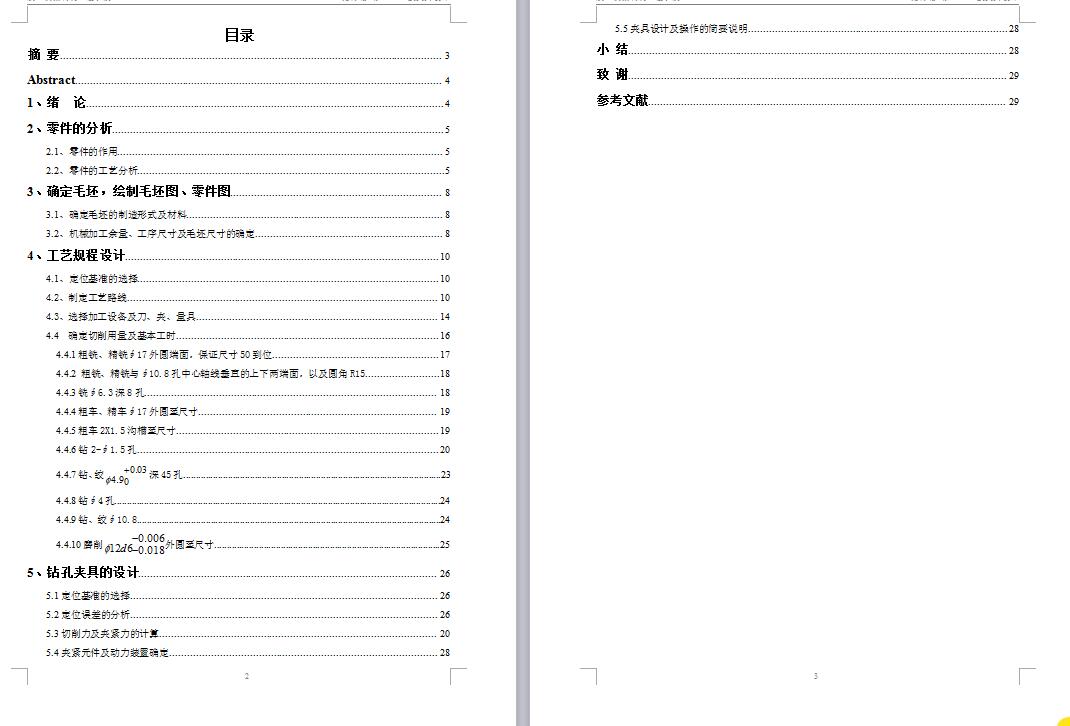

5. 摇臂轴I加工工艺规程及夹具设计说明书.doc

1.03 MB

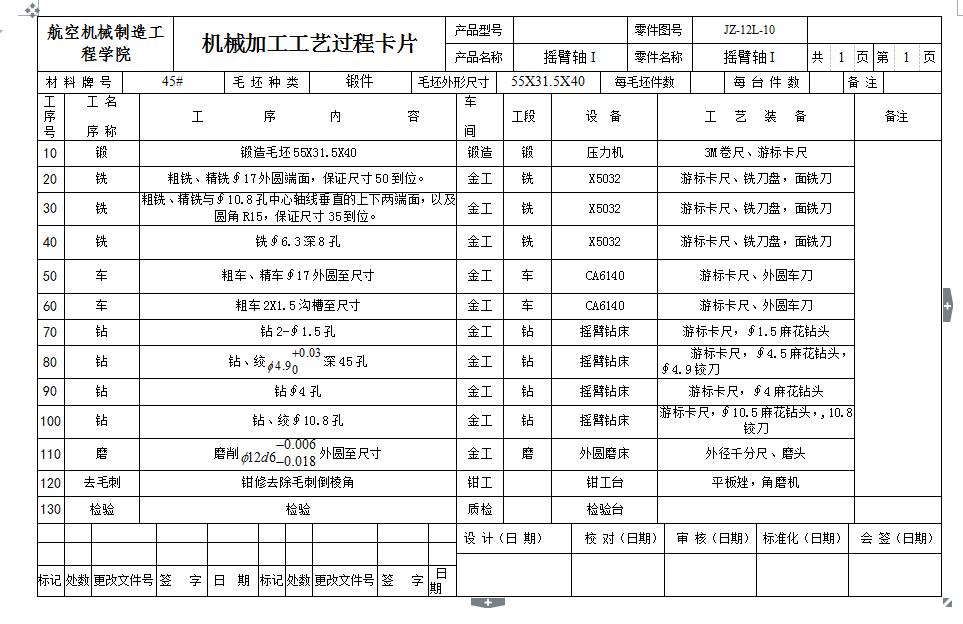

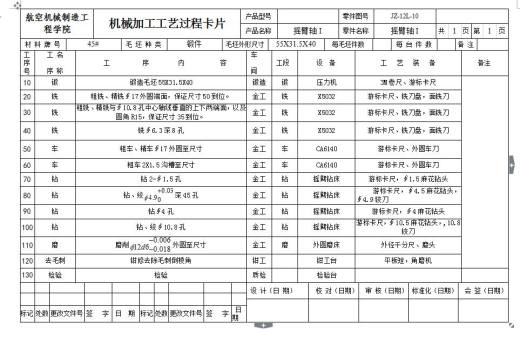

6. 摇臂轴I加工工艺过程卡.doc

49 KB

7. 摇臂轴I工序图.dwg

146 KB

8. 摇臂轴I毛坯图.dwg

57.1 KB

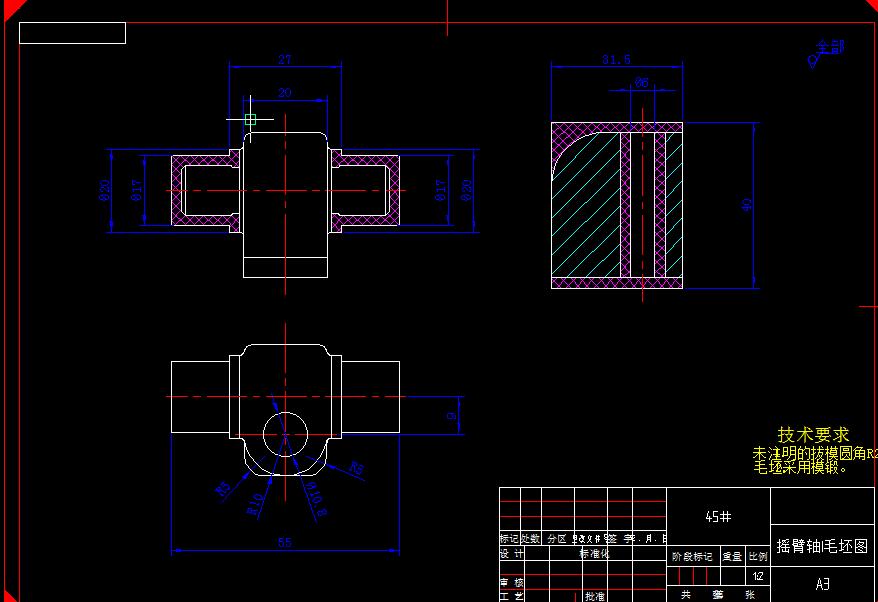

9. 摇臂轴I毛坯图.jpg

50.4 KB

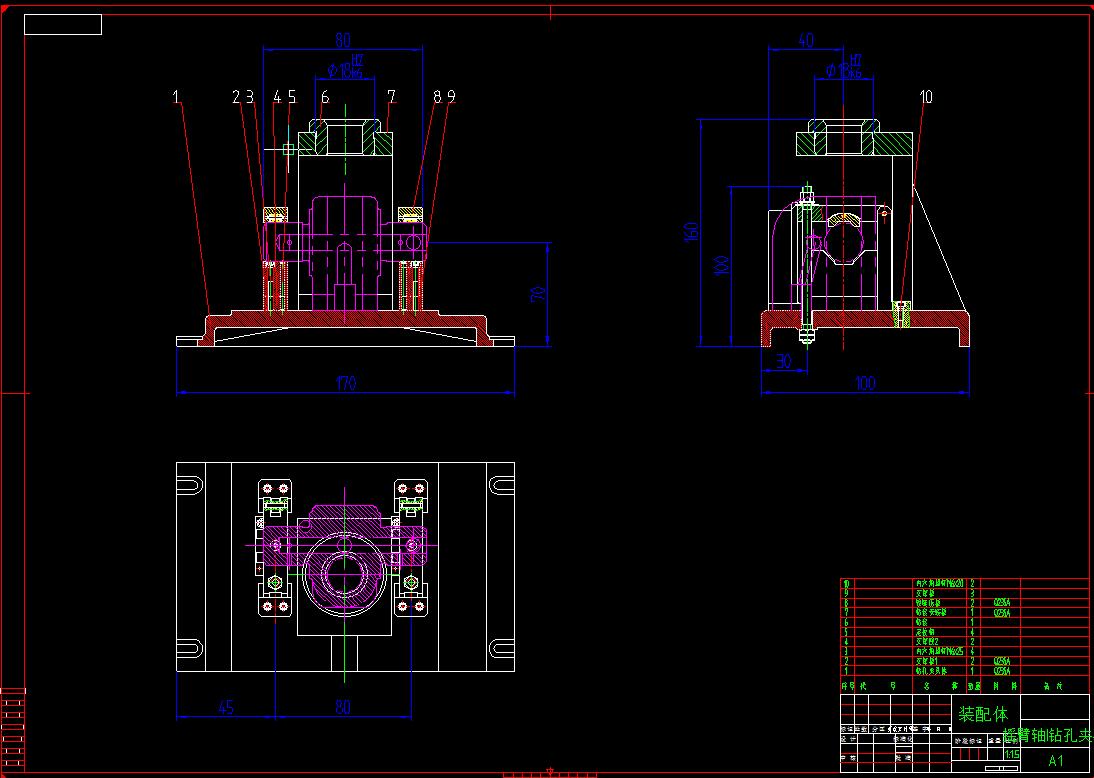

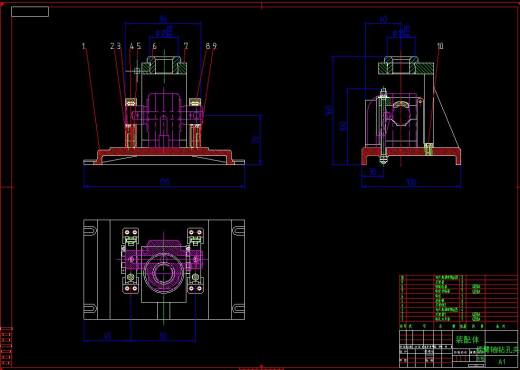

10. 摇臂轴I钻孔夹具.dwg

183 KB

11. 摇臂轴I钻孔夹具.jpg

84.9 KB

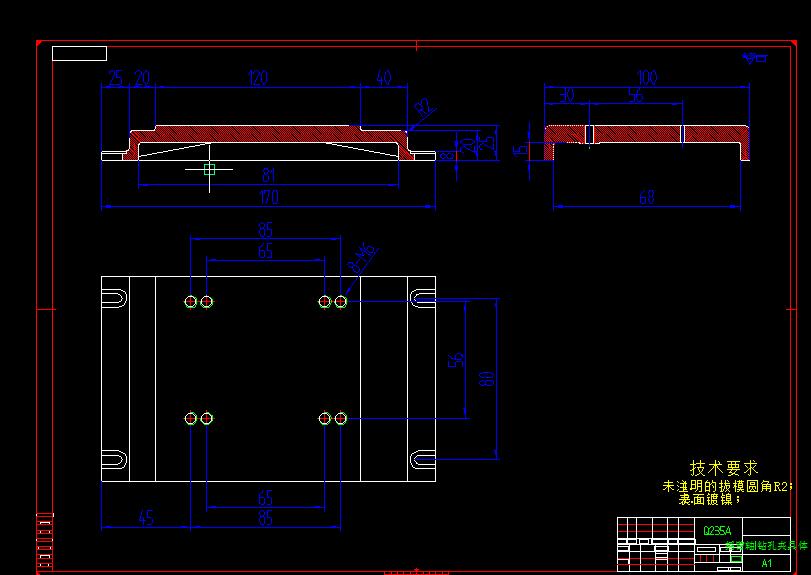

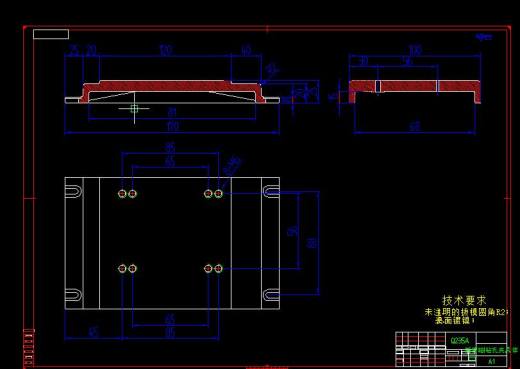

12. 摇臂轴I钻孔夹具体.dwg
