设备部件 / 工器具 / 缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】AutoCAD图档

图档名称为：缸体加工工艺及夹具设计【8CAD图+说明书】，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

缸体加工工艺及夹具设计【8CAD图+说明书】

加入收藏

模型参数

模型ID：10268018

模型大小：2.38M

软件版本： AutoCAD 2000

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-07-09

图纸介绍：

下载模型

半生浮名

+ 关注

作品: 0

粉丝: 0

文件列表

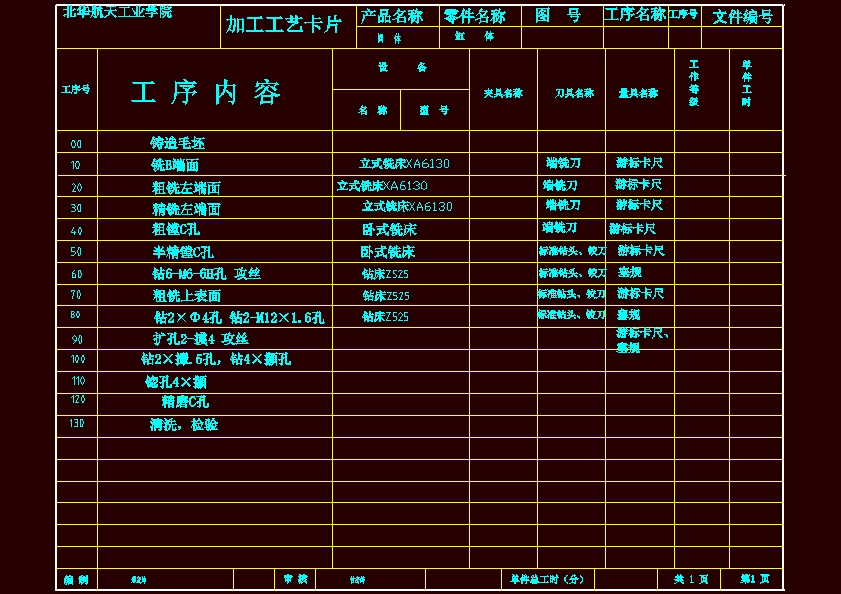

1. 加工工艺卡片.dwg

179 KB

2. 加工工艺卡片.jpg

282 KB

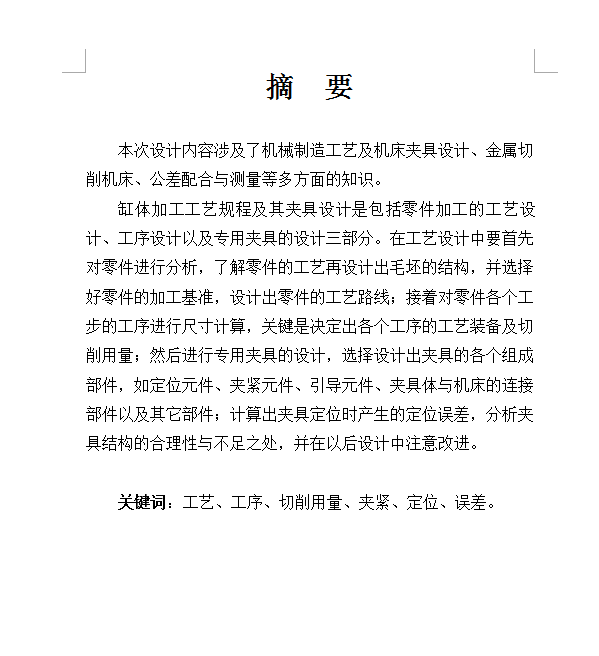

3. 摘要.png

29.5 KB

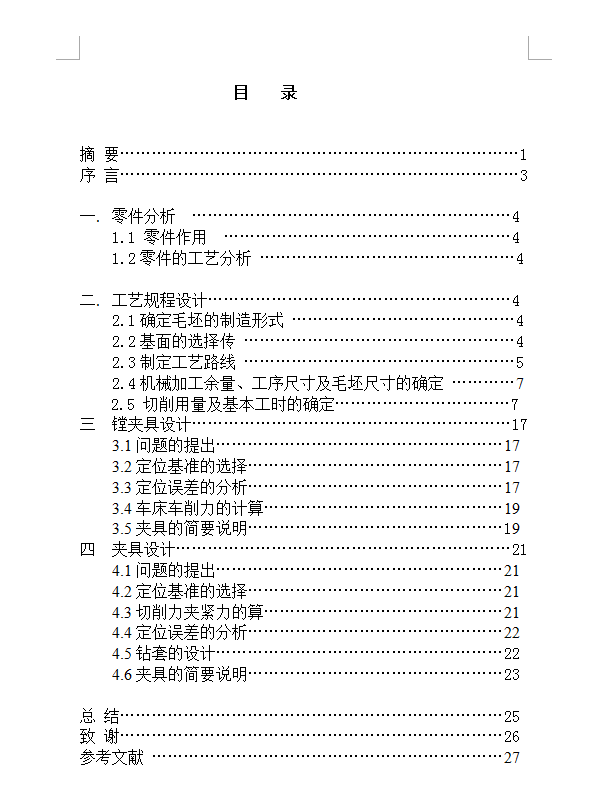

4. 目录.png

30.6 KB

5. 缸体加工工艺及夹具设计.doc

573 KB

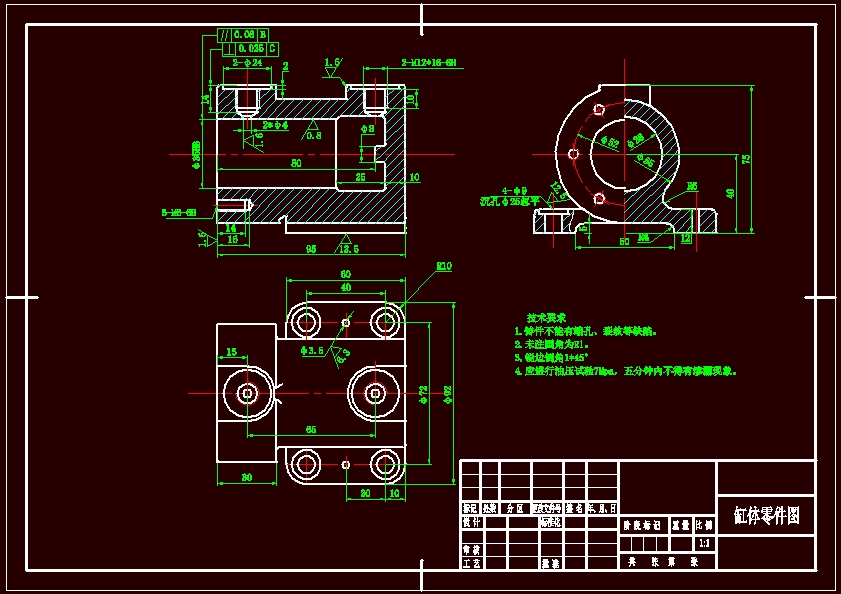

6. 缸体零件图.dwg

72.9 KB

7. 缸体零件图.jpg

247 KB

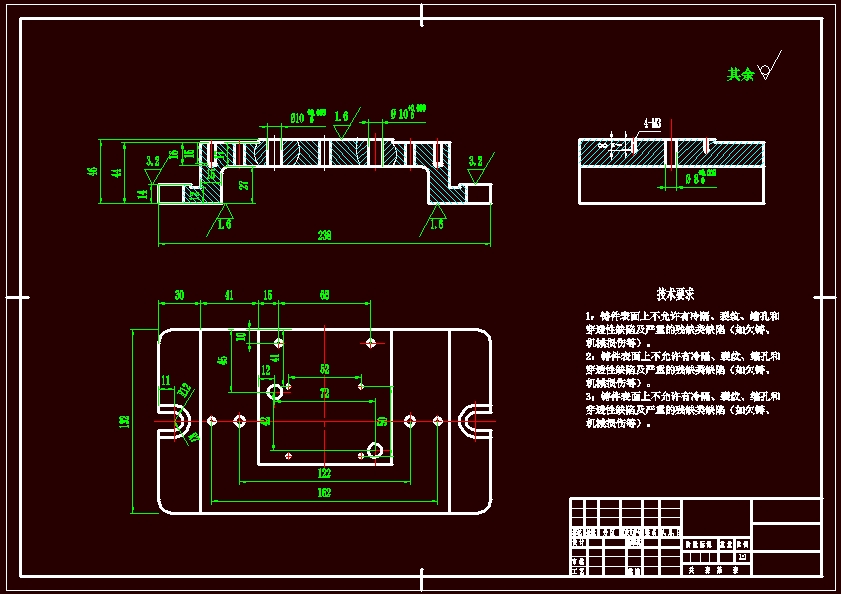

8. 钻夹具体.dwg

233 KB

9. 钻夹具体.jpg

215 KB

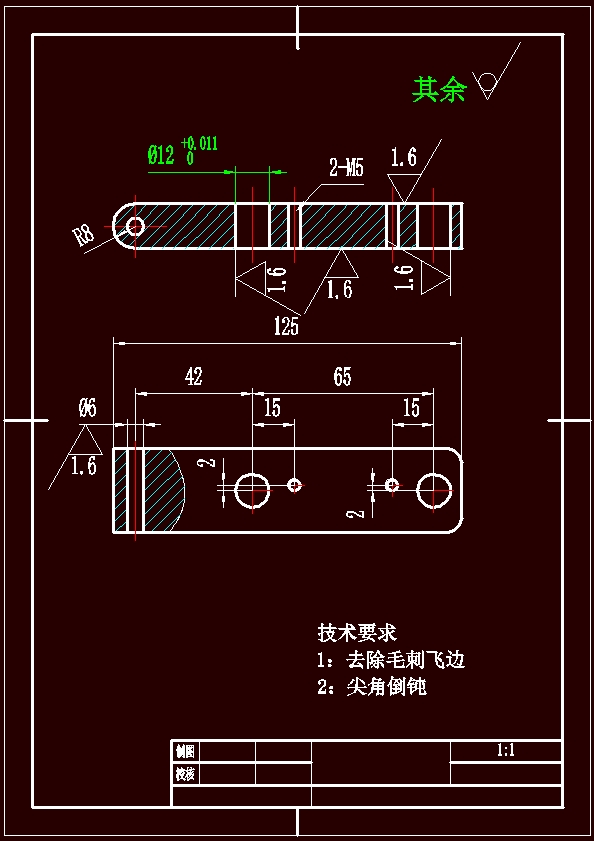

10. 钻模板.dwg

193 KB

11. 钻模板.jpg

171 KB

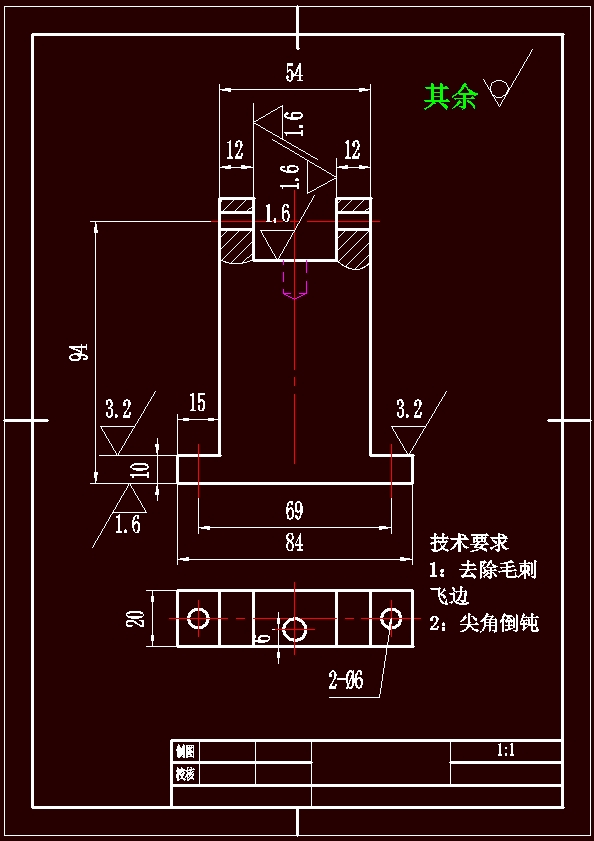

12. 钻模板支撑.dwg

189 KB

13. 钻模板支撑.jpg

151 KB

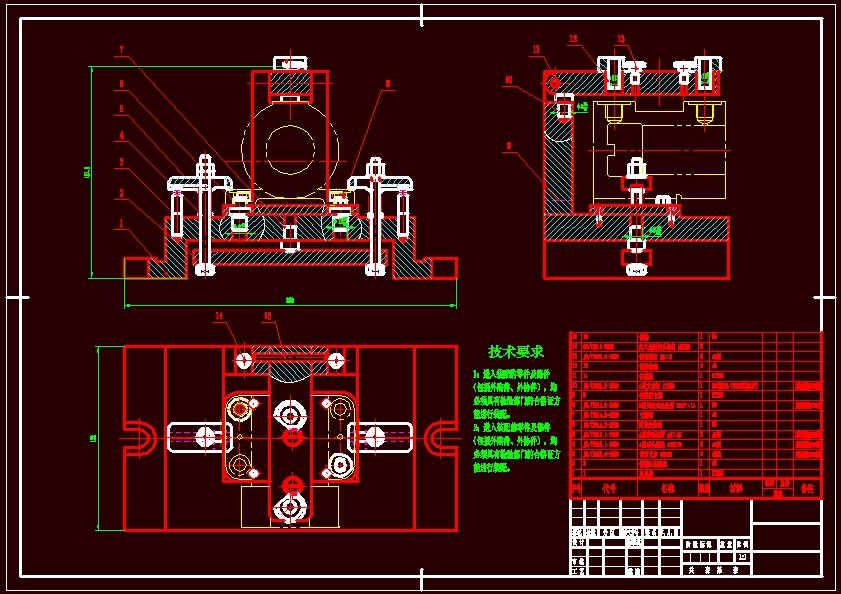

14. 钻装配图.dwg

131 KB

15. 钻装配图.jpg

320 KB

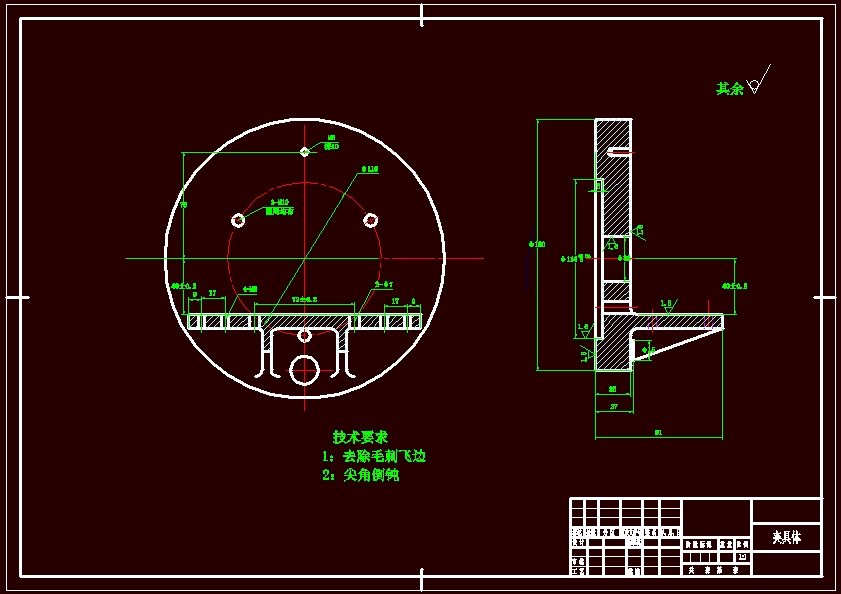

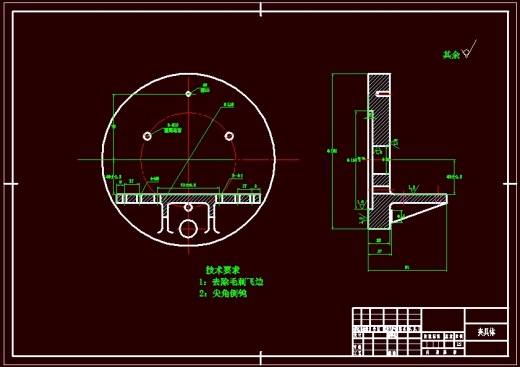

16. 镗夹具体.dwg

63.4 KB

17. 镗夹具体.jpg

171 KB

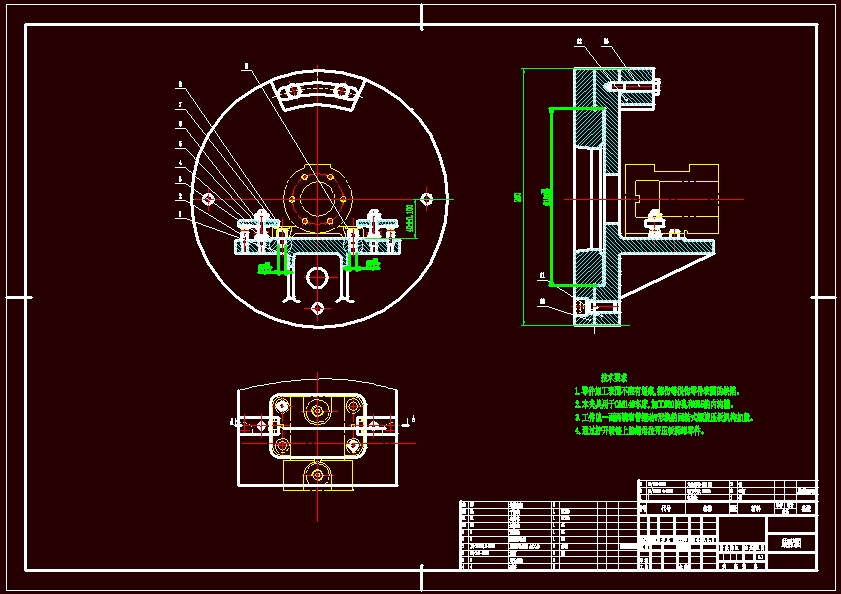

18. 镗装配图.dwg

319 KB

19. 镗装配图.jpg

238 KB

20. 附属文章预览.png

273 KB
