机械设备 / 钢结构支架 / D 剪板机结构设计【曲柄滑块机构】+CAD+说明书

D 剪板机结构设计【曲柄滑块机构】+CAD+说明书AutoCAD图档

图档名称为：D 剪板机结构设计【曲柄滑块机构】+CAD+说明书，属于机械设备，钢结构支架分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

3D视图

加入收藏

模型参数

模型ID：10227734

模型大小：1.65M

软件版本： AutoCAD 2000

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2024-09-02

图纸介绍：

下载模型

千岩竞秀

+ 关注

作品: 0

粉丝: 0

文件列表

1. 0微信截图_20240703011109.png

303 KB

2. 0微信截图_20240703011135.png

253 KB

3. 0微信截图_20240703011154.png

150 KB

4. 0微信截图_20240703011216.png

215 KB

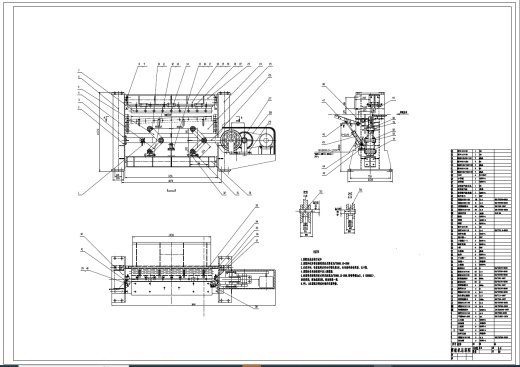

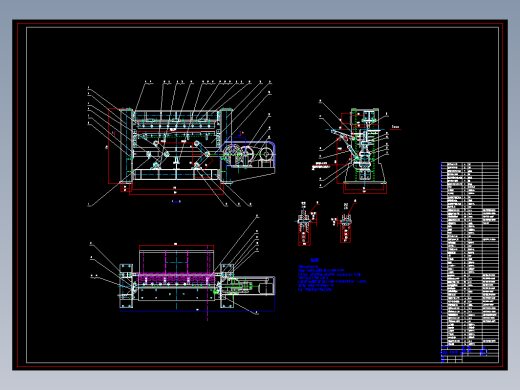

5. A0-剪板机总装图.dwg

362 KB

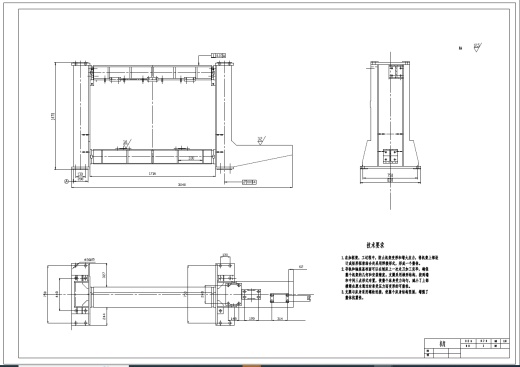

6. A1-机架.dwg

149 KB

7. A2-传动轴.dwg

114 KB

8. A2-大带轮.dwg

81.8 KB

9. A2-横梁.dwg

114 KB

10. A3-小带轮.dwg

137 KB

11. A3-小带轮2.dwg

91.5 KB

12. A3-小齿轮.dwg

128 KB

13. A3-支撑板.dwg

108 KB

14. A3-连杆.dwg

101 KB

15. A3-连杆支座.dwg

108 KB

16. A3-销.dwg

96.8 KB

17. 封皮.doc

15 KB

18. 目录.doc

48.5 KB

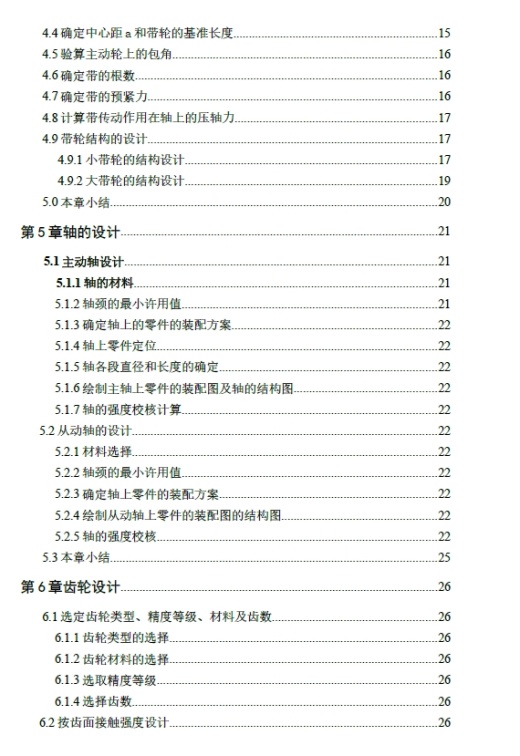

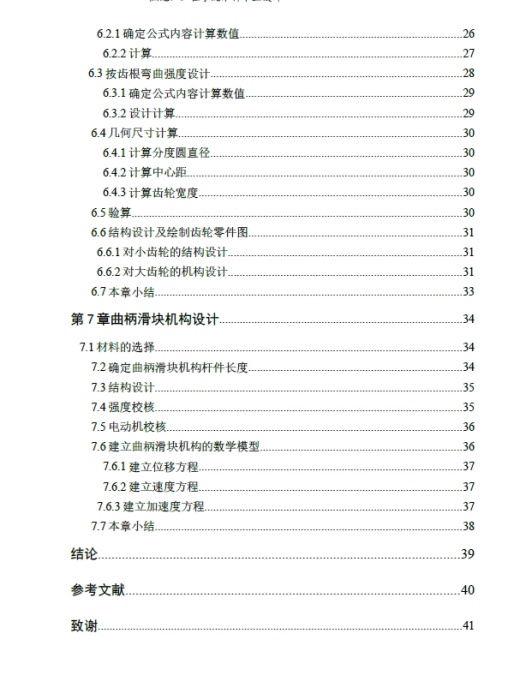

19. 说明书.doc

1.28 MB
