设备部件 / 机床附件 / 成形车刀的廓形设计图纸CAD+说明书

成形车刀的廓形设计图纸CAD+说明书AutoCAD图档

图档名称为：成形车刀的廓形设计图纸CAD+说明书，属于设备部件，机床附件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

3D视图

加入收藏

模型参数

模型ID：10212490

模型大小：1.34M

软件版本： AutoCAD 2013

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2024-08-01

图纸介绍：

下载模型

渡轻烟

+ 关注

作品: 0

粉丝: 0

文件列表

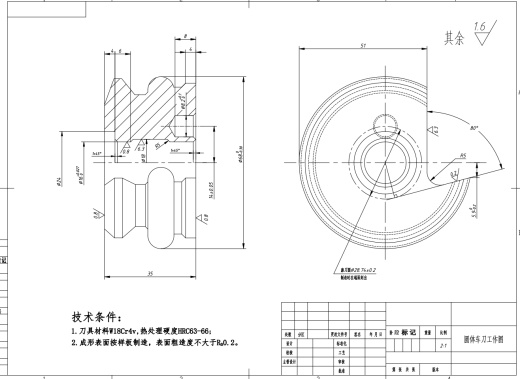

1. 圆体成形车刀工作图.dwg

55.8 KB

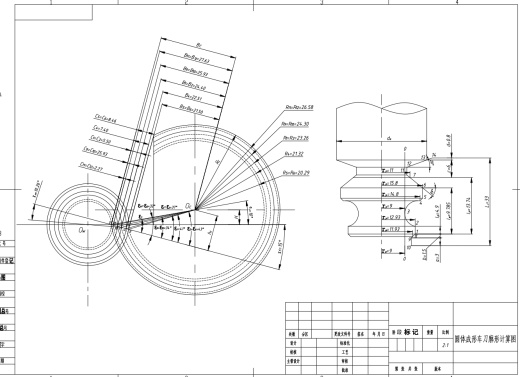

2. 圆体成形车刀廓形计算图.dwg

75.5 KB

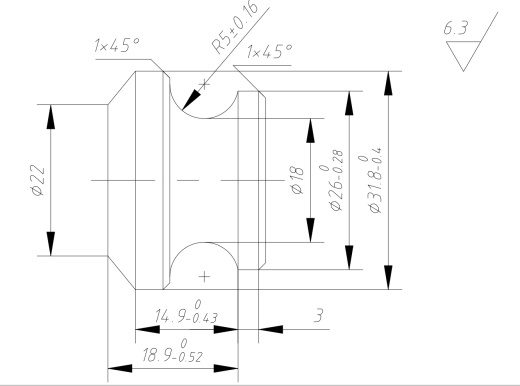

3. 工件图.dwg

35.4 KB

4. 微信截图_20240104180058.png

223 KB

5. 微信截图_20240104180113.png

155 KB

6. 微信截图_20240104180119.png

105 KB

7. 微信截图_20240104180125.png

261 KB

8. 微信截图_20240104180131.png

137 KB

9. 微信截图_20240104180143.png

184 KB

10. 成形车刀样板工作图.dwg

49.2 KB

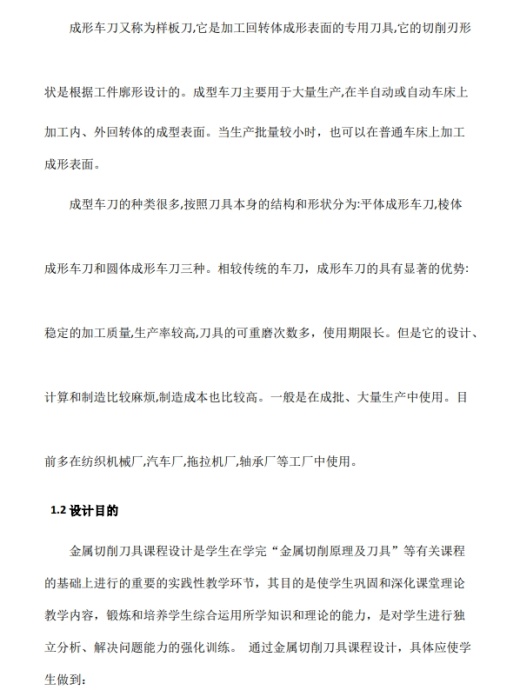

11. 机床课程设计说明书.docx

115 KB

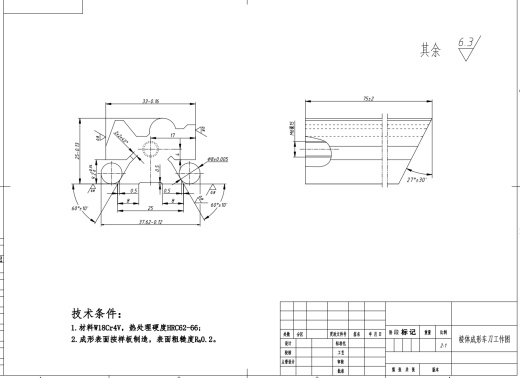

12. 棱体成形车刀工作图.dwg

48.8 KB

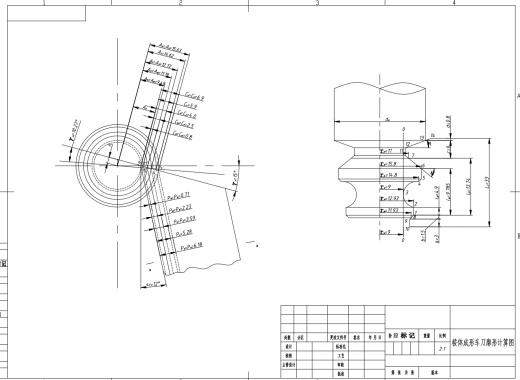

13. 棱体成形车刀廓形计算图.dwg

69 KB
