设备部件 / 传动部件 / 三星齿轮箱体加工工艺及夹具设计CAD+说明书

三星齿轮箱体加工工艺及夹具设计CAD+说明书AutoCAD图档

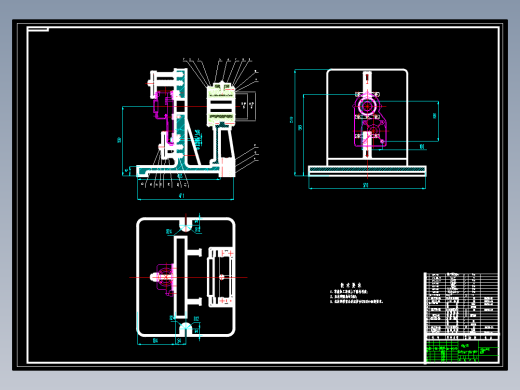

图档名称为：三星齿轮箱体加工工艺及夹具设计CAD+说明书，属于设备部件，传动部件分类，软件为AutoCAD, 图纸格式为pdf,dwg，可在线预览，可编辑，可供设计参考

平面图

3D视图

加入收藏

模型参数

模型ID：10212443

模型大小：3.25M

软件版本： AutoCAD 2007

模型格式：pdf,dwg

是否可编辑：可修改，包括参数

上传时间：2024-08-01

图纸介绍：

下载模型

鹤归晚

+ 关注

作品: 0

粉丝: 0

文件列表

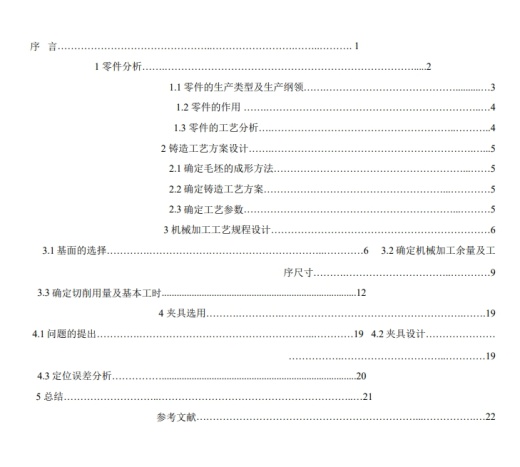

1. 三星齿轮箱体设计说明书.doc

631 KB

2. 三星齿轮箱体设计说明书.pdf

516 KB

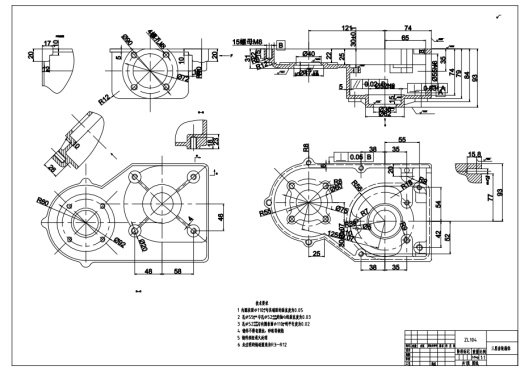

3. 三星齿轮箱体零件毛坯图及工序图.PDF

257 KB

4. 三星齿轮箱体零件毛坯图及工序图.dwg

301 KB

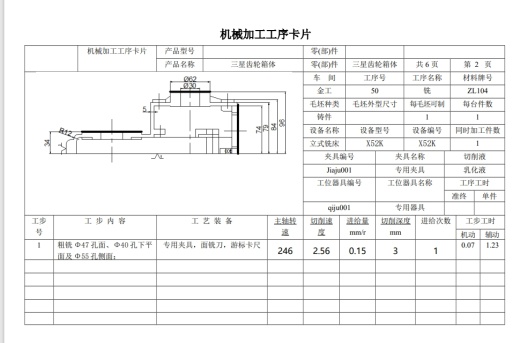

5. 工艺文件工序卡 .doc

283 KB

6. 工艺文件工序卡 .pdf

152 KB

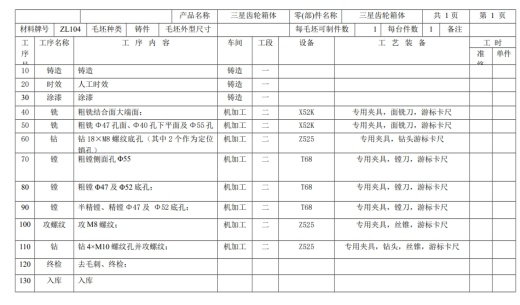

7. 工艺文件过程卡.doc

58 KB

8. 工艺文件过程卡.pdf

72 KB

9. 微信截图_20240102184108.png

144 KB

10. 微信截图_20240102184120.png

178 KB

11. 微信截图_20240102184124.png

168 KB

12. 微信截图_20240102184129.png

214 KB

13. 微信截图_20240102184135.png

152 KB

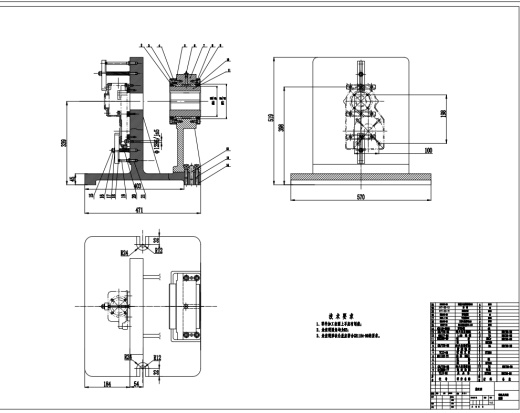

14. 镗孔夹具装配图和夹具体.PDF

268 KB

15. 镗孔夹具装配图和夹具体.dwg

653 KB
