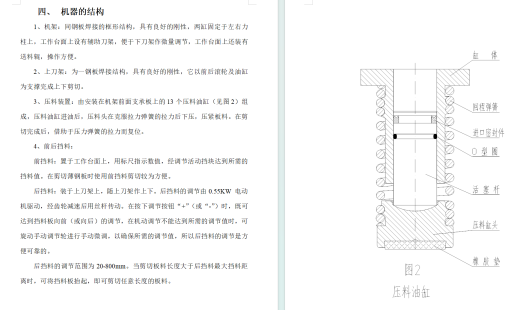

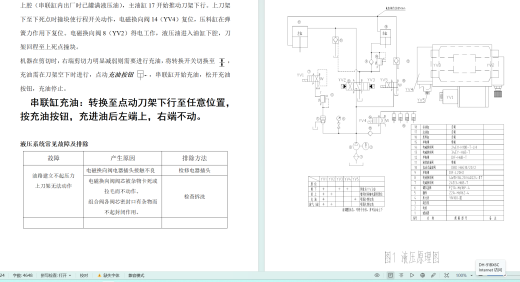

QC11Y16+3200液压闸式剪板机（全套图）
图纸ID：10172023
文件大小：4.75M
软件版本：
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2024-03-31
图纸介绍：
