过滤网漏盖的冲压模具设计AutoCAD图档
CAD图档名称为：过滤网漏盖的冲压模具设计，属于机械设备，环保设备分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10152718
模型大小：1.06M
软件版本： AutoCAD 2013
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2023-05-13
图纸介绍：
下载模型
文件列表
1. 上模板.jpg
24.1 KB

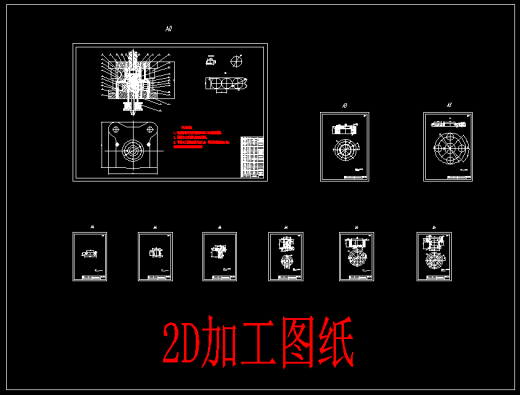

2. 二维加工图纸.jpg
30.9 KB
3. 二维组装图-主视图.jpg
54.5 KB
4. 二维组装图-俯视图.jpg
16.7 KB

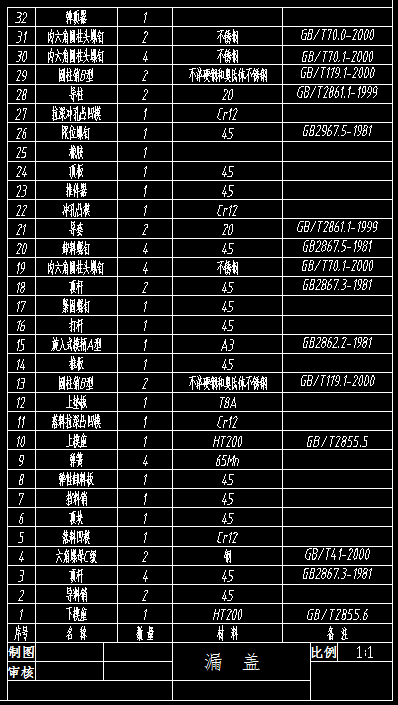

5. 二维组装图-明细表.jpg
30.7 KB
6. 冲料轴.jpg
22.8 KB
7. 工件图.jpg
16.2 KB
8. 注意：打开文件说明！！.txt
614 B

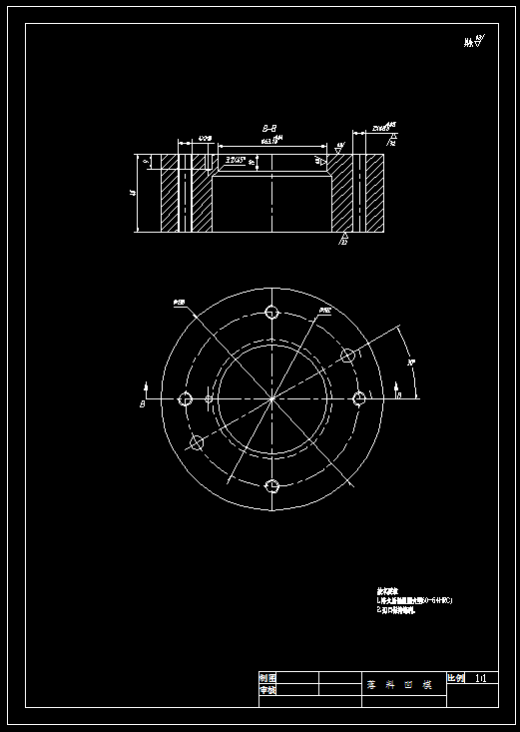

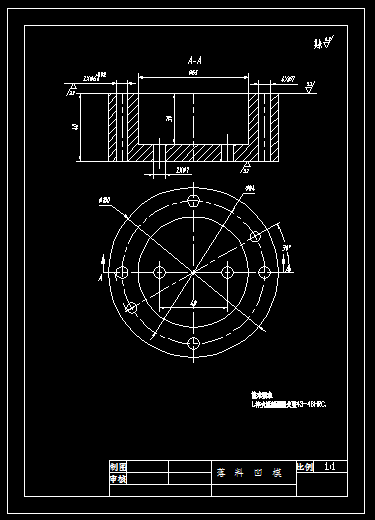

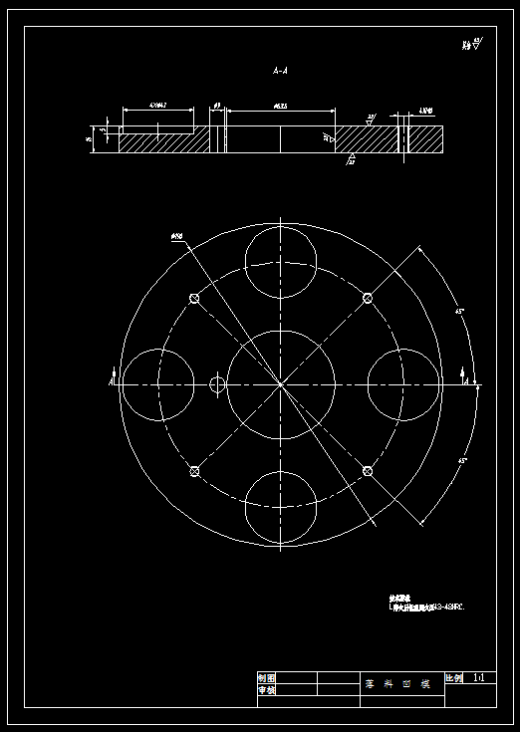

9. 落料凹模.jpg
17.9 KB
10. 落料凹模配件.jpg
16.3 KB

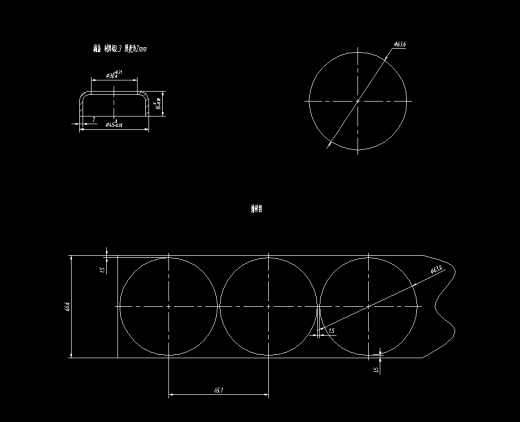

11. 落料排布图.jpg
16.8 KB
12. 落料模主件.jpg
15.9 KB
13. 设计说明30页.jpg
336 KB

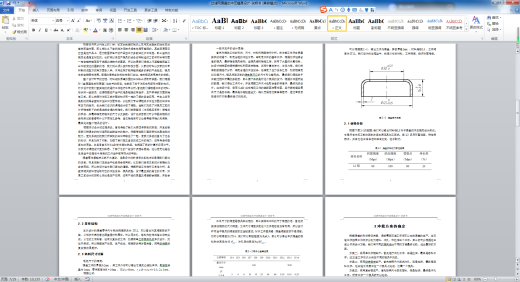

14. 设计说明书内容.jpg
78.3 KB

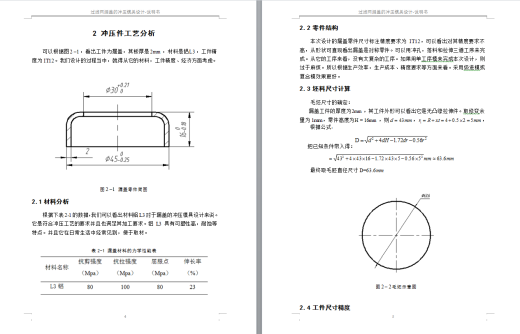

15. 过滤网漏盖的冲压模具设计-说明书.doc
568 KB
16. 配件-图轴.jpg
11.5 KB
17. 配件-帽.jpg
9.97 KB
18. 配件.jpg
10.1 KB
