装煤机行走部分结构设计 sw+CAD+说明书AutoCAD,SolidWorks图档
CAD图档名称为：装煤机行走部分结构设计 sw+CAD+说明书，属于机械设备，钢结构支架分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,sldasm,dwg，可在线预览，可编辑，可供设计参考

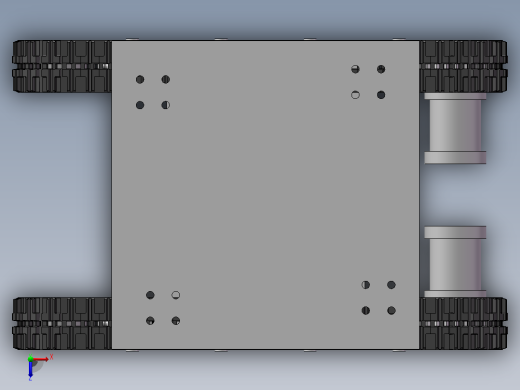

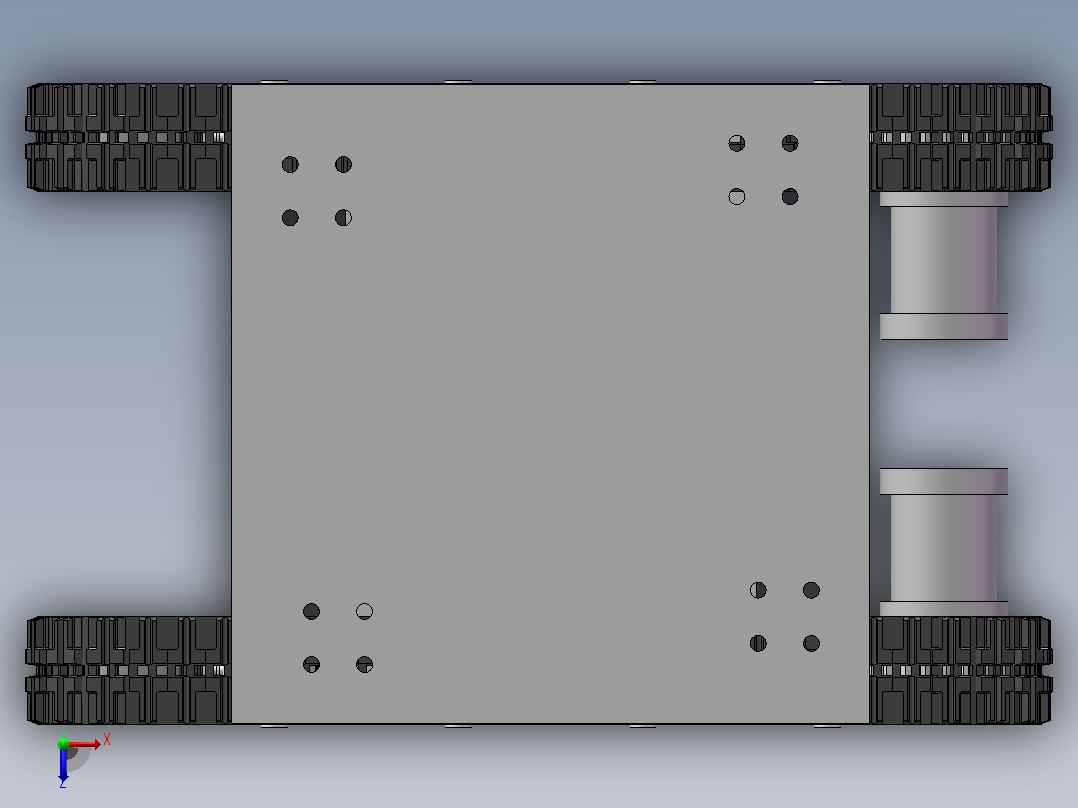

模型参数
模型ID：10623695
模型大小：19.14M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,sldasm,dwg
是否可编辑：可修改，包括参数
上传时间：2026-10-19
图纸介绍：
下载模型
文件列表
1. 5.2_装煤机行走部分的结构设计.docx
1.16 MB

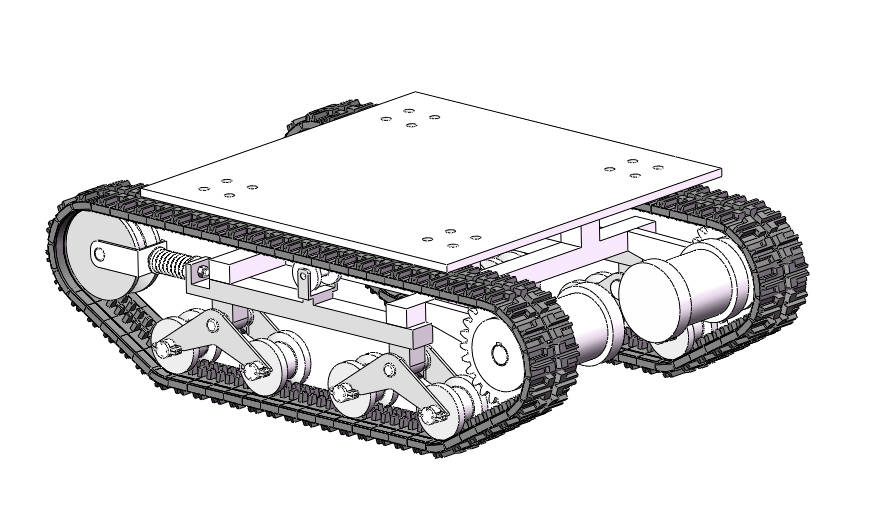

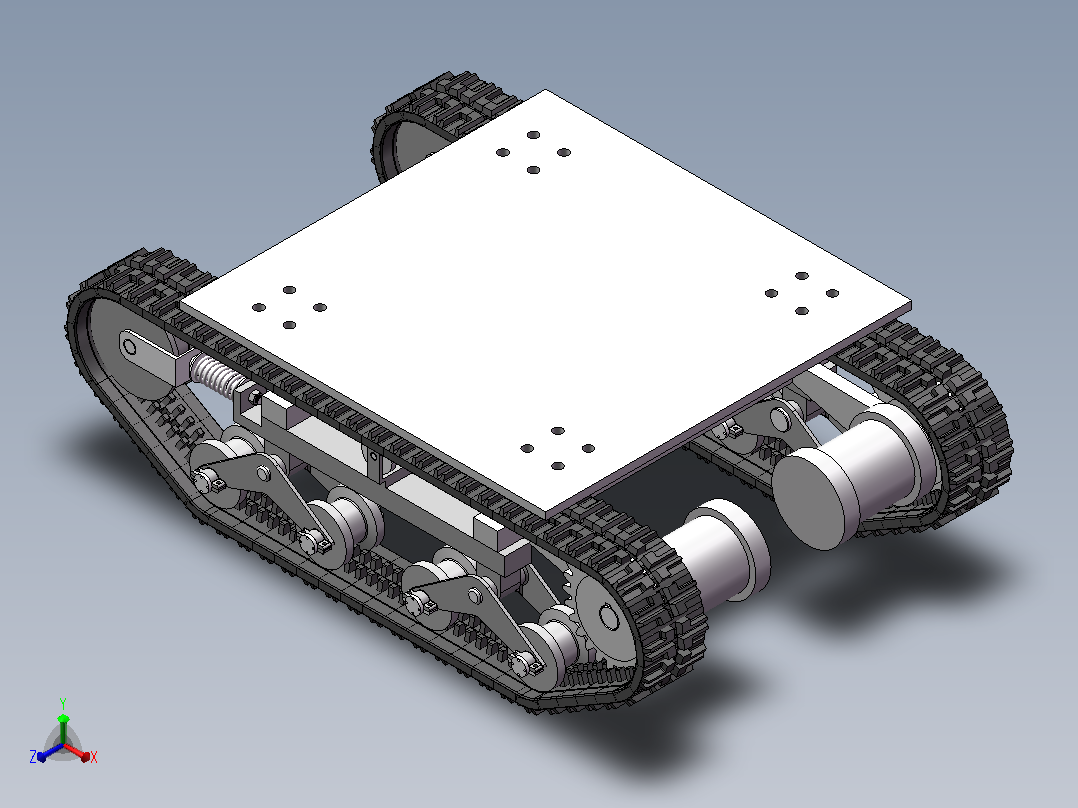

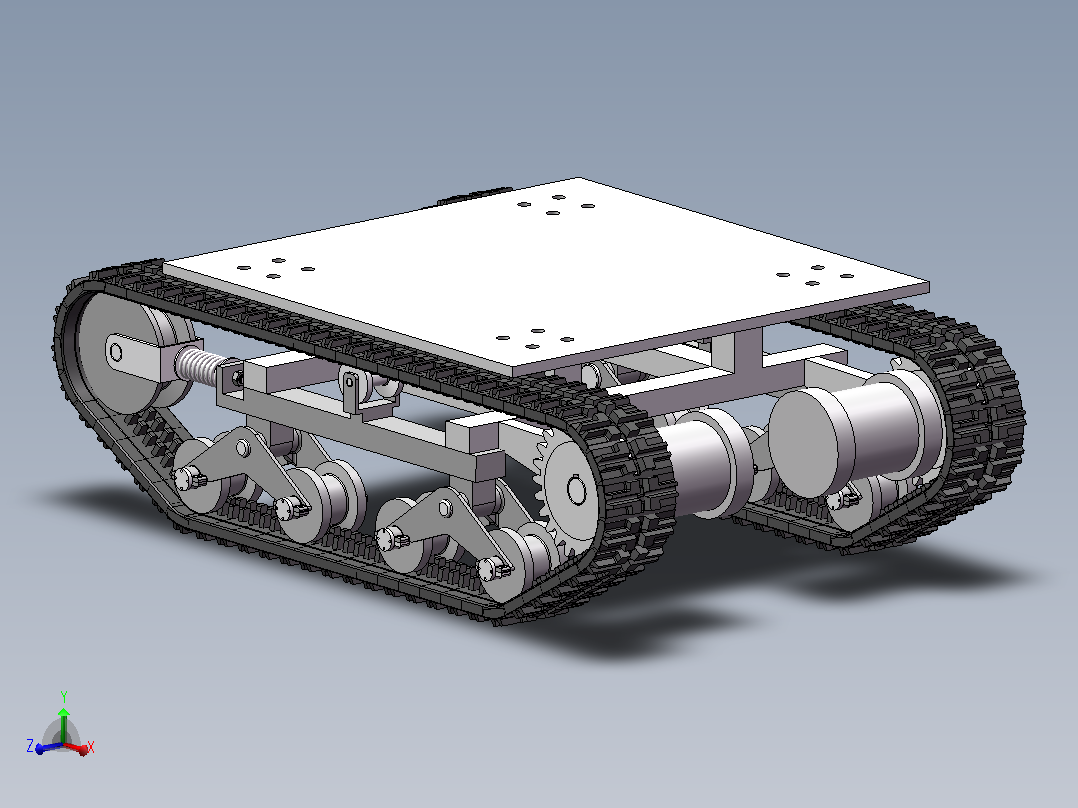

2. 三维模型.jpg
65.7 KB

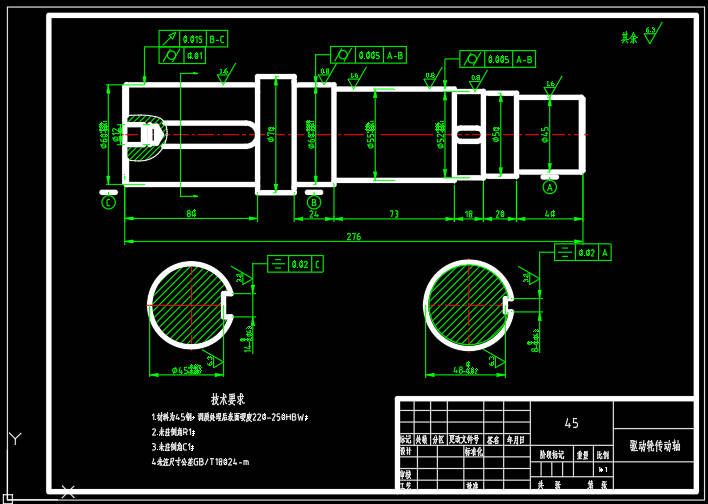

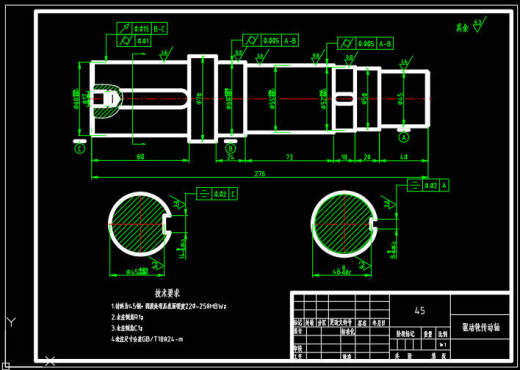

3. 传动轴.jpg
75.3 KB
4. 六角螺母M20.SLDPRT
420 KB
5. 发动机.SLDPRT
89.3 KB
6. 右履带总成.SLDASM
2.35 MB
7. 导向轮.SLDPRT
114 KB

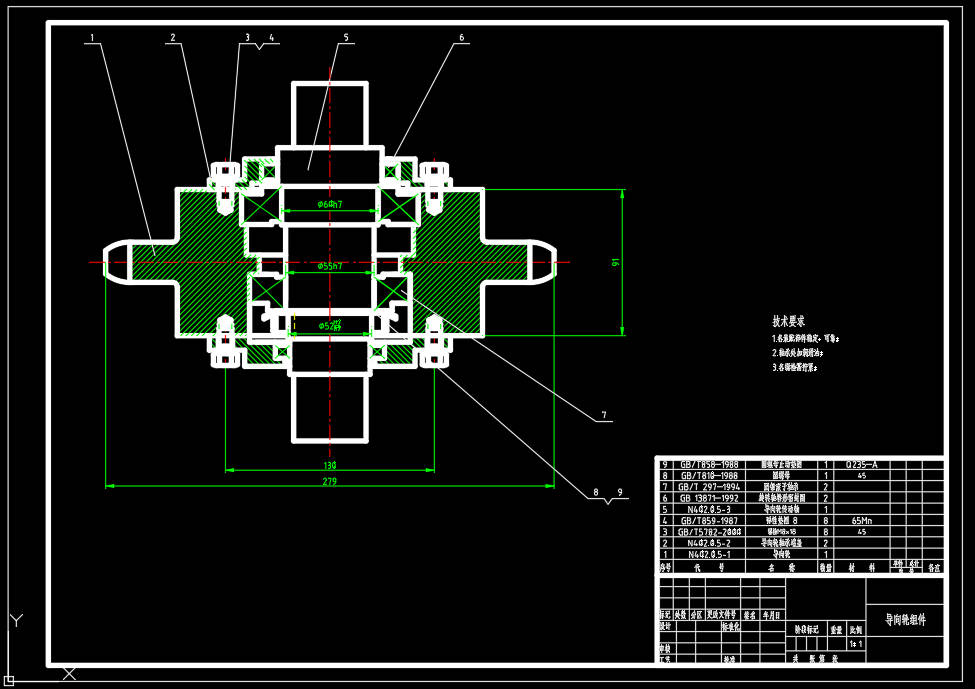

8. 导向轮组件.jpg
105 KB
9. 导向轮组件A2.dwg
61.4 KB
10. 导向轴销.SLDPRT
92 KB
11. 履带.SLDPRT
4.34 MB
12. 履带梁.SLDPRT
143 KB
13. 履带节.SLDPRT
130 KB

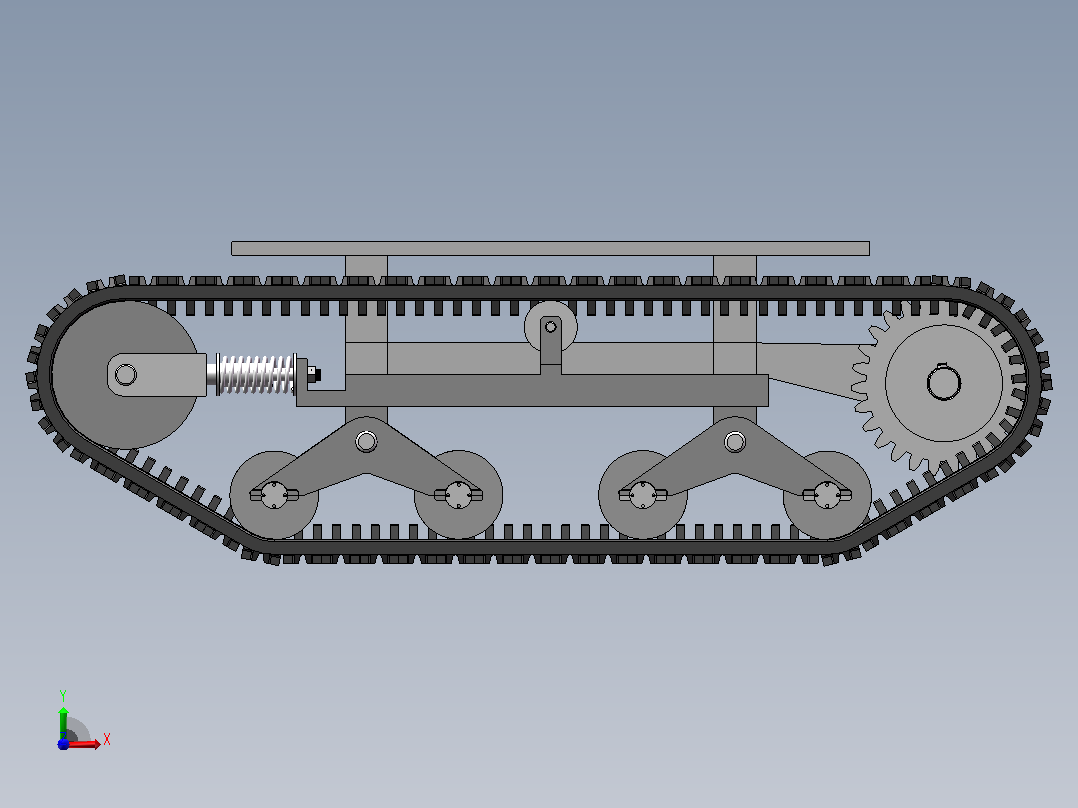

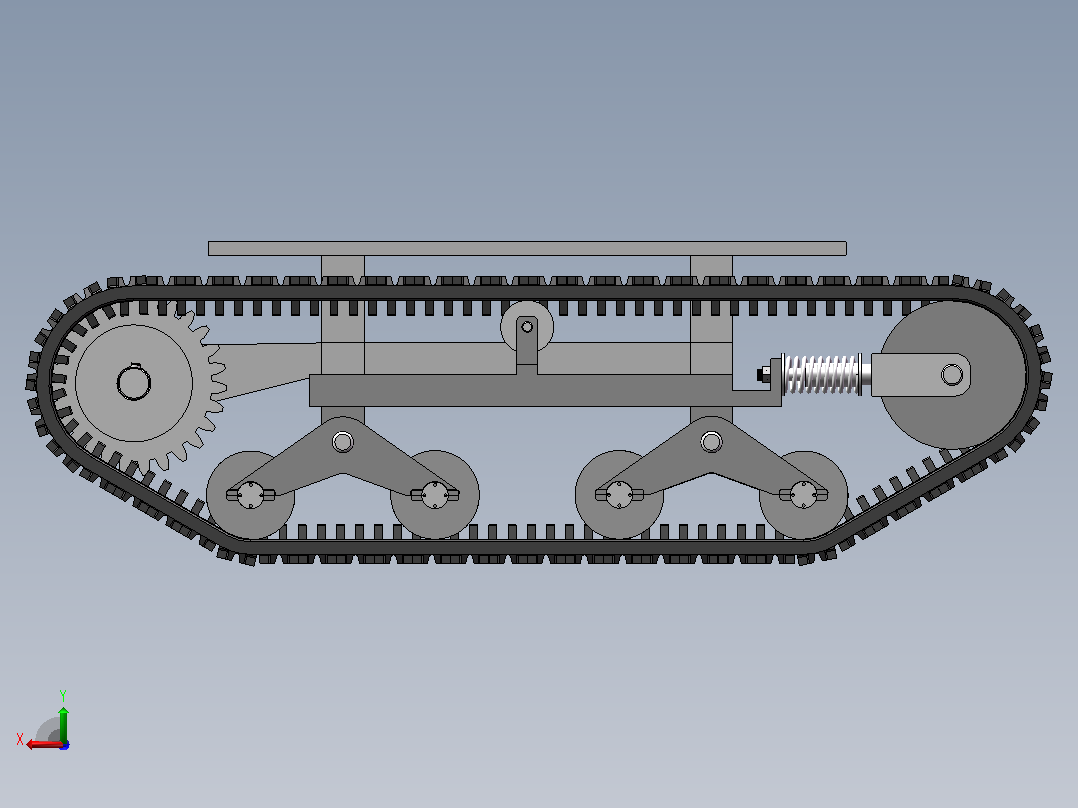

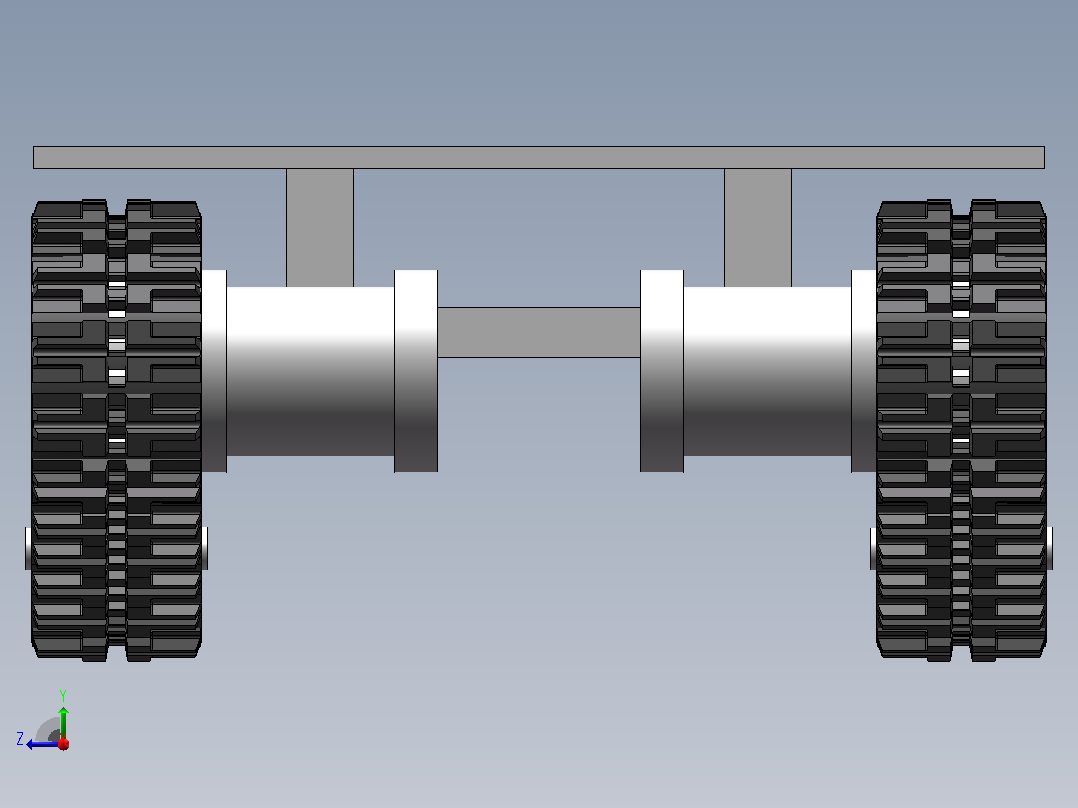

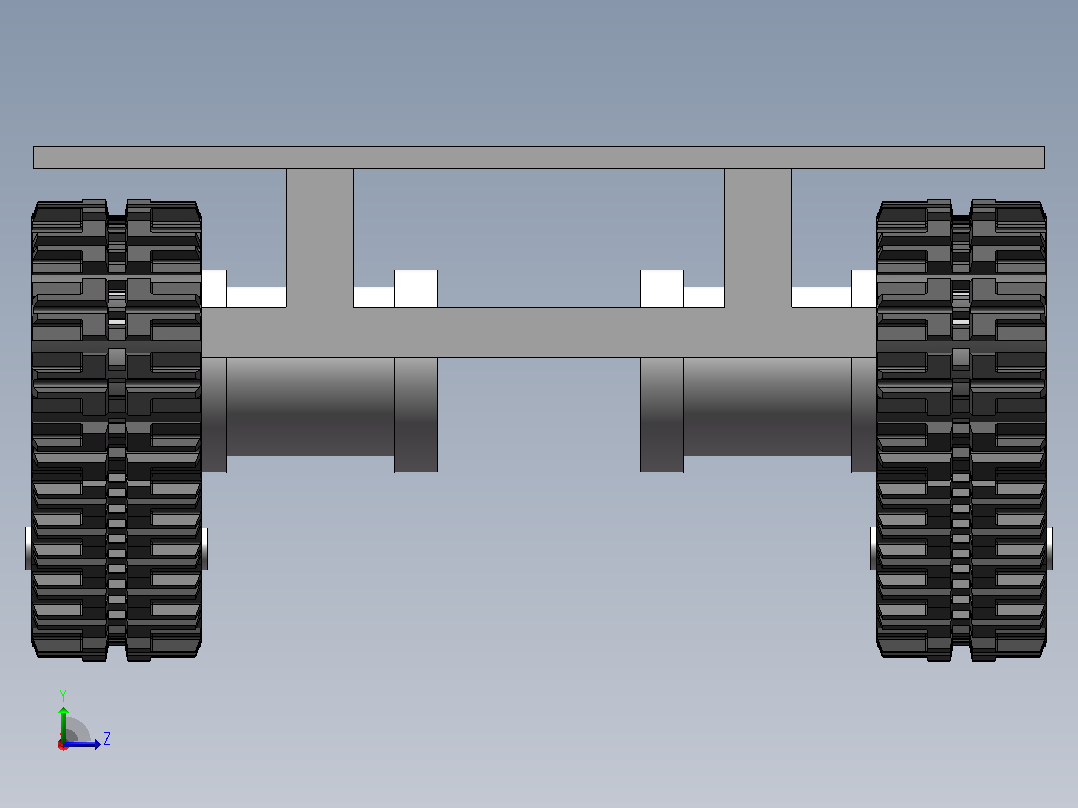

14. 履带行走装配体.SLDASM
3.68 MB
15. 左履带总成.SLDASM
2.36 MB
16. 张紧装置.SLDPRT
597 KB
17. 弹簧A4.dwg
44.2 KB
18. 总装图A0.dwg
399 KB

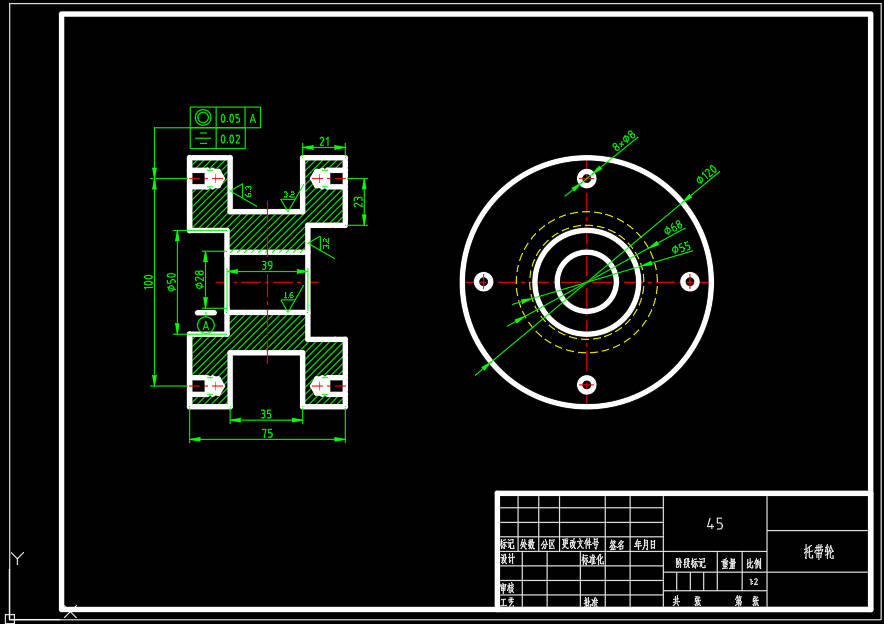

19. 托带轮.SLDPRT
111 KB
20. 托带轮.jpg
81.1 KB
21. 托带轮A3.dwg
62.6 KB
22. 托带轮传动轴.jpg
46.4 KB
23. 托带轮传动轴A4.dwg
38.9 KB

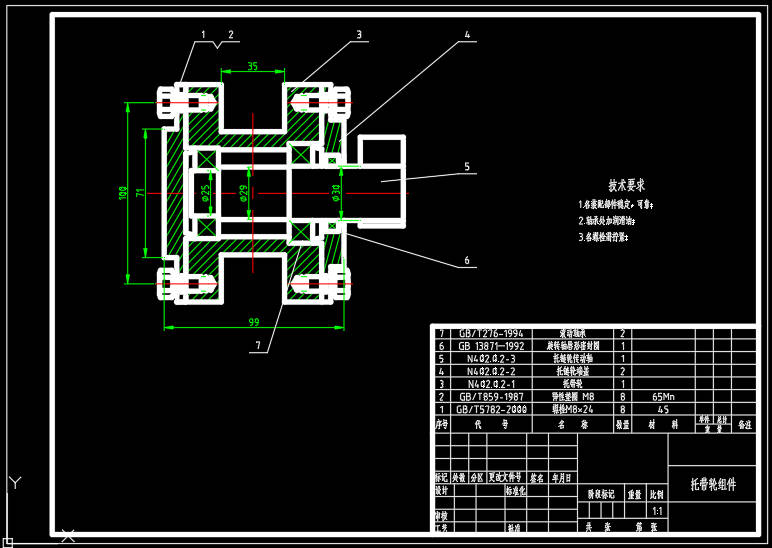

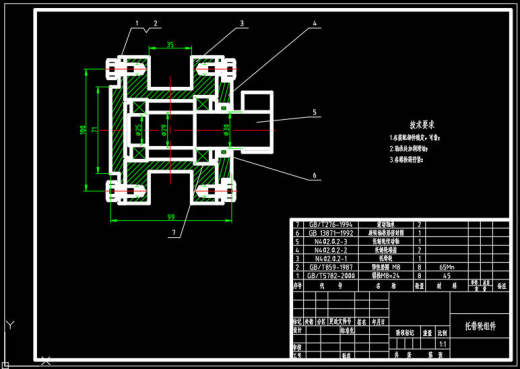

24. 托带轮组件.jpg
71 KB
25. 托带轮组件A3.dwg
50.4 KB

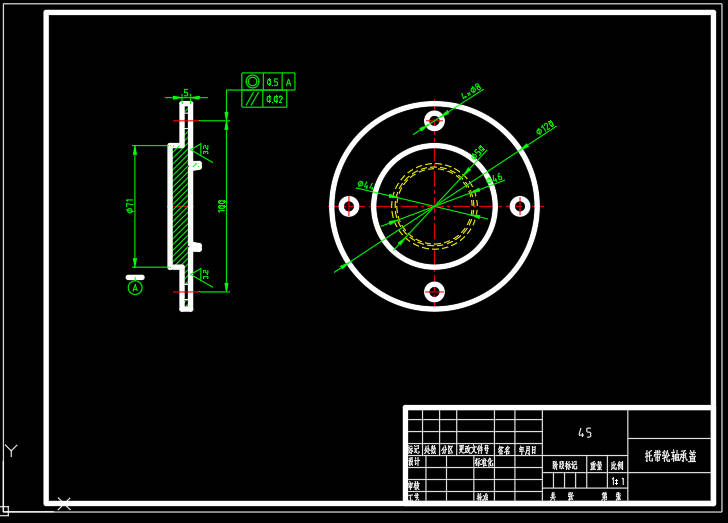

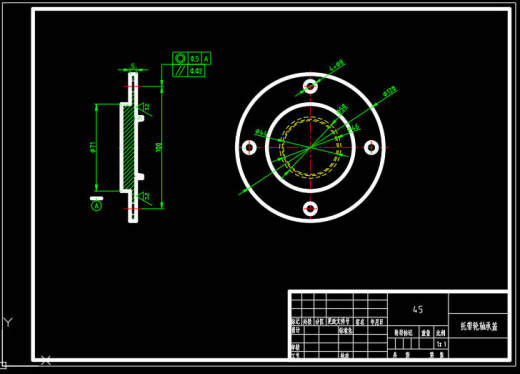

26. 托带轮轴承盖A3.dwg
56.3 KB
27. 托带销.SLDPRT
82.7 KB
28. 支架销.SLDPRT
106 KB
29. 支端盖.SLDPRT
90 KB
30. 支重架上.SLDPRT
217 KB
31. 支重架下.SLDPRT
92 KB
32. 支重轮.SLDPRT
115 KB

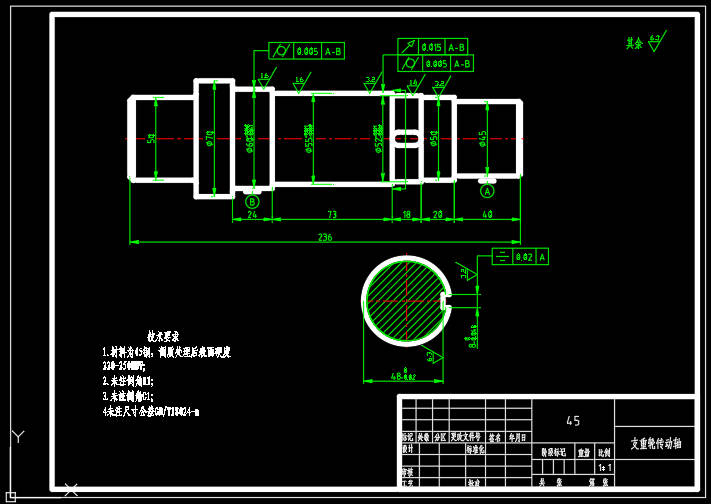

33. 支重轮传动轴.jpg
62.2 KB
34. 支重轮传动轴A3.dwg
62.6 KB
35. 支重轮组件.jpg
53.4 KB

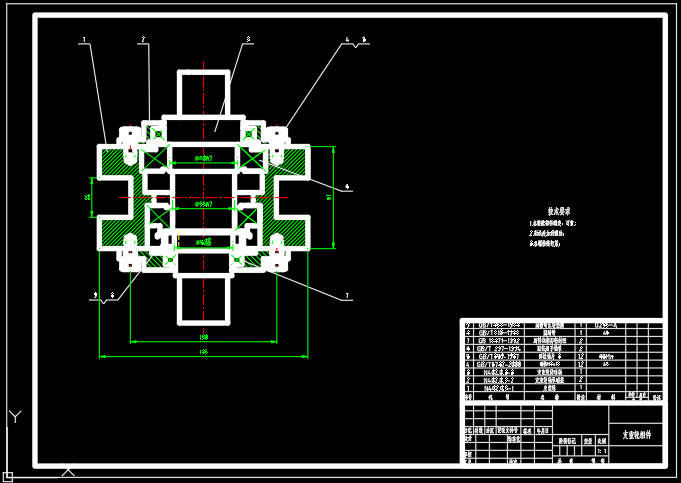

36. 支重轮组件A2.dwg
73.4 KB
37. 支重轴.SLDPRT
119 KB

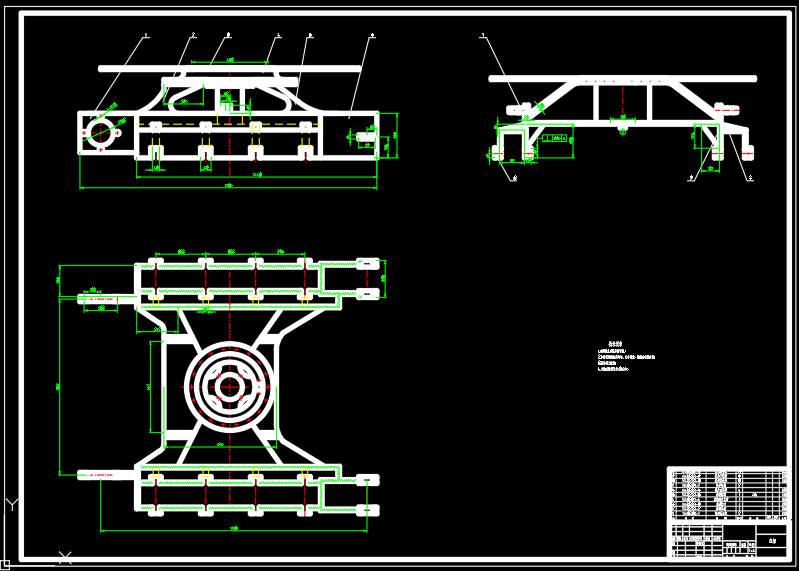

38. 机架.jpg
74.7 KB
39. 机架A0.dwg
114 KB

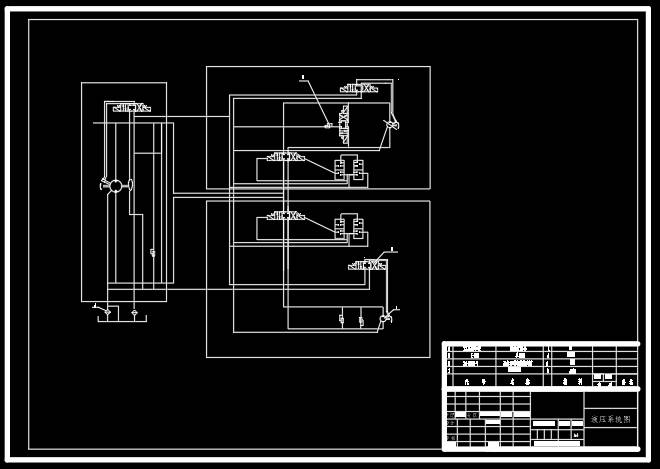

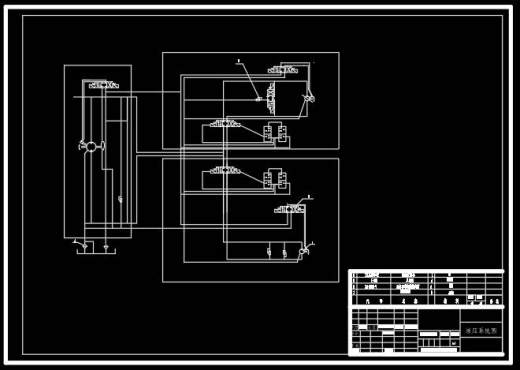

40. 液压原理图.jpg
41.2 KB
41. 液压系统图A2.dwg
116 KB

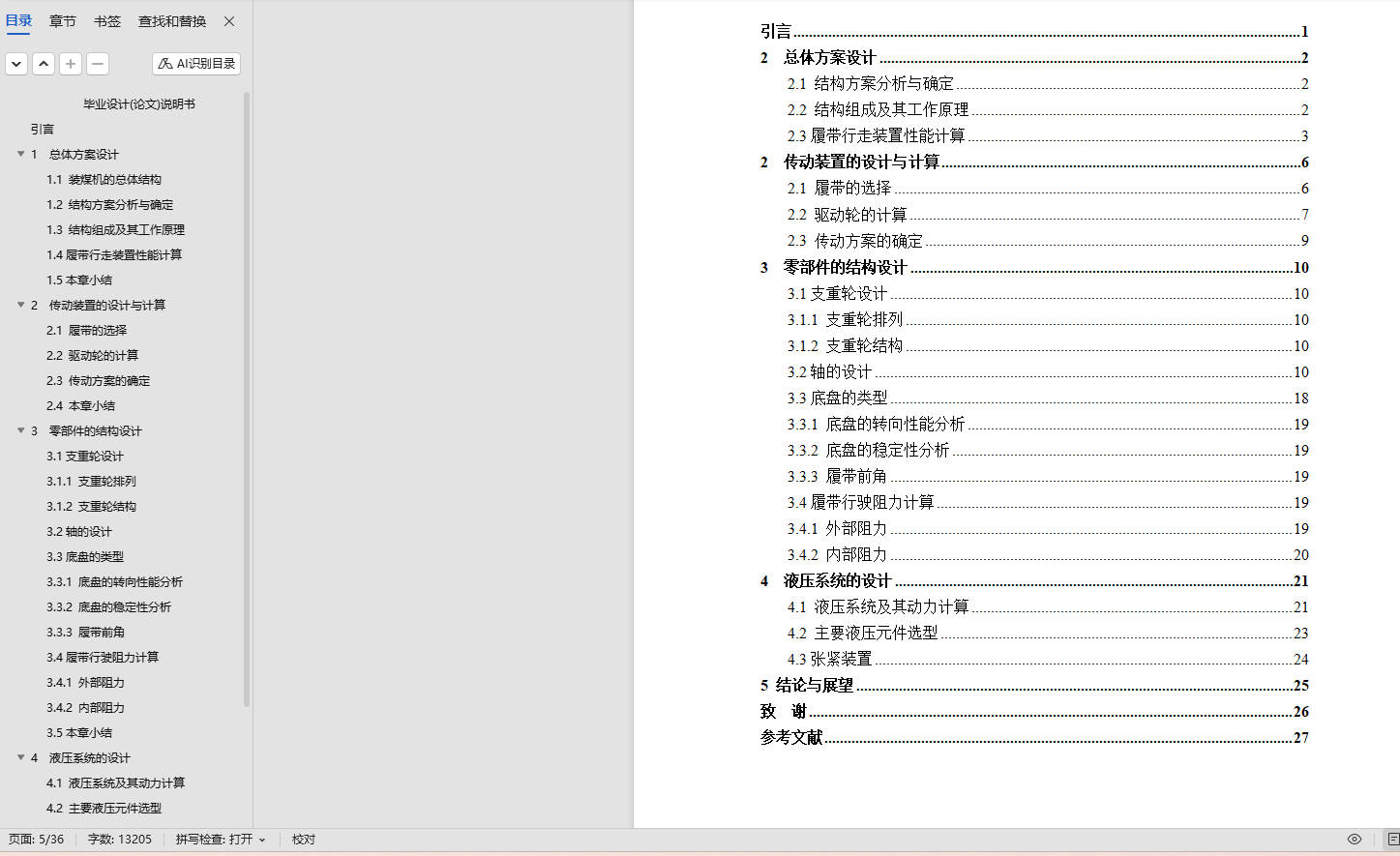

42. 目录.jpg
157 KB
43. 行走支架.SLDPRT
152 KB

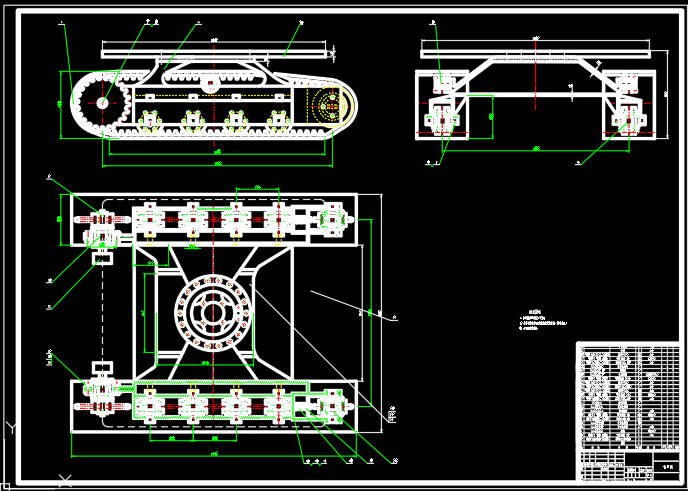

44. 装配图.jpg
83.7 KB

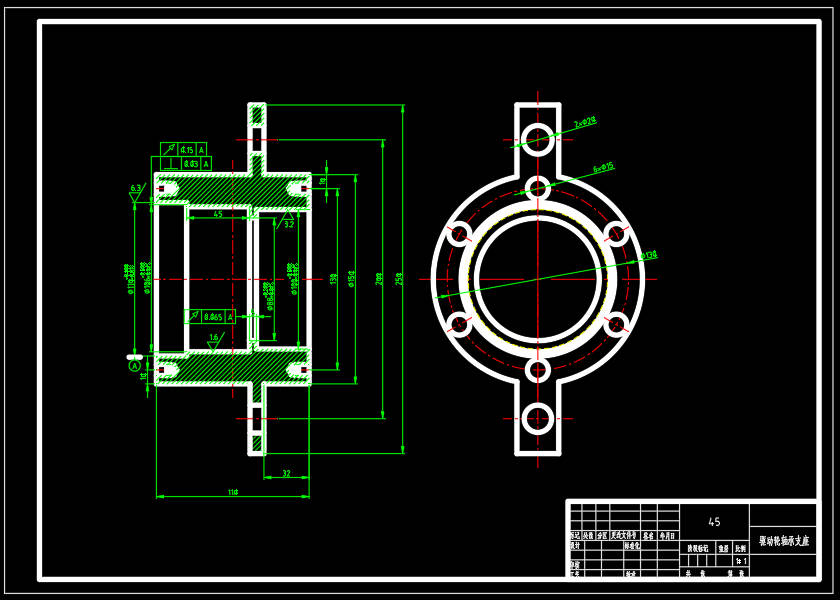

45. 轴承座.jpg
81.5 KB
46. 轴承盖.jpg
51.8 KB

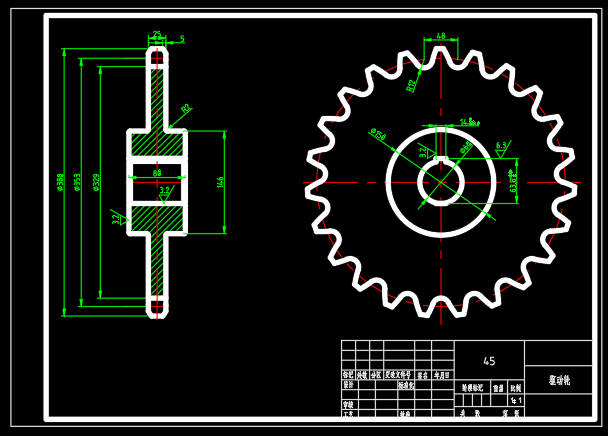

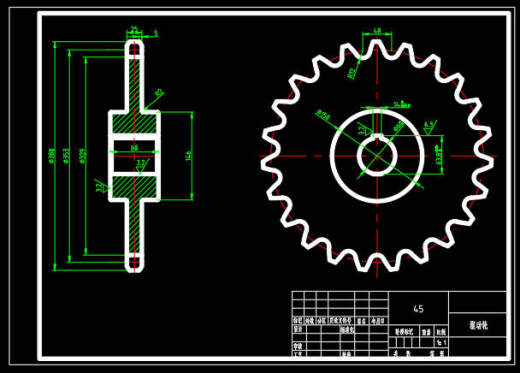

47. 链轮.jpg
51.4 KB
48. 键18x11x50.SLDPRT
71 KB

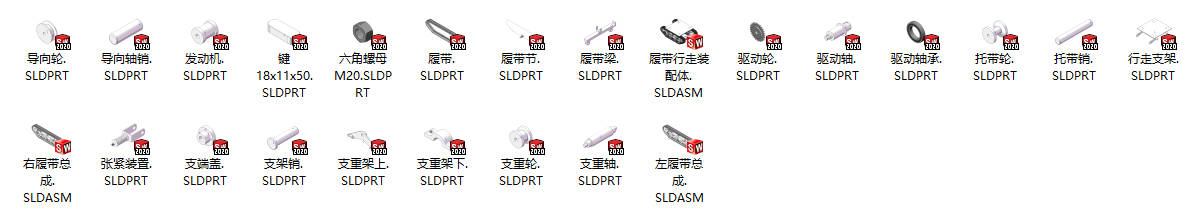

49. 零件.jpg
46.1 KB

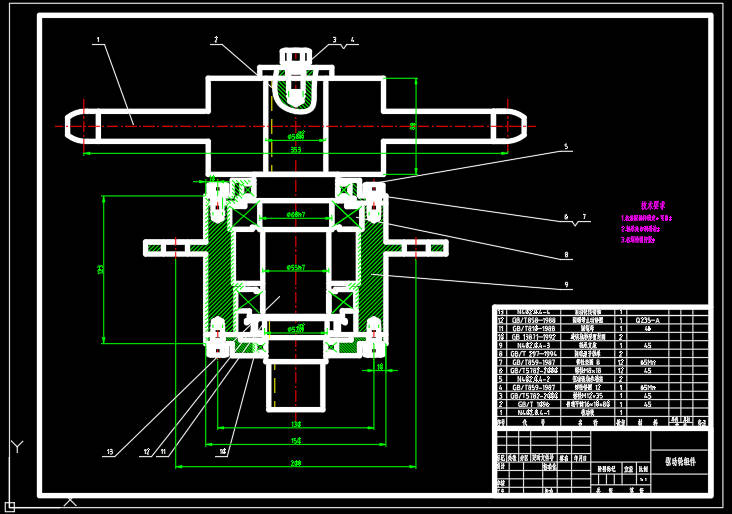

50. 驱动力组件.jpg
82.3 KB
51. 驱动轮.SLDPRT
241 KB
52. 驱动轮A3.dwg
59.5 KB
53. 驱动轮传动轴A3.dwg
58.1 KB
54. 驱动轮组件A2.dwg
398 KB
55. 驱动轮轴承座A2.dwg
63.3 KB
56. 驱动轴.SLDPRT
118 KB
57. 驱动轴承.SLDPRT
336 KB
