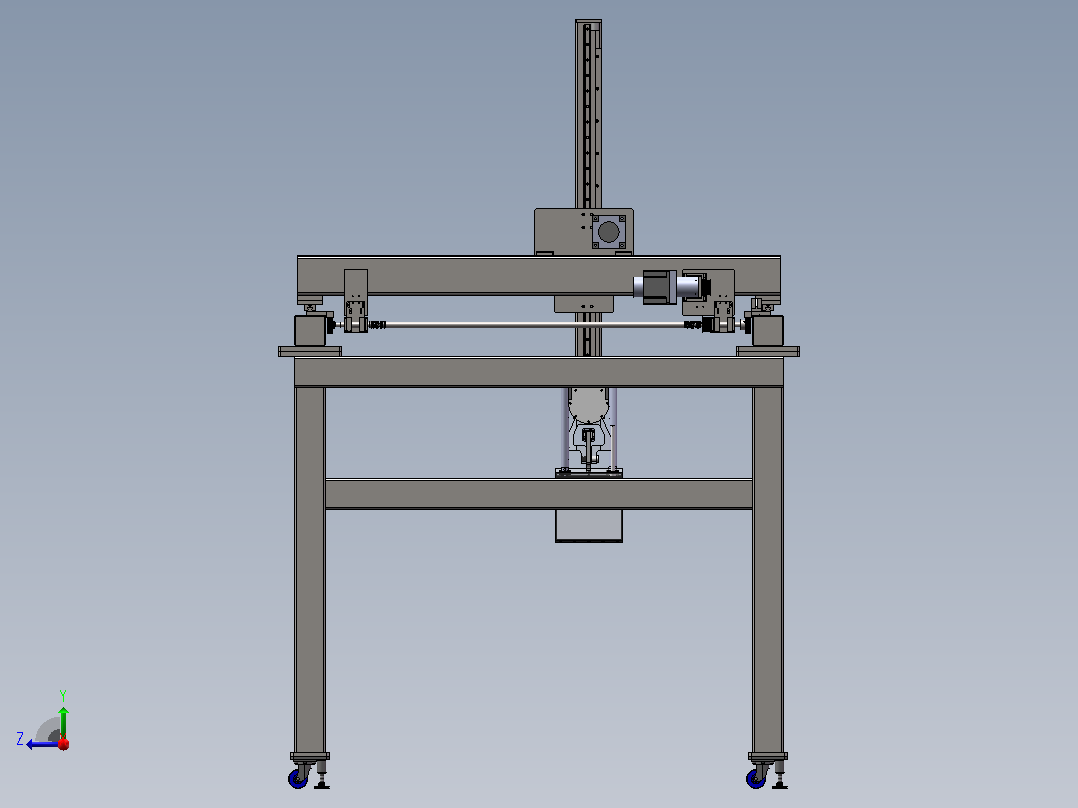

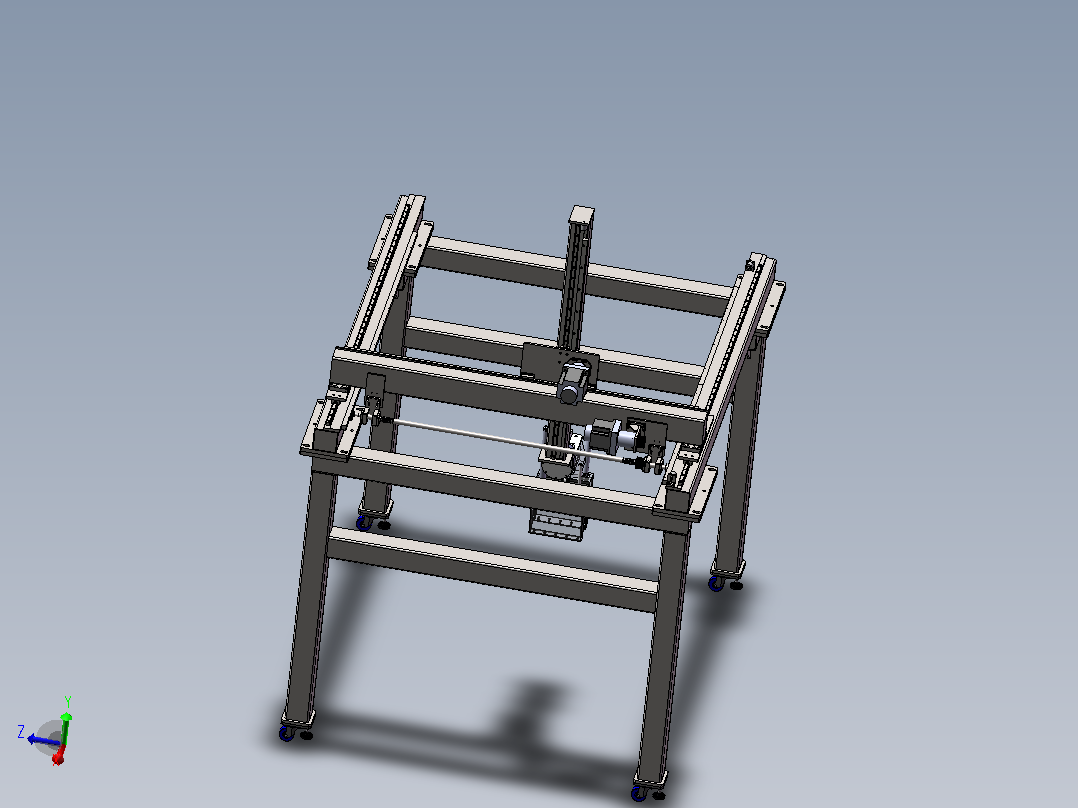

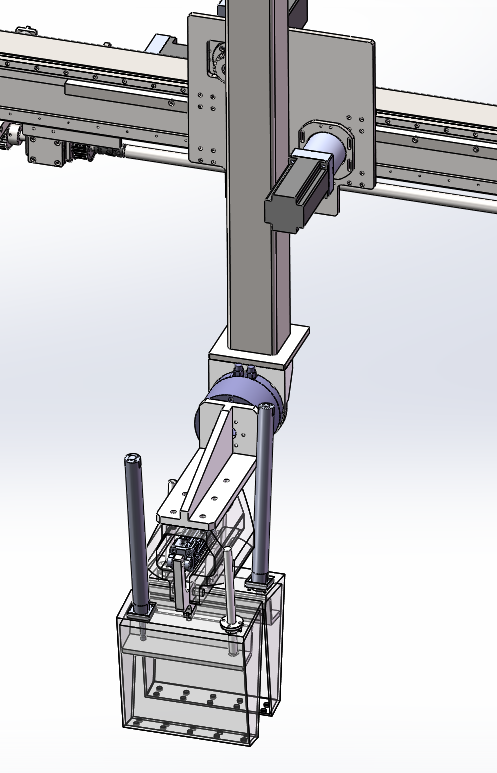

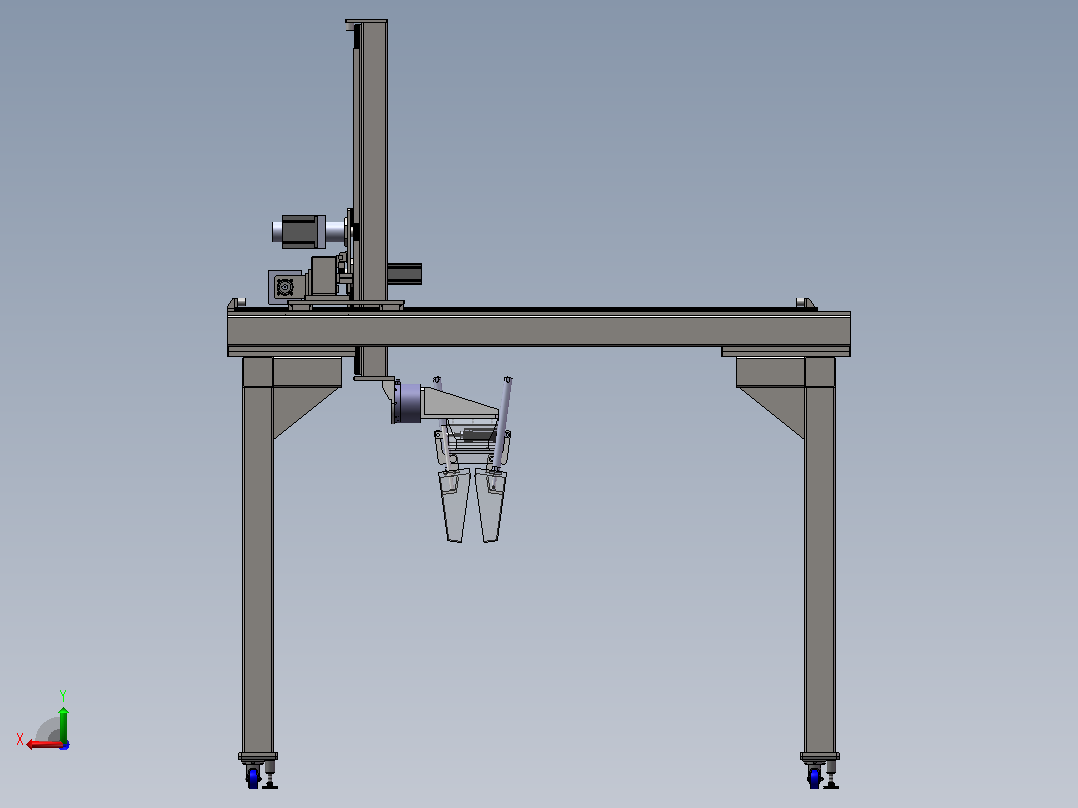

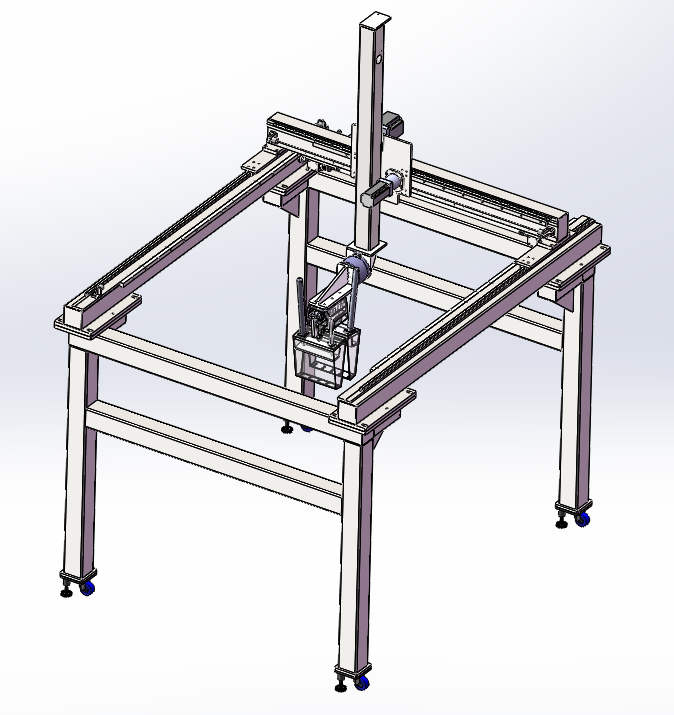

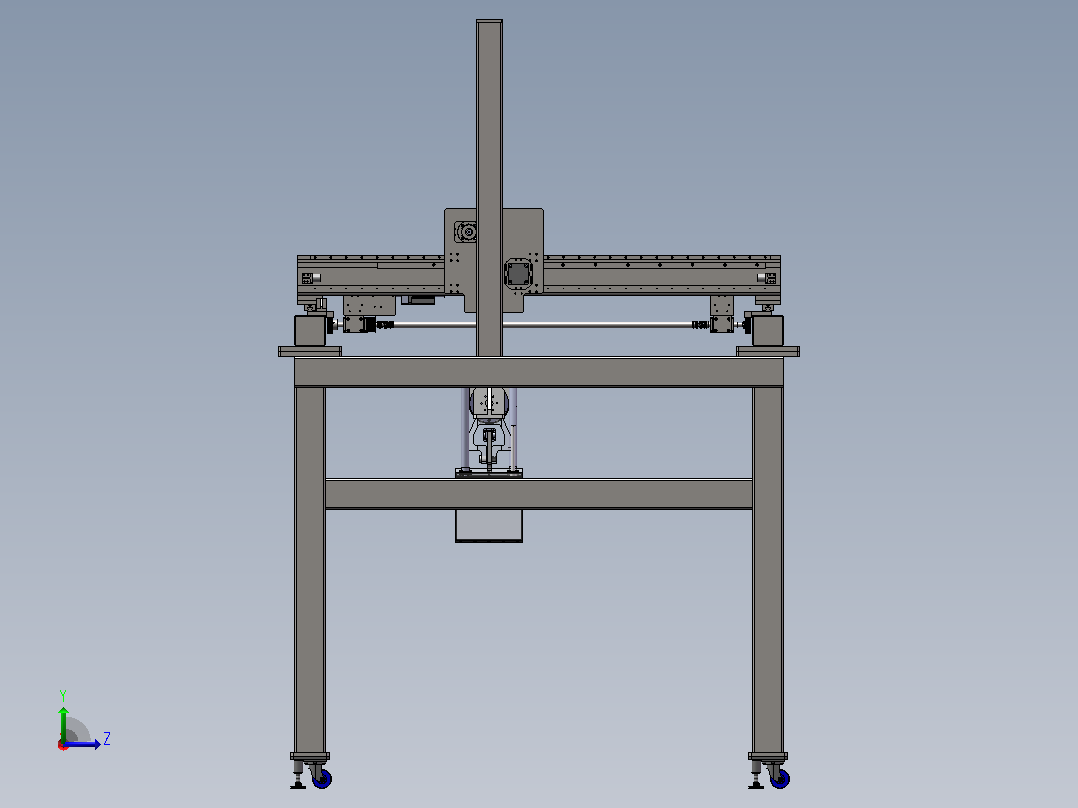

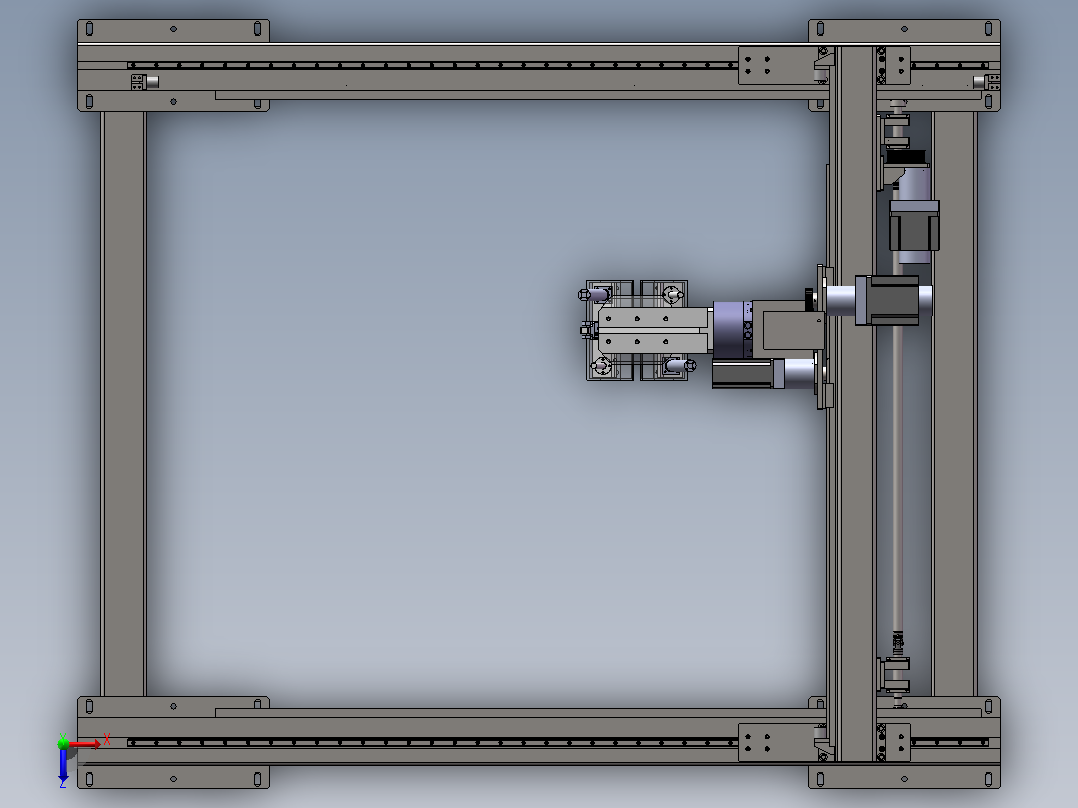

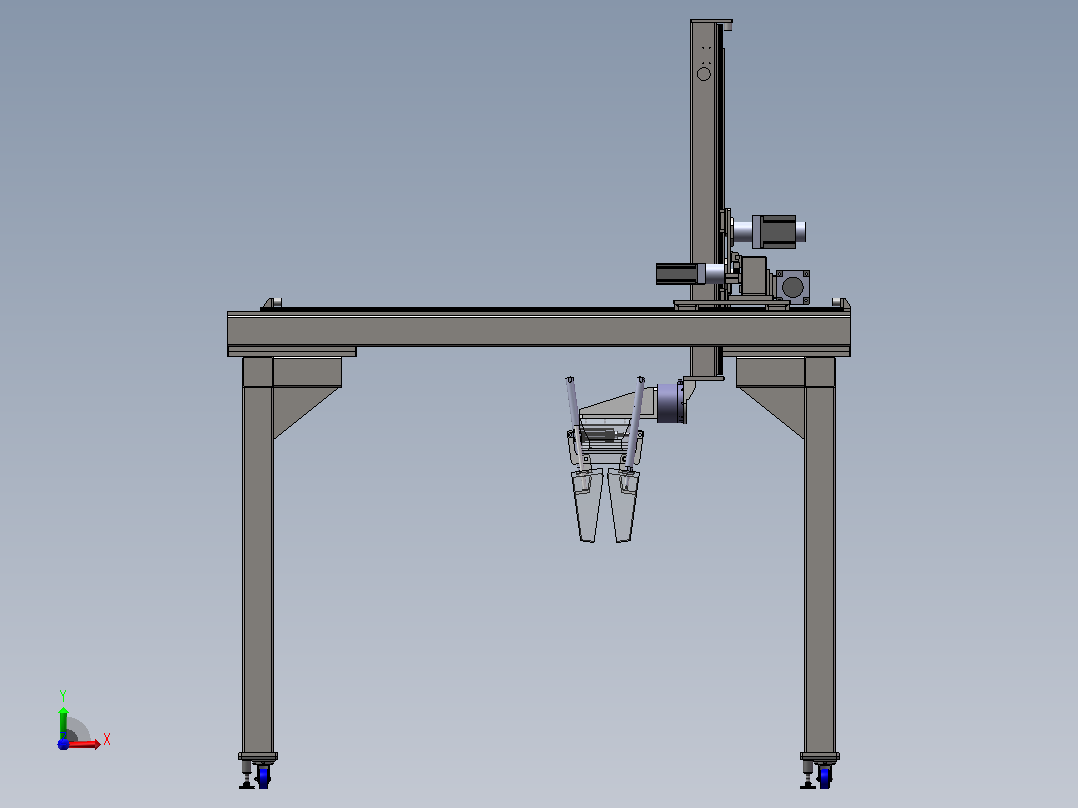

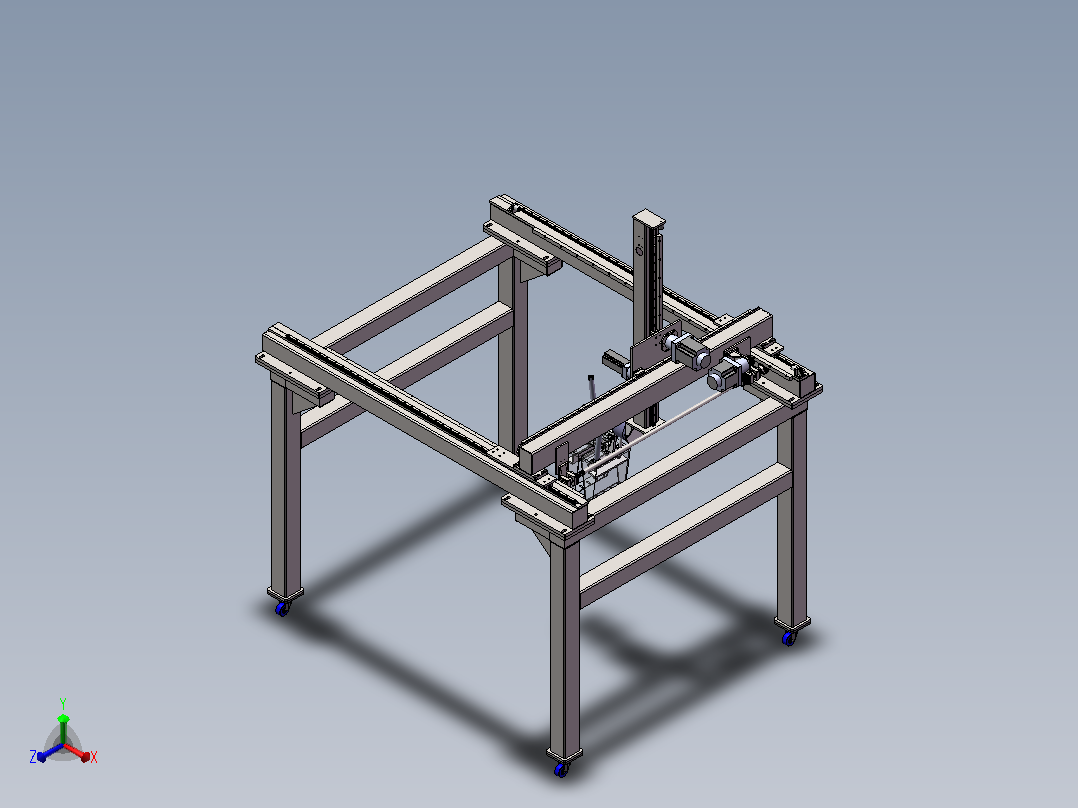

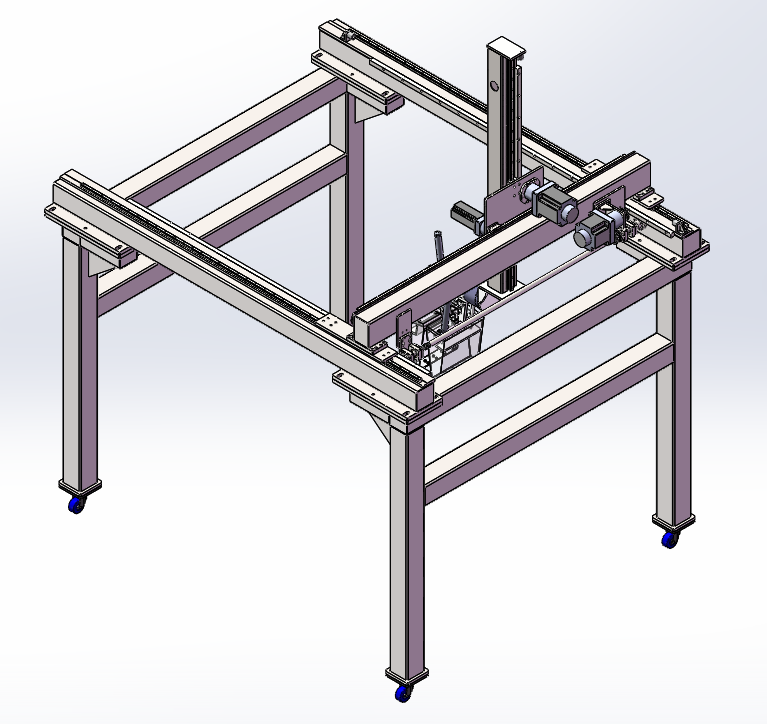

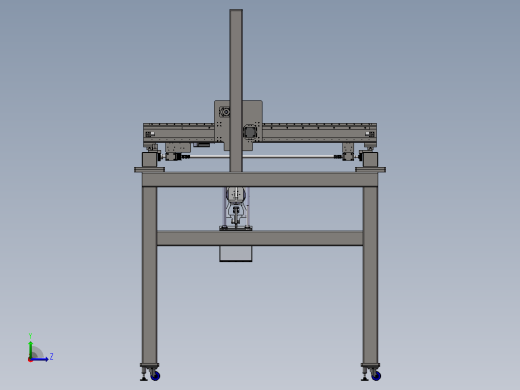

抹灰机械手三维SW+二维CADSolidWorks,AutoCAD 三维模型
三维机械图纸名称为：抹灰机械手三维SW+二维CAD，属于机械设备，智能装置分类，软件为SolidWorks,AutoCAD, 三维模型格式为sldasm,dwg,sldprt，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10611418
模型大小：31.59M
软件版本： SolidWorks,AutoCAD
模型格式：sldasm,dwg,sldprt
是否可编辑：可修改，包括参数
上传时间：2026-10-06
图纸介绍：
下载模型

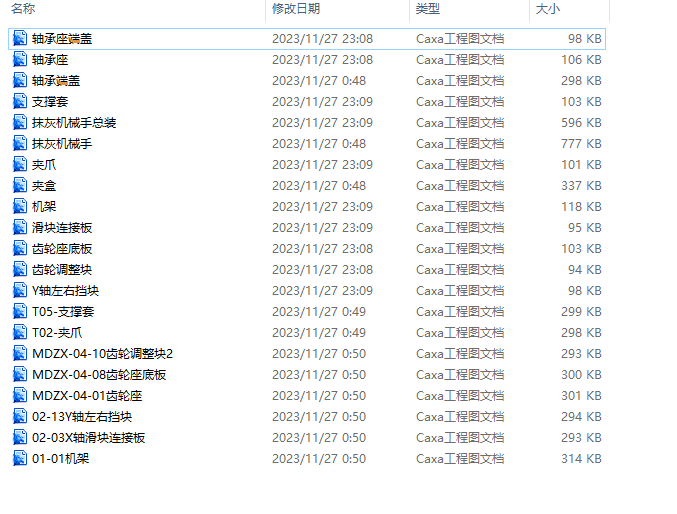

文件列表
1. 00-手爪.SLDASM
587 KB
2. 01-01机架.DWG
314 KB
3. 01-01机架.SLDDRW
106 KB
4. 01-01机架.SLDPRT
333 KB
5. 01-02X横梁1.SLDPRT
391 KB
6. 01-03X横梁2.SLDPRT
409 KB
7. 01-15X轴左右挡块.SLDPRT
92.5 KB
8. 02-01Y轴横梁.SLDPRT
561 KB
9. 02-02Z轴大板.SLDPRT
332 KB
10. 02-03X轴滑块连接板.DWG
293 KB
11. 02-03X轴滑块连接板.SLDDRW
62.5 KB
12. 02-03X轴滑块连接板.SLDPRT
106 KB
13. 02-04Z轴.SLDPRT
290 KB
14. 02-05Z轴上缓冲块.SLDPRT
76.3 KB
15. 02-06齿轮M2Z30.SLDPRT
317 KB
16. 02-07Z轴减速机座.SLDPRT
129 KB
17. 02-08Y轴齿轮M2Z20.SLDPRT
225 KB
18. 02-10减速机顶块.SLDPRT
83.8 KB
19. 02-11减速机调整块.SLDPRT
65.1 KB
20. 02-13Y轴左右挡块.DWG
293 KB
21. 02-13Y轴左右挡块.SLDDRW
71.8 KB
22. 02-13Y轴左右挡块.SLDPRT
91.8 KB
23. 02-19齿轮压片.SLDPRT
82.2 KB
24. 1-1.SLDPRT
6.26 MB
25. 1-2.SLDPRT
70.2 KB
26. 1-3.SLDPRT
135 KB
27. 1.jpg
143 KB
28. 14hub1.sldprt
321 KB
29. 2-1.SLDPRT
140 KB
30. 2-2.SLDPRT
91.1 KB
31. 2-3.SLDPRT
202 KB
32. 2.jpg
142 KB
33. 3.jpg
119 KB
34. 4.jpg
56.4 KB
35. A电机座.SLDPRT
109 KB
36. B_UNCA14.sldprt
70.5 KB
37. CAL75.sldasm
169 KB
38. CAL75adjuster.sldprt
53 KB
39. CAL75bearing.sldprt
70.2 KB
40. CAL75body.sldprt
116 KB
41. CAL75plate.sldprt
84.7 KB
42. CAL75stopper.sldprt
57.6 KB
43. CAL75swivel.sldprt
132 KB
44. CAL75wheel.sldprt
108 KB
45. CDG1FN25-200SZ_0_0_0_.SLDASM
139 KB
46. CP96KD32-50_0_0_.SLDASM
228 KB
47. EE-SX671.SLDPRT
98.1 KB
48. GB／T276-94深沟球轴承6204-2Z.SLDPRT
524 KB
49. HGH15CA滑块.SLDPRT
78.9 KB
50. HGH15CA滑轨.SLDPRT
115 KB
51. HGH20H_2.sldprt
237 KB
52. HTPM22S8M250-A-N14-MTC.sldprt
415 KB
53. L_UNCA14.sldprt
183 KB
54. MDZX-04-01齿轮座.DWG
301 KB
55. MDZX-04-01齿轮座.SLDDRW
104 KB
56. MDZX-04-01齿轮座.SLDPRT
145 KB
57. MDZX-04-02齿轮轴1.SLDPRT
162 KB
58. MDZX-04-03齿轮轴2.SLDPRT
136 KB
59. MDZX-04-04齿轮同步轴.SLDPRT
92.6 KB
60. MDZX-04-05X轴从动齿轮M2Z30.SLDPRT
317 KB
61. MDZX-04-06齿轮座轴承端盖.SLDDRW
97.3 KB
62. MDZX-04-06齿轮座轴承端盖.SLDPRT
107 KB
63. MDZX-04-08齿轮座底板.DWG
300 KB
64. MDZX-04-08齿轮座底板.SLDDRW
101 KB
65. MDZX-04-08齿轮座底板.SLDPRT
126 KB
66. MDZX-04-09齿轮调整块.SLDPRT
100 KB
67. MDZX-04-10齿轮调整块2.DWG
292 KB
68. MDZX-04-10齿轮调整块2.SLDDRW
76.2 KB
69. MDZX-04-10齿轮调整块2.SLDPRT
93.8 KB
70. MDZX-04-11X轴伺服安装座.SLDPRT
149 KB
71. MDZX-04-12同步带轮.SLDPRT
395 KB
72. MDZX-04-13带轮内撑套.SLDPRT
111 KB
73. MLM14.sldasm
214 KB
74. MLM14body.sldprt
152 KB
75. PL80-Z轴.SLDPRT
139 KB
76. PL80.SLDPRT
149 KB
77. SGMAV-08A3A21.SLDPRT
158 KB
78. SGMGV-09ADA61.SLDPRT
161 KB
79. SGMGV-09ADA6C.SLDPRT
161 KB
80. T01-夹具安装块.SLDPRT
194 KB
81. T02-夹爪.DWG
298 KB
82. T02-夹爪.SLDDRW
77.8 KB
83. T02-夹爪.SLDPRT
102 KB
84. T02-气缸铰链件.SLDPRT
89.7 KB
85. T04-夹盒.SLDPRT
185 KB
86. T05-支撑套.DWG
298 KB
87. T05-支撑套.SLDDRW
92.4 KB
88. T05-支撑套.SLDPRT
87.6 KB
89. T06-支撑柱.SLDPRT
51.2 KB
90. T07-推板.SLDPRT
81 KB
91. T08-连接板.SLDPRT
105 KB
92. T09-锁紧销.SLDPRT
294 KB
93. TMS12.SLDPRT
289 KB
94. UNCA14.sldasm
107 KB
95. X导轨.sldasm
29 KB
96. X轴导轨.SLDPRT
258 KB
97. X轴齿条.SLDPRT
100 KB
98. X齿轮组装.SLDASM
1.18 MB
99. Y导轨.sldasm
30.7 KB
100. Y轴左右挡块.dwg
97.5 KB
101. Y轴运动组.SLDASM
851 KB
102. Y轴齿条.SLDPRT
90.6 KB
103. Z导轨.sldasm
29.5 KB
104. Z轴导轨.SLDPRT
232 KB
105. Z轴装配.SLDASM
179 KB
106. Z轴齿条.SLDPRT
72.1 KB
107. 三轴机械手.SLDASM
2.35 MB
108. 夹爪.dwg
100 KB
109. 夹盒.DWG
337 KB
110. 夹盒.SLDDRW
228 KB
111. 抹灰机械手.DWG
777 KB
112. 抹灰机械手.SLDASM
2.63 MB
113. 抹灰机械手.SLDDRW
1.47 MB
114. 抹灰机械手总装.dwg
596 KB
115. 支撑套.dwg
103 KB
116. 机架.dwg
117 KB
117. 机架.sldasm
533 KB
118. 滑块连接板.dwg
94.2 KB
119. 轴承座.dwg
106 KB
120. 轴承座端盖.dwg
98 KB
121. 轴承端盖.DWG
297 KB
122. 齿轮座底板.dwg
103 KB
123. 齿轮调整块.dwg
93.2 KB
