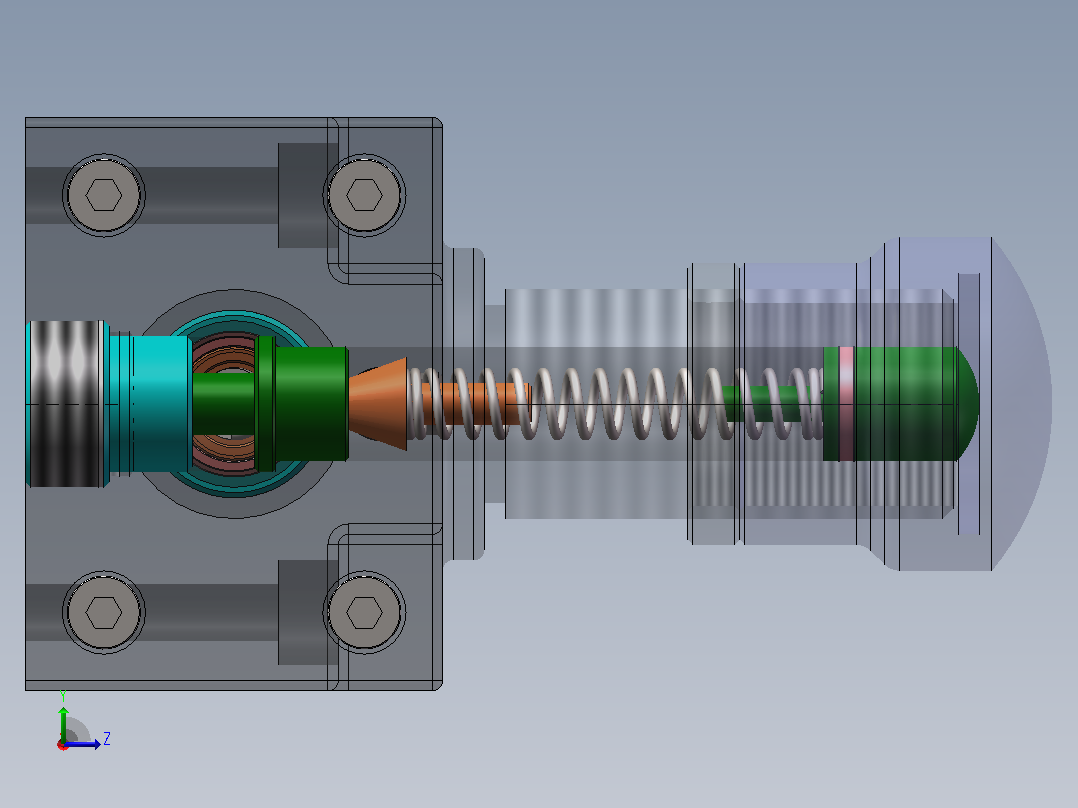

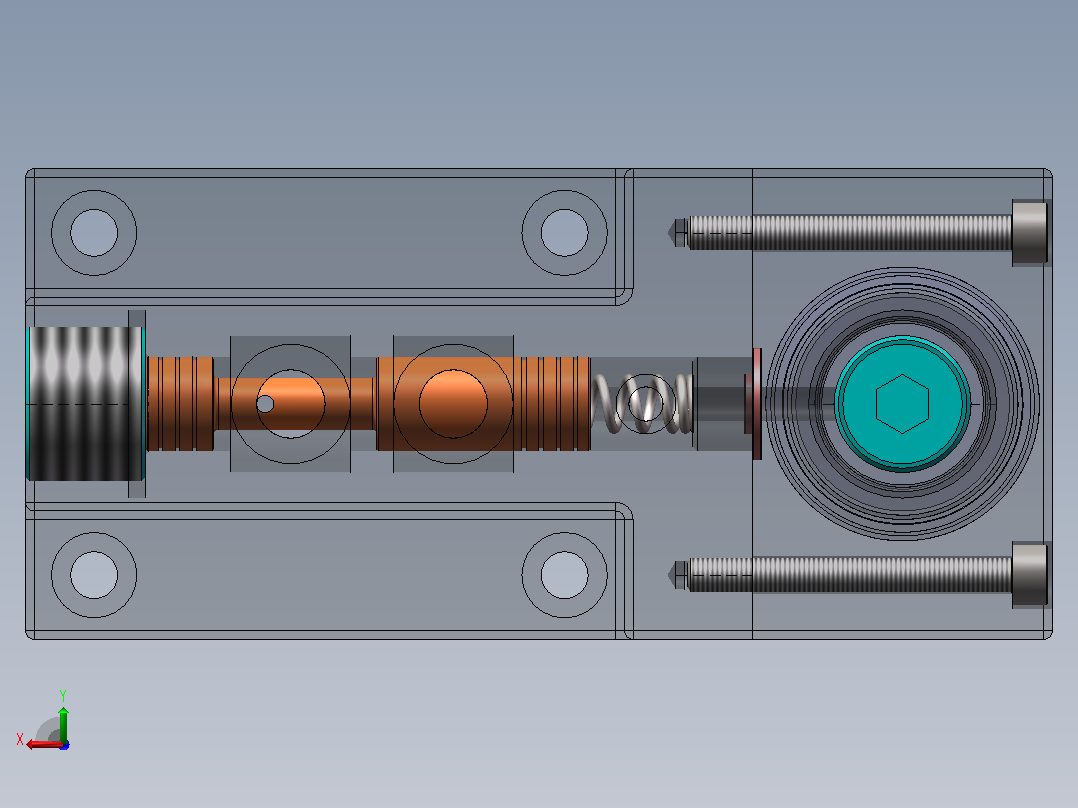

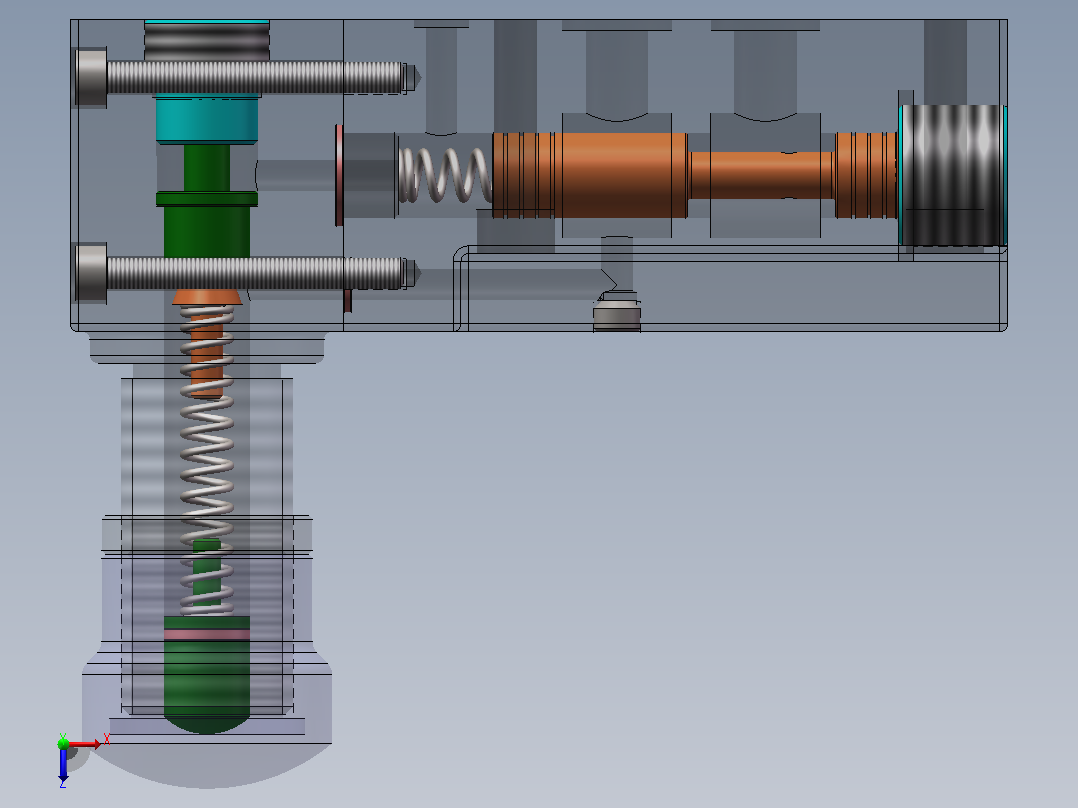

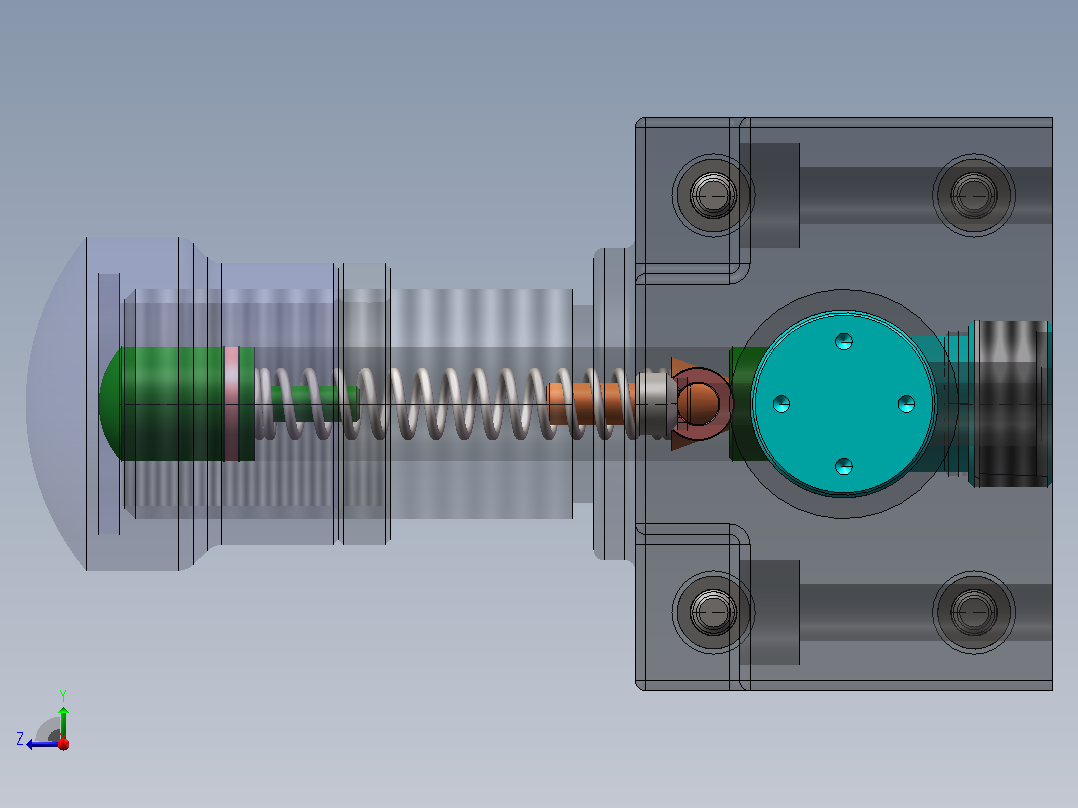

Y型先导式溢流阀（SW+CAD+说明书）AutoCAD,SolidWorks图档
CAD图档名称为：Y型先导式溢流阀（SW+CAD+说明书），属于机械设备，非标机械分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,dwg,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10605425
模型大小：12.51M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,dwg,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-10-01
图纸介绍：
下载模型
文件列表
1. GB／T70．1-2000内六角圆柱头螺钉 M4×38.SLDPRT
106 KB
2. GB／T77-2000内六角平端紧定螺钉 M6×4.SLDPRT
102 KB

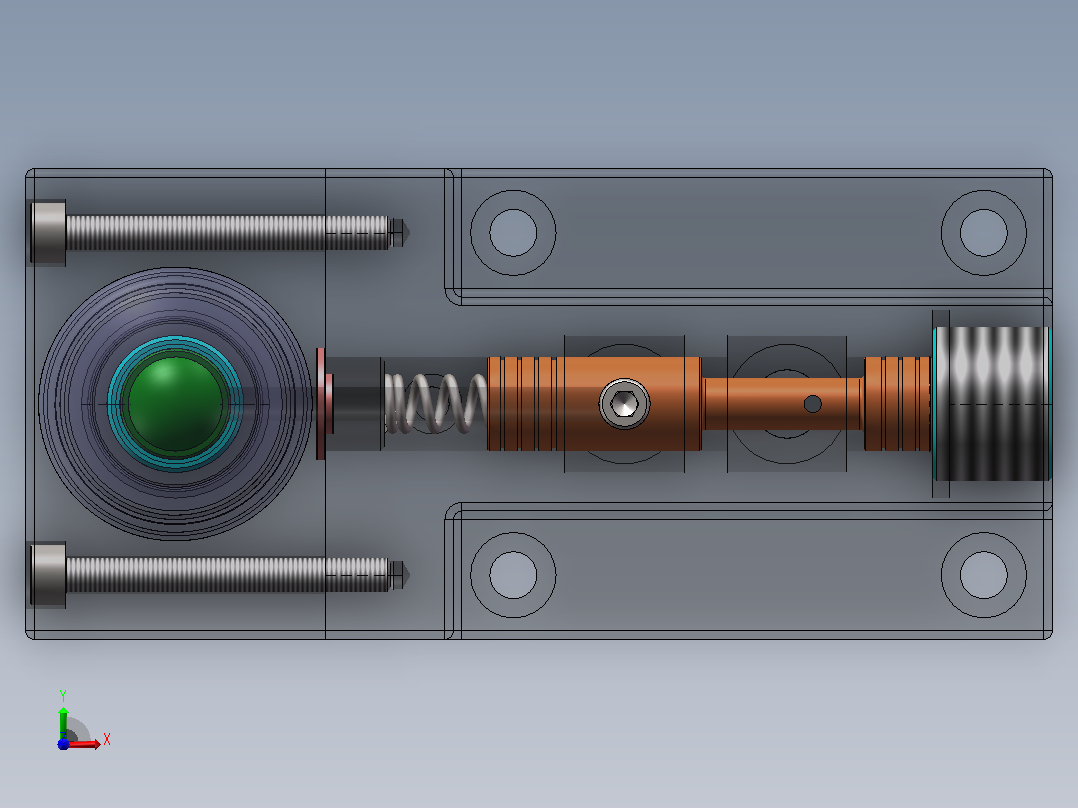

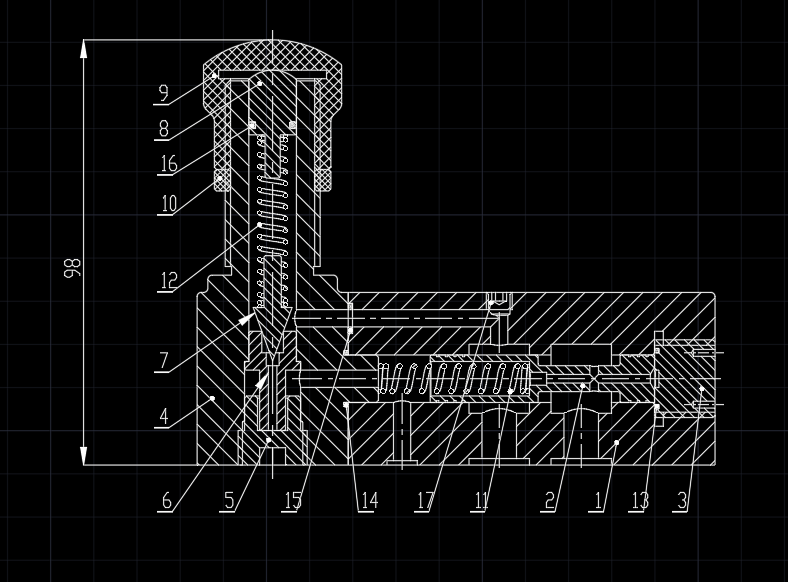

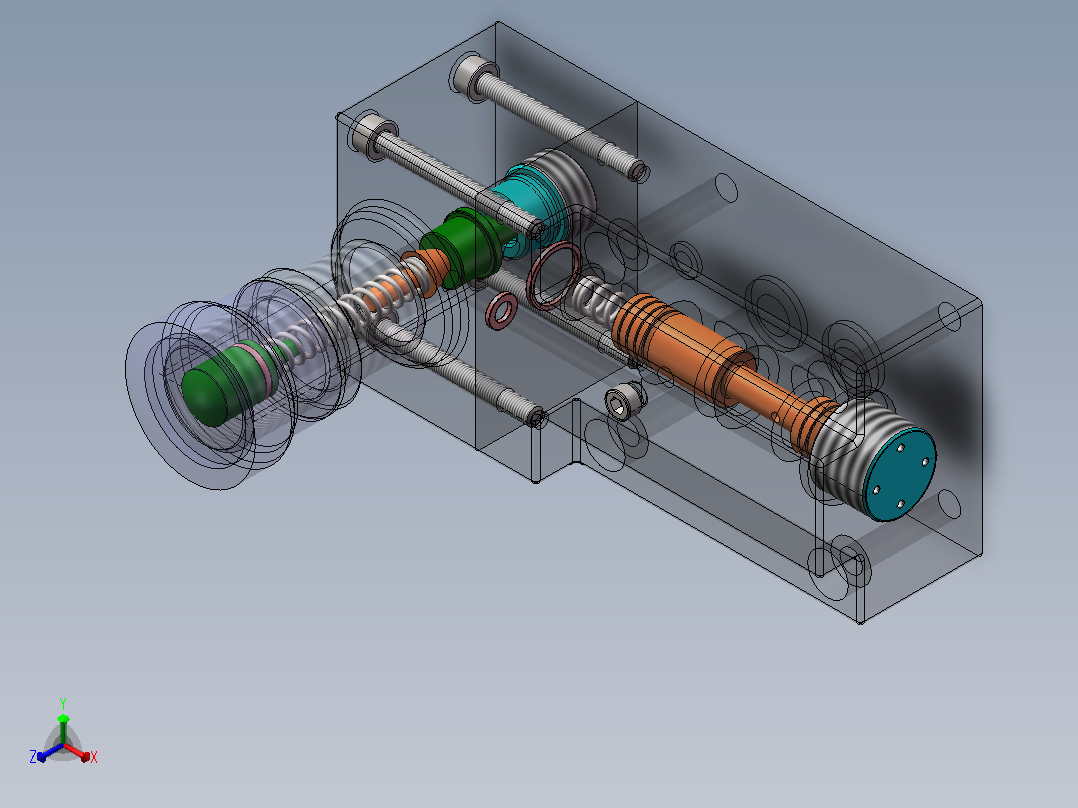

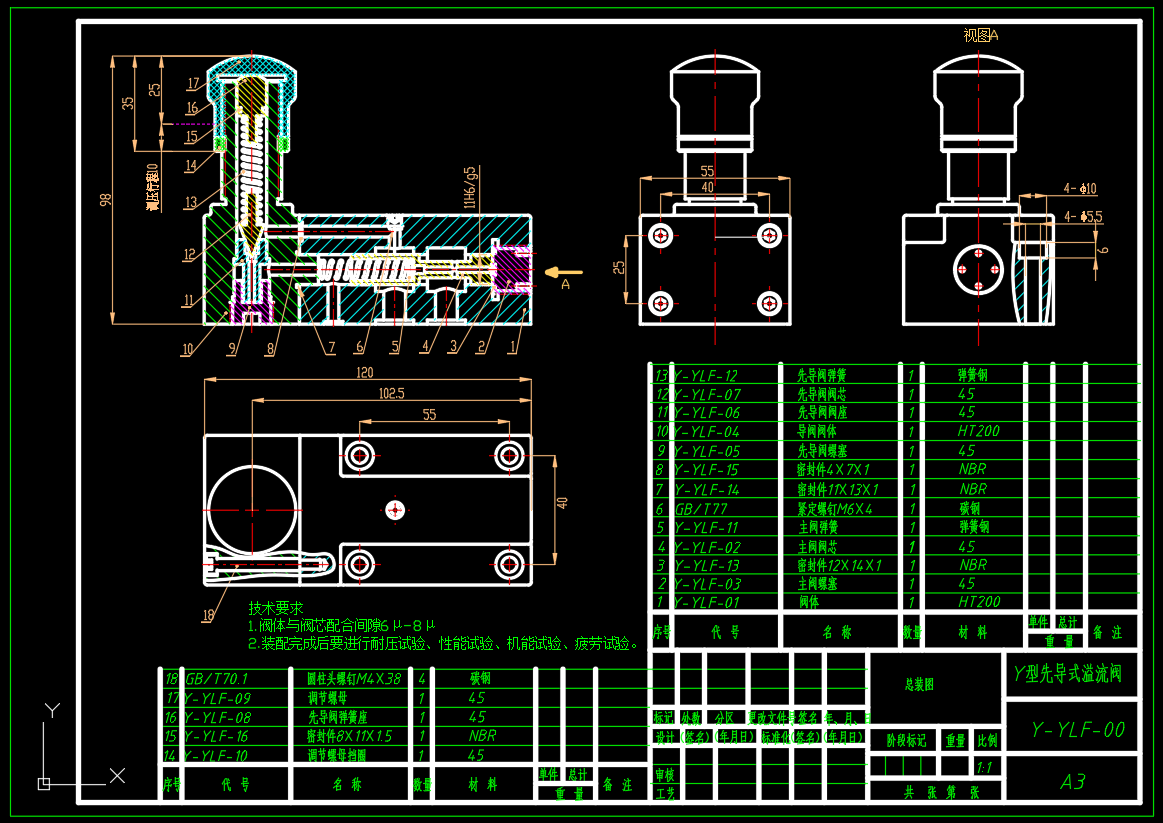

3. Y-YLF-00 Y型先导式溢流阀-A3-2004-改1.dwg
278 KB
4. Y-YLF-00 Y型先导式溢流阀-A3-2004.dwg
264 KB
5. Y-YLF-00 Y型先导式溢流阀-A3.DWG
294 KB
6. Y-YLF-00 Y型先导式溢流阀-A3.bak
293 KB
7. Y-YLF-00 Y型先导式溢流阀.DWG
152 KB
8. Y-YLF-00 Y型先导式溢流阀.SLDASM
2.61 MB
9. Y-YLF-00 Y型先导式溢流阀.SLDDRW
1.38 MB
10. Y-YLF-00 Y型先导式溢流阀1.DWG
166 KB
11. Y-YLF-01 阀体.SLDPRT
288 KB
12. Y-YLF-02 主阀阀芯-A3-2004.dwg
64.9 KB
13. Y-YLF-02 主阀阀芯-A3.DWG
56.4 KB

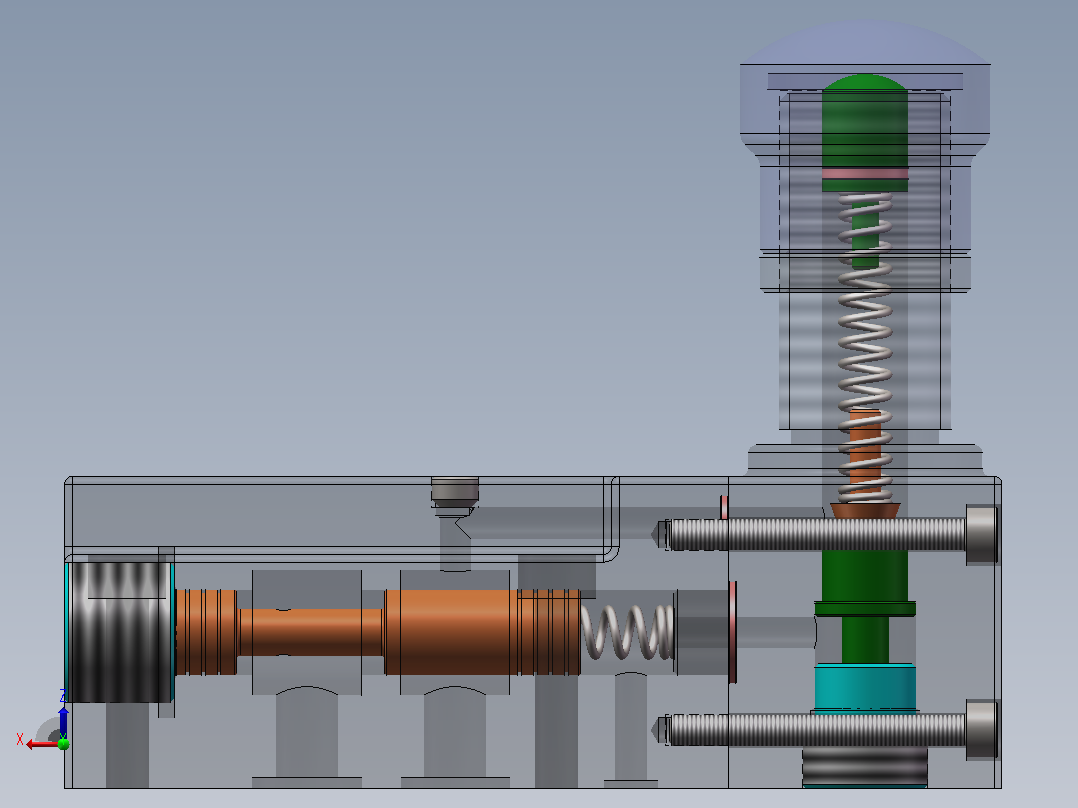

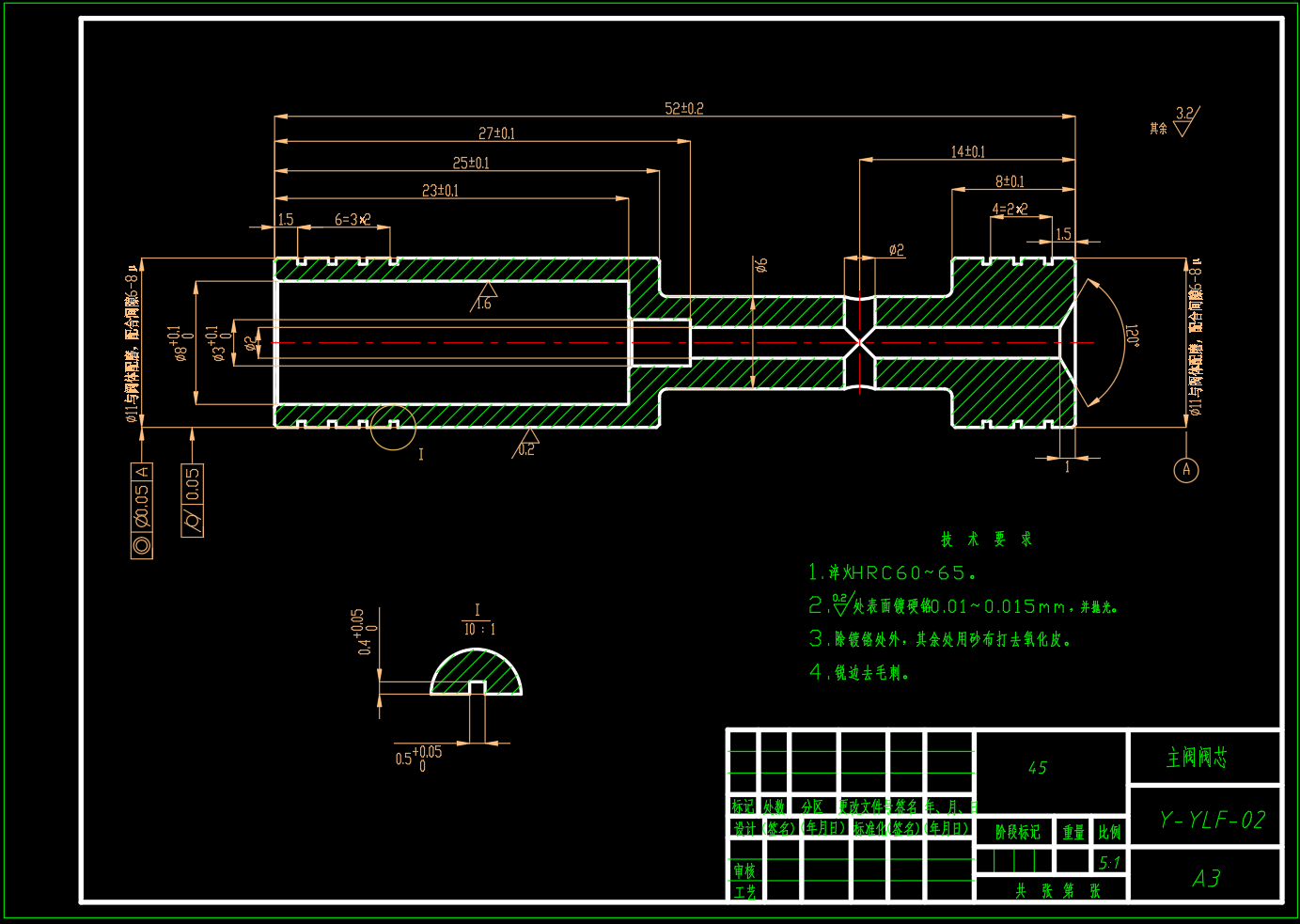

14. Y-YLF-02 主阀阀芯.SLDDRW
166 KB
15. Y-YLF-02 主阀阀芯.SLDPRT
221 KB
16. Y-YLF-03 主阀螺塞.SLDPRT
219 KB
17. Y-YLF-04 导阀阀体.SLDPRT
241 KB
18. Y-YLF-05 先导阀螺塞.SLDPRT
170 KB
19. Y-YLF-06 先导阀阀座.SLDPRT
122 KB

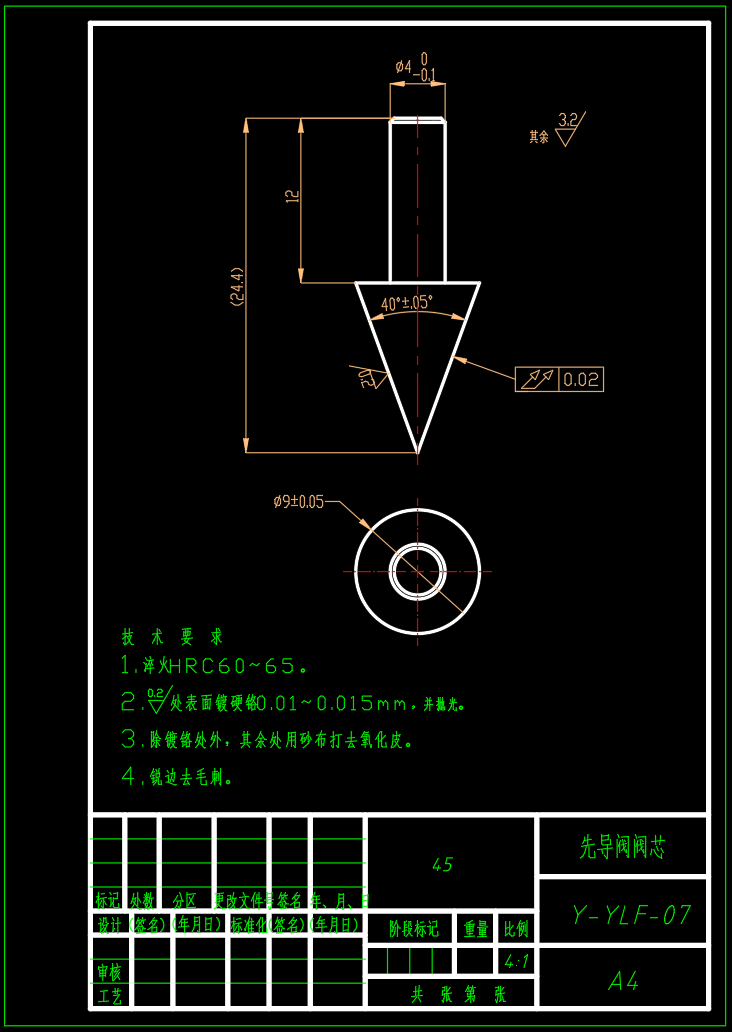

20. Y-YLF-07 先导阀阀芯-A4-2004.dwg
52.8 KB
21. Y-YLF-07 先导阀阀芯.DWG
39.9 KB
22. Y-YLF-07 先导阀阀芯.SLDDRW
108 KB
23. Y-YLF-07 先导阀阀芯.SLDPRT
83.7 KB
24. Y-YLF-07 先导阀阀芯.bak
39.9 KB
25. Y-YLF-08 先导阀弹簧座.SLDPRT
113 KB
26. Y-YLF-09 调节螺母.SLDPRT
172 KB
27. Y-YLF-10 调节螺母挡圈.SLDPRT
135 KB
28. Y-YLF-11 主阀弹簧.SLDPRT
1.05 MB
29. Y-YLF-12 先导阀弹簧.SLDPRT
1.41 MB
30. Y-YLF-13 密封件 12×14×1.SLDPRT
143 KB
31. Y-YLF-14 密封件 11×13×1.SLDPRT
142 KB
32. Y-YLF-15 密封件 4×7×1.SLDPRT
147 KB
33. Y-YLF-16 密封件 8×11×1.5.SLDPRT
145 KB
34. Y型先导式溢流阀设计说明书.docx
804 KB
35. 屏幕截图 2024-02-09 234517.png
249 KB
36. 屏幕截图 2024-02-09 234540.png
151 KB
37. 屏幕截图 2024-02-09 234556.png
81.3 KB

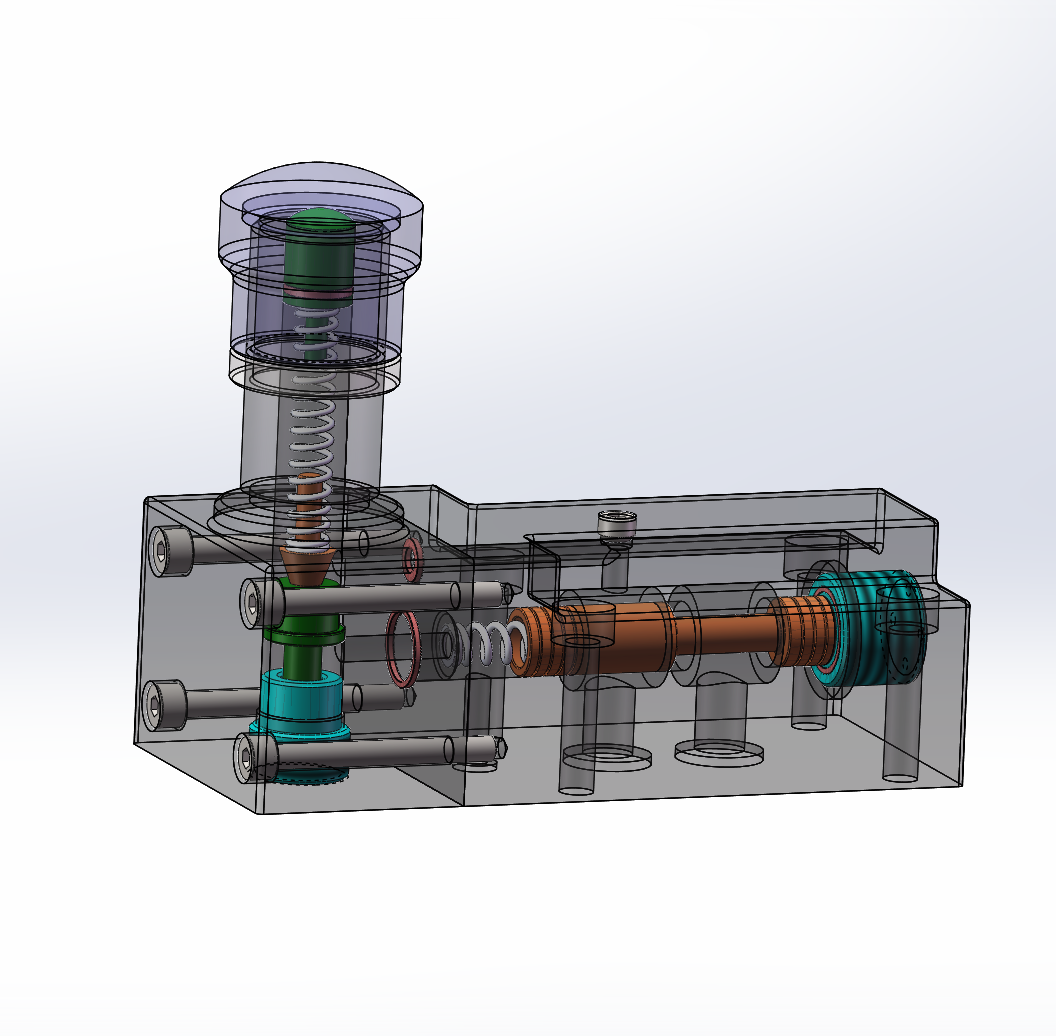

38. 屏幕截图 2024-02-09 234639.png
392 KB

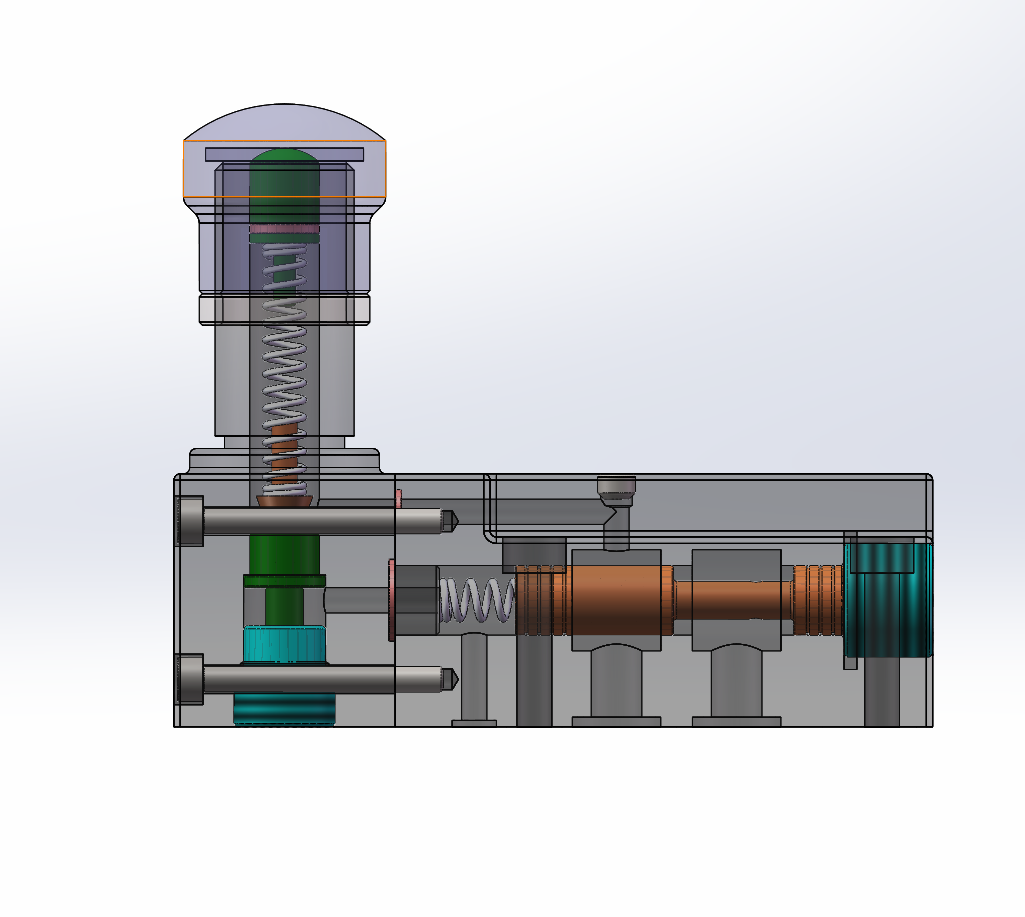

39. 屏幕截图 2024-02-09 234650.png
187 KB
40. 微信截图_20220820003502.png
107 KB
