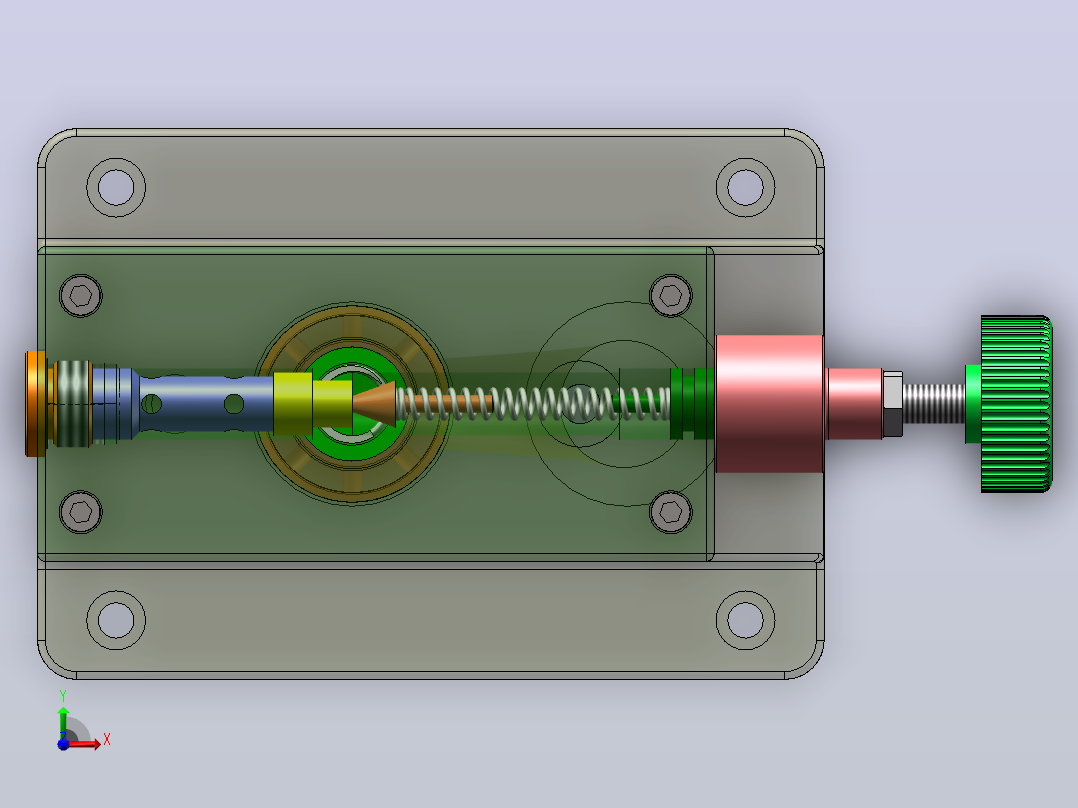

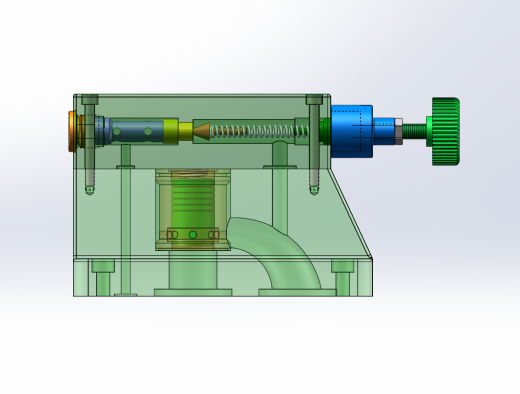

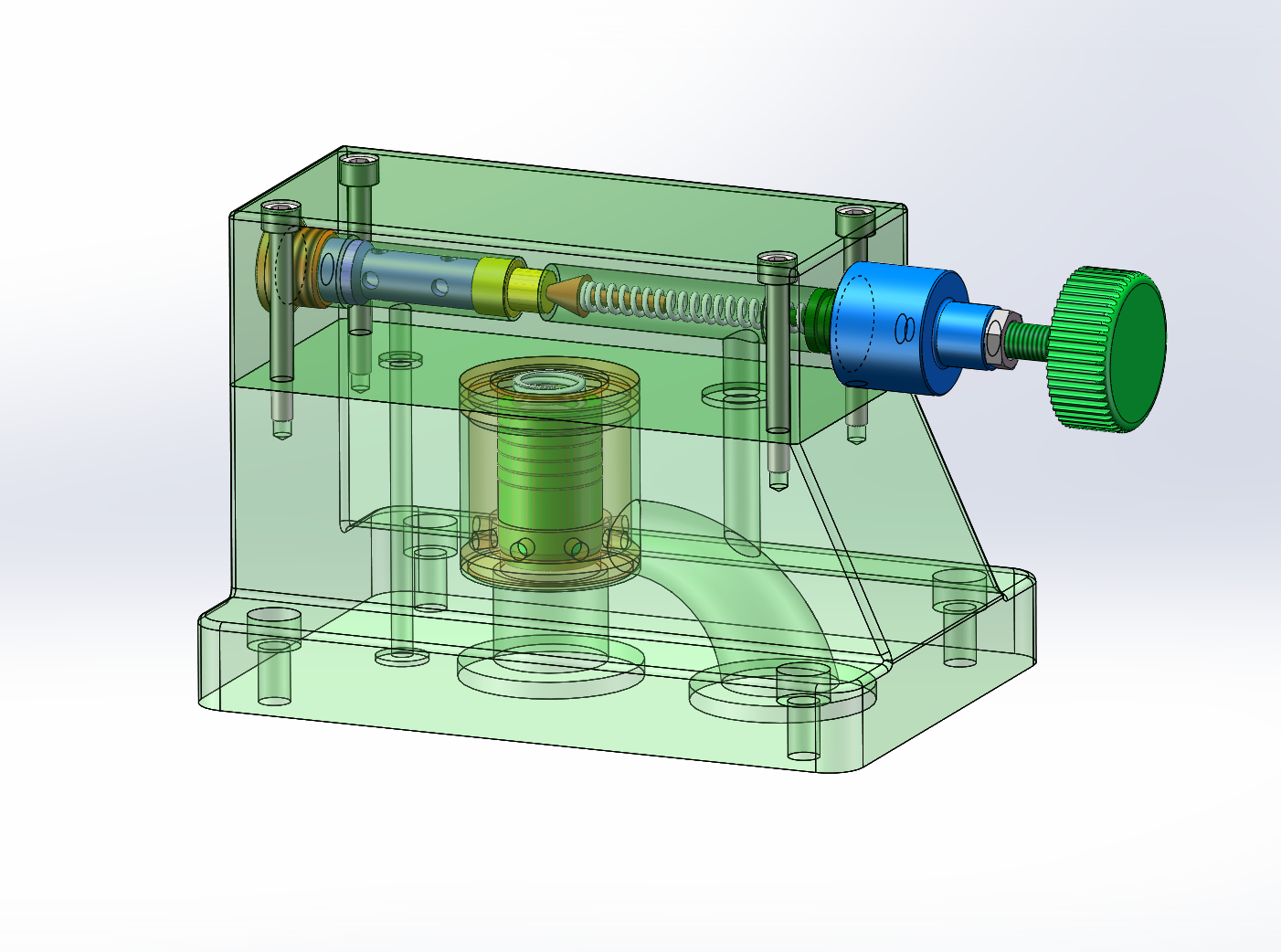

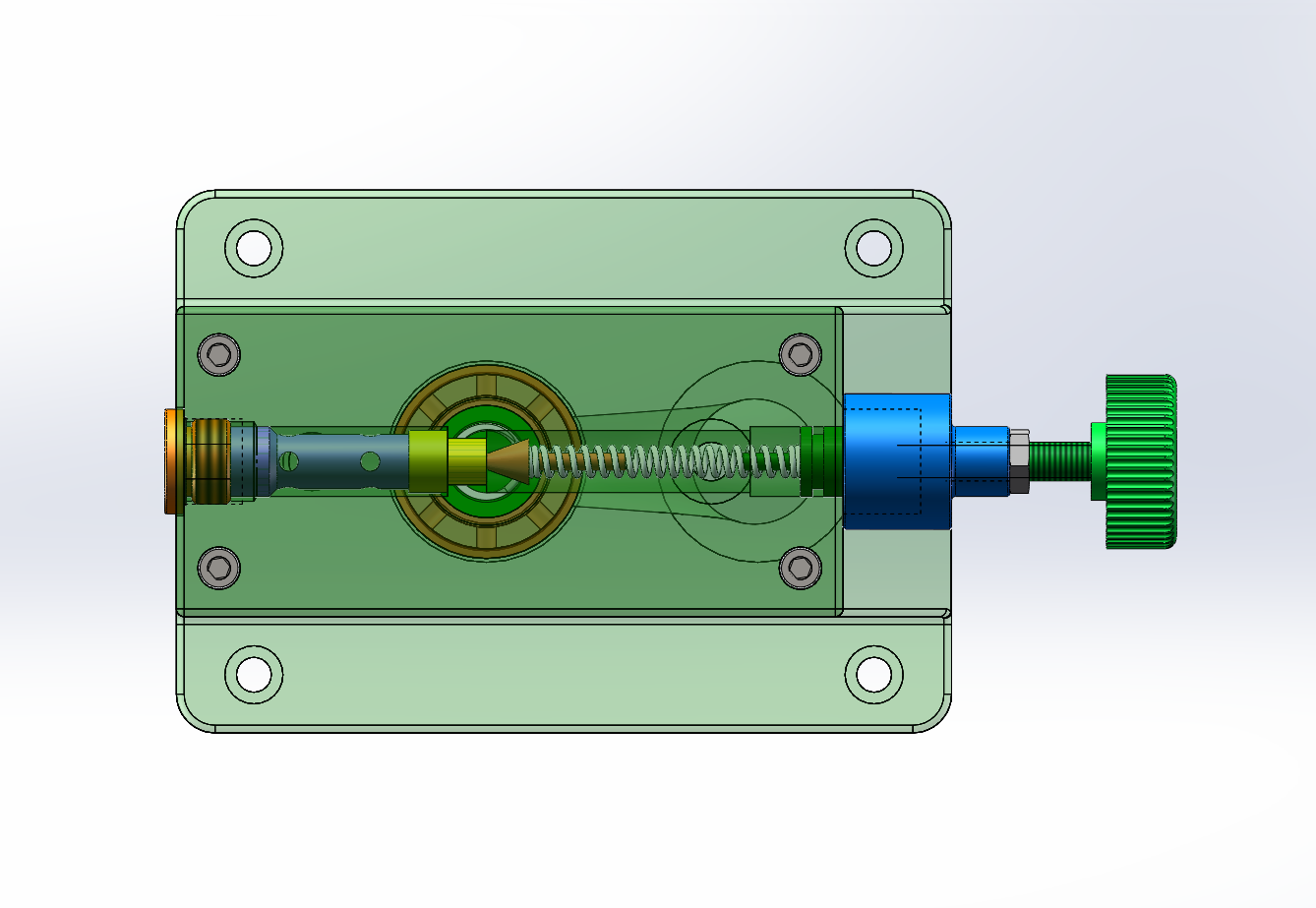

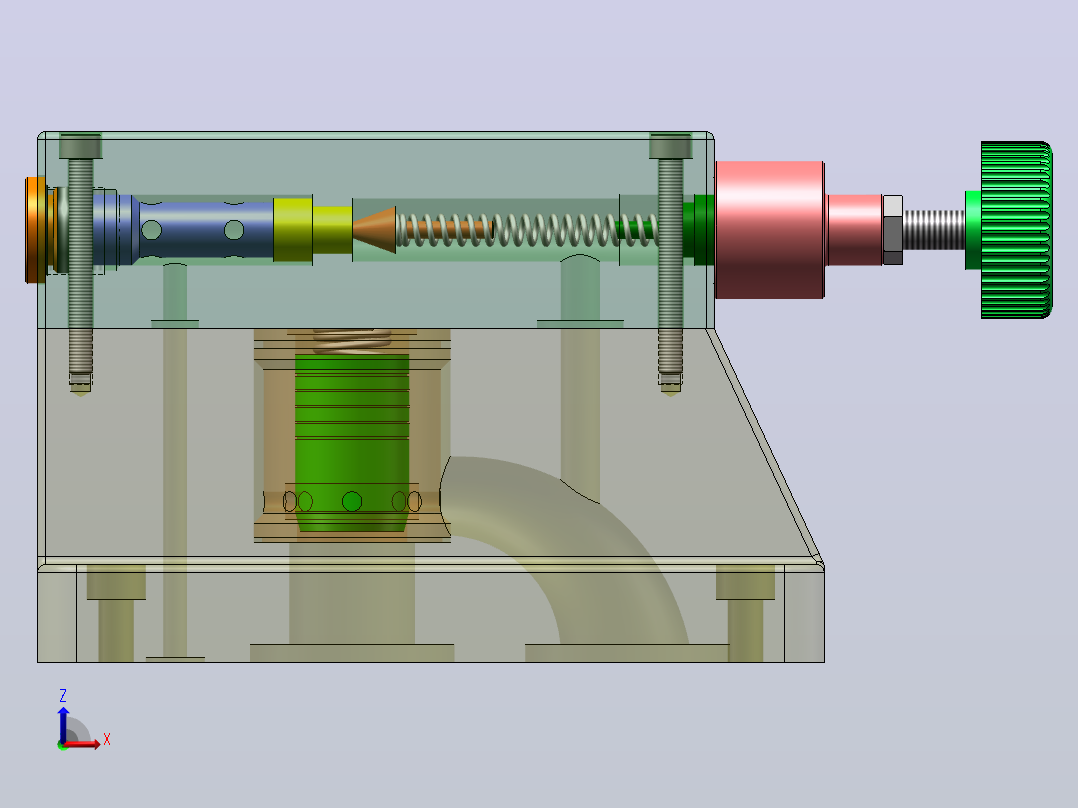

高压先导式两级同心溢流阀设计(SW+CAD+说明书)AutoCAD,SolidWorks图档

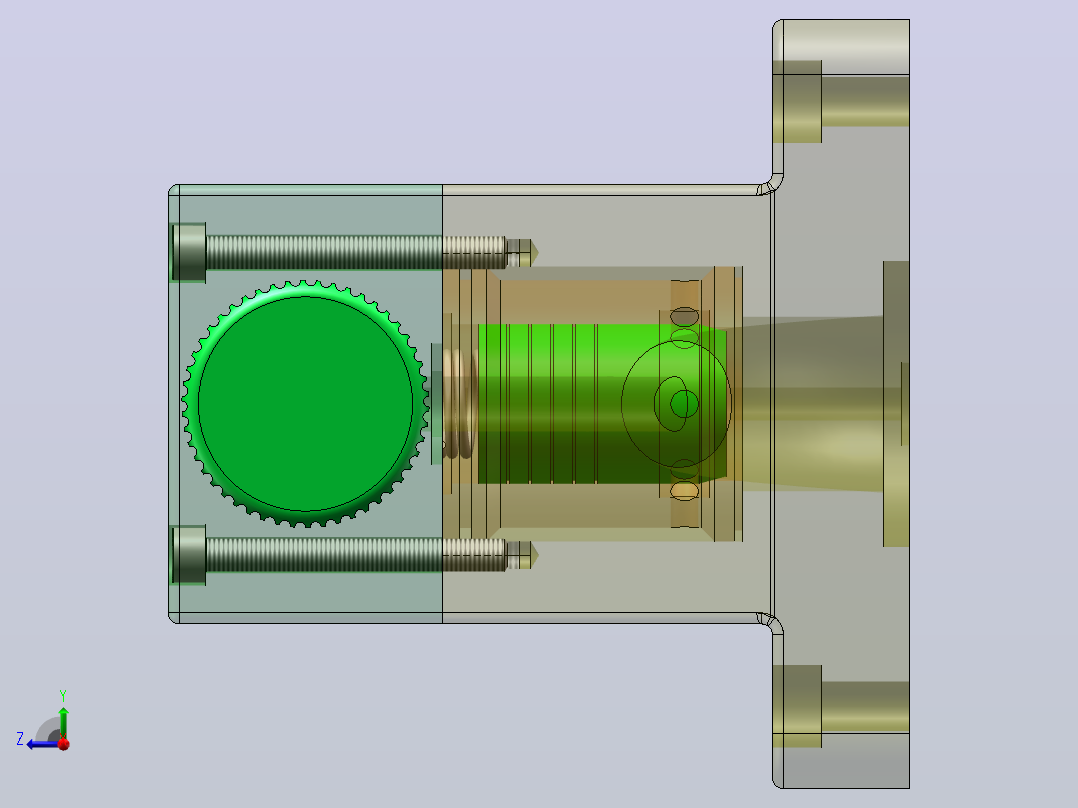

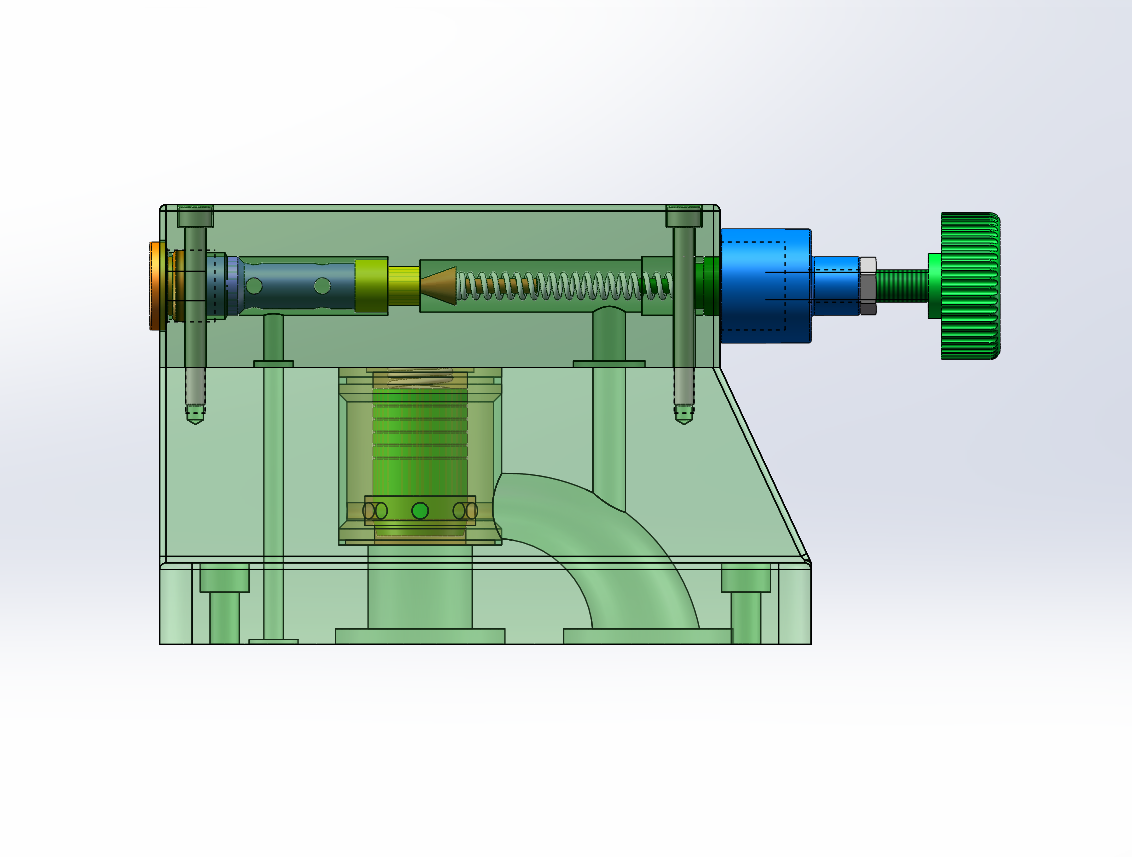

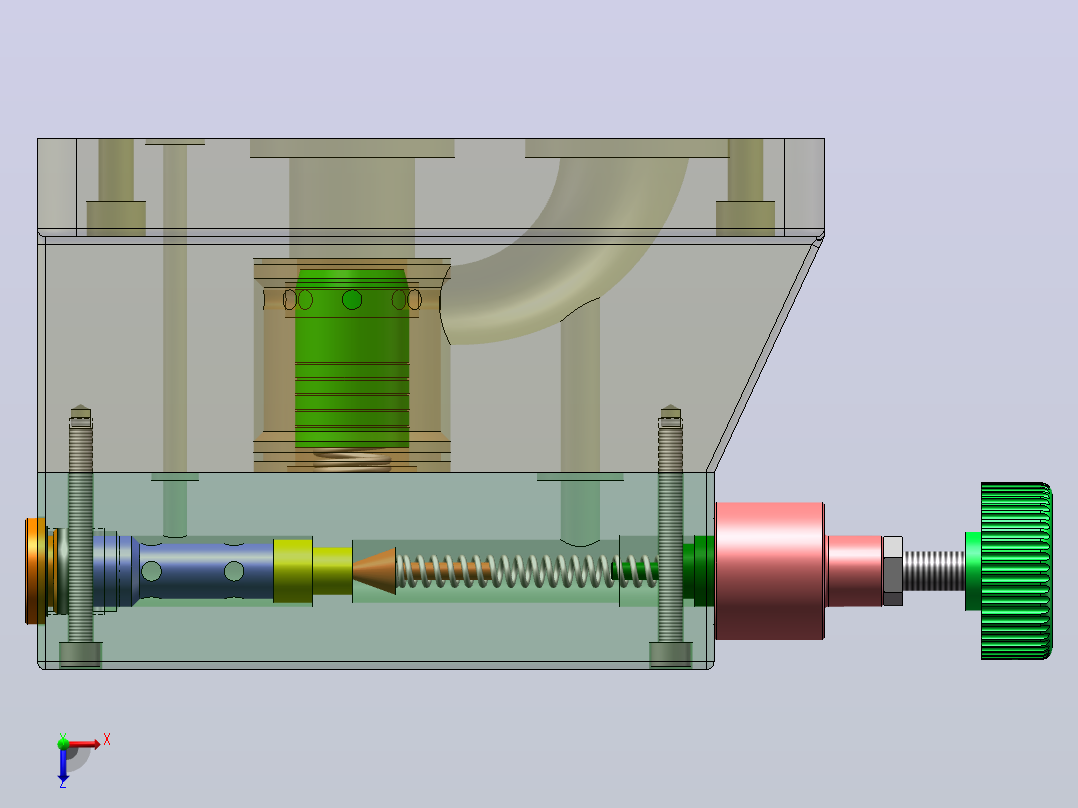

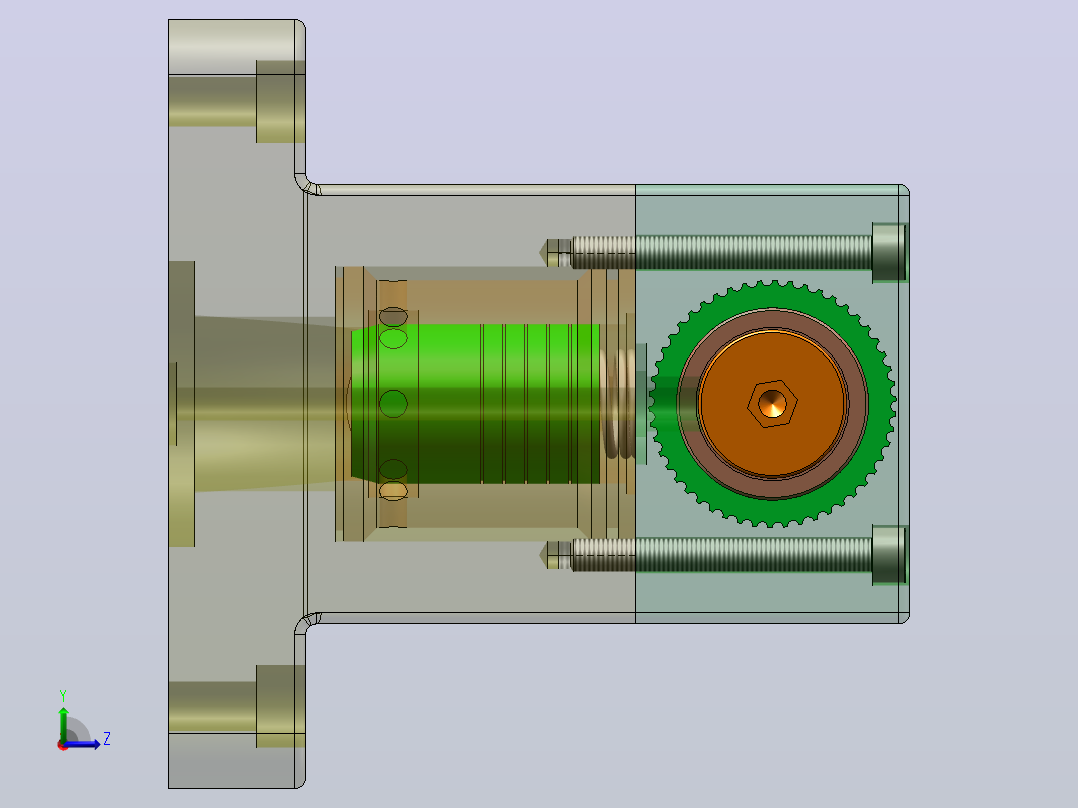

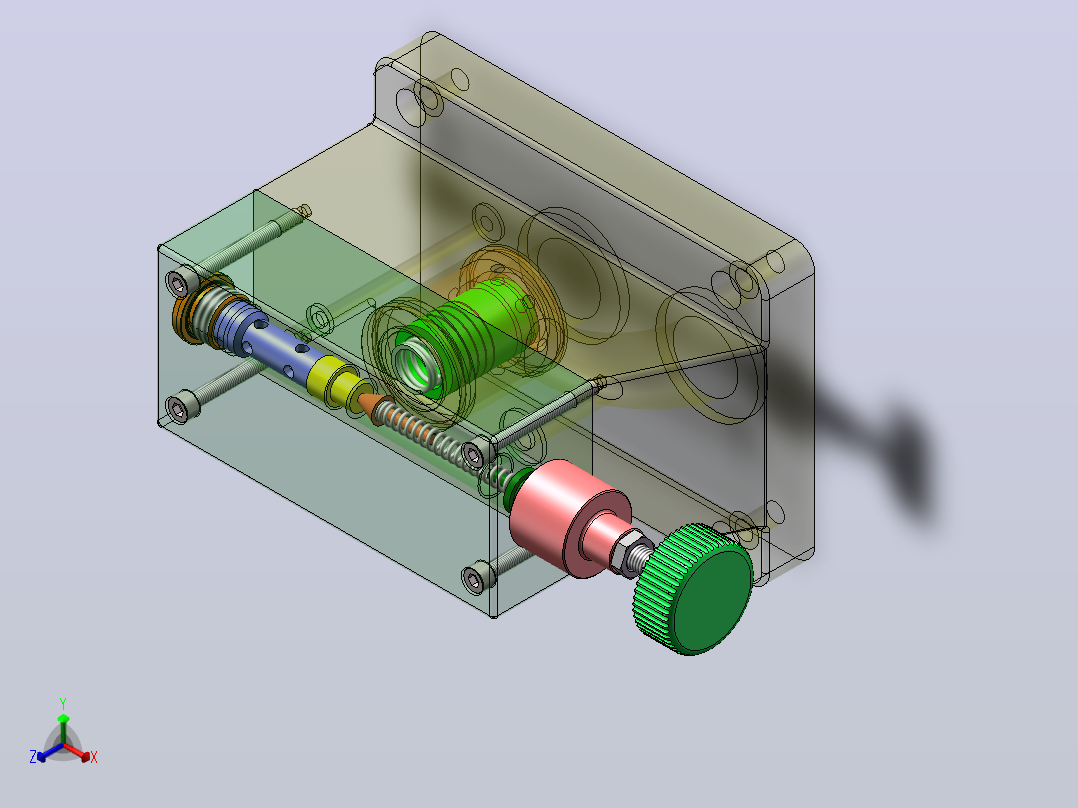

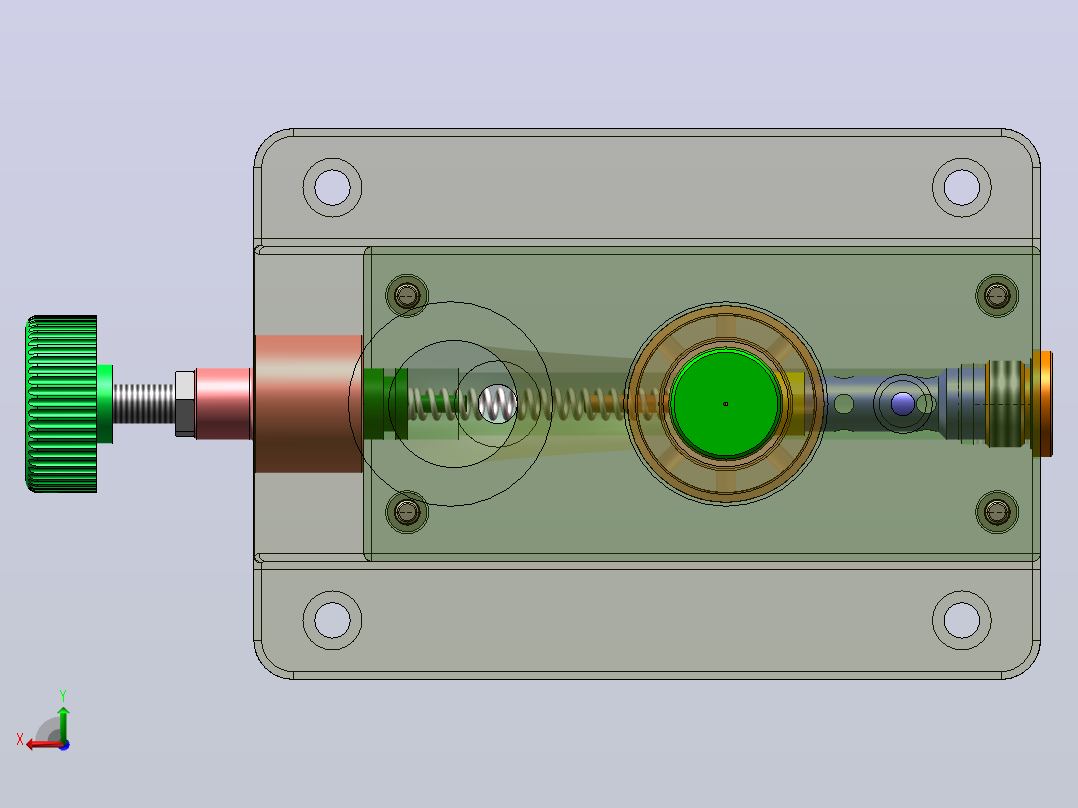

CAD图档名称为：高压先导式两级同心溢流阀设计(SW+CAD+说明书)，属于机械设备，非标机械分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,sldasm,dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10482832
模型大小：16.58M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,sldasm,dwg
是否可编辑：可修改，包括参数
上传时间：2026-05-30
图纸介绍：
下载模型
文件列表
1. GY 4MN-22WD胶垫内六角堵头(永华)1.SLDPRT
205 KB
2. GY GB／T6172．1-2000六角薄螺母A级和B级-01.SLDPRT
106 KB
3. GY GB／T70．1-2000内六角圆柱头螺钉M6×55-01.SLDPRT
107 KB
4. GY 主阀体1.SLDPRT
292 KB
5. GY 主阀套1.SLDDRW
166 KB
6. GY 主阀套1.SLDPRT
161 KB
7. GY 主阀芯1.SLDDRW
140 KB
8. GY 主阀芯1.SLDPRT
108 KB
9. GY 主阀芯弹簧1.SLDPRT
975 KB
10. GY 主阀芯弹簧2.SLDPRT
1.35 MB
11. GY 先导式溢流阀1.SLDASM
3.03 MB
12. GY 先导式溢流阀1.SLDDRW
3.75 MB
13. GY 先导阀弹簧座1.SLDPRT
114 KB
14. GY 先导阀阀芯1.SLDPRT
83.9 KB
15. GY 导阀体1.SLDPRT
214 KB
16. GY 导阀右端盖1.SLDPRT
166 KB
17. GY 导阀套1.SLDPRT
97.2 KB
18. GY 导阀弹簧1.SLDPRT
1.84 MB
19. GY 导阀调整套1.SLDPRT
155 KB
20. GY 调节手轮1.SLDPRT
321 KB

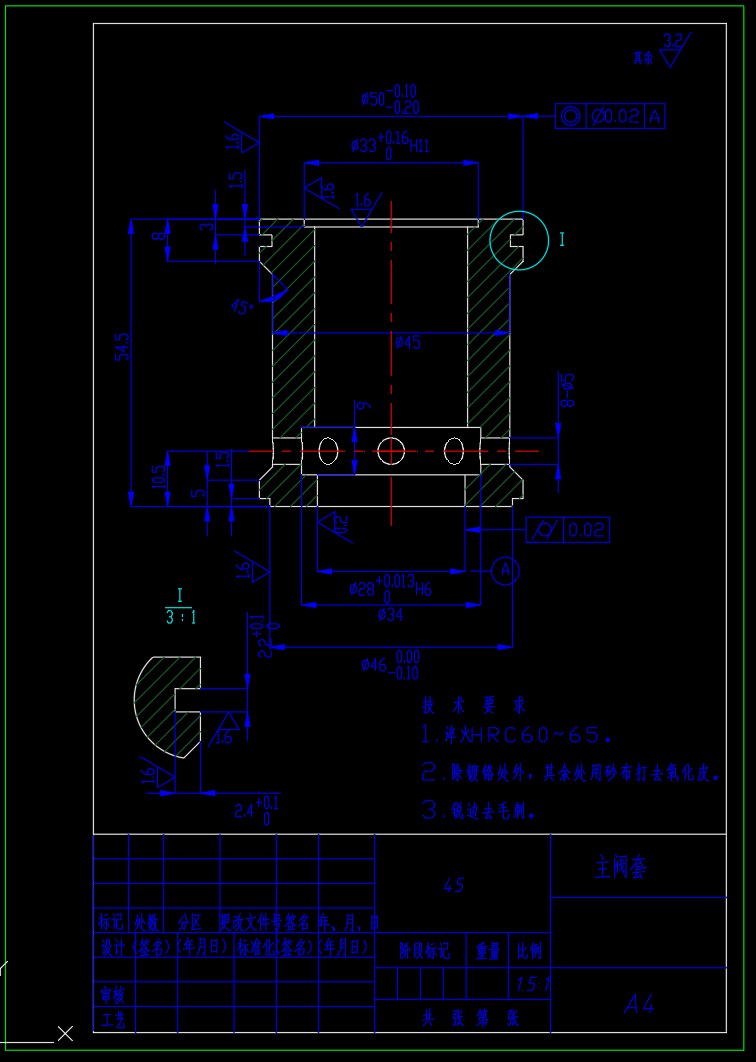

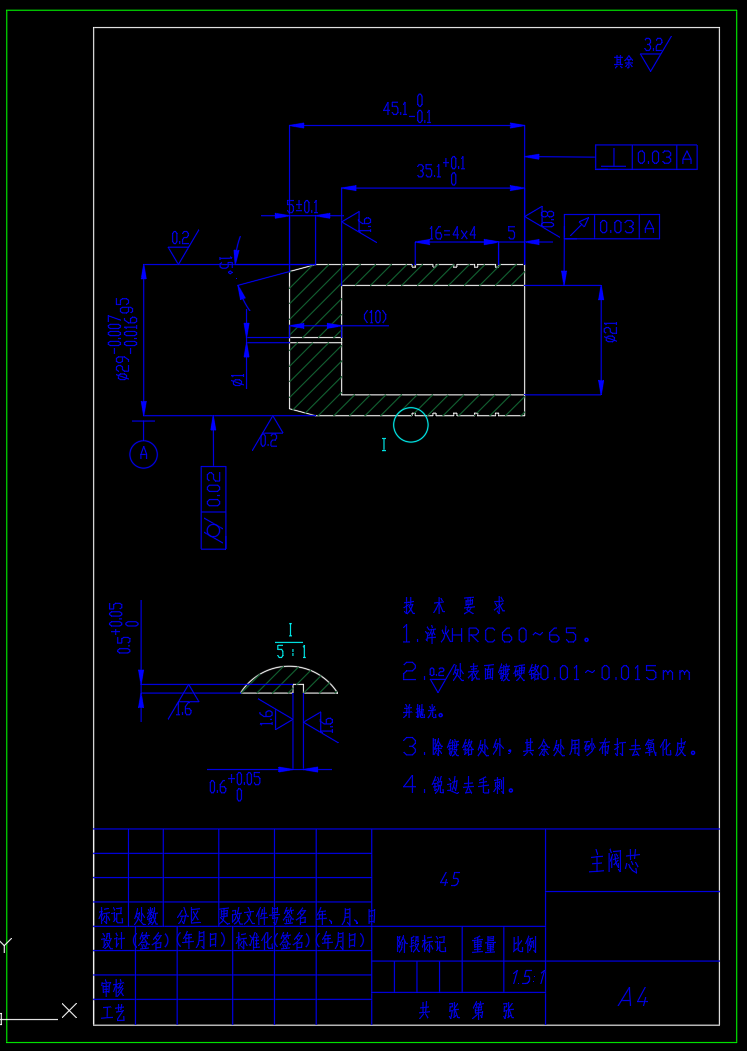

21. 主阀套-A4.DWG
70.9 KB
22. 主阀芯-A4.DWG
60.1 KB

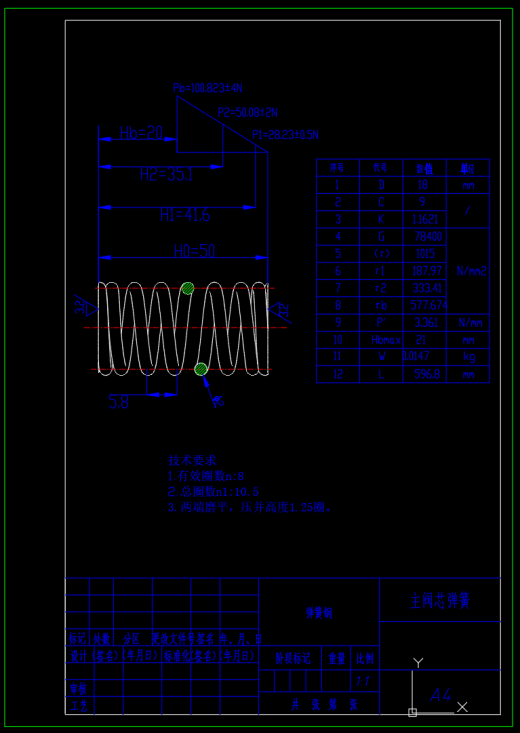

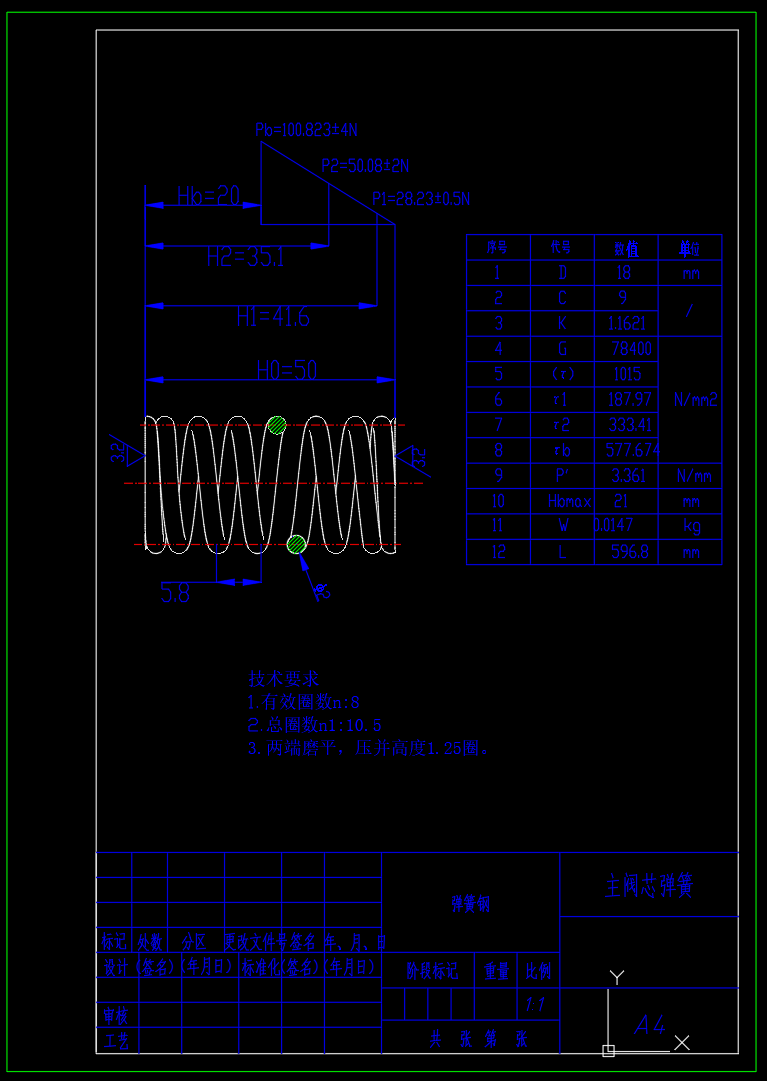

23. 主阀芯弹簧-A4.DWG
98.3 KB
24. 导阀芯弹簧-A4.dwg
84.2 KB

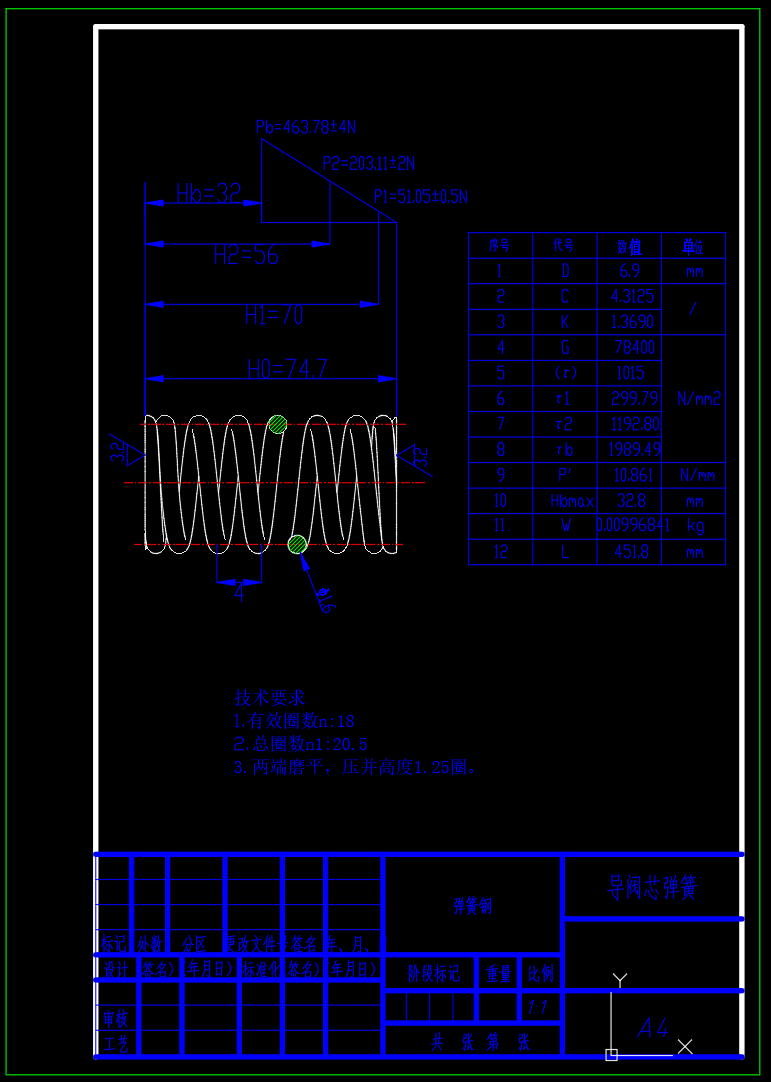

25. 屏幕截图 2024-08-21 180101.png
97.1 KB

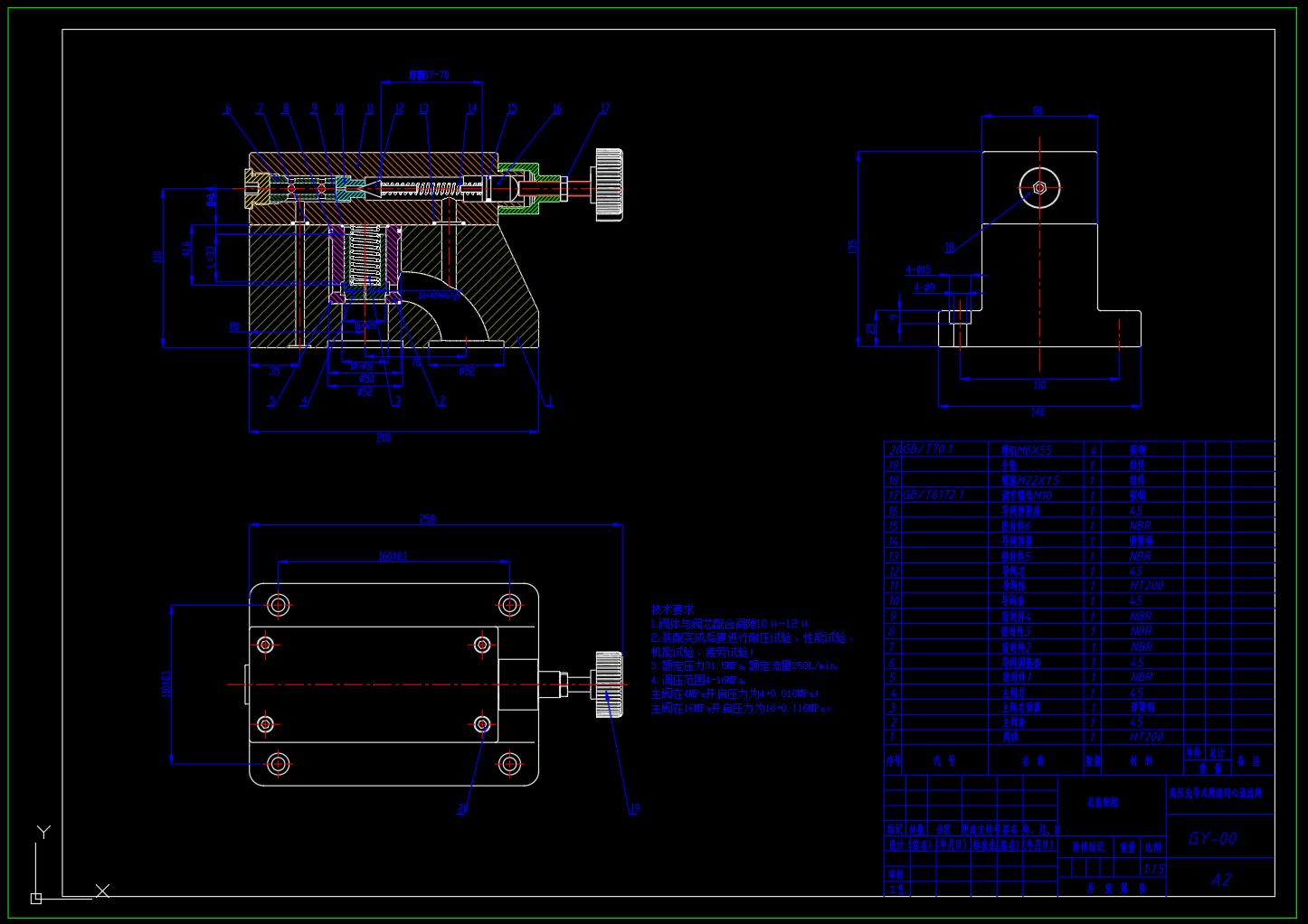

26. 屏幕截图 2024-08-21 180137.png
221 KB

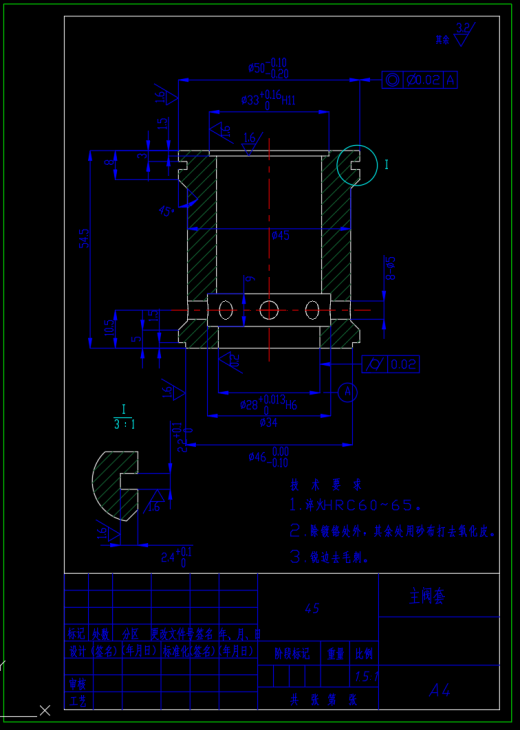

27. 屏幕截图 2024-08-21 180207.png
94.5 KB
28. 屏幕截图 2024-08-21 180302.png
85.9 KB
29. 屏幕截图 2024-08-21 180343.png
94.6 KB
30. 屏幕截图 2024-08-21 181931.png
184 KB
31. 屏幕截图 2024-08-21 181947.png
215 KB
32. 屏幕截图 2024-08-21 182010.png
521 KB
33. 计算.docx
257 KB
34. 静态设计.docx
80.1 KB
35. 高压先导式两级同心溢流阀-A2.DWG
338 KB
36. 高压先导式两级同心溢流阀-说明书.docx
1010 KB
