设备部件 / 传动部件 / 连杆螺钉夹具设计

连杆螺钉夹具设计AutoCAD图档

CAD图档名称为：连杆螺钉夹具设计，属于设备部件，传动部件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

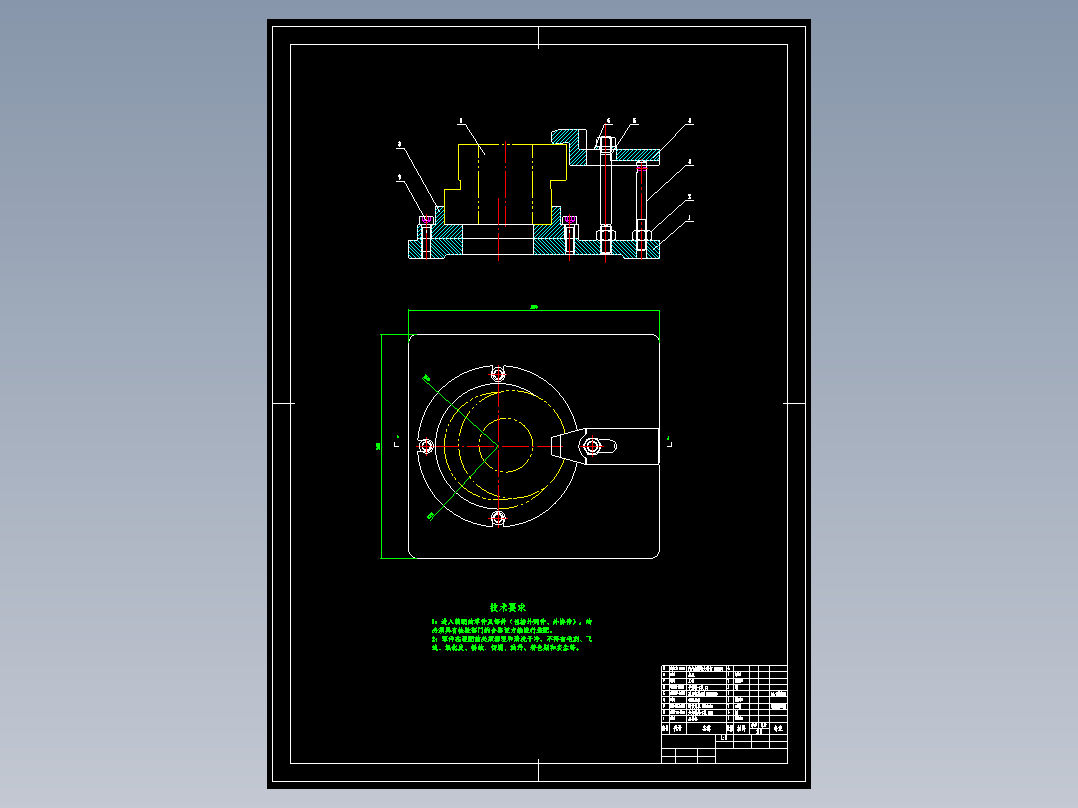

平面图
连杆螺钉夹具设计
加入收藏
模型参数

模型ID：10598574

模型大小：269.91KB

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2026-09-25

图纸介绍：

下载模型
静水流深
作品: 471
粉丝: 0
文件列表
1. 任务书和目录.doc
35 KB
2. 偏心套.exb.dwg
80.4 KB
3. 偏心套工艺工程卡.doc
39 KB
4. 夹具体.dwg
80.2 KB
5. 夹具说明书.doc
59.5 KB
6. 工艺卡片1.doc
74 KB
7. 毛坯图.exb.bak
58.8 KB
8. 毛坯图.exb.dwg
58.8 KB
9. 移动弯压板.dwg
81.4 KB
10. 装配体.dwg
105 KB
11. 设计说明书.doc
472 KB
