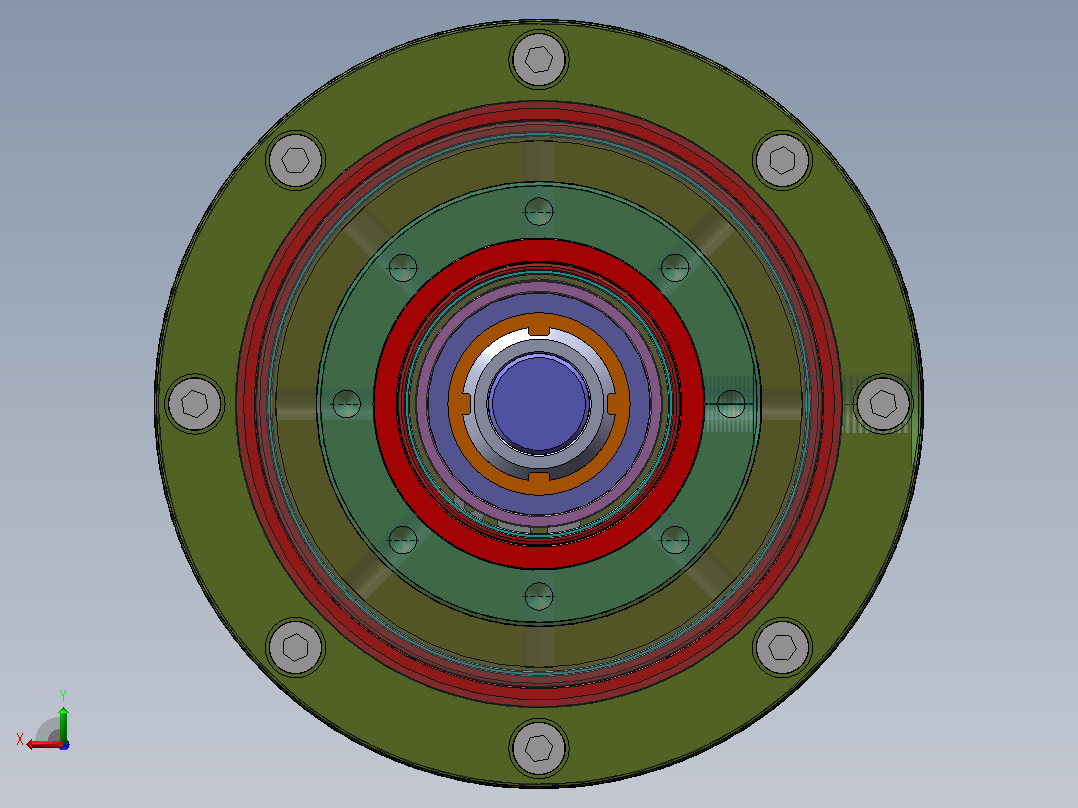

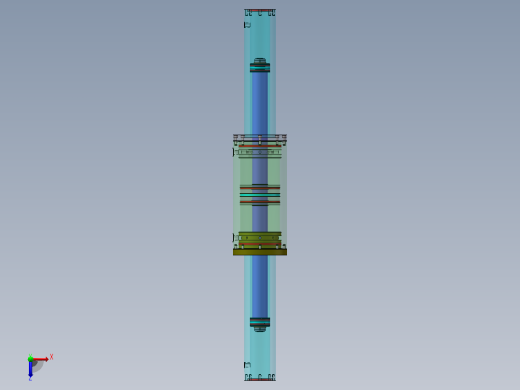

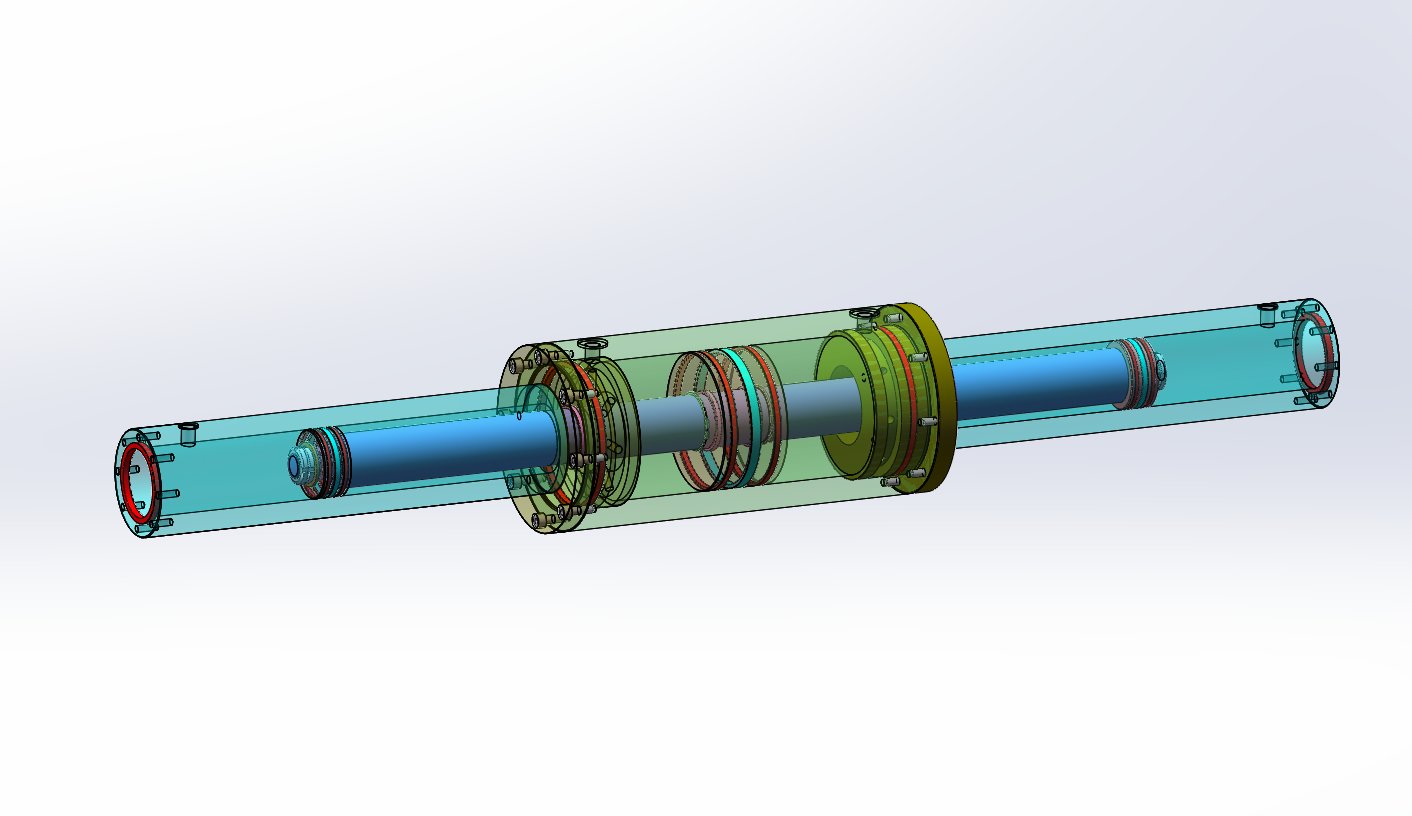

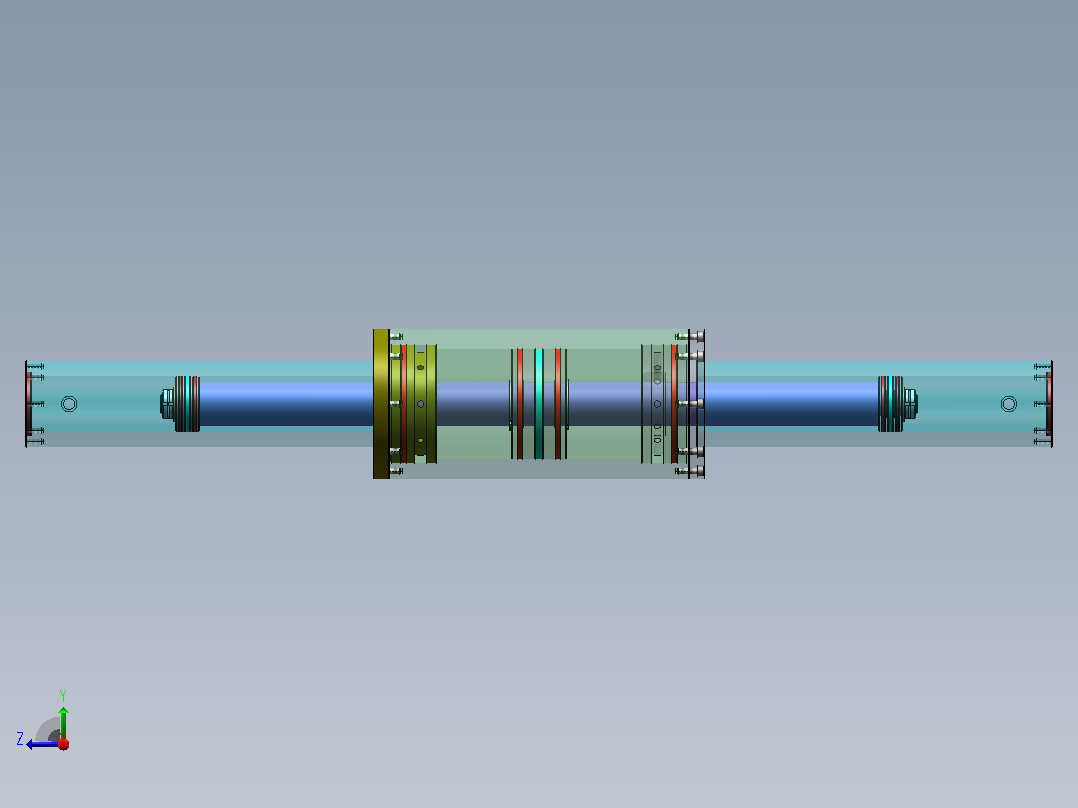

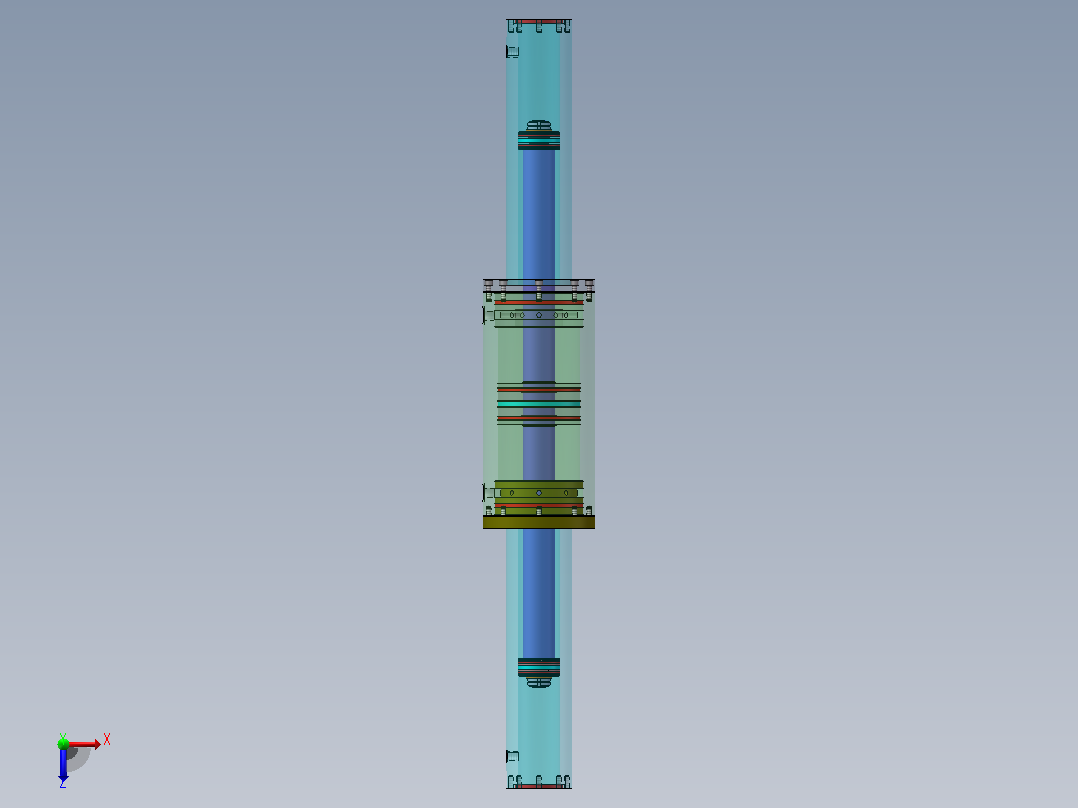

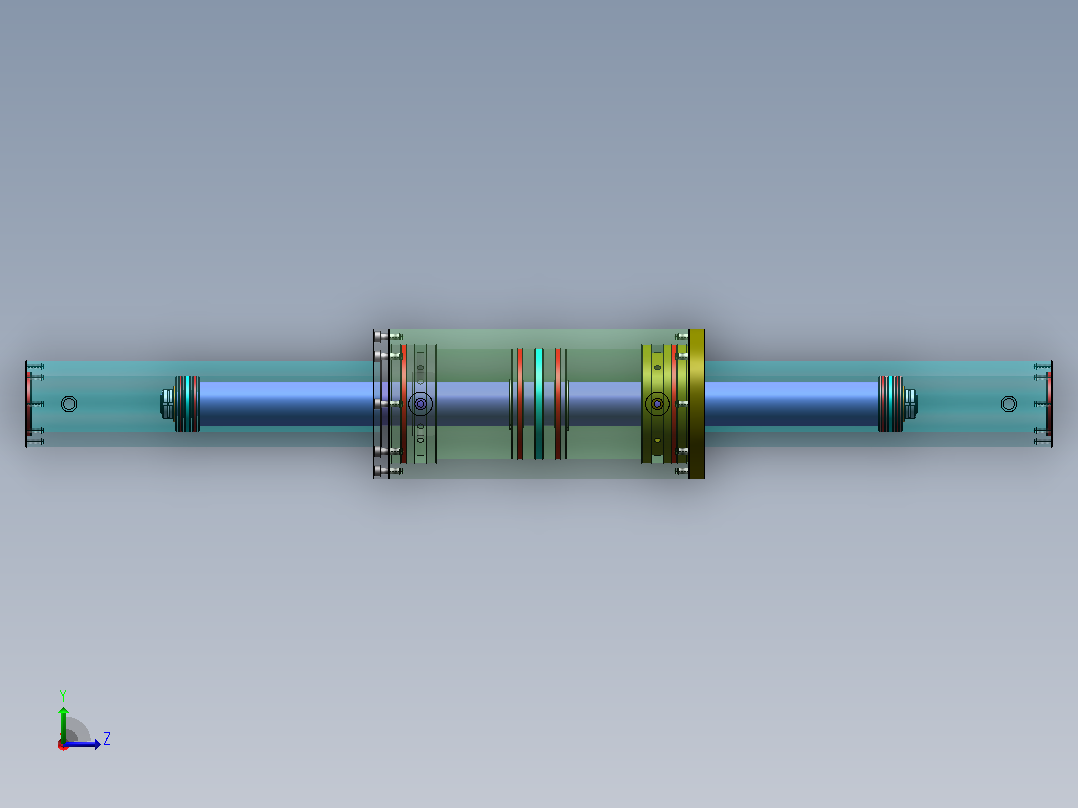

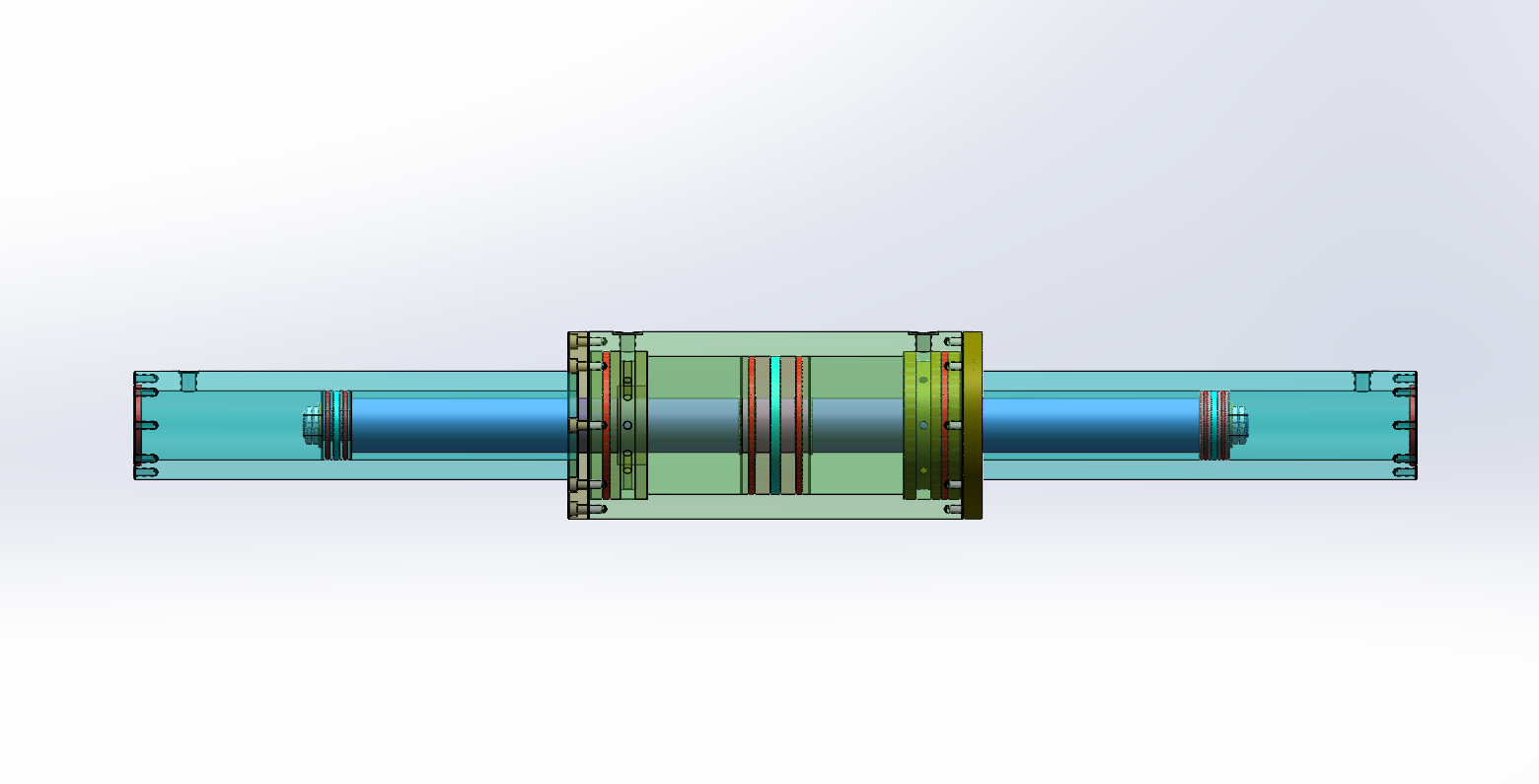

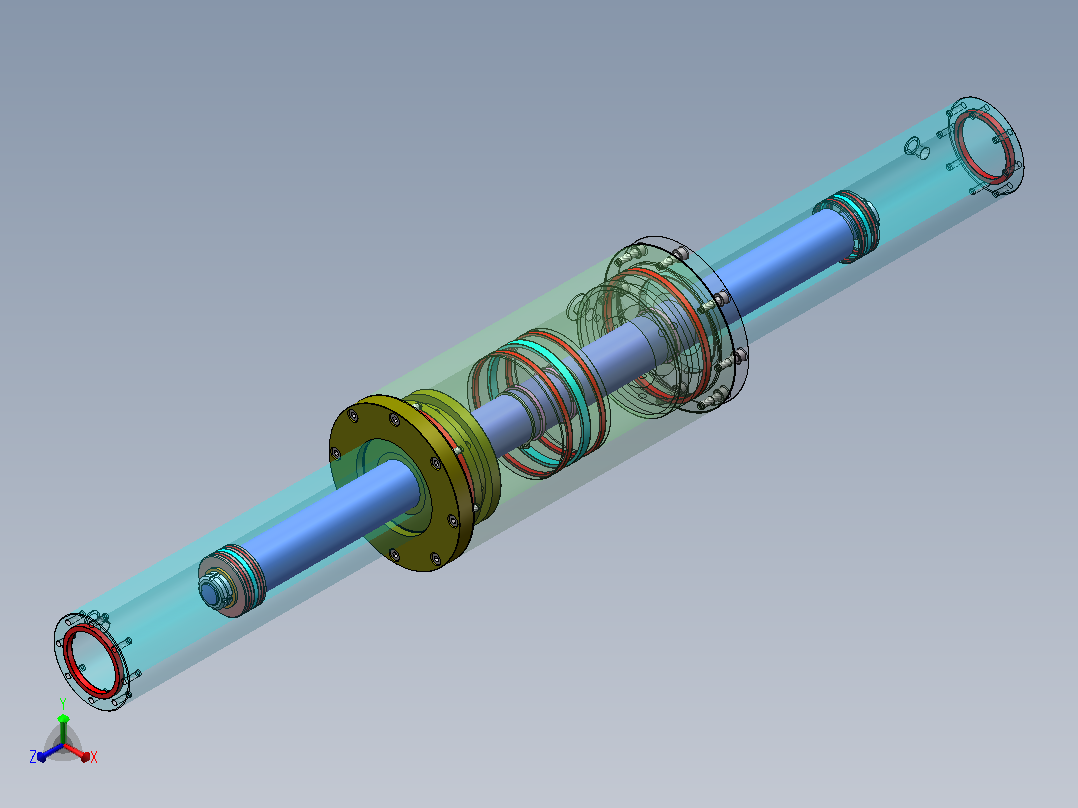

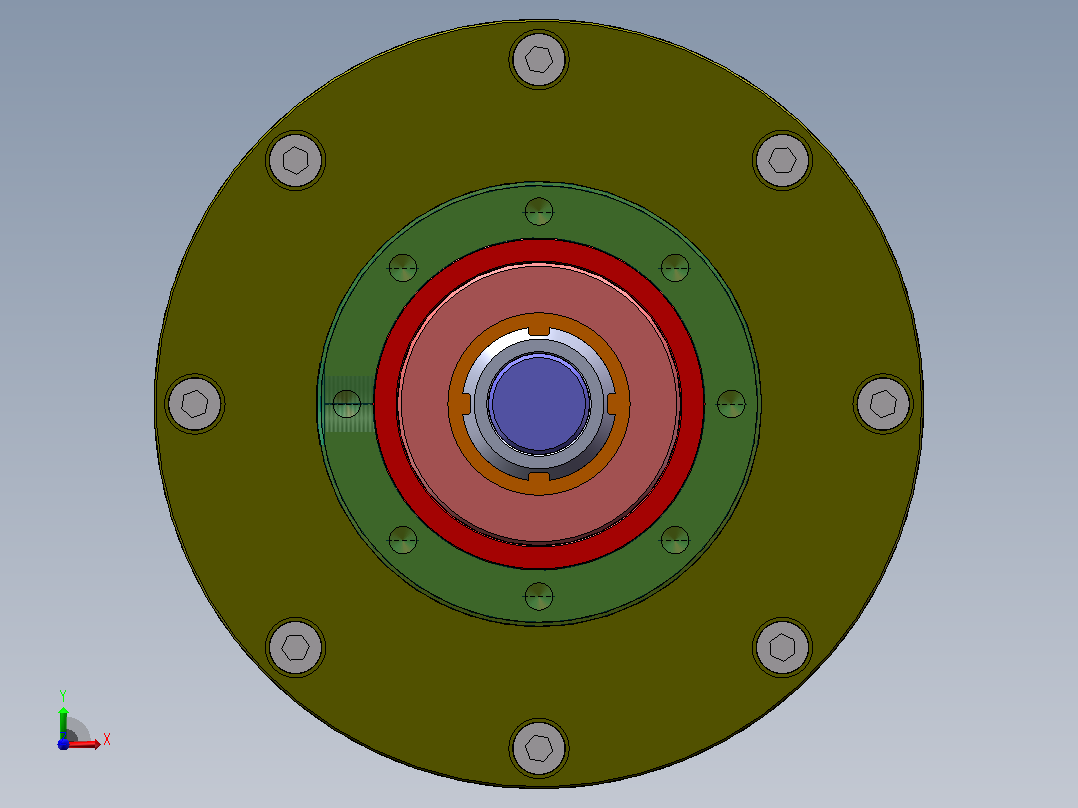

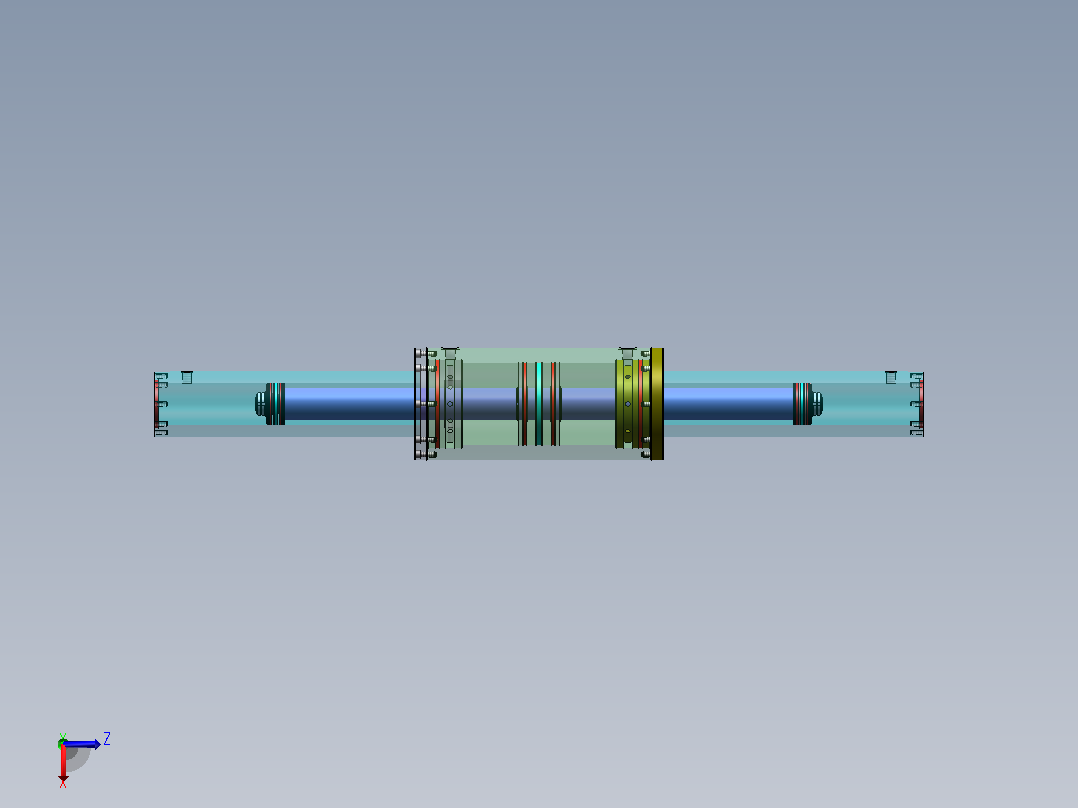

一种液驱增压缸设计（SW+CAD+说明书）AutoCAD,SolidWorks图档
CAD图档名称为：一种液驱增压缸设计（SW+CAD+说明书），属于机械设备，非标机械分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,sldasm,dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10575339
模型大小：8.73M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,sldasm,dwg
是否可编辑：可修改，包括参数
上传时间：2026-09-02
图纸介绍：
下载模型
文件列表
1. ZYG GB894．1-86轴用弹性挡圈A型55.SLDPRT
84.4 KB
2. ZYG GB／T70．1-2000内六角圆柱头螺钉M8×25.SLDPRT
113 KB
3. ZYG GB／T70．1-2000内六角圆柱头螺钉M8×35.SLDPRT
110 KB
4. ZYG JBT7919．3-1999锁紧螺母1KM05-M25.SLDPRT
157 KB
5. ZYG JBT7919．3-1999锁紧螺母KM08.SLDPRT
152 KB
6. ZYG 出油口密封件.SLDPRT
138 KB
7. ZYG 大活塞.SLDDRW
169 KB
8. ZYG 大活塞.SLDPRT
371 KB
9. ZYG 大活塞垫片.SLDPRT
80.2 KB
10. ZYG 大活塞密封件1.SLDPRT
135 KB
11. ZYG 大活塞密封件2.SLDPRT
145 KB
12. ZYG 大活塞支撑环.SLDPRT
138 KB
13. ZYG 大端盖.SLDDRW
218 KB
14. ZYG 大端盖.SLDPRT
277 KB
15. ZYG 大端盖密封件.SLDPRT
138 KB

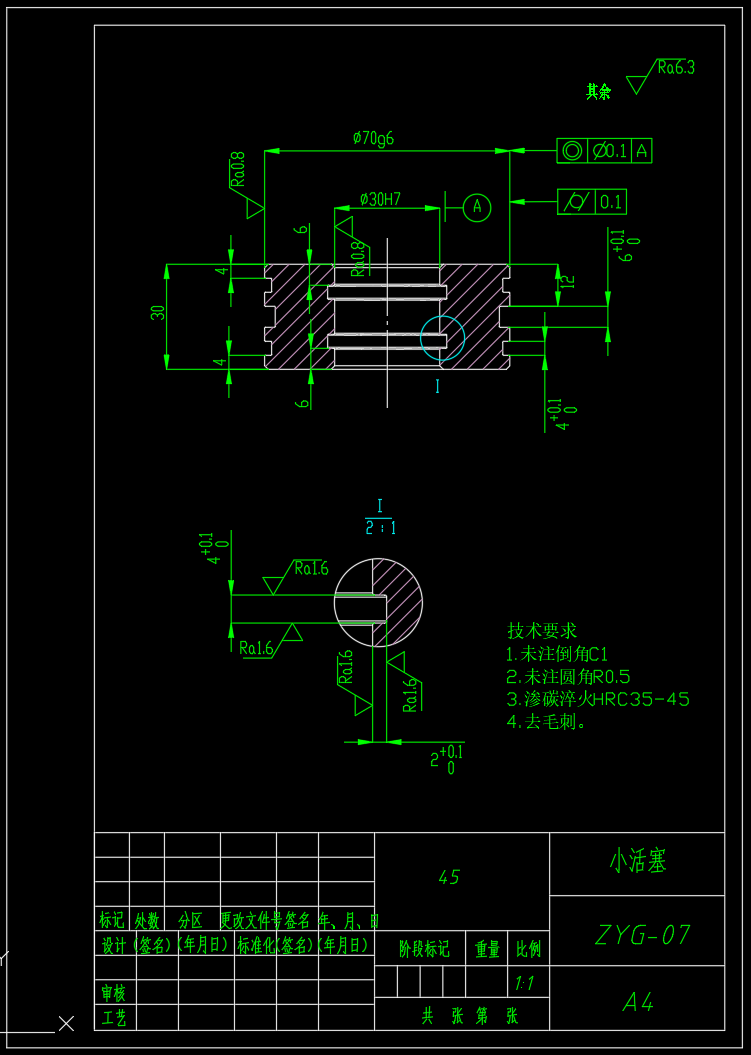

16. ZYG 小活塞.SLDDRW
160 KB
17. ZYG 小活塞.SLDPRT
417 KB
18. ZYG 小活塞垫片.SLDPRT
79.9 KB
19. ZYG 小活塞密封件1.SLDPRT
148 KB
20. ZYG 小活塞密封件2.SLDPRT
170 KB
21. ZYG 小活塞支撑环.SLDPRT
152 KB
22. ZYG 小缸筒.SLDDRW
149 KB
23. ZYG 小缸筒.SLDPRT
165 KB
24. ZYG 小缸筒焊合.SLDASM
211 KB
25. ZYG 缸杆.SLDDRW
124 KB
26. ZYG 缸杆.SLDPRT
90.8 KB
27. ZYG 缸筒.SLDPRT
217 KB
28. ZYG 缸筒固定底座.SLDPRT
210 KB
29. ZYG 缸筒焊合.SLDASM
166 KB

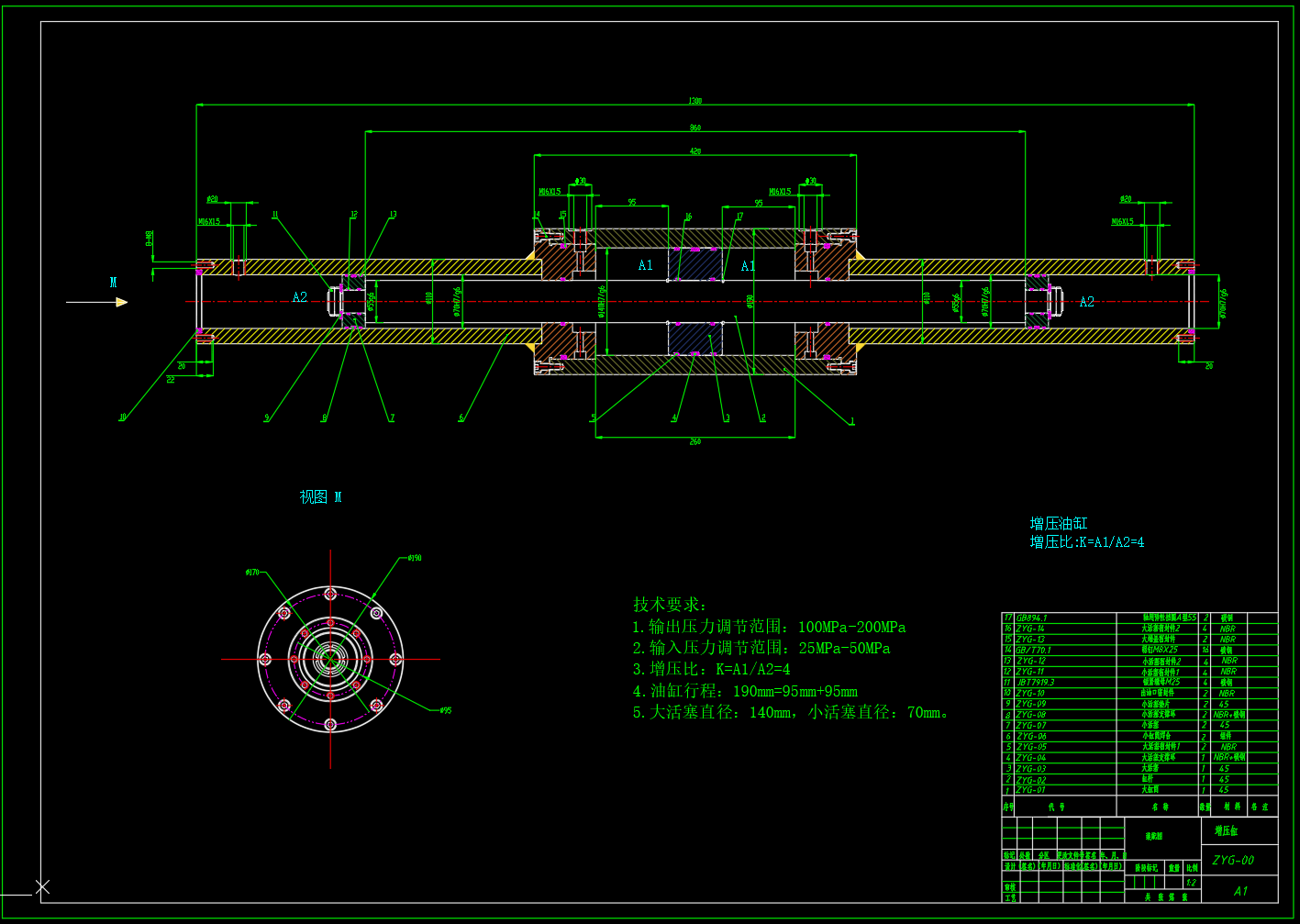

30. ZYG-00 增压缸-总装配图-A1（方案二）.DWG
247 KB
31. ZYG-00 增压缸-总装配图.SLDASM
1.25 MB
32. ZYG-00 增压缸-总装配图.SLDDRW
747 KB

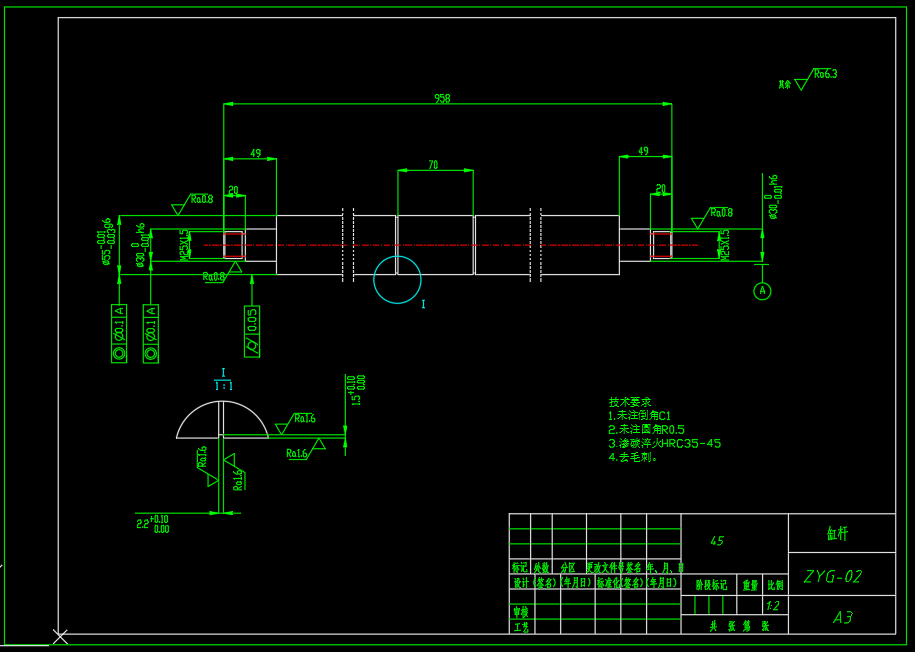

33. ZYG-02 缸杆-A3.DWG
40.2 KB

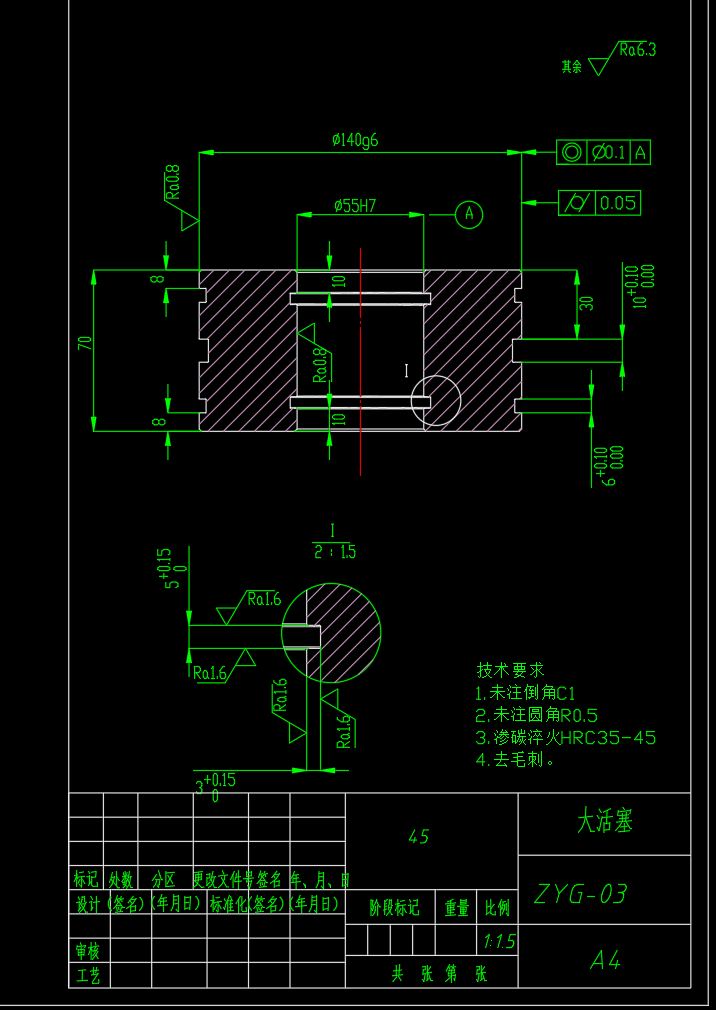

34. ZYG-03 大活塞-A4.DWG
43.8 KB

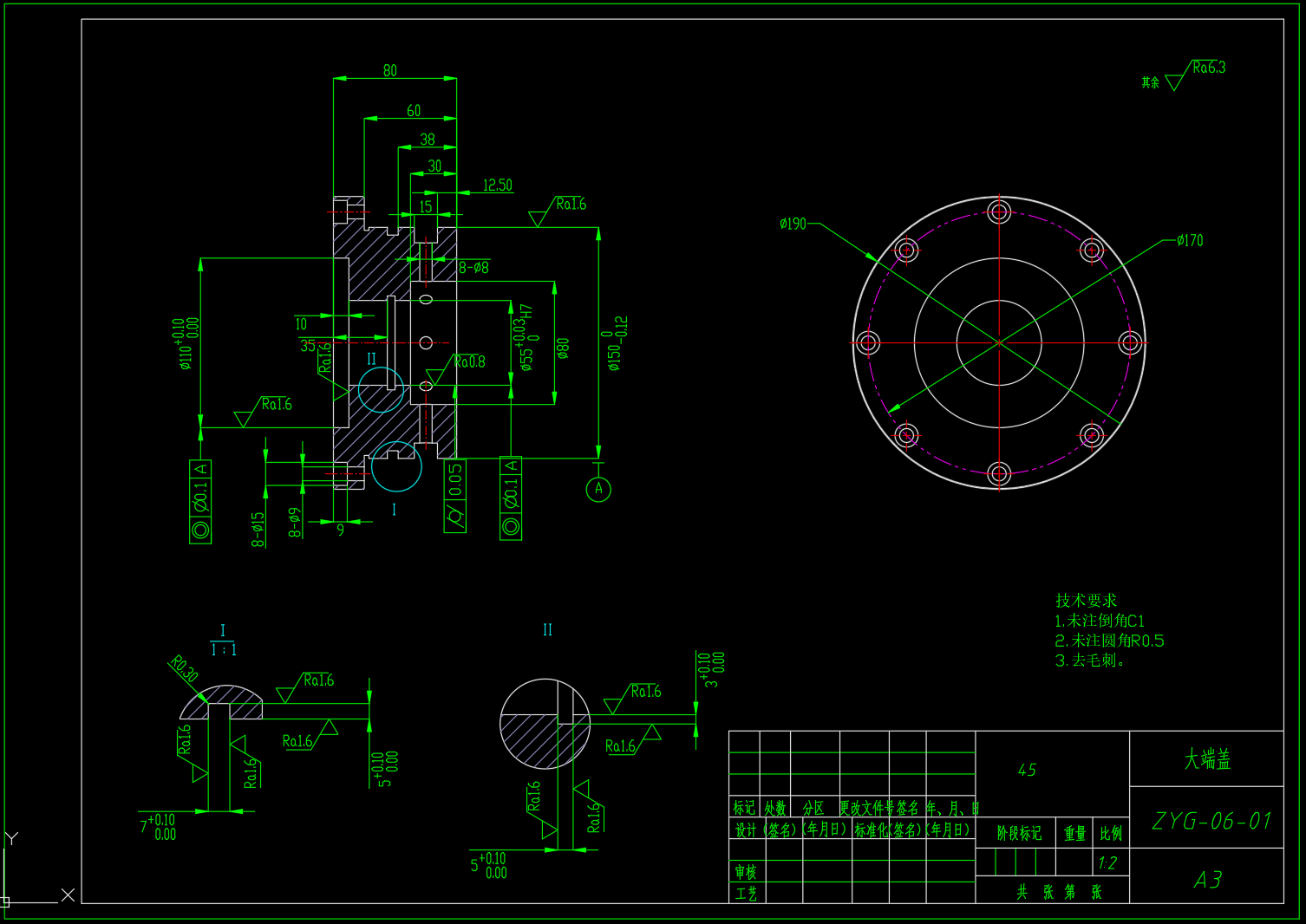

35. ZYG-06-01 大端盖-A3 (方案二).DWG
56.1 KB

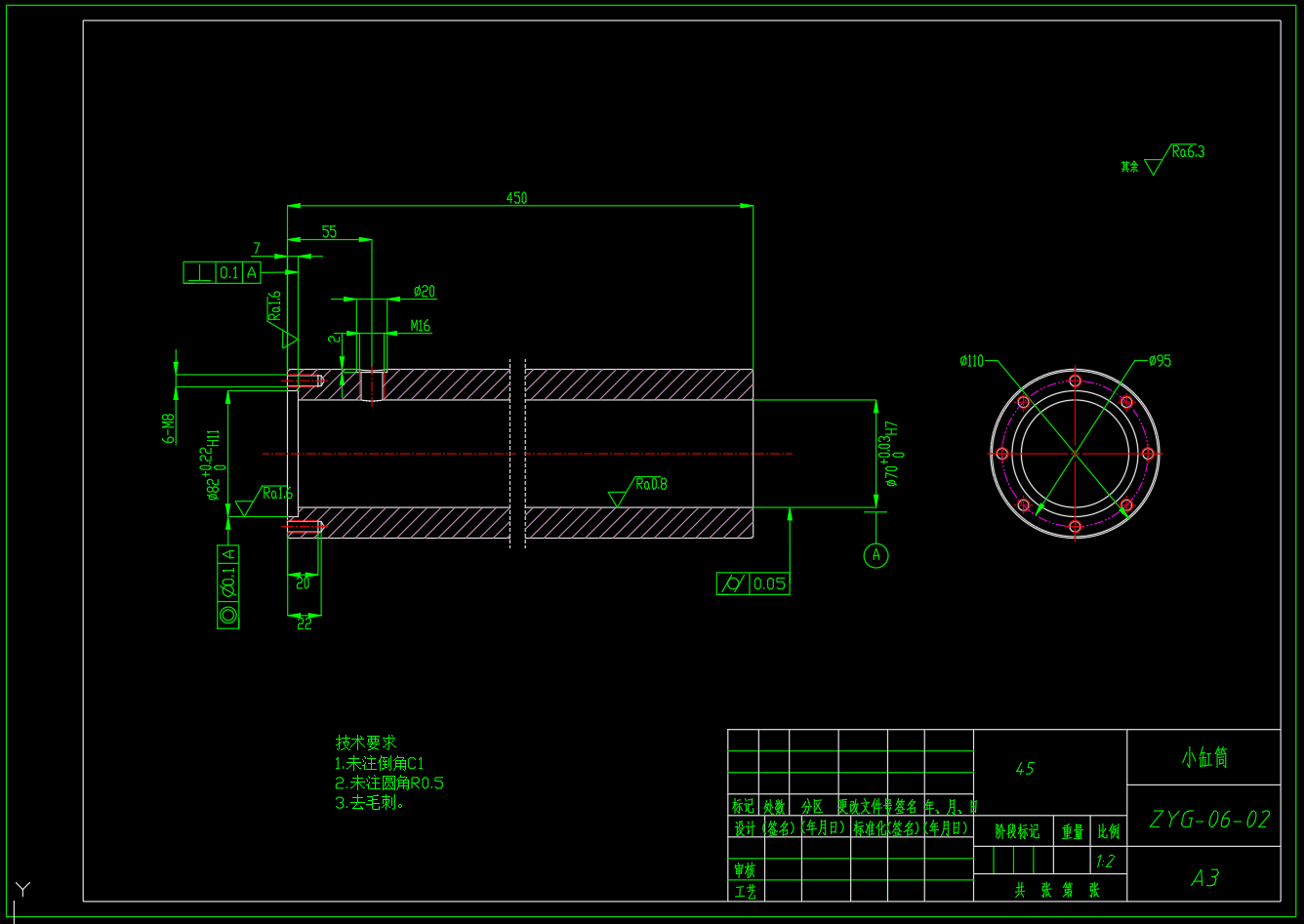

36. ZYG-06-02 小缸筒-A3.DWG
45.5 KB
37. ZYG-07 小活塞-A3.DWG
43.2 KB
38. ~$ZYG 缸筒焊合.SLDASM
4 B
39. 一种液驱增压缸设计（论文）.doc
715 KB

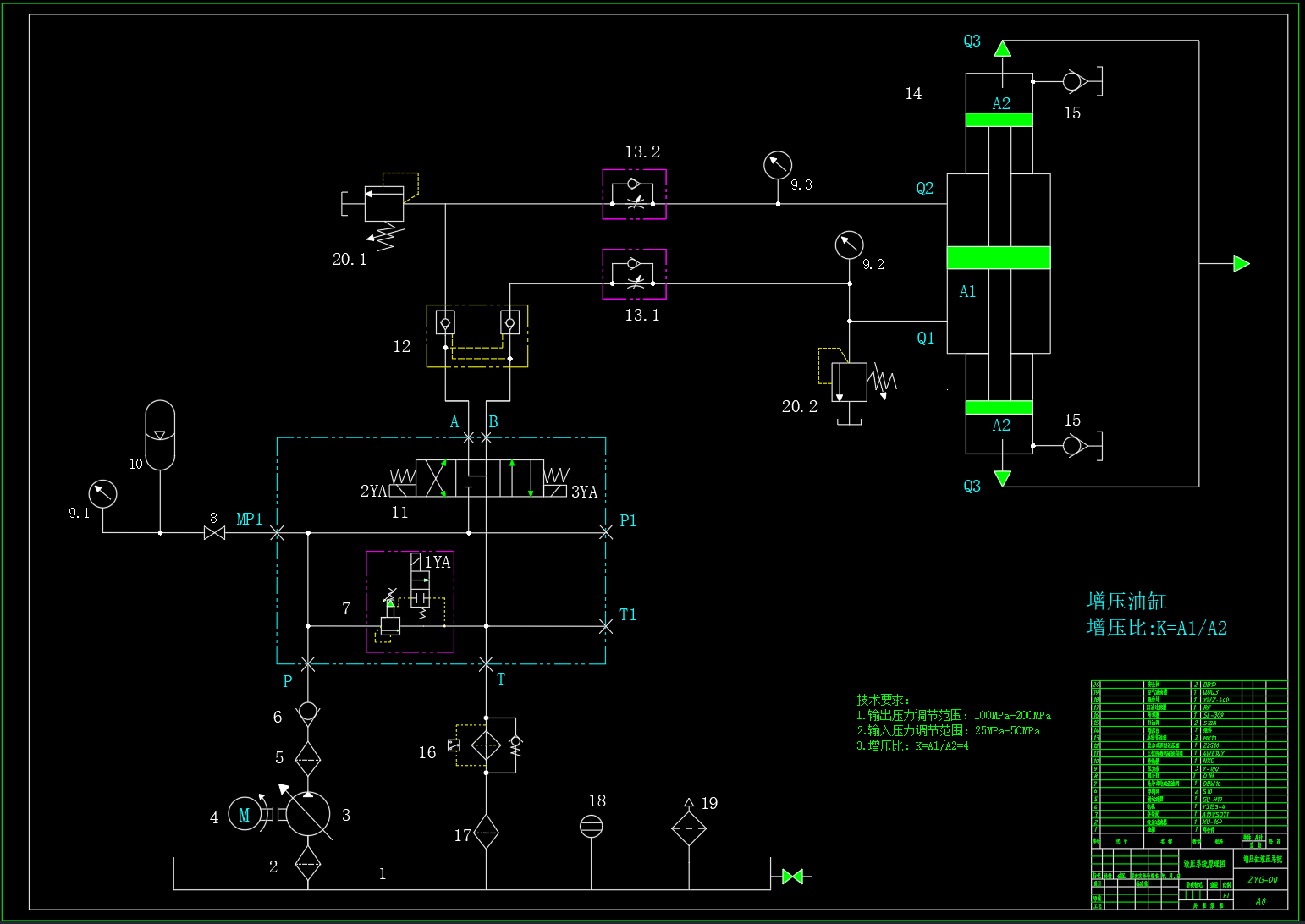

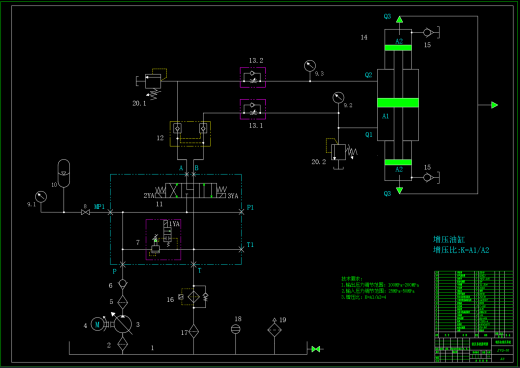

40. 增压缸液压系统原理图-A0（方案二）.dwg
207 KB
41. 屏幕截图 2024-08-06 230912.png
279 KB
42. 屏幕截图 2024-08-06 230929.png
150 KB
43. 屏幕截图 2024-08-06 230949.png
209 KB
44. 屏幕截图 2024-08-06 231016.png
139 KB
45. 屏幕截图 2024-08-06 231041.png
54.5 KB
46. 屏幕截图 2024-08-06 231102.png
82.5 KB
47. 屏幕截图 2024-08-06 231122.png
178 KB
48. 屏幕截图 2024-08-06 231145.png
104 KB
49. 屏幕截图 2024-08-06 231207.png
85.4 KB
