FDY200-40 液控单向阀设计（CAD）图档
CAD图档名称为：FDY200-40 液控单向阀设计（CAD），属于机械设备，非标机械分类，软件为, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10557147
模型大小：1.97M
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2026-08-15
图纸介绍：
下载模型
文件列表

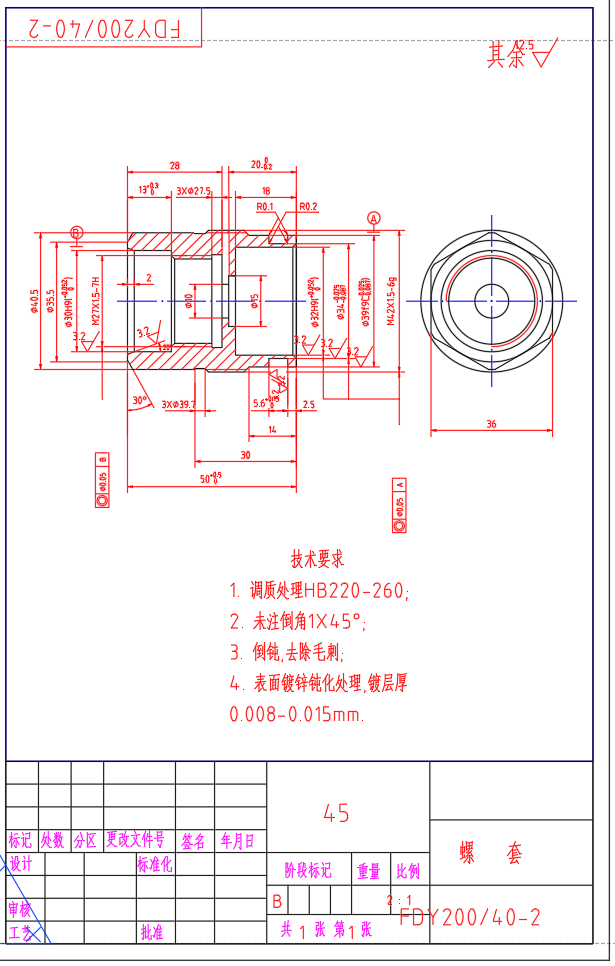

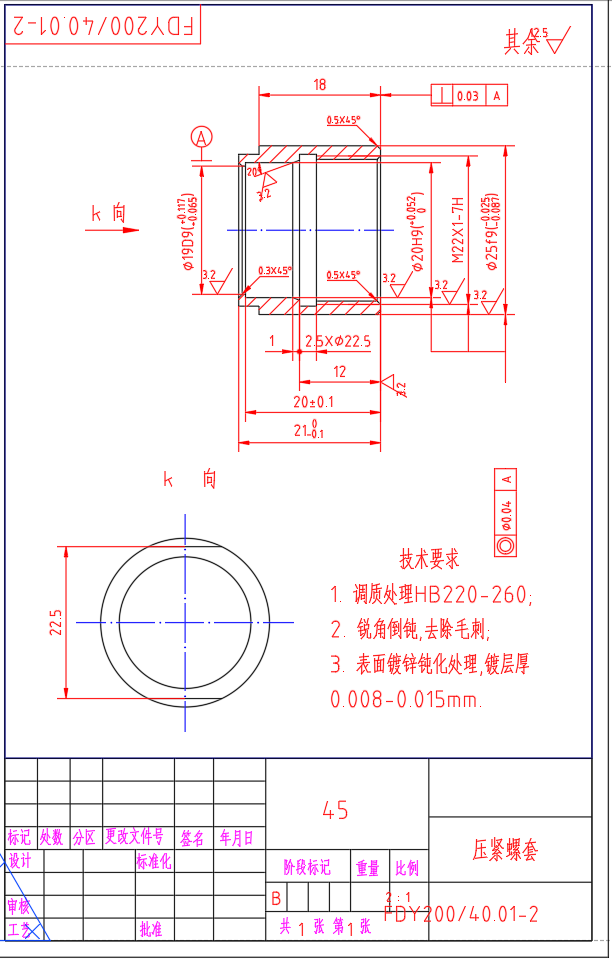

1. FDY200-40 压紧螺套.dwg
49.7 KB

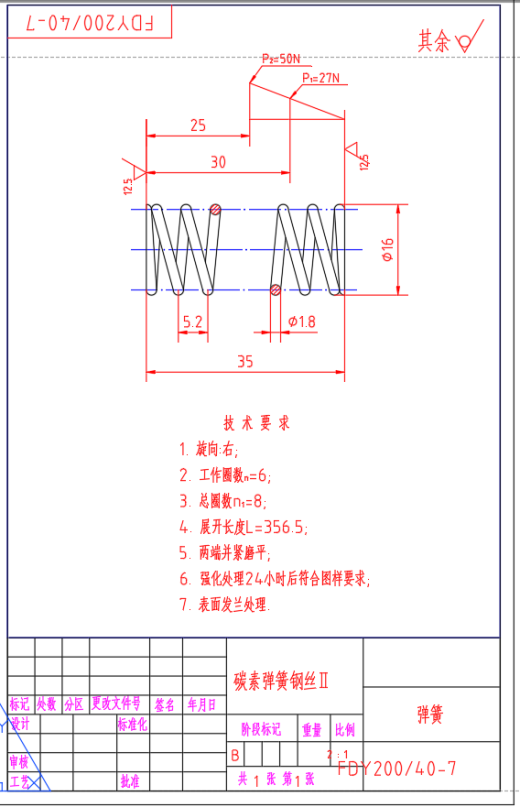

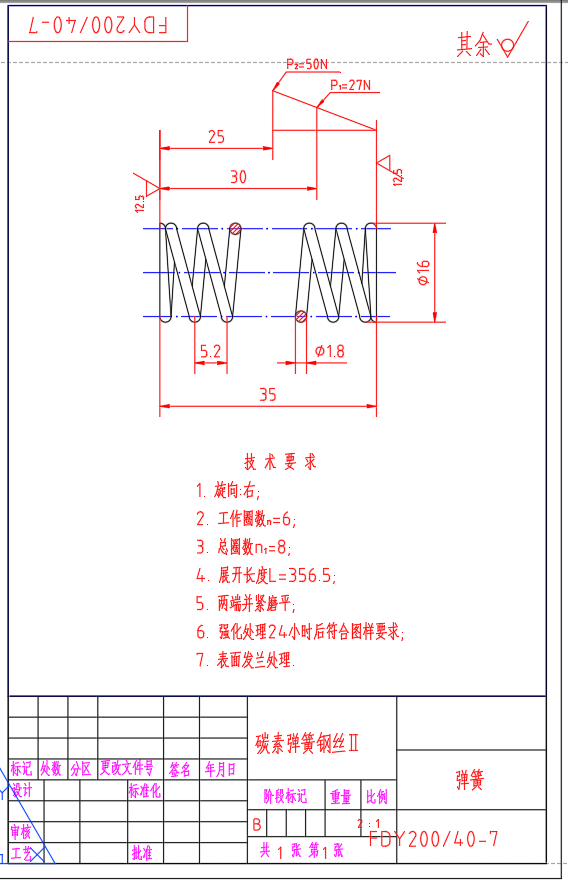

2. FDY200-40 弹簧.dwg
49.6 KB
3. FDY200-40 弹簧1.dwg
48.4 KB

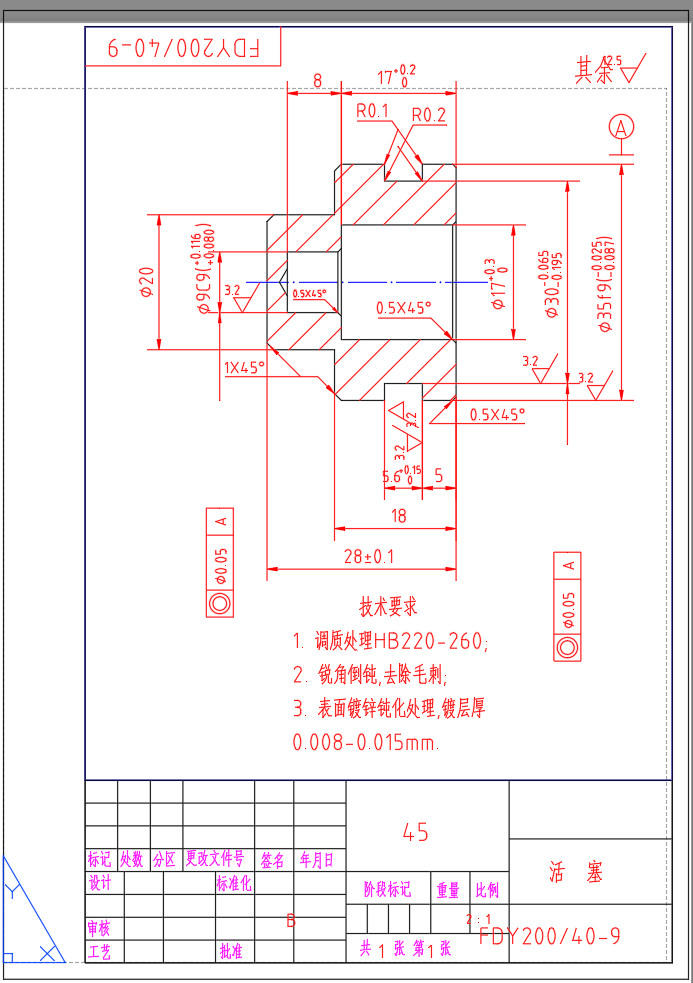

4. FDY200-40 活塞.dwg
50.5 KB

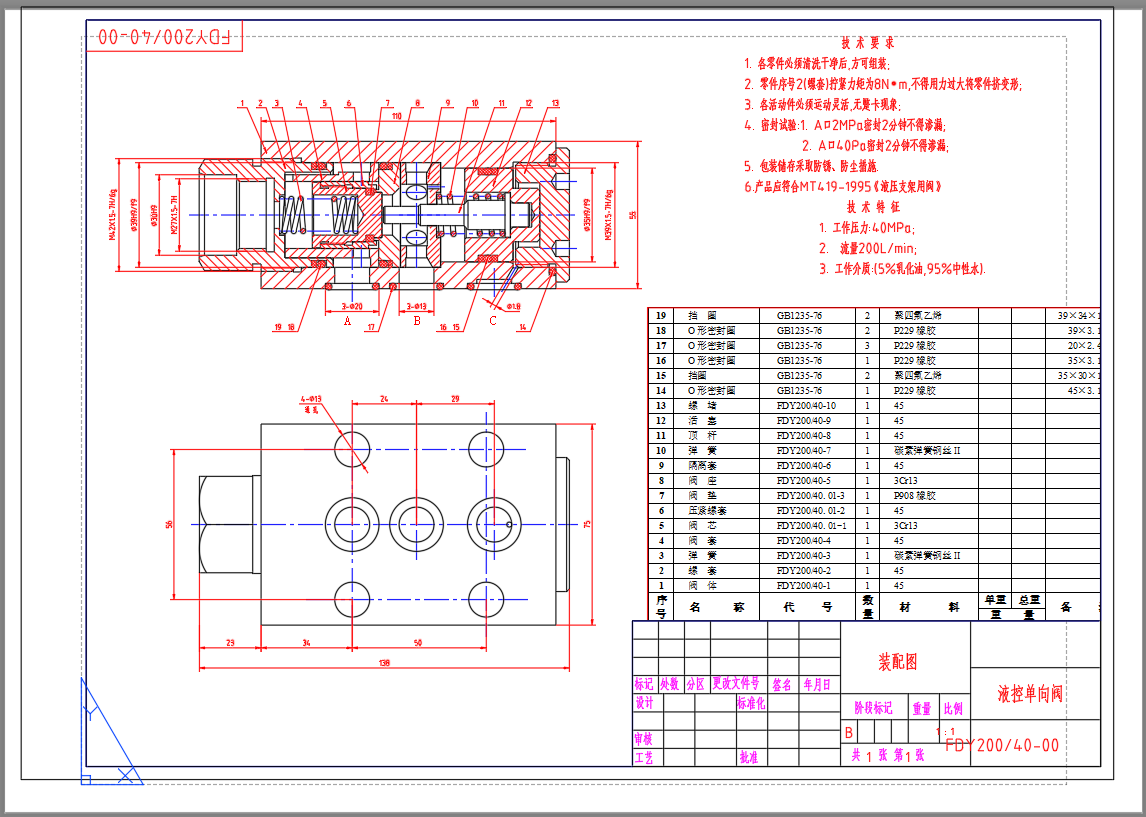

5. FDY200-40 液控单向阀总装配图.dwg
134 KB

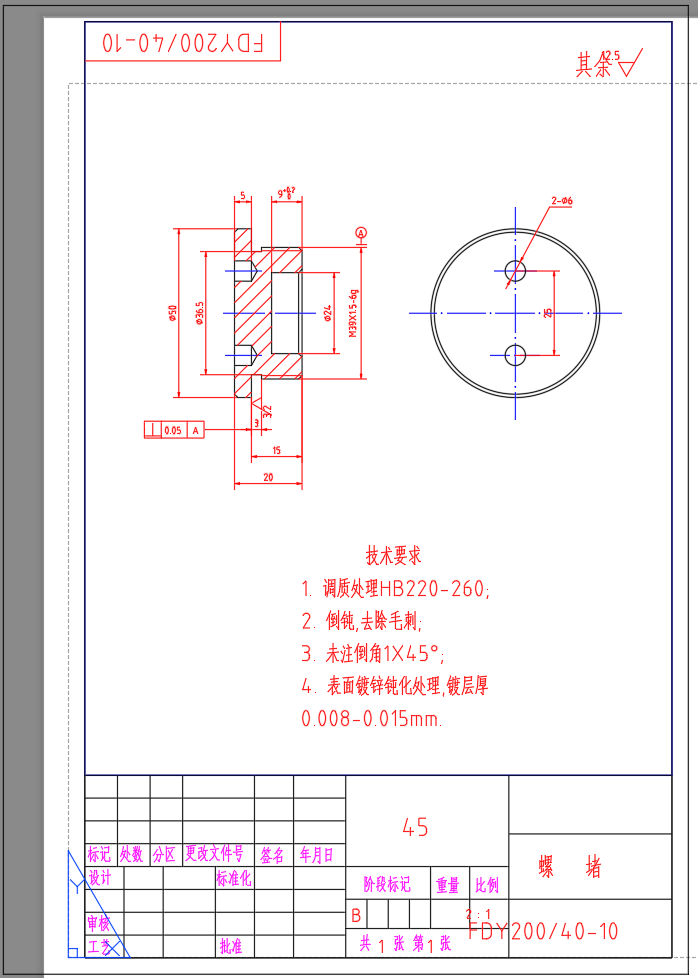

6. FDY200-40 螺堵.dwg
44.5 KB
7. FDY200-40 螺套.dwg
57.4 KB

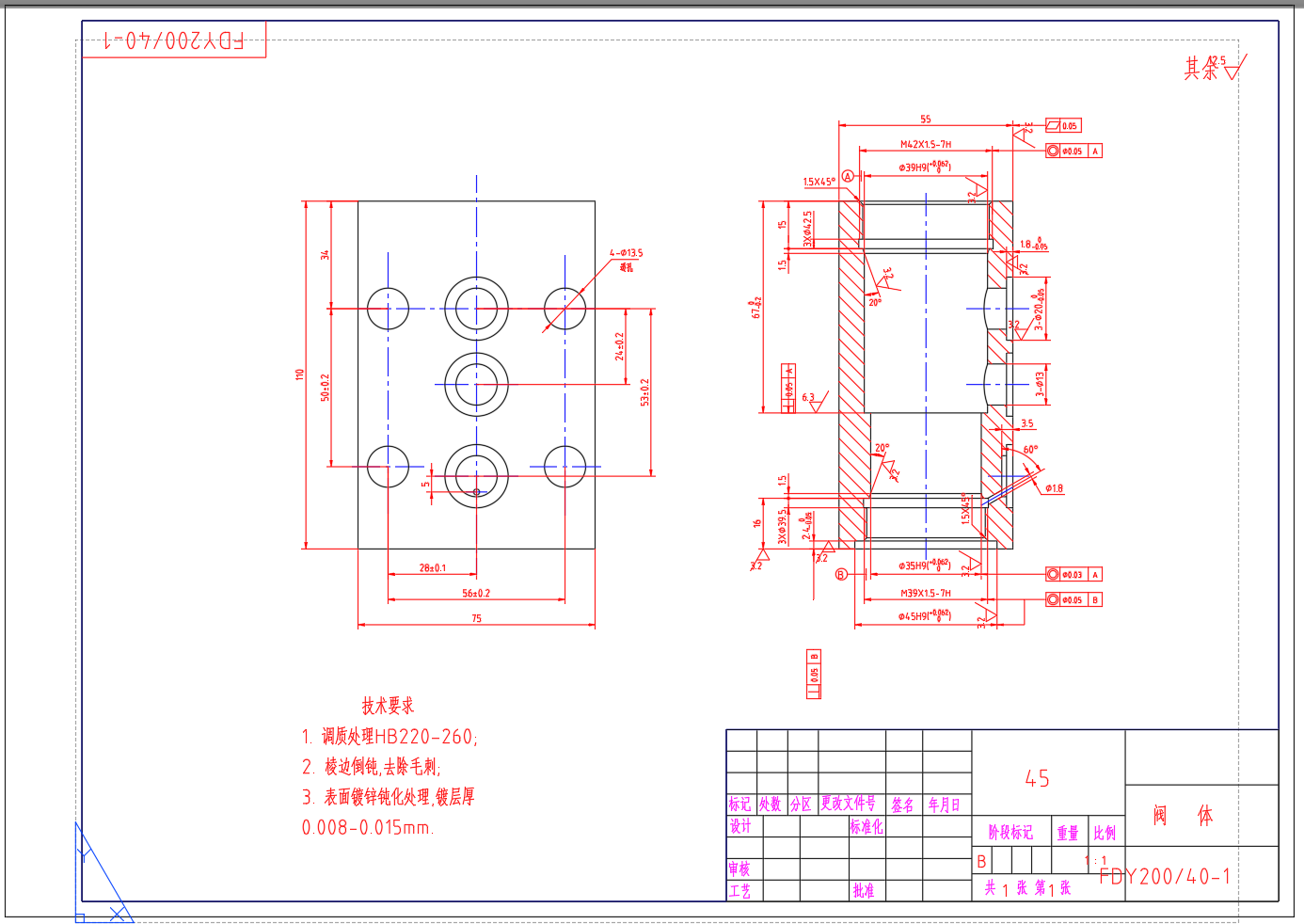

8. FDY200-40 阀体.dwg
64.7 KB
9. FDY200-40 阀垫.dwg
39.5 KB

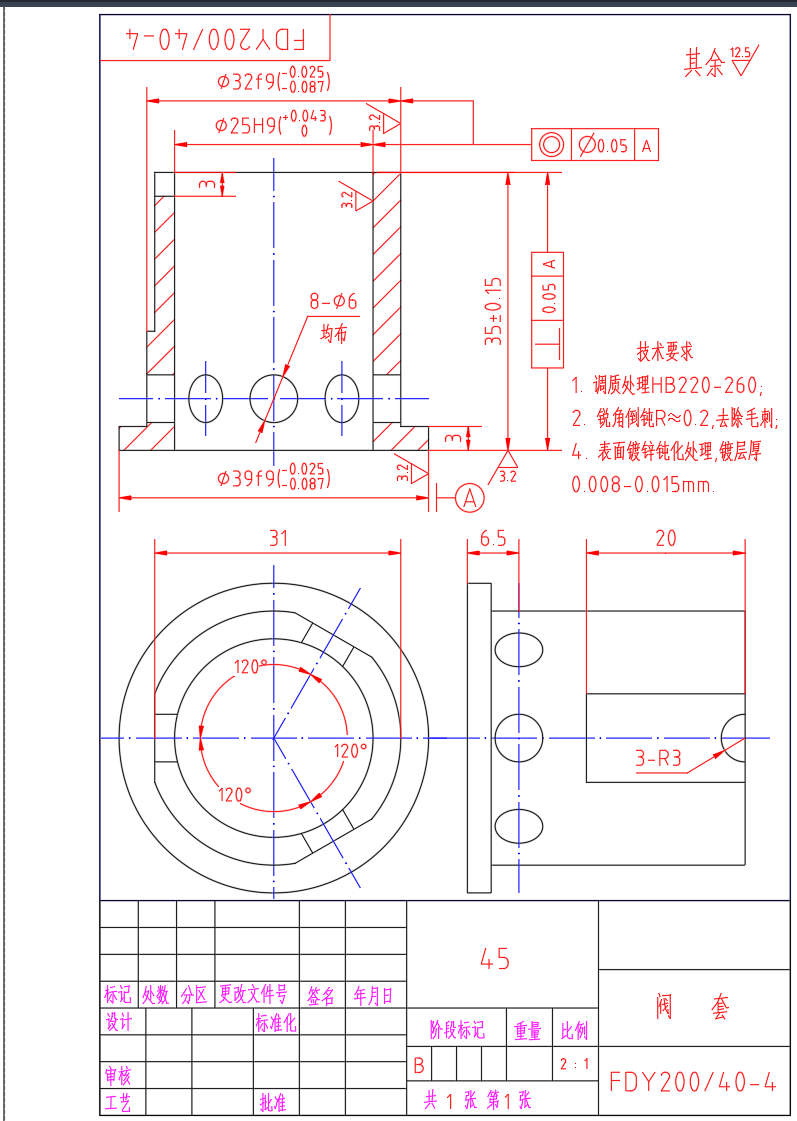

10. FDY200-40 阀套.dwg
48.4 KB

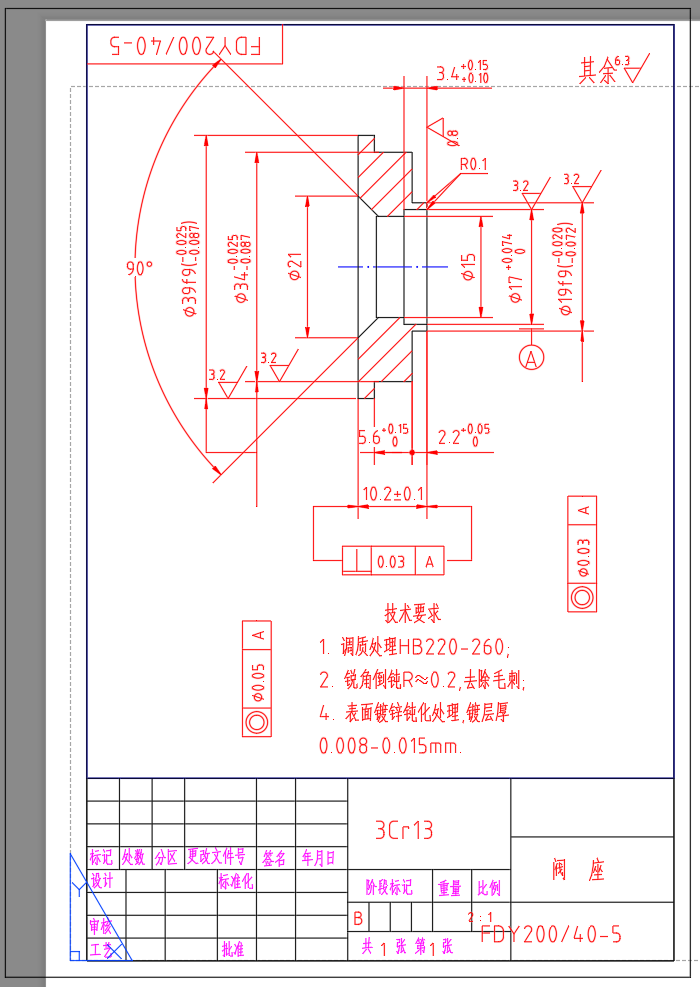

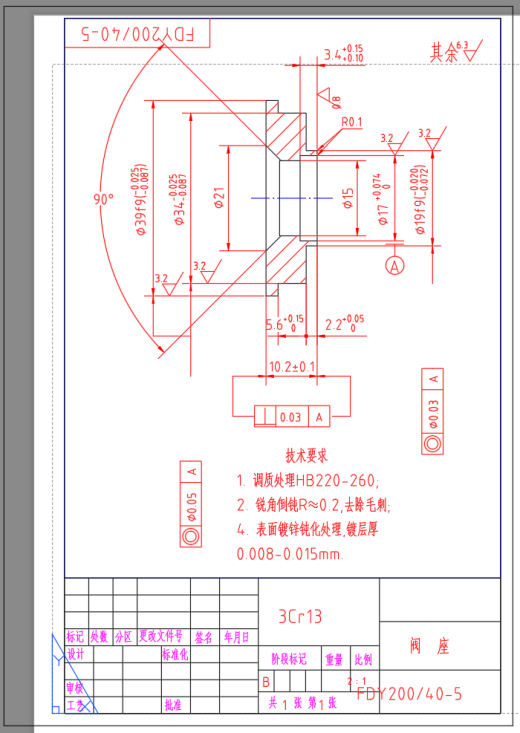

11. FDY200-40 阀座.dwg
48.9 KB
12. FDY200-40 阀芯.dwg
53.4 KB

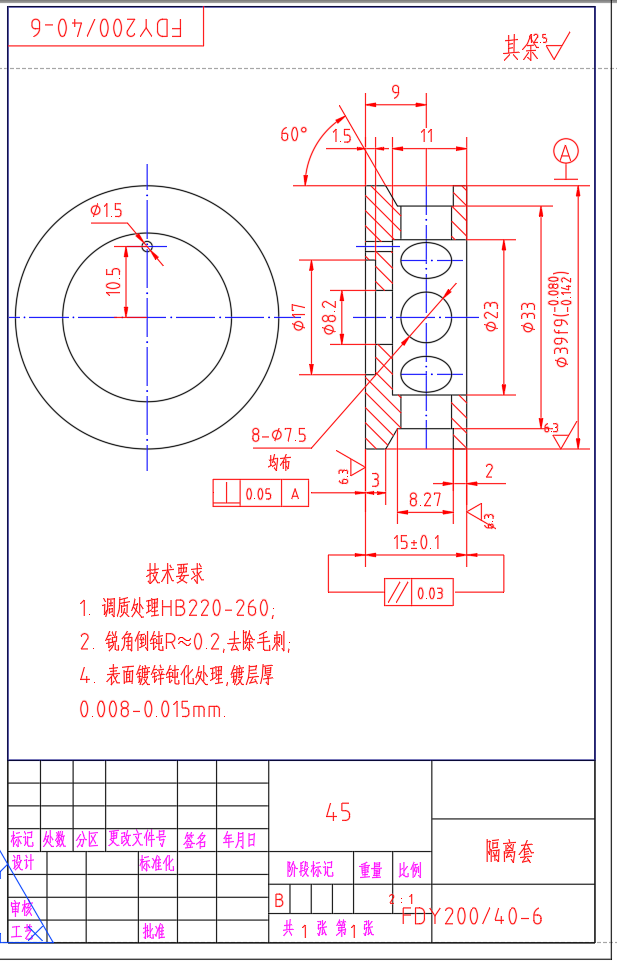

13. FDY200-40 隔离套.dwg
49.3 KB

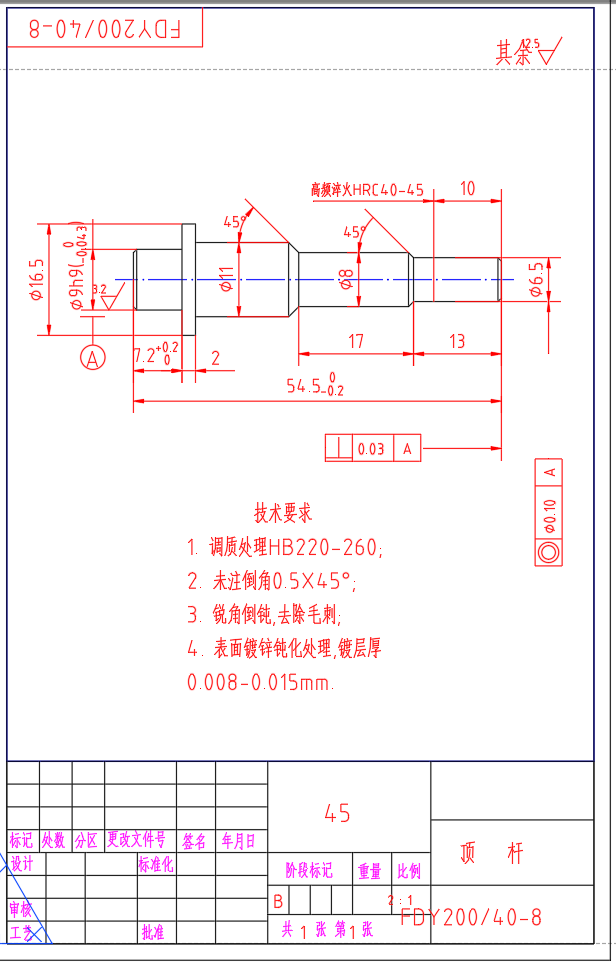

14. FDY200-40 顶杆.dwg
45 KB
15. 屏幕截图 2024-09-25 122623.png
214 KB
16. 屏幕截图 2024-09-25 122711.png
85.9 KB
17. 屏幕截图 2024-09-25 122833.png
102 KB
18. 屏幕截图 2024-09-25 122903.png
155 KB

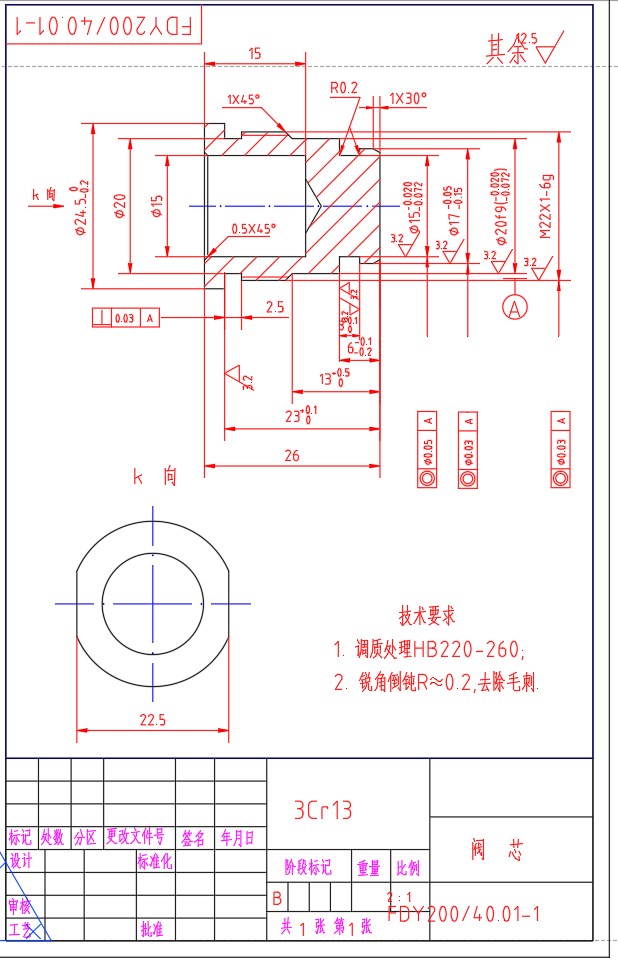

19. 屏幕截图 2024-09-25 123012.png
143 KB
20. 屏幕截图 2024-09-25 123127.png
100 KB
21. 屏幕截图 2024-09-25 123158.png
99.6 KB
22. 屏幕截图 2024-09-25 123226.png
81.2 KB
23. 屏幕截图 2024-09-25 123253.png
78.7 KB
24. 屏幕截图 2024-09-25 123318.png
110 KB
25. 屏幕截图 2024-09-25 123408.png
110 KB
26. 屏幕截图 2024-09-25 123455.png
100 KB
