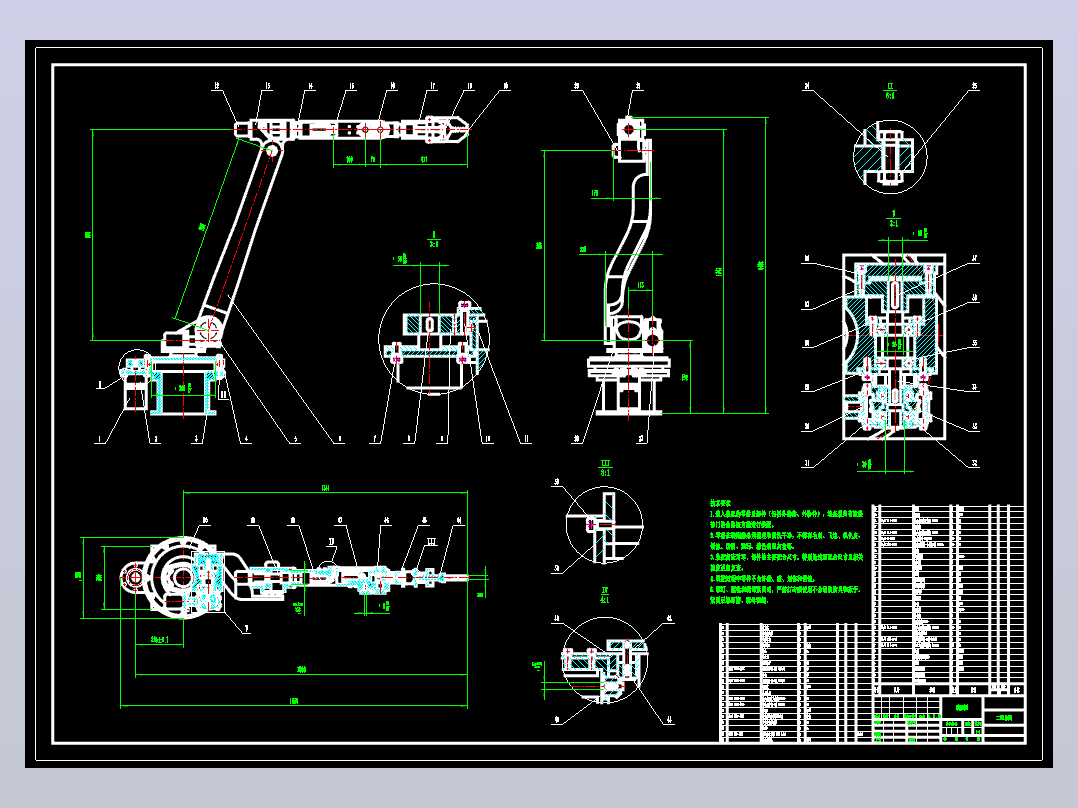

物料抓取机械手CADAutoCAD图档
CAD图档名称为：物料抓取机械手CAD，属于机械设备，智能装置分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10522250
模型大小：1.8M
软件版本： AutoCAD 2004
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2026-07-01
图纸介绍：
下载模型
文件列表

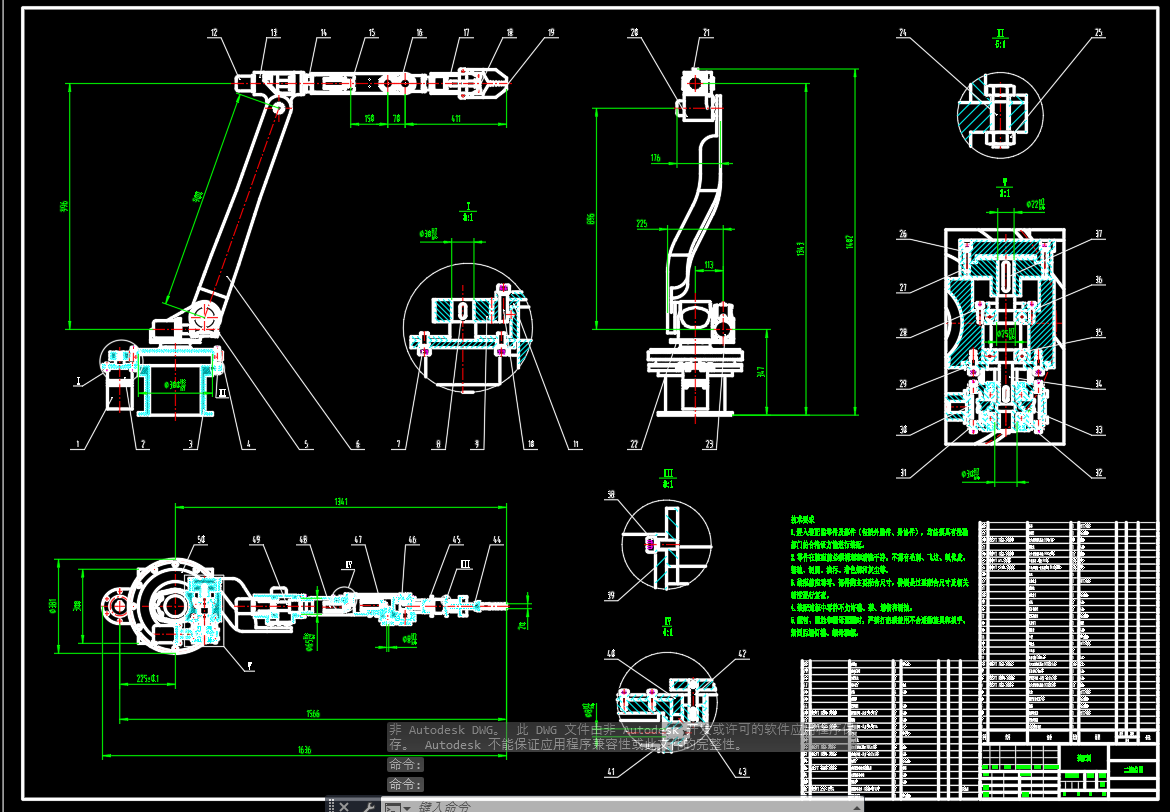

1. 二维总图.dwg
623 KB
2. 二维总图.png
217 KB

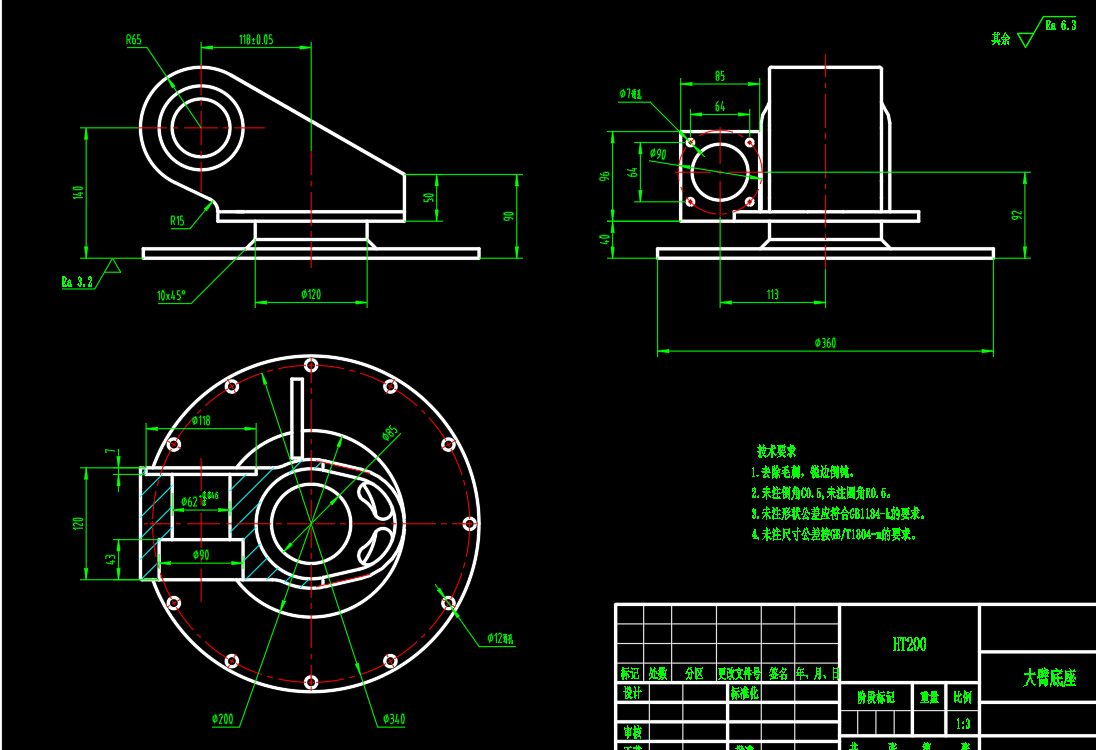

3. 大臂底座.dwg
97.8 KB
4. 大臂底座.png
109 KB
5. 大臂旋转驱动轴.dwg
83.2 KB
6. 底座.dwg
90.4 KB
7. 底部连接座.dwg
82.4 KB

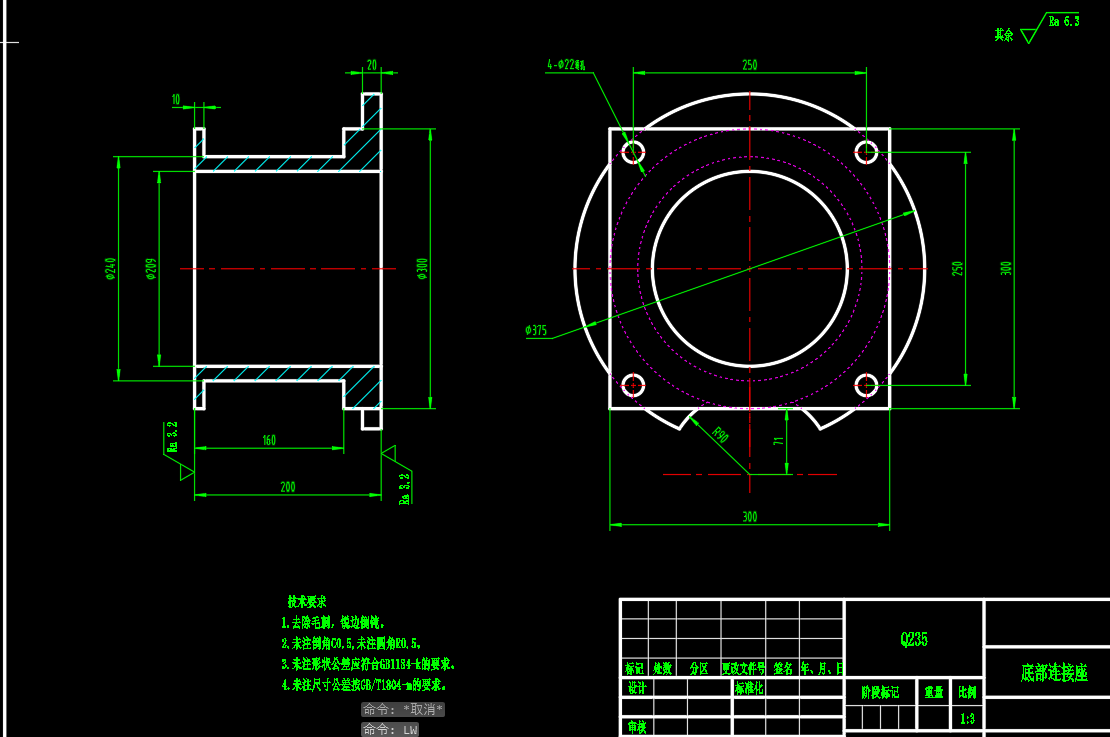

8. 底部连接座.png
77 KB
9. 抓头连接杆.dwg
78.7 KB
10. 斜齿轮.dwg
80.7 KB

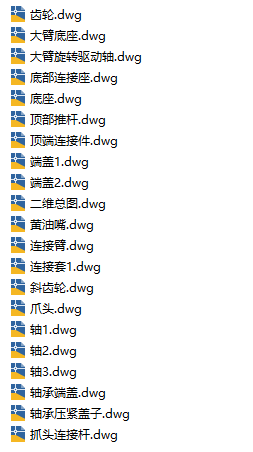

11. 明细.png
11.6 KB

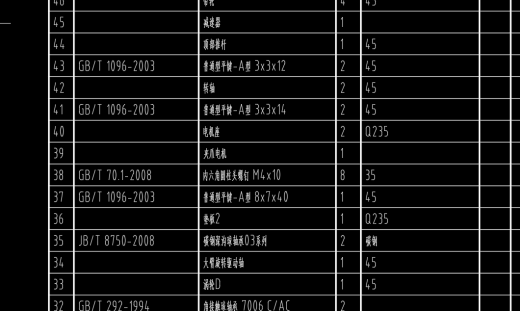

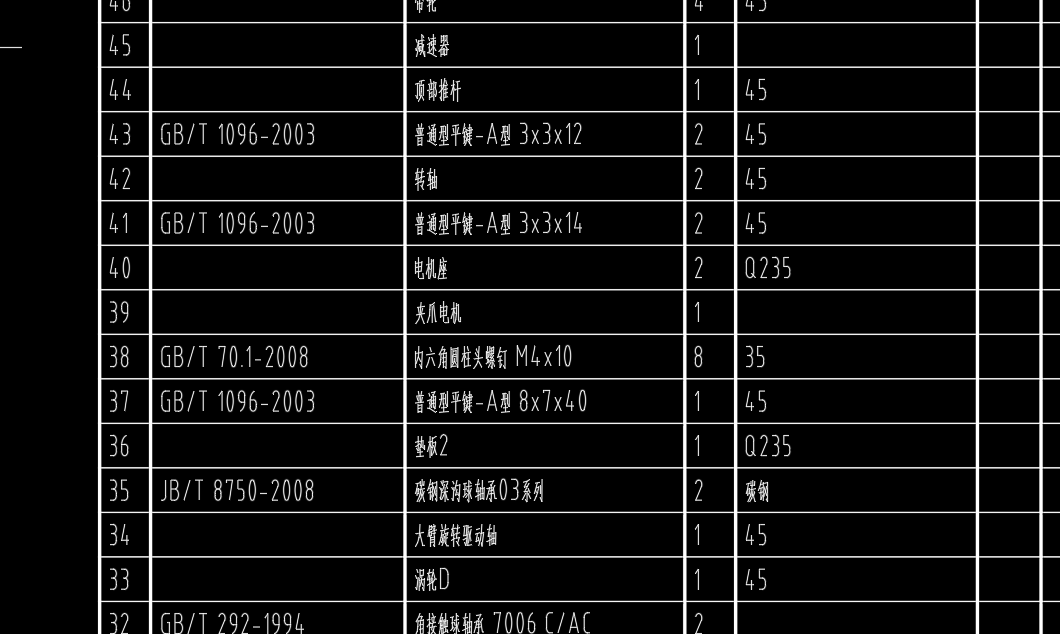

12. 明细表.png
89.3 KB
13. 爪头.dwg
87.7 KB
14. 端盖1.dwg
84.4 KB
15. 端盖2.dwg
85.6 KB
16. 轴1.dwg
76.8 KB
17. 轴2.dwg
77 KB
18. 轴3.dwg
77.2 KB
19. 轴承压紧盖子.dwg
82.9 KB
20. 轴承端盖.dwg
84.2 KB
21. 连接套1.dwg
78.6 KB

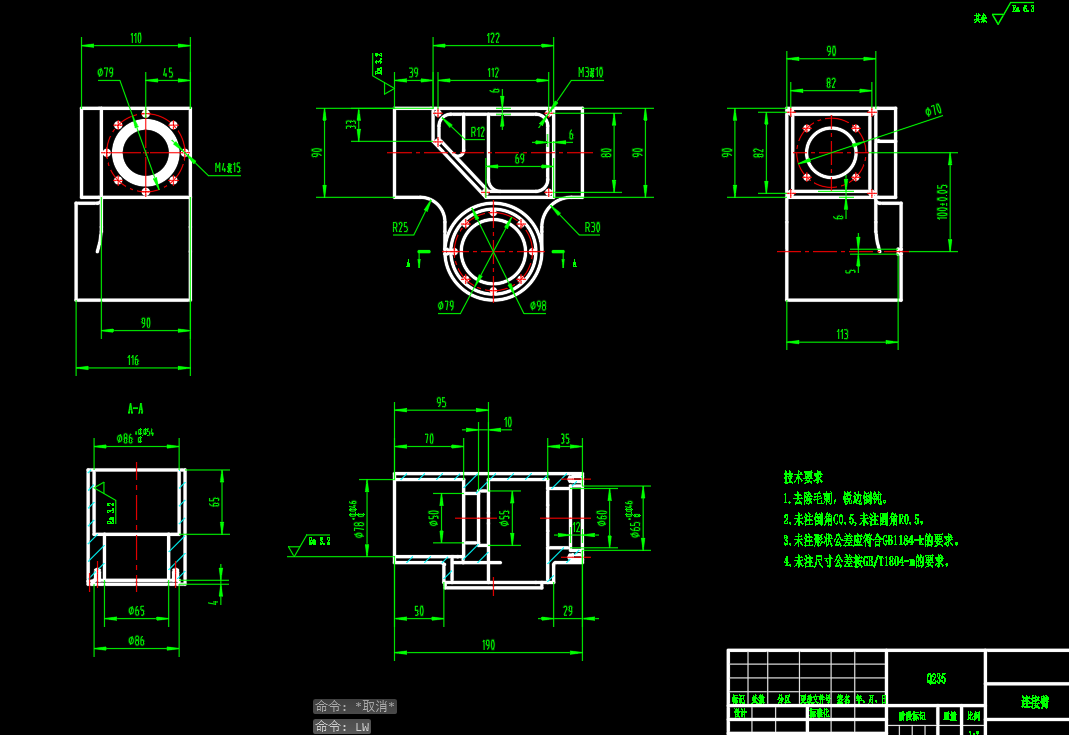

22. 连接臂.dwg
106 KB
23. 连接臂.png
93.9 KB
24. 顶端连接件.dwg
84.8 KB
25. 顶部推杆.dwg
88.1 KB

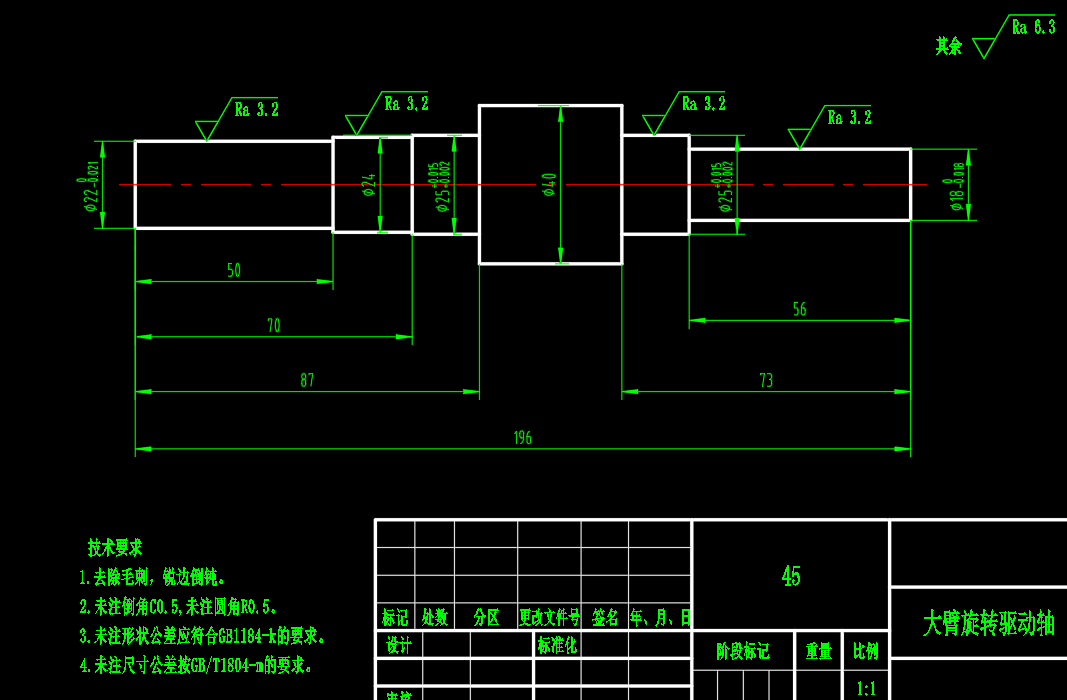

26. 驱动轴.png
43.6 KB
27. 黄油嘴.dwg
79 KB
28. 齿轮.dwg
84.5 KB
