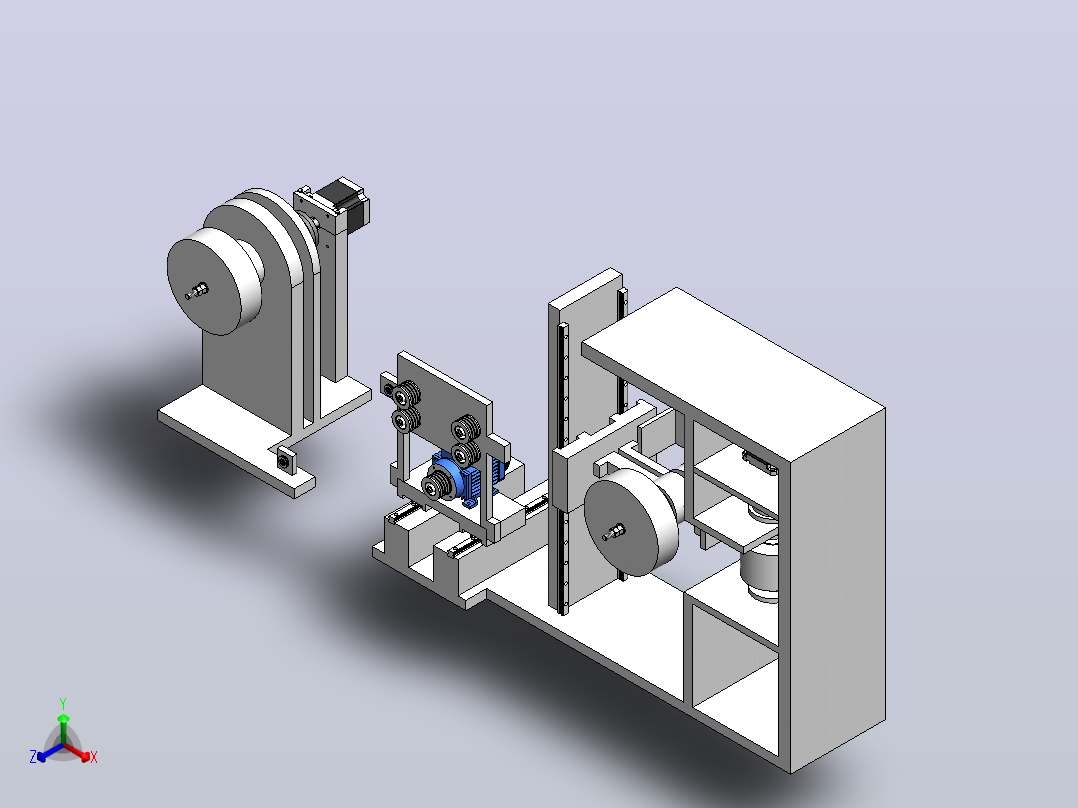

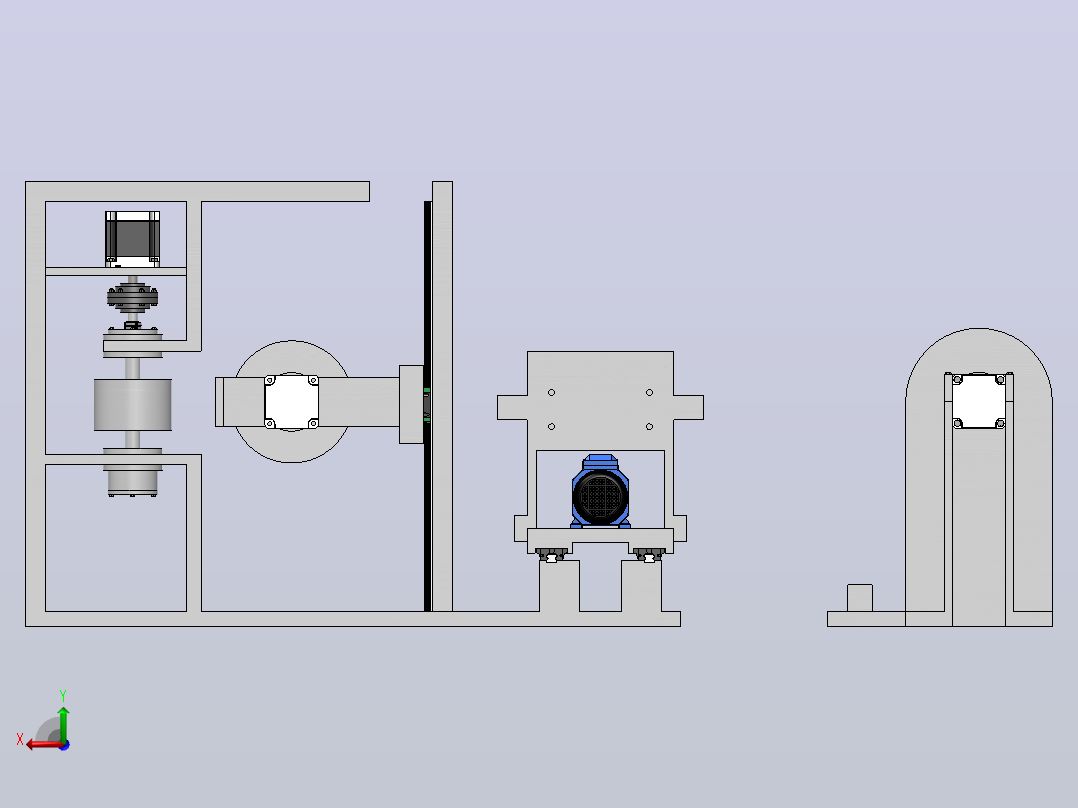

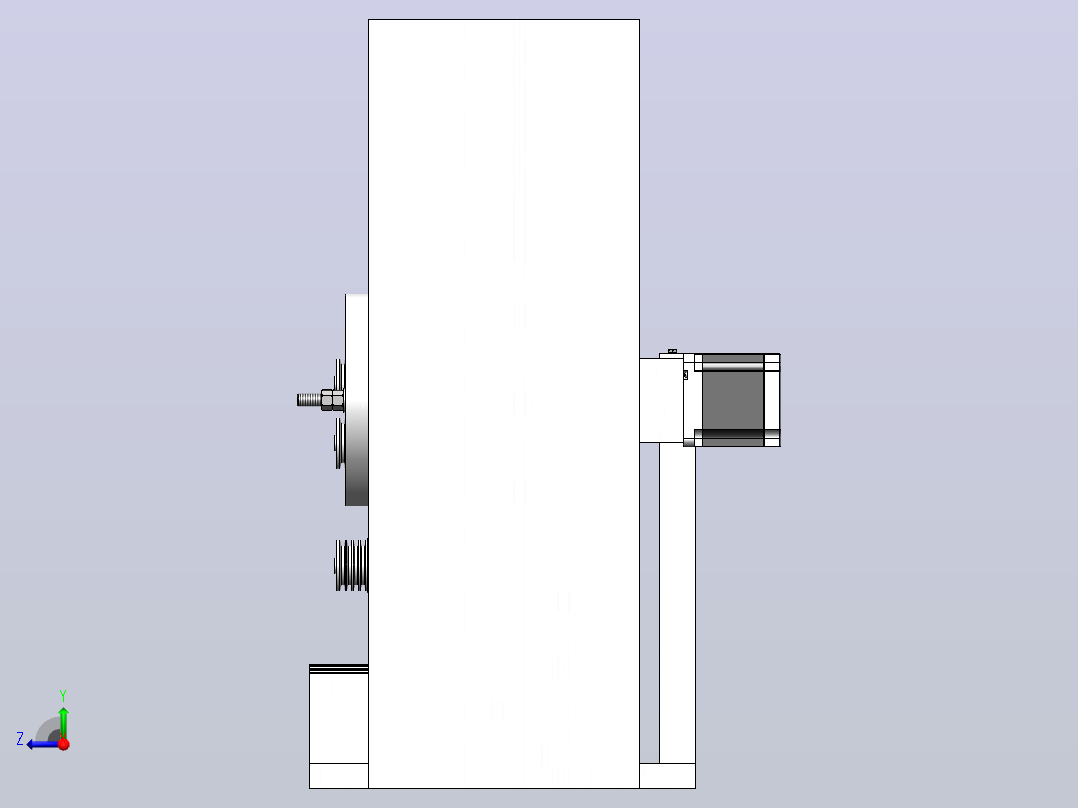

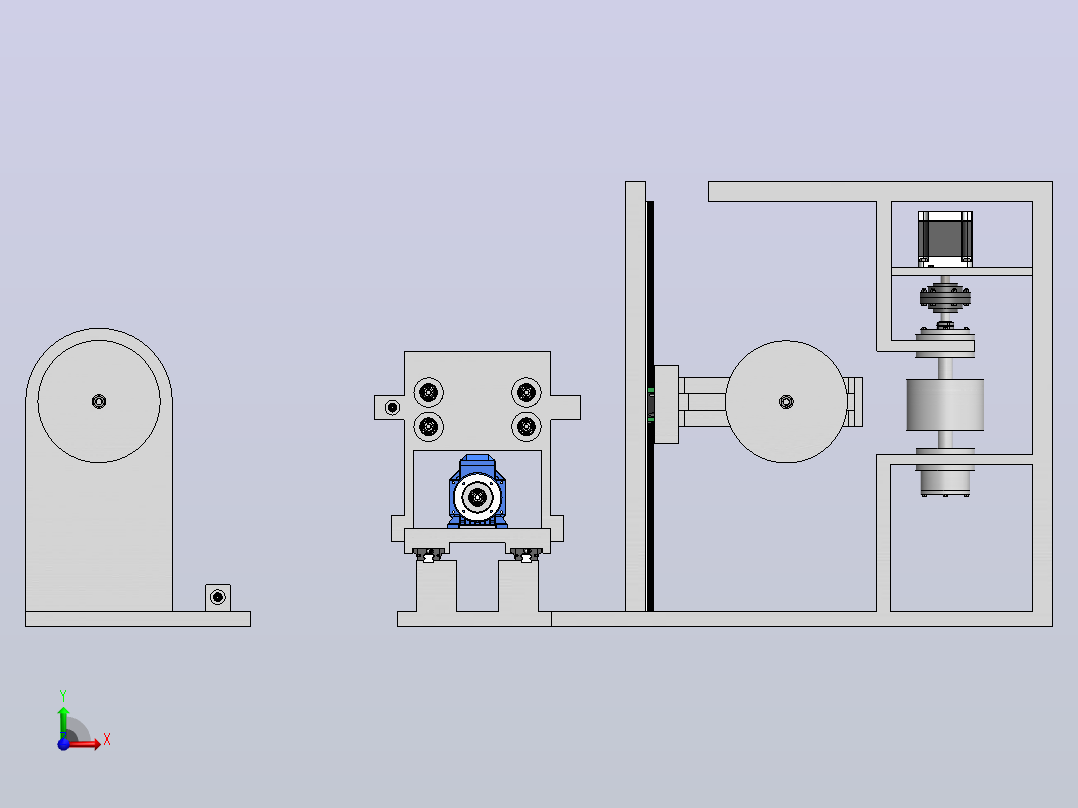

小直径电缆绕线机设计SWSolidWorks 三维模型
三维机械图纸名称为：小直径电缆绕线机设计SW，属于电力仪表，电气附件分类，软件为SolidWorks, 三维模型格式为sldprt,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10514127
模型大小：20.57M
软件版本： SolidWorks
模型格式：sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-06-25
图纸介绍：
下载模型
文件列表
1. GB╱T 1096-2003[普通平键 A型键 4×4×32].SLDPRT
93.8 KB
2. GB╱T 276-2013[深沟球轴承[60000]6306].SLDPRT
1.04 MB
3. GB╱T 5781-2016[六角头螺栓 全螺纹 C级M5×16].SLDPRT
160 KB
4. GB╱T 5781-2016[六角头螺栓 全螺纹 C级M8×25].SLDPRT
162 KB
5. GB╱T 5782-2016[六角头螺栓M6×60].SLDPRT
175 KB
6. GB╱T 6170-2000[1型六角螺母 A级和B级(M14)].SLDPRT
126 KB
7. GB╱T 812-1988[圆螺母M18×1.5].SLDPRT
126 KB
8. GB╱T 812-1988[圆螺母M25×1.5].SLDPRT
125 KB
9. GB╱T 95-2002[平垫圈 C级14].SLDPRT
64.3 KB
10. IM B34 H80-112(YE2、YE3)通用电机[YE2-80M1-2-B34].SLDPRT
3.02 MB
11. JB╱T 8854.2-2001[GⅡCL1～13型鼓形齿式联轴器GⅡCL1联轴器 18×42／ 18×42].SLDPRT
748 KB
12. 三维总图.SLDASM
3.1 MB

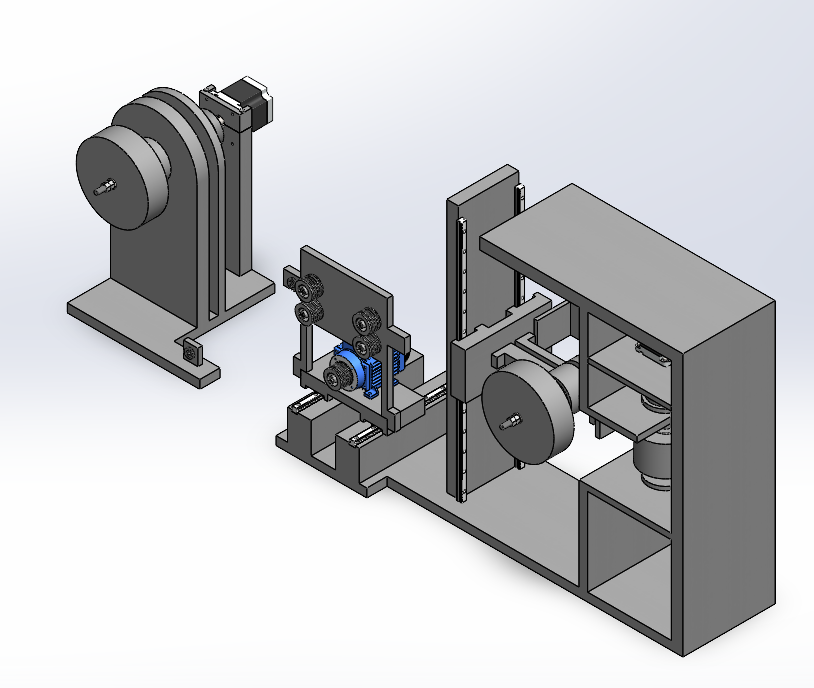

13. 三维总图.png
141 KB

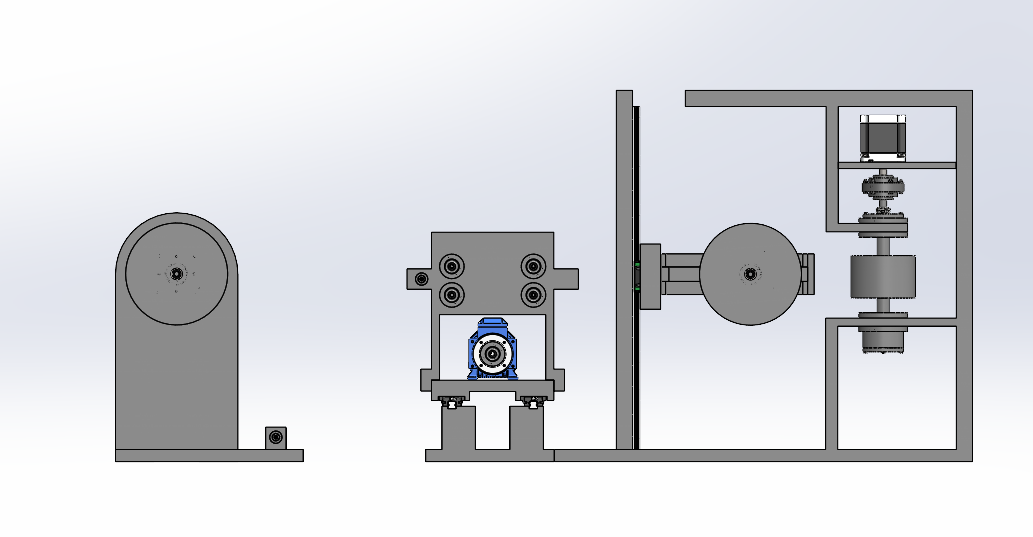

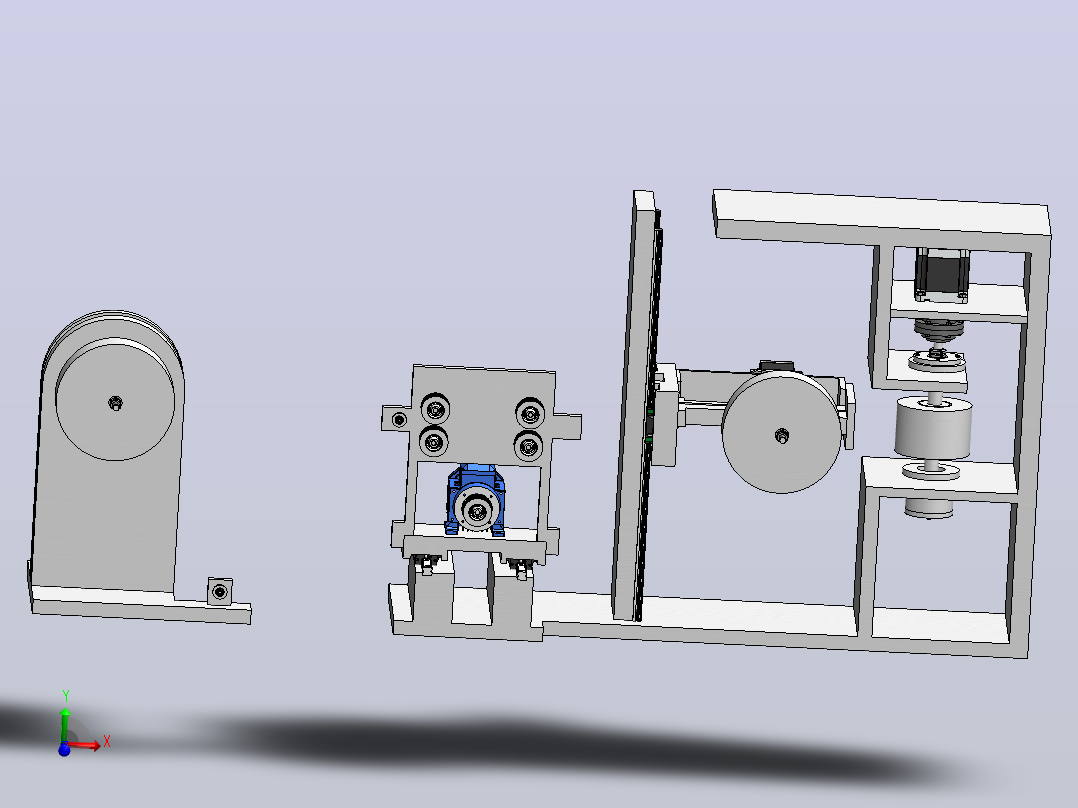

14. 主视图.png
84.9 KB

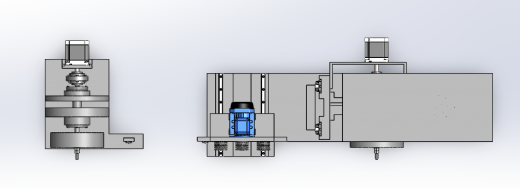

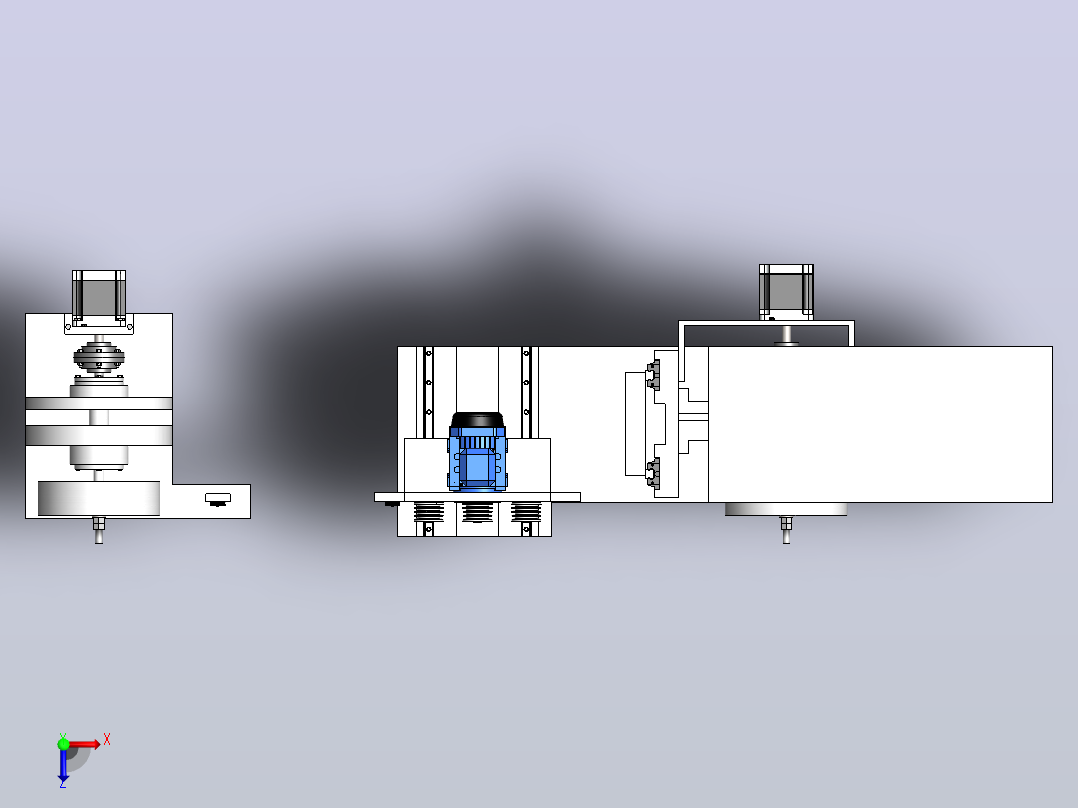

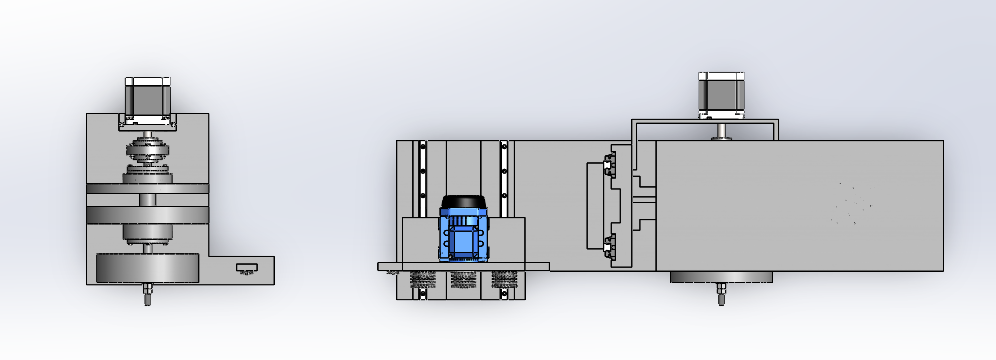

15. 俯视图.png
98.8 KB
16. 垫圈.SLDPRT
67.1 KB
17. 安装座1.SLDPRT
112 KB
18. 安装座2.SLDPRT
114 KB
19. 安装板.SLDPRT
116 KB
20. 安装板2.SLDPRT
55.3 KB
21. 小带轮.SLDPRT
218 KB

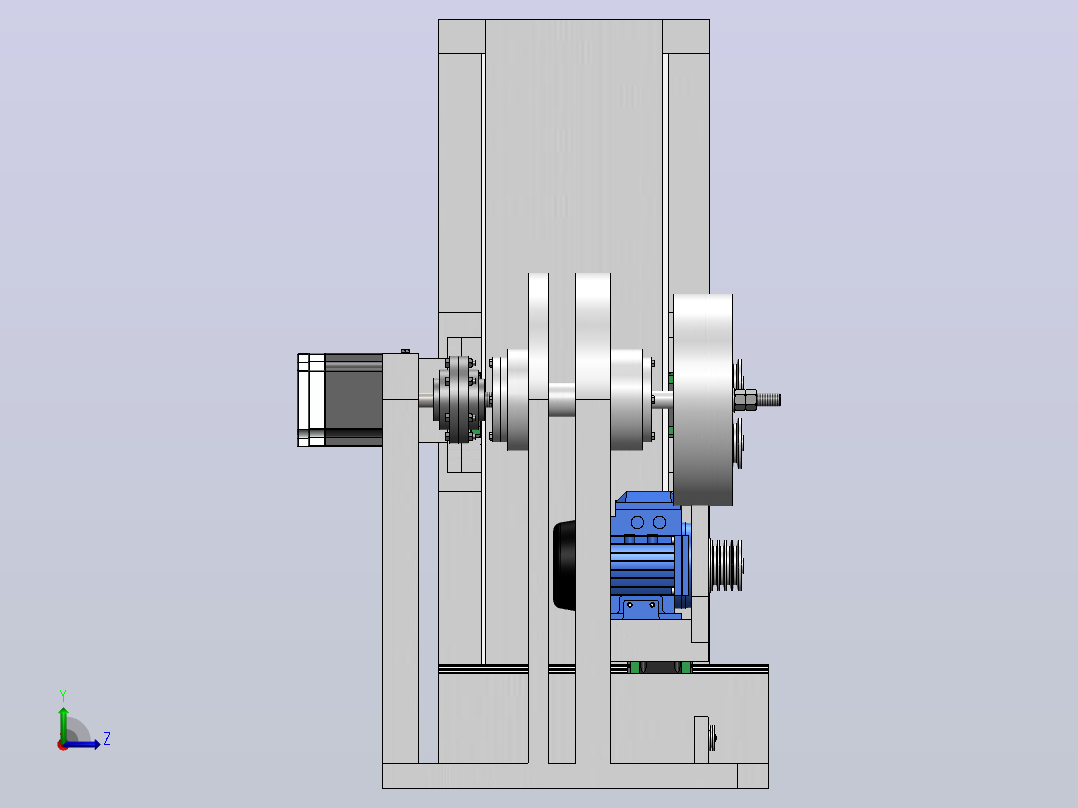

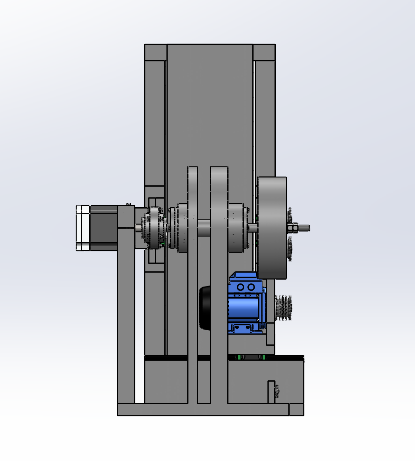

22. 左视图.png
35.1 KB
23. 带轮.SLDPRT
247 KB
24. 底座.SLDPRT
298 KB
25. 放线轴.SLDPRT
125 KB
26. 溜板.SLDPRT
96.9 KB
27. 溜板2.SLDPRT
86.5 KB
28. 电机.SLDPRT
553 KB
29. 电机压板.SLDPRT
109 KB
30. 电机安装板.SLDPRT
80.7 KB
31. 直线导轨线性滑轨HGW-CC╱HGW-HC[HGW20CC1R390Z0HI＋RC].SLDASM
780 KB
32. 直线导轨线性滑轨HGW-CC╱HGW-HC[HGW20CC1R390Z0HI＋RC]_1.SLDPRT
1.5 MB
33. 直线导轨线性滑轨HGW-CC╱HGW-HC[HGW20CC1R390Z0HI＋RC]_2.SLDPRT
1.08 MB
34. 直线导轨线性滑轨HGW-CC╱HGW-HC[HGW20CC1R840Z0HI＋RC].SLDASM
791 KB
35. 直线导轨线性滑轨HGW-CC╱HGW-HC[HGW20CC1R840Z0HI＋RC]_1.SLDPRT
1.5 MB
36. 直线导轨线性滑轨HGW-CC╱HGW-HC[HGW20CC1R840Z0HI＋RC]_2.SLDPRT
1.09 MB
37. 箱体.SLDPRT
273 KB
38. 线卷.SLDPRT
73.1 KB
39. 转盘.SLDPRT
74.3 KB
40. 转轴.SLDPRT
88.1 KB
41. 轴.SLDPRT
81.4 KB

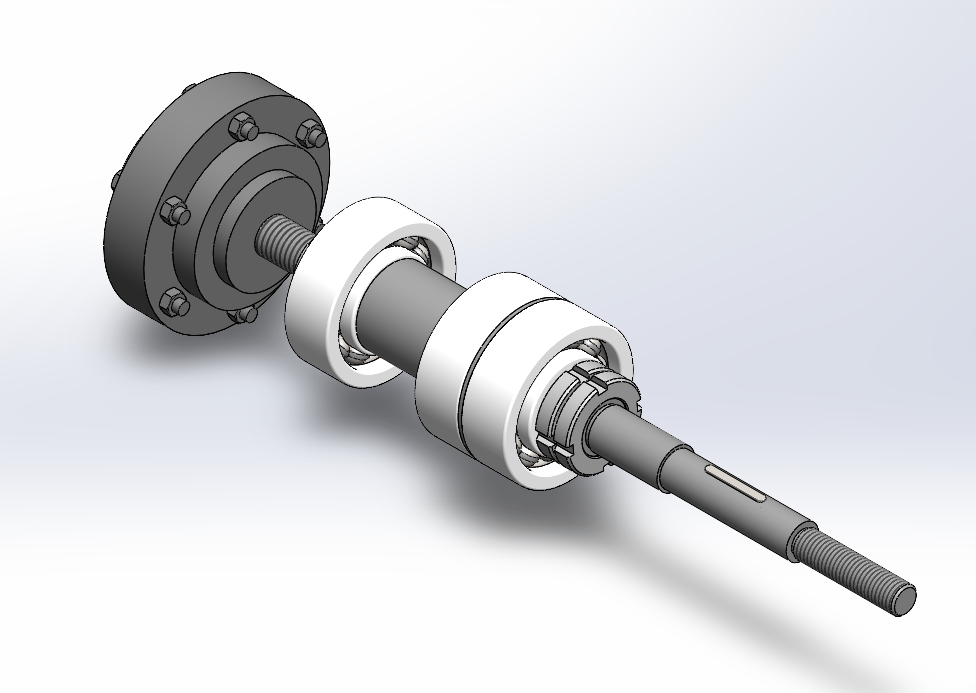

42. 轴.png
195 KB
43. 轴1.SLDASM
1.19 MB
44. 轴2.SLDPRT
80.5 KB
45. 轴套.SLDPRT
88.7 KB
46. 轴承端盖.SLDPRT
126 KB
47. 轴承端盖1.SLDPRT
109 KB
48. 轴承端盖2.SLDPRT
112 KB
49. 轴承端盖3.SLDPRT
126 KB
