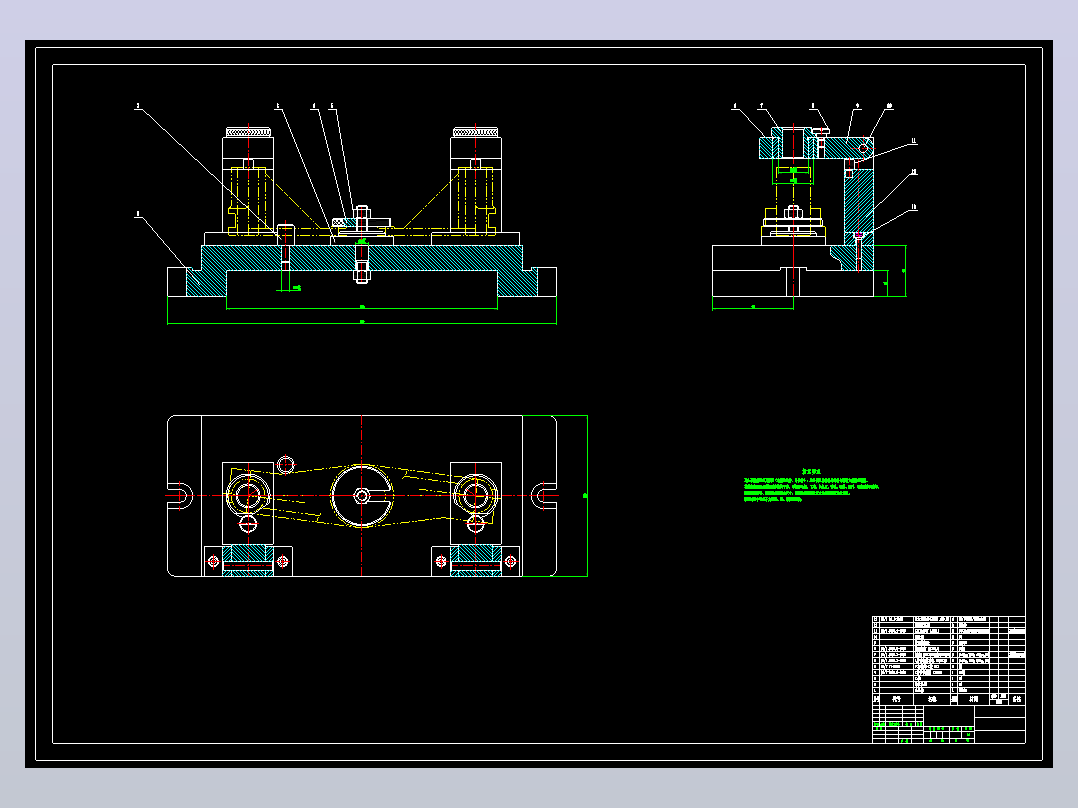

831006拨叉未铣断前钻扩铰25的孔机械加工工艺规程及夹具设计AutoCAD图档
CAD图档名称为：831006拨叉未铣断前钻扩铰25的孔机械加工工艺规程及夹具设计，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10509779
模型大小：965.21KB
软件版本： AutoCAD 2004
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2026-06-21
图纸介绍：
下载模型
文件列表
1. 夹具体.dwg
89.6 KB
2. 工序卡片.doc
322 KB
3. 工程图文档3.dwg
161 KB
4. 工艺卡片整合2004改.dwg
110 KB
5. 工艺计算.doc
500 KB
6. 拨叉.dwg
96.9 KB
7. 毛坯图.dwg
91.5 KB
8. 流程卡.dwg
87 KB
9. 装配图.dwg
166 KB
10. 钻说明书.doc
655 KB
