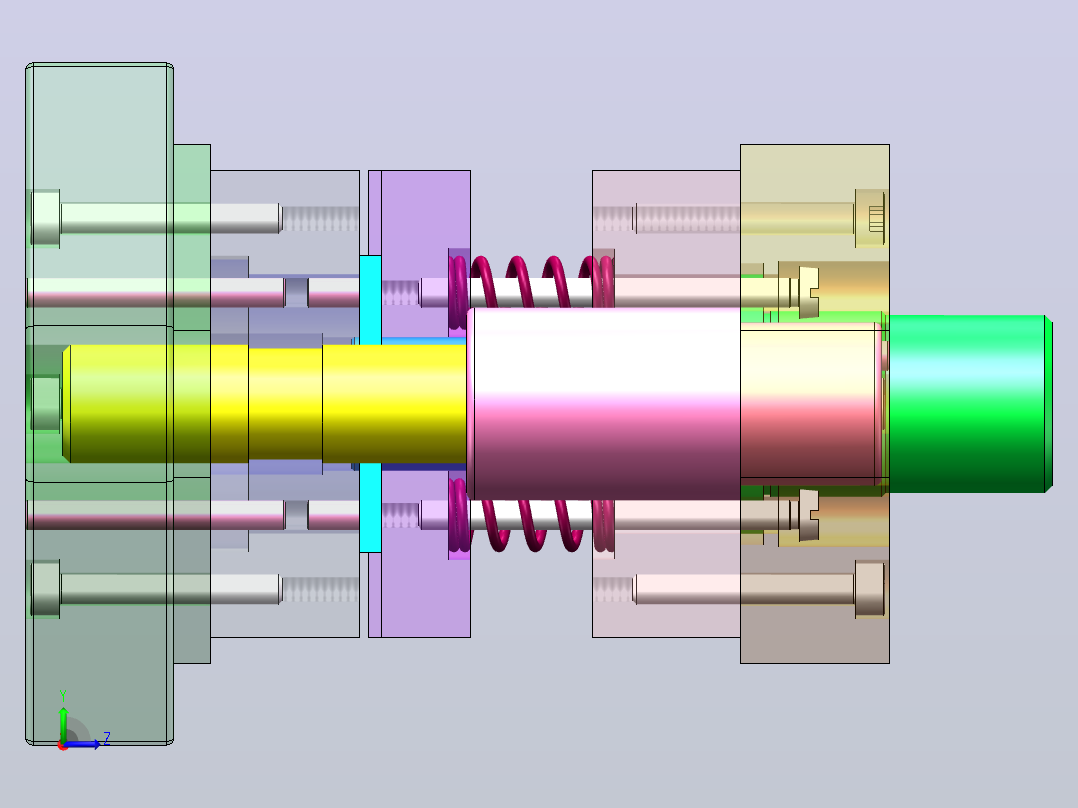

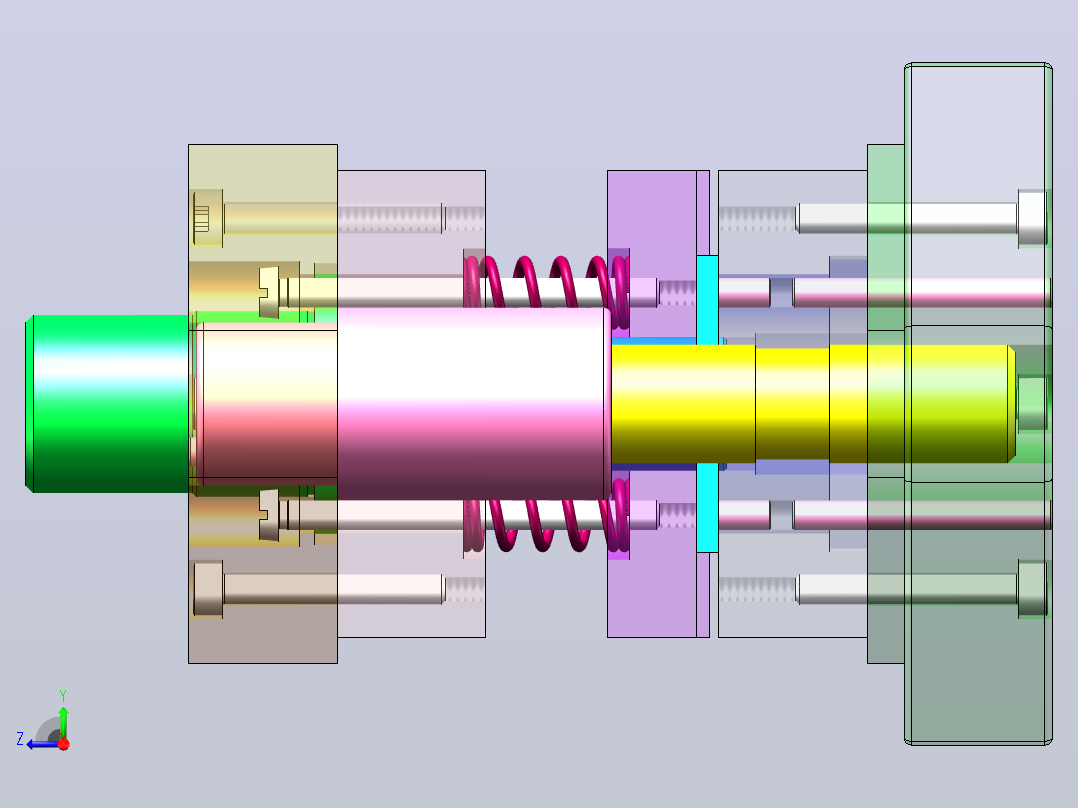

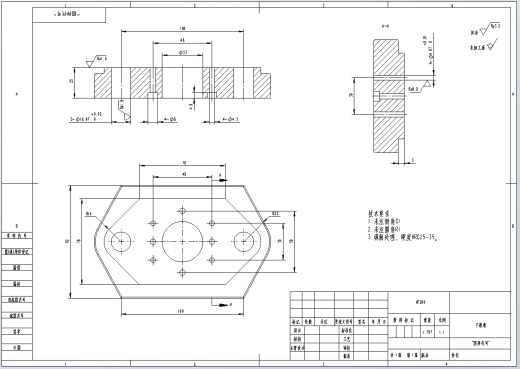

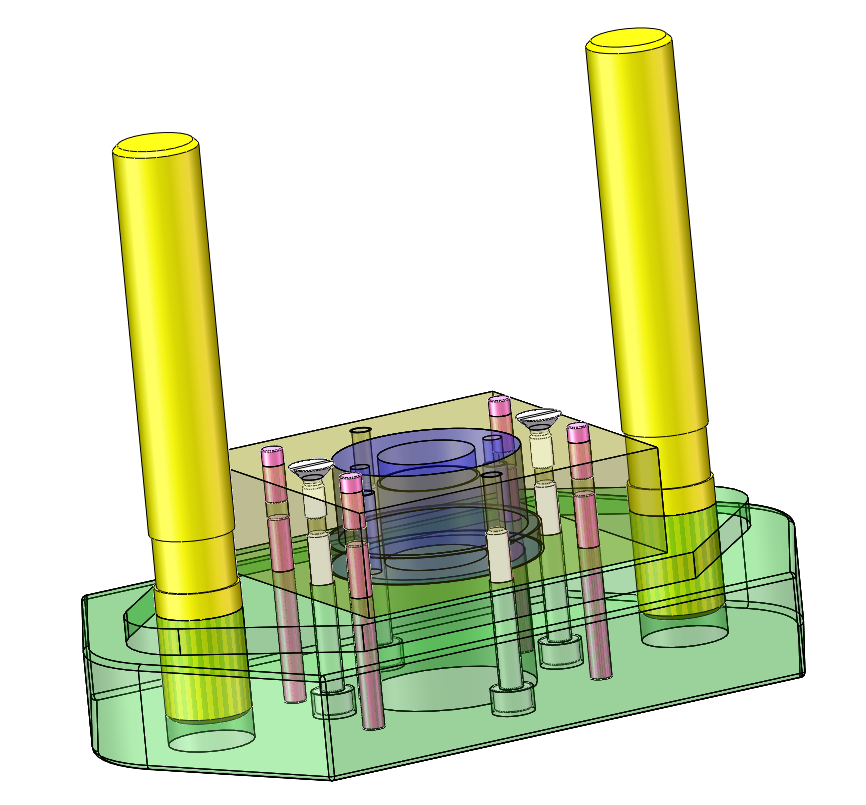

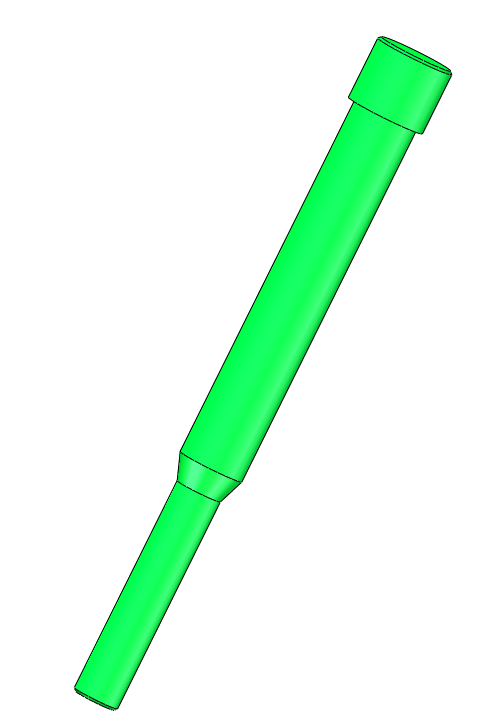

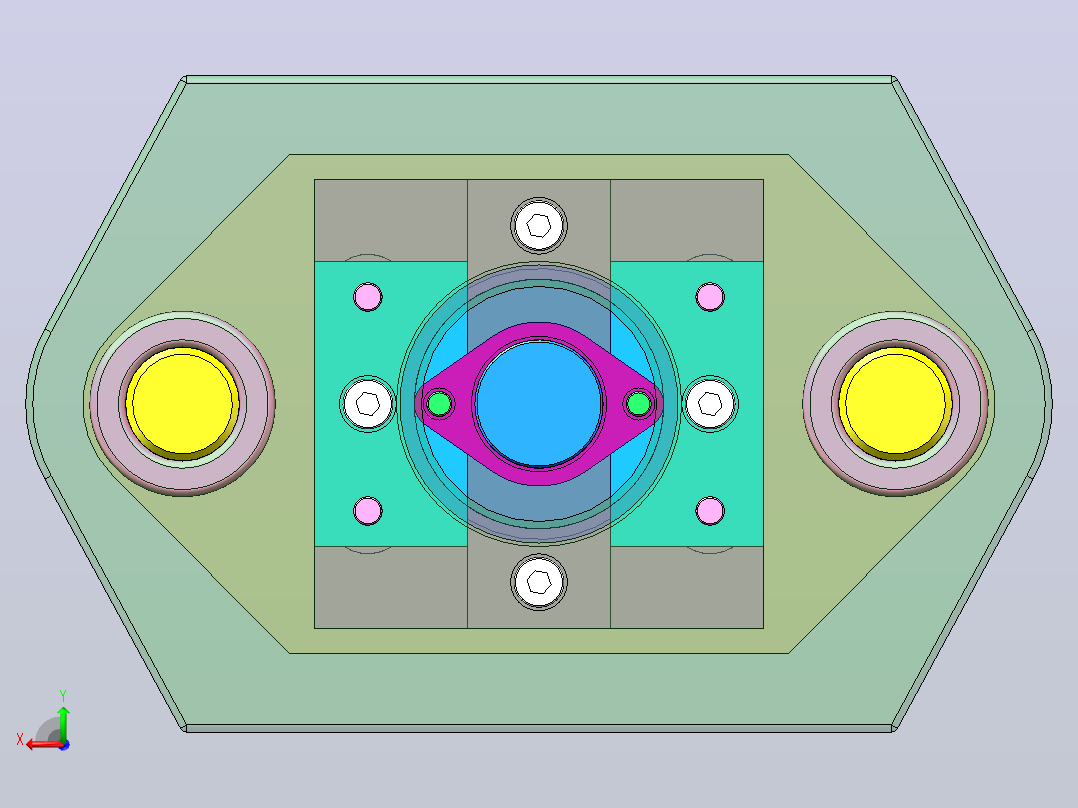

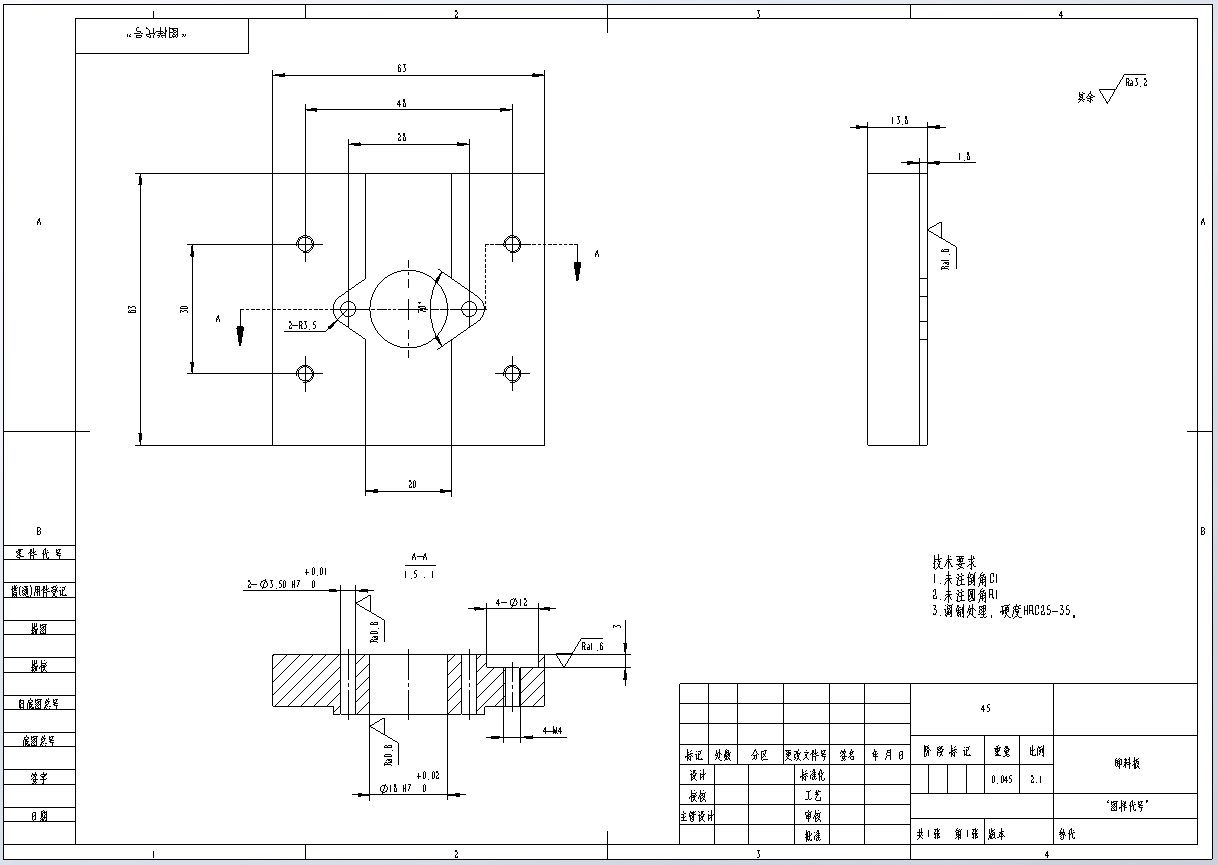

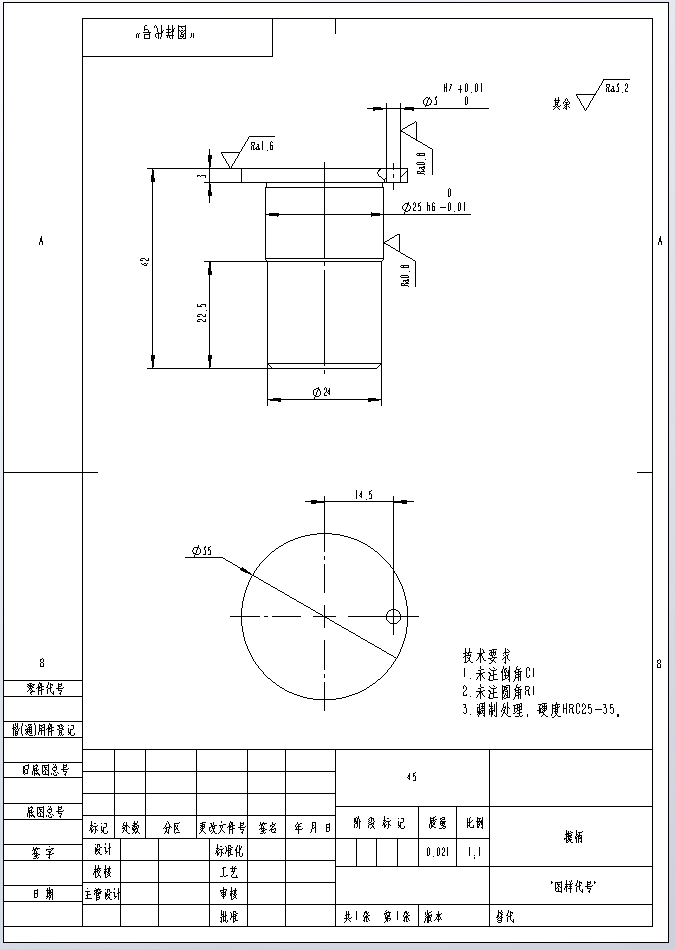

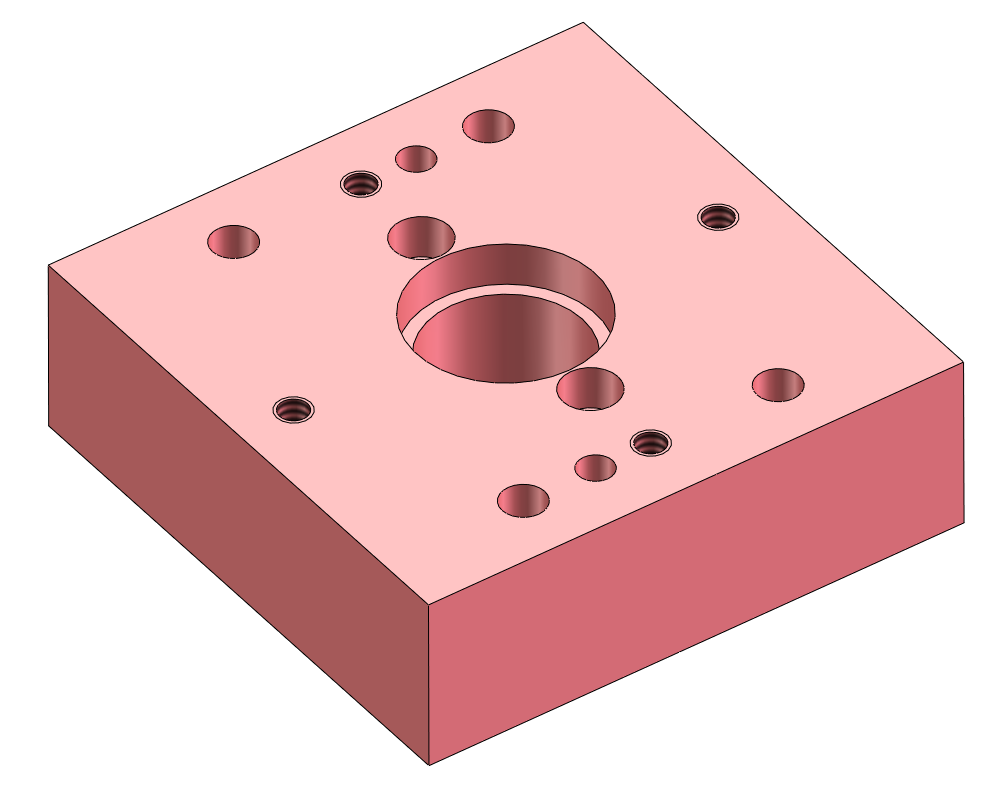

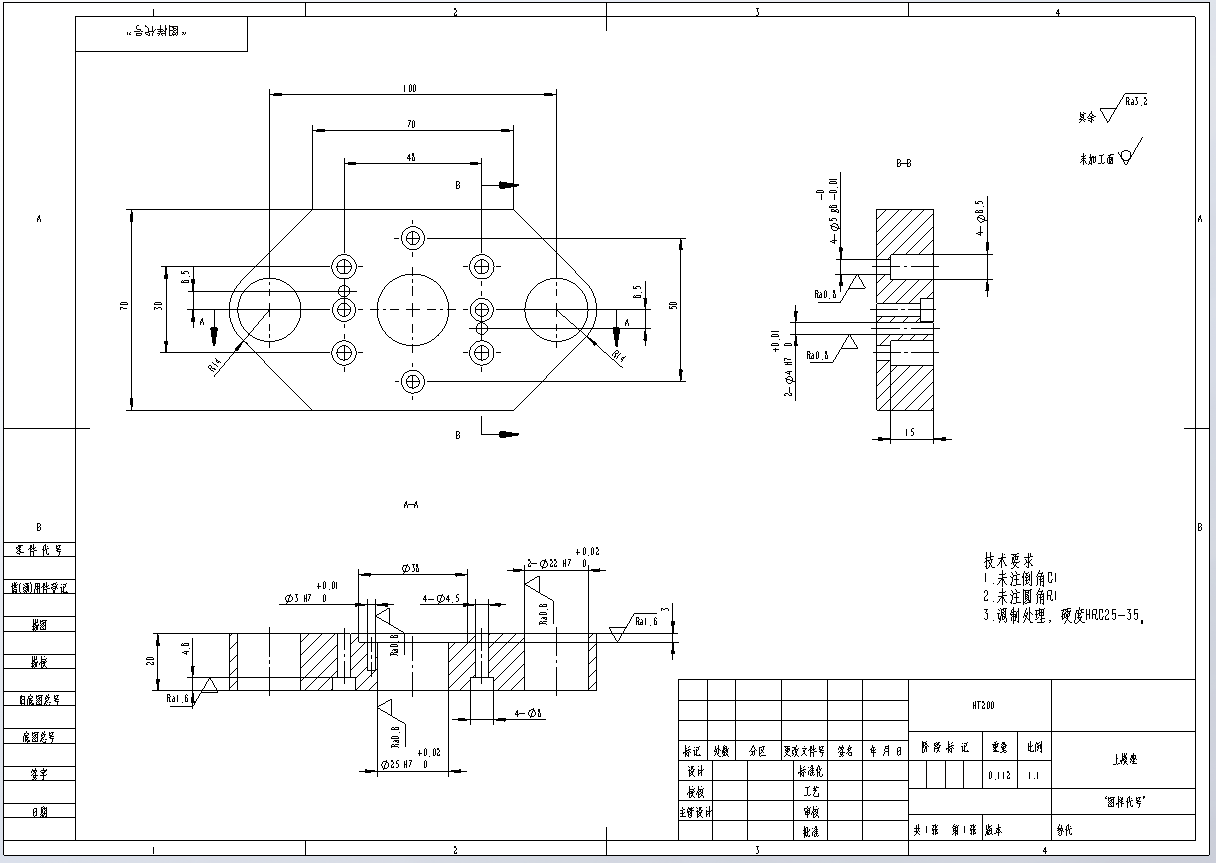

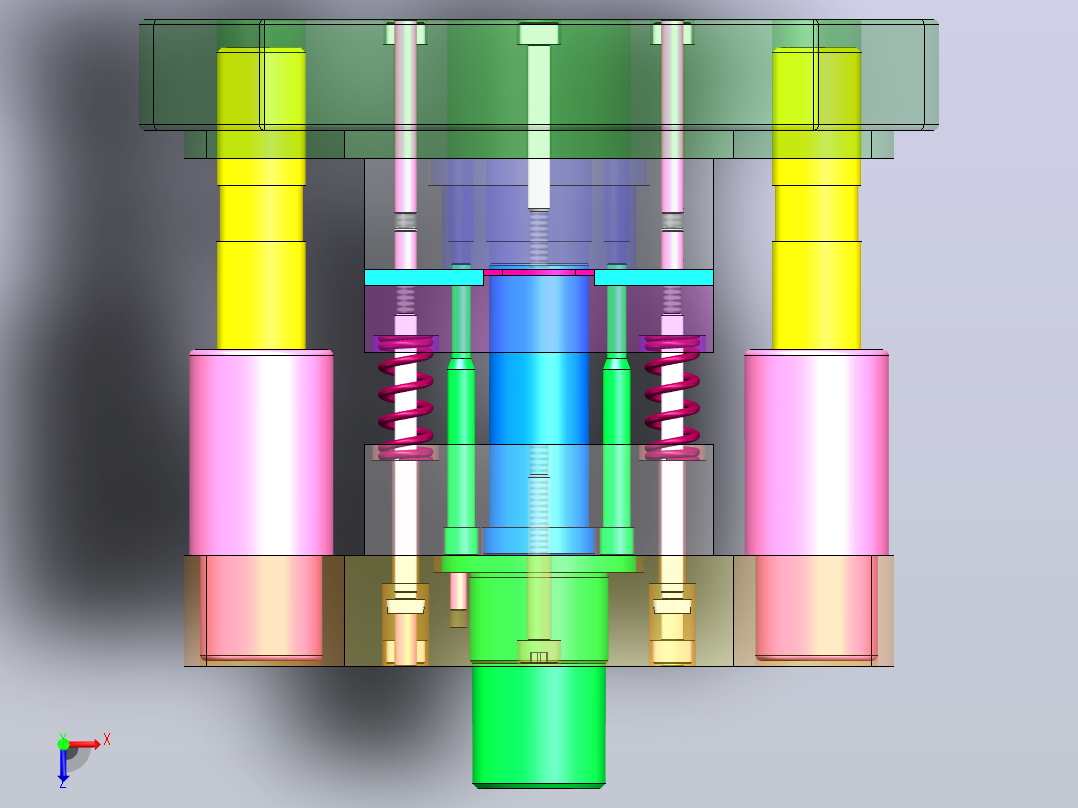

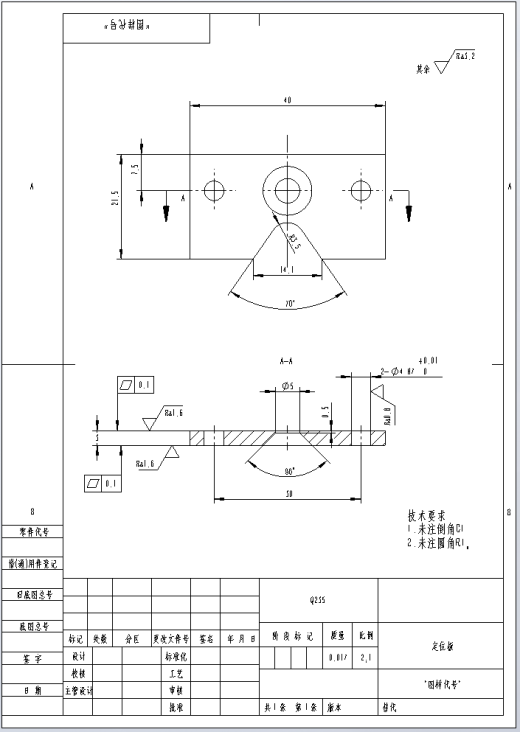

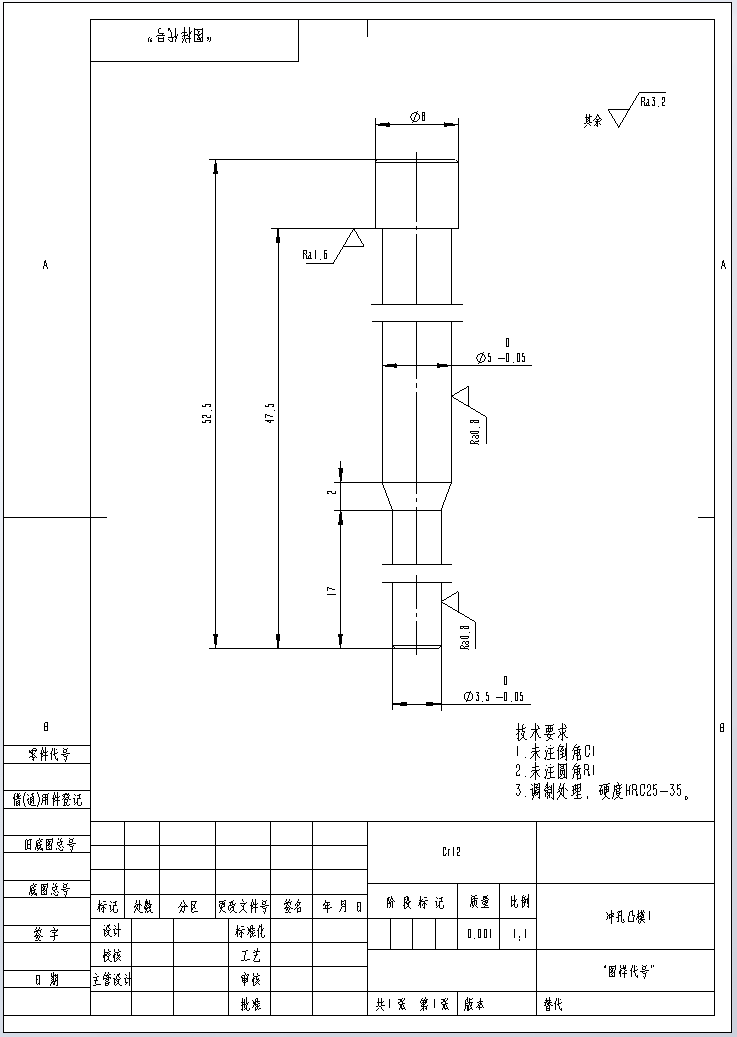

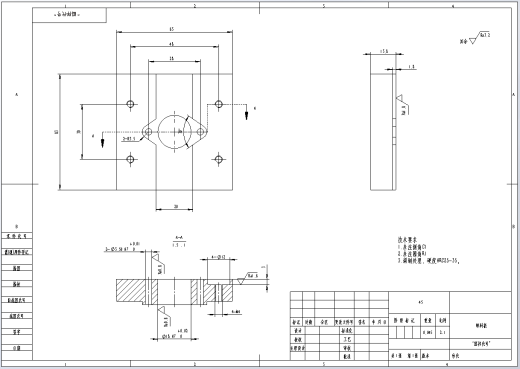

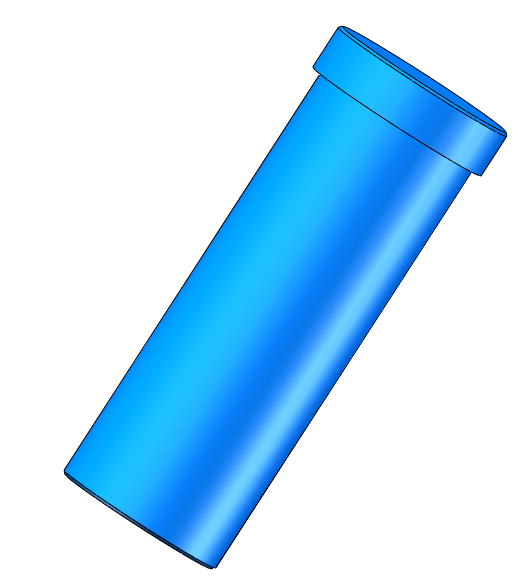

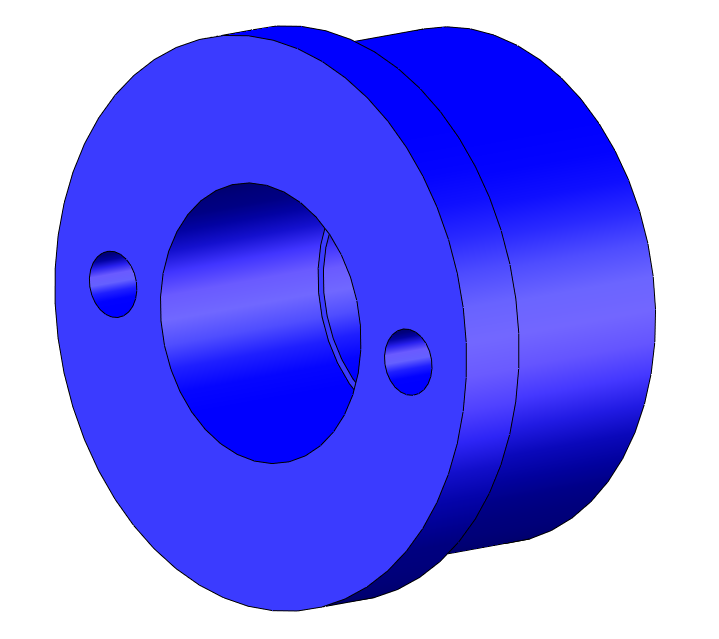

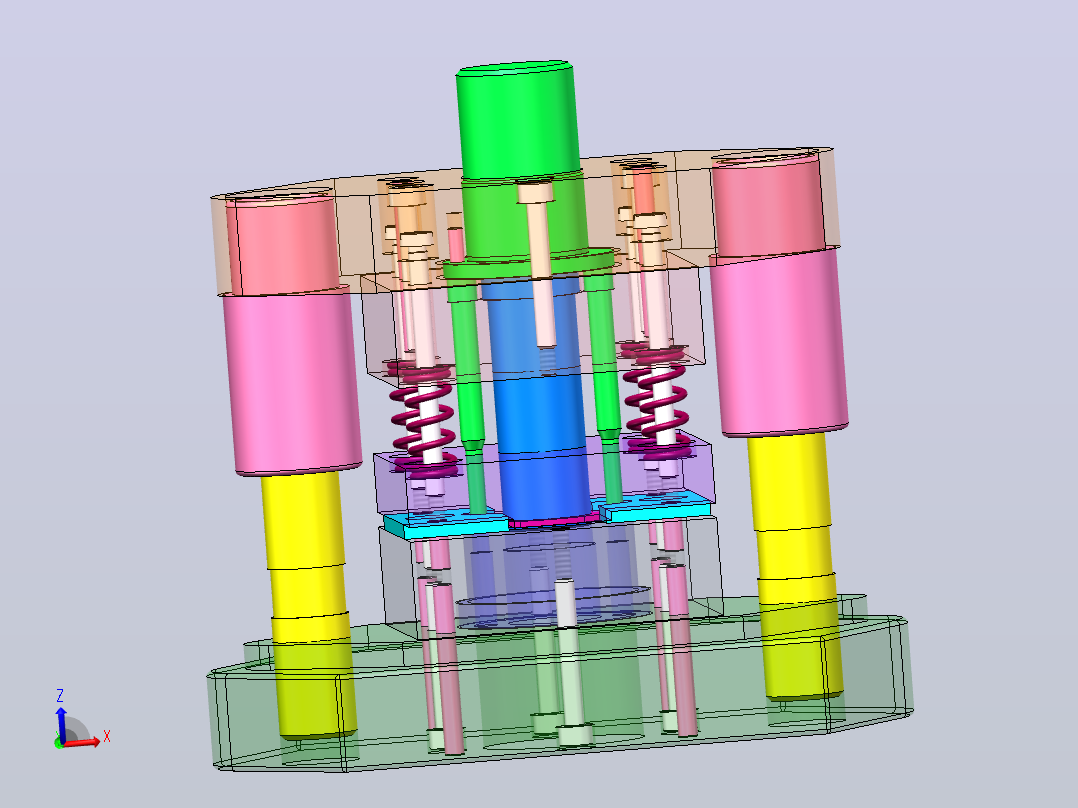

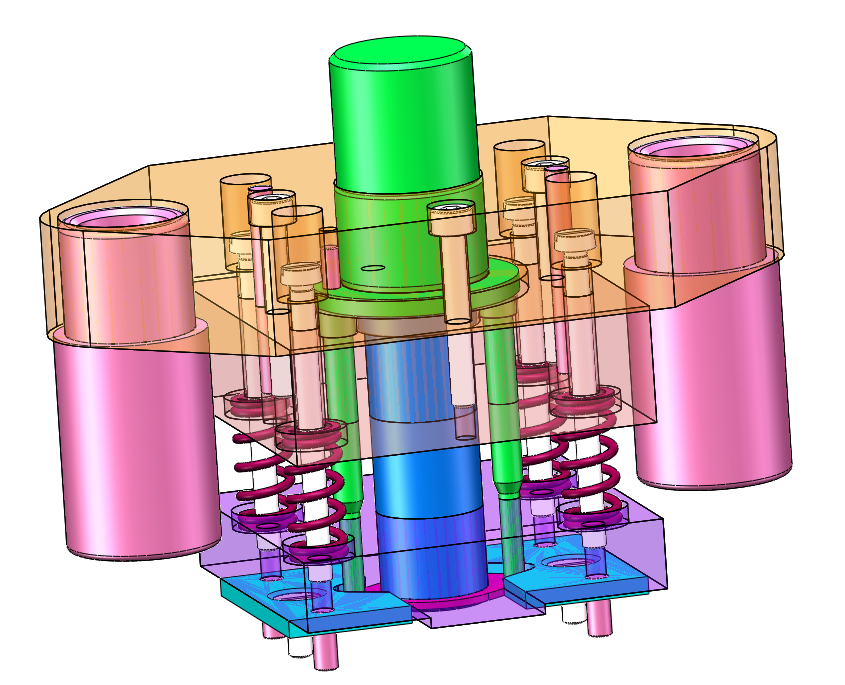

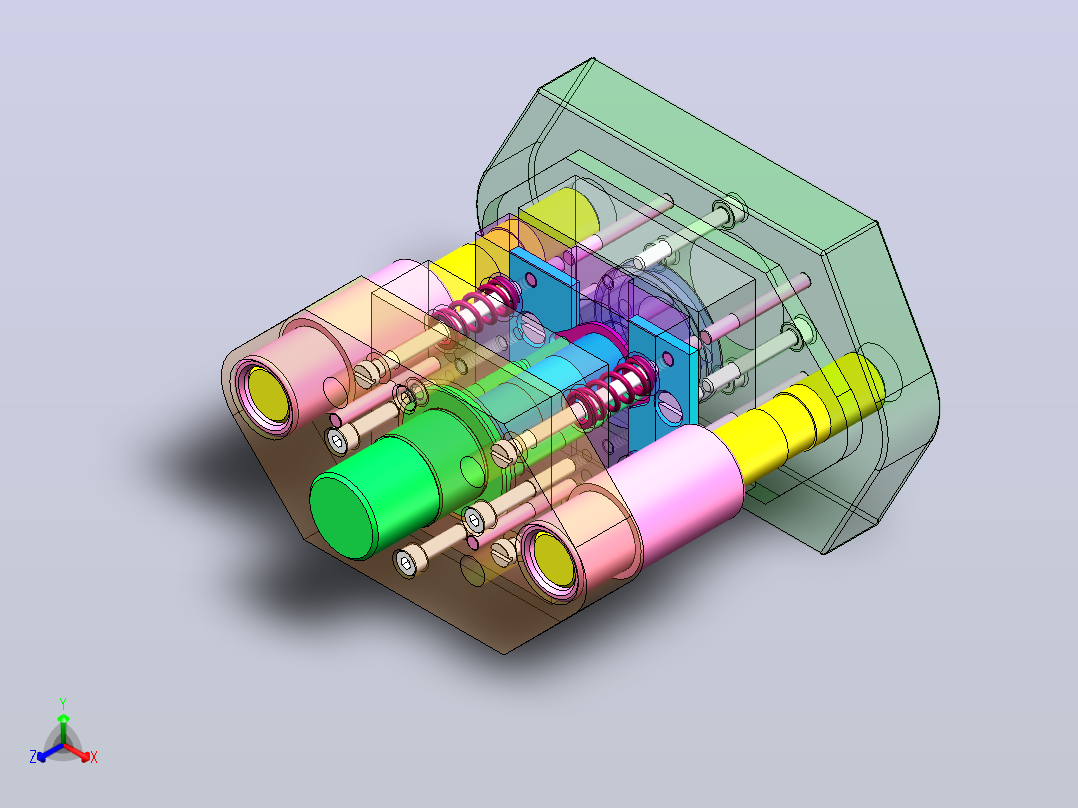

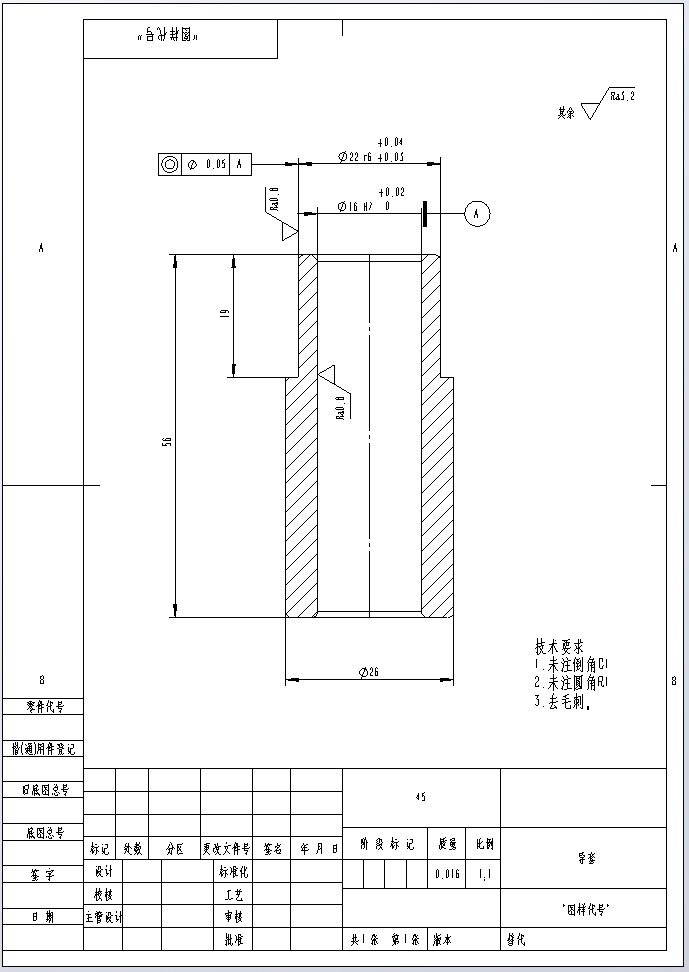

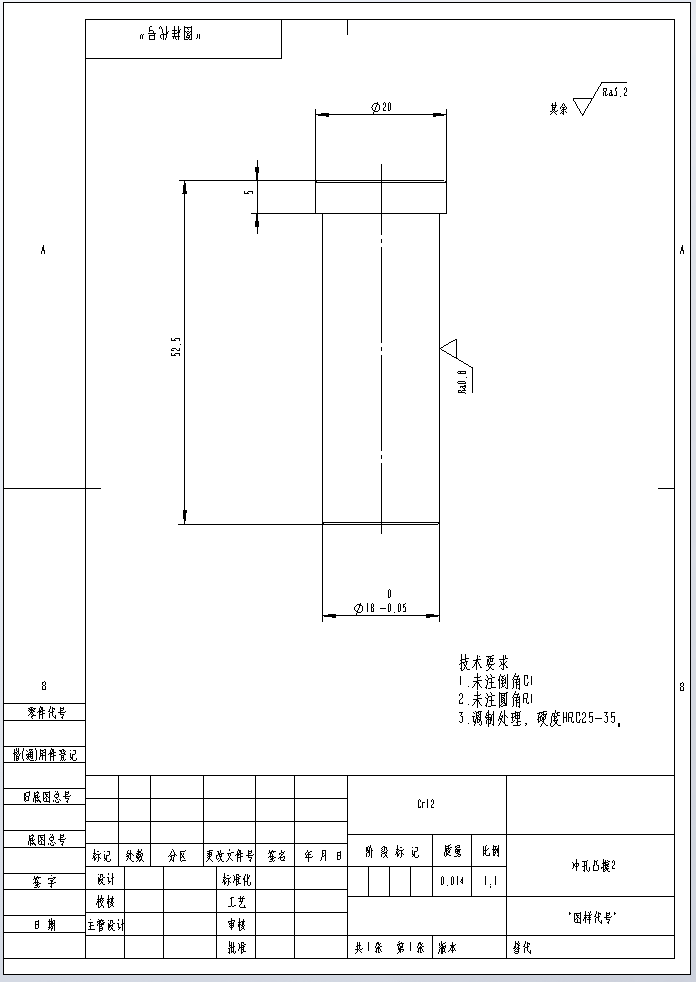

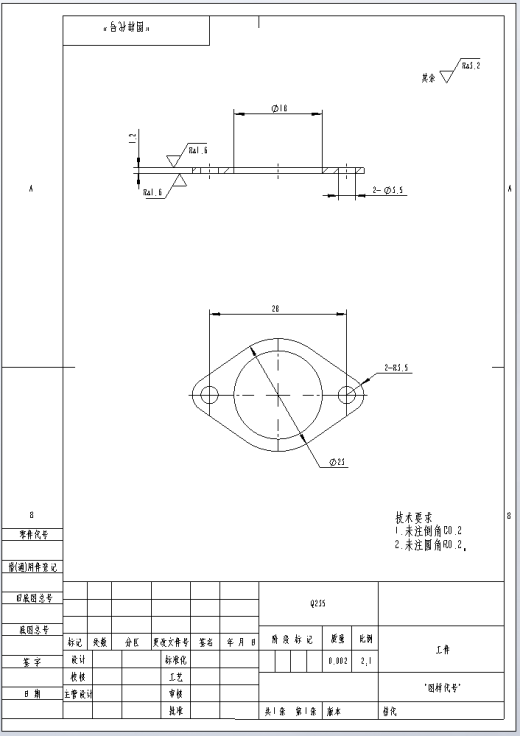

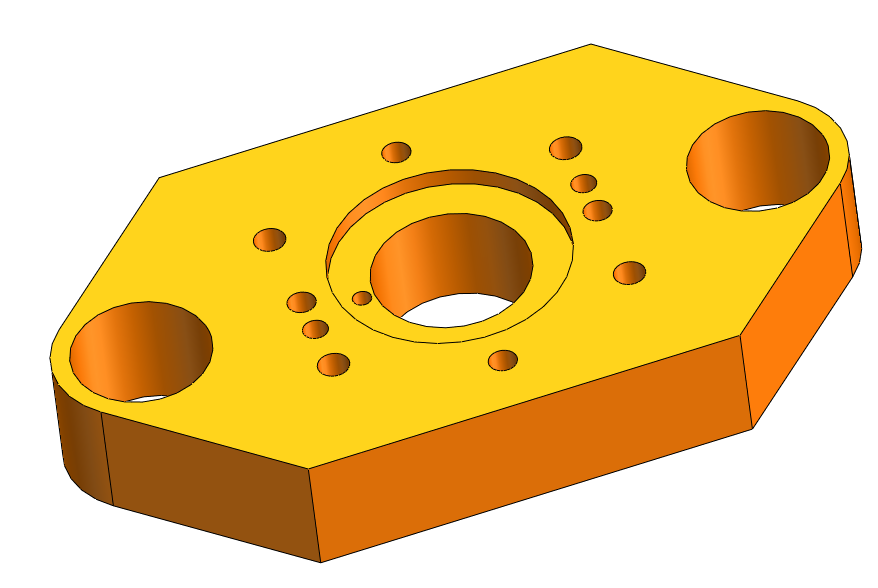

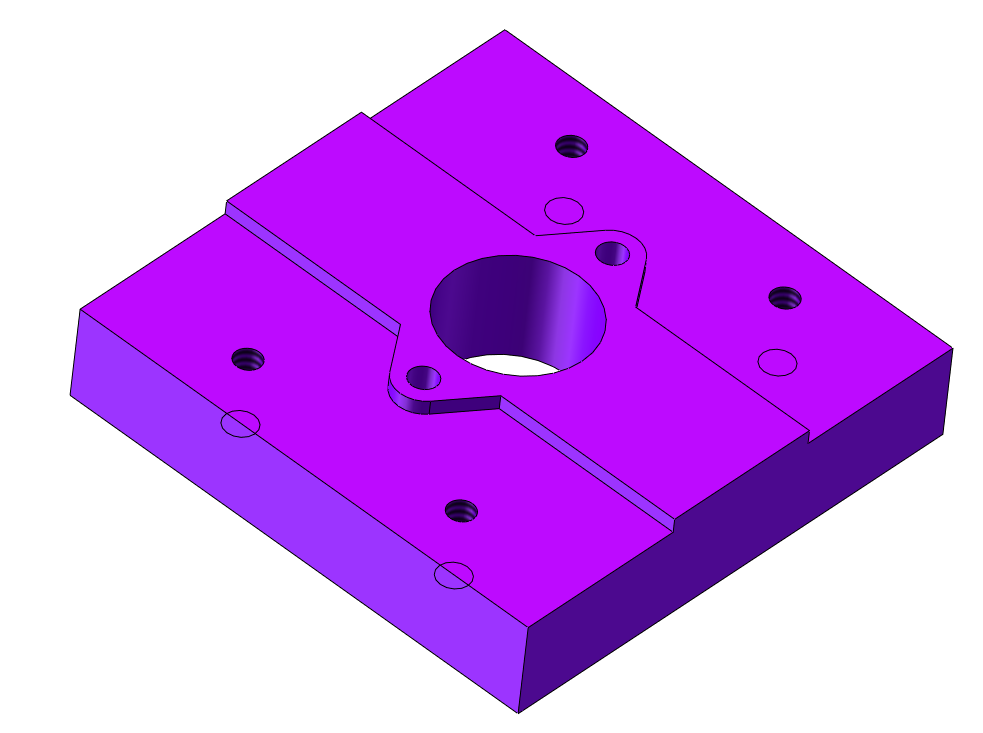

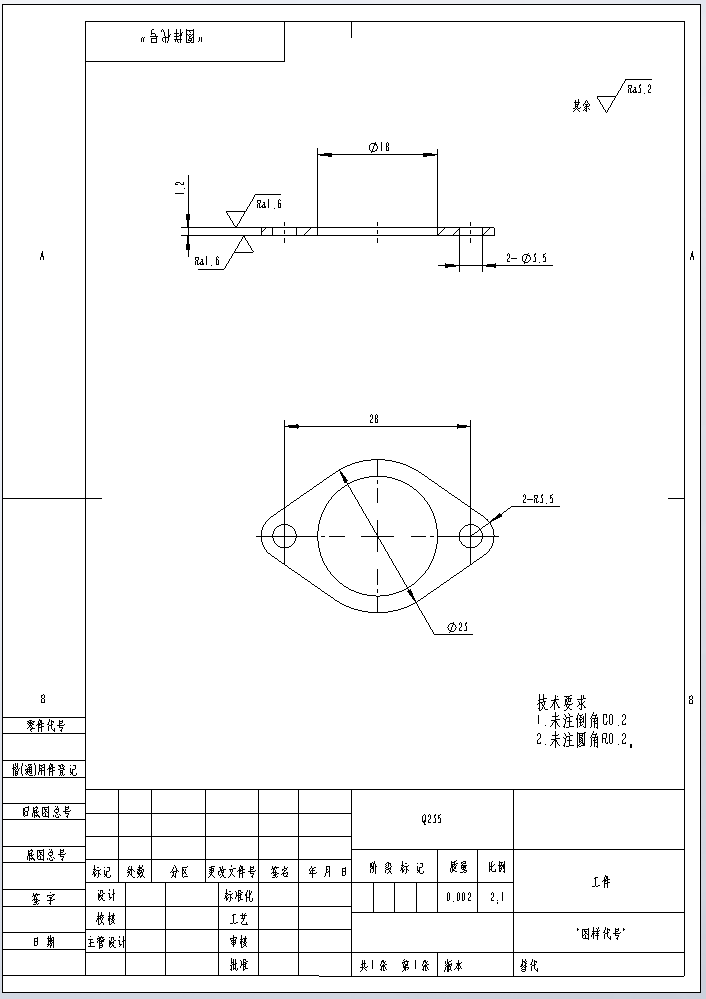

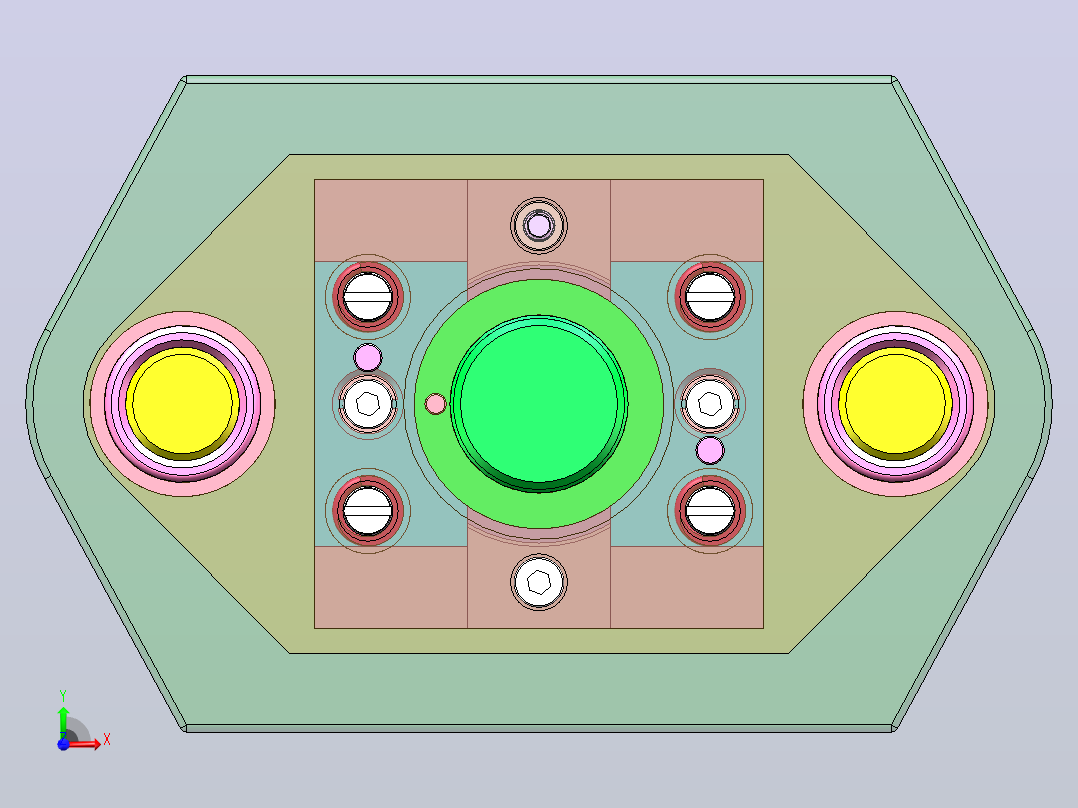

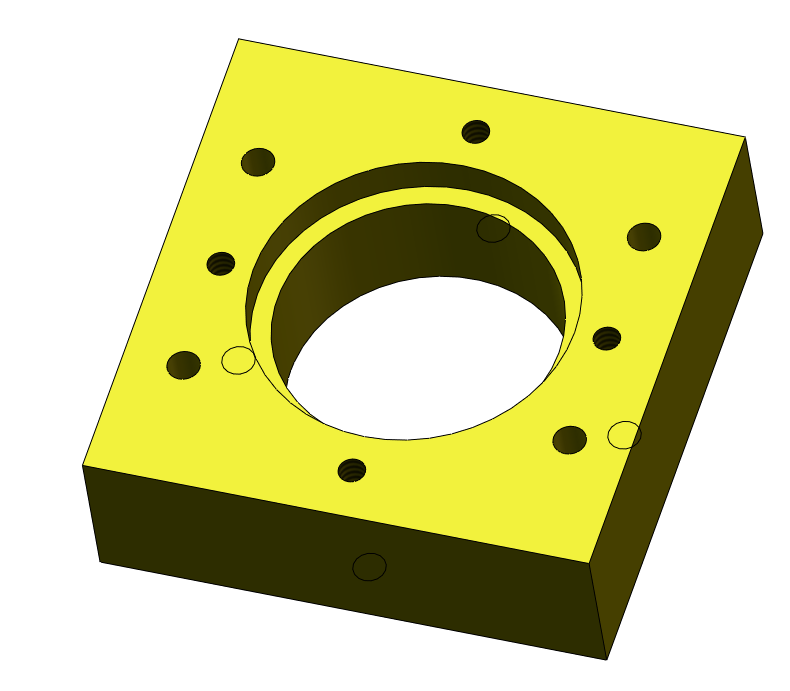

热板冲孔模具设计（三维+二维+说明书）SolidWorks 三维模型
三维机械图纸名称为：热板冲孔模具设计（三维+二维+说明书），属于设备部件，模具类分类，软件为SolidWorks, 三维模型格式为sldprt,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10503621
模型大小：14.93M
软件版本： SolidWorks
模型格式：sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-06-17
图纸介绍：
下载模型
文件列表

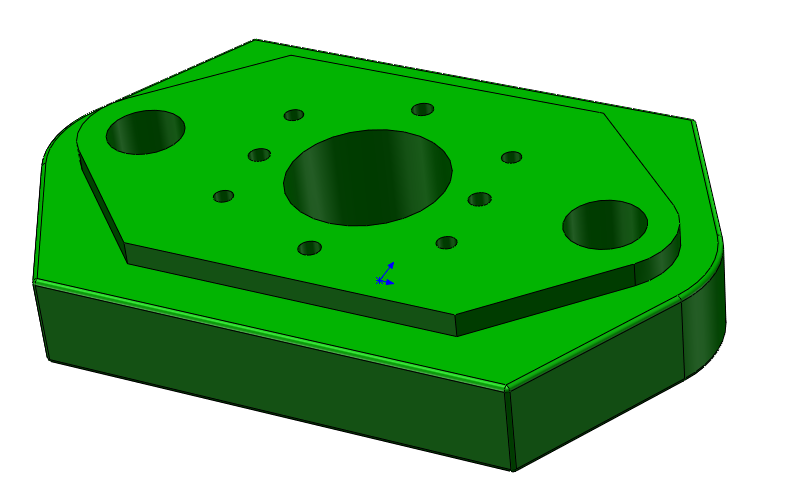

1. 1.png
58.9 KB
2. 10.png
75.9 KB
3. 11.png
90.6 KB

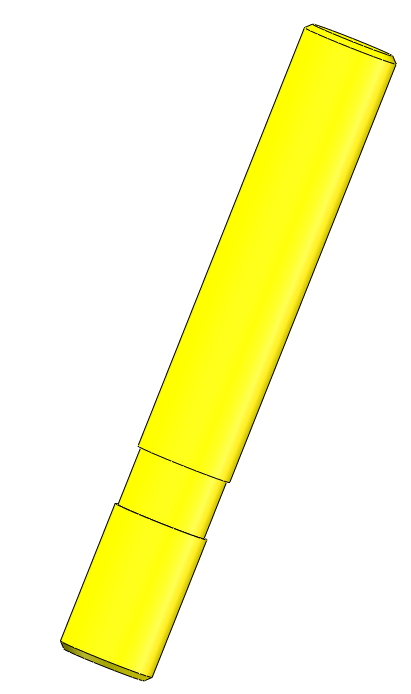

4. 12.png
34.6 KB
5. 13.png
49.1 KB
6. 14.png
49.8 KB
7. 15.png
45.2 KB
8. 16.png
40.3 KB

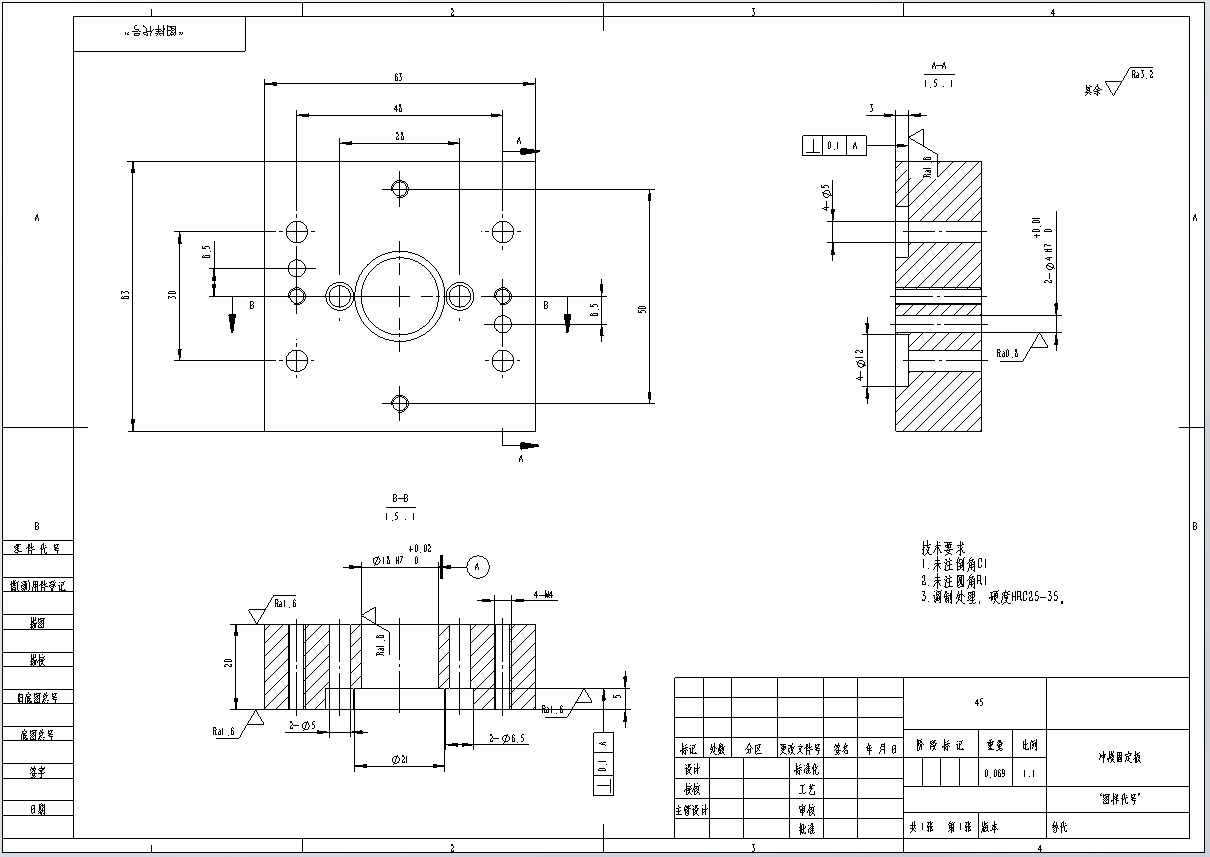

9. 17.png
57.6 KB
10. 18.png
43.5 KB
11. 19.png
45.1 KB
12. 2.png
48.7 KB

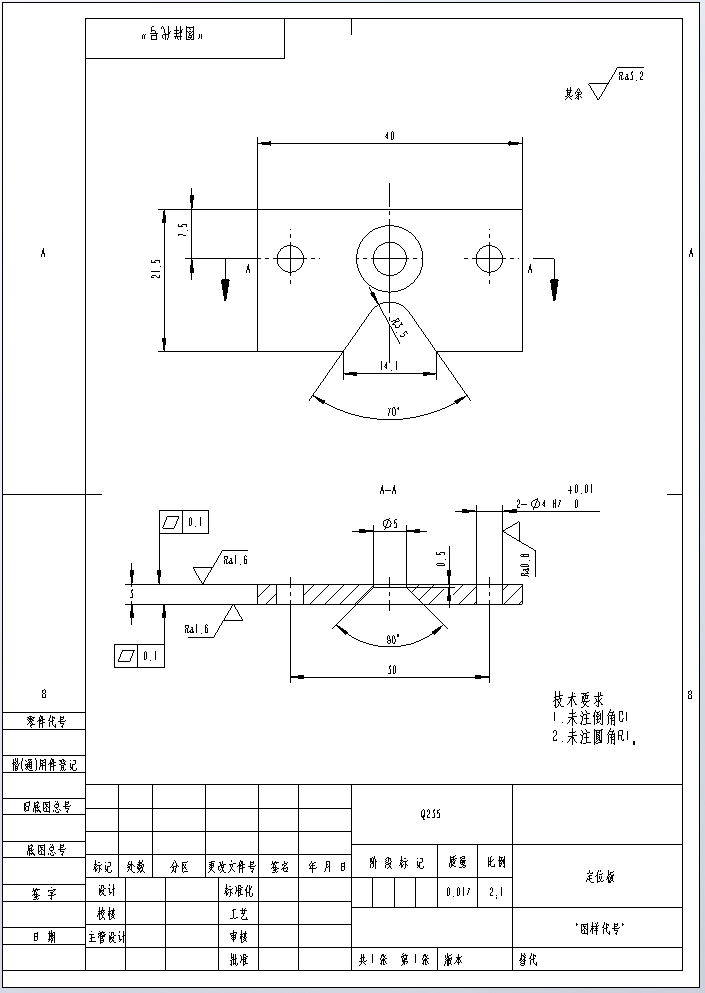

13. 20.png
41.5 KB
14. 21.png
39.1 KB
15. 22.png
40.7 KB
16. 23.png
59.5 KB

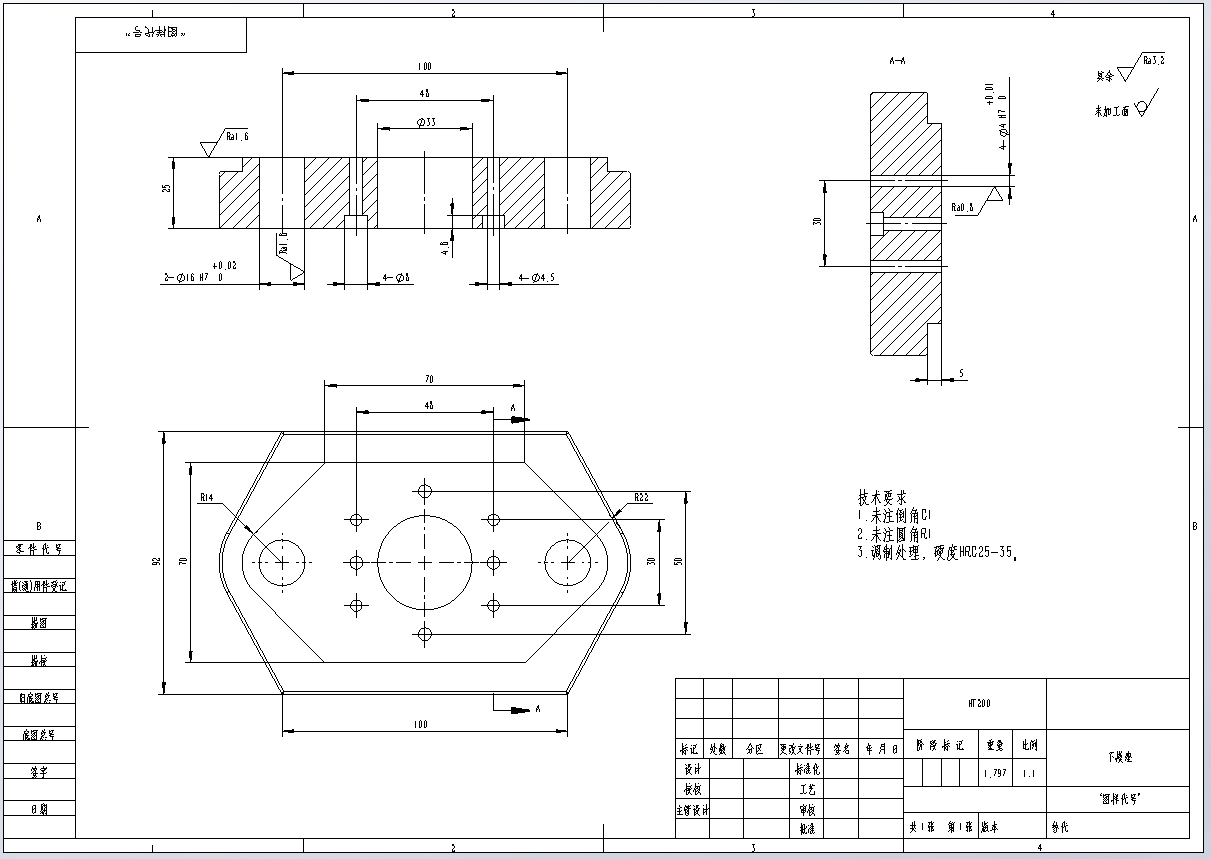

17. 24.png
61.6 KB
18. 25.png
54.1 KB
19. 26.png
91.6 KB
20. 27.png
455 KB
21. 28.png
350 KB

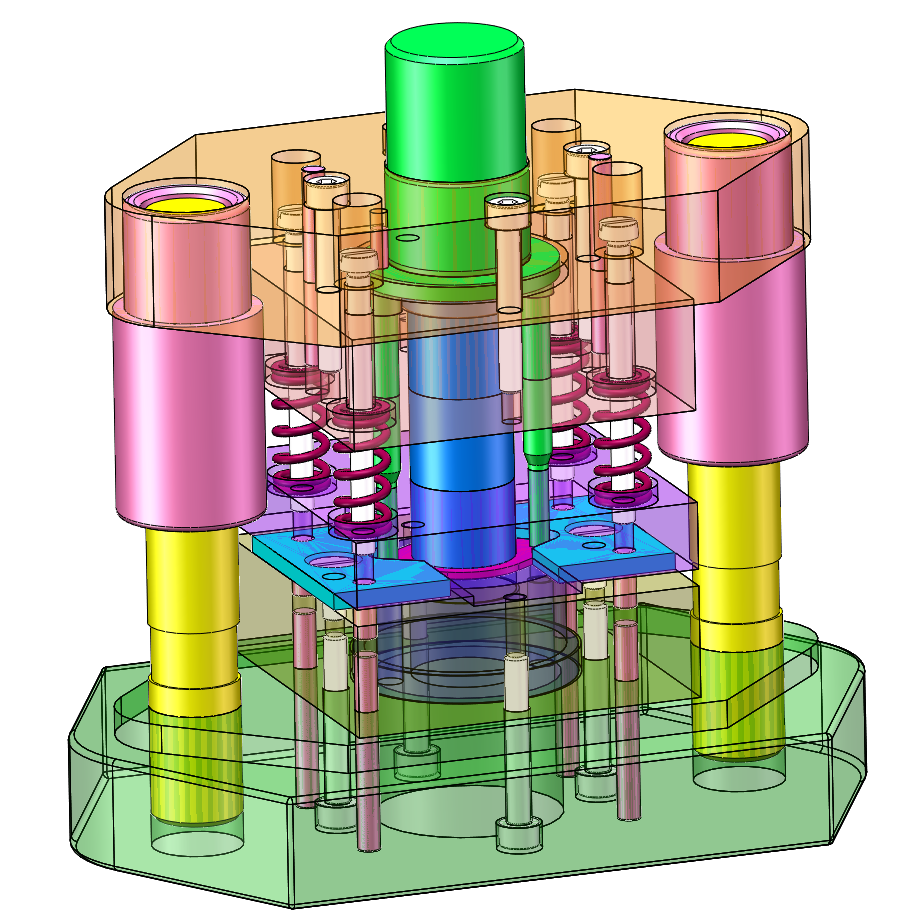

22. 29.png
487 KB
23. 3.png
63.8 KB
24. 4.png
30.7 KB
25. 5.png
55.8 KB
26. 6.png
74.7 KB
27. 7.png
20.5 KB
28. 8.png
50.9 KB

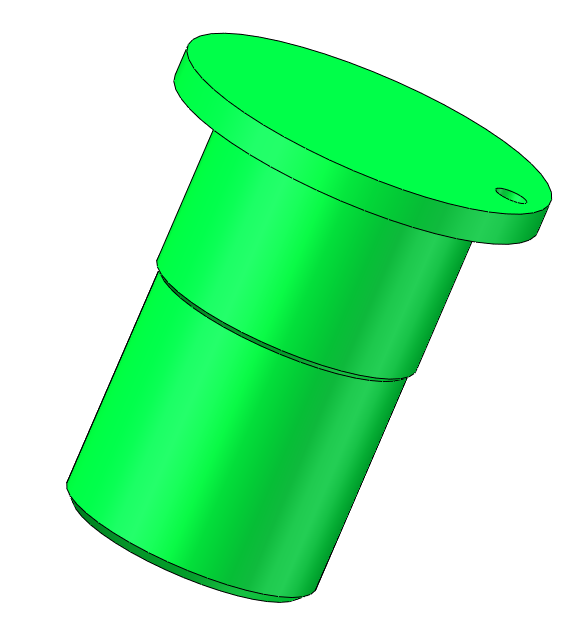

29. 9.png
57.6 KB
30. GB-T119 圆柱销3X10.SLDPRT
212 KB
31. GB-T119 圆柱销4X10.SLDPRT
206 KB
32. GB-T119 圆柱销4X35.SLDPRT
202 KB
33. GB-T65 开槽圆柱头螺钉M4X50.SLDPRT
221 KB
34. GB-T68开槽沉头螺钉M4X10.SLDPRT
255 KB
35. GB-T70.1内六角圆柱头螺钉M4X35.SLDPRT
245 KB
36. 上模座.SLDDRW
681 KB
37. 上模座.SLDPRT
380 KB
38. 下模座.SLDDRW
652 KB
39. 下模座.SLDPRT
405 KB
40. 冲孔凸模1.SLDDRW
470 KB
41. 冲孔凸模1.SLDPRT
243 KB
42. 冲孔凸模2.SLDDRW
444 KB
43. 冲孔凸模2.SLDPRT
230 KB
44. 冲模固定板.SLDDRW
676 KB
45. 冲模固定板.SLDPRT
366 KB
46. 凹模.SLDDRW
580 KB
47. 凹模.SLDPRT
246 KB

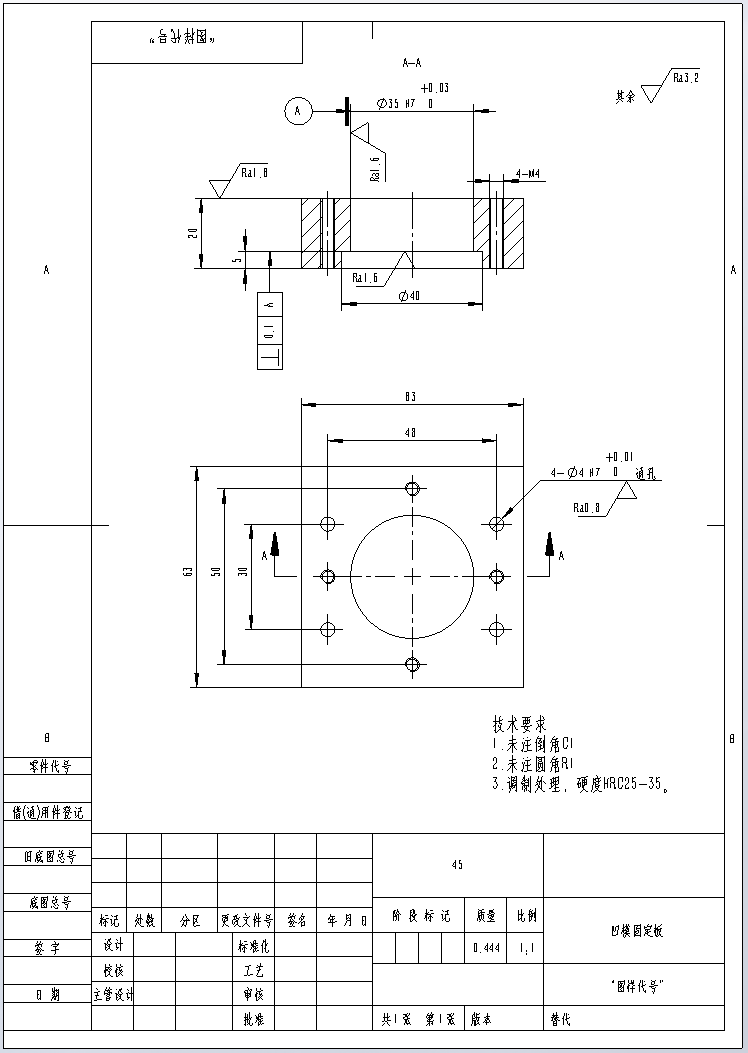

48. 凹模固定板.SLDDRW
1.07 MB
49. 凹模固定板.SLDPRT
299 KB
50. 卸料板.SLDDRW
582 KB
51. 卸料板.SLDPRT
342 KB

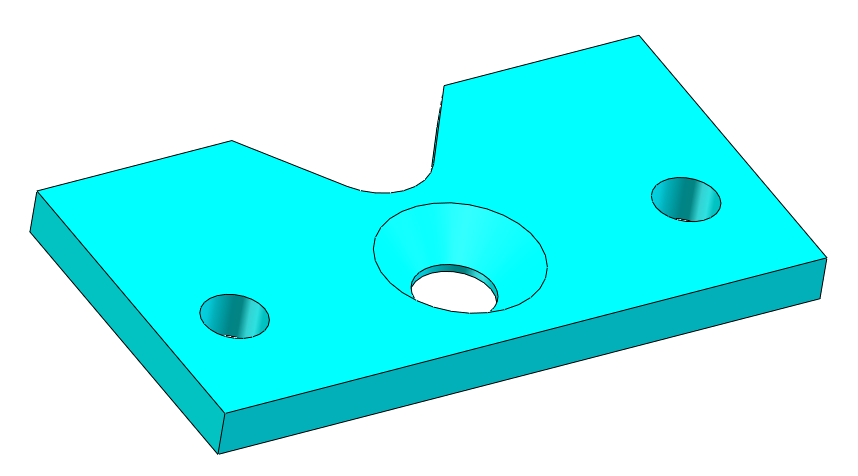

52. 定位板.SLDDRW
558 KB
53. 定位板.SLDPRT
224 KB

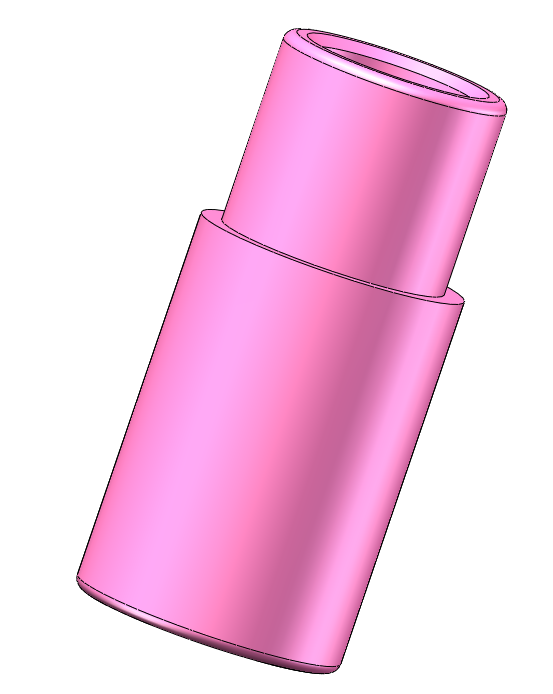

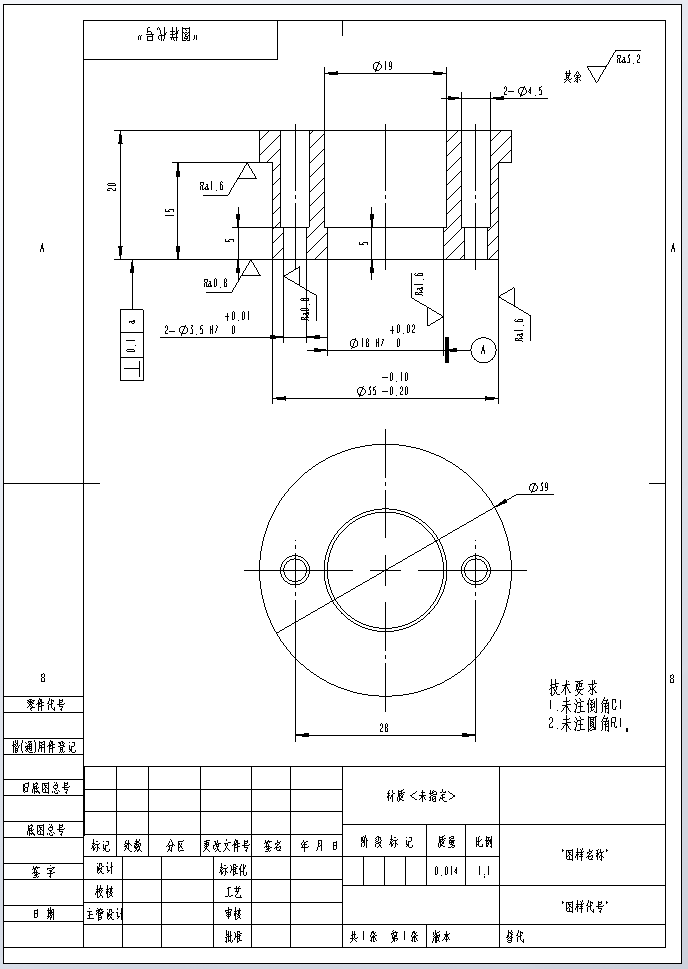

54. 导套.SLDDRW
511 KB
55. 导套.SLDPRT
299 KB

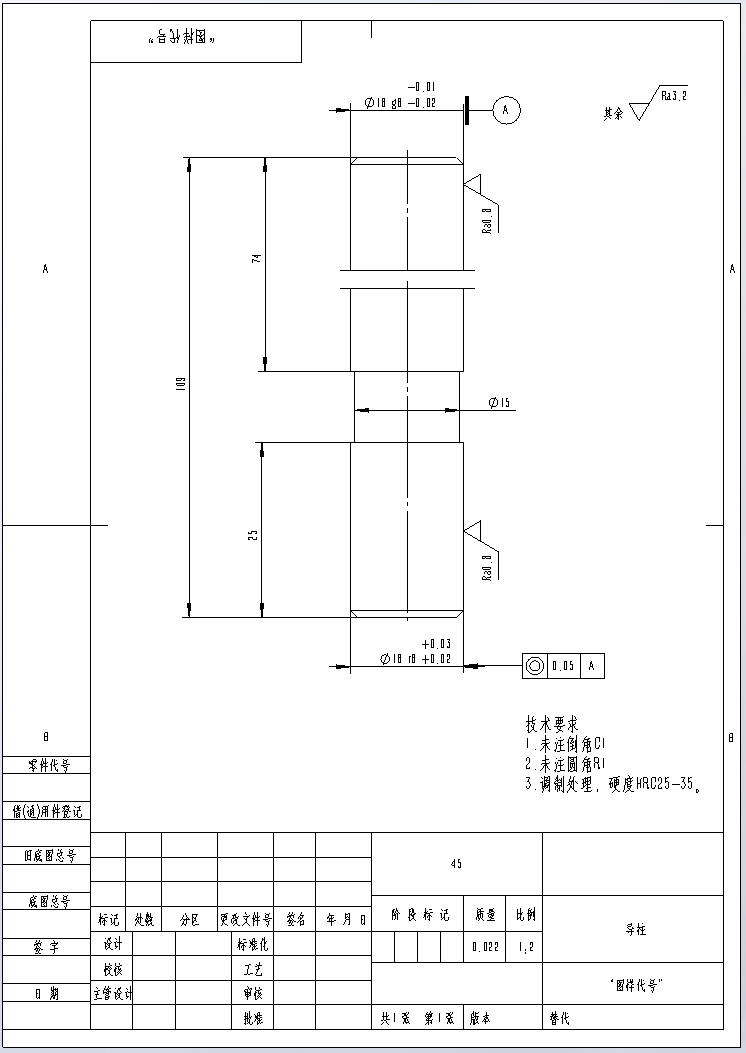

56. 导柱.SLDDRW
442 KB
57. 导柱.SLDPRT
226 KB
58. 工件.SLDDRW
491 KB
59. 工件.SLDPRT
207 KB
60. 弹簧.SLDPRT
783 KB
61. 模柄.SLDDRW
1.02 MB
62. 模柄.SLDPRT
246 KB
63. 热板冲孔模-装配图.SLDASM
1.28 MB

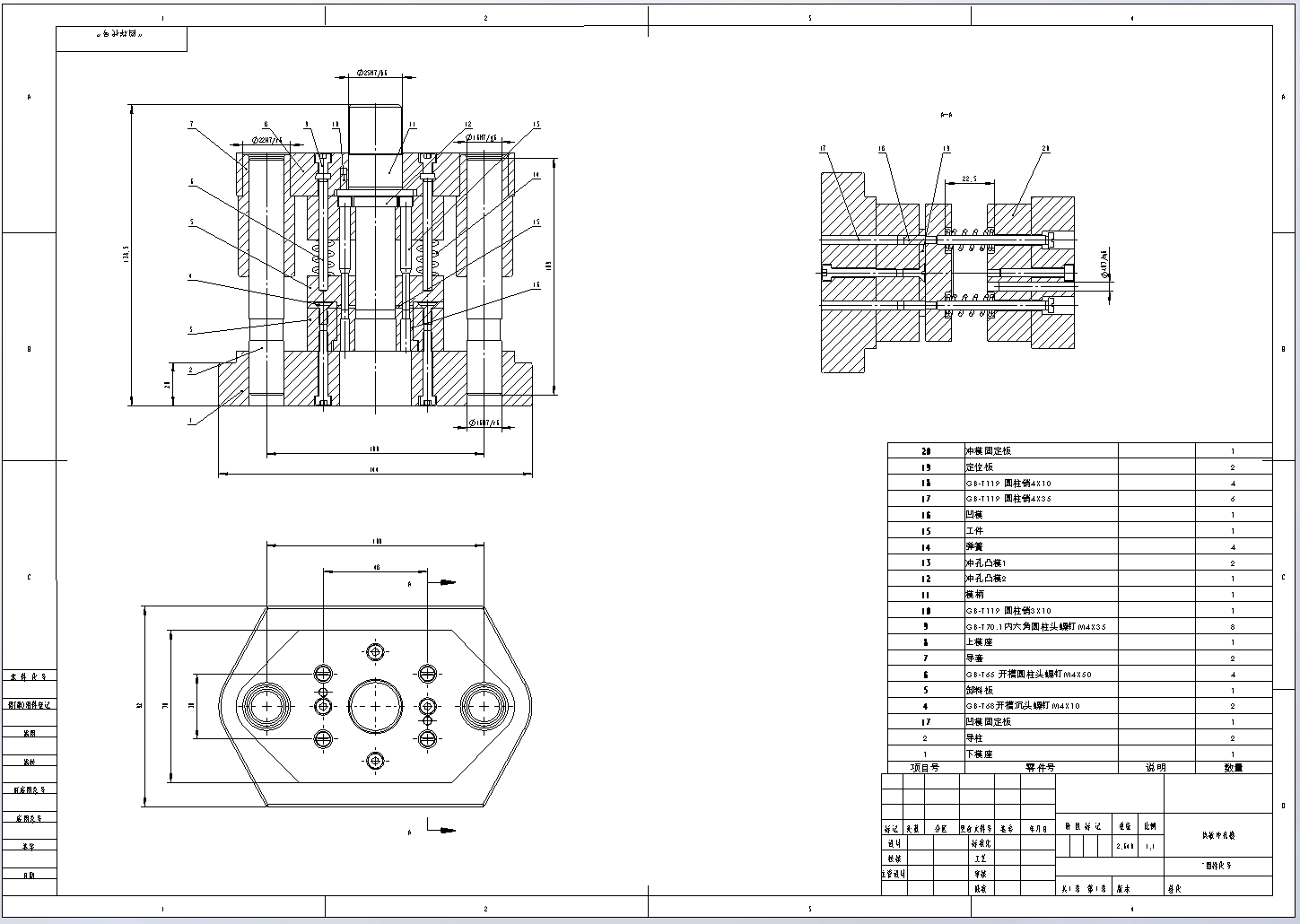

64. 热板冲孔模-装配图.SLDDRW
1.66 MB
65. 设计说明书.doc
6.74 MB
