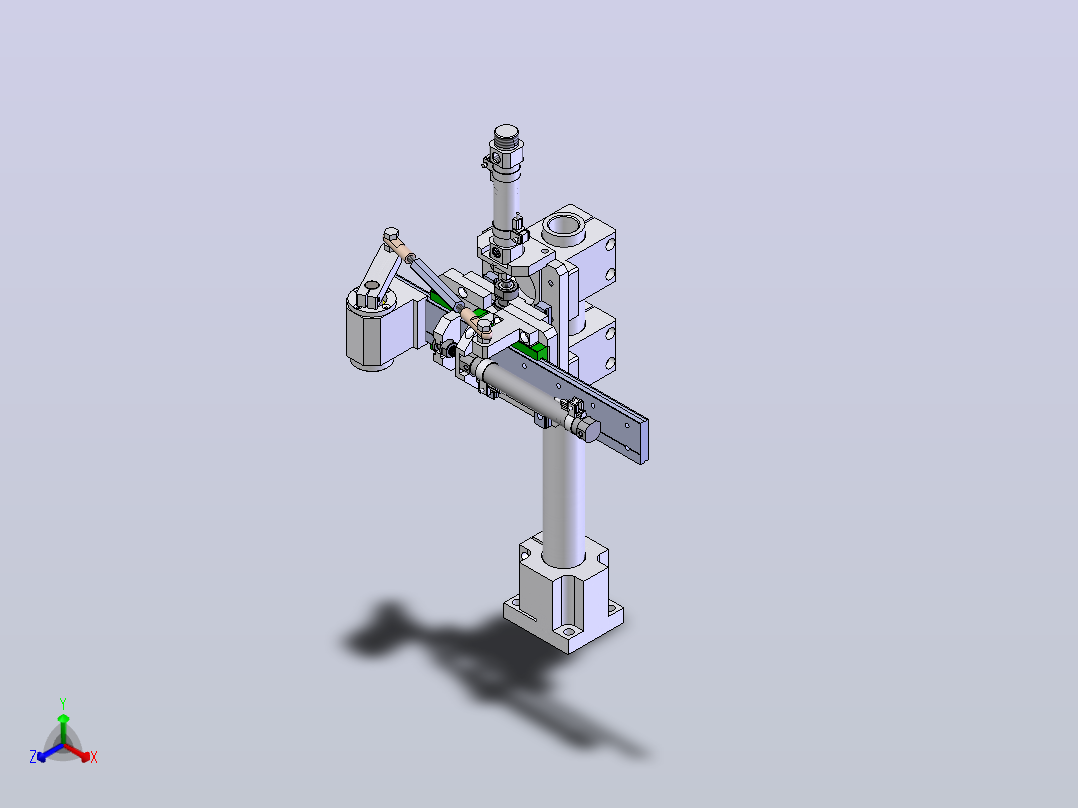

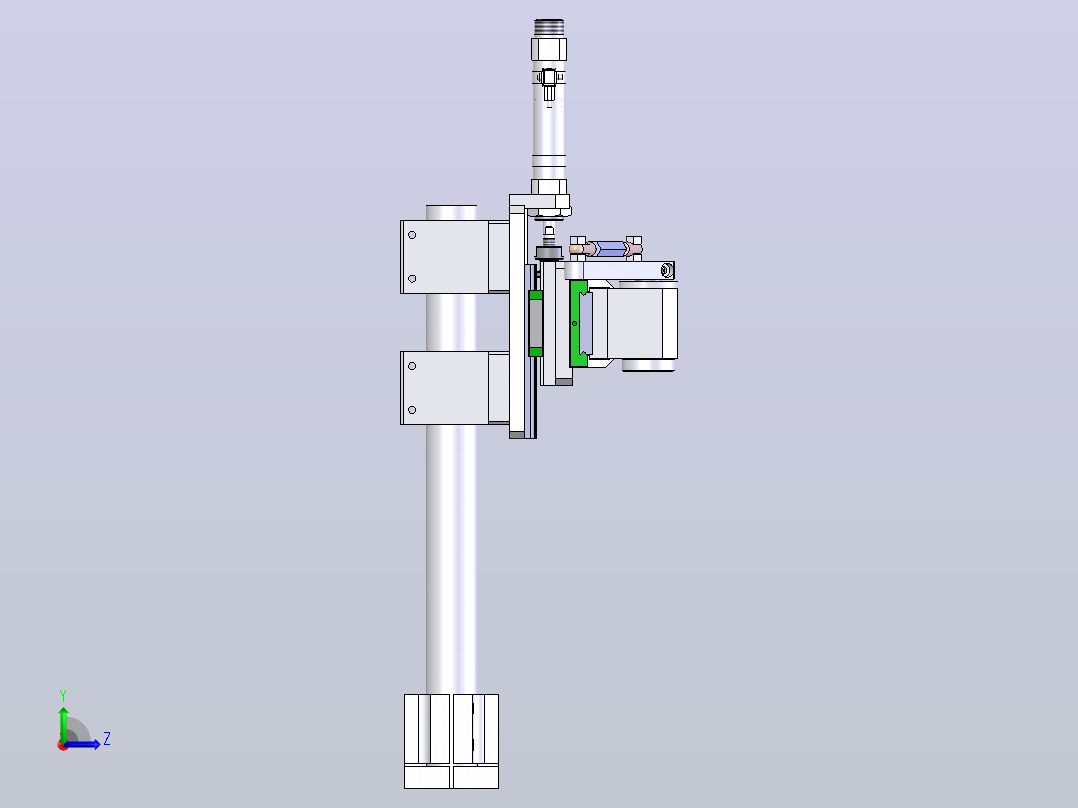

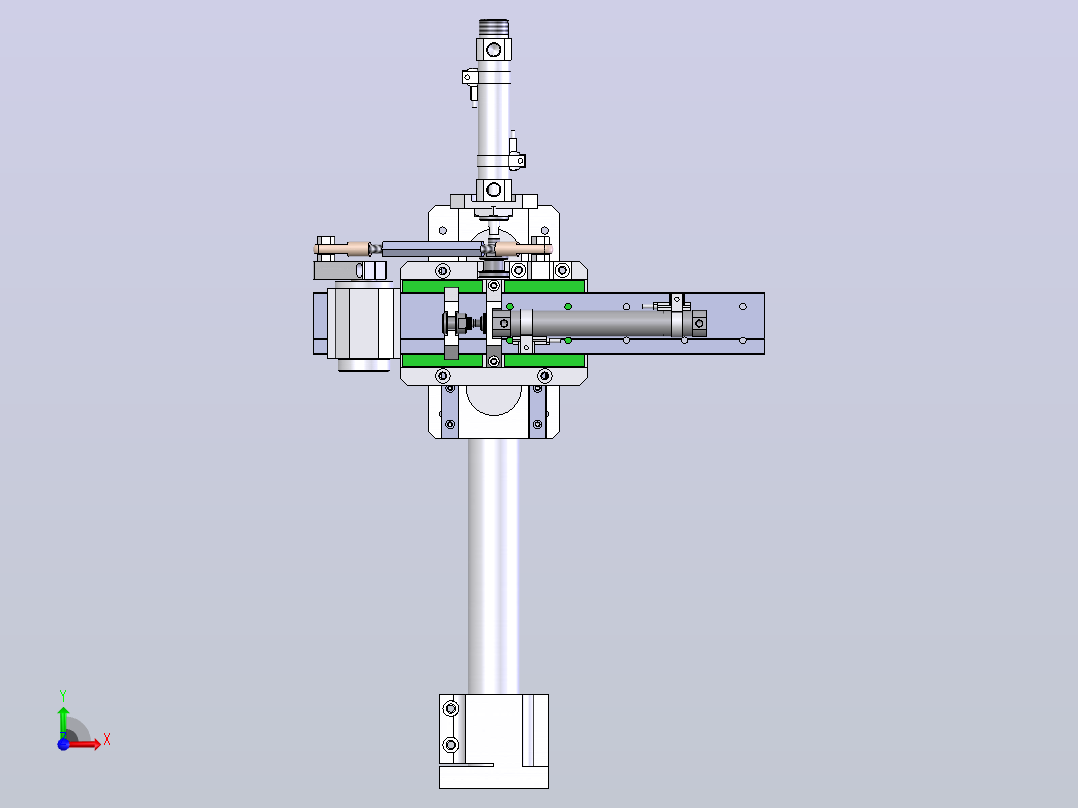

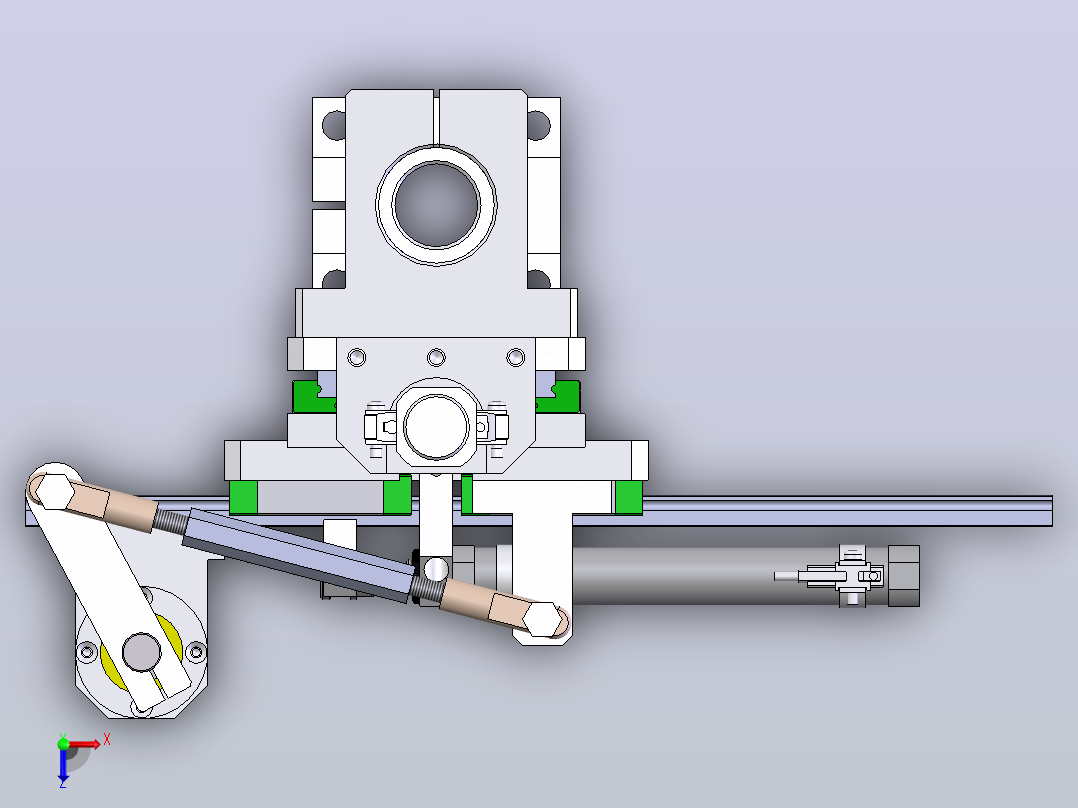

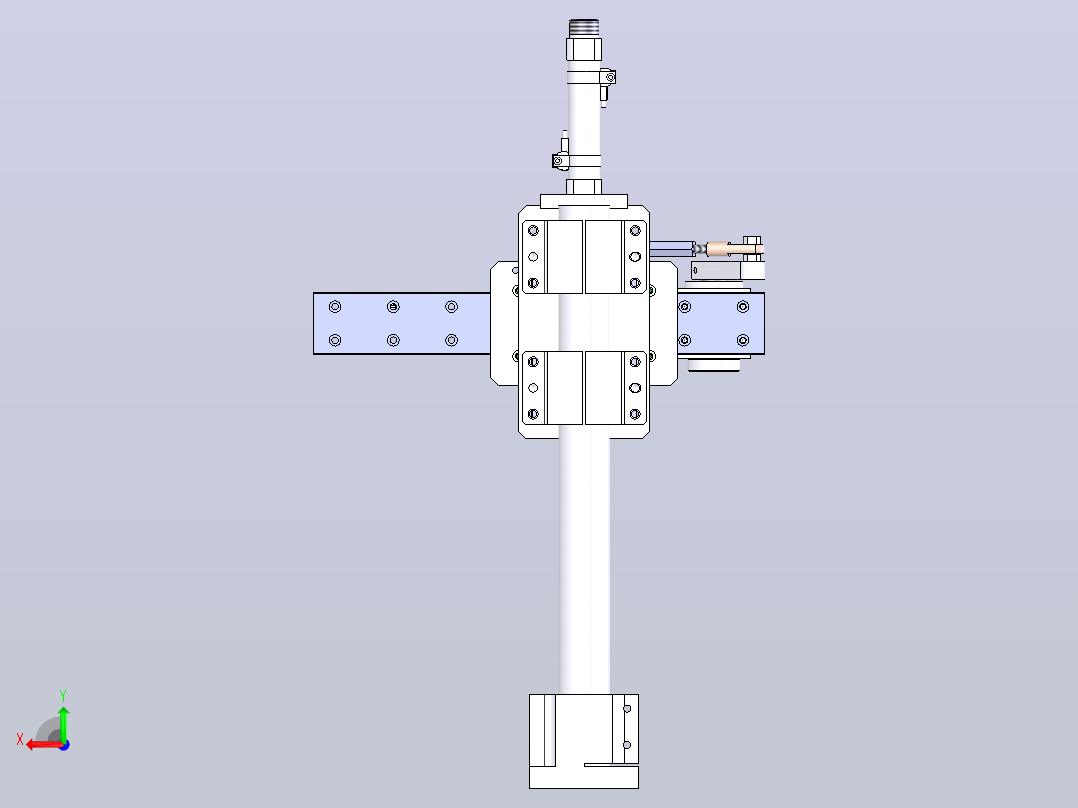

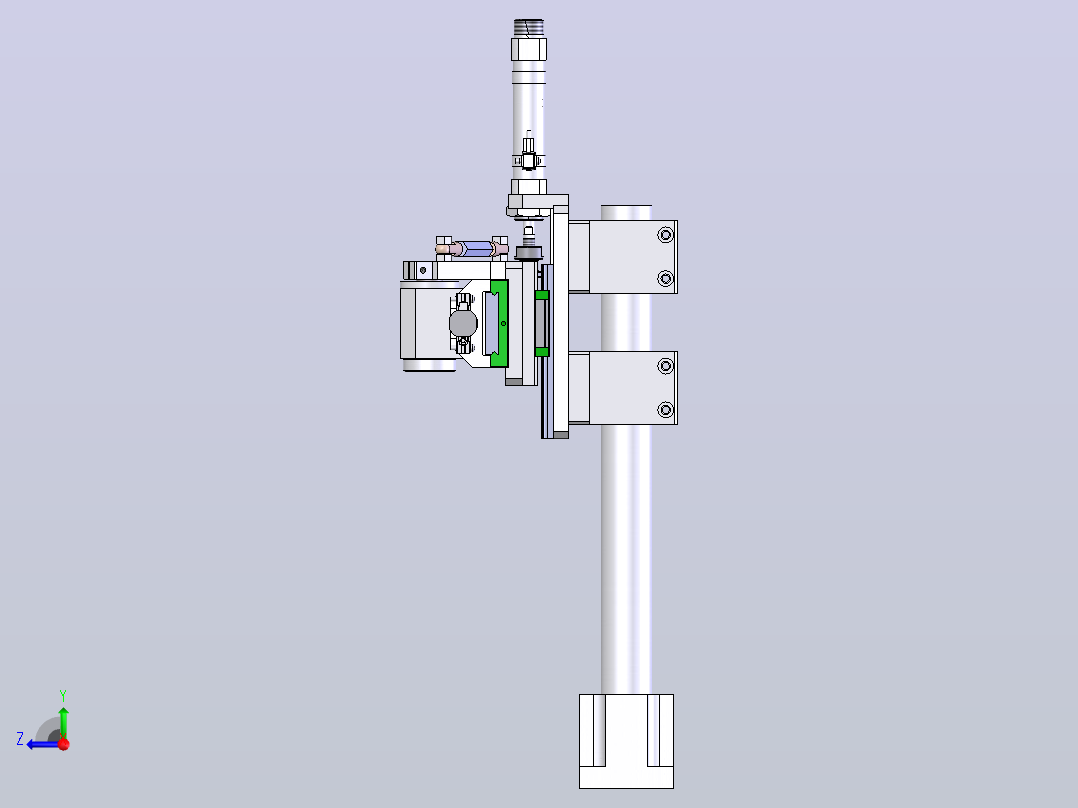

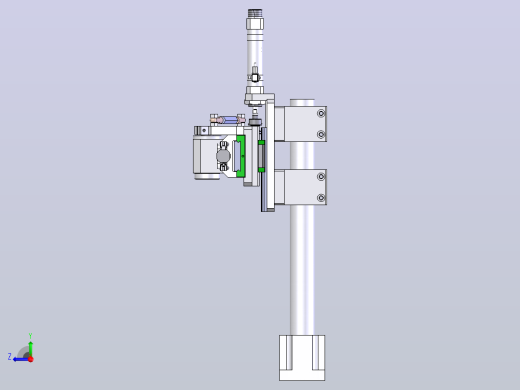

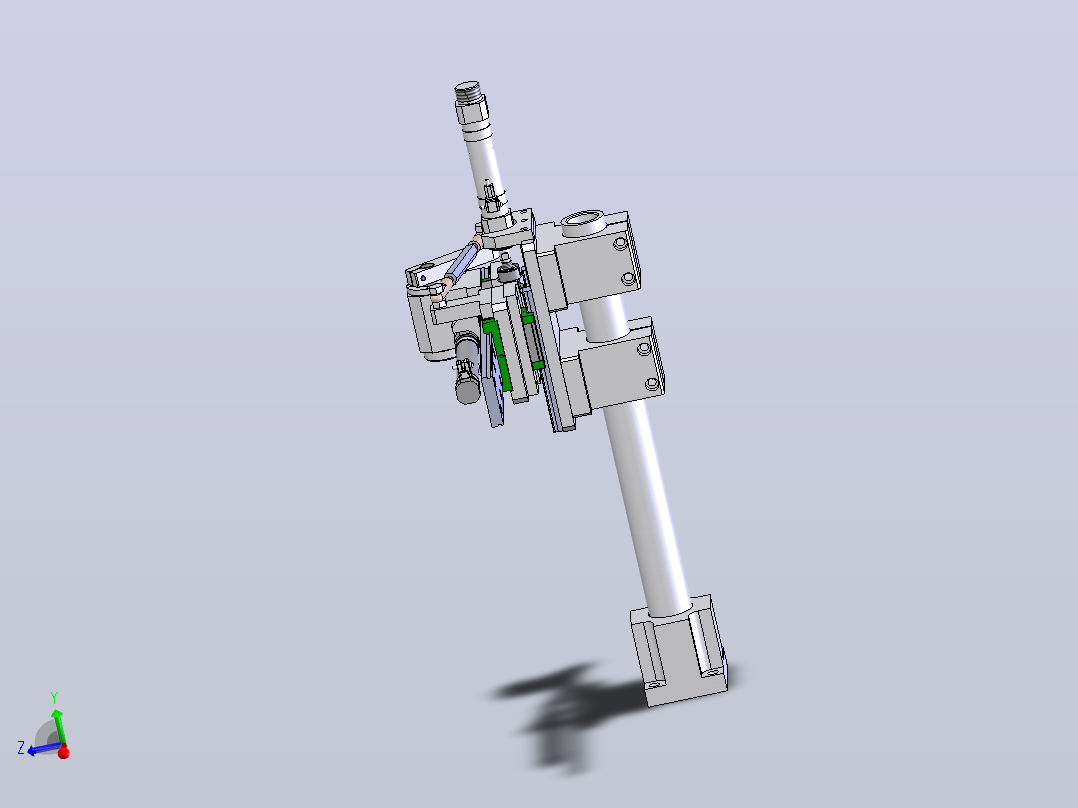

双轴气动移载机械手，X,Z轴两向移动，带转向功能SolidWorks 三维模型
三维机械图纸名称为：双轴气动移载机械手，X,Z轴两向移动，带转向功能，属于机械设备，智能装置分类，软件为SolidWorks, 三维模型格式为sldasm,sldprt，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10489496
模型大小：5.58M
软件版本： SolidWorks
模型格式：sldasm,sldprt
是否可编辑：可修改，包括参数
上传时间：2026-06-05
图纸介绍：
免费下载
文件列表
1. 00A-机械手装置 屿双网图纸.SLDASM
598 KB
2. 01A-支撑立柱.SLDPRT
63.8 KB
3. 02A-固定底座.SLDPRT
198 KB
4. 03A-上固定座.SLDPRT
129 KB
5. 04A-固定底板.SLDPRT
231 KB
6. 05A-上下滑块.SLDPRT
141 KB
7. 06A-水平滑块.SLDPRT
183 KB
8. 07A-气缸支座.SLDPRT
84.1 KB
9. 08A-气缸支座2.SLDPRT
138 KB
10. 09A-水平推块.SLDPRT
158 KB
11. 10A-轴承支座.SLDPRT
133 KB
12. 11A-内侧隔套.SLDPRT
100 KB
13. 12A-外侧隔套.SLDPRT
110 KB
14. 13A-旋转主轴.SLDPRT
85 KB
15. 14A-轴连接杆.SLDPRT
146 KB
16. 15A-轴承挡盖.SLDPRT
91.8 KB
17. 16A-活动转销.SLDPRT
91 KB
18. 17A-调整螺杆.SLDPRT
74.5 KB
19. 18A-六角螺杆.SLDPRT
60.6 KB
20. 19A-固定底座.SLDPRT
127 KB
21. 20A-安装法兰.SLDPRT
131 KB
22. CDJ2B16-100Z-A93L-B-BJ6-016_16-A93-B.sldprt
151 KB
23. CDJ2B16-100Z-A93L-B-CJ2-Z_16-A93.sldprt
86.9 KB
24. CDJ2B16-100Z-A93L-B-CJ2B16-100Z-A93-B(0_0)_BODY.sldprt
121 KB
25. CDJ2B16-100Z-A93L-B-CJ2B16-100Z_ROD.sldprt
68.5 KB
26. CDJ2B16-100Z-A93L-B-NTJ-015C.sldprt
73.9 KB
27. CDJ2B16-100Z-A93L-B-SNJ-016C.sldprt
78.4 KB
28. X-CM2B20-50(0)_ROD.sldprt
81.1 KB
29. X-CM2B20-50(0_0)_BODY.sldprt
156 KB
30. X-CM2_D-A96_BM2-020_BJ3-1(20__50).sldprt
159 KB
31. X-CM2_SN-020B.SLDPRT
83.6 KB
32. X-NT-02_CM2.SLDPRT
83.7 KB
33. 加长型滑块-MGN12H.SLDPRT
143 KB
34. 导轨-MGN12H.SLDPRT
195 KB
35. 导轨-MGW15C.SLDPRT
340 KB
36. 标准型宽幅滑块-MGW15C.SLDPRT
144 KB
37. 气缸-CDJ2B16-100Z-A93L-B.sldasm
215 KB
38. 气缸-CDM2B20-50-A93L.SLDASM
270 KB
39. 浮动接头-FJCL5-0.8-6.SLDPRT
122 KB
40. 浮动接头-FJCL8-1.25-8.SLDPRT
124 KB
41. 深沟球轴承-6902-zz.SLDPRT
55.4 KB
