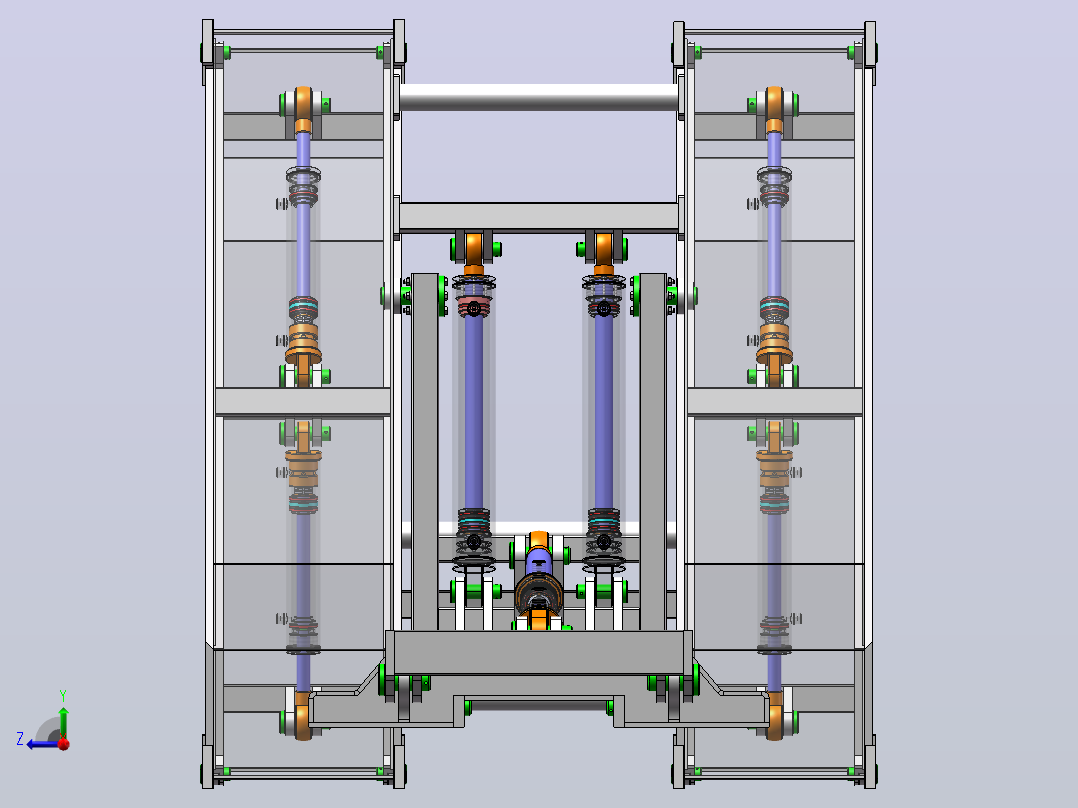

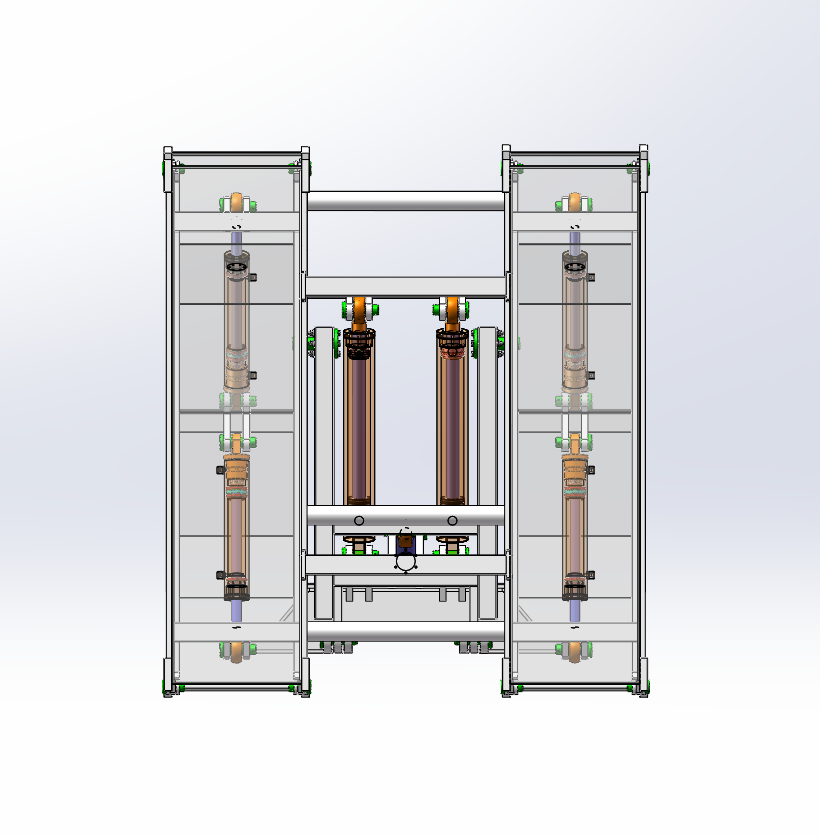

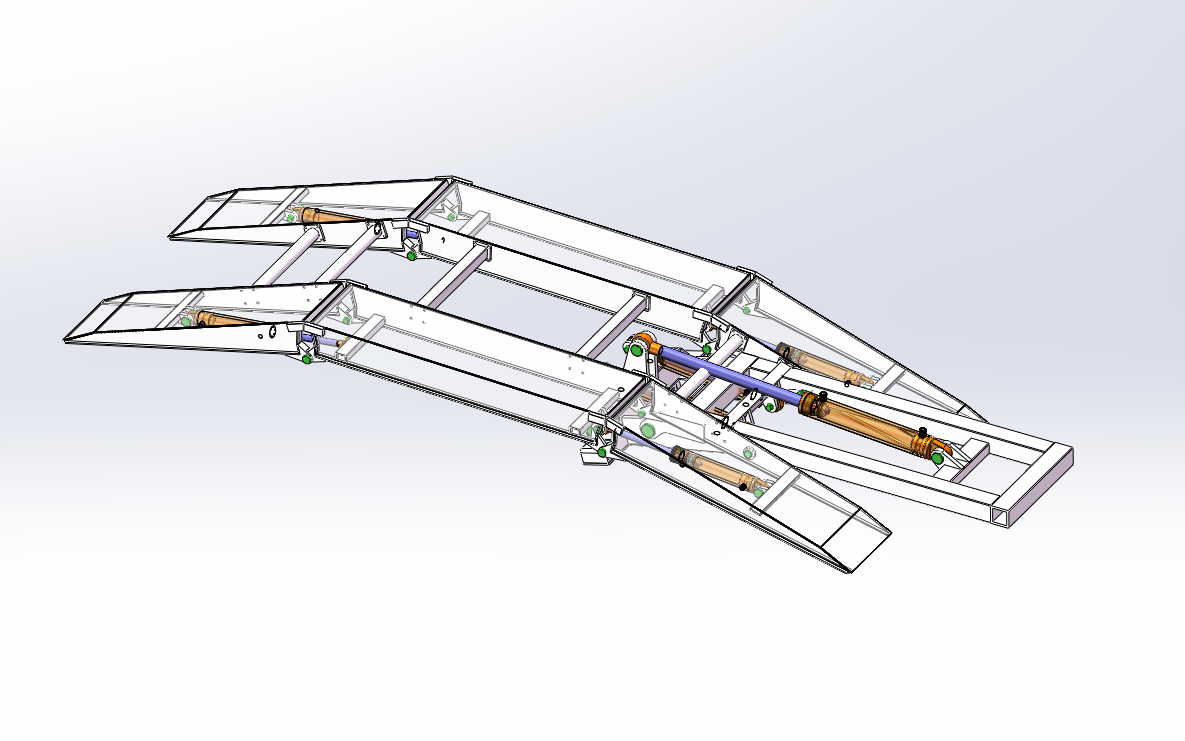

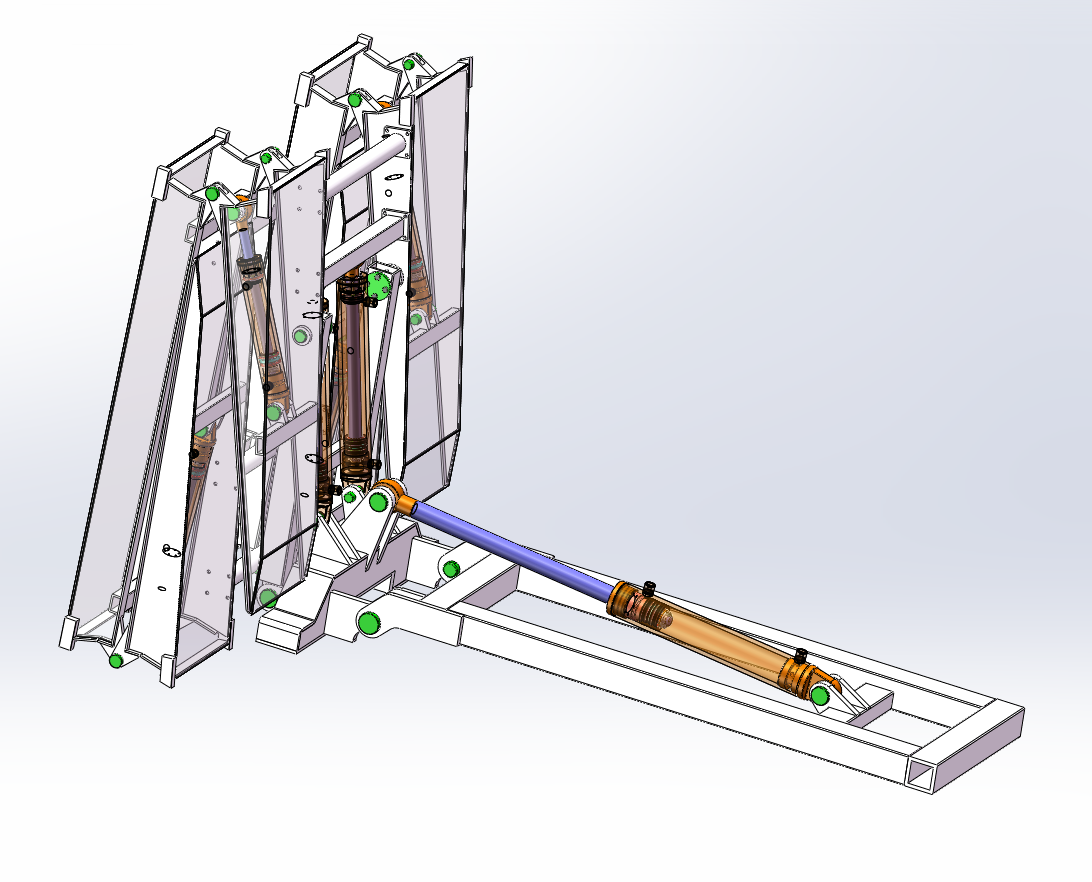

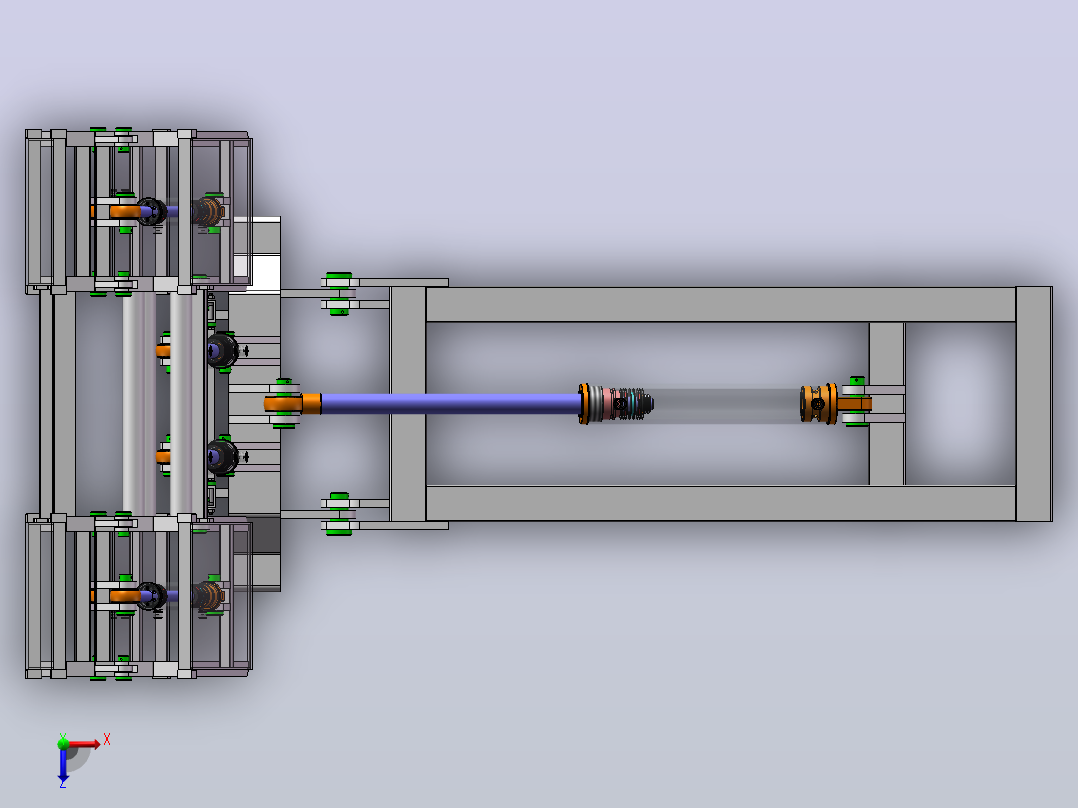

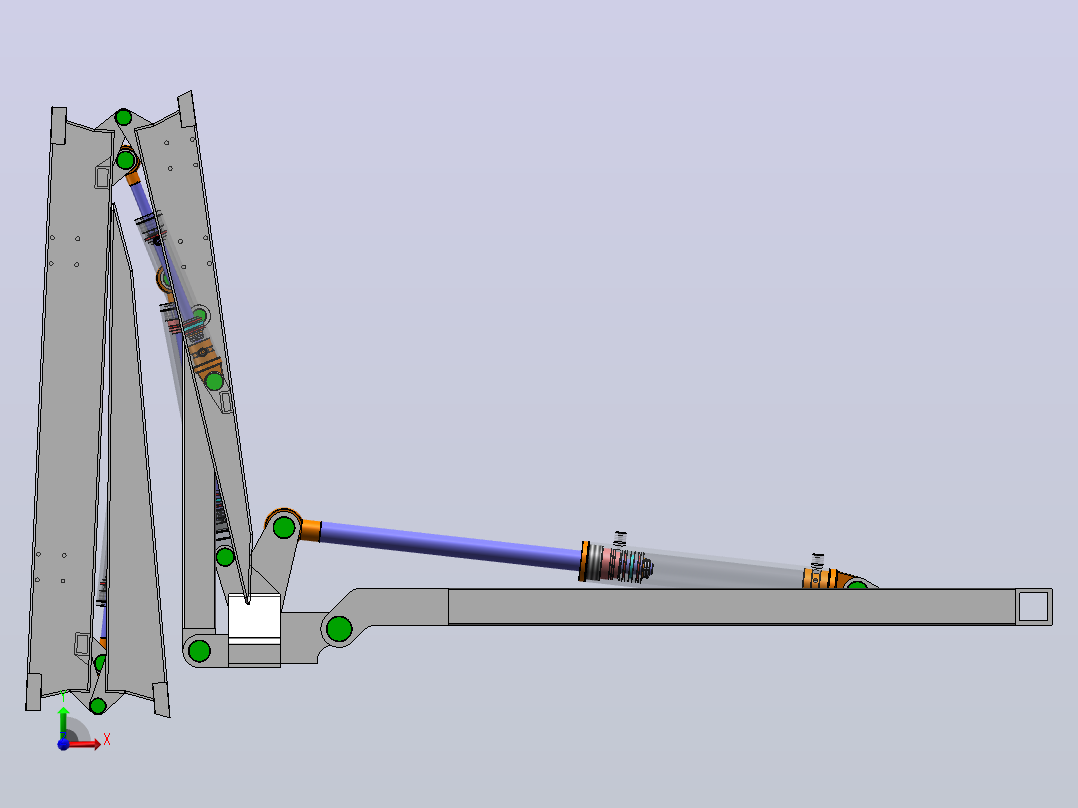

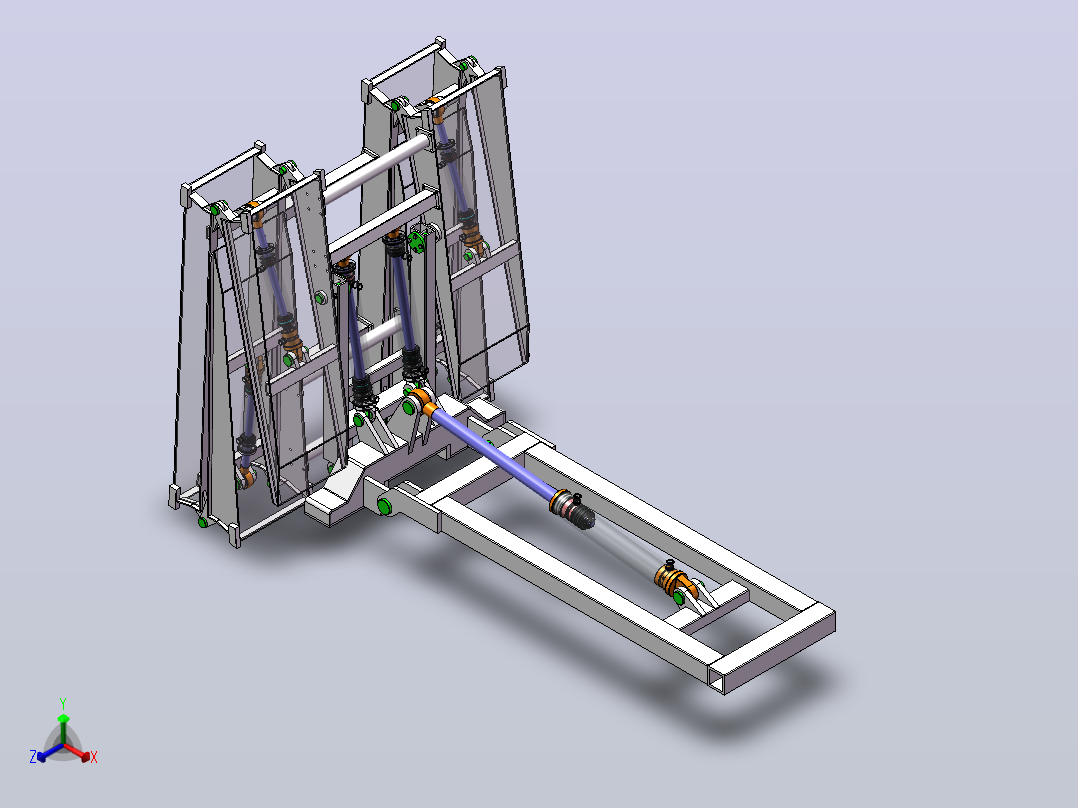

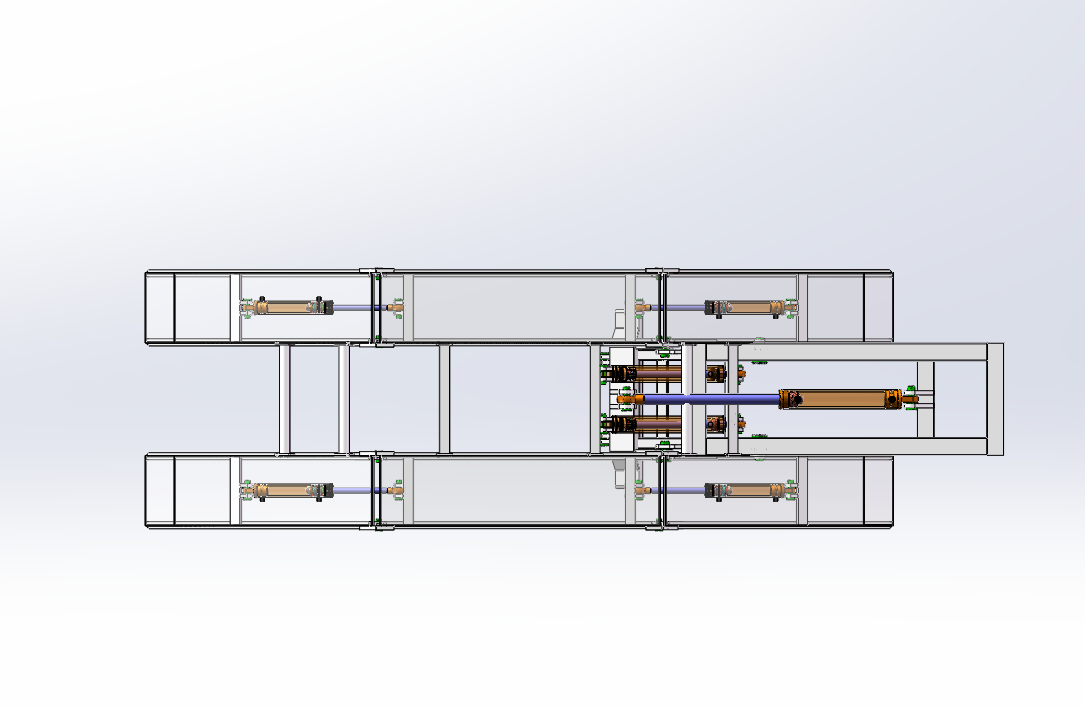

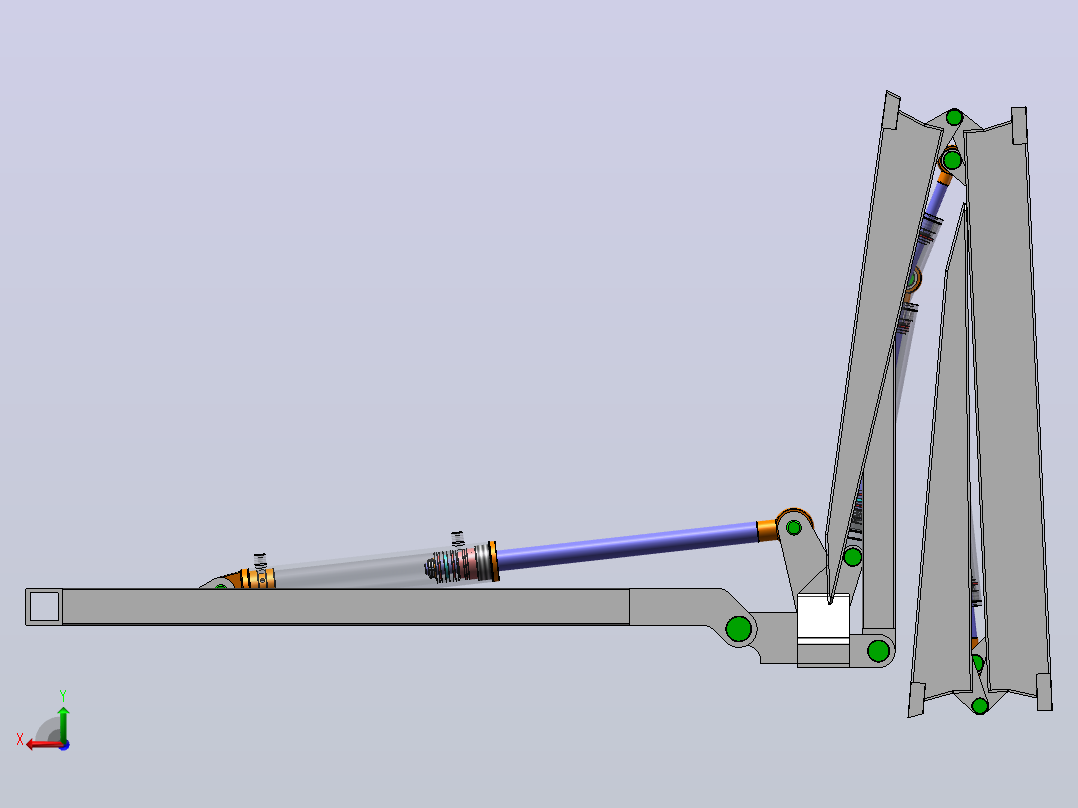

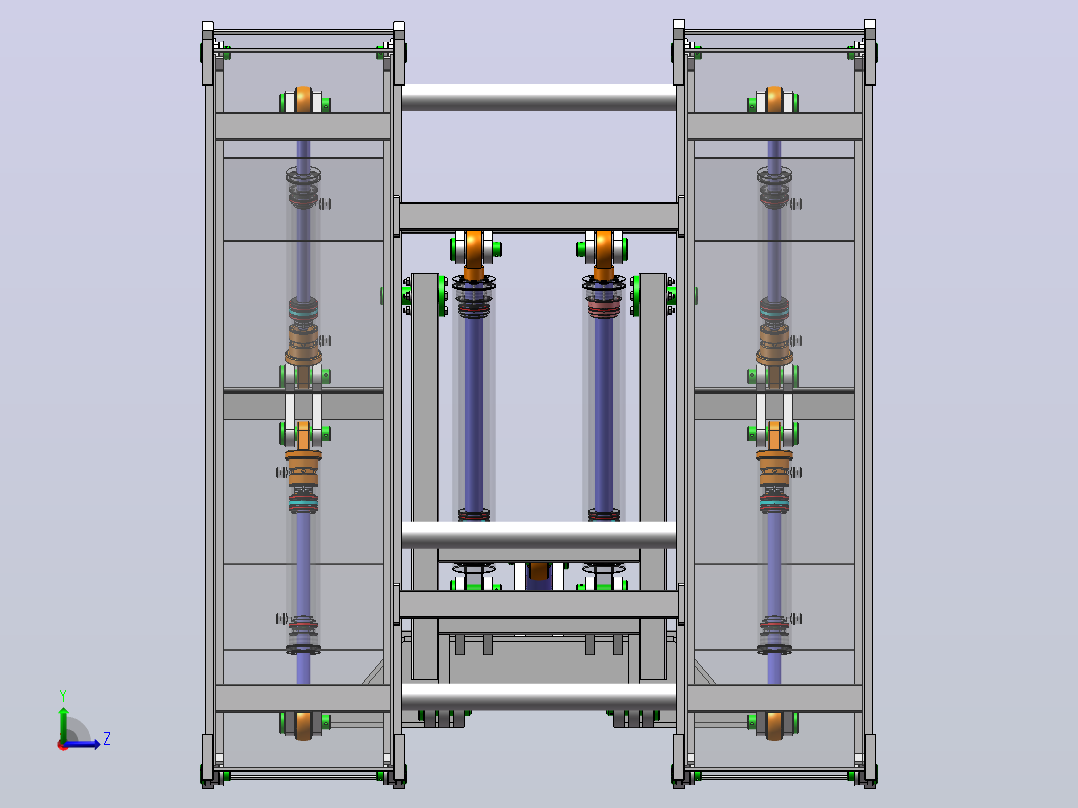

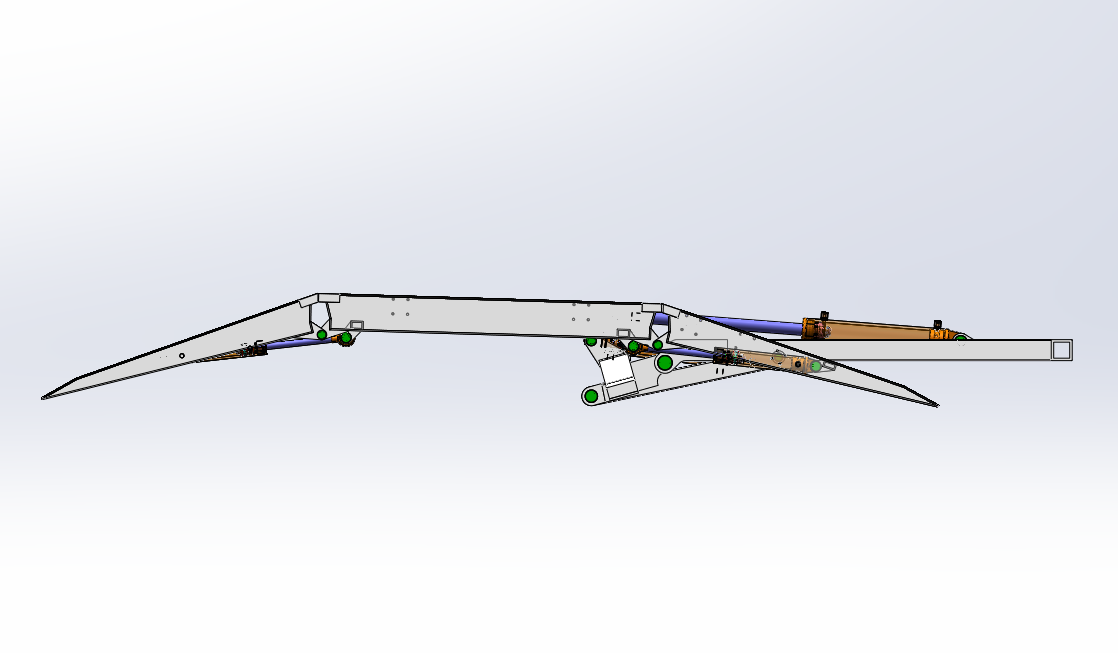

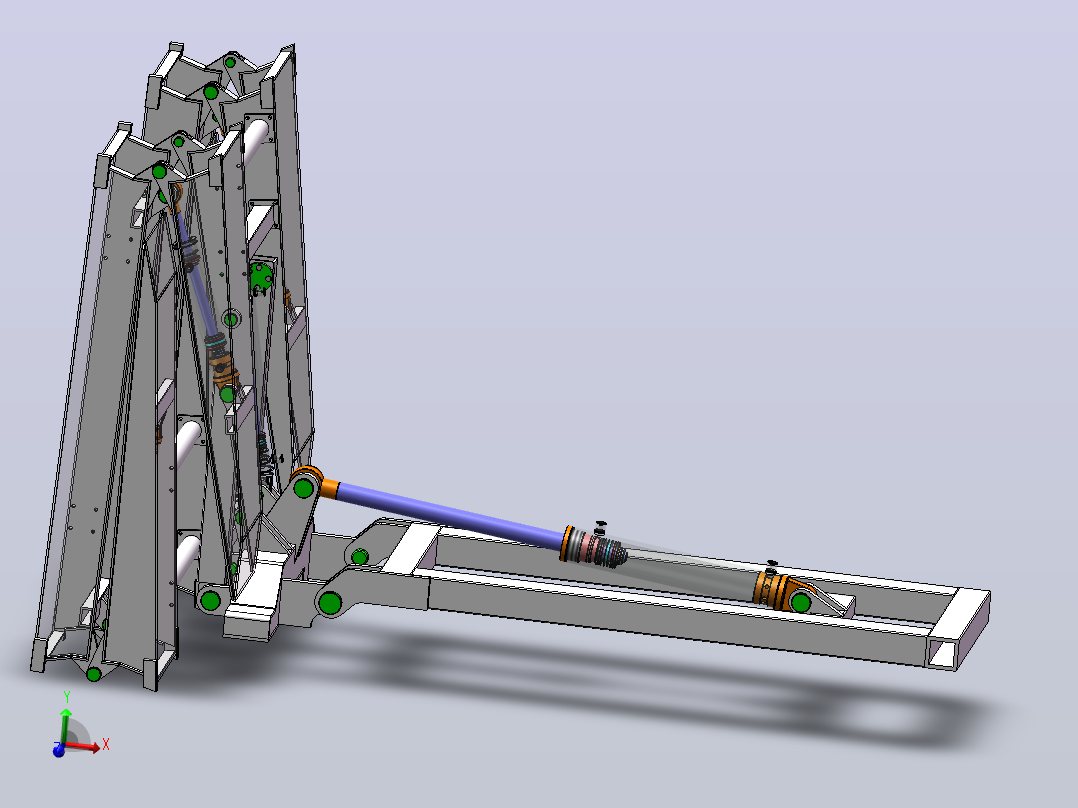

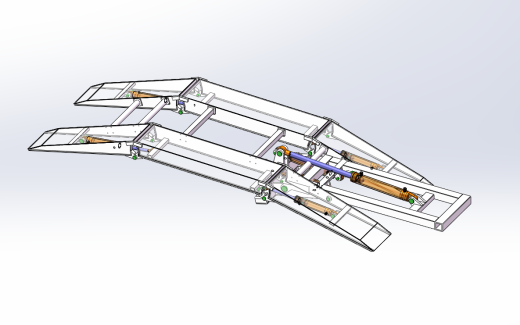

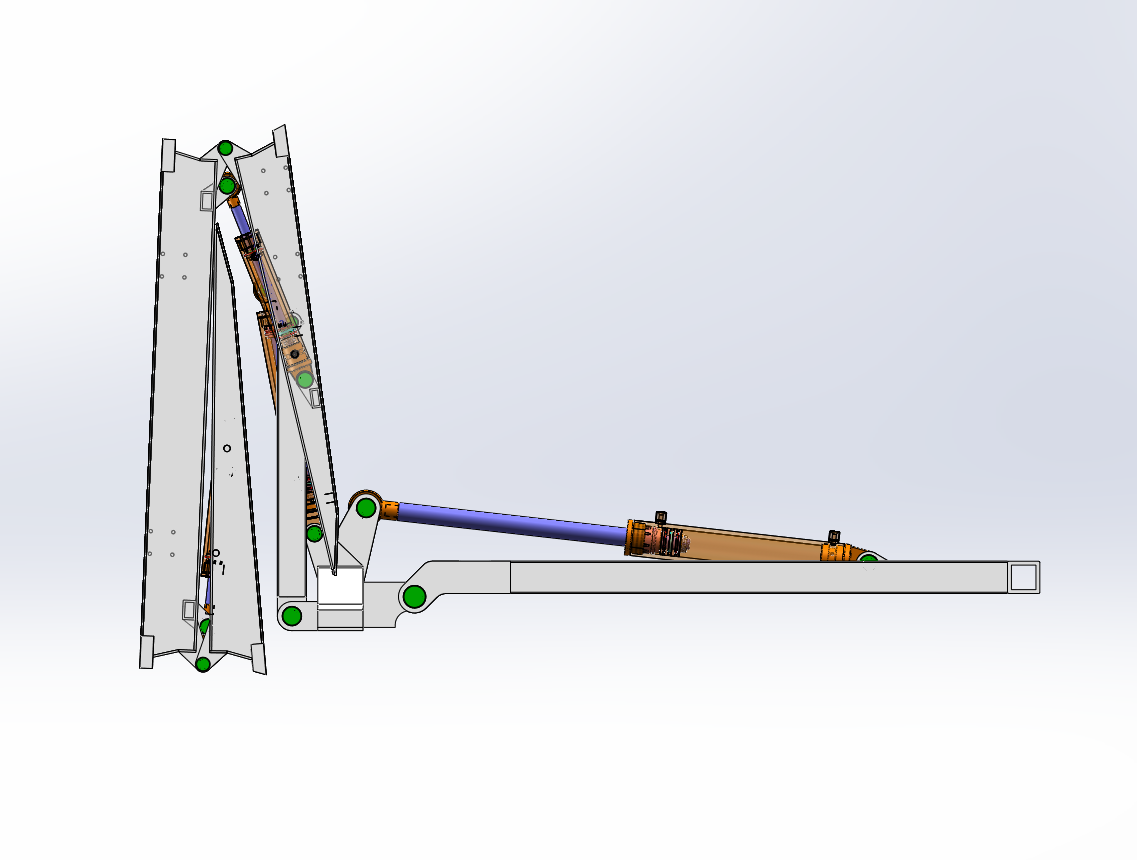

三折式尾板设计 SW2018SolidWorks 三维模型
三维机械图纸名称为：三折式尾板设计 SW2018，属于机械设备，非标机械分类，软件为SolidWorks, 三维模型格式为sldasm,sldprt，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10468428
模型大小：26.37M
软件版本： SolidWorks
模型格式：sldasm,sldprt
是否可编辑：可修改，包括参数
上传时间：2026-05-19
图纸介绍：
下载模型
文件列表
1. 1.png
195 KB
2. 2.png
85.5 KB
3. 3.png
105 KB
4. 4.png
156 KB
5. 5.png
321 KB
6. 6.png
125 KB
7. 7.png
184 KB
8. 三折式尾板-总装配.SLDASM
3.02 MB
9. 三折板 GB／T5780-2000六角头螺栓C级M5×45.SLDPRT
135 KB
10. 三折板 GB／T6187-2000全金属六角法兰面锁紧螺母M5.SLDPRT
119 KB
11. 三折板 销1.SLDPRT
86.8 KB
12. 三折板 销2.SLDPRT
89.8 KB
13. 三折板 销3.SLDPRT
92.9 KB
14. 三折板 销4.SLDPRT
86.2 KB
15. 三折板 销5.SLDPRT
91 KB
16. 三折板主油缸 GB／T70．1-2000内六角圆柱头螺钉M5×35 WB.SLDPRT
115 KB
17. 三折板主油缸GB／T70．1-2000内六角圆柱头螺钉M3×25-1.SLDPRT
102 KB
18. 三折板主油缸GE-ESGE30ES 关节轴承 WB.SLDPRT
130 KB
19. 三折板主油缸JBT7919．3-1999锁紧螺母KM01-M12.SLDPRT
156 KB
20. 三折板主油缸JBT7919．3-1999锁紧螺母M24 WB.SLDPRT
156 KB
21. 三折板主油缸密封件1.SLDPRT
154 KB
22. 三折板主油缸密封件2.SLDPRT
162 KB
23. 三折板主油缸密封件3.SLDPRT
160 KB
24. 三折板主油缸支撑环.SLDPRT
165 KB
25. 三折板主油缸油缸导向套.SLDDRW
152 KB
26. 三折板主油缸油缸导向套.SLDPRT
286 KB
27. 三折板主油缸油缸左端盖.SLDDRW
137 KB
28. 三折板主油缸油缸左端盖.SLDPRT
193 KB
29. 三折板主油缸油缸活塞.SLDDRW
158 KB
30. 三折板主油缸油缸活塞.SLDPRT
375 KB
31. 三折板主油缸油缸缸杆.SLDDRW
133 KB
32. 三折板主油缸油缸缸杆.SLDPRT
90.1 KB
33. 三折板主油缸油缸缸筒.SLDPRT
157 KB
34. 三折板主油缸油缸装配.SLDASM
921 KB
35. 三折板主油缸油缸装配.SLDDRW
413 KB
36. 三折板主油缸活塞垫片.SLDPRT
80.1 KB
37. 三折板主油缸缸杆耳环.SLDPRT
207 KB
38. 三折板主油缸缸筒固定底座.SLDPRT
279 KB
39. 三折板主油缸缸筒焊合.SLDASM
200 KB
40. 三折板主油缸缸筒焊合.SLDDRW
230 KB
41. 中间右折板内侧板.SLDPRT
83.8 KB
42. 中间右折板焊合.SLDASM
118 KB
43. 中间左折板内侧板.SLDPRT
83 KB
44. 中间左折板外侧板.SLDPRT
75 KB
45. 中间左折板底侧加强条.SLDPRT
61.5 KB
46. 中间左折板油缸支撑座1.SLDPRT
67.8 KB
47. 中间左折板油缸支撑座2.SLDPRT
69.8 KB
48. 中间左折板焊合.SLDASM
118 KB
49. 中间左折板焊接条1.SLDPRT
71.3 KB
50. 中间左折板焊接条2.SLDPRT
61.8 KB
51. 中间左折板顶板.SLDPRT
64.5 KB
52. 中间左折板顶柱1.SLDPRT
82.2 KB
53. 中间折板左焊接油缸横梁1.SLDPRT
86.3 KB
54. 中间折板横梁.SLDPRT
82.8 KB
55. 中间折板横梁安装板1.SLDPRT
82.9 KB
56. 中间折板横梁焊合.SLDASM
97.4 KB
57. 中间折板组件.SLDASM
121 KB
58. 主体架横梁1.SLDPRT
90.1 KB
59. 主体架横梁2.SLDPRT
91 KB
60. 主体架油缸支撑座1.SLDPRT
65.8 KB
61. 主体架油缸支撑座2.SLDPRT
74.3 KB
62. 主体架油缸支撑座3.SLDPRT
71.6 KB
63. 主体架焊合组件.SLDASM
117 KB
64. 主体架纵梁1.SLDPRT
79.6 KB
65. 回转架油缸回转焊接板1.SLDPRT
81.2 KB
66. 回转架油缸回转焊接板2.SLDPRT
64.5 KB
67. 回转架油缸回转焊接板3.SLDPRT
63.7 KB
68. 回转架焊接板1.SLDPRT
87.4 KB
69. 回转架焊接板2.SLDPRT
111 KB
70. 回转架焊接板3.SLDPRT
51.1 KB
71. 回转架焊接板4.SLDPRT
77.5 KB
72. 回转架焊接板5.SLDPRT
51.3 KB
73. 回转架焊接板6.SLDPRT
74.3 KB
74. 回转架组件.SLDASM
140 KB
75. 尾板右焊接组件.SLDASM
116 KB
76. 尾板右焊接组件内侧板.SLDPRT
98.8 KB
77. 尾板左左焊接组件顶柱1.SLDPRT
92.3 KB
78. 尾板左折板底侧加强条.SLDPRT
66.5 KB
79. 尾板左折板油缸支撑座1.SLDPRT
79.5 KB
80. 尾板左折板油缸支撑座2.SLDPRT
71.3 KB
81. 尾板左折板焊接条1.SLDPRT
71.5 KB
82. 尾板左折板焊接条2.SLDPRT
62.1 KB
83. 尾板左焊接油缸横梁1.SLDPRT
87.4 KB
84. 尾板左焊接组件.SLDASM
115 KB
85. 尾板左焊接组件内侧板.SLDPRT
98.6 KB
86. 尾板左焊接组件外侧板.SLDPRT
88.9 KB
87. 尾板左焊接组件顶板.SLDPRT
74.4 KB
88. 尾板组件.SLDASM
129 KB
89. 折板主油缸缸筒焊合.SLDDRW
230 KB
90. 折板油缸 GB／T70．1-2000内六角圆柱头螺钉M5×35 WB.SLDPRT
115 KB
91. 折板油缸GB／T70．1-2000内六角圆柱头螺钉M3×32.SLDPRT
104 KB
92. 折板油缸GE-ESGE30ES 关节轴承 WB.SLDPRT
128 KB
93. 折板油缸JBT7919．3-1999锁紧螺母KM01-M12.SLDPRT
154 KB
94. 折板油缸JBT7919．3-1999锁紧螺母M24 WB.SLDPRT
156 KB
95. 折板油缸密封件1.SLDPRT
154 KB
96. 折板油缸密封件2.SLDPRT
162 KB
97. 折板油缸密封件3.SLDPRT
160 KB
98. 折板油缸支撑环.SLDPRT
165 KB
99. 折板油缸油缸导向套.SLDDRW
152 KB
100. 折板油缸油缸导向套.SLDPRT
281 KB
101. 折板油缸油缸左端盖.SLDDRW
137 KB
102. 折板油缸油缸左端盖.SLDPRT
193 KB
103. 折板油缸油缸活塞.SLDDRW
158 KB
104. 折板油缸油缸活塞.SLDPRT
395 KB
105. 折板油缸油缸缸杆.SLDDRW
133 KB
106. 折板油缸油缸缸杆.SLDPRT
92.6 KB
107. 折板油缸油缸缸筒.SLDPRT
162 KB
108. 折板油缸油缸装配.SLDASM
940 KB
109. 折板油缸油缸装配.SLDDRW
413 KB
110. 折板油缸活塞垫片.SLDPRT
80.4 KB
111. 折板油缸缸杆耳环.SLDPRT
234 KB
112. 折板油缸缸筒固定底座.SLDPRT
276 KB
113. 折板油缸缸筒焊合.SLDASM
216 KB
114. 活动支架主油缸缸筒焊合.SLDDRW
230 KB
115. 活动支架回转轴1.SLDPRT
97.2 KB
116. 活动支架横梁1.SLDPRT
93.3 KB
117. 活动支架横梁2.SLDPRT
90.1 KB
118. 活动支架油缸 GB／T70．1-2000内六角圆柱头螺钉M5×35 WB.SLDPRT
115 KB
119. 活动支架油缸GB／T70．1-2000内六角圆柱头螺钉M3×32.SLDPRT
104 KB
120. 活动支架油缸GE-ESGE30ES 关节轴承 WB.SLDPRT
131 KB
121. 活动支架油缸JBT7919．3-1999锁紧螺母KM01-M12.SLDPRT
151 KB
122. 活动支架油缸JBT7919．3-1999锁紧螺母M24 WB.SLDPRT
156 KB
123. 活动支架油缸回转板1.SLDPRT
75.1 KB
124. 活动支架油缸密封件1.SLDPRT
154 KB
125. 活动支架油缸密封件2.SLDPRT
162 KB
126. 活动支架油缸密封件3.SLDPRT
160 KB
127. 活动支架油缸支撑环.SLDPRT
165 KB
128. 活动支架油缸油缸导向套.SLDDRW
152 KB
129. 活动支架油缸油缸导向套.SLDPRT
308 KB
130. 活动支架油缸油缸左端盖.SLDDRW
137 KB
131. 活动支架油缸油缸左端盖.SLDPRT
187 KB
132. 活动支架油缸油缸活塞.SLDDRW
158 KB
133. 活动支架油缸油缸活塞.SLDPRT
400 KB
134. 活动支架油缸油缸缸杆.SLDDRW
133 KB
135. 活动支架油缸油缸缸杆.SLDPRT
91.7 KB
136. 活动支架油缸油缸缸筒.SLDPRT
161 KB
137. 活动支架油缸油缸装配.SLDASM
931 KB
138. 活动支架油缸油缸装配.SLDDRW
413 KB
139. 活动支架油缸活塞垫片.SLDPRT
80.3 KB
140. 活动支架油缸缸杆耳环.SLDPRT
220 KB
141. 活动支架油缸缸筒固定底座.SLDPRT
286 KB
142. 活动支架油缸缸筒焊合.SLDASM
202 KB
143. 活动支架纵梁1.SLDPRT
106 KB
144. 活动支架组件.SLDASM
115 KB
145. 第一折板右焊接组件.SLDASM
124 KB
146. 第一折板右焊接组件内侧板.SLDPRT
108 KB
147. 第一折板右焊接组件油缸回转套1.SLDPRT
84.4 KB
148. 第一折板左左焊接组件顶柱1.SLDPRT
92.3 KB
149. 第一折板左折板底侧加强条.SLDPRT
66.5 KB
150. 第一折板左折板油缸支撑座1.SLDPRT
79 KB
151. 第一折板左折板油缸支撑座2.SLDPRT
71.3 KB
152. 第一折板左折板焊接条1.SLDPRT
71.5 KB
153. 第一折板左折板焊接条2.SLDPRT
62.1 KB
154. 第一折板左焊接油缸横梁1.SLDPRT
87.4 KB
155. 第一折板左焊接组件.SLDASM
134 KB
156. 第一折板左焊接组件内侧板.SLDPRT
97 KB
157. 第一折板左焊接组件外侧板.SLDPRT
88.9 KB
158. 第一折板左焊接组件顶板.SLDPRT
74.4 KB
159. 第一折板横梁.SLDPRT
78.7 KB
160. 第一折板横梁2.SLDPRT
83 KB
161. 第一折板横梁2油缸支撑座1.SLDPRT
68 KB
162. 第一折板横梁2焊合.SLDASM
112 KB
163. 第一折板横梁安装板1.SLDPRT
82.8 KB
164. 第一折板横梁焊合.SLDASM
87.2 KB
165. 第一折板组件.SLDASM
162 KB
