气路布局设计SolidWorks 三维模型
三维机械图纸名称为：气路布局设计，属于机械设备，非标机械分类，软件为SolidWorks, 三维模型格式为sldprt,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10466312
模型大小：19.08M
软件版本： SolidWorks
模型格式：sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-05-17
图纸介绍：
下载模型
文件列表
1. 30-36.8-5（耐高温防尘封）.SLDPRT
157 KB
2. 30-40.7-4.2（轴用格来圈）.SLDPRT
157 KB
3. 45-34-4.2（孔用格来圈）.SLDPRT
157 KB
4. 45-6-2.5（导向环）.SLDPRT
98.4 KB
5. 56-62.8-5（耐高温防尘封）.SLDPRT
131 KB
6. 56-66.7-4.2（轴用格来圈）.SLDPRT
147 KB
7. 75-6-2.5（导向环）.SLDPRT
88.3 KB
8. 75-64-4.2（孔用格来圈）.SLDPRT
144 KB
9. DN15管2000.SLDPRT
71.4 KB
10. DN20 PN1.0MPa (垫片).SLDPRT
166 KB
11. DN20 x 180(铝合金管).SLDPRT
127 KB
12. DN20 x 200(铝合金管).SLDPRT
125 KB
13. DN20 x 50(铝合金管).SLDPRT
96.9 KB
14. DN20 弯头.SLDPRT
200 KB
15. DN20-520（缸筒）.SLDPRT
74.4 KB
16. DN20卡箍.SLDPRT
168 KB
17. DN25 PN1.0MPa(弯头).SLDPRT
166 KB
18. DN25 PN1.0MPa (三通).SLDPRT
149 KB
19. DN25 二片式内螺纹球阀.SLDPRT
289 KB
20. DN25 六角内接头.SLDPRT
146 KB
21. DN25-DN10(异径三通).SLDPRT
160 KB
22. DN25-DN20(异径三通).SLDPRT
166 KB
23. DN25管1300.SLDPRT
96.5 KB
24. DN25管1400.SLDPRT
60.5 KB
25. DN25管2600.SLDPRT
86.8 KB
26. DN25管350.SLDPRT
60 KB
27. DN25管80.SLDPRT
67.5 KB
28. DN8 二片式内螺纹球阀.SLDPRT
199 KB
29. DN8 六角内接头.SLDPRT
181 KB
30. DN80卡箍.SLDPRT
113 KB
31. GB／T 3452.1-2005[一般应用的O型橡胶密封圈37.7×3.55].SLDPRT
112 KB
32. GB／T953-1988等长双头螺柱C级M8×660.SLDPRT
184 KB
33. M8XDN25 U型卡装配图.SLDPRT
188 KB
34. PC1202.sldprt
179 KB
35. PL802.sldprt
215 KB
36. PT1螺堵.SLDPRT
140 KB
37. TB.03-01-00 气源总气路.SLDASM
2.17 MB
38. TB7195.03-01-02-04(DN20-1250).SLDPRT
175 KB
39. TB7195.03-01-02-09(DN20-1250).SLDPRT
187 KB
40. TB7195.03-01-02-10(DN20-1250).SLDPRT
139 KB
41. TB7195.03-01-02-10(DN20-520).SLDPRT
149 KB
42. TB7195.03-01-02-11(3-4 DN20 小法兰).SLDPRT
156 KB
43. TB7195.03-01-02-11(3-4 DN20 法兰).SLDPRT
164 KB
44. TB7195.03-01-02-11(3-4 DN20 法兰-4-M8).SLDPRT
196 KB
45. TBS7195.06-00(气路系统).SLDASM
2.97 MB
46. TBS7195.06-01( 吸模气液缸阀板总成) ： www.ysh3d.com 屿双网 】.SLDASM
2.99 MB
47. TBS7195.06-01-01储气罐B.SLDPRT
466 KB
48. TBS7195.06-01-02(支架DN25-484).SLDPRT
113 KB
49. TBS7195.06-01-02(支架DN25-80).SLDPRT
127 KB

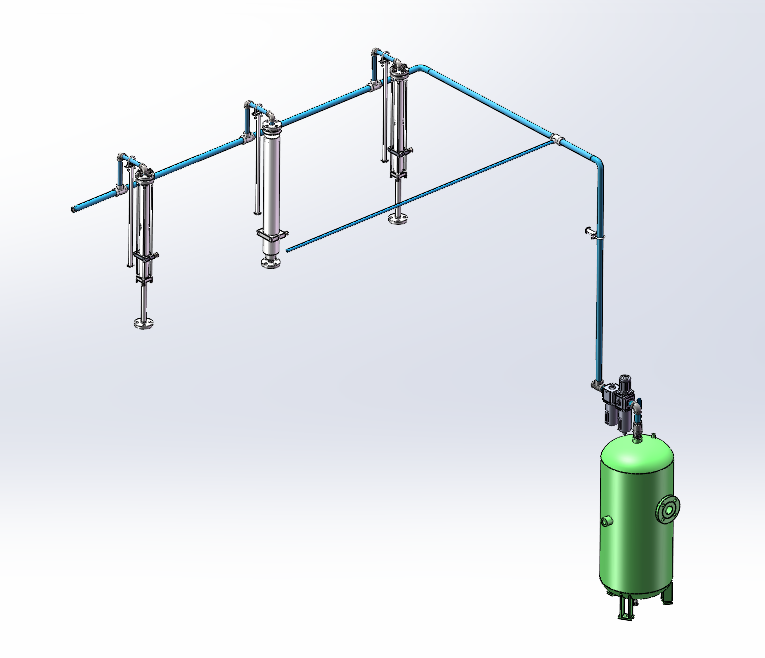

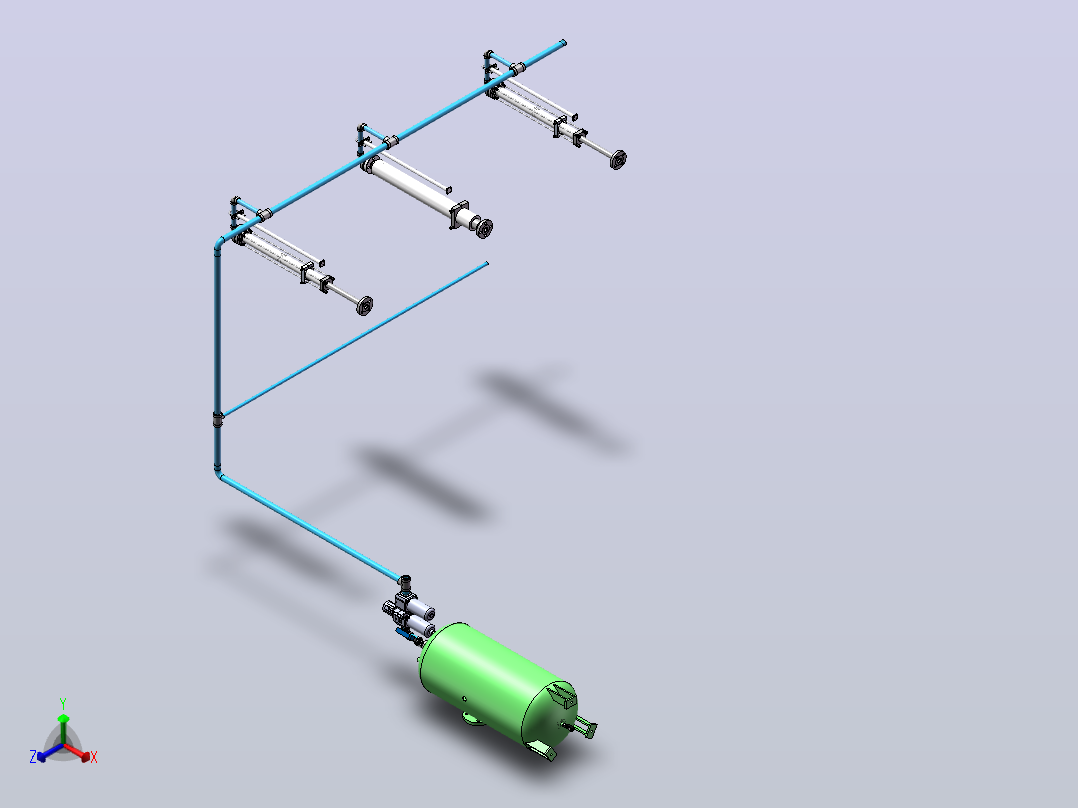

50. 三维总图.png
114 KB

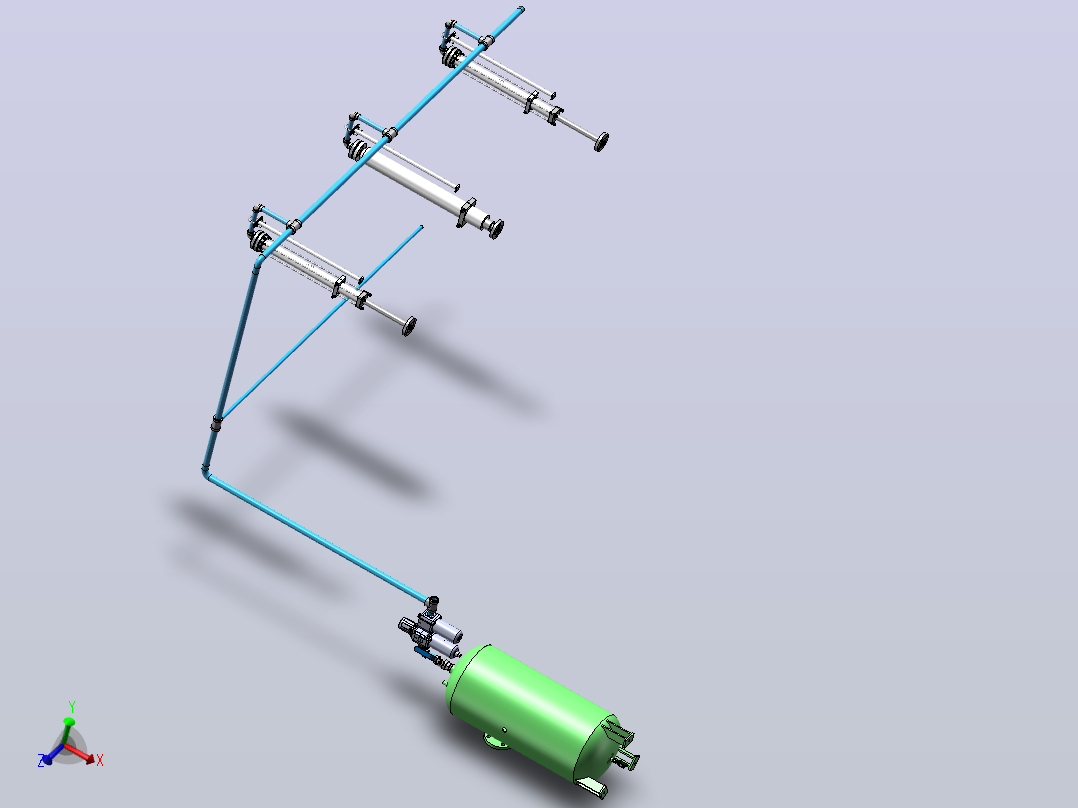

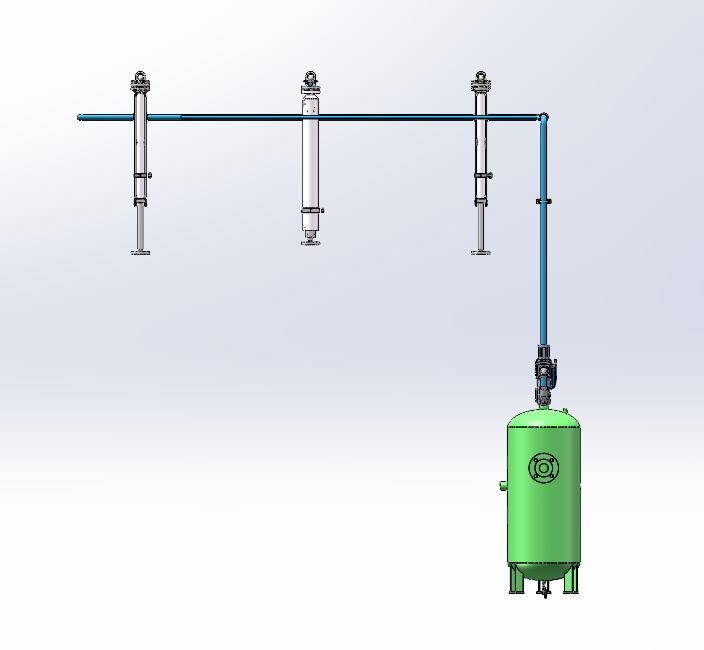

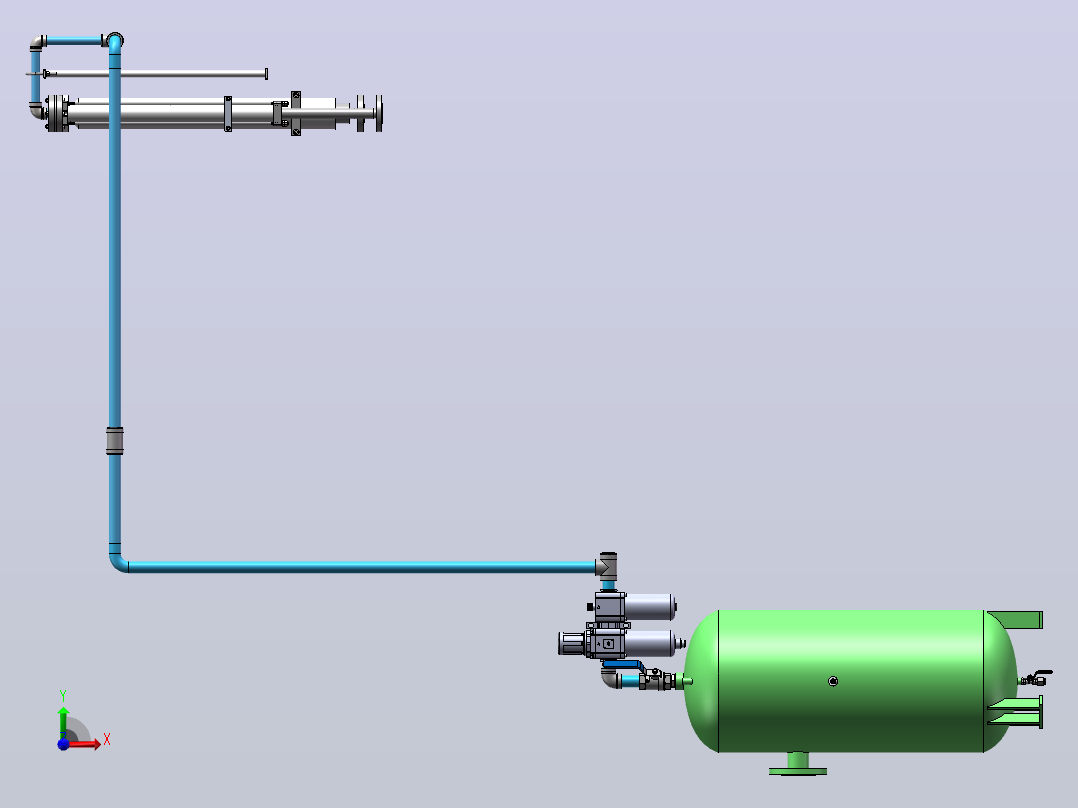

51. 主视图.png
67.4 KB
52. 亚德客气源两连件（已改方向）.SLDPRT
2.12 MB
53. 伸缩管（DN 20-1250）.SLDASM
574 KB
54. 伸缩管（DN 20-520）-带双头螺栓.SLDASM
737 KB

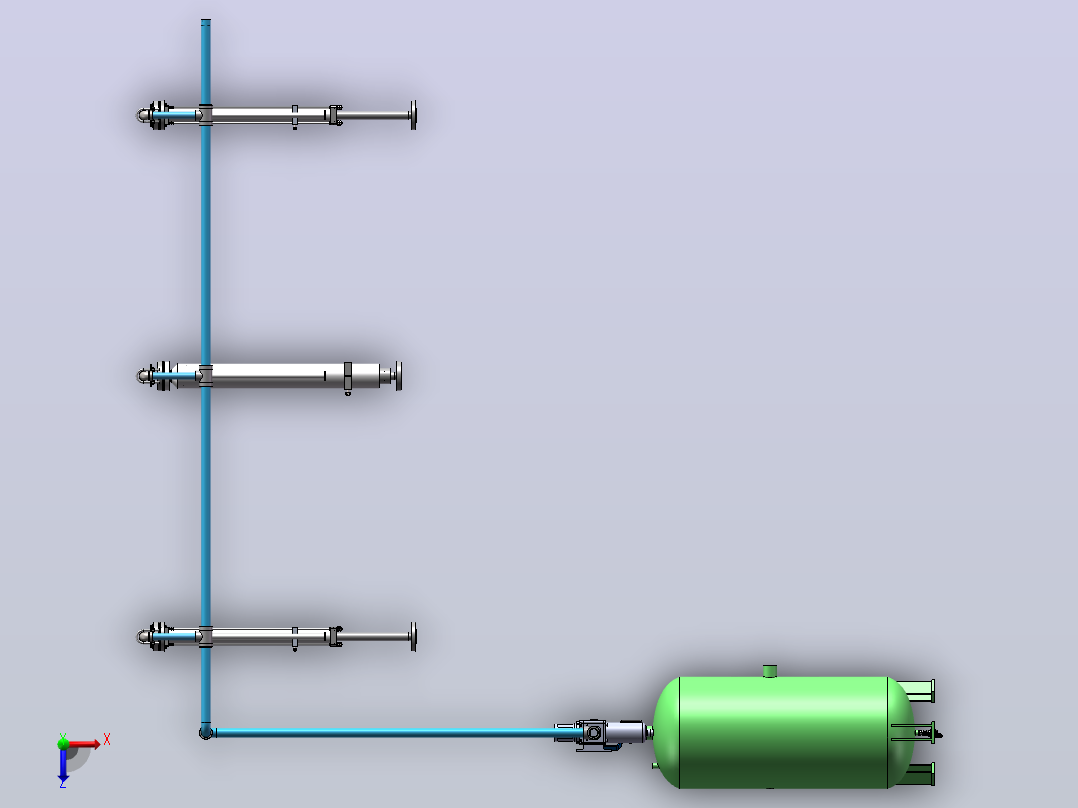

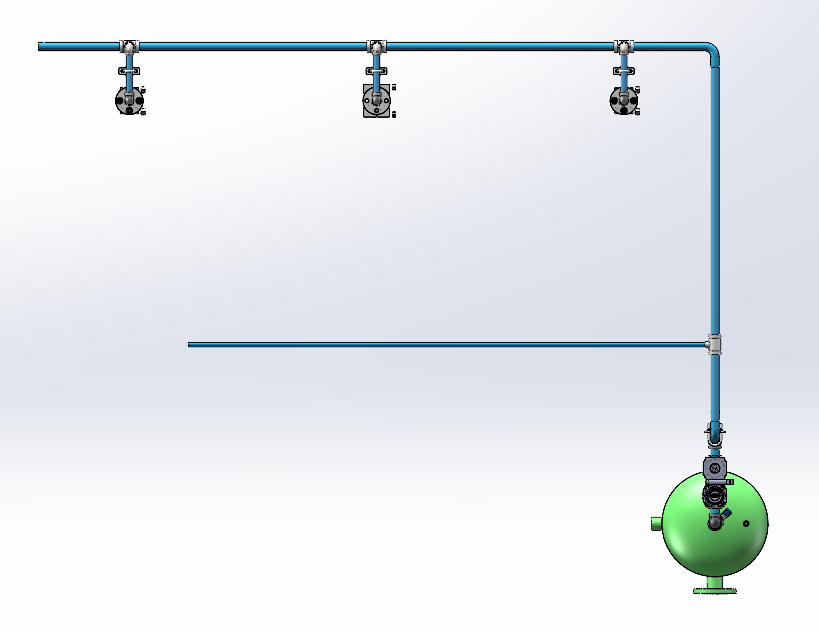

55. 俯视图.png
84.5 KB
56. 四氟缓冲垫(DN20).SLDPRT
117 KB

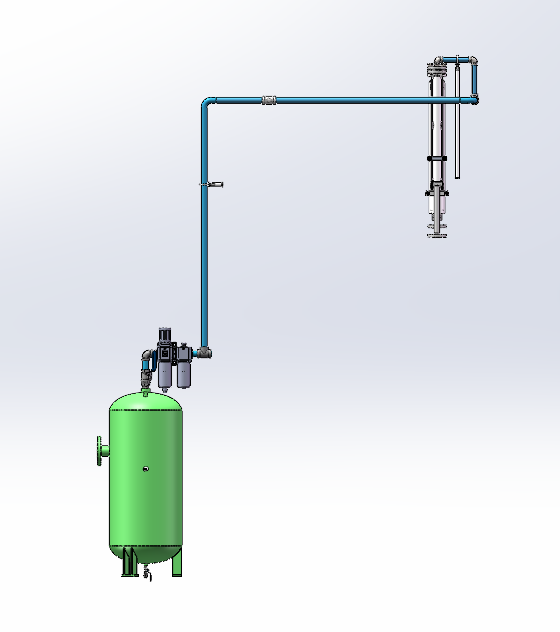

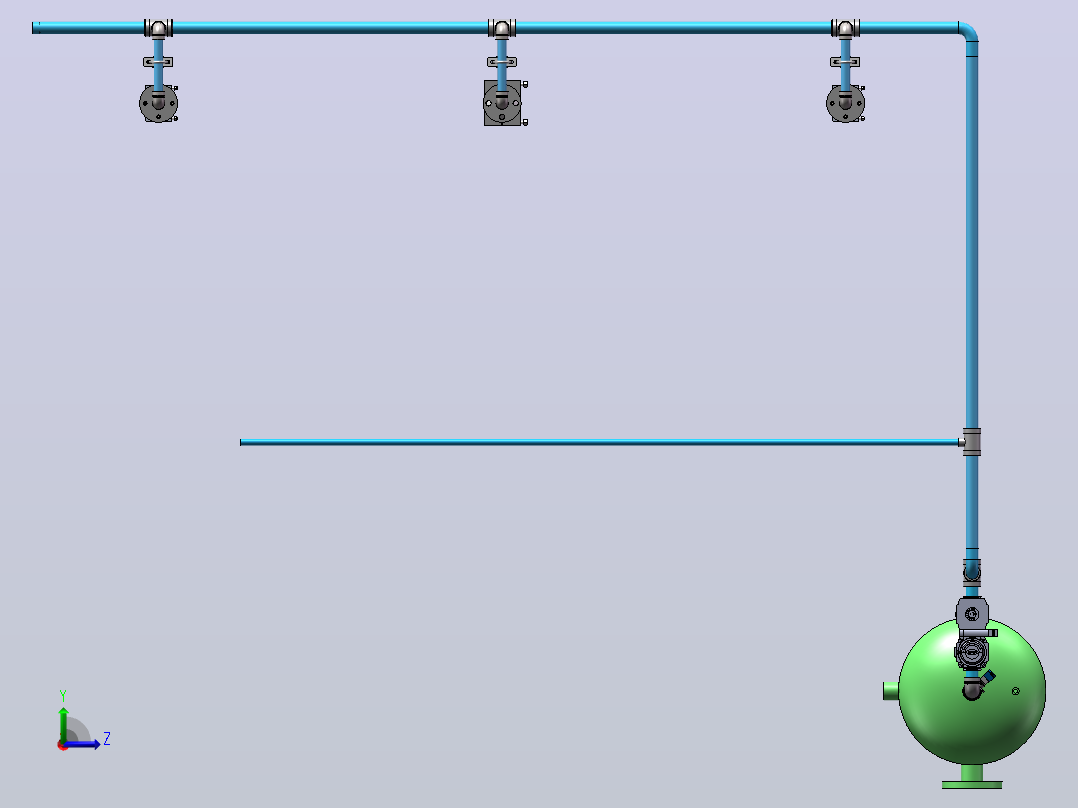

57. 左视图.png
55.8 KB
58. 方发兰2（DN20）.SLDPRT
292 KB
59. 方发兰（DN20）.SLDPRT
317 KB

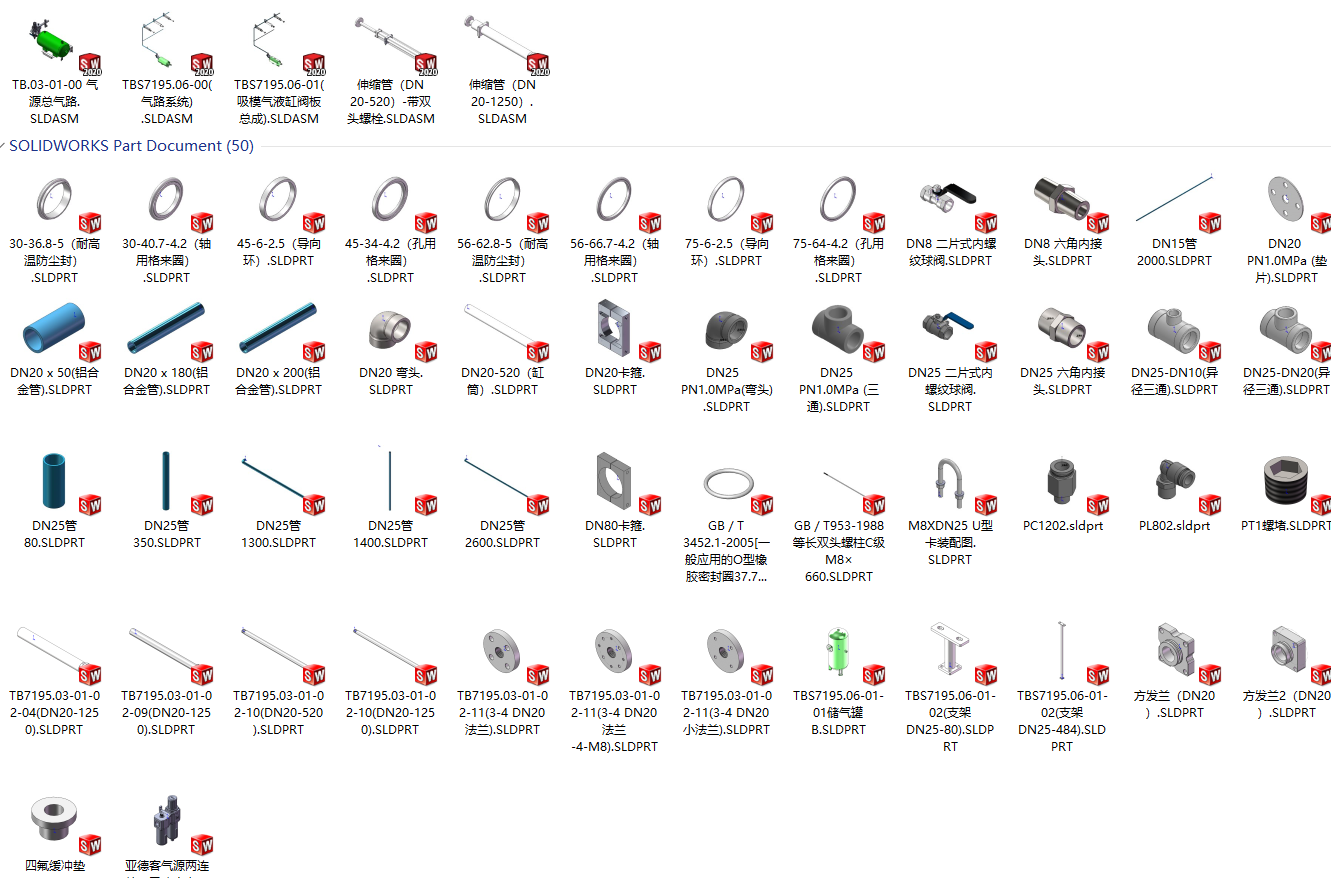

60. 明细.png
205 KB
