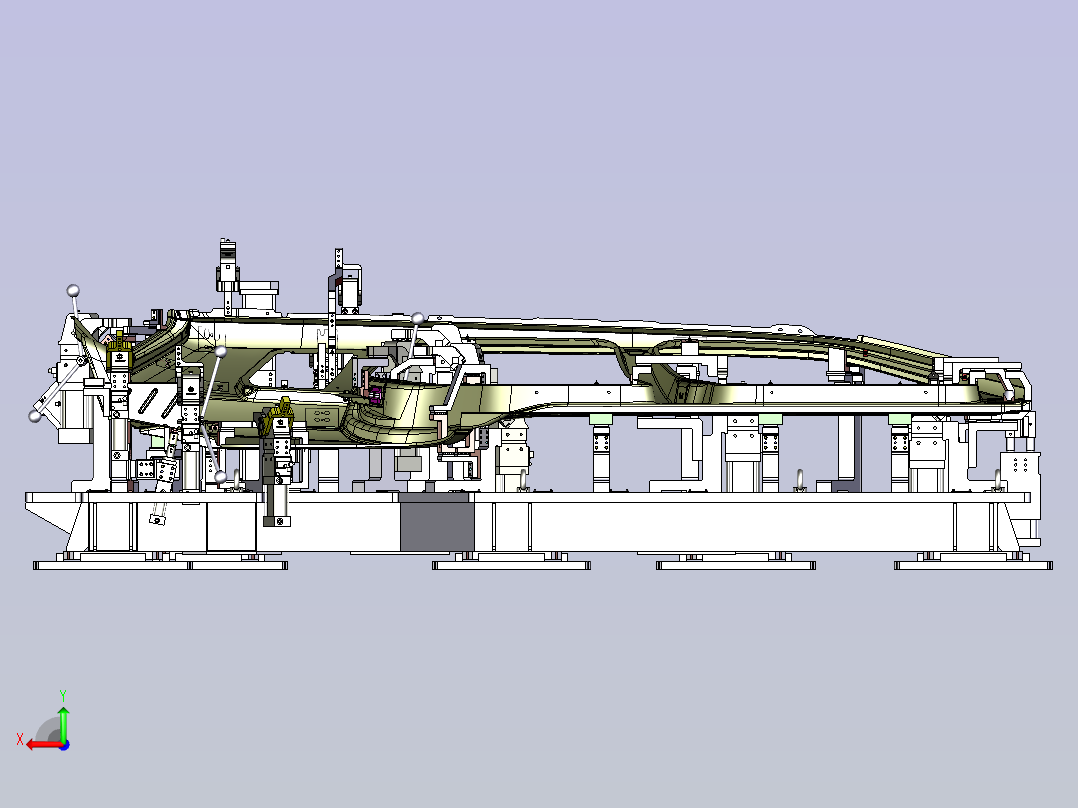

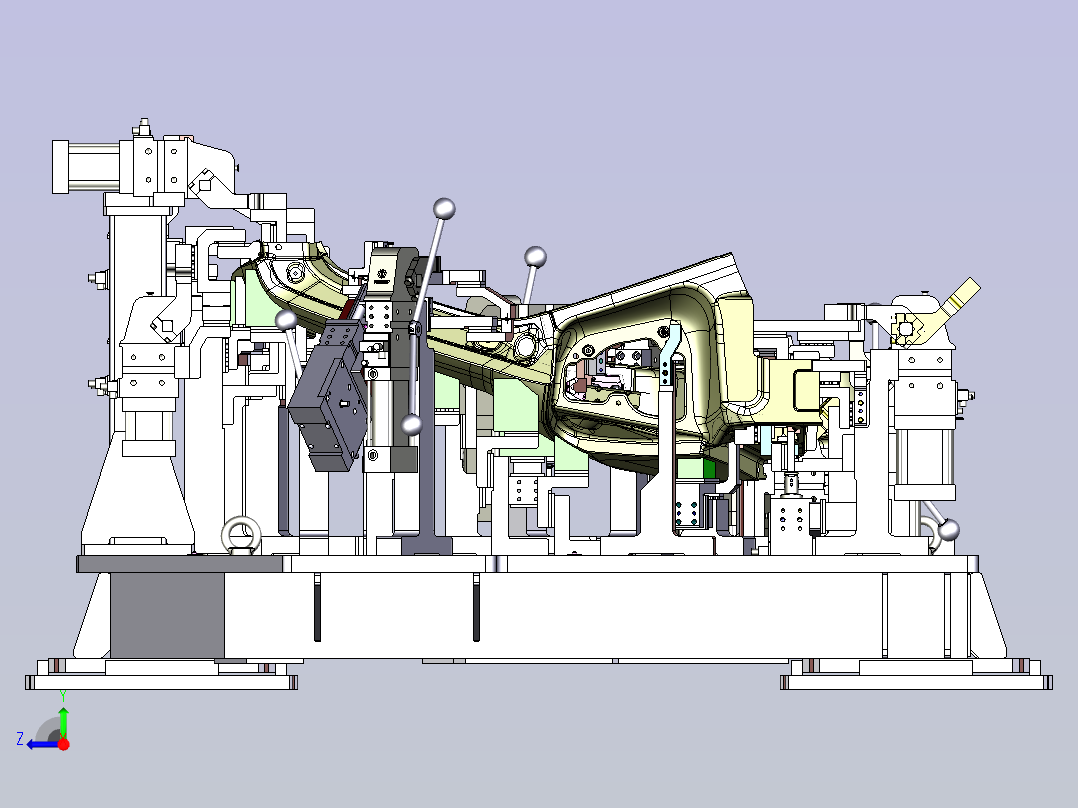

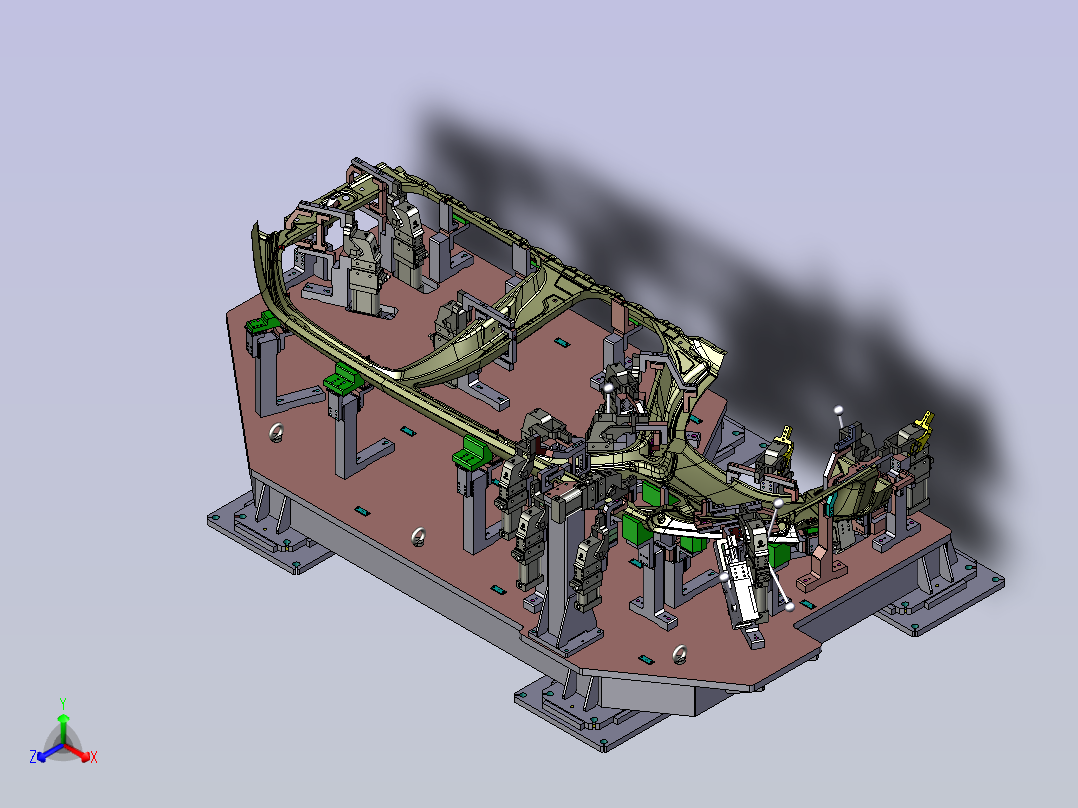

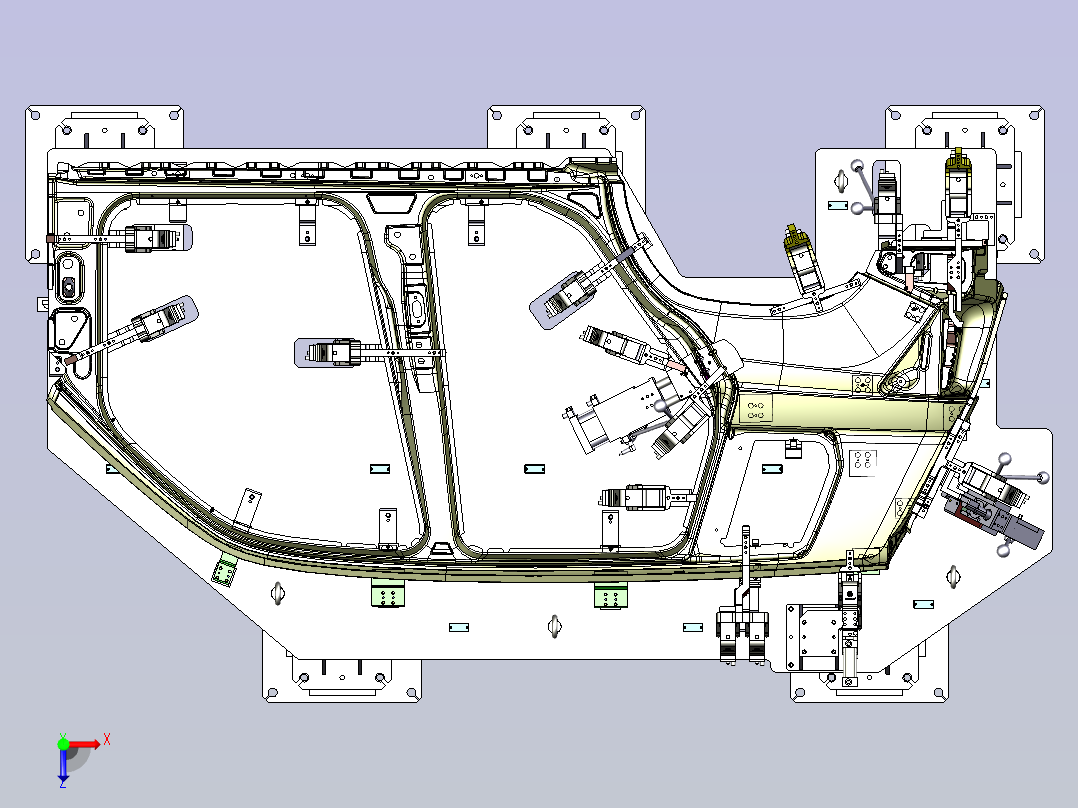

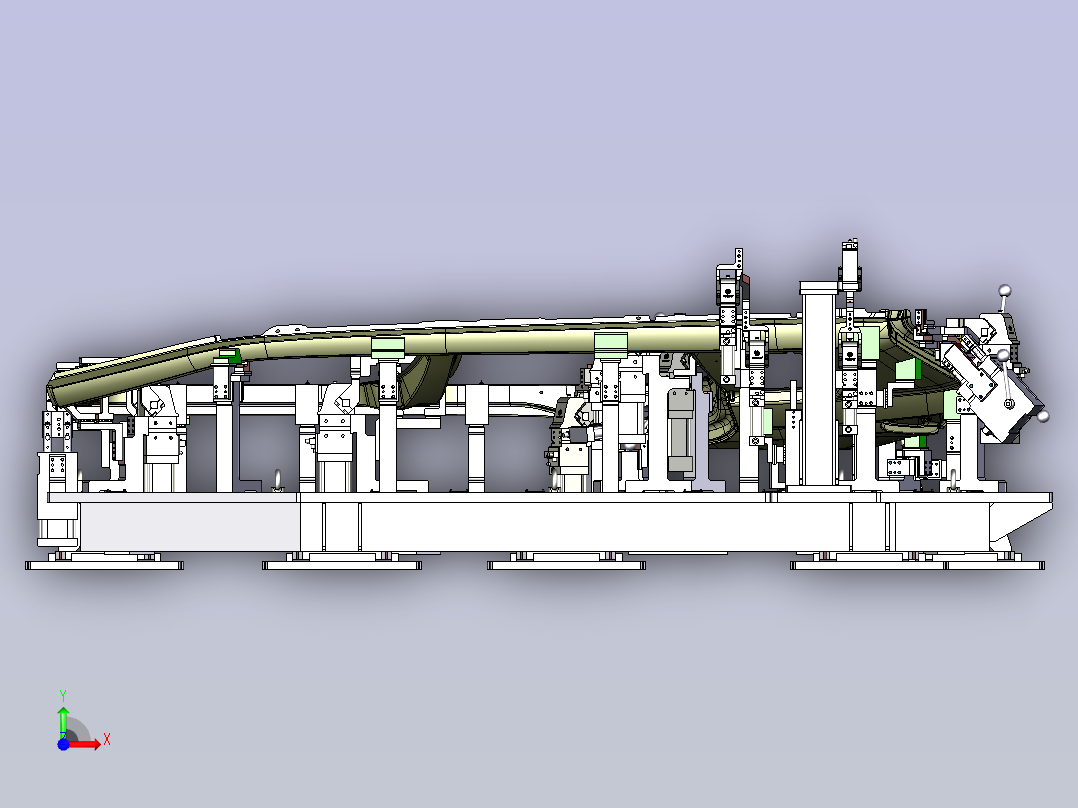

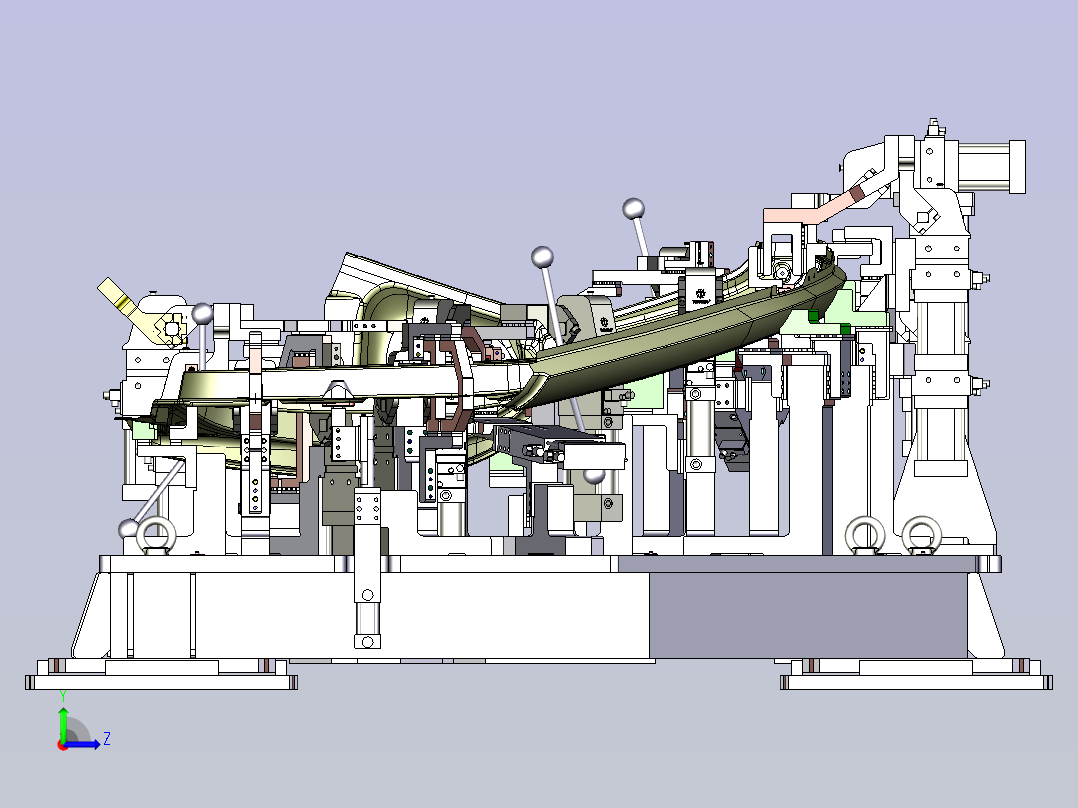

一款侧围外板焊接夹具设计inventor,stp 3D模型
机械图纸名称为：一款侧围外板焊接夹具设计，属于设备部件，工器具分类，软件为inventor,stp, 三维模型格式为ipt，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10424547
模型大小：124.54M
软件版本： inventor,stp
模型格式：ipt
是否可编辑：可修改，包括参数
上传时间：2026-04-23
图纸介绍：
下载模型
文件列表
1. AUFNAHME AU LI HECKLCHT.iam
323 KB
2. AUFNAHME AU LI _ HECKLEUCHTE.ipt
5.53 MB
3. BEPLANKUNG SEITENWAND AU LI.iam
1.11 MB
4. BEPLANKUNG SEITENWAND AU LI.ipt
30.5 MB
5. EINPRESSSCHRAUBE.iam
231 KB
6. F565000654999_01_P000_kin_kaufteil_szkd_63_T12_40_h_tuen_stiftz_AllCATPart.ipt
270 KB
7. FLANSCHMUTTER , ,002, A1249840125.ipt
309 KB
8. FLANSCHMUTTER M8.iam
164 KB
9. GJ3410-003SW70001000.iam
357 KB
10. GJ3410-003SW70001001.iam
261 KB
11. GJ3410-003SW70001001001.ipt
350 KB
12. GJ3410-003SW70001001002.ipt
88 KB
13. GJ3410-003SW70001001003.ipt
91 KB
14. GJ3410-003SW70001001004.ipt
92.5 KB
15. GJ3410-003SW70001001005.ipt
86 KB
16. GJ3410-003SW70001001006.ipt
93.5 KB
17. GJ3410-003SW70001001007.ipt
93 KB
18. GJ3410-003SW70001001008.ipt
98.5 KB
19. GJ3410-003SW70001001009.ipt
89 KB
20. GJ3410-003SW70001001010.ipt
101 KB
21. GJ3410-003SW70001001011.ipt
89 KB
22. GJ3410-003SW70001001012.ipt
92 KB
23. GJ3410-003SW70001001013.ipt
94 KB
24. GJ3410-003SW70001001014.ipt
116 KB
25. GJ3410-003SW70001001015.ipt
92.5 KB
26. GJ3410-003SW70001001016.ipt
85 KB
27. GJ3410-003SW70001001017.ipt
84.5 KB
28. GJ3410-003SW70001001018.ipt
87 KB
29. GJ3410-003SW70001001019.ipt
83.5 KB
30. GJ3410-003SW70001001020.ipt
85.5 KB
31. GJ3410-003SW70001001021.ipt
91.5 KB
32. GJ3410-003SW70001002.ipt
83.5 KB
33. GJ3410-003SW70001003.ipt
114 KB
34. GJ3410-003SW70003000.iam
579 KB
35. GJ3410-003SW70003001.ipt
107 KB
36. GJ3410-003SW70003002.ipt
104 KB
37. GJ3410-003SW70003003.ipt
152 KB
38. GJ3410-003SW70003004.ipt
109 KB
39. GJ3410-003SW70003005.ipt
128 KB
40. GJ3410-003SW70003006.ipt
125 KB
41. GJ3410-003SW70003007.ipt
109 KB
42. GJ3410-003SW70003008_fzs0007-00_10046.ipt
151 KB
43. GJ3410-003SW70003009.ipt
168 KB
44. GJ3410-003SW70003010.ipt
145 KB
45. GJ3410-003SW70003011.ipt
137 KB
46. GJ3410-003SW70003012.ipt
118 KB
47. GJ3410-003SW70003013.ipt
119 KB
48. GJ3410-003SW70003014.ipt
120 KB
49. GJ3410-003SW70003015.ipt
116 KB
50. GJ3410-003SW70003016.ipt
127 KB
51. GJ3410-003SW70003017_FAP0002-00_100.ipt
125 KB
52. GJ3410-003SW70003018_FAP0005-00_100.ipt
134 KB
53. GJ3410-003SW70003019_FAP0011-00_50.ipt
107 KB
54. GJ3410-003SW70003020_FAP0001-00_50.ipt
132 KB
55. GJ3410-003SW70003021_faw0009-00_03.ipt
119 KB
56. GJ3410-003SW70003022.ipt
133 KB
57. GJ3410-003SW70003151_SZK_40_T08_Tuenkers.ipt
497 KB
58. GJ3410-003SW70003151_V63.1 A10_ T12 45~135.ipt
595 KB
59. GJ3410-003SW70003152_V63.1 A10_ T12 45~135.ipt
739 KB
60. GJ3410-003SW70004000.iam
207 KB
61. GJ3410-003SW70004001.ipt
193 KB
62. GJ3410-003SW70004002.ipt
229 KB
63. GJ3410-003SW70004003.ipt
127 KB
64. GJ3410-003SW70004004.ipt
122 KB
65. GJ3410-003SW70004005.ipt
133 KB
66. GJ3410-003SW70004006.ipt
134 KB
67. GJ3410-003SW70004007_FAP0011-00_50.ipt
107 KB
68. GJ3410-003SW70004008_FAP0001-00_50.ipt
133 KB
69. GJ3410-003SW70005000.iam
310 KB
70. GJ3410-003SW70005001.ipt
113 KB
71. GJ3410-003SW70005002.ipt
125 KB
72. GJ3410-003SW70005003.ipt
111 KB
73. GJ3410-003SW70005004_faw0009-00_04.ipt
119 KB
74. GJ3410-003SW70005005_FAP0005-00_100.ipt
134 KB
75. GJ3410-003SW70006000.iam
309 KB
76. GJ3410-003SW70006001.ipt
108 KB
77. GJ3410-003SW70006002.ipt
116 KB
78. GJ3410-003SW70006003.ipt
114 KB
79. GJ3410-003SW70006004.ipt
110 KB
80. GJ3410-003SW70006005.ipt
125 KB
81. GJ3410-003SW70006006.ipt
124 KB
82. GJ3410-003SW70006007_FAP0002-00_100.ipt
126 KB
83. GJ3410-003SW70006008_FAP0005-00_100.ipt
134 KB
84. GJ3410-003SW70006151_V63.1 A10_ T12 45~135.ipt
740 KB
85. GJ3410-003SW70007000.iam
194 KB
86. GJ3410-003SW70007001.ipt
122 KB
87. GJ3410-003SW70007002.ipt
163 KB
88. GJ3410-003SW70007005.ipt
137 KB
89. GJ3410-003SW70007006.ipt
133 KB
90. GJ3410-003SW70007007.ipt
138 KB
91. GJ3410-003SW70007008_FAP0002-00_100.ipt
126 KB
92. GJ3410-003SW70007010_FAP0001-00_50.ipt
132 KB
93. GJ3410-003SW70007011_FAP0011-00_50.ipt
107 KB
94. GJ3410-003SW70008000.iam
276 KB
95. GJ3410-003SW70008001.ipt
113 KB
96. GJ3410-003SW70008002.ipt
95.5 KB
97. GJ3410-003SW70008003.ipt
107 KB
98. GJ3410-003SW70008004.ipt
111 KB
99. GJ3410-003SW70008005.ipt
132 KB
100. GJ3410-003SW70008006.ipt
121 KB
101. GJ3410-003SW70008007.ipt
121 KB
102. GJ3410-003SW70008008_FAP0002-00_100.ipt
126 KB
103. GJ3410-003SW70008151_V2 63.1 A10 T12 45~105_GRAD.ipt
600 KB
104. GJ3410-003SW70009000.iam
242 KB
105. GJ3410-003SW70009001.ipt
114 KB
106. GJ3410-003SW70009002.ipt
125 KB
107. GJ3410-003SW70009003.ipt
144 KB
108. GJ3410-003SW70009004_FAP0005-00_100.ipt
133 KB
109. GJ3410-003SW70009151_V_50_1_A10_T12_135_GRAD_TUENKERS.ipt
623 KB
110. GJ3410-003SW70010000.iam
315 KB
111. GJ3410-003SW70010001.ipt
100 KB
112. GJ3410-003SW70010002.ipt
103 KB
113. GJ3410-003SW70010003.ipt
137 KB
114. GJ3410-003SW70010004.ipt
109 KB
115. GJ3410-003SW70010005_FAP0002-00_100.ipt
126 KB
116. GJ3410-003SW70010007_FAP0005-00_100.ipt
133 KB
117. GJ3410-003SW70010151_V63.1 Z A12 T12 45~120 GRAD.ipt
824 KB
118. GJ3410-003SW70011000.iam
301 KB
119. GJ3410-003SW70011001.ipt
135 KB
120. GJ3410-003SW70011002.ipt
140 KB
121. GJ3410-003SW70011003.ipt
102 KB
122. GJ3410-003SW70011004.ipt
124 KB
123. GJ3410-003SW70011005.ipt
135 KB
124. GJ3410-003SW70011006.ipt
119 KB
125. GJ3410-003SW70011007.ipt
152 KB
126. GJ3410-003SW70011008_FAP0002-00_100.ipt
126 KB
127. GJ3410-003SW70011010_FAP0001-00_50.ipt
133 KB
128. GJ3410-003SW70011011_FAP0011-00_50.ipt
107 KB
129. GJ3410-003SW70011012_FAP0005-00_100.ipt
134 KB
130. GJ3410-003SW70012000.iam
277 KB
131. GJ3410-003SW70012001.ipt
120 KB
132. GJ3410-003SW70012002.ipt
110 KB
133. GJ3410-003SW70012003.ipt
113 KB
134. GJ3410-003SW70012004.ipt
109 KB
135. GJ3410-003SW70012005.ipt
132 KB
136. GJ3410-003SW70012006.ipt
116 KB
137. GJ3410-003SW70012007.ipt
122 KB
138. GJ3410-003SW70012008_FAP0002-00_100.ipt
125 KB
139. GJ3410-003SW70013000.iam
277 KB
140. GJ3410-003SW70013001.ipt
107 KB
141. GJ3410-003SW70013002.ipt
113 KB
142. GJ3410-003SW70013003.ipt
116 KB
143. GJ3410-003SW70013004.ipt
107 KB
144. GJ3410-003SW70013005.ipt
132 KB
145. GJ3410-003SW70013006.ipt
118 KB
146. GJ3410-003SW70013007.ipt
125 KB
147. GJ3410-003SW70013008_FAP0002-00_100.ipt
126 KB
148. GJ3410-003SW70014000.iam
174 KB
149. GJ3410-003SW70014001.ipt
130 KB
150. GJ3410-003SW70014002.ipt
153 KB
151. GJ3410-003SW70014003.ipt
130 KB
152. GJ3410-003SW70014004.ipt
137 KB
153. GJ3410-003SW70014005.ipt
144 KB
154. GJ3410-003SW70014006_FAP0001-00_50.ipt
132 KB
155. GJ3410-003SW70014007_FAP0011-00_50.ipt
107 KB
156. GJ3410-003SW70015000.iam
272 KB
157. GJ3410-003SW70015001.ipt
110 KB
158. GJ3410-003SW70015002.ipt
116 KB
159. GJ3410-003SW70015003.ipt
104 KB
160. GJ3410-003SW70015004.ipt
113 KB
161. GJ3410-003SW70015005.ipt
130 KB
162. GJ3410-003SW70015006.ipt
112 KB
163. GJ3410-003SW70015007.ipt
111 KB
164. GJ3410-003SW70015008_FAP0002-00_100.ipt
126 KB
165. GJ3410-003SW70016000.iam
185 KB
166. GJ3410-003SW70016001.ipt
125 KB
167. GJ3410-003SW70016002.ipt
129 KB
168. GJ3410-003SW70016003.ipt
116 KB
169. GJ3410-003SW70016004_faw0022-00_02.ipt
113 KB
170. GJ3410-003SW70016005.ipt
120 KB
171. GJ3410-003SW70016151_SZKD_63_A13_T00_STIFTZIEHZYLINDER.ipt
201 KB
172. GJ3410-003SW70017000.iam
143 KB
173. GJ3410-003SW70017001.ipt
101 KB
174. GJ3410-003SW70017002.ipt
208 KB
175. GJ3410-003SW70017003.ipt
120 KB
176. GJ3410-003SW70017004.ipt
127 KB
177. GJ3410-003SW70017005_FAP0002-00_100.ipt
125 KB
178. GJ3410-003SW70018000.iam
171 KB
179. GJ3410-003SW70018001.ipt
137 KB
180. GJ3410-003SW70018002.ipt
136 KB
181. GJ3410-003SW70018003.ipt
130 KB
182. GJ3410-003SW70018004.ipt
137 KB
183. GJ3410-003SW70018005.ipt
138 KB
184. GJ3410-003SW70018006_FAP0001-00_50.ipt
133 KB
185. GJ3410-003SW70018007_FAP0011-00_50.ipt
107 KB
186. GJ3410-003SW70019000.iam
173 KB
187. GJ3410-003SW70019001.ipt
168 KB
188. GJ3410-003SW70019002.ipt
141 KB
189. GJ3410-003SW70019003.ipt
130 KB
190. GJ3410-003SW70019004.ipt
136 KB
191. GJ3410-003SW70019005.ipt
142 KB
192. GJ3410-003SW70019006_FAP0011-00_50.ipt
107 KB
193. GJ3410-003SW70019007_FAP0001-00_50.ipt
132 KB
194. GJ3410-003SW70020000.iam
139 KB
195. GJ3410-003SW70020001.ipt
103 KB
196. GJ3410-003SW70020002.ipt
138 KB
197. GJ3410-003SW70020003.ipt
128 KB
198. GJ3410-003SW70020004.ipt
135 KB
199. GJ3410-003SW70020005_FAP0002-00_100.ipt
126 KB
200. GJ3410-003SW70021000.iam
111 KB
201. GJ3410-003SW70021001.ipt
124 KB
202. GJ3410-003SW70021002.ipt
125 KB
203. GJ3410-003SW70021003_FAP0002-00_100.ipt
126 KB
204. GJ3410-003SW70022000.iam
152 KB
205. GJ3410-003SW70022001.ipt
171 KB
206. GJ3410-003SW70022002.ipt
134 KB
207. GJ3410-003SW70022003.ipt
131 KB
208. GJ3410-003SW70022101_FAP0001-00_50.ipt
132 KB
209. GJ3410-003SW70022102_FAP0011-00_50.ipt
107 KB
210. GJ3410-003SW70023000.iam
147 KB
211. GJ3410-003SW70023001.ipt
148 KB
212. GJ3410-003SW70023002.ipt
124 KB
213. GJ3410-003SW70023003.ipt
120 KB
214. GJ3410-003SW70023101_FAP0001-00_50.ipt
132 KB
215. GJ3410-003SW70023102_FAP0011-00_50.ipt
107 KB
216. GJ3410-003SW70024000.iam
179 KB
217. GJ3410-003SW70024001.ipt
98 KB
218. GJ3410-003SW70024002.ipt
157 KB
219. GJ3410-003SW70024003.ipt
132 KB
220. GJ3410-003SW70024004.ipt
135 KB
221. GJ3410-003SW70024005.ipt
134 KB
222. GJ3410-003SW70024006_FAP0005-00_100.ipt
134 KB
223. GJ3410-003SW70024008_FAP0001-00_50.ipt
132 KB
224. GJ3410-003SW70024009_FAP0011-00_50.ipt
107 KB
225. GJ3410-003SW70025000.iam
244 KB
226. GJ3410-003SW70025001.ipt
115 KB
227. GJ3410-003SW70025002.ipt
116 KB
228. GJ3410-003SW70025003.ipt
144 KB
229. GJ3410-003SW70025004_FAP0002-00_100.ipt
125 KB
230. GJ3410-003SW70025006_FAP0005-00_100.ipt
134 KB
231. GJ3410-003SW70026000.iam
144 KB
232. GJ3410-003SW70026001.ipt
101 KB
233. GJ3410-003SW70026002.ipt
192 KB
234. GJ3410-003SW70026003.ipt
128 KB
235. GJ3410-003SW70026004.ipt
135 KB
236. GJ3410-003SW70026005_FAP0002-00_100.ipt
126 KB
237. GJ3410-003SW70027000.iam
143 KB
238. GJ3410-003SW70027001.ipt
146 KB
239. GJ3410-003SW70027002.ipt
120 KB
240. GJ3410-003SW70027003.ipt
123 KB
241. GJ3410-003SW70027004_FAP0011-00_50.ipt
107 KB
242. GJ3410-003SW70027005_FAP0001-00_50.ipt
132 KB
243. GJ3410-003SW70028000.iam
710 KB
244. GJ3410-003SW70028001.ipt
127 KB
245. GJ3410-003SW70028002.ipt
117 KB
246. GJ3410-003SW70028003.ipt
112 KB
247. GJ3410-003SW70028004.ipt
116 KB
248. GJ3410-003SW70028005.ipt
146 KB
249. GJ3410-003SW70028006.ipt
124 KB
250. GJ3410-003SW70028007.ipt
131 KB
251. GJ3410-003SW70028008.ipt
120 KB
252. GJ3410-003SW70028009.ipt
128 KB
253. GJ3410-003SW70028010.ipt
121 KB
254. GJ3410-003SW70028011.ipt
111 KB
255. GJ3410-003SW70028012.ipt
109 KB
256. GJ3410-003SW70028013_FFA0003-00_02.ipt
122 KB
257. GJ3410-003SW70028014_FAP0002-00_100.ipt
125 KB
258. GJ3410-003SW70028016_FAP0011-00_50.ipt
107 KB
259. GJ3410-003SW70028017_FAP0001-00_50.ipt
132 KB
260. GJ3410-003SW70028151_V63.1 Z A10 T12.ipt
823 KB
261. GJ3410-003SW70028152_SZVD 50 Z A13.ipt
840 KB
262. GJ3410-003SW70029000.iam
518 KB
263. GJ3410-003SW70029001.ipt
101 KB
264. GJ3410-003SW70029002.ipt
112 KB
265. GJ3410-003SW70029003.ipt
117 KB
266. GJ3410-003SW70029004.ipt
111 KB
267. GJ3410-003SW70029005.ipt
99.5 KB
268. GJ3410-003SW70029006.ipt
171 KB
269. GJ3410-003SW70029007.ipt
147 KB
270. GJ3410-003SW70029008.ipt
144 KB
271. GJ3410-003SW70029009.ipt
153 KB
272. GJ3410-003SW70029010.ipt
120 KB
273. GJ3410-003SW70029011.ipt
144 KB
274. GJ3410-003SW70029012.ipt
122 KB
275. GJ3410-003SW70029013.ipt
116 KB
276. GJ3410-003SW70029014.ipt
114 KB
277. GJ3410-003SW70029015.ipt
142 KB
278. GJ3410-003SW70029016.ipt
136 KB
279. GJ3410-003SW70029017.ipt
128 KB
280. GJ3410-003SW70029018.ipt
137 KB
281. GJ3410-003SW70029019_ffa0003-00_01.ipt
112 KB
282. GJ3410-003SW70029020_ffa0003-00_02.ipt
122 KB
283. GJ3410-003SW70029021_FAP0002-00_100.ipt
125 KB
284. GJ3410-003SW70029023_FAP0005-00_100.ipt
133 KB
285. GJ3410-003SW70029025_FAP0011-00_50.ipt
107 KB
286. GJ3410-003SW70029026_FAP0001-00_50.ipt
132 KB
287. GJ3410-003SW70029151_V2_50_1_A12_T12_135_GRAD_TUENKERS.ipt
622 KB
288. GJ3410-003SW70029152_V_50_1_A11_T12_135_GRAD_TUENKERS.ipt
621 KB
289. GJ3410-003SW70030000.iam
421 KB
290. GJ3410-003SW70030001.ipt
113 KB
291. GJ3410-003SW70030002.ipt
111 KB
292. GJ3410-003SW70030003.iam
107 KB
293. GJ3410-003SW70030003001.ipt
102 KB
294. GJ3410-003SW70030003002.ipt
102 KB
295. GJ3410-003SW70030003003.ipt
104 KB
296. GJ3410-003SW70030003004.ipt
99.5 KB
297. GJ3410-003SW70030003005.ipt
109 KB
298. GJ3410-003SW70030004.ipt
121 KB
299. GJ3410-003SW70030005.ipt
129 KB
300. GJ3410-003SW70030006.ipt
112 KB
301. GJ3410-003SW70030007.ipt
128 KB
302. GJ3410-003SW70030008.ipt
118 KB
303. GJ3410-003SW70030009_FAP0005-00_100.ipt
134 KB
304. GJ3410-003SW70030010_FAP0002-00_100.ipt
125 KB
305. GJ3410-003SW70030011_FFA0003-00_01.ipt
112 KB
306. GJ3410-003SW70030012_FFA0003-00_02.ipt
122 KB
307. GJ3410-003SW70030151_V2-50.1-A10-T00-20.ipt
624 KB
308. GJ3410-003SW70030152_V2-50.1-A10-T00-135.ipt
623 KB
309. GJ3410-017S30L004008.ipt
133 KB
310. HALTER _ GEWINDEPLATTE.iam
105 KB
311. HALTER _ SCHLIESSOESE.ipt
509 KB
312. HECKBODEN SEITL LI.iam
204 KB
313. HECKBODEN SEITL LI.ipt
2.61 MB
314. Product1.iam
97.5 KB
315. RIB.iam
84.5 KB
316. RZ 20943-1_Einpressschraube EPB M6x16 mit Lacknute.ipt
730 KB
317. SFK1-SAL+R-110.ipt
1.22 MB
318. V2 63.1 A10 T12 45~105_GRAD.ipt
600 KB
319. V2 63.1 Z A12 T12 45~105 _GRAD.ipt
815 KB
320. VERBINDUNGSBLECH HI LI.iam
239 KB
321. VERBINDUNGSBLECH HI LI.ipt
4.43 MB
322. VERSTAERKUNG LI _ SCHLIESSOESE.iam
137 KB
323. VERSTAERKUNG LI _ SCHLIESSOESE.ipt
912 KB
324. VERSTAERKUNG LI.iam
168 KB
325. VERSTAERKUNG LI.ipt
1.35 MB
326. ZB BEPLANKUNG SEITENWAND AU LI _ HECKBODEN SEITL.iam
1.67 MB
327. ZB HECKBODEN LI _ SEITLICH.iam
337 KB
328. ZB SEITENWAND AU LI.iam
2.43 MB
329. ZB VERBINDUNGSBLECH HI LI.iam
391 KB
330. ZB VERSTAERKUNG LI _ SCHLIESSOESE.iam
168 KB
331. ZB VERSTAERKUNG LI.iam
239 KB
332. _din580_m20_ringschraube.ipt
277 KB
333. fsk-1300.1-003_ohne_leiste.ipt
177 KB
334. 一款侧围外板焊接夹具设计.stp
91.8 MB
335. 一款侧围外板焊接夹具设计.stp.iam
7.24 MB
【一款侧围外板焊接夹具设计】相关作品
下载提示
×
微信扫码登录
手机登录
