设备部件 / 液压气动元件 / CDQ2B16-25紧凑型气缸[CDQ2B20-20Z]

CDQ2B16-25紧凑型气缸[CDQ2B20-20Z]SolidWorks 三维模型

三维机械图纸名称为：CDQ2B16-25紧凑型气缸[CDQ2B20-20Z]，属于设备部件，液压气动元件分类，软件为SolidWorks, 三维模型格式为sldprt，可在线预览，可编辑，可供设计参考

平面图
3D视图

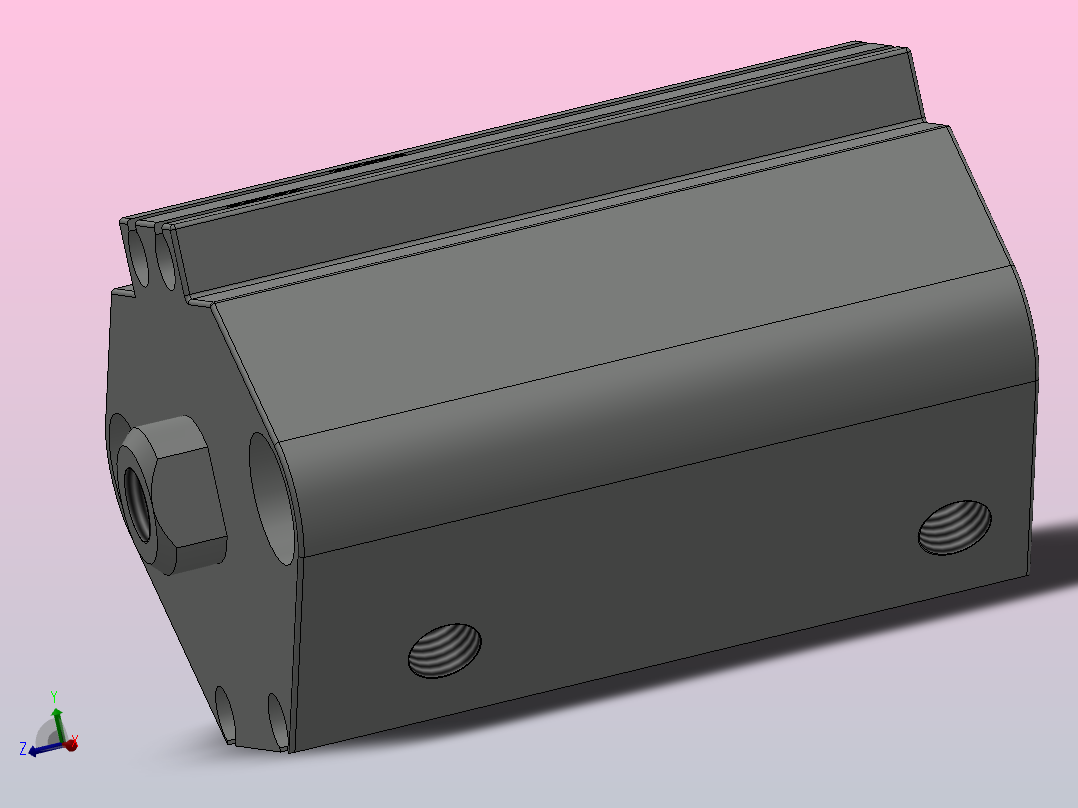

CDQ2B16-25紧凑型气缸[CDQ2B20-20Z]主视图

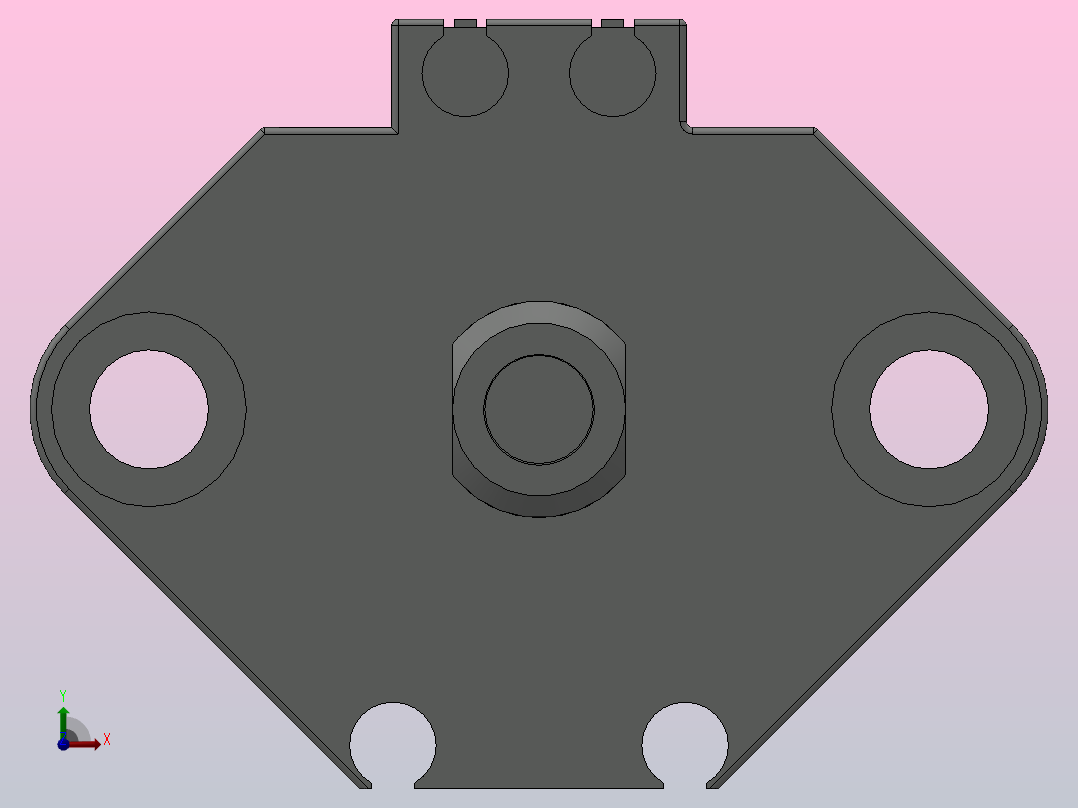

CDQ2B16-25紧凑型气缸[CDQ2B20-20Z]前视图

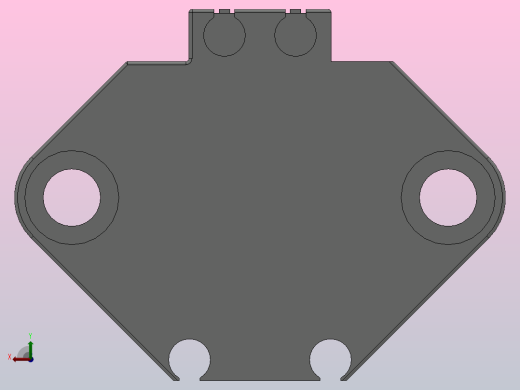

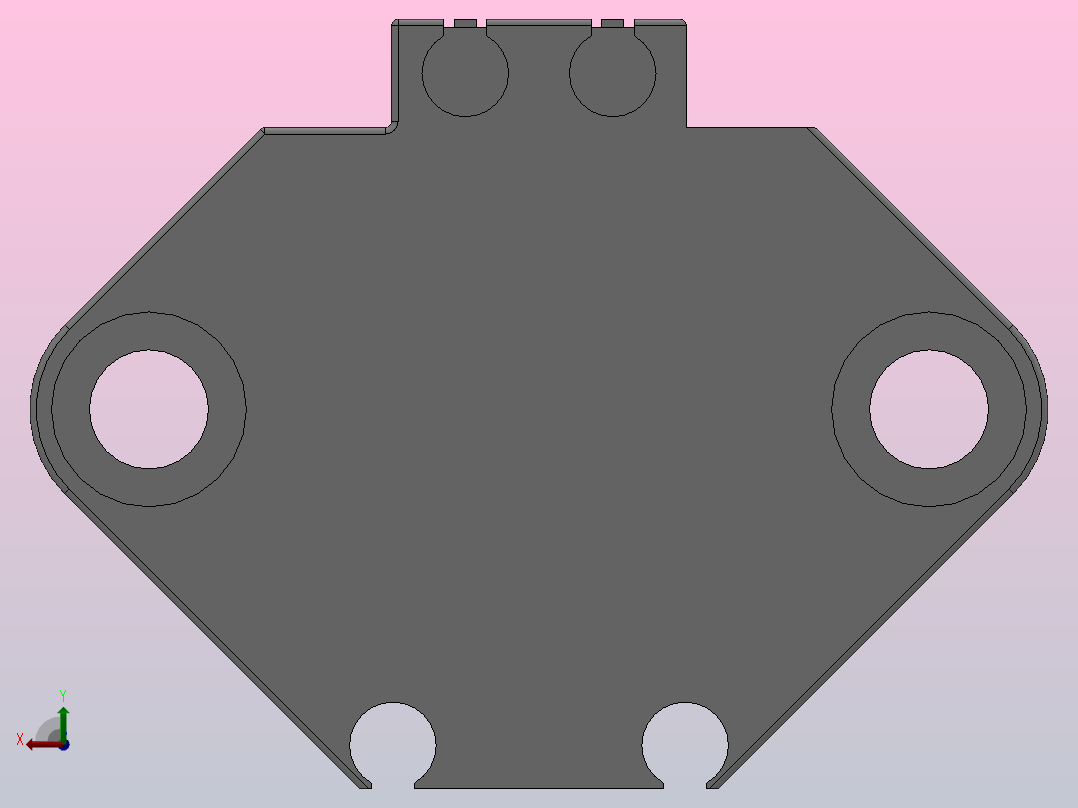

CDQ2B16-25紧凑型气缸[CDQ2B20-20Z]后视图

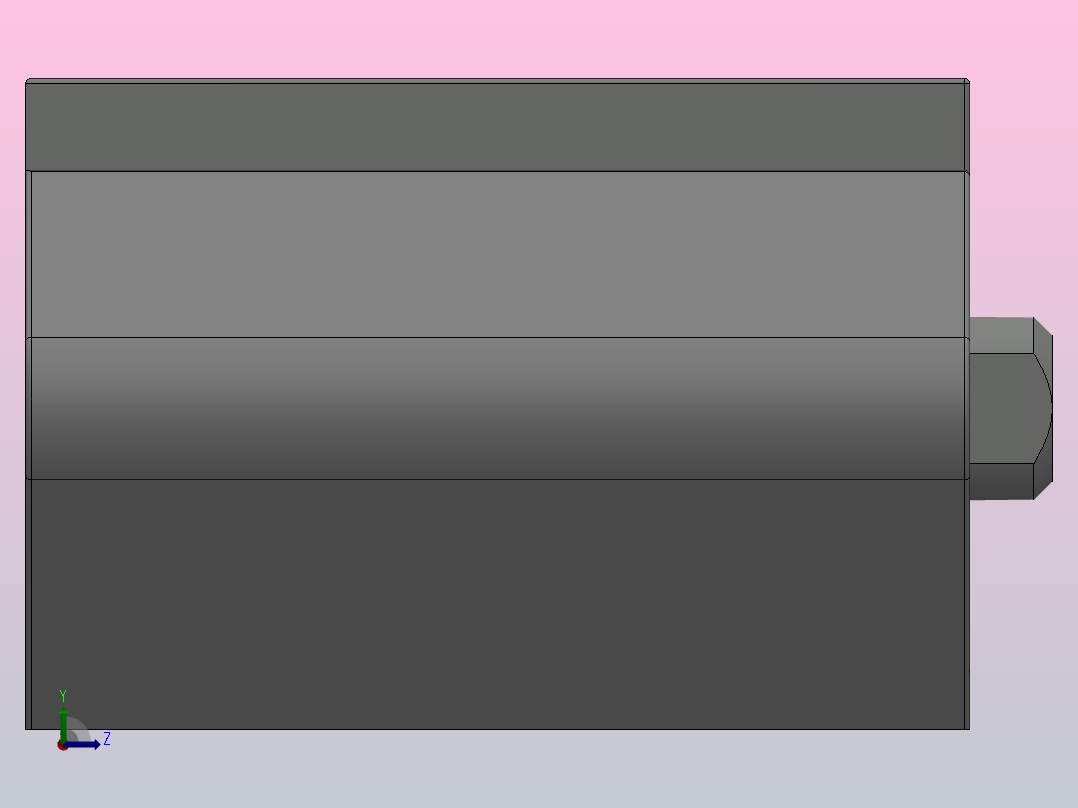

CDQ2B16-25紧凑型气缸[CDQ2B20-20Z]左视图

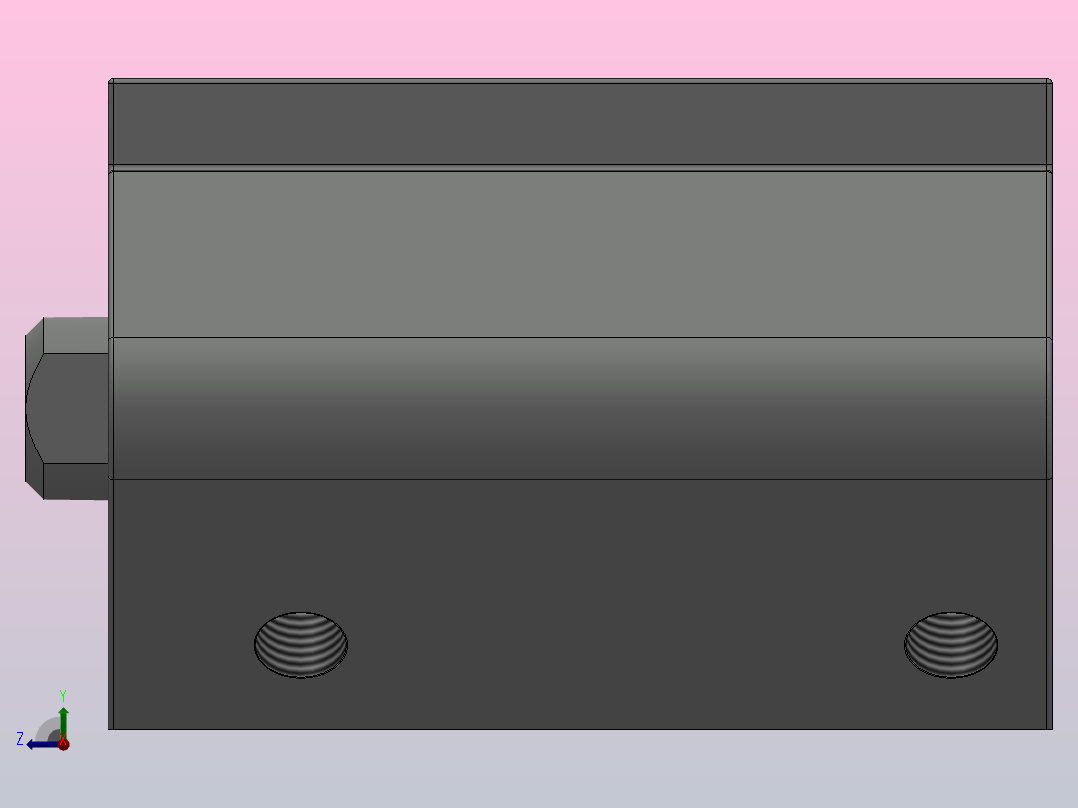

CDQ2B16-25紧凑型气缸[CDQ2B20-20Z]右视图

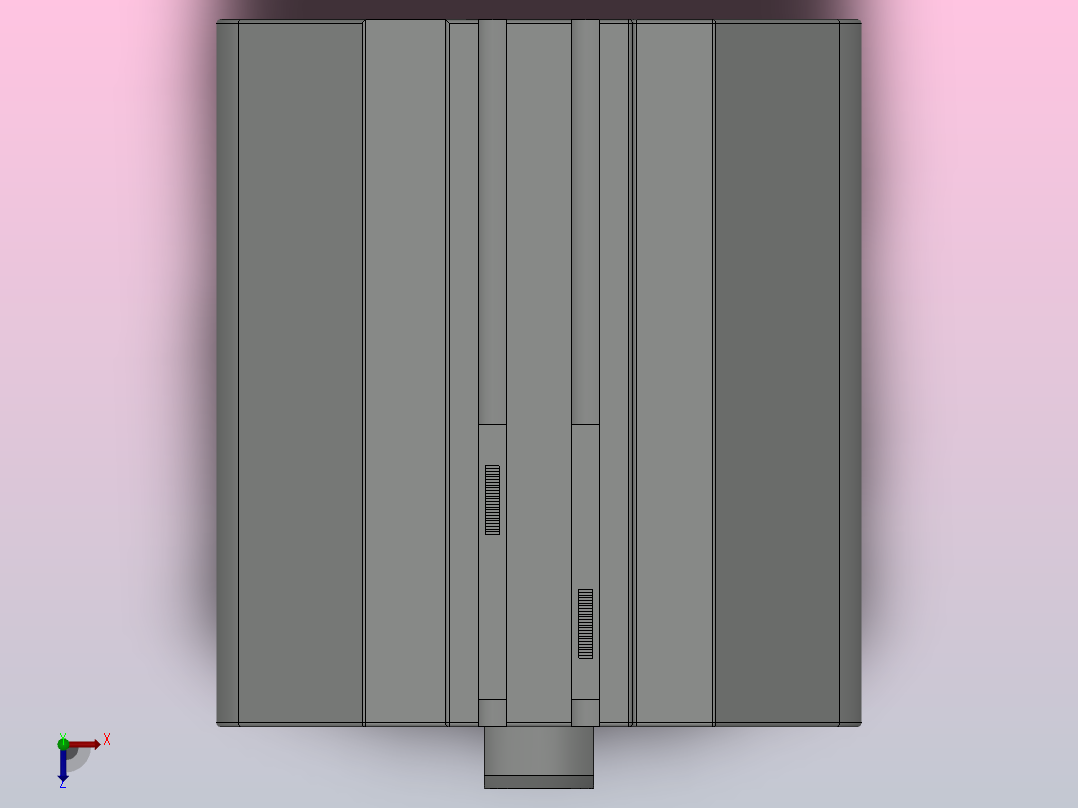

CDQ2B16-25紧凑型气缸[CDQ2B20-20Z]俯视图

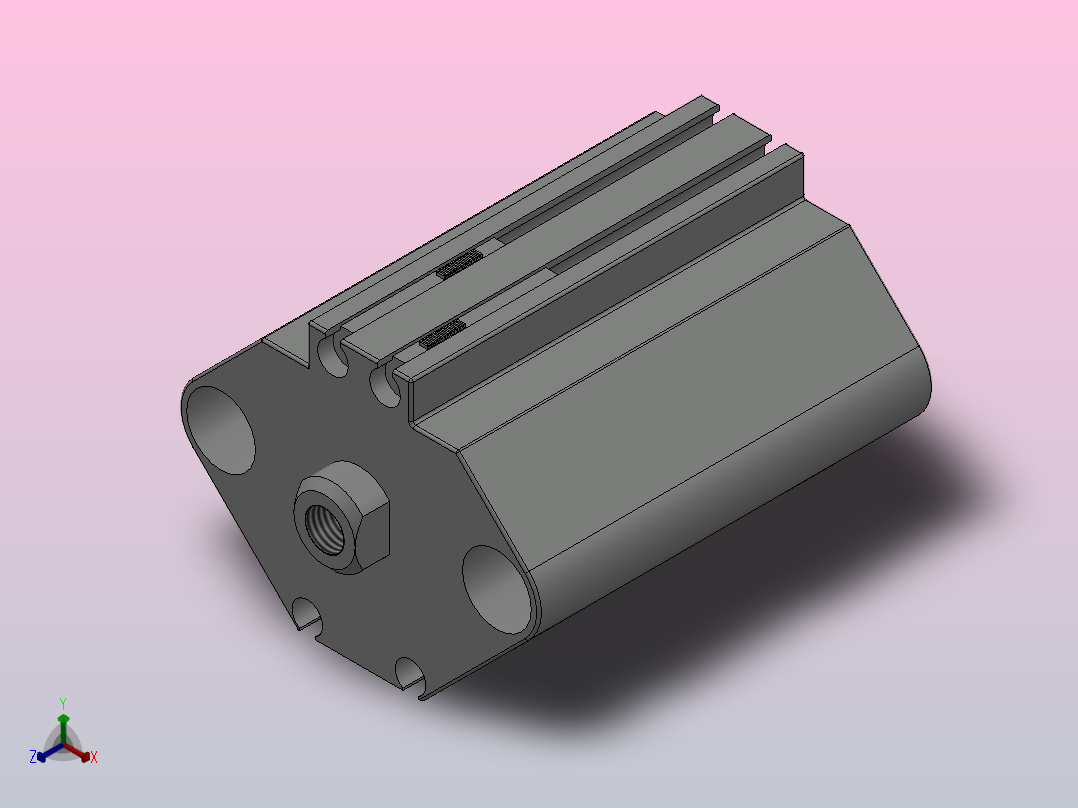

CDQ2B16-25紧凑型气缸[CDQ2B20-20Z]正等轴测图
加入收藏
模型参数

模型ID：10423577

模型大小：329.16KB

软件版本： SolidWorks

模型格式：sldprt

是否可编辑：可修改，包括参数

上传时间：2026-04-23

图纸介绍：

免费下载
饮冰十年
作品: 388
粉丝: 0
文件列表
1. CDQ2B16-25紧凑型气缸[CDQ2B20-20Z].sldprt
329 KB
